การวิเคราะห์การฉีกแทะของซีล: ปฏิสัมพันธ์ระหว่างความดันกับระยะเคลียร์รันซ์

การฉีกแทะของซีลคือความเสียหายบริเวณขอบที่ค่อย ๆ รุนแรงขึ้น เมื่อความดันดันอีลาสโตเมอร์เข้าไปในช่องว่างที่ไม่มีส่วนรองรับ แล้วการเคลื่อนที่ การสลับความดัน หรือการ “หายใจ” ของฮาร์ดแวร์หนีบหรือตัดวัสดุที่ยื่นออกมา ขอบขรุขระใกล้ช่องว่างด้านความดันต่ำเป็นหลักฐานสำคัญ แต่การรั่วเพียงอย่างเดียวไม่ยืนยันว่าเกิดการฉีกแทะ

การวินิจฉัยต้องอาศัยการสังเกต 5 ด้าน ได้แก่ ตำแหน่งความเสียหาย ทิศทางความดัน ช่องว่างเฉพาะจุดสูงสุด การเปลี่ยนแปลงตามสภาวะทำงาน และขอบเขตใช้งานที่ซัพพลายเออร์ซีลอนุมัติ ควรเปลี่ยนซีลหลังเข้าใจเส้นทางรับแรงนี้แล้วเท่านั้น มิฉะนั้น ไกด์ที่สึก ช่องว่างที่ขยาย ความดันพุ่ง หรือส่วนรองรับที่หายไปเดิมอาจทำลายซีลตัวใหม่ซ้ำ

ประเด็นสำคัญ

• ความเสียหายขรุขระด้านความดันต่ำสนับสนุนการวินิจฉัยว่าซีลเกิดการฉีกแทะ
• ความดันและช่องว่างมีปฏิสัมพันธ์กัน แต่ไม่มีตารางสากลที่ครอบคลุมโปรไฟล์ซีล คอมพาวนด์ หน้าตัด อุณหภูมิ การเคลื่อนที่ และรอบการทำงานทุกแบบ
• วัดช่องว่างเฉพาะจุดในสภาพเลวร้ายที่สุด
• เก็บข้อมูลทิศทางซีล ทิศทางความดัน หลักฐานในร่อง และตำแหน่งเชิงมุมไว้ก่อนทำความสะอาดหรือทิ้งชิ้นส่วนที่เสียหาย

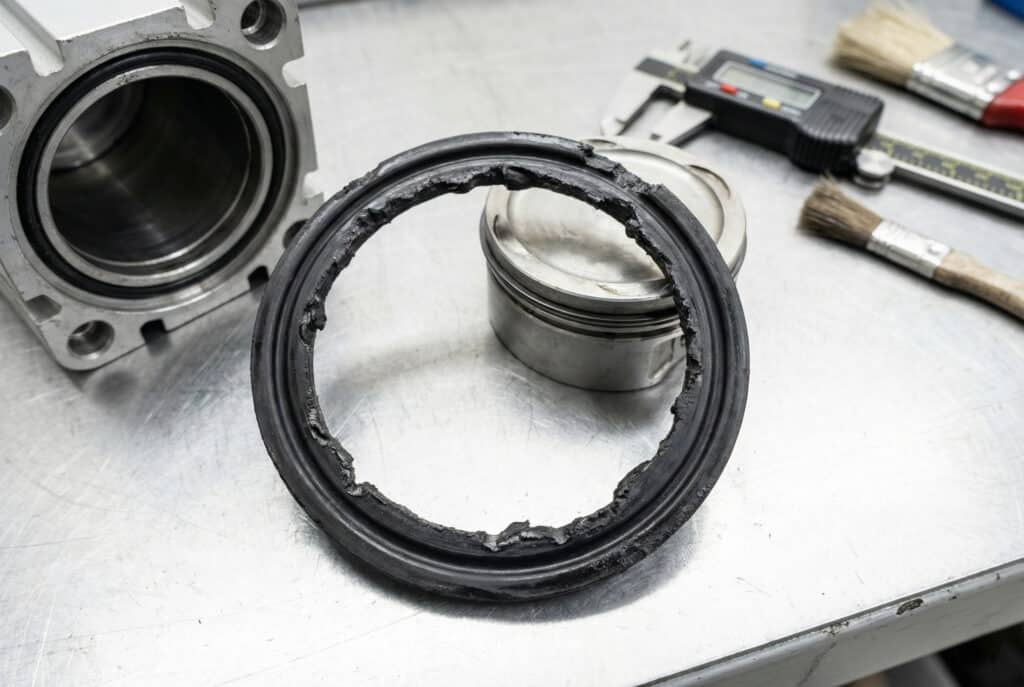

ภาพนี้แสดงความเสียหายรุนแรงบริเวณขอบ แต่ยังไม่ใช่การวินิจฉัยที่ครบถ้วน ต้องเชื่อมโยงกับด้านความดัน ร่อง เส้นผ่านศูนย์กลางส่วนรองรับ และประวัติการทำงาน

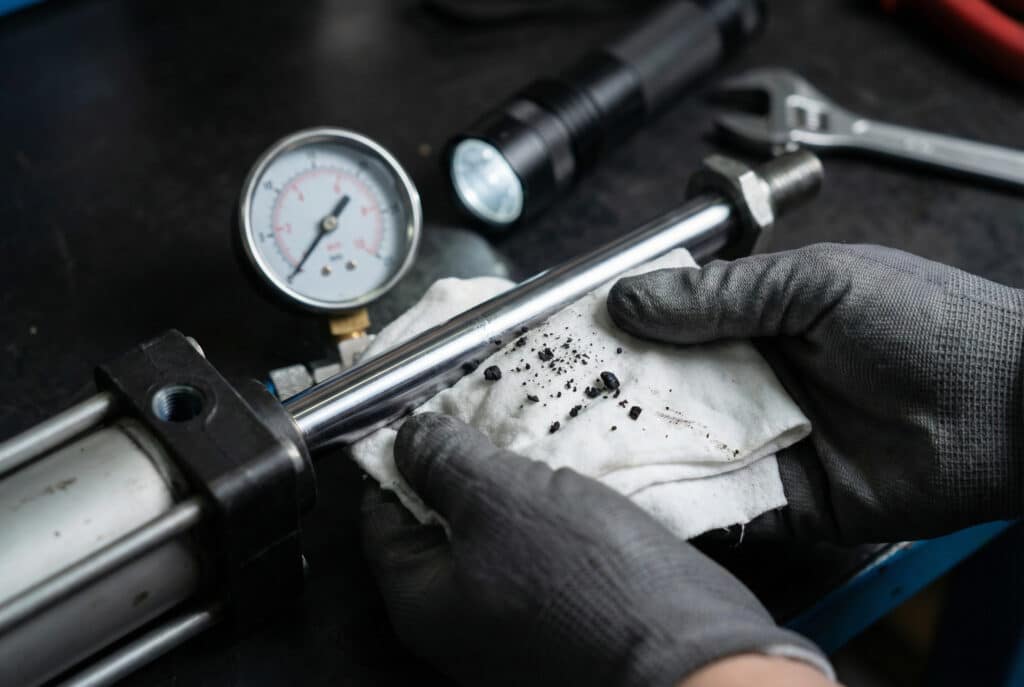

หลักฐานใดยืนยันการฉีกแทะของซีล

Trelleborg ให้เบาะแสภาคสนาม 2 ข้อสำหรับการอัดรีดหรือการฉีกแทะ ได้แก่ ขอบขรุขระมักปรากฏด้านความดันต่ำ และปัจจัยที่เป็นไปได้รวมถึงระยะเคลียร์รันซ์หรือความดันระบบมากเกินไป Parker อธิบายว่าวัสดุที่ถูกดันอัดเข้าไปจะติดค้างในช่องว่างและถูกลอกออกเมื่อฮาร์ดแวร์เคลื่อนที่ (ฝ่ายสนับสนุนทางเทคนิค Trelleborg; คู่มือโอริง Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

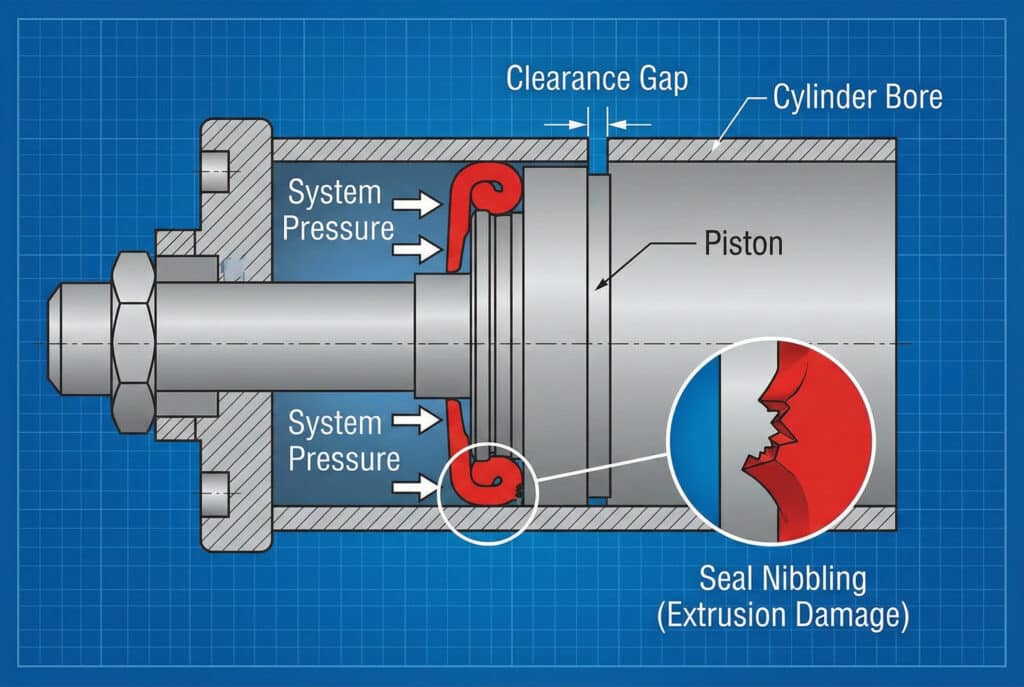

การฉีกแทะของซีล คือการฉีกหรือลอกวัสดุซีลซ้ำ ๆ หลังความดันดันวัสดุเข้าไปในช่องว่าง แล้วฮาร์ดแวร์ที่เคลื่อนหรือโก่งตัวหนีบขอบที่ยื่นออกมา การดันแทรกในช่องว่าง คือการเสียรูปที่เกิดก่อนความเสียหาย ทั้งสองคำสัมพันธ์กัน แต่การดันแทรกอาจเกิดขึ้นก่อนมีชิ้นวัสดุหลุดออกให้เห็น

ช่องว่างดันแทรกเฉพาะจุด คือระยะเคลียร์รันซ์แนวรัศมีที่ไม่มีส่วนรองรับและมีขนาดใหญ่ที่สุดซึ่งซีลพบ ณ ตำแหน่งกับสภาวะทำงานหนึ่ง ค่านี้อาจมากกว่าระยะเคลียร์รันซ์ตรงศูนย์ในแบบ เมื่อรวมค่าพิกัด ความเยื้องศูนย์ การสึกหรอ อุณหภูมิ และการเสียรูปจากความดัน

การรั่วเป็นเพียงอาการ

มองหาชุดหลักฐานที่เชื่อมโยงกัน

• วัสดุขรุขระอยู่ข้างช่องว่างด้านความดันต่ำ
• ความเสียหายแบบลอกหรือหยักเกิดซ้ำ ณ ตำแหน่งเชิงมุมเดิม และตามขอบที่ไม่มีส่วนรองรับ ไม่ใช่ตามเส้นทางประกอบ
• ความเยื้องศูนย์
• การทำรอบ การกลับทิศ หรือการเลื่อนที่หนีบวัสดุซึ่งยื่นออกมาซ้ำ ๆ
• ผลดีขึ้นอย่างวัดได้หลังแก้ช่องว่าง ไกด์ หรือสภาพการรองรับ

ความเสียหายที่เกิดด้านเดียวของเส้นรอบวงต้องตรวจเป็นพิเศษ Trelleborg ระบุว่าระยะเคลียร์รันซ์ไม่สม่ำเสมอจากความเยื้องศูนย์เป็นปัจจัยหนึ่ง หากซีลถูกฉีกเพียงตำแหน่งเชิงมุมเดียว ให้ตรวจแบริ่ง แหวนสึก การจัดแนวก้าน ส่วนรองรับลูกสูบ และเส้นทางแรงด้านข้าง ก่อนระบุคอมพาวนด์ที่แข็งขึ้น

ทิศทางมีความสำคัญ

เหตุใดจึงต้องประเมินความดันและช่องว่างร่วมกัน

Hallite กำหนดให้ตรวจฮาร์ดแวร์ 2 ค่า ได้แก่ ช่องว่างดันแทรกสูงสุดและระยะเคลียร์รันซ์โลหะถึงโลหะต่ำสุด แล้วเปรียบเทียบช่องว่างสูงสุดกับข้อมูลผลิตภัณฑ์ของซีลที่เลือก ณ ความดันทำงาน คำแนะนำยังรวมการขยายตัวของลูกสูบกับกระบอกลม จึงแสดงว่าไม่สามารถแยกความดัน ค่าพิกัด และการเสียรูปของโครงสร้างออกจากกันได้ (การออกแบบเรือนซีล Hallite, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ความดันสร้างแรงที่ดันซีลไปทางด้านความดันต่ำ สำหรับพื้นที่ซีลที่รับความดัน ความสัมพันธ์พื้นฐานของแรงจากความดันคือ

ในที่นี้ $F_p$ คือแรงที่เกิดจากความดัน $\Delta p$ คือผลต่างความดันข้ามซีล และ $A_{\mathrm{exposed}}$ คือพื้นที่รับความดันใช้งานจริง สมการนี้อธิบายว่าเหตุใดผลต่างความดันที่เพิ่มขึ้นจึงเพิ่มภาระบนซีล แต่ไม่ได้คำนวณช่องว่างที่ยอมรับได้หรือทำนายอายุซีล

ฮาร์ดแวร์เป็นตัวกำหนดช่องว่าง

ใช้สมการวินิจฉัยต่อไปนี้

ในความสัมพันธ์นี้

• $g_{\mathrm{local,max}}$ คือช่องว่างแนวรัศมีที่มากที่สุดซึ่งเป็นไปได้ ณ ซีล หลังรวมปัจจัยที่เกี่ยวข้องทั้งหมด
• $g_{\mathrm{concentric}}$ คือระยะเคลียร์รันซ์เมื่อชิ้นส่วนอยู่ตรงศูนย์
• $e_{\mathrm{total}}$ รวมระยะเคลียร์รันซ์ของไกด์ รันเอาต์ ความคลาดเคลื่อนการจัดแนว และการเยื้องศูนย์จากโหลด
• $\Delta g_{\mathrm{operating}}$ ครอบคลุมการขยายจากความดัน การขยายตัวด้วยความร้อนที่ต่างกัน การสูญเสียผิวเคลือบ และการสึกหรอที่สะสมตลอดช่วงให้บริการ

สำหรับการคำนวณสแตกค่าพิกัดทั้งหมด ให้ใช้ คู่มือออกแบบช่องว่างดันแทรก ระหว่างการวิเคราะห์ความเสียหาย ให้วัดชุดประกอบที่สึก ระบุตำแหน่งที่ช่องว่างสะสม และเปรียบเทียบสภาพนั้นกับขีดจำกัดของซัพพลายเออร์ซีลรุ่นที่ใช้

ความดันกับระยะเคลียร์รันซ์ไม่ได้มีสมการคูณสากล ช่องว่างพิกัดเล็กอาจเป็นอันตราย ณ ตำแหน่งเชิงมุมหนึ่ง หากลูกสูบหรือก้านเลื่อนจากแรงด้านข้าง ในทางกลับกัน ช่องว่างขณะเย็นที่ใหญ่กว่าอาจได้รับอนุมัติสำหรับโปรไฟล์ หน้าตัด คอมพาวนด์ ความดัน อุณหภูมิ และรอบการทำงานหนึ่ง ขอบเขตผลิตภัณฑ์เป็นตัวตัดสิน

จะแยกการฉีกแทะออกจากความเสียหายซีลที่คล้ายกันได้อย่างไร

Trelleborg แยกการอัดรีดหรือฉีกแทะออกจากรูปแบบความเสียหายใกล้เคียงอย่างน้อย 4 แบบ ได้แก่ การขัดสี สิ่งปนเปื้อน การเสียรูปคงค้างจากการกด และความเสียหายจากการติดตั้ง คำอธิบายการอัดรีดชี้ไปที่ขอบขรุขระด้านความดันต่ำ ส่วนการขัดสีทำให้พื้นผิวสึกเรียบกว่า พร้อมอนุภาคหลุดและรอยขีดข่วน (ฝ่ายสนับสนุนทางเทคนิค Trelleborg, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

หลักฐานที่สังเกตได้	กลไกที่เป็นไปได้มากกว่า	การตรวจยืนยันถัดไป
รอยแทะขรุขระหรือขอบลอกข้างช่องว่างด้านความดันต่ำ	การดันแทรกหรือการฉีกแทะ	ระบุทิศทางความดัน วัดช่องว่างเฉพาะจุดและความดันพุ่ง
รอยเฉือนหรือขอบที่ถูกปาดเป็นแนวสะอาดหนึ่งรอย	การตัดระหว่างติดตั้ง	ตรวจมุมลบคมทางเข้า ครีบ เครื่องมือประกอบ และทิศทางซีล
สึกด้านเป็นบริเวณกว้างพร้อมรอยขีดขนาน	การขัดสี	ตรวจความละเอียดผิว สิ่งปนเปื้อน การหล่อลื่น และสภาพซีลปาด
ความเสียหายกระจุก ณ ตำแหน่งเชิงมุมเดียว	ความเยื้องศูนย์หรือไกด์รองรับไม่เพียงพอ	วัดระยะหลวมแบริ่ง รันเอาต์ แรงด้านข้าง และการจัดแนว
บวม เหนียว แข็ง หรือแตกร้าว	การเสื่อมจากสารเคมีหรือความร้อน	ยืนยันคอมพาวนด์ สารหล่อลื่น สารเคมีล้าง และอุณหภูมิ
หน้าตัดแบนโดยไม่มีวัสดุขรุขระหลุดหาย	การเสียรูปคงค้างจากการกด	ตรวจการบีบ ปริมาตรเติมร่อง เวลาคง อุณหภูมิ และคอมพาวนด์

กลไกหลายแบบอาจปรากฏบนซีลเดียวกัน เช่น ไกด์ที่สึกอาจทำให้ช่องว่างกว้างขึ้น เอียงชิ้นส่วนเลื่อน และเกิดทั้งการฉีกแทะกับการขัดสี ณ ตำแหน่งเชิงมุมเดียวกัน สารเคมีอาจทำให้อีลาสโตเมอร์นิ่มลงด้วย ต้องเก็บเบาะแสทุกข้อ

ลักษณะผิวอาจสร้างร่องรอยที่ทำให้วินิจฉัยผิดได้ รอยขีดที่มีทิศทางหรือจุดคมสามารถตัดซีลโดยไม่เกิดการดันแทรกจากความดัน ให้ทบทวน คู่มือความละเอียดผิวกระบอกลม เมื่อผิวที่เสียหายถูกขัดมันหรือเป็นรอยเป็นบริเวณกว้าง แทนการขรุขระเฉพาะจุด

ขั้นตอนถอดตรวจความเสียหายซีล 6 ขั้น

Parker ระบุว่าความเสียหายของโอริงอาจเกิดจากหลายปัจจัยพร้อมกัน ไม่ใช่สาเหตุเดียว ขั้นตอนถอดตรวจ 6 ขั้นจะเก็บทิศทาง ทิศทางความดัน สภาพร่อง ขนาด ข้อมูลการทำงาน และหลักฐานเปรียบเทียบไว้ ก่อนทำความสะอาดหรือทิ้งชิ้นส่วน (คู่มือโอริง Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ระบายความดันและแยกเครื่องจักรตามขั้นตอนบำรุงรักษาที่อนุมัติ จากนั้น

1. ทำเครื่องหมายทิศทางกระบอกลม พอร์ตความดัน ทิศทางก้าน และตำแหน่งเชิงมุมของซีล
2. ถ่ายภาพทุกอย่างก่อนทำความสะอาด
3. ถอดซีลโดยไม่ตัดผ่านบริเวณที่สงสัยว่าเสียหาย
4. ทำเครื่องหมายด้านความดันสูงและความดันต่ำก่อนซีลหมุน
5. วัดเส้นผ่านศูนย์กลางส่วนรองรับ รูในกระบอก ร่อง ระยะเคลียร์รันซ์ไกด์ รันเอาต์ และการสึกหรอที่มองเห็น
6. เปรียบเทียบด้านที่เสียหายกับด้านที่ไม่เสียหาย หลีกเลี่ยงสร้างรอยตัดใหม่ระหว่างถอด และเก็บซีลกับเศษวัสดุในถุงติดป้าย

วัดก่อนทำความสะอาด

จากประสบการณ์ของเราในการทบทวนความเสียหายของกระบอกลม การทำความสะอาดร่องก่อนทำเครื่องหมายทิศทางซีลจะทำลายเบาะแสที่มีค่าที่สุด รอยสีเล็ก ๆ บนซีล ลูกสูบ และจุดอ้างอิงกระบอกช่วยเก็บตำแหน่งเชิงมุมไว้นานพอสำหรับเปรียบเทียบขอบขรุขระกับการสึกของไกด์ ทิศทางพอร์ต และช่องว่างสูงสุดที่วัดได้

ความดันพุ่ง อุณหภูมิ และไกด์เปลี่ยนช่องว่างอย่างไร

Hallite ระบุผลจากการทำงาน 3 ด้านสำหรับการทบทวนการดันแทรก ได้แก่ ความดันทำงาน อุณหภูมิ และการขยายตัวของกระบอกลม Parker รวมค่าพิกัดและการเปลี่ยนแปลงจากความร้อน ดังนั้น ระยะเคลียร์รันซ์ที่อุณหภูมิห้องจึงไม่สามารถแทนสภาพร้อน มีความดัน และสึก ณ ปลายช่วงให้บริการได้ (การออกแบบเรือนซีล Hallite; เครื่องมือเลือกโอริง Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ความดันพุ่งเพิ่มภาระทันทีบนซีลและอาจทำให้ฮาร์ดแวร์ที่ยืดหยุ่นขยายตัว บันทึกความดันใกล้พอร์ตกระบอกลมด้วยอัตราการสุ่มตัวอย่างเร็วพอสำหรับจับเหตุการณ์กลับทิศ คุชชัน การสับวาล์ว หรือการหยุดฉุกเฉิน เกจความดันจ่ายที่ตอบสนองช้าอาจพลาดการเปลี่ยนแปลงชั่วคราว อุณหภูมิยังเปลี่ยนขนาดโลหะและการตอบสนองของซีล ห้ามใช้ค่าชดเชยความแข็ง Shore สากลต่อหนึ่งองศา ให้ใช้ข้อมูลอุณหภูมิจากซัพพลายเออร์คอมพาวนด์ รวมผลจากการสัมผัสตัวกลางและอายุการใช้งาน และคำนวณการขยายตัวต่างกันจากวัสดุคู่สัมผัสจริง ไกด์เป็นตัวกำหนดว่าระยะเคลียร์รันซ์จะสะสมที่ใด แหวนสึก แบริ่งก้าน หรือไกด์ภายนอกที่สึกอาจเลื่อนชิ้นส่วนเคลื่อนที่ไปด้านหนึ่ง ทำให้ด้านตรงข้ามมีช่องว่างเฉพาะจุดสูงสุด ดู คู่มือแบริ่งก้านเพื่อปกป้องซีล เมื่อความเสียหายกระจุกอยู่ ณ ตำแหน่งเชิงมุมเดียว

อากาศแห้ง สิ่งปนเปื้อน และผิวเสียหายอาจเพิ่มการขัดสีเข้าไปในความเสียหายเดียวกัน คู่มือซีลไดนามิกเทียบกับซีลสถิต อธิบายว่าเหตุใดซีลรับความดันที่ผ่านการทดสอบแบบสถิตยังอาจเสียหายระหว่างการเคลื่อนที่กลับไปกลับมา

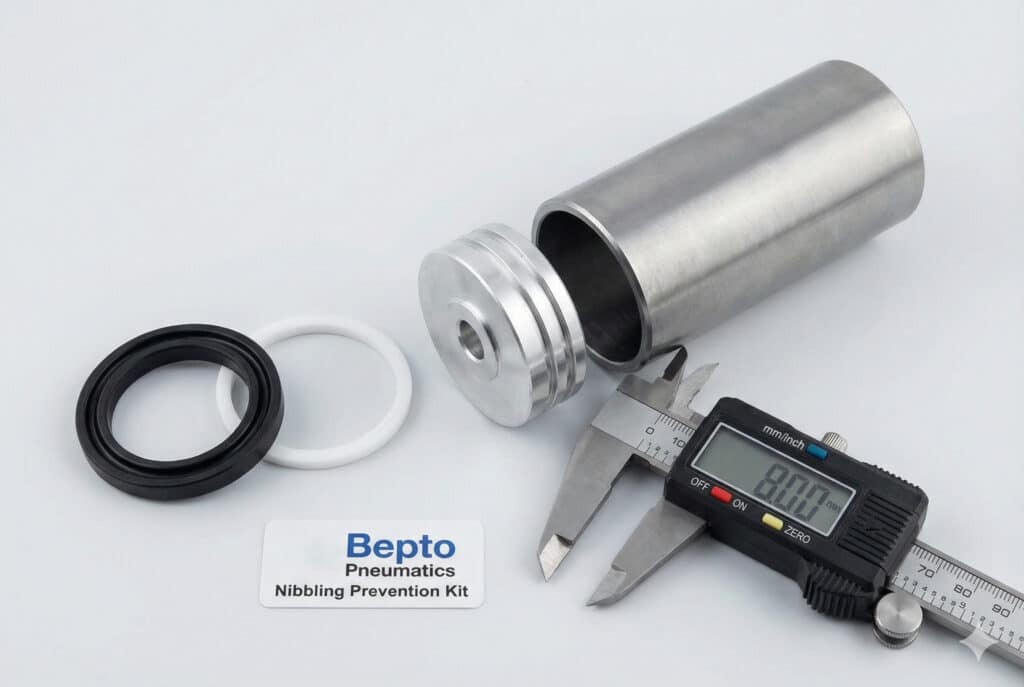

วิธีแก้ไขใดตรงกับหลักฐาน

กฎการวางแหวนกันอัดรีดแบบทั่วไปของ Parker มี 2 ข้อ ได้แก่ แหวนเดี่ยวต้องอยู่ด้านที่ไม่มีความดัน ส่วนระบบที่ความดันกลับทิศโดยทั่วไปต้องมีส่วนรองรับทั้งสองด้าน แหวนกันอัดรีดช่วยลดเส้นทางที่ไม่มีส่วนรองรับ แต่ไม่สามารถซ่อมไกด์สึก รูปทรงร่องผิด หรือคอมพาวนด์ไม่เข้ากัน (คู่มือโอริง Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

หาสาเหตุก่อนเลือกวิธีแก้

สาเหตุที่มีหลักฐานรองรับ	วิธีแก้ไข	การยืนยันหลังซ่อม
ช่องว่างเฉพาะจุดเกินขีดจำกัดของซีลที่เลือก	คืนสภาพเส้นผ่านศูนย์กลางรองรับ รูใน แหวนสึก หรือต่อมซีล และปรับค่าพิกัดหากออกแบบใหม่	คำนวณใหม่และวัดช่องว่างทำงานเฉพาะจุดสูงสุด
ไม่มีส่วนรองรับด้านความดันต่ำ	ติดตั้งแหวนกันอัดรีดหรือโปรไฟล์ซีลแบบมีส่วนรองรับที่ซัพพลายเออร์อนุมัติ	ยืนยันทิศทางแหวน ความกว้างร่อง และทิศทางความดัน
ความดันพุ่งเกินเงื่อนไขที่อนุมัติ	แก้การควบคุมความดัน การสับวาล์ว คุชชัน หรือพฤติกรรมวงจร	บันทึกร่องรอยความดัน ณ เหตุการณ์ทำงานที่เกี่ยวข้อง
ไกด์สึกหรือจัดแนวผิดด้านเดียว	ซ่อมไกด์และกำจัดแรงด้านข้างหรือวงจรพิกัดปิด	วัดรันเอาต์ ระยะเคลียร์รันซ์ไกด์ และการจัดแนวขณะรับโหลด
รอยตัดหรือขอบถูกปาดระหว่างประกอบ	เพิ่มมุมลบคมทางเข้าตามข้อกำหนด ลบครีบ ป้องกันเกลียว และใช้เครื่องมือที่ถูกต้อง	ตรวจซีลที่ติดตั้งใหม่ก่อนจ่ายความดัน
คอมพาวนด์นิ่ม บวม หรือแข็ง	เลือกวัสดุที่ซัพพลายเออร์อนุมัติสำหรับตัวกลางและอุณหภูมิ	ยืนยันรหัสคอมพาวนด์และขีดจำกัดการสัมผัสเป็นลายลักษณ์อักษร

ซีลที่แข็งขึ้นไม่ใช่วิธีซ่อมทั่วไป อาจเพิ่มความต้านทานการดันแทรกในผลิตภัณฑ์ตระกูลหนึ่ง แต่ก็เปลี่ยนแรงเสียดทาน การซีลที่ความดันต่ำ การติดตั้ง และข้อกำหนดผิวได้ ต้องเปรียบเทียบโปรไฟล์และคอมพาวนด์ทั้งชุด ไม่ใช่เพียงค่าความแข็ง Shore A

วิธีแก้ไขที่ได้ผลต้องเปลี่ยนผิวสัมผัสซึ่งเสียหายและสร้างการทดสอบยอมรับที่วัดได้ “ติดตั้งซีล” ไม่ได้พิสูจน์อะไร แต่ขีดจำกัดช่องว่างที่กำหนด ระยะเคลียร์รันซ์ไกด์ที่คืนสภาพ และร่องรอยความดัน ให้หลักฐานที่ทำซ้ำได้หลังเดินรอบตัวแทน

หลักฐานเป็นตัวปิดงานซ่อม

บันทึกบำรุงรักษาควรมีอะไรบ้าง

วิธีของ Hallite เก็บผลขนาดไว้ 2 ค่า ได้แก่ ช่องว่างดันแทรกสูงสุดและระยะเคลียร์รันซ์โลหะถึงโลหะต่ำสุด ให้เพิ่มหลักฐานการทำงาน บันทึกที่ครบช่วยให้การตรวจครั้งถัดไปเห็นการเปลี่ยนแปลงทีละน้อยของความดัน ไกด์ ระยะเคลียร์รันซ์ การรั่ว หรือตำแหน่งความเสียหาย โดยไม่ต้องเริ่มวินิจฉัยใหม่ (การออกแบบเรือนซีล Hallite, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

บันทึกข้อมูลต่อไปนี้

• หมายเลขทรัพย์สิน
• โปรไฟล์ซีล หน้าตัด คอมพาวนด์ สเกลความแข็ง ซัพพลายเออร์ หมายเลขชิ้นส่วน และล็อตผลิตเมื่อมีการสอบกลับ
• ความดันต่อเนื่องและความดันพุ่งที่กระบอกลม รวมทั้งทิศทางความดัน
• อุณหภูมิขณะเย็นและทำงาน ตัวกลาง สารหล่อลื่น และสารเคมีทำความสะอาด
• ขนาดรูใน เส้นผ่านศูนย์กลางรองรับ ร่อง ระยะเคลียร์รันซ์ไกด์ รันเอาต์ และช่องว่างเฉพาะจุดที่วัดได้
• ความเร็ว อัตรารอบ โหลด คุชชัน การกลับทิศ และเวลาที่เกิดความเสียหาย
• ภาพถ่ายที่ทำดัชนีตามด้านความดัน ทิศทางการเคลื่อนที่ และตำแหน่งเชิงมุม
• วิธีแก้ไข ชิ้นส่วนทดแทน ขีดจำกัดยอมรับที่วัดได้ ผู้ทบทวนที่รับผิดชอบ และกำหนดติดตามหลังเดินรอบการผลิตตัวแทนภายใต้โหลดที่บันทึก

สำหรับติดตามแนวโน้มการรั่ว เครื่องคำนวณอัตราการรั่วจากความดันลด สามารถแปลงความดันลดในปริมาตรแยกที่ควบคุมแล้วเป็นอัตราการรั่วโดยประมาณ แต่ไม่สามารถระบุการฉีกแทะหรืออนุมัติช่องว่างดันแทรกได้ จึงใช้เป็นหลักฐานสนับสนุนเปรียบเทียบก่อนและหลังเท่านั้น

คำถามที่พบบ่อยเกี่ยวกับการฉีกแทะของซีล

คำตอบด้านล่างอยู่ภายใต้ขอบเขตหลักฐานสองข้อ การฉีกแทะเกี่ยวข้องกับวัสดุที่เข้าไปในช่องว่าง และความเสียหายขรุขระมักอยู่ใกล้ด้านความดันต่ำ ความดันเพียงอย่างเดียวไม่เพียงพอ เพราะคอมพาวนด์ หน้าตัด อุณหภูมิ การเคลื่อนที่ และรูปทรงส่วนรองรับเปลี่ยนผลลัพธ์ (คู่มือโอริง Parker; ฝ่ายสนับสนุนทางเทคนิค Trelleborg, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

การฉีกแทะของซีลเกิดที่ความดันนิวแมติกปกติได้หรือไม่

เกิดได้ ไกด์สึก ลูกสูบเยื้องศูนย์ ผิวรองรับเสียหาย คอมพาวนด์นิ่มหรือไม่เข้ากัน ความดันชั่วคราวพุ่งสูง หรือช่องว่างเฉพาะจุดใหญ่ผิดปกติ อาจสร้างความเสี่ยงที่ความดันทำงานซึ่งดูปกติ ห้ามยืนยันหรือปฏิเสธการวินิจฉัยจากค่าตั้งเรกูเลเตอร์จ่ายเพียงอย่างเดียว ต้องเปรียบเทียบสภาพที่วัดได้กับข้อมูลของซัพพลายเออร์ซีลรุ่นนั้น

ความเสียหายจากการฉีกแทะควรปรากฏด้านใดของซีล

Trelleborg ระบุว่าความเสียหายจากการอัดรีดหรือฉีกแทะแบบขรุขระมักปรากฏด้านความดันต่ำ เพราะความดันดันซีลเข้าหาช่องว่างนั้น ทำเครื่องหมายทิศทางซีลก่อนถอด หากความเสียหายอยู่ตำแหน่งอื่น ให้ตรวจความดันกลับทิศ รอยตัดจากการประกอบ ข้อบกพร่องผิว สิ่งปนเปื้อน และซีลหมุนหลังถอดหรือไม่

ซีลที่แข็งขึ้นจะหยุดการฉีกแทะได้หรือไม่

ไม่ใช่ด้วยความแข็งเพียงอย่างเดียว ความแข็งเป็นหนึ่งในตัวแปรร่วมกับโปรไฟล์ หน้าตัด มอดูลัส ความต้านทานการฉีก อุณหภูมิ ตัวกลาง การเคลื่อนที่ และช่องว่างรองรับเฉพาะจุด คำแนะนำระยะเคลียร์รันซ์ของ Trelleborg ใช้ความดัน หน้าตัดโอริง และความแข็งร่วมกัน ให้ใช้ข้อมูลผลิตภัณฑ์ที่เลือก แทนการใช้ซีลแข็งกว่าที่ไม่เกี่ยวข้องเพียงเพราะสีหรือขนาดพิกัดเท่ากัน

ต้องใช้แหวนกันอัดรีดเมื่อใด

ใช้แหวนกันอัดรีดเมื่อแบบซีลและฮาร์ดแวร์ที่เลือกกำหนดให้ใช้ ณ ความดัน ช่องว่าง อุณหภูมิ การเคลื่อนที่ และรอบการทำงานจริง Parker วางแหวนเดี่ยวไว้ด้านที่ไม่มีความดัน และโดยทั่วไปให้รองรับทั้งสองด้านเมื่อความดันกลับทิศ ต้องยืนยันว่าร่องออกแบบมาสำหรับชิ้นส่วนที่เพิ่มขึ้น

จะแยกความเสียหายจากการติดตั้งออกจากการฉีกแทะได้อย่างไร

ความเสียหายจากการติดตั้งมักทิ้งรอยตัด รอยปาด หรือรอยเฉือนที่สะอาดและเรียงตามขอบทางเข้าคม ครีบ เกลียว หรือเส้นทางประกอบ การฉีกแทะมักทำให้วัสดุขรุขระหลุดซ้ำใกล้ช่องว่างด้านความดันต่ำ ตรวจมุมลบคมทางเข้าและร่อง เก็บทิศทางซีล และเชื่อมโยงรอยกับทิศทางความดันก่อนสรุปสาเหตุ

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

• Parker, คู่มือโอริง PTD5705-EN การวิเคราะห์ความเสียหายและกลไกการฉีกแทะ
• Parker, คู่มือโอริง ORD 5700 ตารางออกแบบโอริงโดยละเอียด การตรวจระยะเคลียร์รันซ์ การวางแหวนกันอัดรีด ข้อกำหนดผิว และคำแนะนำซีลไดนามิก สืบค้นเมื่อ 26 กรกฎาคม 2026
• เครื่องมือเลือกโอริง Parker การตรวจค่าพิกัดและผลจากความร้อน
• Trelleborg, ฝ่ายสนับสนุนทางเทคนิค: รูปแบบความเสียหายของโอริง ตัวบ่งชี้ด้วยภาพและปัจจัยของการดันแทรก การฉีกแทะ การขัดสี สิ่งปนเปื้อน และการเสียรูปคงค้างจากการกด สืบค้นเมื่อ 26 กรกฎาคม 2026
• Trelleborg, โอริงและแหวนกันอัดรีด ตัวแปรระยะเคลียร์รันซ์และแหวนกันอัดรีด
• Hallite, การออกแบบเรือนซีล การคำนวณช่องว่างดันแทรกในกรณีเลวร้ายที่สุด โดยใช้การสะสมค่าพิกัด ระยะเคลียร์รันซ์ฮาร์ดแวร์ การจัดแบริ่ง ความดันทำงาน และการขยายตัวระหว่างลูกสูบกับกระบอกลม สืบค้นเมื่อ 26 กรกฎาคม 2026

บทสรุป: วินิจฉัยเส้นทางรับแรงก่อนเปลี่ยนซีล

หลักฐาน 5 สายช่วยสนับสนุนการวินิจฉัยการฉีกแทะอย่างปกป้องข้อสรุป ได้แก่ ลักษณะความเสียหาย ตำแหน่งด้านความดันต่ำ ช่องว่างเฉพาะจุดที่วัดได้ ความดันทำงานที่บันทึก และขอบเขตเผยแพร่ของซีลที่เลือก Parker, Trelleborg และ Hallite มองการซีลเป็นปฏิสัมพันธ์ระหว่างความดัน ส่วนรองรับ วัสดุ รูปทรง การเคลื่อนที่ และสภาวะทำงาน (คู่มือโอริง Parker; ฝ่ายสนับสนุนทางเทคนิค Trelleborg; การออกแบบเรือนซีล Hallite, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

เก็บทิศทางของซีลที่เสียหาย วัดฮาร์ดแวร์ที่สึก ณ ตำแหน่งความเสียหาย บันทึกเหตุการณ์ความดันและอุณหภูมิที่กระบอกลมพบจริง จากนั้นแก้ช่องว่าง ไกด์ ส่วนรองรับ วงจร วิธีประกอบ หรือวัสดุที่เป็นสาเหตุ แล้วทำการตรวจยอมรับเดิมซ้ำ

หากต้องการความช่วยเหลือในการทบทวนกระบอกลมที่เสียหาย โปรดส่งซีรีส์กระบอก ขนาดกระบอก ช่วงชัก ภาพซีล ทิศทางความดัน เส้นผ่านศูนย์กลางที่วัด ระยะเคลียร์รันซ์ไกด์ ร่องรอยความดัน อุณหภูมิ ตัวกลาง และรายละเอียดรอบการทำงานผ่าน หน้าติดต่อฝ่ายเทคนิค
