Quad-Ring หรือที่เรียกอีกอย่างว่า X-ring อาจเป็นทางเลือกที่มีประโยชน์แทน O-ring ในร่องซีลสำหรับการเคลื่อนที่แบบชัก หน้าตัดสี่ริมปากสร้างแนวซีลสองแนวที่แต่ละด้านทำงาน และมีช่องกักสารหล่อลื่นระหว่างริมปาก รูปทรงนี้อาจต้านการกลิ้งได้ดีกว่าหน้าตัดกลม แต่ไม่ได้รับประกันว่าแรงเสียดทานจะต่ำกว่า อายุการใช้งานจะยาวกว่า หรือจะไม่เกิดการบิด
การเลือกที่ถูกต้องขึ้นอยู่กับร่องซีลจริง ขนาดซีล สารประกอบ การบีบอัด ระยะเคลียร์รันซ์ พื้นผิวที่เคลื่อนที่ การหล่อลื่น แรงดัน อุณหภูมิ ความเร็ว ระยะชัก ช่วงหยุดค้าง และแนวศูนย์ อย่าถือว่าขนาด O-ring ตาม AS568 หรือ ISO เป็นสิทธิ์อัตโนมัติในการติดตั้ง X-ring ให้ยืนยันแบบร่องจากผู้ผลิต X-ring หรือเอกสารเทียบรุ่นที่ผ่านการออกแบบ แล้วตรวจยืนยันกลไกที่ประกอบเสร็จจริง
ประเด็นสำคัญ
- Trelleborg นิยาม Quad-Ring ของตนว่าเป็นซีลสี่ริมปากแบบทำงานสองทิศทางสำหรับงานอยู่กับที่และงานเคลื่อนที่
- Parker ระบุ 7 เงื่อนไขที่อาจส่งเสริมความเสียหายแบบเกลียวของ O-ring รวมถึงความเยื้องศูนย์ โหลดด้านข้าง ผิวไม่สม่ำเสมอ และการหล่อลื่นไม่เพียงพอ
- ขนาดระบุที่ตรงกันไม่ได้พิสูจน์ว่าร่อง การบีบอัด ระยะเคลียร์รันซ์ วัสดุ หรือสภาวะใช้งานจะเข้ากันได้

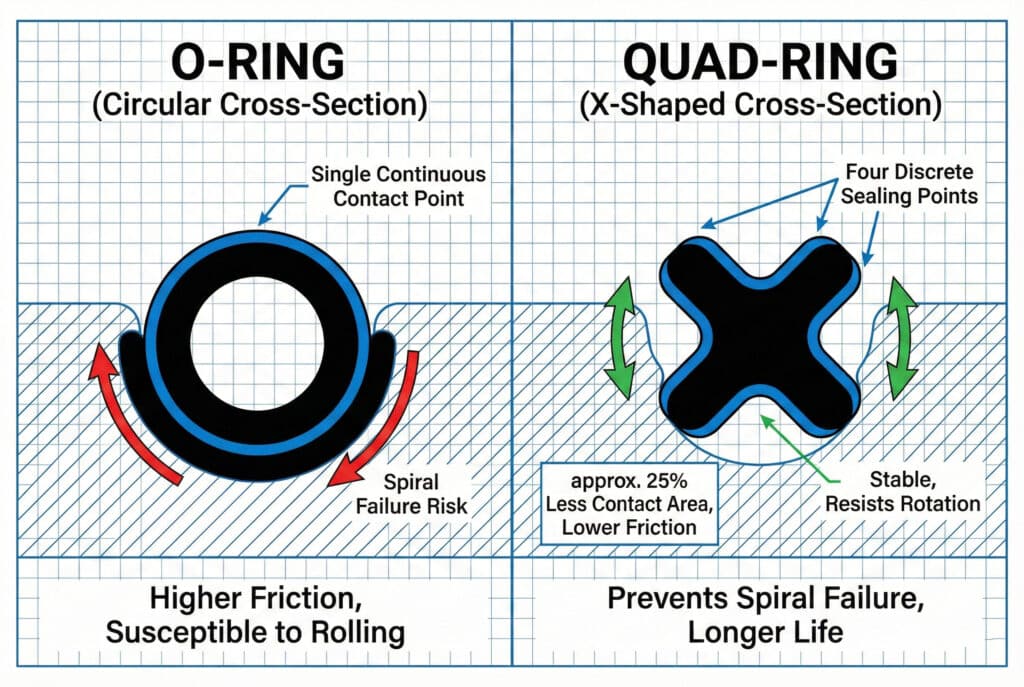

หน้าตัดรูป X เปลี่ยนอะไรจริงบ้าง
Trelleborg อธิบาย Quad-Ring ว่าเป็น ซีลสี่ริมปากแบบทำงานสองทิศทาง สำหรับงานอยู่กับที่ งานชัก งานสั่น งานแบบเกลียว และงานหมุน ความแตกต่างที่เป็นประโยชน์ไม่ใช่ “การซีลมากขึ้นสี่เท่า” หน้าตัดแบบริมปากคู่จะมีบริเวณเว้าระหว่างริมปากที่อยู่ติดกัน บริเวณนี้กักสารหล่อลื่นได้และทำให้การเปลี่ยนรูปของหน้าตัดแตกต่างออกไป (Trelleborg, สืบค้นเมื่อ 2026)
O-ring เป็นวงแหวนอีลาสโตเมอร์หน้าตัดกลมก่อนติดตั้ง ในร่องซีลแนวรัศมี การบีบอัดที่ควบคุมไว้จะสร้างการสัมผัสกับร่องและพื้นผิวที่เคลื่อนที่ แรงดันสามารถทำให้หน้าตัดขยับและเพิ่มแรงกดซีลได้ ความเรียบง่ายนี้ทำให้ O-ring มีจำหน่ายทั่วไปและเหมาะกับงานอยู่กับที่และงานเคลื่อนที่หลายประเภท เมื่อร่องซีลและสภาวะใช้งานถูกต้อง
X-ring เป็นหน้าตัดอีลาสโตเมอร์สี่พูที่มีร่องเว้า ในร่องซีลที่เหมาะสม สองพูหันเข้าหาพื้นผิวที่เคลื่อนที่ และอีกสองพูหันเข้าหาร่องซีล ร่องเว้าระหว่างริมปากที่ทำงานสามารถกักสารหล่อลื่นได้ รูปทรงที่ไม่เป็นวงกลมยังอาจลดแนวโน้มการกลิ้งขณะก้านหรือลูกสูบกลับทิศ สิ่งเหล่านี้เป็นแนวโน้มจากการออกแบบ ไม่ใช่ผลการวัดที่ใช้ได้กับทุกกรณี
การเปรียบเทียบที่มีประโยชน์ที่สุดคือการเปรียบเทียบตามหน้าที่ ให้ถามว่าการสัมผัสเพื่อซีลเกิดขึ้นที่ใด และแรงดันทำให้หน้าตัดเคลื่อนอย่างไร ตรวจว่าสารหล่อลื่นยังคงอยู่เมื่อกลับทิศหรือไม่ และหน้าตัดยังรักษาทิศทางระหว่างการชักซ้ำหรือไม่ สำหรับความแตกต่างที่กว้างขึ้นระหว่างผิวสัมผัสที่เคลื่อนที่กับผิวที่อยู่กับที่ โปรดดู คู่มือซีลกระบอกสูบแบบไดนามิกเทียบกับแบบสแตติก
การเรียกทุกพูว่าเป็น “จุดซีล” อาจทำให้เข้าใจผิด รูปทรงสี่ริมปากไม่ได้หมายความว่าพูทั้งสี่รับโหลดเท่ากันในเวลาเดียวกัน การกระจายการสัมผัสหลังติดตั้งเปลี่ยนไปตามการบีบอัด ค่าความคลาดเคลื่อนของขนาด ทิศทางแรงดัน ความแข็งของวัสดุ และการโก่งตัวของฮาร์ดแวร์ มีเพียงข้อมูลจากผู้ผลิตที่เลือกหรือการวิเคราะห์การสัมผัสที่ผ่านการตรวจยืนยันเท่านั้นที่ระบุปริมาณได้
ทำไม Quad-Ring จึงไม่กำจัดความเสียหายแบบเกลียว
Parker ระบุ 7 ปัจจัย ที่ส่งเสริมความเสียหายแบบเกลียว ได้แก่ ชิ้นส่วนเยื้องศูนย์ ระยะเคลียร์รันซ์กว้างร่วมกับโหลดด้านข้าง ผิวไม่สม่ำเสมอ การหล่อลื่นไม่เพียงพอ ความนิ่มมากเกินไป ความเร็วชักที่มักต่ำ และความเสียหายจากการติดตั้ง การบิดไม่ได้จำกัดอยู่ที่ O-ring หน้าตัดวงแหวนเท่านั้น หน้าตัดแบบอื่นก็บิดได้เมื่อเงื่อนไขเอื้อ (Parker, สืบค้นเมื่อ 2026)
ความเสียหายแบบเกลียว เกิดเมื่อส่วนหนึ่งของซีลไดนามิกติดค้าง ขณะที่อีกส่วนเลื่อนหรือกลิ้ง การชักซ้ำจะสะสมแรงบิดจนเกิดรอยเฉียง รอยตัด หรือขาดทั้งวง แหวนอาจยังซีลได้ช่วงหนึ่ง ดังนั้นการรั่วเพียงอย่างเดียวอาจเกิดขึ้นช้ากว่าความเสียหายทางกายภาพ
ร่องเว้าและพูของ X-ring อาจช่วยให้แหวนรักษาทิศทางได้ แต่ไม่ได้กำจัดความเยื้องศูนย์ โหลดด้านข้าง ผิวที่ไม่ดี การสัมผัสแบบแห้ง ร่องซีลที่ใหญ่เกินไป ระยะเคลียร์รันซ์มากเกิน หรือความเสียหายจากการติดตั้ง หาก X-ring ที่เสียหายมีรอยสึกเฉียง ให้ถือว่านั่นเป็นหลักฐานของสภาวะทั้งระบบ ไม่ใช่ข้อพิสูจน์ว่าสารประกอบนิ่มเกินไป
ใช้รูปแบบความเสียหายเพื่อขยายขอบเขตการตรวจสอบ:
| หลักฐาน | สภาวะที่ควรตรวจสอบ | สิ่งที่ไม่ควรสรุปเอง |
|---|---|---|
| รอยตัดเฉียงหรือเป็นเกลียว | การกลิ้งร่วมกับการเลื่อน ความเยื้องศูนย์ โหลดด้านข้าง การหล่อลื่น การติดตั้ง | X-ring ทำให้กลไกปลอดจากปัญหานี้ |
| การขัดมันด้านเดียว | แนวศูนย์คลาด ระยะเคลียร์รันซ์ของไกด์ ฮาร์ดแวร์งอ โหลดตามขวาง | สารประกอบที่แข็งขึ้นจะแก้เส้นทางโหลดได้ |
| ขอบด้านแรงดันต่ำถูกกัดแหว่ง | ระยะอัดรีด ช่องว่าง การเปลี่ยนแรงดันฉับพลัน ความแข็ง และตัวรองรับ | แรงเสียดทานเป็นสาเหตุของความเสียหาย |
| หน้าตัดแบน | การเสียรูปถาวรจากการอัด อุณหภูมิ สารประกอบ ช่วงหยุดค้าง และการบีบอัดมากเกิน | รูปทรงหน้าตัดเพียงอย่างเดียวผิด |
| ผิวสัมผัสแห้งและมันวาว | สารหล่อลื่นสูญหาย สภาพผิว ความร้อน และสารทำความสะอาดไม่เข้ากัน | คำกล่าวเรื่องแรงเสียดทานต่ำใช้ได้กับงานแห้งทั้งหมด |
| รอยตัดที่ตำแหน่งเดียว | ขอบนำเข้า พอร์ต เกลียว ครีบคม และเครื่องมือติดตั้ง | การเคลื่อนที่ระหว่างใช้งานเป็นผู้สร้างตำหนิแรก |
ซีลลูกสูบหรือซีลก้านไม่ใช่แบริ่งนำทาง หากการสึกของซีลไดนามิกไปตามทิศทางโหลด ให้ตรวจแบริ่งและแนวศูนย์ของกระบอกสูบก่อนเปลี่ยนหน้าตัด คู่มือแบริ่งก้านและความเสียหายของซีล และ คู่มือการสึกจากโหลดด้านข้าง อธิบายเส้นทางโหลดนี้
ทำไม X-ring จึงใช้ร่อง O-ring เดิมโดยอัตโนมัติไม่ได้
ISO 3601-2:2025 เป็น ฉบับที่สาม ของมาตรฐานสากลสำหรับขนาดเรือน O-ring ขอบเขตครอบคลุม O-ring คลาส A และคลาส B และยังระบุว่าขนาดเรือนแบบพิเศษควรตกลงกันระหว่างผู้ผลิตกับผู้ใช้ มาตรฐานนี้ไม่ได้รับรองการเปลี่ยนแทน X-ring ทุกกรณี (ISO, 2025)
ISO 3601-1 ระบุเส้นผ่านศูนย์กลางด้านใน หน้าตัด ค่าความคลาดเคลื่อน และรหัสกำหนดขนาดของ O-ring ส่วน AS568 ก็จัดทำการกำหนดขนาด O-ring เช่นกัน ผู้จำหน่าย X-ring อาจเชื่อมโยงผลิตภัณฑ์กับกลุ่มขนาดระบุเหล่านั้น แต่ป้ายขนาดที่เหมือนกันยังเป็นเพียงจุดเริ่มต้นของการตรวจสอบ (ISO 3601-1, ยืนยันเมื่อ 2022)
Trelleborg เผยแพร่แบบร่อง Quad-Ring แยกสำหรับงานไดนามิกแนวรัศมีแบบซีลด้านในและด้านนอก รวมถึงแบบที่เชื่อมโยงกับขนาด AS568 ให้ทำตามแนวทางนั้น เลือก X-ring รุ่นที่ตรงกันจริงและใช้ตารางร่องของรุ่นนั้น อย่านำเปอร์เซ็นต์การปรับที่สมมติขึ้นไปใช้กับร่อง O-ring (Trelleborg, สืบค้นเมื่อ 2026)
ก่อนอนุมัติการเปลี่ยนแทน ให้เปรียบเทียบ:
- เส้นผ่านศูนย์กลางด้านในของซีล หน้าตัดระบุ และค่าความคลาดเคลื่อน
- เส้นผ่านศูนย์กลางร่อง ความลึก ความกว้าง รัศมีมุม และผิวสำเร็จ
- การบีบอัดหลังติดตั้ง การยืดหรือการอัด และอัตราการเติมเต็มร่อง
- ช่องว่างอัดรีด ทิศทางแรงดัน และความจำเป็นของแหวนรองกันอัดรีด
- ลบมุมประกอบ ขอบนำเข้า พอร์ต เกลียว และเส้นทางการติดตั้ง
- สารประกอบ ความแข็ง อุณหภูมิ ตัวกลาง จาระบี และการสัมผัสสารทำความสะอาด
- ระยะชัก ความเร็ว ช่วงหยุดค้าง ความถี่การกลับทิศ แนวศูนย์ และระยะทางที่คาดว่าจะเคลื่อนที่
X-ring ในแคตตาล็อกจะใส่ในร่อง O-ring เดิมได้บ้างหรือไม่ ได้ เมื่อผู้จำหน่ายซีลอนุมัติชุดผสมที่ตรงกันนั้นโดยเฉพาะ หรือฮาร์ดแวร์ผ่านการทบทวนทางวิศวกรรมที่ควบคุมไว้ ตัวอย่างเช่น แหวนอาจประกอบได้ง่ายแต่มีการบีบอัดไม่ถูกต้อง ระยะอัดรีดไม่เหมาะ ปริมาตรสารหล่อลื่นไม่พอ หรือเสี่ยงเสียหายระหว่างติดตั้ง การใส่ได้ทางกายภาพไม่ใช่เกณฑ์ตรวจรับ
ให้ถือคำว่า “drop-in” เป็นข้อกล่าวอ้างที่ต้องควบคุมด้วยแบบวิศวกรรม โดยต้องระบุซีลเดิม ซีลทดแทน รุ่นแก้ไขของร่อง สารประกอบ ช่วงแรงดัน พื้นผิวที่เคลื่อนที่ และเงื่อนไขตรวจยืนยัน หากไม่มีข้อมูลเหล่านี้ คำว่า “ขนาดเดียวกัน” บอกเพียงความสะดวกในการจัดซื้อ ไม่ใช่การใช้แทนกันได้ทางหน้าที่
แรงเสียดทานเป็นผลของทั้งระบบ ไม่ใช่ค่าคงที่ของหน้าตัด
Parker แยกแรงเสียดทานของซีลออกเป็น 2 สภาวะ คือแรงเสียดทานตอนเริ่มเคลื่อนและแรงเสียดทานขณะเคลื่อนที่ แอคชูเอเตอร์อาจชะงักหลังหยุดค้าง แต่เคลื่อนอย่างราบรื่นเมื่อเริ่มไปแล้ว หรืออาจเริ่มได้สะอาดแต่เกิดความร้อนและสึกหรอในภายหลัง ค่าสัมประสิทธิ์เดียวไม่สามารถอธิบายพฤติกรรมทั้งสองแบบในร่องซีลและสารประกอบต่างกันได้ (Parker, สืบค้นเมื่อ 2026)
แรงที่ต้องใช้เพื่อเริ่มหรือรักษาการเคลื่อนที่มาจากระบบไตรโบโลยีทั้งหมด:
- ความเค้นสัมผัสหลังติดตั้งและการเพิ่มแรงกดจากแรงดัน
- ความแข็งเชิงกล ความแข็ง สารเติมแต่ง และการปรับสภาพผิวของสารประกอบ
- ค่าความคลาดเคลื่อนของร่อง การบีบอัด การยืด และระยะเคลียร์รันซ์
- วัสดุ การเคลือบ เนื้อผิว ความเป็นคลื่น และความเสียหายของก้านหรือกระบอก
- ชนิด ปริมาณ การกระจาย การเสื่อมอายุ และความเข้ากันได้ของจาระบี
- ความเร็ว ความเร่ง การกลับทิศในระยะชักสั้น ช่วงหยุดค้าง และอุณหภูมิ
- ทิศทางแรงดัน แรงดันย้อนกลับ โหลดด้านข้าง และแนวศูนย์
- ซีลปัด แหวนกันสึก ซีลลูกสูบ ซีลก้าน และผิวสัมผัสเคลื่อนที่อื่น ๆ
X-ring อาจให้แรงเสียดทานต่ำกว่าในการเปรียบเทียบที่ผ่านการรับรอง และ Trelleborg ทำตลาดข้อได้เปรียบนี้ แต่ไม่สามารถถ่ายโอนค่าไปยังกระบอกสูบนิวเมติกทุกตัวเป็นเปอร์เซ็นต์คงที่ได้ แม้อีลาสโตเมอร์ที่มีชื่อระบุเหมือนกันก็อาจใช้สูตร วัสดุแม่พิมพ์ ค่าความคลาดเคลื่อน หรือสารเคลือบต่างกัน
การลื่นไถลสลับติดขัดก็ต้องใช้ความระมัดระวังแบบเดียวกัน ช่องกักสารหล่อลื่นระหว่างริมปาก X-ring อาจช่วยขณะกลับทิศได้ แต่การเคลื่อนที่ไม่เสถียรอาจมาจากพฤติกรรมวาล์ว ตำแหน่งอุปกรณ์ควบคุมอัตราการไหล แรงดันที่เปลี่ยน แรงเสียดทานของไกด์ จาระบีแห้ง ความเสียหายของผิว หรือแรงกดล่วงหน้ามากเกินไป ให้ตรวจวินิจฉัยระบบการเคลื่อนที่ทั้งชุดด้วย คู่มือการวัดการลื่นไถลสลับติดขัด
จากประสบการณ์ตรวจสอบซีลแบบชัก ทิศทางเป็นหลักฐานที่มีค่า ให้ทำเครื่องหมายตำแหน่งนาฬิกาของซีลที่ติดตั้งอยู่ก่อนทำความสะอาด ถ่ายภาพแนวสัมผัสทุกแนว แล้วเปรียบเทียบกับรอยบนก้านหรือกระบอก รอยขัดมันบนไกด์ ทิศทางโหลด และตำแหน่งตามระยะชักที่การเคลื่อนที่เปลี่ยนไป ถ้าเก็บซีลที่ทำความสะอาดแล้วรวมกันโดยไม่แยกชิ้น จะสูญเสียคุณค่าด้านการวินิจฉัยไปมาก
การเลือกวัสดุก็ยังเป็นคนละเรื่องกับการเลือกหน้าตัด NBR, FKM, EPDM, HNBR และสารประกอบอื่นตอบสนองต่อความร้อน น้ำมัน น้ำ โอโซน สารทำความสะอาด และการเสียรูปถาวรจากการอัดแตกต่างกัน ให้ใช้ คู่มือความเข้ากันได้ของวัสดุซีล ก่อนสรุปว่าหน้าตัดรูป X ของสารประกอบเดิมจะแก้ความเสียหายได้

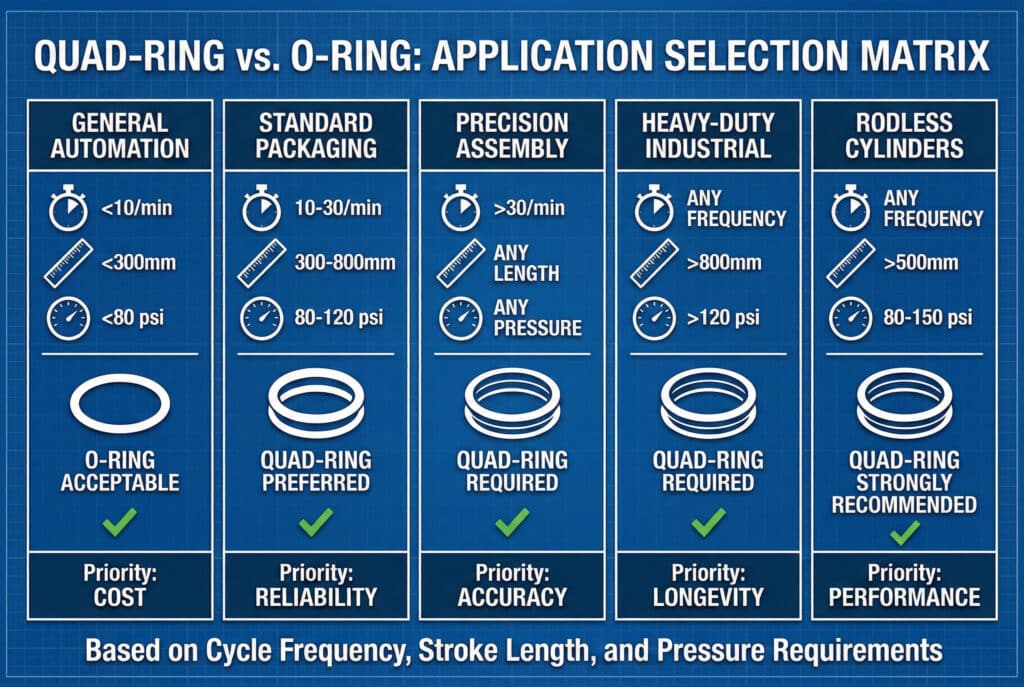

งานประเภทใดควรพิจารณา X-ring
Trelleborg ระบุ 5 โหมดการเคลื่อนที่หรืองานใช้งาน สำหรับผลิตภัณฑ์ Quad-Ring ได้แก่ แบบเกลียว แบบสั่น แบบชัก แบบหมุน และแบบอยู่กับที่ หน้าตัดนี้ไม่ได้สงวนไว้สำหรับกระบอกสูบที่มีรอบสูงเท่านั้น ให้เริ่มจากความเสียหายจริงและขีดจำกัดของผู้จำหน่าย อย่าอาศัยค่าเกณฑ์สากลค่าเดียวสำหรับอัตรารอบ ระยะชัก หรือแรงดัน (Trelleborg, สืบค้นเมื่อ 2026)
ควรนำ X-ring มาประเมินเมื่อผู้จำหน่ายที่ผ่านการรับรองสามารถจัดหาขนาดที่ถูกต้อง และงานนั้นต้องการคุณลักษณะอย่างน้อยหนึ่งข้อดังต่อไปนี้:
- แนวซีลคู่ในหน้าตัดอีลาสโตเมอร์ขนาดกะทัดรัด
- ช่องกักสารหล่อลื่นระหว่างริมปากไดนามิก
- ความต้านทานการกลิ้งหรือการบิดที่ดีขึ้นเมื่อใช้ในร่องซีลที่เหมาะสม
- การซีลสองทิศทางในช่วงแรงดันที่ระบุ
- สารประกอบ สารเคลือบ หรือขนาดเฉพาะที่มีในหน้าตัด X-ring
- ซีลทดแทนและร่องซีลเดิมที่มีเอกสารรองรับ
O-ring ยังคงเป็นทางเลือกที่ดีเมื่อแบบเดิมผ่านข้อกำหนดด้านการรั่ว แรงเสียดทาน การสึกหรอ อายุใช้งาน ต้นทุน และการบำรุงรักษา อีกทั้งยังมีมาตรฐานและแหล่งจัดหาที่กว้างขวาง การเปลี่ยน O-ring ที่ทำงานได้ดีเพียงเพราะหน้าตัดอื่นดูทันสมัยกว่า จะเพิ่มงานรับรองโดยไม่มีปัญหาที่กำหนดไว้อย่างชัดเจน
ใช้ตารางนี้เป็นรายการตรวจสอบหลักฐาน ไม่ใช่การจัดอันดับผลิตภัณฑ์ที่ใช้ได้กับทุกกรณี:
| สภาวะการใช้งาน | แนวทางคัดกรอง O-ring | แนวทางคัดกรอง X-ring | หลักฐานที่ต้องใช้ |
|---|---|---|---|
| ร่องซีลเดิมผ่านการรับรองและใช้งานคงที่ | ใช้ต่อ เว้นแต่ข้อกำหนดเปลี่ยน | เปลี่ยนเมื่อมีประโยชน์ที่กำหนดชัด | ค่าฐานการรั่ว แรงเสียดทาน การสึกหรอ และประวัติใช้งาน |
| มีหลักฐานการกลิ้งหรือบิดซ้ำ | ตรวจร่อง การหล่อลื่น แนวศูนย์ และการติดตั้ง | ประเมินรูปทรงต้านการกลิ้ง | ตรวจความเสียหายโดยรักษาทิศทางและเปรียบเทียบแบบควบคุม |
| กลับทิศด้วยความเร็วต่ำหลังหยุดค้าง | วัดแรงเริ่มเคลื่อนและการลื่นไถลสลับติดขัด | ประเมินช่องกักสารหล่อลื่นและรูปแบบการสัมผัส | กราฟแรงและความเร็วหลังช่วงหยุดค้างที่ระบุ |
| สัมผัสสารเคมีหรืออุณหภูมิ | เลือกสารประกอบที่อนุมัติตรงรุ่น | เลือกสารประกอบที่อนุมัติตรงรุ่น | ความเข้ากันได้ของซีล จาระบี และฮาร์ดแวร์ |
| ความเสี่ยงอัดรีดสูง | ตรวจระยะเคลียร์รันซ์ ความแข็ง แรงดัน และตัวรอง | ตรวจขีดจำกัดเดียวกัน | ข้อมูลแรงดันและระยะเคลียร์รันซ์จากผู้จำหน่าย |
| ร่องเดิมที่ยังไม่ตรวจยืนยัน | ระบุ O-ring เดิมและแบบ | อย่าสันนิษฐานว่าใช้แทนกันได้เพราะขนาดระบุเท่ากัน | การตรวจขนาดและการอนุมัติจากผู้จำหน่าย |
สำหรับภาพรวมที่กว้างขึ้นของซีลลูกสูบ ซีลก้าน ซีลปัด ซีลอยู่กับที่ และองค์ประกอบกันกระแทก ให้ใช้ คู่มือประเภทซีลกระบอกสูบอุตสาหกรรม บทความนี้เน้นหน้าตัดอีลาสโตเมอร์แบบกลมและรูป X สำหรับงานเคลื่อนที่แบบชัก
รายการตรวจสอบและการเปลี่ยนแทน
Trelleborg มีรูปแบบร่อง Quad-Ring สำหรับงานไดนามิกแนวรัศมีแยกกันอย่างน้อย 2 แบบ ได้แก่ การซีลด้านในและการซีลด้านนอก ร่องซีลของลูกสูบและก้านรับโหลดซีลคนละทิศทาง ให้บันทึกอินเทอร์เฟซและด้านแรงดันก่อน จากนั้นวัดแหวนที่ถอดออกหรือกำหนดซีลทดแทน (Trelleborg, สืบค้นเมื่อ 2026)
ใช้ลำดับนี้ก่อนสั่งซื้อหรือติดตั้งหน้าตัดอื่น:
- ระบุหน้าที่การทำงาน ระบุว่าซีลทำงานกับลูกสูบ ก้าน เพลา กระบอก ข้อต่ออยู่กับที่ หรืออินเทอร์เฟซอื่น
- ตรึงเอกลักษณ์ฮาร์ดแวร์ บันทึกเครื่องจักร กระบอกสูบ ชุดประกอบ รุ่นแก้ไขของแบบ ตำแหน่งร่อง ทิศทางแรงดัน และหมายเลขซีลเดิม
- รักษาหลักฐานความเสียหาย ทำเครื่องหมายทิศทาง ถ่ายภาพสภาพหลังติดตั้ง และเก็บข้อมูลเศษปนเปื้อนกับสารหล่อลื่น
- วัดร่องซีล ตรวจเส้นผ่านศูนย์กลางร่อง ความลึก ความกว้าง รัศมี ขอบนำเข้า ขอบพอร์ต ระยะเคลียร์รันซ์ และเส้นผ่านศูนย์กลางพื้นผิวที่เคลื่อนที่
- ตรวจผิวคู่สัมผัส บันทึกวัสดุ สารเคลือบ ความแข็งเมื่อเกี่ยวข้อง ข้อกำหนดผิว รอยขีดข่วน การกัดกร่อน ความเป็นคลื่น และแนวศูนย์
- กำหนดภาระงาน รวมแรงดัน ความเร็ว ระยะชัก การกลับทิศ ช่วงหยุดค้าง รูปแบบรอบ อุณหภูมิ ตัวกลาง การปนเปื้อน การทำความสะอาด และการหล่อลื่น
- เลือกซีลรุ่นที่ตรงกันจริง ขอขนาดจากผู้จำหน่าย รหัสสารประกอบ ความแข็ง ค่าความคลาดเคลื่อน แบบร่อง คำแนะนำการติดตั้ง และขีดจำกัดการใช้งาน
- ควบคุมการติดตั้ง ป้องกันซีลจากเกลียว พอร์ต ขอบคม การบิด การยืดเกิน และสารหล่อลื่นประกอบที่ไม่เข้ากัน
- กำหนดเกณฑ์ตรวจรับ ตั้งค่าการรั่ว แรงเริ่มเคลื่อน แรงขณะเคลื่อน การลื่นไถลสลับติดขัด อุณหภูมิ การสึกหรอ และเกณฑ์อายุใช้งานก่อนทดสอบ
- เก็บรักษาบันทึก จัดเก็บแบบที่อนุมัติ ล็อตซีล การตั้งค่า ค่าที่วัด ข้อสังเกต และผลตัดสินใจปล่อยใช้งาน
อย่าวินิจฉัยกระบอกสูบที่รั่วจากหน้าตัดเพียงอย่างเดียว การบายพาสภายใน การรั่วที่ปลายก้าน การรั่วที่ข้อต่ออยู่กับที่ และการปนเปื้อนเข้าระบบเกี่ยวข้องกับอินเทอร์เฟซต่างกัน แนวทางวินิจฉัยซีลไดนามิกเทียบกับซีลสแตติก ช่วยแยกสาเหตุก่อนเปลี่ยนชิ้นส่วน
ควรตรวจยืนยันสมรรถนะ O-ring และ X-ring อย่างไร
ISO 19973-3 รายงานอายุใช้งานกระบอกสูบด้วย 2 ตัวชี้วัดการใช้งาน คือจำนวนรอบหรือกิโลเมตร ภายใต้การทดสอบและเกณฑ์ที่ประกาศไว้ มาตรฐานนี้ใช้โดยตรงกับกระบอกสูบก้านลูกสูบ ไม่ใช่ซีลเดี่ยวหรือแบบไม่มีก้านทุกชนิด แต่วิธีการยังให้หลักที่มีประโยชน์ คือกำหนดภาระงานและขีดจำกัดความเสียหายก่อนอ้างว่าอายุใช้งานยาวขึ้น (ISO, ยืนยันเมื่อ 2021)
การเปรียบเทียบที่ยุติธรรมต้องใช้ชุดประกอบสองชุดที่จับคู่กัน หรือใช้ลำดับ A/B ที่ควบคุมไว้ ให้กระบอกสูบ ร่องซีล พื้นผิวที่เคลื่อนที่ แนวศูนย์ แรงดัน รูปแบบการเคลื่อนที่ อุณหภูมิคุณภาพลม จาระบี โหลด และเกณฑ์ตรวจรับคงที่ เปลี่ยนเฉพาะหน้าตัดซีลที่อนุมัติและการเปลี่ยนร่องที่มีเอกสารรองรับซึ่งหน้าตัดนั้นต้องการ
บันทึกอย่างน้อย:
- การรั่วแบบสแตติกและการรั่วแบบไดนามิกในทั้งสองทิศทาง
- แรงเริ่มเคลื่อนหลังช่วงหยุดค้างที่กำหนด
- แรงขณะเคลื่อนหรือผลต่างแรงดันตลอดระยะชัก
- เสถียรภาพความเร็วต่ำและพฤติกรรมขณะกลับทิศ
- อุณหภูมิของซีลและฮาร์ดแวร์ใกล้เคียงหลังค่าคงที่
- แรงดัน ความเร็ว ระยะชัก จำนวนรอบ และระยะทางสะสม
- การสึกที่มองเห็น แนวสัมผัส การบิด การอัดรีด เศษปนเปื้อน และความเสียหายของผิว
- การบำรุงรักษา สภาพจาระบี และการปรับตั้งที่อนุญาต
- ขีดจำกัดความเสียหายที่ตรงกันและเหตุการณ์เสียหายครั้งแรก
ทำไมต้องติดตามทั้งจำนวนรอบและระยะทาง การทำงานระยะชักสั้นอาจกลับทิศหลายครั้งแต่มีระยะเลื่อนน้อย ขณะที่แอคชูเอเตอร์ระยะชักยาวอาจเคลื่อนที่ได้ไกลมากด้วยจำนวนรอบน้อยกว่า การรายงานเฉพาะเดือนหรือจำนวนรอบอาจซ่อนกลไกที่เป็นตัวกำหนดการสึกหรอ
อย่าเปลี่ยนผลการทดสอบที่สำเร็จเพียงครั้งเดียวให้เป็นคำรับประกันสากลว่า “ยาวนานขึ้นสองถึงสี่เท่า” ผลนั้นเป็นของซีล สารประกอบ ร่องซีล ผิวคู่สัมผัส สารหล่อลื่น ภาระงาน สภาพแวดล้อม ตัวอย่าง และนิยามความเสียหายที่ทดสอบเท่านั้น สำหรับการเปรียบเทียบวัสดุในลมแห้งและหลักฐานแรงเสียดทานระดับชิ้นส่วน โปรดดู คู่มือซีล PTFE เทียบกับโพลียูรีเทน
การเปรียบเทียบต้นทุนควรใช้ขอบเขตเดียวกัน ให้นับราคาซีล ค่าแรงติดตั้ง เวลาหยุดเครื่องตามแผนและนอกแผน การรั่ว ความเสียหายต่อชิ้นส่วนอื่น การตรวจสอบ และตัวชี้วัดอายุใช้งานที่ตรวจยืนยันแล้ว ต้นทุนรวมที่ต่ำกว่าจะน่าเชื่อถือก็ต่อเมื่อข้อมูลเหล่านี้มาจากเครื่องจริงหรือการทดสอบที่เป็นตัวแทน ไม่ใช่อัตราหยุดเครื่องที่สมมติขึ้น
คำถามที่พบบ่อยเกี่ยวกับ Quad-Ring และ O-Ring
คำตอบเหล่านี้อ้างอิงแหล่งข้อมูลทางการ 3 แหล่ง Trelleborg เผยแพร่ข้อมูลรูปทรงและร่องของ X-ring ISO 3601 ครอบคลุมเรือน O-ring ส่วน Parker เชื่อมโยงความเสียหายแบบเกลียวกับการตั้งค่าและสภาวะใช้งาน การเปรียบเทียบจึงขึ้นอยู่กับเงื่อนไข ไม่ใช่ข้อสรุปสากล (Trelleborg; ISO; Parker, สืบค้นเมื่อ 2026)
Quad-Ring เหมือนกับ X-ring หรือไม่
Quad-Ring เป็นชื่อแบรนด์ของ Trelleborg สำหรับหน้าตัดซีลรูป X สี่ริมปากของบริษัท ส่วน X-ring เป็นคำบรรยายรูปทรงเรขาคณิตที่ใช้ทั่วไปในตลาด ผลิตภัณฑ์ที่มีรูปทรงโดยรวมเหมือนกันไม่ได้มีขนาดหรือวัสดุเหมือนกันโดยอัตโนมัติ ให้ใช้หมายเลขชิ้นส่วน สารประกอบ ค่าความคลาดเคลื่อน แบบร่อง และขีดจำกัดการใช้งานของผู้จำหน่ายที่เลือก
X-ring ใช้แทน O-ring ที่มีขนาดระบุเท่ากันได้โดยตรงหรือไม่
บางครั้งทำได้ แต่ขนาดระบุเพียงอย่างเดียวไม่ใช่การอนุมัติ ISO 3601 และ AS568 อธิบายขนาดหรือเรือน O-ring ขณะที่ผู้ผลิต X-ring เผยแพร่ข้อมูลร่องของตนเอง ให้ยืนยันความลึกและความกว้างของร่อง การบีบอัด การยืดหรือการอัด อัตราการเติมเต็ม ระยะเคลียร์รันซ์ รัศมี ทิศทางแรงดัน สารประกอบ สารหล่อลื่น พื้นผิวที่เคลื่อนที่ และภาระงานก่อนเปลี่ยนแทน
X-ring มีแรงเสียดทานต่ำกว่า O-ring เสมอหรือไม่
ไม่เสมอไป หน้าตัดรูป X อาจลดแนวโน้มการกลิ้งและกักสารหล่อลื่นระหว่างริมปากที่ทำงาน ผู้จำหน่ายอาจเผยแพร่ข้อกล่าวอ้างเรื่องแรงเสียดทานต่ำสำหรับผลิตภัณฑ์ที่ผ่านการรับรอง แต่แรงเริ่มเคลื่อนและแรงขณะเคลื่อนจริงยังขึ้นอยู่กับสารประกอบ การบีบอัด แรงดัน ผิว จาระบี อุณหภูมิ ความเร็ว ช่วงหยุดค้าง แนวศูนย์ และซีลไดนามิกอื่นทุกตัวในชุดประกอบ
Quad-Ring ยังบิดหรือเกิดความเสียหายแบบเกลียวได้หรือไม่
ได้ หน้าตัดที่ไม่เป็นวงกลมอาจช่วยรักษาทิศทางในร่องที่เหมาะสม แต่ Parker ระบุว่าการบิดไม่ได้จำกัดอยู่ที่ O-ring ชิ้นส่วนเยื้องศูนย์ โหลดด้านข้าง ระยะเคลียร์รันซ์กว้าง ผิวไม่สม่ำเสมอ การหล่อลื่นไม่ดี ความแข็งไม่เหมาะ การเคลื่อนที่ช้า และความเสียหายจากการติดตั้งยังทำให้เกิดการกลิ้ง แรงบิด การสึก หรือรอยตัดได้
ควรเลือกวัสดุซีลหรือรูปทรงหน้าตัดก่อน
ให้กำหนดอินเทอร์เฟซและสิ่งที่ซีลต้องสัมผัสก่อน แล้วจึงเลือกซีลทั้งชุด หน้าตัดควบคุมการสัมผัสและการเปลี่ยนรูป ส่วนสารประกอบควบคุมคุณสมบัติ เช่น ความเข้ากันได้ทางเคมี การตอบสนองต่ออุณหภูมิ ความแข็ง และการเสียรูปถาวรจากการอัด ต้องทบทวนร่องซีล พื้นผิวที่เคลื่อนที่ สารหล่อลื่น แรงดัน การเคลื่อนที่ การปนเปื้อน และการติดตั้งร่วมกับทั้งสองปัจจัย ไม่ใช่เลือกอย่างใดอย่างหนึ่งก่อนแล้วค่อยตรวจอีกปัจจัยภายหลัง
แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค
- Trelleborg, ข้อมูลผลิตภัณฑ์และร่อง Quad-Ring / X-Ring, สืบค้นเมื่อ 23 กรกฎาคม 2026
- Trelleborg, คำแนะนำการออกแบบ Quad-Ring, สืบค้นเมื่อ 23 กรกฎาคม 2026
- Parker, คู่มือ O-Ring ORD 5700, สืบค้นเมื่อ 23 กรกฎาคม 2026
- ISO 3601-1:2012, ขนาด O-Ring และรหัสกำหนด, ยืนยันเมื่อ 2022
- ISO 3601-2:2025, ขนาดเรือน O-Ring, เผยแพร่ปี 2025
- ISO 19973-3:2015, การทดสอบความน่าเชื่อถือของกระบอกสูบนิวเมติก, ยืนยันเมื่อ 2021
