ขีดจำกัดโหลดแนวรัศมีของกระบอกสูบ: คำนวณแรงที่บูชนำทาง

ขีดจำกัดการรับโหลดแนวรัศมี ไม่ใช่แรงสากลค่าเดียวที่บูชนำทางของกระบอกสูบนิวเมติกจะรับได้ก่อนเสียรูป แต่เป็นขอบเขตการทำงานเฉพาะรุ่น ซึ่งกำหนดโดยแรงตามขวาง ระยะเยื้องของโหลด ระยะยื่นก้าน ระยะห่างจุดรองรับ รูปทรงแบริ่ง ระยะเคลียร์รันซ์ ความเร็ว การหล่อลื่น อุณหภูมิ และภาระงาน เส้นโค้งโหลดด้านข้างที่ผู้ผลิตอนุญาตยังเป็นข้ออ้างอิงสุดท้าย

การคัดกรองทางวิศวกรรมที่มีประโยชน์ควรเริ่มก่อนขั้นตอนตรวจแคตตาล็อกทั่วไปหนึ่งก้าว คือแปลงแรงด้านข้างภายนอกและระยะเยื้องให้เป็นแรงปฏิกิริยาที่บูชด้านหัวกับจุดรองรับลูกสูบด้านหลัง จากนั้นคำนวณความดันระบุบนพื้นที่ฉาย ผลลัพธ์นี้ช่วยเปิดเผยเส้นทางโหลดที่ไม่ดีอย่างชัดเจนได้ แต่ไม่สามารถทำนายความเค้นสัมผัสสูงสุดจริงหรือรับรองอายุใช้งานกระบอกสูบได้ด้วยตัวมันเอง

ประเด็นสำคัญ

แรงเยื้องศูนย์อาจทำให้แรงปฏิกิริยาที่บูชด้านหัวมากกว่าแรงด้านข้างที่กระทำ

ความดันบนพื้นที่ฉายใช้เส้นผ่านศูนย์กลางบูชและความยาวที่มีผล แต่ไม่ใช่ความเค้นสูงสุดที่ขอบ (igus)

ขีดจำกัดของวัสดุขึ้นอยู่กับแรงดัน ความเร็ว อุณหภูมิ ผิวคู่สัมผัส และการหล่อลื่น

โหลดที่อยู่นอกขีดจำกัดของกระบอกสูบที่กำหนดค่าต้องใช้ไกด์อิสระรองรับ

บทความนี้แยกอธิบายการคำนวณเบื้องหลังการรับโหลดของบูช สำหรับเส้นทางความเสียหายครบตั้งแต่โหลดด้านข้างไปจนถึงรอยบนก้านและซีลรั่ว โปรดอ่าน โหลดด้านข้างของกระบอกสูบส่งผลต่อการสึกของแบริ่งก้านและซีลอย่างไร

ขีดจำกัดการรับโหลดแนวรัศมีหมายถึงอะไรจริง ๆ

SMC เผยแพร่โหลดด้านข้างที่อนุญาตเป็นเส้นโค้งซึ่งขึ้นกับระยะชัก และเตือนว่าโหลดมากเกินไปอาจทำให้บูช ผิวก้าน ท่อ และซีลเสียหาย (คู่มือการใช้งานกระบอกสูบ SMC, สืบค้นเมื่อ 2026) ดังนั้นขีดจำกัดการรับโหลดแนวรัศมีต้องอ้างจากการกำหนดค่ากระบอกสูบที่ตรงรุ่น ไม่ใช่อนุมานจากรูในหรือแรงผลักตามแนวแกนเพียงอย่างเดียว

คำศัพท์ด้านล่างอธิบายปริมาณคนละชนิดกัน:

ปริมาณ	ความหมาย	การใช้งานที่เหมาะสม
โหลดแนวรัศมีภายนอก $F_{\perp}$	แรงที่กระทำตั้งฉากกับแกนระยะชัก	กำหนดเวกเตอร์โหลดของเครื่องจักร
โมเมนต์เยื้องศูนย์ $M$	แรงตามขวางคูณด้วยแขนโมเมนต์	แสดงว่าโหลดที่ยื่นออกไปท้าทายระบบรองรับอย่างไร
แรงปฏิกิริยาที่จุดรองรับ $R$	แรงที่ถ่ายผ่านบูชด้านหัวหรือจุดรองรับด้านหลัง	ประมาณว่าจุดรองรับภายในใดรับโหลดมากที่สุด
ความดันเฉลี่ยบนพื้นที่ฉาย $p_{\mathrm{avg}}$	แรงปฏิกิริยาหารด้วยพื้นที่แบริ่งที่ฉาย	คัดกรองวัสดุและรูปทรงแบริ่งที่ระบุ
ความดันสัมผัสสูงสุด $p_{\max}$	ความดันเฉพาะที่สูงที่สุดในโซนสัมผัสจริง	ต้องใช้แบบจำลองการสัมผัสที่ละเอียดขึ้น การจำลองที่ตรวจยืนยัน หรือการทดสอบ
โหลดด้านข้างที่แคตตาล็อกอนุญาต	โหลดที่ผู้ผลิตอนุญาตภายใต้เงื่อนไขที่ระบุ	การเลือกผลิตภัณฑ์และการตัดสินใจปล่อยใช้งาน

แรงกระบอกสูบตามแนวแกนไม่อยู่ในรายการนั้นด้วยเหตุผล การเพิ่มรูในหรือแรงดันลมอาจช่วยให้แอคชูเอเตอร์เอาชนะแรงเสียดทาน แต่ไม่ได้กำจัดโหลดตามขวางหรือโมเมนต์ของมัน กระบอกสูบที่มีกำลังสูงยังอาจเป็นไกด์ที่ไม่ดีได้

อาจถึงขอบเขตอนุญาตก่อนเห็นการเสียรูปพลาสติกอย่างชัดเจน แรงเสียดทานมากเกิน การลื่นไถลสลับติดขัด การสึกเฉพาะที่ ความร้อน การสูญเสียศูนย์ร่วมของซีล การโก่งตัวของก้าน หรือความเสียหายของไกด์ลูกสูบอาจทำให้การทำงานที่ยอมรับได้สิ้นสุดลงก่อน นี่คือเหตุผลที่คำว่า “ไม่มีการเสียรูปถาวร” แคบเกินไปสำหรับนิยามขีดจำกัด

แรงด้านข้างที่เยื้องศูนย์ทำให้บูชนำทางรับโหลดอย่างไร

แรงตามขวาง 100 N ที่กระทำเลยบูชด้านหัวออกไป 300 mm โดยมีระยะระหว่างจุดรองรับด้านหัวกับด้านหลัง 100 mm จะสร้างแรงปฏิกิริยาที่หัว 400 N ในแบบจำลองสถิตที่มีจุดรองรับสองจุด คำเตือนของ SMC เรื่องโหลดด้านข้างมากเกินสนับสนุนให้ใช้รูปทรงแรงจริง แทนการคิดเป็นเปอร์เซ็นต์ของแรงตามแนวแกน (SMC, สืบค้นเมื่อ 2026)

เริ่มจากโมเมนต์ของโหลดที่ยื่นออกไป:

M = F_{\perp} \cdot a

ในที่นี้ $M$ คือโมเมนต์ภายนอกในหน่วย N·m, $F_{\perp}$ คือแรงตามขวางในหน่วยนิวตัน และ $a$ คือระยะเป็นเมตรจากระนาบแรงปฏิกิริยาของบูชด้านหัวถึงแนวโหลด

จากนั้นให้ถือว่าชุดก้านและลูกสูบเป็นชิ้นส่วนแข็งที่รองรับด้วยระนาบแรงปฏิกิริยาสองระนาบ ให้ $s$ เป็นระยะระหว่างบูชด้านหัวกับจุดรองรับลูกสูบด้านหลัง สมดุลสถิตให้ผลว่า:

R_h = F_{\perp}\left(1 + \frac{a}{s}\right)

R_p = -F_{\perp}\frac{a}{s}

$R_h$ คือแรงปฏิกิริยาที่บูชด้านหัว และ $R_p$ คือแรงปฏิกิริยาที่จุดรองรับด้านหลัง เครื่องหมายลบหมายความว่าแรงปฏิกิริยาด้านหลังมีทิศตรงข้ามกับแรงปฏิกิริยาที่หัวภายใต้ข้อตกลงเครื่องหมายที่เลือก ค่าเหล่านี้เป็นแรงปฏิกิริยา ไม่ใช่ความเค้นของวัสดุ

แรงด้านข้างที่เยื้องศูนย์สร้างแรงปฏิกิริยาตรงข้ามกันที่จุดรองรับด้านหลังและบูชด้านหัว แรงปฏิกิริยาที่หัวอาจมากกว่าแรงที่กระทำเมื่อโหลดอยู่เลยบูชออกไป

สำหรับตัวอย่างนี้ $F_{\perp}$ เท่ากับ 100 N, $a$ เท่ากับ 0.30 m และ $s$ เท่ากับ 0.10 m:

R_h = 100\left(1 + \frac{0.30}{0.10}\right) = 400\ \mathrm{N}

R_p = -100\left(\frac{0.30}{0.10}\right) = -300\ \mathrm{N}

แรงปฏิกิริยาทั้งสองสมดุลกับโหลดภายนอก 100 N และคู่แรงของแรงปฏิกิริยาสมดุลกับโมเมนต์ภายนอก 30 N·m ระยะห่างจุดรองรับสั้นร่วมกับระยะยื่นยาวเป็นชุดเงื่อนไขที่อันตราย

แรงด้านข้างที่กระทำไม่จำเป็นต้องเป็นแรงที่มากที่สุดภายในระบบรองรับ ในตัวอย่างนี้บูชด้านหัวรับแรงปฏิกิริยา 4 เท่าของโหลดภายนอก การขยายแรงนี้อธิบายว่าทำไมเครื่องมือเบาที่ติดตั้งไกลจากจุดรองรับจึงทำร้ายกระบอกสูบได้มากกว่าโหลดที่หนักกว่าแต่ถ่ายผ่านไกด์อิสระใกล้จุดรองรับ

แบบจำลองจุดรองรับแข็งสองจุดนี้ตั้งใจทำให้เรียบง่าย การนำทางลูกสูบจริงมีความยาวและระยะเคลียร์รันซ์จำกัด ก้านโก่งได้ และระนาบแรงปฏิกิริยาอาจเลื่อนตำแหน่ง ใช้การคำนวณเพื่อทำความเข้าใจการถ่ายโหลด แล้วตรวจยืนยันรูปทรงกับแบบ เส้นโค้งในแคตตาล็อก และค่าที่วัด สำหรับผลของการโก่งตัวของก้าน โปรดดู คู่มือคำนวณการโก่งตัวของก้านลูกสูบ

ความดันเฉลี่ยบนพื้นที่ฉายเป็นค่าคัดกรอง

igus คำนวณความดันผิวของบูชแนวรัศมีจากโหลดหารด้วยเส้นผ่านศูนย์กลางคูณความยาวแบริ่ง ดังนั้นรูใน 20 mm และความยาว 20 mm ให้พื้นที่ฉาย 400 mm² (igus ความดันผิวและโหลด, สืบค้นเมื่อ 2026) วิธีนี้เหมาะสำหรับคัดกรอง ไม่ใช่การสร้างสนามความดันจริงขึ้นใหม่

สำหรับบูชนำทางทรงกระบอก พื้นที่ฉายระบุคือ:

A_p = d \cdot L

$A_p$ คือพื้นที่ฉายในหน่วย mm², $d$ คือเส้นผ่านศูนย์กลางก้านที่รองรับหรือรูในบูชในหน่วยมิลลิเมตร และ $L$ คือความยาวแบริ่งระบุในหน่วยมิลลิเมตร

ความดันเฉลี่ยบนพื้นที่ฉายคือ:

p_{\mathrm{avg}} = \frac{R_h}{A_p} = \frac{R_h}{dL}

เมื่อแรงปฏิกิริยาที่หัวเท่ากับ 400 N ก้านมีขนาด 20 mm และบูชมีความยาวระบุ 20 mm:

p_{\mathrm{avg}} = \frac{400}{20 \cdot 20} = 1\ \mathrm{N/mm^2} = 1\ \mathrm{MPa}

ค่า 1 MPa นี้เป็นผลคัดกรองตามค่าระบุ ไม่ได้หมายความว่าทุกจุดในบูชรับ 1 MPa และไม่ได้กำหนดโหลดด้านข้างที่กระบอกสูบอนุญาต

SKF แสดงให้เห็นว่าเหตุใดสูตรต้องตรงกับโครงสร้างแบริ่งจริง คู่มือบูชแบบพันเส้นใยของบริษัทใช้ $A = d(B-2)$ แทนความกว้างระบุเต็มสำหรับตระกูลผลิตภัณฑ์นั้น และประเมินโหลดจำเพาะร่วมกับความเร็วเลื่อนบนแผนภาพ PV (SKF บูชแบบพันเส้นใย, สืบค้นเมื่อ 2026) ผู้ผลิตกระบอกสูบนิวเมติกอาจใช้ความยาวที่มีผล แบบจำลองการสัมผัส หรือขีดจำกัดเชิงประจักษ์แบบอื่น

ในการทบทวนการใช้งาน เราบันทึกความดันบนพื้นที่ฉายเป็นรายการคัดกรอง ไม่ใช่ผลอนุมัติ หากไม่มีแบบ รหัสวัสดุ หรือความยาวแบริ่งที่มีผล เราจะขอข้อมูลก่อนนำตัวเลขไปเปรียบเทียบกับค่าที่อนุญาตใด ๆ

ใช้ลำดับการคัดกรองนี้:

คำนวณโหลดตามขวางจริง รวมแรงโน้มถ่วง ความเร่ง การสัมผัสเครื่องมือ แรงลากจากสาย และแรงปฏิกิริยาจากการหยุด
แตกโหลดเข้าสู่แกนที่ผู้ผลิตกำหนด
คำนวณแรงปฏิกิริยาโดยใช้รูปทรงจุดรองรับที่ดีที่สุดเท่าที่มี
ใช้พื้นที่แบริ่งที่มีผลตามข้อกำหนด ไม่ใช่ความยาวที่มองเห็นและสมมติขึ้น
เปรียบเทียบแรงดันและความเร็วกับข้อมูลของวัสดุบูชและผิวคู่สัมผัสที่ตรงรุ่น
ตรวจเส้นโค้งโหลดด้านข้างและโมเมนต์ที่กระบอกสูบทั้งชุดอนุญาต

หากไม่ทราบขนาดบูชหรือระยะห่างจุดรองรับ ให้หยุดก่อน พื้นที่ที่เดาอาจสร้างคำตอบดูแม่นยำแต่ไม่มีพื้นฐานทางกายภาพที่ปกป้องได้

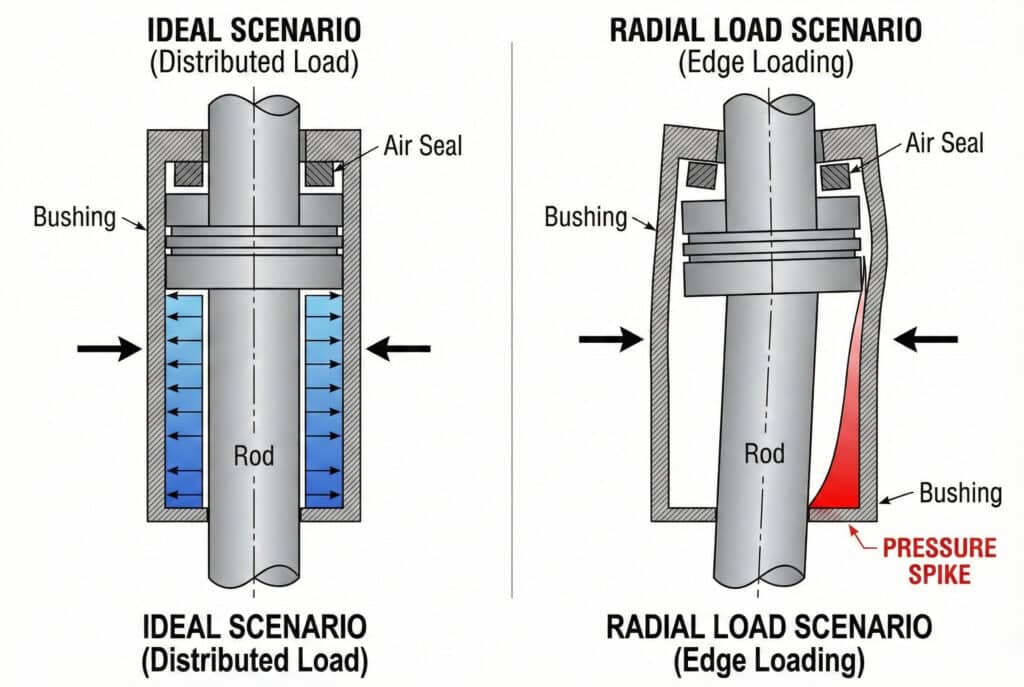

ทำไมความเค้นสูงสุดที่ขอบจึงต่างจากค่าเฉลี่ย

igus ระบุว่า $A=dL$ เป็นค่าประมาณ เพราะทุกส่วนของแบริ่งทรงกระบอกไม่ได้รับโหลดเท่ากัน และยังชี้ว่าความดันที่ขอบกับ PV เป็นรายการตรวจเพิ่มเติม (กล่องเครื่องมือวิศวกรรม igus, สืบค้นเมื่อ 2026) ดังนั้นความดันเฉลี่ยบนพื้นที่ฉายจึงใช้แทนความดันสัมผัสสูงสุดไม่ได้

ความดันบนพื้นที่ฉายถือว่าโหลดเป็นค่าเฉลี่ยบนพื้นที่ที่สมมติขึ้น ระยะเคลียร์รันซ์ การเอียงของก้าน การโก่งตัว และความแข็งของเรือนอาจทำให้โซนสัมผัสที่มีผลสั้นลงและเพิ่มค่าสูงสุดเฉพาะที่ เส้นโค้งเป็นเชิงคุณภาพ ไม่ใช่ขีดจำกัดของวัสดุ

การกระจายเปลี่ยนไปเมื่อก้านหมุนภายในระยะเคลียร์รันซ์ตามเส้นผ่านศูนย์กลาง หรือโก่งตัวภายใต้โมเมนต์ที่กระทำ การสัมผัสอาจย้ายไปยังขอบตามแนวแกนด้านหนึ่งและบางส่วนของเส้นรอบวง การบิดของเรือน ความผิดพลาดในการประกอบ อุณหภูมิ ความตรงของก้าน ความเป็นคลื่นของผิว และไกด์ภายนอกที่แนวศูนย์ไม่สมบูรณ์อาจทำให้โซนสัมผัสที่มีผลสั้นลงไปอีก

การตรวจความไวแบบง่ายทำให้เห็นความเสี่ยงได้ชัด หากมีเพียงความยาว 10 mm จากความยาวระบุ 20 mm ที่รับแรงปฏิกิริยา 400 N ส่วนใหญ่ ค่าประมาณพื้นที่ที่มีผลจะเป็น:

p_{\mathrm{screen}} = \frac{400}{20 \cdot 10} = 2\ \mathrm{MPa}

การลดความยาวสัมผัสที่สมมติลงครึ่งหนึ่งทำให้ความดันคัดกรองเพิ่มเป็นสองเท่า ค่าสูงสุดจริงอาจสูงกว่านี้เพราะสนามความดันไม่สม่ำเสมอ

แทนที่จะรายงานผลเดียวที่ดูแม่นยำเกินจริง ให้คำนวณช่วงคัดกรองที่มีขอบเขตโดยใช้ความยาวระบุและความยาวที่มีผลสั้นลงอย่างมีเหตุผล หากช่วงนั้นเข้าใกล้ขีดจำกัดของวัสดุหรือแคตตาล็อก แบบต้องผ่านการทบทวนจากผู้ผลิต แบบจำลองการสัมผัสที่ตรวจยืนยัน การวิเคราะห์ไฟไนต์เอลิเมนต์ด้วยระยะเคลียร์รันซ์และความแข็งที่สมจริง หรือการทดสอบด้วยเครื่องมือวัด

อย่าใช้สมการการสัมผัสตามแนวเส้นของ Hertz โดยอัตโนมัติ บูชทรงกระบอกที่แนบรูปกันและมีระยะเคลียร์รันซ์ ปลอกคอมโพสิตหลายชั้น และโซนสัมผัสสั้นที่รับโหลดตรงขอบไม่ได้มีพฤติกรรมเหมือนวัตถุยืดหยุ่นอุดมคติสองชิ้นที่ไม่แนบรูปกัน แบบจำลองที่ถูกต้องขึ้นอยู่กับรูปทรง พฤติกรรมเชิงองค์ประกอบของวัสดุ การสวมอัดหรือระยะเคลียร์รันซ์ และความแข็งของจุดรองรับ

วัสดุ ความเร็ว และการหล่อลื่นเปลี่ยนขีดจำกัด

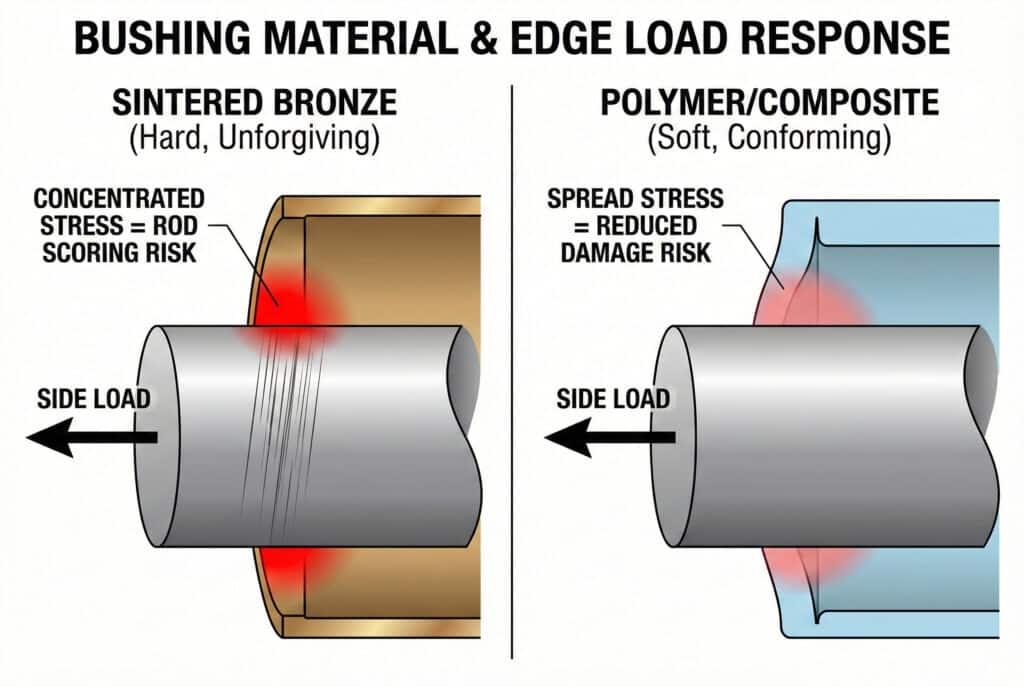

igus แสดงความดันผิวสูงสุดที่ 68°F เป็นการเปรียบเทียบสถิติเฉพาะวัสดุ และจำกัดเงื่อนไขนั้นไว้กับการเคลื่อนที่ที่ช้ามาก ไม่เกิน 1.97 ft/min วัสดุแต่ละชนิดแตกต่างกัน (igus, สืบค้นเมื่อ 2026) ป้าย “บรอนซ์เทียบกับพอลิเมอร์” ใช้แทนข้อมูลแรงดัน ความเร็ว อุณหภูมิ และการหล่อลื่นที่ตรงรุ่นไม่ได้

เมื่อผู้จำหน่ายให้วิธี PV การคัดกรองพื้นฐานคือ:

PV = p_{\mathrm{avg}} \cdot v

$p_{\mathrm{avg}}$ คือค่าความดันที่เลือกในหน่วย N/mm² หรือ MPa และ $v$ คือความเร็วเลื่อนในหน่วย m/s ให้ยืนยันหน่วยของผู้จำหน่าย และตรวจว่าเส้นโค้งใช้ความดันเฉลี่ยบนพื้นที่ฉาย ความดันสูงสุด ความเร็วต่อเนื่อง ความเร็วแบบสั่น หรือคำนิยามอื่น อย่าเปรียบเทียบค่า PV ระหว่างวัสดุที่ไม่เกี่ยวข้องกันโดยไม่ทำให้วิธีทดสอบตรงกัน

ทบทวนปัจจัยอย่างน้อยดังนี้:

ปัจจัย	เหตุใดจึงเปลี่ยนพฤติกรรมของบูช	ข้อมูลที่ต้องใช้
โครงสร้างบูช	โลหะซินเทอร์ คอมโพสิตแบบพัน พอลิเมอร์กลึง และชั้น PTFE เติมสาร รับและระบายโหลดแตกต่างกัน	รหัสวัสดุที่ตรงรุ่นและขีดจำกัดจากผู้จำหน่าย
ผิวคู่สัมผัส	ความแข็งก้าน สารเคลือบ ความหยาบ ความเป็นคลื่น และความเสียหายมีผลต่อแรงเสียดทานและการสึก	ข้อกำหนดก้านและผลตรวจสอบ
การหล่อลื่น	การหล่อลื่นแบบฟิล์มบาง ความเข้ากันได้ของจาระบี การเติมเพิ่ม และการปนเปื้อนเปลี่ยนแรงเสียดทานกับความร้อน	สารหล่อลื่นที่อนุมัติและสภาพการบำรุงรักษา
อุณหภูมิ	ความแข็งแรงวัสดุ ระยะเคลียร์รันซ์ ความหนืด และพฤติกรรมซีลเปลี่ยนตามอุณหภูมิ	ช่วงอุณหภูมิแวดล้อมและอุณหภูมิใช้งานหลังคงที่
ความเร็วและภาระงาน	ความร้อนจากการเลื่อนและการพาสารหล่อลื่นขึ้นกับความเร็ว ระยะชัก การกลับทิศ และช่วงหยุดค้าง	รูปแบบความเร็ว อัตรารอบ และภาระงานต่อวัน
รูปทรงขอบ	ลบมุม ร่องผ่อน ความยาวแบริ่ง และการรองรับของเรือนมีผลต่อการกระจุกที่ขอบ	แบบหน้าตัดหรือแบบจำลองจากผู้ผลิต

คู่มือแบบพันเส้นใยของ SKF พิจารณาโหลดแบริ่งจำเพาะและความเร็วเลื่อนร่วมกันบนแผนภาพ PV และแนะนำให้ผู้ใช้ส่งกรณีที่อยู่นอกเส้นโค้งเผยแพร่ให้วิศวกรรมการใช้งานพิจารณา (SKF, สืบค้นเมื่อ 2026) ใช้หลักเดียวกันกับบูชกระบอกสูบ คือใช้ข้อมูลของชิ้นส่วนจริง ไม่ใช่เหมารวมจากชื่อวัสดุทั่วไป

การวินิจฉัยต้องรักษาหลักฐานตามทิศทาง

SMC กำหนดให้แนวศูนย์ของก้านลูกสูบและโหลดตรงกัน และเตือนว่าแนวศูนย์คลาดอาจทำให้ท่อ บูช ผิวก้าน และซีลสึก (SMC, สืบค้นเมื่อ 2026) ข้อสังเกตที่เกี่ยวข้อง 4 รายการ ได้แก่ ทิศทางโหลด ส่วนที่บูชสัมผัส รอยบนก้าน และตำแหน่งตามระยะชัก ควรสอดคล้องกันก่อนยกระดับโหลดแนวรัศมีเกินเป็นสาเหตุหลัก

ปฏิบัติตามขั้นตอนควบคุมพลังงานที่อนุมัติของเครื่องก่อนตรวจด้วยมือ ยึดโหลดที่แขวนอยู่ แยกแหล่งพลังงานทุกชนิด ระบายแรงดันที่ค้าง และตรวจยืนยันสภาวะปลอดภัย สังเกตการเคลื่อนที่เฉพาะภายใต้ขั้นตอนวินิจฉัยที่หน้างานควบคุมไว้

ก่อนทำความสะอาดหรือถอดชิ้นส่วน:

ทำเครื่องหมายตำแหน่ง 12 นาฬิกาบนหัวกระบอกสูบ ร่องซีล ก้าน และฐานยึด
บันทึกเพย์โหลด ระยะเยื้องของจุดศูนย์ถ่วง ตำแหน่งตามระยะชัก ทิศทาง ความเร็ว แรงดันขณะเคลื่อนที่ และอุณหภูมิใช้งาน
ถ่ายภาพสารหล่อลื่น เศษปนเปื้อน รอยบนก้าน และการรั่วในทิศทางที่ติดตั้งจริง
เปรียบเทียบการเคลื่อนที่อิสระที่ตำแหน่งหดสุด กลางระยะชัก และยืดสุด
ทำซ้ำการตรวจแนวศูนย์ที่อนุมัติทั้งแบบไม่มีโหลดและภายใต้โหลดตัวแทน
วัดระยะส่ายของก้าน ระยะเคลียร์รันซ์บูช เส้นผ่านศูนย์กลางก้าน และสภาพผิวโดยใช้ฟิกซ์เจอร์กับขีดจำกัดของผู้ผลิต

รูปแบบหลักฐาน	การตีความโหลดแนวรัศมี	สาเหตุอื่นที่เป็นไปได้

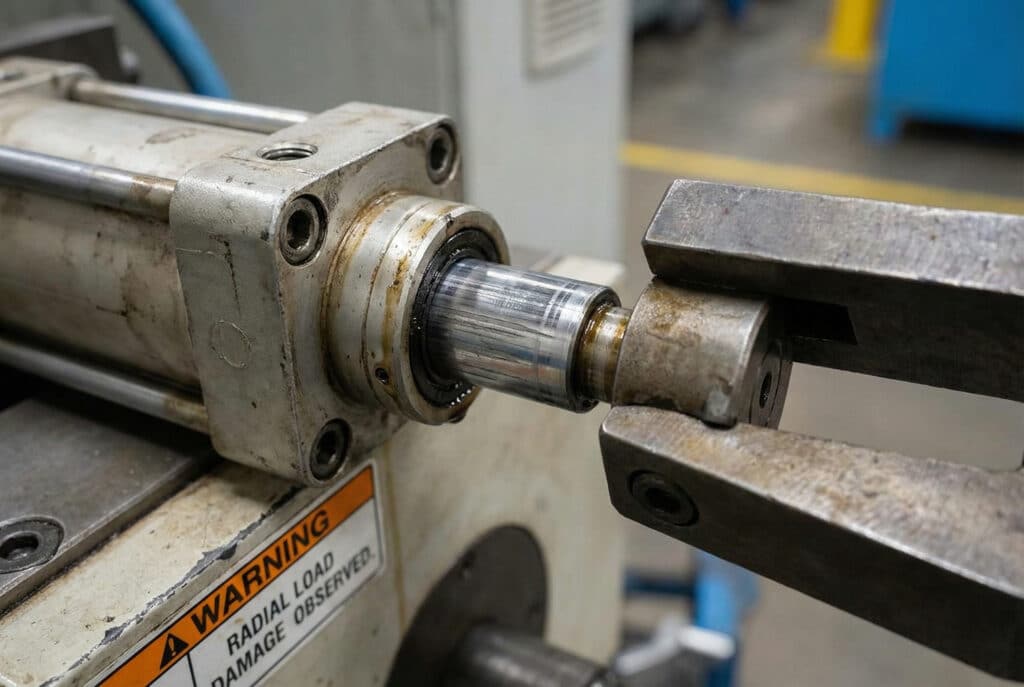

รอยขัดมันบนบูชและรอยบนก้านอยู่ตำแหน่งนาฬิกาเดียวกัน	มีความเป็นไปได้ว่าแรงปฏิกิริยาที่จุดรองรับตามทิศทางเป็นสาเหตุ	อนุภาคแข็งติดอยู่ในส่วนเดียวกัน
การติดขัดเพิ่มขึ้นเมื่อยืด	ระยะยื่น การโก่งตัวของก้าน หรือแกนไกด์ที่ตัดกันอาจเพิ่มขึ้น	ก้านงอหรือขายึดโก่ง
การสึกกลับทิศระหว่างปลายระยะชัก	แกนกระบอกสูบกับไกด์ภายนอกอาจตัดกัน	โครงที่เคลื่อนหรือข้อจำกัดจากข้อต่อ
ริมปากซีลแข็งหรือแตกร้าวสม่ำเสมอ	โหลดด้านข้างไม่ใช่คำอธิบายหลัก	อุณหภูมิหรือวัสดุไม่เข้ากัน
รอยขีดข่วนสุ่มรอบก้าน	โหลดแบริ่งตามทิศทางมีโอกาสน้อยกว่า	การปนเปื้อนหรือซีลปัดเสียหาย
เปลี่ยนซีลแล้วการรั่วกลับมา	เส้นทางโหลดหรือผิวก้านอาจยังเสียหาย	ชุดซีลผิดรุ่นหรือความเสียหายจากการติดตั้ง

จากประสบการณ์ของเรา การวินิจฉัยที่น่าเชื่อถือต้องพิจารณาทิศทาง หากแรงปฏิกิริยาภายนอกชี้ลง แต่บูช ก้าน และซีลทั้งหมดมีการสึกหลักอยู่ที่ตำแหน่งนาฬิกาอื่นที่ไม่เกี่ยวข้อง ให้เปิดรายการสาเหตุไว้ต่อไป ชิ้นส่วนที่หมุนระหว่างถอดอาจลบหลักฐานการเปรียบเทียบนี้ ดังนั้นเครื่องหมายทิศทางจึงมีค่าไม่แพ้การวัดขนาดในภายหลัง

ลำดับตรวจชิ้นส่วนโดยละเอียดอยู่ใน แบริ่งก้านช่วยป้องกันความเสียหายของซีลก้านซ้ำได้อย่างไร

เมื่อใดไกด์ภายนอกควรเป็นผู้รับโหลด

SMC ระบุความเรียบสูงสุดของผิวประกบ 0.03 mm สำหรับอินเทอร์เฟซติดตั้งโต๊ะเลื่อน MY1 และเมื่อใช้ไกด์ภายนอก ให้ไกด์นั้นรับโหลด ขณะที่กระบอกสูบทำหน้าที่สร้างแรงขับ (คู่มือการใช้งาน MY1B ของ SMC, สืบค้นเมื่อ 2026) คำว่า “ไร้ก้าน” เพียงอย่างเดียวไม่ใช่พิกัดรับโหลดแนวรัศมี

เลือกสถาปัตยกรรมตามเส้นทางโหลด:

สภาวะการใช้งาน	รูปแบบที่แนะนำ	การตรวจยืนยันที่ต้องมี
โหลดเคลื่อนที่บนรางเชิงเส้นอยู่แล้ว	กระบอกสูบมาตรฐานต่อผ่านข้อต่อลอยที่จัดแนวหรืออนุมัติ	แรงบนราง อิสระของข้อต่อ ความขนาน และตำแหน่งหยุด
เครื่องมือต้องต้านโมเมนต์ก้มเงย หันเห หรือกลิ้ง	กระบอกสูบมีไกด์หรือแคริเออร์มีไกด์	พิกัดของทุกแกนแรงและโมเมนต์ ณ จุดศูนย์ถ่วงจริง
เครื่องมือยื่นยาววางอยู่บนก้านลูกสูบ	ไกด์อิสระหรือแคริเออร์มีจุดรองรับ	แรงที่ระยะยื่นสูงสุด โมเมนต์ การโก่งตัวของก้าน และความแข็งโครงสร้าง
ต้องการรูปแบบไร้ก้านกะทัดรัด	เลือกแอคชูเอเตอร์ไร้ก้านที่มีไกด์โดยเฉพาะ หรือจับคู่รุ่นที่ทำหน้าที่ขับอย่างเดียวกับไกด์ภายนอก	แผนภาพโหลดแคริเออร์ของรุ่นที่กำหนดค่าแล้ว ความเรียบฐานยึด และตัวประกอบโหลด
หลังจัดแนวยังมีความคลาดเคลื่อนของข้อต่อเล็กน้อย	ข้อต่อลอยที่ผู้ผลิตอนุมัติ	ความเยื้องศูนย์ อิสระเชิงมุม การกินเกลียว และระยะเคลียร์รันซ์ตลอดระยะชัก

กระบอกสูบไร้ก้านแบบข้อต่อกลไกพื้นฐานอาจมีไกด์อยู่บางส่วน แต่รุ่นที่ตรงกันจริงยังมีตัวประกอบโหลด โมเมนต์ ข้อกำหนดความเรียบของฐานยึด และขีดจำกัดระยะห่างจุดรองรับที่อนุญาต รูปแบบไร้ก้านที่ทำหน้าที่ขับอย่างเดียวก็อาจต้องใช้ไกด์ภายนอก เปรียบเทียบรุ่นที่กำหนดค่าแล้ว ไม่ใช่ชื่อสถาปัตยกรรมทั่วไป

สำหรับกระบวนการปรับปรุงเครื่องโดยรวม ให้ใช้ วิธีลดโหลดด้านข้างในงานกระบอกสูบเชิงเส้น ส่วนตัวเลือกกระบอกสูบมีไกด์เปรียบเทียบอยู่ใน คู่มือเลือกกระบอกสูบมีไกด์ขนาดกะทัดรัด

ก่อนปล่อยแบบใช้งาน ให้ส่งข้อมูลต่อไปนี้ให้ผู้จำหน่าย:

ตระกูลกระบอกสูบ รูใน ระยะชัก เส้นผ่านศูนย์กลางก้าน ฐานยึด และตัวเลือกคุชชั่น
เพย์โหลดและมวลเครื่องมือ
ระยะเยื้องของจุดศูนย์ถ่วงในทุกแกน
แรงสถิต แรงจากความเร่ง แรงสัมผัสกระบวนการ แรงจากสาย และแรงหยุด
รูปแบบความเร็ว อัตรารอบ ช่วงหยุดค้าง และภาระงานต่อวัน
ทิศทางติดตั้งและรูปแบบไกด์ภายนอก
อุณหภูมิแวดล้อม การปนเปื้อน การล้างทำความสะอาด และข้อจำกัดสารหล่อลื่น
อายุใช้งานที่ต้องการ และเกณฑ์ระยะเคลียร์รันซ์ แรงเสียดทาน การรั่ว และตำแหน่งที่ยอมรับได้

ผู้จำหน่ายควรส่งข้อมูลแรงและโมเมนต์ที่อนุญาตสำหรับรุ่นที่กำหนดค่าแล้ว จุดอ้างอิงที่ใช้กับแต่ละโมเมนต์ ค่าความคลาดเคลื่อนการติดตั้งที่ต้องรักษา และกฎลดพิกัดใด ๆ กลับมา หากขาดรายการเหล่านี้ การคำนวณความดันบนพื้นที่ฉายไม่สามารถเติมช่องว่างได้

การคำนวณเป็นเพียงค่าคัดกรอง ไม่ใช่พิกัดกระบอกสูบ

SKF ใช้พื้นที่เฉพาะผลิตภัณฑ์ $A=d(B-2)$ สำหรับตระกูลบูชแบบพันเส้นใยหนึ่งตระกูล ขณะที่ igus ใช้ $A=dL$ เป็นค่าประมาณเชิงปฏิบัติสำหรับบูชพลาสติกแนวรัศมี (SKF; igus, สืบค้นเมื่อ 2026) แม้แต่นิยามพื้นที่ฉายก็ขึ้นอยู่กับโครงสร้างแบริ่งและวิธีของผู้จำหน่ายที่ตรงรุ่น

ใช้แบบจำลองแรงปฏิกิริยาจุดรองรับสองจุดเพื่อเปิดเผยการขยายจากแขนโมเมนต์ ใช้ความดันบนพื้นที่ฉายเพื่อคัดกรองวัสดุบูชที่ระบุภายใต้เงื่อนไขที่ประกาศ จากนั้นเปรียบเทียบกรณีโหลดของเครื่องจักรทั้งชุดกับขีดจำกัดโหลดด้านข้างและโมเมนต์ของกระบอกสูบรุ่นที่ตรงกัน

หยุดการคำนวณและยกระดับให้ผู้เชี่ยวชาญพิจารณาเมื่อไม่ทราบระยะห่างจุดรองรับภายใน สมมติความยาวสัมผัส โหลดเปลี่ยนแบบไดนามิก ความยืดหยุ่นของเรือนมีผล วัสดุบูชไม่มีขีดจำกัดที่ตรวจยืนยัน หรือผลลัพธ์อยู่ใกล้ขอบเขตที่เผยแพร่ ในกรณีเหล่านี้ให้ขอการวิเคราะห์จากผู้ผลิต การจำลองที่ตรวจยืนยัน หรือข้อมูลทดสอบเฉพาะการใช้งาน

ลำดับนี้ช่วยให้ผลแต่ละชนิดอยู่ในบทบาทที่ถูกต้อง สมดุลแรงอธิบายเส้นทางโหลด ความดันบนพื้นที่ฉายคัดกรองแบริ่ง และข้อมูลผู้ผลิตของรุ่นที่กำหนดค่าแล้วเป็นตัวตัดสินว่ากระบอกสูบเหมาะสมหรือไม่
