การวิเคราะห์ด้วยไฟไนต์เอลิเมนต์ (FEA)

FEA ของฝาครอบปลายกระบอกสูบภายใต้แรงกระแทกคือการวิเคราะห์โครงสร้างแบบทรานเชียนต์ เพื่อประเมินว่าชุดกระบอกสูบที่กำหนดตอบสนองต่อแรงดัน การสัมผัส หรือการเคลื่อนที่ของฐานที่เกิดขึ้นในช่วงเวลาสั้นอย่างไร โมเดลที่เชื่อถือได้ต้องเริ่มจากประวัติการรับโหลดที่วัดได้ ไม่ใช่ตัวคูณแรงกระแทกที่สมมติขึ้น ให้สร้างแบบจำลองแรงดันภายใน การสัมผัสของลูกสูบหรือเบาะลม การรองรับของกระบอก การพรีโหลดของจุดยึด แรงปฏิกิริยาที่ฐาน วัสดุไม่เชิงเส้น และพฤติกรรมการสัมผัสเป็นอินพุตแยกกัน

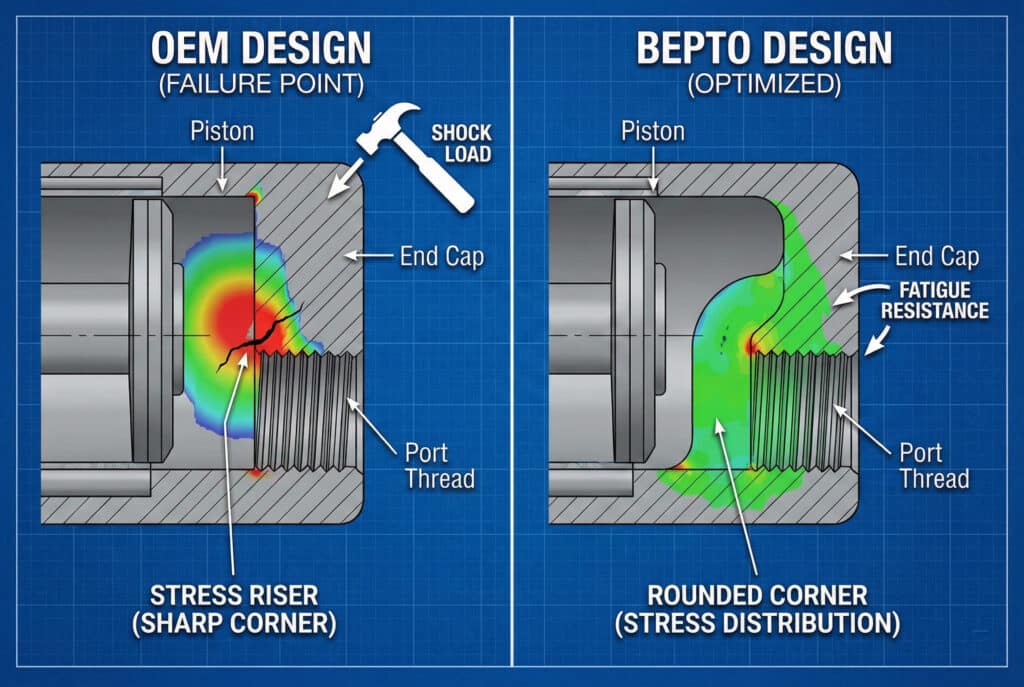

คอนทัวร์ความเค้น von Mises เพียงภาพเดียวไม่สามารถพิสูจน์ความสามารถรับแรงกระแทกได้ ภาพนั้นอาจแสดงตำแหน่งที่ความเค้นกระจุกตัวในโมเดลหนึ่ง แต่ไม่ได้พิสูจน์ว่าเงื่อนไขขอบเขต โหลดสูงสุด ข้อมูลวัสดุ หรืออายุความล้าเป็นตัวแทนของกระบอกสูบที่ติดตั้งใช้งานจริง

ประเด็นสำคัญ

โหลดจากแรงดัน พลังงานของมวลที่เคลื่อนที่ อิมพัลส์ แรงปฏิกิริยาที่ฐาน และพรีโหลดโบลต์เป็นปริมาณทางฟิสิกส์คนละชนิด

FEA แบบสถิตเชิงเส้นมีประโยชน์ก็ต่อเมื่อพิสูจน์ได้ชัดเจนแล้วว่าอิทธิพลของความเฉื่อย การสัมผัส การหน่วง และวัสดุไม่เชิงเส้นไม่มีนัยสำคัญ

ต้องประเมินการลู่เข้าของเมชจากปริมาณตอบสนองที่มีความหมายทางกายภาพ ไม่ใช่จากความเค้นสูงสุดที่มุมแหลมในอุดมคติ

การวิเคราะห์ไดนามิกแบบ explicit ต้องตรวจสอบทั้งพลังงานและการสเกลมวล ไม่ใช่พิจารณาเฉพาะความเค้น

การอนุมัติขั้นสุดท้ายต้องตรวจสอบความสอดคล้องกับข้อมูลความดัน ความเร่ง ความเครียด การกระจัด หรือความทนทานที่วัดจากชิ้นงานจริง

FEA พิสูจน์อะไรเกี่ยวกับฝาครอบปลายกระบอกสูบได้จริง

FEA สามารถประมาณการตอบสนองของรูปทรง โมเดลวัสดุ ชุดประกอบ และประวัติการรับโหลดที่กำหนดได้ ผลลัพธ์ที่มีประโยชน์สำหรับฝาครอบปลายกระบอกสูบมีดังนี้

โหลดที่ถ่ายจากขอบเขตแรงดันไปยังกระบอก ไทร์ร็อด โบลต์ เกลียว แหวนล็อก หรือจุดยึด
การกระจัดทรานเชียนต์และแรงสัมผัสระหว่างการทำงานของเบาะลมหรือการชนฮาร์ดสต็อป
ความเครียดอีลาสโตพลาสติกทั้งเชิงนอมินัลและเฉพาะที่บริเวณฟิเลต พอร์ต ร่อง บอส และที่นั่งจุดยึด
การแยกของจุดยึด การเปิดของผิวสัมผัส การเลื่อน หรือการสูญเสียพรีโหลด
ประวัติความเร่งและแรงปฏิกิริยาที่ฐานยึด
ประวัติอินพุตความล้าของฮอตสปอตที่มีความหมายทางกายภาพ

FEA ไม่สามารถกู้คืนพัลส์แรงกระแทกที่ไม่ปรากฏจากภาพนิ่ง พิสูจน์คุณภาพวัสดุที่ไม่ได้ระบุ หรือเปลี่ยนมุมแหลมในอุดมคติให้เป็นค่าพยากรณ์ความล้าจริงได้ และไม่สามารถพิสูจน์ความเข้ากันได้ ISO 15552 ทำให้ขนาดหลักและอินเทอร์เฟซติดตั้งของกระบอกสูบนิวเมติกบางประเภทเป็นมาตรฐาน แต่ไม่ได้รับรองว่าฝาครอบปลายรุ่นใดรุ่นหนึ่งจะทนสเปกตรัมแรงกระแทกได้

คู่มือการออกแบบฝาครอบปลาย ที่ครอบคลุมกว่าจะอธิบายการกักแรงดัน การติดตั้ง วัสดุ และการเข้าถึงเพื่อบำรุงรักษา บทความนี้มีขอบเขตแคบกว่า คืออธิบายวิธีสร้างโมเดลโครงสร้างแบบทรานเชียนต์ ตรวจสอบเชิงตัวเลข และยืนยันความสมเหตุสมผลทางกายภาพเมื่อมีโหลดช่วงสั้นกระทำต่อฝาครอบปลาย

สร้างโมเดลให้เป็นห่วงโซ่หลักฐานที่ต่อจากเหตุการณ์ที่วัดได้ → เส้นทางโหลดของชุดประกอบ → การตรวจสอบเชิงตัวเลข → การยืนยันความสอดคล้องกับฮาร์ดแวร์จริง → การตัดสินใจใช้งานที่กำหนดขอบเขตชัดเจน หากข้อต่อใดหายไป ให้ระบุช่องว่างนั้นแทนการซ่อนไว้ใต้ตัวคูณความปลอดภัยที่ใหญ่ขึ้น

ควรวัดอินพุตแรงกระแทกใดก่อน

เริ่มจากเหตุการณ์จริงที่โมเดลต้องทำซ้ำ คำว่า “ลูกสูบชนแรง” ไม่ใช่คำนิยามของโหลด ให้บันทึกข้อมูลระบุกระบอกสูบ ขนาดรู ช่วงชัก มวลที่เคลื่อนที่ มวลลูกสูบและลำต้น ความเร็วก่อนเริ่มชะลอ แรงดันใช้งานที่พอร์ตทั้งสอง การตั้งค่าเบาะลม รูปทรงฮาร์ดสต็อปภายนอก โครงสร้างการติดตั้ง และความเร็วรอบการทำงาน

แรงกระแทก คือเหตุการณ์แรง ความดัน หรือความเร่งฐานที่มีระยะเวลาสั้นจนความเฉื่อย การแพร่ของคลื่น การสัมผัส หรือการหน่วงอาจมีผลสำคัญต่อการตอบสนองของโครงสร้าง

หากการเปลี่ยนแปลงของโหลดเร็วกว่าความเร็วที่เทรนด์ PLC ทั่วไปจะแยกและวัดได้ ให้ใช้เครื่องมือวัดความเร็วสูง อุปกรณ์ที่ต้องใช้ขึ้นอยู่กับโหมดความขัดข้องและอาจรวมถึงรายการต่อไปนี้

ทรานสดิวเซอร์วัดแรงดันติดตั้งใกล้พอร์ตกระบอกสูบแต่ละด้าน
แอกเซลเลอโรมิเตอร์ติดตั้งที่ฝาครอบปลาย แคริเออร์ หรือฟิกซ์เจอร์
เอ็นโคเดอร์ตำแหน่งหรือเซนเซอร์วัดการกระจัดความเร็วสูง
แหวนรองวัดแรง โหลดเซลล์ หรือสต็อปที่ติดตั้งเครื่องมือวัด
สเตรนเกจติดตั้งข้างฮอตสปอตที่สงสัย
การสุ่มตัวอย่างแบบซิงโครไนซ์พร้อมระบุทริกเกอร์และแบนด์วิดท์

แรงดันที่เรกูเลเตอร์ซึ่งอยู่ไกลไม่ใช่ประวัติแรงดันตามเวลาภายในห้องปลายกระบอกสูบ ปริมาตรท่อ อัตราการไหลของวาล์ว ข้อจำกัดทางระบาย รูปทรงเบาะลม อุณหภูมิ และตำแหน่งเซนเซอร์อาจเปลี่ยนการตอบสนองทรานเชียนต์เฉพาะที่ คู่มือเบาะลมอธิบายว่าแรงดันทางระบายที่ถูกกักทำให้เกิดการชะลอใกล้ปลายช่วงชักได้อย่างไร

กำหนดกรณีโหลดแต่ละกรณีแยกกัน

กรณีโหลด	อินพุตที่ต้องใช้	รูปแบบโมเดลทั่วไป
แรงดันภายในปกติ	แรงดันห้องที่วัดได้หรือแรงดันห้องตามพิกัด	แรงดันที่ใช้กับผิวสัมผัสของไหลจริง
โหลดทรานเชียนต์ของเบาะลม	แรงดันตามเวลาของห้องปลายกระบอกสูบ	แรงดันกระจายที่เปลี่ยนตามเวลา
การสัมผัสของลูกสูบหรือสต็อป	ความเร็วสัมพัทธ์ รูปทรงสัมผัส ความแข็ง และการหน่วง	การสัมผัสไม่เชิงเส้นหรืออินพุตแรงตามเวลา ที่วัดได้
แรงปฏิกิริยาที่ฐานยึด	รูปทรงแบรกเก็ต พิน หน้าแปลน หรือทรันเนียนที่ติดตั้งจริง	ชิ้นส่วนฐานยึดที่สร้างโมเดลโดยตรง หรือข้อจำกัดระยะไกลที่มีเหตุผลรองรับ
พรีโหลดไทร์ร็อดหรือโบลต์	วิธีใช้แรงบิดประกอบและช่วงพรีโหลดที่ยืนยันแล้ว	หน้าตัดพรีเทนชันหรือโหลดเริ่มต้นของโบลต์
แรงกระแทกหรือการสั่นสะเทือนภายนอก	ความเร่งฐานหรือสเปกการตอบสนองต่อแรงกระแทก	ประวัติการเคลื่อนที่ของฐานหรือวิธีสเปกตรัมการตอบสนอง
สภาวะความร้อน	อุณหภูมิก๊าซ อุณหภูมิแวดล้อม และอุณหภูมิชิ้นส่วน	คุณสมบัติวัสดุที่ขึ้นกับอุณหภูมิและพรีโหลดจากความร้อน

โมเดลฝาครอบปลายที่มีหลักฐานรองรับจะแยกแรงดัน การสัมผัส พรีโหลด การรองรับของกระบอก และแรงปฏิกิริยาที่ฐานยึดออกจากกัน ไม่ซ่อนไว้ในเงื่อนไขขอบเขตตามอำเภอใจค่าเดียว

พลังงานจลน์ ระยะหยุด แรงดัน และอิมพัลส์แตกต่างกันอย่างไร

พลังงานจลน์ของมวลที่เคลื่อนที่ก่อนชะลอมีค่าเป็นดังนี้

E_k = \frac{1}{2}mv^2

$m$ คือมวลที่เคลื่อนที่อย่างมีผล และ $v$ คือความเร็วก่อนเหตุการณ์หยุด หากสมมติว่าแรงหยุดเฉลี่ยคงที่กระทำตลอดระยะ $s$ ค่าตรวจสอบเบื้องต้นจากพลังงานจะเป็นดังนี้

F_{\mathrm{avg}} \approx \frac{E_k}{s}

ค่านี้ไม่ใช่แรงสูงสุดที่กระทำต่อฝาครอบปลาย เพราะไม่ได้รวมงานขับเคลื่อนนิวเมติกที่เกิดต่อเนื่อง งานจากแรงโน้มถ่วง พลังงานยืดหยุ่น การหน่วง การดีดกลับ และรูปร่างของพัลส์แรงตามเวลา

ตัวอย่างเช่น หากมวลที่มีผล 5 kg เคลื่อนที่ด้วยความเร็ว 1 m/s พลังงานจลน์เท่ากับ 2.5 J การหยุดภายใน 5 mm ต้องใช้แรงเฉื่อยเฉลี่ยประมาณ 500 N แต่หากหยุดภายใน 1 mm แรงเฉื่อยเฉลี่ยจะเพิ่มเป็นประมาณ 2,500 N ค่าสูงสุดจริงอาจสูงหรือต่ำกว่านี้ตามความแข็ง การหน่วง ประวัติแรงดัน ระยะเวลาสัมผัส และการดีดกลับ

แรงดันภายในสร้างแรงลัพธ์แบบกระจายดังนี้

F_p = pA

$p$ คือแรงดันเกจของห้อง และ $A$ คือพื้นที่สัมผัสของไหลที่ฉายจริงตามเส้นทางโหลดที่กำลังตรวจสอบ หากแรงทั้งสองไม่ได้กระทำในเวลาและทิศทางเดียวกันในเหตุการณ์ที่วัดได้ อย่านำแรงนี้ไปบวกกับค่าสูงสุดของแรงกระแทก

อิมพัลส์แสดงแรงที่กระทำตลอดช่วงเวลา

J = \int_{t_1}^{t_2} F(t)\,dt = \Delta(mv)

เหตุการณ์สองแบบอาจถ่ายอิมพัลส์เท่ากันแต่มีระยะเวลาต่างกัน จึงสร้างแรงสูงสุดต่างกันได้ ดังนั้นจึงไม่สามารถจำลองเหตุการณ์กระแทกทุกแบบด้วยโหลดสถิตเทียบเท่าที่กำหนดจากโมเมนตัมหรือพลังงานเพียงอย่างเดียว

แคตตาล็อก DSBC ปี 2026 ของ Festo ให้ค่ามาตรฐานสำหรับประเมินขนาด ในช่วงรูมาตรฐาน 32-125 mm ระบุพลังงานกระแทกสูงสุดที่ปลายช่วงชักไว้ 0.4 J ถึง 3.3 J ตามขนาด และข้อควรระวังของฐานทรันเนียน DAMT จำกัดพลังงานสูงสุดไว้ที่ 0.1 J ค่านี้เป็นขีดจำกัดของผลิตภัณฑ์ที่ประกอบตามเงื่อนไขเฉพาะ ไม่ใช่อินพุต FEA สากล (แคตตาล็อก Festo DSBC)

ใช้ เครื่องคำนวณพลังงานเบาะลมของกระบอกสูบเฉพาะสำหรับตรวจสอบเบื้องต้นของพลังงานมวลที่เคลื่อนที่และงานขับเคลื่อนที่เกิดต่อเนื่อง เครื่องมือนี้ไม่คำนวณความเค้นฝาครอบปลาย แรงสัมผัส การสูญเสียพรีโหลดโบลต์ หรืออายุความล้า

เมื่อใด FEA แบบสถิตเชิงเส้นจึงไม่เพียงพอ

สามารถใช้ FEA แบบสถิตเชิงเส้นเป็นการตรวจสอบเบื้องต้นได้ หากโครงสร้างยังอยู่ในช่วงยืดหยุ่น สถานะการสัมผัสไม่เปลี่ยน การเสียรูปมีขนาดเล็ก โหลดกระทำช้ากว่าคาบธรรมชาติของโครงสร้าง และโหลดสถิตเทียบเท่าที่มีหลักฐานรองรับเป็นตัวแทนเหตุการณ์นั้น ให้บันทึกเหตุผลที่ยืนยันว่าแต่ละเงื่อนไขเป็นจริง

ให้ใช้การวิเคราะห์ทรานเชียนต์เมื่อรายการใดรายการหนึ่งต่อไปนี้มีความสำคัญ

ระยะเวลาของโหลดใกล้เคียงกับคาบธรรมชาติของโครงสร้าง
ความเฉื่อยทำให้แรงปฏิกิริยาหรือการกระจายความเค้นเปลี่ยนไป
ลูกสูบ เบาะลม ลูกยาง สต็อป หรือฐานยึดสัมผัสหรือแยกออกจากกัน
พรีโหลดจุดยึดเปลี่ยนไป หรือผิวประกบเปิดออก
ความแข็งไม่เชิงเส้นของชิ้นส่วนยางหรือพอลิเมอร์มีผลสำคัญ
เกิดการครากเฉพาะที่และความเค้นกระจายตัวใหม่
การดีดกลับทำให้เกิดพัลส์โหลดครั้งที่สอง
ค่าสูงสุดของโหลดแรงดันและโหลดสัมผัสเกิดคนละเวลา

ตัวแก้สมการทรานเชียนต์แบบ implicit มักมีประสิทธิภาพกับความไม่เชิงเส้นระดับกลางและเหตุการณ์ที่ค่อนข้างยาว ส่วนตัวแก้แบบ explicit มักเหมาะกับการสัมผัสรุนแรง แรงกระแทกช่วงสั้น และการแยกตัวที่ซับซ้อน ไม่ว่าจะเลือกตัวแก้แบบใด ก็ยังต้องมีประวัติโหลดทางกายภาพและหลักฐานการลู่เข้า

Abaqus ระบุว่าในโมเดลไดนามิกแบบ explicit ที่เป็นอะเดียแบติก พลังงานรวมควรคงที่เกือบตลอด และพจน์พลังงานเทียมควรเล็กจนละเลยได้เมื่อเทียบกับพลังงานจริง (เอกสารการวิเคราะห์ไดนามิกแบบ explicit ของ Abaqus) หากใช้การสเกลมวลเพื่อเพิ่มช่วงเวลาคงตัว ให้บันทึกมวลที่เพิ่ม ตำแหน่งที่เพิ่ม และผลต่อความเฉื่อย Abaqus ยังเตือนว่าการวิเคราะห์ไดนามิกที่ถูกต้องต้องป้อนมวลและความเฉื่อยจริงให้ถูกต้อง (เอกสารการสเกลมวลของ Abaqus)

ควรกำหนดข้อจำกัดให้ฝาครอบปลาย กระบอก จุดยึด และฐานอย่างไร

สร้างโมเดลชุดประกอบให้ละเอียดพอที่จะทำซ้ำความแข็งและการถ่ายโหลดได้ การตรึงผิวตัดของฝาครอบปลายทั้งหมดจะยับยั้งการหมุน อาจประเมินความเค้นเฉพาะที่สูงเกินจริง และอาจเลี่ยงจุดยึดหรือการสัมผัสของกระบอกที่ถ่ายแรงปฏิกิริยาจริง

ชุดกระบอกสูบนิวเมติกแบบกะทัดรัดที่ถอดแยก แสดงฝาครอบปลาย ลูกสูบ กระบอก จุดยึด และซีล

ชุดกระบอกสูบที่ถอดแยกช่วยระบุชิ้นส่วนที่กำหนดเส้นทางโหลดของฝาครอบปลายได้ รูปลักษณ์ภายนอกของผลิตภัณฑ์เพียงอย่างเดียวไม่บอกความแข็งของการสัมผัส พรีโหลด วัสดุ หรือความสามารถรับแรงกระแทก

ให้ใส่รายการต่อไปนี้ในโมเดล หรือระบุเหตุผลที่ลดรูป

อินเทอร์เฟซกระบอก-ฝาครอบ: หน้าแปลน การย้ำ เกลียว แหวนล็อก ไทร์ร็อด หรือจุดยึดโบลต์
จุดยึด: ช่วงพรีโหลด การขบเกลียว การสัมผัสของหัวหรือแหวนรอง และโอกาสแยกออก
ซีลและร่อง: ใส่ขอบเขตแรงดันและการสัมผัสเฉพาะเมื่อมีผลต่อการตอบสนองโครงสร้าง และอย่ากำหนดให้ซีลมีความแข็งเท่ากับชิ้นส่วนรองรับโลหะ
พอร์ตและรูตัดขวาง: คงรายละเอียดไว้หากขัดจังหวะเส้นทางความเค้นใกล้ฮอตสปอต
ฐานยึด: ทำซ้ำองศาอิสระของพิน ความยืดหยุ่นของแบรกเก็ต การสัมผัสหน้าแปลน แบริ่งทรันเนียน หรือระยะห่างของเคลวิส
สมมาตร: ใช้เฉพาะเมื่อรูปทรง พรีโหลด การสัมผัส การติดตั้ง และโหลดที่ขึ้นกับเวลาเป็นสมมาตรทั้งหมด

พรีเทนชันจากแรงบิดประกอบมีความไม่แน่นอนหากไม่ได้ควบคุมความสัมพันธ์ระหว่างแรงบิดกับแรงดึงและแรงเสียดทาน ใช้ช่วงพรีโหลดหรือค่าการยืดของโบลต์ที่วัดได้ แทนค่าค่าเดียวที่ดูแม่นยำแต่ไม่มีหลักฐาน สำหรับชุดไทร์ร็อด การวิเคราะห์ความขัดข้องของไทร์ร็อดอธิบายเหตุผลที่ต้องตรวจสอบรากเกลียว ความไม่สมดุลของพรีโหลด และความยืดหยุ่นของฐานยึดแยกกัน

จากประสบการณ์การทบทวนชุดประกอบนิวเมติก การร่างเส้นทางโหลดมักช่วยแก้ประเด็นการสร้างโมเดลระยะแรกได้เร็วกว่าการทำเมชให้ละเอียดขึ้น เพราะบังคับให้ทีมระบุขอบเขตแรงดัน คู่สัมผัส เส้นทางพรีโหลด และองศาอิสระของฐานยึดให้ชัดก่อนเปรียบเทียบผลคอนทัวร์

ต้องใช้โมเดลวัสดุ การสัมผัส และโบลต์แบบใด

ใช้ข้อกำหนดและสภาวะวัสดุจริง โดยรวมชนิดโลหะ สภาพการอบหรือปรับปรุง องค์ประกอบจากกระบวนการหล่อ การอบชุบ ผิวสำเร็จ และเกณฑ์คุณสมบัติขั้นต่ำ การใช้เพียงเส้นโค้ง “อะลูมิเนียม” ทั่วไปกับฝาครอบปลายหล่อที่มีฟิเลตเฉพาะที่ การกระจายรูพรุน และพอร์ตที่ผ่านการกลึงยังไม่เพียงพอ

สำหรับการตรวจสอบแบบยืดหยุ่น ให้บันทึกโมดูลัสยังก์ อัตราส่วนปัวซอง ความหนาแน่น และอุณหภูมิ หากพิจารณาการครากเฉพาะที่ ให้เพิ่มเส้นโค้งความเค้นจริง-ความเครียดพลาสติกและโมเดลการแข็งตัวที่มีหลักฐานรองรับ สำหรับการวิเคราะห์พลาสติกซ้ำหรือความล้าแบบรอบต่ำ ให้ใช้ข้อมูลที่เป็นตัวแทนของวัสดุ สภาพการผลิต ความเค้นเฉลี่ย ความหยาบผิว และอุณหภูมิ

อินพุตการสัมผัสก็ต้องมีหลักฐานรองรับเช่นกัน

สูตรการสัมผัสในแนวตั้งและค่าความคลาดเคลื่อนการแทรก
ช่วงสัมประสิทธิ์แรงเสียดทาน
การแทนค่าการหน่วงหรือชั้นวัสดุที่ยอมตัวได้
ระยะเคลียร์แรนซ์และการสวมอัด
พรีโหลดของจุดยึด
ความแข็งของซีล ลูกยาง หรือพอลิเมอร์ที่ขึ้นกับอัตราความเครียดและอุณหภูมิ

อย่าทำให้โมเดลเสถียรเชิงตัวเลขด้วยค่าสัมประสิทธิ์แรงเสียดทานสูงที่ไม่เป็นตัวแทนของชุดประกอบ และอย่ารายงานความเค้นสูงสุดที่ขอบสัมผัสเป็นผลการเสียหายของวัสดุโดยไม่ตรวจว่ารัศมีจริงถูกรวมในรูปทรงแล้วหรือไม่ และความเค้นที่ตำแหน่งห่างจากขอบสัมผัสลู่เข้าหรือไม่

ทำการศึกษาการลู่เข้าของเมชและช่วงเวลาอย่างไร

การศึกษาการทำเมชละเอียดต้องตรวจว่าปริมาณทางกายภาพที่ใช้ตัดสินใจมีเสถียรภาพหรือไม่ ให้ติดตามการตอบสนองหลายรายการดังต่อไปนี้

การลู่เข้าของเมช หมายถึงการที่การตอบสนองทางกายภาพที่เลือกเข้าใกล้ค่าคงที่ เมื่อการแบ่งย่อยเชิงพื้นที่ถูกทำให้ละเอียดขึ้นอย่างเป็นระบบ

การกระจัดของฝาครอบปลายที่จุดซึ่งกำหนดไว้
แรงปฏิกิริยาและอิมพัลส์ที่ฐานยึด
แรงโบลต์หรือการเปิดของรอยต่อ
แรงสัมผัสและระยะเวลาสัมผัส
ความเค้นเฉลี่ยเชิงปริมาตรหรือความเค้นตามแนวเส้นทางที่อยู่ห่างจากขอบซึ่งเกิดเอกฐาน
ช่วงความเครียดอีลาสโตพลาสติกของฟิเลตจริง
พลังงานรวม พลังงานจลน์ พลังงานภายใน พลังงานสัมผัส พลังงานอาวร์กลาส และพลังงานเทียม

ให้รันเมชที่ทำให้ละเอียดขึ้นอย่างเป็นระบบอย่างน้อยสามระดับรอบเส้นทางโหลด ระบุสูตรเอลิเมนต์ ลำดับ ขนาด การทำให้ละเอียดเฉพาะที่ การแบ่งย่อยการสัมผัส และตัวชี้วัดคุณภาพ ความเค้นโหนดสูงสุดที่เพิ่มขึ้นไม่สิ้นสุดเมื่อทำเมชละเอียดขึ้นตรงมุมเว้าคมสนิทไม่ใช่ตัวชี้วัดการลู่เข้า Ansys อธิบายว่ามุมแหลม โหลดจุด และข้อจำกัดจุดอาจสร้างเอกฐานความเค้นที่ทำให้ความเค้นสูงสุดไม่ลู่เข้า (บทเรียน Ansys เรื่องการประเมินเอกฐานความเค้น)

ในการวิเคราะห์ทรานเชียนต์ ให้ทำให้ช่วงเอาต์พุตและการควบคุมเวลาของตัวแก้สมการละเอียดขึ้นด้วย ไม่ใช่เฉพาะเมชเชิงพื้นที่ เปรียบเทียบแรงสูงสุด อิมพัลส์ ระยะเวลาสัมผัส การกระจัด ประวัติความเครียด และสมดุลพลังงาน หากลดช่วงเวลาแล้วค่าผลลัพธ์เหล่านี้เปลี่ยนอย่างมีนัยสำคัญ ผลการวิเคราะห์ก่อนหน้านั้นยังไม่มีการลู่เข้าตามเวลา

ใช้ตารางต่อไปนี้ในรายงานการวิเคราะห์

การศึกษา	การเปลี่ยนแปลง	การกระจัด	แรงสัมผัสสูงสุด	ช่วงความเครียดฮอตสปอต	การตรวจพลังงานหรือเศษเหลือ	การตัดสิน
M1/T1	เมชฐานและการควบคุมเวลา	บันทึก	บันทึก	บันทึก	บันทึก	ไม่อนุมัติโดยลำพัง
M2/T1	ทำเมชเฉพาะที่ละเอียดขึ้น	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	ตรวจสอบการลู่เข้าเชิงพื้นที่
M3/T1	ทำเมชเฉพาะที่ละเอียดขึ้นอีก	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	ตรวจสอบแนวโน้มของเมช
M3/T2	ลดช่วงเวลา/ระยะห่างเอาต์พุต	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	ตรวจสอบแนวโน้มตามเวลา
M3/T3	ลดหรือนำการสเกลมวลออก	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	เปรียบเทียบ	ตรวจสอบความไวต่อความเฉื่อย

กำหนดเกณฑ์ยอมรับก่อนดูผลลัพธ์ที่ต้องการ โครงการต่างกันอาจใช้ขีดจำกัดการกระจัด แรงโบลต์ ความเครียด และความคลาดเคลื่อนพลังงานต่างกัน แต่ต้องตั้งเกณฑ์โดยพิจารณาผลกระทบของความคลาดเคลื่อนและความแม่นยำในการตรวจสอบที่ทำได้

ผลลัพธ์ใดสำคัญนอกเหนือจากคอนทัวร์ความเค้น von Mises

อย่าดูเฉพาะเฟรมเดียวที่มีค่าสีสูงสุด ให้ทบทวนประวัติการตอบสนองทั้งหมด กราฟที่มักมีประโยชน์ที่สุดมีดังนี้

แรงดัน แรงสัมผัส แรงปฏิกิริยาที่ฐานยึด และความเร่งตามเวลา
การกระจัดและการเปิดของรอยต่อตามเวลา
แรงโบลต์ตามเวลา
ความเค้นหลักและทิศทางความเครียดที่จุดเริ่มร้าวที่คาดไว้
การสะสมของความเครียดพลาสติก
สถานะการสัมผัสและการเลื่อน
ประวัติพลังงาน
แรงภายในหน้าตัดที่ผ่านรอยต่อกระบอก-ฝาครอบ
ผลตามแนวเส้นทางหรือผลเฉลี่ยรอบฟิเลตจริง

ความเค้น von Mises เหมาะกับการตรวจสอบเบื้องต้นเรื่องการครากของโลหะเหนียวหลายชนิด แต่ไม่ใช่เกณฑ์ตัดสินครบถ้วนสำหรับชิ้นงานหล่อเปราะ จุดยึดเกลียว อินเทอร์เฟซกาว การอัดรีดของซีล หรือการเติบโตของรอยร้าว ความเค้นหลักสูงสุด ช่วงความเครียด ความเค้นแบริง อัตราการใช้พิกัดจุดยึด ปริมาณทางกลศาสตร์การแตกหัก หรือโมเดลการเสียหายเฉพาะวัสดุอาจสำคัญกว่า

ให้ตรวจสอบเวลาที่เกิดเหตุการณ์ด้วย หากแรงปฏิกิริยาที่ฐานยึดถึงค่าสูงสุดช้ากว่าแรงดันห้อง หรือมีค่าสูงสุดครั้งที่สองหลังการดีดกลับ โหลดสถิตแบบรวมค่าเดียวอาจบดบังสภาวะที่ครองการตอบสนอง

เปลี่ยนโหลดกระแทกซ้ำเป็นการประเมินความล้าอย่างไร

อย่าอ้างว่าโมเดล FEA “ทดสอบแรงกระแทกหลายพันครั้ง” เพียงเพราะตัวแก้สมการคำนวณโหลดทรานเชียนต์หนึ่งครั้ง ให้ดึงประวัติความเค้นหรือความเครียดที่เสถียรจากตำแหน่งทางกายภาพซึ่งผ่านการตรวจสอบการลู่เข้าของเมช คำนวณจำนวนรอบที่เกี่ยวข้อง และใช้ข้อมูลความล้าที่ตรงกับวัสดุและสภาพการผลิต

สำหรับการประเมินรอบสูงแบบยืดหยุ่นเชิงเส้น สามารถใช้ข้อมูลความเค้น-อายุได้หลังปรับแก้ความเค้นเฉลี่ย ผิว ขนาด ร่องบาก อุณหภูมิ และความเชื่อถือได้ หากเกิดความเครียดพลาสติกเฉพาะที่ วิธีความเครียด-อายุหรือวิธีความล้าไม่เชิงเส้นอื่นมักเหมาะสมกว่า

โมเดลตรวจสอบเบื้องต้นทั่วไปสำหรับโหลดแอมพลิจูดแปรผันคือผลรวมความเสียหายสะสมเชิงเส้นของ Miner

D = \sum_i \frac{n_i}{N_i}

$n_i$ คือจำนวนครั้งที่ใช้ช่วง $i$ และ $N_i$ คืออายุที่คาดไว้ของช่วงนั้น โมเดลนี้ไม่รวมลำดับโหลดทั้งหมด โหลดเกิน ความเค้นตกค้าง การกัดกร่อน หรือผลของการปิดรอยร้าว ให้ถือเป็นหนึ่งในหลายโมเดลความล้า ไม่ใช่วิธีพิสูจน์สากล

Abaqus อธิบายว่าการจำลองทุกไซเคิลโดยตรงอาจมีต้นทุนการคำนวณสูงเกินไป จึงคำนวณเพียงบางไซเคิลด้วยแนวทาง direct cyclic แล้วอนุมานต่อด้วยกฎความล้า (เอกสารการวิเคราะห์ความล้ารอบต่ำแบบ direct cyclic ของ Abaqus) วิธีวิเคราะห์ความล้านี้ก็ยังต้องใช้โหลดที่เป็นตัวแทนและยืนยันความสอดคล้องกับการทดสอบจริง

ตรวจสอบจุดเริ่มเสียหายจริงและบันทึกการผลิต แม้ความเค้นนอมินัลของโมเดลดูยอมรับได้ รูพรุน โคลด์ชัต รอยจากการกลึง ความเสียหายของเกลียว พรีโหลดไทร์ร็อดไม่สม่ำเสมอ และการกัดกร่อนอาจเป็นตัวกำหนดอายุการใช้งาน

ตรวจสอบโมเดลด้วยการทดสอบทางกายภาพอย่างไร

ASME V&V 10-2019 (R2025) ให้กรอบงานสำหรับการตรวจสอบเชิงตัวเลข การยืนยันความสมเหตุสมผลทางกายภาพ และการหาปริมาณความไม่แน่นอนของกลศาสตร์ของแข็งเชิงคำนวณ (ASME V&V 10) การยืนยันความสมเหตุสมผลทางกายภาพ คือการประเมินว่าโมเดลคำนวณแทนระบบจริงได้แม่นยำเพียงใดเมื่อใช้ตามวัตถุประสงค์ ให้แยกแนวคิดสองส่วนนี้ในการทำงานจริง

การตรวจสอบเชิงตัวเลข: สมการถูกแก้ได้ถูกต้องสำหรับโมเดลที่เลือกหรือไม่ ให้ตรวจเมช ช่วงเวลา พลังงาน การสัมผัส และความไวของตัวแก้สมการ
การยืนยันความสมเหตุสมผลทางกายภาพ: โมเดลแทนกระบอกสูบจริงได้หรือไม่เมื่อใช้ตามวัตถุประสงค์ เปรียบเทียบค่าพยากรณ์กับการตอบสนองทางกายภาพที่วัดได้และหาปริมาณความแตกต่าง

ความน่าเชื่อถือของโมเดลเป็นห่วงโซ่เดียวกัน ผลคอนทัวร์ที่จัดทำอย่างดีไม่สามารถชดเชยโหลดที่ไม่ได้วัด การแบ่งย่อยที่ไม่ลู่เข้า หรือการยืนยันความสอดคล้องทางกายภาพที่ขาดหาย

ดำเนินการตรวจสอบเป็นลำดับขั้น

ตรวจสอบมวล จุดศูนย์ถ่วง พรีโหลดจุดยึด และการเสียรูปจากแรงดันสถิต
เปรียบเทียบความถี่ธรรมชาติของโหมดหรือการตอบสนองไดนามิกระดับต่ำเมื่อจำเป็น
ดำเนินเหตุการณ์เบาะลมหรือแรงกระแทกต่ำกว่าค่าเกณฑ์ พร้อมวัดแรงดัน การเคลื่อนที่ ความเร่ง และความเครียดแบบซิงโครไนซ์
เปรียบเทียบรูปร่างคลื่น เวลาที่เกิด ระยะเวลาสัมผัส ค่าสูงสุด อิมพัลส์ และการเสียรูปตกค้าง
หาปริมาณความไม่แน่นอนของเซนเซอร์และความคลาดเคลื่อนของโมเดล
เพิ่มความรุนแรงเฉพาะภายในแผนทดสอบที่อนุมัติและขอบเขตที่จำกัดอย่างปลอดภัย
ตรวจสอบฝาครอบปลาย จุดยึด รอยต่อกระบอก ซีล และฐานยึดหลังการทดสอบ

ISO 10099 กำหนดเกณฑ์การตรวจสอบขั้นสุดท้ายและการยอมรับสำหรับกระบอกสูบนิวเมติกก้านเดี่ยวแบบสองทางบางประเภท สามารถใช้เป็นส่วนหนึ่งของแผนทดสอบผลิตภัณฑ์ได้ แต่ไม่ทดแทนการตรวจสอบแรงกระแทกเฉพาะโครงการหรือ V&V ของโมเดลคำนวณ

แพ็กเกจทบทวน FEA ควรมีอะไรบ้าง

ผู้ทบทวนต้องสามารถทำซ้ำการตัดสินใจทางวิศวกรรมได้โดยไม่ต้องเดาว่าใช้โหลด วัสดุ หรือเงื่อนไขข้อจำกัดใด ให้รวมรายการต่อไปนี้

วัตถุประสงค์ของโมเดลและโหมดความขัดข้องที่ไม่รวม
เลขแก้ไขแบบ วัสดุหรือรูปทรงที่ลดรูป และสภาพการผลิต
ประวัติโหลดทั้งหมดพร้อมแหล่งที่มา แบนด์วิดท์ การซิงโครไนซ์ และความไม่แน่นอน
แหล่งข้อมูลวัสดุและการขึ้นกับอุณหภูมิหรือความเร็ว
พรีโหลดจุดยึดและสมมติฐานการสัมผัส
ชนิดตัวแก้สมการ การตั้งค่าควบคุม สูตรเอลิเมนต์ และเวอร์ชันซอฟต์แวร์
ตารางการลู่เข้าของเมชและช่วงเวลา
การตรวจพลังงาน เศษเหลือ พลังงานเทียม และการสเกลมวล
วิธีดึงค่าฮอตสปอตและการจัดการเอกฐาน
เกณฑ์อนุมัติที่กำหนดก่อนทบทวนผลลัพธ์สุดท้าย
วิธีวิเคราะห์ความล้า สเปกตรัมรอบ ตัวคูณแก้ไข และความไม่แน่นอน
การตั้งค่าทดสอบทางกายภาพ การสอบเทียบเซนเซอร์ กราฟเปรียบเทียบ และความคลาดเคลื่อน
ช่วงการใช้งานที่อนุมัติและความเสี่ยงที่ยังไม่ได้แก้

จำกัดขอบเขตการใช้ข้อสรุปให้ชัดเจน “เป็นไปตามประวัติแรงดัน 6 bar ที่วิเคราะห์ภายในช่วงฐานยึดและพรีโหลดที่บันทึกไว้ รวมถึงเหตุการณ์หยุดที่วัดได้ 0.8 m/s” เป็นข้อสรุปที่ทบทวนได้ ส่วน “ฝาครอบที่ปรับให้เหมาะสมจะไม่แตกร้าวไม่ว่าเมื่อใด” เป็นข้อสรุปที่ทบทวนไม่ได้

หากการออกแบบไม่ผ่านเกณฑ์ ให้เปลี่ยนเส้นทางโหลดก่อนเพิ่มความหนาฝาครอบเพียงอย่างเดียว ลดความเร็วเข้า เพิ่มระยะหยุด แก้การตั้งค่าเบาะลม เพิ่มโช้กอัปซอร์บภายนอกที่มีพิกัด เพิ่มความแข็งฐานยึด ขยายฟิเลตจริง ย้ายพอร์ตออกจากบริเวณที่มีความเข้มความเค้นวิกฤต หรือจัดการพรีโหลด คู่มือการเลือกขนาดโช้กอัปซอร์บภายนอก และ คู่มือแรงที่ปลายช่วงชัก อธิบายการเปลี่ยนแปลงระดับระบบที่ช่วยลดโหลดทรานเชียนต์

คำถามที่พบบ่อยเกี่ยวกับ FEA ของฝาครอบปลายกระบอกสูบ

ใช้ตัวคูณความปลอดภัยแบบสถิตแทนแรงกระแทกทรานเชียนต์ได้หรือไม่

ทำได้เฉพาะเมื่อพิสูจน์แล้วว่าความเฉื่อย การสัมผัส การหน่วง ระยะเวลาของโหลด การเปิดของรอยต่อ และวัสดุไม่เชิงเส้นไม่เปลี่ยนการตอบสนองหลัก ตัวคูณสถิติอาจมีประโยชน์กับกลุ่มเหตุการณ์ที่คล้ายกันและผ่านการสอบเทียบ แต่ไม่สามารถแทนประวัติแรงตามเวลาหรือแรงดันตามเวลาที่วัดได้อย่างสากล

ตำแหน่งที่มีความเค้น von Mises สูงสุดคือจุดเสียหายหรือไม่

ไม่จำเป็น ค่าสูงสุดอาจเกิดจากมุมที่เป็นเอกฐาน ข้อจำกัดจุด ขอบสัมผัส หรือสิ่งประดิษฐ์จากเมช ก่อนสรุปจุดเริ่มร้าว ให้ตรวจการลู่เข้า รัศมีจริง ความเค้นหรือความเครียดตามระยะทางทางกายภาพ ทิศทางหลัก โหมดการเสียหายของวัสดุ ตำหนิการผลิต และหลักฐานการแตกหัก

เมชรอบฟิเลตฝาครอบปลายควรละเอียดเพียงใด

ต้องละเอียดพอให้การกระจัด แรงปฏิกิริยา โหลดโบลต์ แรงสัมผัส และความเค้นหรือความเครียดฮอตสปอตที่ใช้ตัดสินใจมีเสถียรภาพเมื่อทำการแบ่งย่อยอย่างเป็นระบบ ไม่มีขนาดเอลิเมนต์สากล รัศมีรูปทรง ลำดับเอลิเมนต์ วัสดุไม่เชิงเส้น การสัมผัส และความแม่นยำที่ต้องการเป็นตัวกำหนดเมช

ผ่าน ISO 15552 แล้วพิสูจน์ความแข็งแรงต่อแรงกระแทกหรือไม่

ไม่ใช่ ISO 15552 ครอบคลุมขนาดหลัก อินเทอร์เฟซติดตั้ง และความเข้ากันได้ของกระบอกสูบตามชั้นที่กำหนด ความสามารถรับแรงกระแทกขึ้นอยู่กับผลิตภัณฑ์และงานใช้งาน จึงต้องมีขีดจำกัดของผู้ผลิต การวิเคราะห์ และการตรวจสอบเส้นทางโหลดที่ติดตั้งจริง

FEA พยากรณ์อายุความล้าของฝาครอบปลายได้อย่างแม่นยำหรือไม่

ไม่ใช่ FEA ให้ประวัติความเค้นหรือความเครียดของโมเดลที่ระบุได้ แต่อายุความล้ายังได้รับผลจากการกระจายของวัสดุ คุณภาพงานหล่อ สภาพผิว พรีโหลด ความเค้นเฉลี่ย สภาพแวดล้อม สเปกตรัมโหลด และโมเดลความเสียหายที่เลือก ให้รายงานช่วงหรือหลักฐานด้านความเชื่อมั่น และตรวจสอบกับฮาร์ดแวร์ที่เป็นตัวแทน

แหล่งที่มาและเอกสารอ้างอิงทางเทคนิค

สรุป: ใช้ FEA เป็นโมเดลที่ตรวจสอบแล้ว ไม่ใช่แค่ภาพคอนทัวร์สี

ความสามารถรับแรงกระแทกของฝาครอบปลายขึ้นอยู่กับห่วงโซ่ทั้งหมด ตั้งแต่การเคลื่อนที่และแรงดันที่วัดได้ ไปจนถึงการสัมผัส พรีโหลด การรองรับของกระบอก การติดตั้ง วัสดุ และสภาพการผลิต ให้คำนวณพลังงานและแรงดันแยกกัน เลือกตัวแก้สมการให้เหมาะกับเหตุการณ์ พิสูจน์การลู่เข้าของเมชและช่วงเวลา ตรวจพลังงานเชิงตัวเลข และเปรียบเทียบประวัติที่พยากรณ์กับฮาร์ดแวร์จริง

กระบวนการนี้ไม่ได้รับประกันอายุการใช้งานที่แน่นอน แต่ให้ผลลัพธ์ที่นำไปใช้ได้มากกว่า ได้แก่ ช่วงการใช้งานที่ติดตามย้อนกลับได้ ความไม่แน่นอนที่ทราบ และรายการเปลี่ยนแปลงการออกแบบที่จำเป็นเมื่อฝาครอบปลาย สต็อป เบาะลม จุดยึด หรือฐานยึดปัจจุบันไม่สามารถทนเหตุการณ์ที่วัดได้

หากต้องการความช่วยเหลือในการทบทวนแบบกระบอกสูบ เหตุการณ์แรงกระแทกที่วัดได้ รายงาน FEA หรือโครงสร้างทดแทน โปรดส่งข้อมูลระบุโมเดล แรงดันใช้งาน ข้อมูลการเคลื่อนที่ รายละเอียดฐานยึด และหลักฐานการทดสอบที่มีผ่าน หน้าติดต่อด้านเทคนิค
