การวิเคราะห์สาเหตุรากของการแตกหักของก้านลูกสูบ: การเสียหายจากการดัดเทียบกับแรงดึง

การวิเคราะห์การแตกหักของก้านลูกสูบไม่ควรเริ่มจากการเลือกคำว่า “การดัด” หรือ “แรงดึง” จากภาพถ่าย การดัดเป็นรูปแบบการรับโหลดที่ทำให้ด้านหนึ่งของก้านอยู่ภายใต้แรงดึงและอีกด้านอยู่ภายใต้แรงอัด การสืบสวนที่ดีต้องระบุแยกกันว่าโหลดที่กระทำคืออะไร กลไกการเติบโตของรอยร้าวคืออะไร และการแตกหักขั้นสุดท้ายที่ทำให้ชิ้นส่วนขาดเกิดขึ้นอย่างไร

NASA แบ่งการแตกหักจากความล้าออกเป็น 3 ระยะ ได้แก่ การเริ่มต้น การเติบโต และการแตกหักขั้นสุดท้าย กรอบนี้มีประโยชน์กว่าการเรียกพื้นผิวทั้งหมดว่า “เปราะ” หรือ “เหนียว” เพราะบริเวณจุดกำเนิดขนาดเล็กกับบริเวณแตกเร็วขั้นสุดท้ายอาจบันทึกเหตุการณ์คนละช่วง (คู่มือการวิเคราะห์ผิวรอยแตกของ NASA, เข้าถึงเมื่อ 2026)

ประเด็นสำคัญ

• แยกพลังงานนิวเมติกและพลังงานกลที่สะสมอยู่ก่อนเก็บรักษาหลักฐาน
• ถือว่าการดัด โหลดตามแนวแกน ความล้า และโอเวอร์โหลดขั้นสุดท้ายเป็นชั้นการวิเคราะห์ที่แตกต่างกัน
• สร้างเหตุการณ์ใหม่จากความดันทั้งสองห้อง ตำแหน่งก้าน การจัดแนว รางนำ ตัวหยุด และโหลดภายนอก
• จับคู่การแก้ไขกับจุดกำเนิดและเส้นทางโหลดที่ยืนยันแล้ว ไม่ใช่ลักษณะรอยแตกที่ดูรุนแรงที่สุด

เบปโต นิวเมติกสนับสนุนการเลือกกระบอกสูบอุตสาหกรรมและการทบทวนความเสียหายผ่านทีม วิศวกรรมและการผลิตหากก้านที่เสียหายทำให้การผลิตหยุดชะงัก ให้ส่งชิ้นส่วนรอยแตกทั้งสองซีก ข้อมูลระบุกระบอกสูบ บันทึกการทำงาน และภาพถ่ายการติดตั้งผ่าน แบบฟอร์มติดต่อฝ่ายสนับสนุนทางเทคนิค.

ควรทำอย่างไรก่อนแตะต้องก้านลูกสูบที่หัก

OSHA 29 CFR 1910.147 จัดพลังงานนิวเมติกเป็นหนึ่งในแหล่งพลังงานอันตราย และกำหนดให้ระบาย ปลด ยึดตรึง หรือทำให้พลังงานที่สะสมหรือคงค้างอยู่ปลอดภัยก่อนซ่อมบำรุง แยกแหล่งจ่าย ระบายแรงดันที่ค้าง ยึดโหลดจากแรงโน้มถ่วงหรือสปริง และตรวจยืนยันสภาวะพลังงานเป็นศูนย์ก่อนเข้าใกล้แกนที่เสียหาย (OSHA 1910.147, เข้าถึงเมื่อ 2026)

ปฏิบัติตามขั้นตอนล็อกเอาต์ที่เครื่องจักรอนุมัติแล้ว การปิดวาล์วจ่ายไม่เพียงพอหากยังมีแรงดันอยู่ในห้องกระบอกสูบ แอคคูมูเลเตอร์ รีซีฟเวอร์ ไพลอตไลน์ หรือท่ออ่อน ก้านที่หักยังอาจปล่อยแคริเออร์ ตุ้มน้ำหนัก แคลมป์ หรือฟิกซ์เจอร์ที่ยื่นออกมาให้ตกได้ การยึดทางกลต้องรองรับโหลดเหล่านั้นก่อนผู้ใดจะจับแอคชูเอเตอร์

เมื่อเครื่องจักรปลอดภัยแล้ว ให้เก็บรักษาหลักฐานดังนี้:

1. ถ่ายภาพการติดตั้งจากหลายทิศก่อนถอดชิ้นส่วน
2. ทำเครื่องหมายกระบอกสูบ ด้านฝาครอบ ด้านก้าน ด้านบน ด้านล่าง และทิศทางการเคลื่อนที่
3. บันทึกตำแหน่งก้านและระบุว่าคำสั่งการเคลื่อนที่ล่าสุดคือยืดหรือหด
4. เก็บรอยแตกทั้งสองซีกและป้องกันผิวประกบไม่ให้สัมผัสกัน
5. แยกบรรจุอนุภาคที่หลุดออกมาและติดป้ายตำแหน่งเดิม
6. เก็บซีลก้าน แบริ่ง แกลนด์ ลูกสูบ ชุดติดตั้ง ตัวยึด รางนำ ตัวหยุด และอุปกรณ์เสริมที่เสียหาย
7. ส่งออกสัญญาณเตือนของคอนโทรลเลอร์ ร่องรอยความดัน บันทึกซ่อมบำรุง และลำดับการผลิตครั้งล่าสุด

อย่าใช้แปรงลวด เจียร ขัด ถู หรือฝืนประกบผิวรอยแตกเข้าด้วยกัน อย่าขจัดผลิตภัณฑ์การกัดกร่อนหรือน้ำมันจนกว่าผู้สืบสวนจะตัดสินใจว่าจะเก็บตัวอย่างอย่างไร การทำความสะอาดอาจลบร่องรอยคราบที่จุดกำเนิดรอยร้าว รอยละเอียดบนผิว หลักฐานการถ่ายเท และความสัมพันธ์ระหว่างจุดกำเนิดกับทิศทางการติดตั้งของก้าน

จากประสบการณ์ของเราในการทบทวนชิ้นส่วนทดแทน หลักฐานที่ชี้ขาดที่สุดมักกระจายอยู่ในหลายชิ้นส่วน ได้แก่ จุดกำเนิดบนก้าน การสึกของแบริ่งด้านเดียว ความเสียหายของซีล รอยสัมผัสจากชุดติดตั้ง และสภาพรางนำ ผิวรอยแตกที่ถูกทำความสะอาดแล้วและนำเสนอโดยไม่มีซีกคู่ประกบหรือทิศทางการติดตั้ง มักมีบริบทไม่พอสำหรับการแก้ไขที่ยั่งยืน

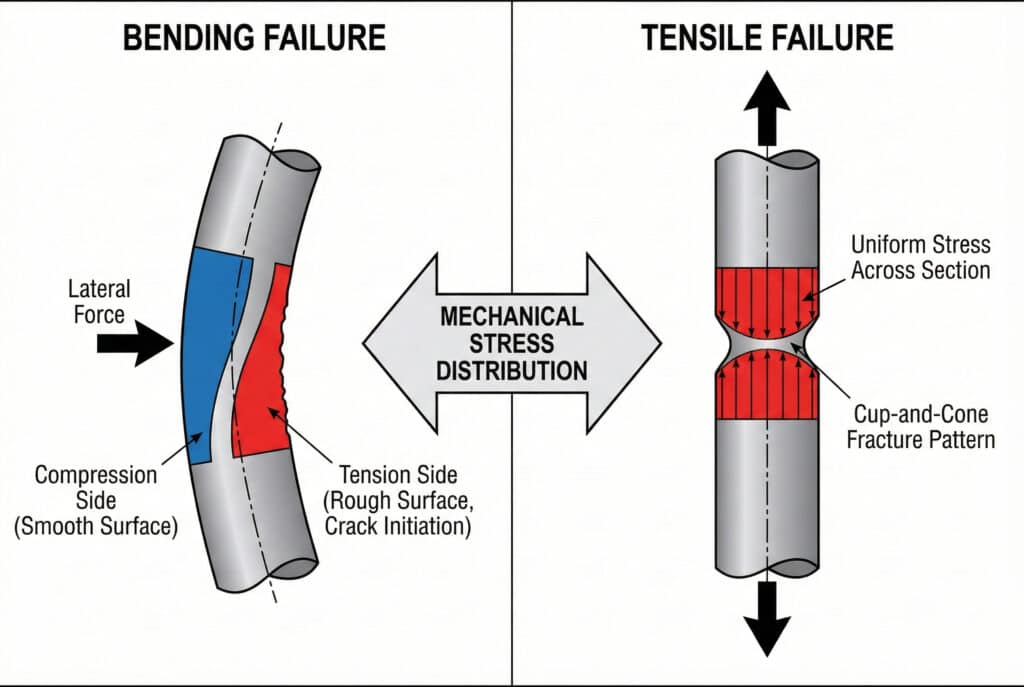

การดัด แรงดึงตามแนวแกน แรงอัด และความล้าเป็นคนละชั้นการวิเคราะห์

แบบจำลองความล้า 3 ระยะของ NASA แยกการเริ่มต้นรอยร้าว การเติบโตอย่างต่อเนื่อง และการแตกหักขั้นสุดท้าย ขณะที่ ASTM E1823 กำหนดศัพท์มาตรฐานสำหรับการทดสอบการแตกหักและความล้า ใช้ลำดับชั้นนี้เพื่อหลีกเลี่ยงตัวเลือกที่ลวงตาว่ามีเพียงสองแบบ: แรงดัดหรือแรงตามแนวแกนอธิบายโหลดที่กระทำ ความล้าหรือโอเวอร์โหลดครั้งเดียวอธิบายวิธีที่ความเสียหายพัฒนา และการแตกแบบเหนียว เปราะ หรือผสมอธิบายพฤติกรรมของการแตกหักขั้นสุดท้าย (ASTM E1823, เข้าถึงเมื่อ 2026)

ก้านกระบอกสูบนิวเมติกอาจรับโหลดหลายแบบในเหตุการณ์เดียวกัน:

• แรงอัดตามแนวแกน ระหว่างการยืด โดยเฉพาะเมื่อลูกสูบดันก้านเข้าหาโหลดต้าน
• แรงดึงตามแนวแกน ระหว่างการหดหรือเมื่อกลไกภายนอกดึงก้าน
• แรงดัด จากโหลดด้านข้าง จุดยึดเยื้องศูนย์ การจัดแนวไม่ดี มวลยื่นที่ไม่มีตัวรองรับ หรือความผิดพลาดของรางนำ
• แรงบิด หากก้านหรือชุดยึดถูกบังคับให้ส่งแรงบิด
• แรงกระแทก เมื่อลูกสูบ โหลด หรือกลไกชนตัวหยุด
• ความเค้นเป็นวัฏจักร เมื่อโหลดใด ๆ เหล่านี้เกิดซ้ำและเริ่มรอยร้าวจากความล้า

เนื้อวัสดุที่ยังไม่ขาดในตอนแรกอาจแตกจากโอเวอร์โหลดหลังรอยร้าวจากความล้าลดพื้นที่หน้าตัดที่รับแรงได้ บริเวณสุดท้ายนี้อาจดูรุนแรง แต่เป็นผลลัพธ์ ไม่จำเป็นต้องเป็นสาเหตุราก

คำกล่าวว่า “การแตกหักจากการดัด” ยังไม่สมบูรณ์จนกว่ารายงานจะระบุว่าอะไรสร้างโมเมนต์ดัดและเหตุใดก้านจึงรับมันไม่ไหว สาเหตุอาจอยู่นอกกระบอกสูบ เช่น คลีวิสเยื้องศูนย์ รางนำฝืด จุดหมุนสึก ชุดติดตั้งหลวม สินค้าติดขัด หรือโหลดสัมผัสก้านก่อนถึงตัวหยุดที่ตั้งใจไว้

ความเสียหายจากการดัด คือการแตกหักที่องค์ประกอบแรงดัดของโหลดใช้งานจำเป็นต่อการอธิบายการเริ่มต้นรอยร้าวหรือการแตกหักขั้นสุดท้าย การแตกหักจากความล้า คือการเกิดรอยร้าวอย่างต่อเนื่องภายใต้ความเค้นซ้ำหรือผันแปร คำจำกัดความทั้งสองทับซ้อนกันได้: การดัดซ้ำอาจเริ่มรอยร้าวจากความล้าที่ผิว แล้วตามด้วยโอเวอร์โหลดขั้นสุดท้ายของหน้าตัดที่เหลือ

สำหรับตัวอย่างระดับชิ้นส่วนอื่นที่แยกการเติบโตจากความล้าออกจากโอเวอร์โหลดขั้นสุดท้าย โปรดดู การวิเคราะห์ความล้าของไท-ร็อดและชุดติดตั้งกระบอกสูบ.

จะสร้างสภาวะความเค้นของก้านขึ้นใหม่ได้อย่างไร

SMC เตือนว่าแรงสูงสุดที่กระบอกสูบสร้างได้อาจเกิดเมื่อก้านที่ยืดออกถูกตัวหยุดภายนอกหยุดไว้ และคู่มือเลือกกระบอกสูบของ SMC ใช้ขีดจำกัดการโก่งเดาะของก้านตามรูปแบบการติดตั้ง เริ่มจากรูปทรงของเหตุการณ์จริง ไม่ใช่ดูเฉพาะแรงดันรูคว้านในแค็ตตาล็อก เพราะลูกสูบที่ถูกยึด การยืดออกมาก หรือโหลดเยื้องศูนย์เปลี่ยนสภาวะความเค้นของก้าน (การเลือกกระบอกสูบลมของ SMC, เข้าถึงเมื่อ 2026)

สำหรับการคัดกรองด้วยการคำนวณยืดหยุ่นเบื้องต้น ให้แยกแรงตามแนวแกนออกจากโมเมนต์ดัด ความเค้นตามแนวแกนเล็กน้อยคือ:

ในที่นี้ $\sigma_a$ คือความเค้นตามแนวแกนเล็กน้อย $F_a$ คือแรงตามแนวแกนที่หน้าตัดนั้น และ $A$ คือพื้นที่หน้าตัดโลหะสุทธิของก้าน ณ หน้าตัดนั้น

ความเค้นดัดเล็กน้อยที่เส้นใยด้านนอกคือ:

ในที่นี้ $M$ คือโมเมนต์ดัดที่หน้าตัดนั้น $c$ คือระยะจากแกนเป็นกลางถึงผิว และ $I$ คือโมเมนต์ความเฉื่อยที่สองของพื้นที่ สำหรับก้านกลมตันที่มีเส้นผ่านศูนย์กลาง $d$:

ค่าสุดขั้วของผิวภายใต้โหลดตามแนวแกนและการดัดร่วมกันคัดกรองได้ดังนี้:

สมการนี้อธิบายว่าเหตุใดจึงแยกการดัดออกจากแรงดึงที่ผิวไม่ได้ ด้านหนึ่งรับพจน์บวก ส่วนด้านตรงข้ามรับพจน์ลบ หากมีแรงอัดตามแนวแกน การดัดยังทำให้ผิวด้านหนึ่งมีแรงอัดน้อยลงหรือกลายเป็นแรงดึงเฉพาะที่ได้

ใช้ความดันที่วัดได้จากพอร์ตกระบอกสูบเมื่อทำได้ สำหรับกระบอกสูบทำงานสองทางแบบก้านเดี่ยว สมดุลแรงตามแนวแกนแบบย่อคือ:

ในที่นี้ $p_c$ and $p_r$ และ $A_c$ and $A_r$ คือพื้นที่ลูกสูบที่มีผลของแต่ละห้อง และเครื่องหมายต้องสอดคล้องกับทิศทางการเคลื่อนที่ที่กำลังสืบสวน ความดันจากเรกูเลเตอร์ต้นทางเพียงอย่างเดียวไม่สามารถสร้างแรงก้านแบบไดนามิกขึ้นใหม่ได้ เพราะการสูญเสียที่วาล์ว ท่อ ข้อต่อ และทางระบายเปลี่ยนความดันในห้อง

สมการเหล่านี้เป็นเครื่องมือคัดกรอง ไม่ใช่หลักฐานพิสูจน์การแตกหัก เกลียว ร่อง รูเจาะขวาง ความเสียหาย หลุมกัดกร่อน ความเค้นตกค้างที่ผิว ข้อบกพร่องของการชุบ และการสัมผัสเฉพาะที่ทำให้เกิดการกระจุกตัวของความเค้น การโก่งตัวมาก การคราก การโก่งเดาะ การกระแทก และปฏิสัมพันธ์แบบไดนามิกต้องใช้แบบจำลองที่เหมาะสมกว่า

ใช้ เครื่องคำนวณแรงกระบอกสูบ เพื่อตรวจแรงจากความดันคูณพื้นที่ แล้วบันทึกการหักลบความดันฝั่งตรงข้ามและโหลดภายนอก สำหรับก้านยาวที่รับแรงอัด ให้ใช้ เครื่องคำนวณการโก่งเดาะของก้านลูกสูบ และตรวจยืนยันสมมติฐานสภาวะปลายยึดกับการติดตั้งจริง

คู่มือของเราเรื่อง การโก่งตัวของก้านลูกสูบแนวนอน ครอบคลุมรูปทรงมวลยื่นและการคัดกรองแรงดัด ส่วน คู่มือการโก่งเดาะของก้านช่วงชักยาว อธิบายความไม่เสถียรภายใต้แรงอัดตามแนวแกน

พื้นผิวรอยแตกพิสูจน์อะไรได้จริง

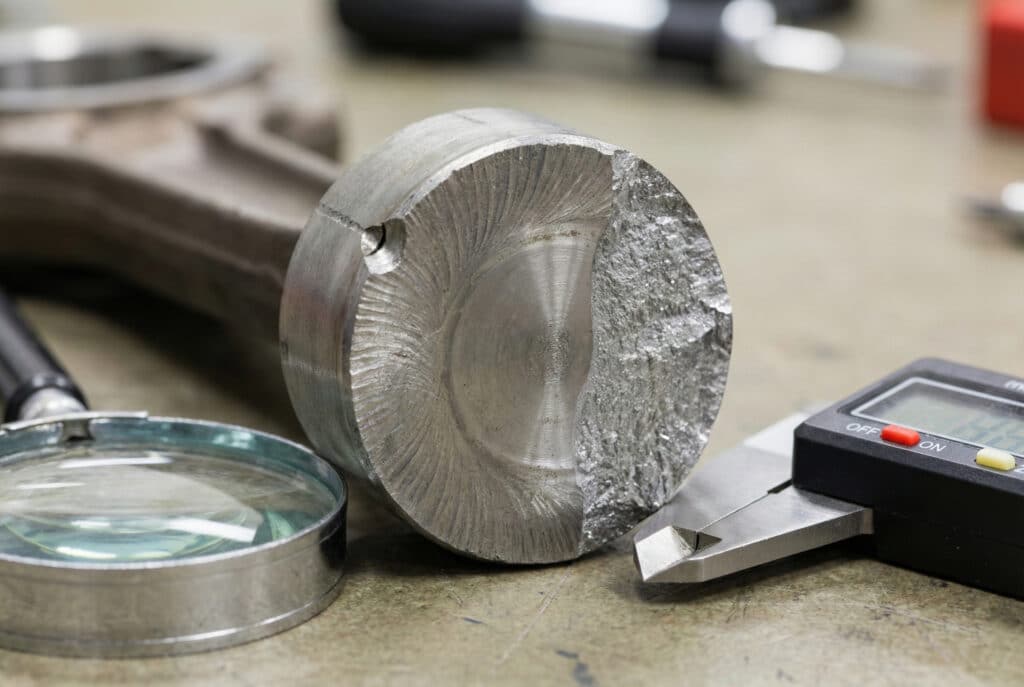

NASA ระบุว่าเส้นริ้วความล้าเป็นลักษณะการเติบโตของรอยร้าวระยะที่ 2 ซึ่งมองเห็นได้เมื่อขยายสูงเท่านั้น และวัสดุทุกชนิดไม่ได้แสดงลักษณะนี้ รอยหยุดแบบชายหาดในระดับมหภาคอาจเผยการเปลี่ยนตำแหน่งแนวหน้ารอยร้าว แต่ไม่ควรอนุมานลักษณะใดจากภาพความละเอียดต่ำ บริเวณระยะที่ 3 ขั้นสุดท้ายอาจมีลักษณะเหนียว เปราะ หรือผสม (คู่มือการวิเคราะห์ผิวรอยแตกของ NASA, เข้าถึงเมื่อ 2026)

เริ่มจากรอยแตกทั้งสองซีกภายใต้แสงที่ควบคุมได้ ทำแผนที่ผิวโดยอ้างอิงด้านบน ด้านล่าง ด้านฝาครอบ ด้านก้าน และทิศทางโหลดด้านข้างที่ติดตั้งจริง จากนั้นเลื่อนจากการสังเกตด้วยตาเปล่าไปสู่กล้องสเตอริโอ และเมื่อจำเป็นจึงใช้กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด ควรวางแผนการตรวจยืนยันวัสดุและโลหะวิทยาเพื่อไม่ให้การตัดชิ้นงานทำลายจุดกำเนิด

ในทางปฏิบัติ พื้นผิวรอยแตกจะบอกลำดับเหตุการณ์ได้ก็ต่อเมื่อลักษณะต่าง ๆ เชื่อมโยงกับตำแหน่งและสเกล ขั้นแรกค้นหาจุดกำเนิดหนึ่งจุดหรือหลายจุดที่ผิวก้าน เกลียว บ่า หลุม รอยขีด หรือจุดไม่ต่อเนื่องของผิวเคลือบ ต่อมาทำแผนที่บริเวณที่เติบโตต่อเนื่องและตรวจว่ารอยต่าง ๆ บรรจบกลับไปยังจุดกำเนิดเดียวกันหรือไม่ จากนั้นระบุเนื้อวัสดุสุดท้ายและประเมินว่าแยกตัวด้วยการแตกแบบเหนียว เปราะ หรือผสม เปรียบเทียบแผนที่นั้นกับระนาบการดัดที่ติดตั้ง ทิศทางโหลดตามแนวแกน ทิศทางการสึก และประวัติเหตุการณ์ แบบจำลอง 3 ระยะของ NASA สนับสนุนลำดับนี้ แต่ไม่ได้ทำให้แถบที่มองเห็นทุกแถบกลายเป็นเส้นริ้วความล้า หรือพื้นที่เรียบทุกแห่งกลายเป็นการแตกแบบเปราะ ข้อสรุปที่ป้องกันได้ต้องระบุว่าข้อสังเกตใดเป็นระดับมหภาค ข้อใดต้องใช้กล้องจุลทรรศน์ และข้อมูลการใช้งานใดสนับสนุนลำดับเหตุการณ์ที่เสนออย่างเป็นอิสระ

รอยในแนวรัศมีหรือรอยคล้ายเชฟรอนระดับมหภาคอาจช่วยชี้ไปยังจุดกำเนิด แต่การตีความขึ้นอยู่กับวัสดุและโหมดการแตกหัก รูปแบบถ้วยและกรวยอาจสนับสนุนโอเวอร์โหลดแรงดึงแบบเหนียวในชิ้นทดสอบกลมที่เหมาะสม แต่ก้านที่ติดตั้งจริงมีรูปทรง สภาพผิว การถูกจำกัด และประวัติโหลดต่างกัน อย่าเปลี่ยนรูปแบบจากตำราให้เป็นการวินิจฉัยภาคสนามที่ใช้ได้กับทุกกรณี

ผู้สืบสวนควรเปรียบเทียบซีกทั้งสองด้วย ผิวหนึ่งอาจเก็บคราบหรือรอยละเอียดที่อีกผิวสูญเสียไป รอยร้าวทุติยภูมิใกล้จุดกำเนิด ความไม่ต่อเนื่องของผิวเคลือบ การกัดกร่อนใต้ชั้นชุบ และการเปลี่ยนแปลงจุลโครงสร้างอาจต้องตัดหน้าตัดใกล้รอยแตก แทนที่จะตัดผ่านจุดที่ให้ข้อมูลมากที่สุด

จะสร้างเส้นทางโหลดนิวเมติกและกลขึ้นใหม่ได้อย่างไร

Parker ระบุว่าการติดตั้งหรือโหลดนอกศูนย์อาจสร้างโหลดด้านข้าง ขณะที่ SMC ถือว่ารูปแบบการติดตั้งและสภาวะการโก่งเดาะเป็นตัวแปรในการเลือก ให้สร้างเส้นทางทั้งหมดตั้งแต่ความดันในห้อง ผ่านลูกสูบ ก้าน ชุดยึด รางนำ ชิ้นงาน และโครงเครื่องขึ้นใหม่ สูตรความเค้นที่ถูกต้องแต่ใส่เส้นทางโหลดผิดก็ยังให้คำตอบผิด (แค็ตตาล็อกแอคชูเอเตอร์นิวเมติกของ Parker, เข้าถึงเมื่อ 2026)

เก็บหลักฐานสำหรับรอบการทำงานปกติครั้งสุดท้ายและรอบที่เกิดความเสียหาย:

• ความดันด้านฝาครอบและด้านก้านที่พอร์ตกระบอกสูบ;
• ความดันจ่ายระหว่างการเคลื่อนที่ คำสั่งวาล์ว และข้อจำกัดทางระบาย;
• ทิศทางการยืดหรือหด ความเร็ว ความเร่ง และตำแหน่งก้าน;
• มวลโหลด จุดศูนย์ถ่วง แรงภายนอก และการสัมผัสในกระบวนการ;
• ชนิดชุดติดตั้ง อิสระของสลัก การจัดแนวคลีวิส และสภาพตัวยึด;
• ระยะห่างรางนำ ระยะหลวมแบริ่ง ความขนาน และสัญญาณการฝืด;
• ตัวหยุดแข็ง ระบบกันกระแทก ตัวดูดซับแรงกระแทก และลำดับการสัมผัสจริง;
• การติดขัด การชนของเครื่องมือ โหลดตก และความผิดพลาดของคอนโทรลเลอร์;
• ความตรงของก้าน ทิศทางรอยขีด การสึกของบูช และความเสียหายของซีล;
• การซ่อมก่อนหน้า การเปลี่ยนก้าน การปรับรางนำ และการเปลี่ยนความดัน

ความดันต้องจัดเวลาให้ตรงกับตำแหน่งและคำสั่ง ค่าเกจสถิตที่อ่านหลังเหตุการณ์ไม่สามารถแสดงได้ว่าก้านถูกอัดชนตัวหยุดปิด ดึงระหว่างการหด หรือได้รับความดันพุ่งขณะการเคลื่อนที่ถูกขวาง ในทำนองเดียวกัน กระแสมอเตอร์จากกลไกที่เชื่อมต่ออาจเปิดเผยการติดขัดภายนอกที่ความดันกระบอกสูบเพียงอย่างเดียวอธิบายไม่ได้

ติดตามรูปทรงที่ส่วนยืดของก้านหลายตำแหน่ง โหลดมวลยื่นสร้างโมเมนต์ดัดโดยประมาณเท่ากับแรงคูณระยะเยื้องฉาก แต่ระยะเยื้องอาจเปลี่ยนตลอดช่วงชัก กลไกข้อต่อหมุนอาจกลับทิศทางโหลดด้านข้าง ก้านยาวอาจยังตรงเมื่อหดและเสี่ยงต่อการโก่งตัวหรือโก่งเดาะใกล้ตำแหน่งยืดสุด

ตรวจว่ารางนำของเครื่องจักรนำโหลดอย่างไร ก้านกระบอกสูบควรส่งแรงตามแนวแกน ไม่ควรเป็นรางนำเชิงเส้นเพียงชิ้นเดียว เว้นแต่แอคชูเอเตอร์จะออกแบบมาสำหรับงานนั้น การสึกด้านเดียวของแบริ่งก้านหรือแกลนด์เป็นหลักฐานยืนยันที่มีค่าเมื่อทิศทางสอดคล้องกับจุดกำเนิดรอยแตกและระนาบการดัดที่คำนวณได้ สำหรับการวินิจฉัยเชิงป้องกันก่อนแตก โปรดดู ผลของโหลดด้านข้างต่อแบริ่งก้านและซีล.

หากความเสียหายเกิดที่ตัวหยุด ให้ตรวจฮาร์ดแวร์ควบคุมพลังงานแทนการกำหนดให้ใช้ก้านหนาขึ้นเพียงอย่างเดียว ระบบกันกระแทกภายในและตัวดูดซับแรงกระแทกภายนอกมีขอบเขตการทำงานจำกัด คู่มือของเราเรื่อง การเลือกขนาดตัวดูดซับแรงกระแทกภายนอก อธิบายอินพุตพลังงานและมวลที่มีผลซึ่งต้องตรวจยืนยัน

ควรตรวจยืนยันวัสดุ รูปทรง และกระบวนการผิวอย่างไร

ASTM E466 ควบคุมวัสดุ รูปทรงชิ้นทดสอบ สภาพผิว และความเค้นที่ใช้ในการทดสอบความล้าตามแนวแกนแบบควบคุมแรง พร้อมเตือนว่าผลทดสอบชิ้นทดสอบไม่ได้แทนชิ้นส่วนเต็มรูปแบบโดยอัตโนมัติ ข้อจำกัดนี้สำคัญ: ก้านทดแทนอาจตรงตามเกรดเหล็กโดยประมาณ แต่ยังแตกต่างด้านความแข็ง รอยจากการกลึง สภาพการชุบ ความเค้นตกค้าง หรือรูปทรงเฉพาะที่ได้ (ASTM E466-21, เข้าถึงเมื่อ 2026)

สร้างแผนตรวจยืนยันรอบสมมติฐานความเสียหาย:

1. ขนาด: วัดเส้นผ่านศูนย์กลาง โคนเกลียว รัศมีบ่า ร่อง รูเจาะขวาง ความตรง และความหนาผนังที่เหลือหากก้านเป็นโพรง
2. วัสดุ: ตรวจยืนยันส่วนผสมทางเคมี ความแข็ง จุลโครงสร้าง การอบชุบ และการสูญเสียคาร์บอนหรือความลึกชั้นผิวเมื่อเกี่ยวข้อง
3. ผิว: บันทึกทิศทางความหยาบ รอยขีด หลุม รอยร้าวของผิวเคลือบ การยึดเกาะ ความพรุน และความหนา
4. การวิเคราะห์ผิวรอยแตก: ค้นหาจุดกำเนิด บริเวณเติบโตต่อเนื่อง การแตกขั้นสุดท้าย รอยร้าวทุติยภูมิ และสิ่งปนเปื้อน
5. โลหะวิทยา: ตัดหน้าตัดติดกับจุดกำเนิดที่เลือกเพื่อประเมินจุลโครงสร้างและอินเทอร์เฟซระหว่างผิวเคลือบกับวัสดุฐาน
6. การทดสอบเชิงกล: ใช้วัสดุที่เก็บไว้หรือชิ้นทดสอบตัวแทนเฉพาะเมื่อการทดสอบตอบคำถามที่กำหนดไว้ได้
7. บันทึกการผลิต: เปรียบเทียบแบบ ใบรับรองวัสดุ การอบชุบ การกลึง การเจียร การชุบ และบันทึกตรวจสอบ

การเปราะจากไฮโดรเจนเป็นสมมติฐาน ไม่ใช่ทางลัดจากภาพ ASTM B650 มีข้อกำหนดการคลายความเค้นและการจัดการการเปราะจากไฮโดรเจนสำหรับผิวชุบโครเมียมเชิงวิศวกรรม ขณะที่ ASTM F519 ครอบคลุมการประเมินเชิงกลของกระบวนการชุบหรือเคลือบและสภาพแวดล้อมการใช้งาน (ASTM B650-23, ASTM F519-23, เข้าถึงเมื่อ 2026)

ตรวจสอบไฮโดรเจนเมื่อความแข็งแรงหรือความแข็งของวัสดุ ประวัติการผลิต การล้างด้วยไฟฟ้าหรือการชุบ เวลาก่อนเสียหาย พฤติกรรมการแตกร้าวล่าช้า และหลักฐานบนผิวรอยแตกทำให้สมมติฐานนี้น่าเชื่อถือเท่านั้น ขอเอกสารคลายความเค้นก่อนชุบและการอบหลังชุบเมื่อเกี่ยวข้อง พื้นที่ที่ดูเปราะเพียงอย่างเดียวไม่สามารถแยกผลของไฮโดรเจนออกจากการถูกจำกัดสูง จุลโครงสร้างไม่เหมาะสม การแตกร้าวจากสภาพแวดล้อม หรือโอเวอร์โหลดเร็วได้

สำหรับขอบเขตและบันทึกกระบวนการผิวก้านที่ควรขอ โปรดดู การเปรียบเทียบฮาร์ดโครเมียมกับไนไตรดิ้ง.

จะจับคู่การแก้ไขกับสาเหตุที่ยืนยันแล้วได้อย่างไร

ISO 12108 ครอบคลุมการทดสอบการเติบโตของรอยร้าวจากความล้าตั้งแต่พฤติกรรมใกล้ค่าเกณฑ์จนถึงการแตกหักไม่เสถียรอย่างรวดเร็ว ภายใต้เงื่อนไขโหมด I แบบยืดหยุ่นเชิงเส้นและอัตราส่วนโหลดคงที่ที่กำหนด ขอบเขตที่แคบนี้เป็นบทเรียนที่มีประโยชน์ต่อ RCA ภาคสนาม: การแก้ไขจะน่าเชื่อถือก็ต่อเมื่อการทดสอบหรือการคำนวณแทนกลไกและเงื่อนไขที่กำลังอ้างจริง (ISO 12108:2018, เข้าถึงเมื่อ 2026)

อย่าแก้การแตกของก้านทุกกรณีด้วยการเพิ่มเส้นผ่านศูนย์กลาง ก้านที่ใหญ่ขึ้นอาจลดความเค้นเล็กน้อยและเพิ่มความต้านทานการโก่งเดาะ แต่ไม่แก้รางนำฝืด โหลดเยื้องศูนย์ แรงกระแทกที่ควบคุมไม่ได้ ช่วงเปลี่ยนรูปทรงคม กระบวนการผิวที่บกพร่อง หรือสภาวะความดันที่ไม่ได้ตั้งใจ

การตรวจยืนยันควรพยายามจำลองห่วงโซ่สาเหตุโดยไม่จำลองความเสียหายที่เป็นอันตราย เช่น ยืนยันโหลดรางนำและความเครียดดัดที่ความดันปลอดภัย ตรวจจังหวะตัวหยุดด้วยพลังงานลดลง หรือรับรองกระบวนการผิวบนชิ้นทดสอบตัวแทน รอบกระบอกสูบเปล่าที่สำเร็จไม่ได้ยืนยันการแก้ไขสำหรับการแตกหักที่ขึ้นกับโหลด

ช่วงเปลี่ยนชิ้นส่วนควรมาจากภาระงานที่ตรวจยืนยันแล้ว ผลตรวจสอบ และการทดสอบความทนทานต่อความเสียหายหรืออายุการใช้งานที่เหมาะกับการออกแบบ ช่วงเวลาตามปฏิทินหรือจำนวนรอบคงที่แบบสากลไม่สามารถป้องกันได้สำหรับวัสดุก้าน เส้นผ่านศูนย์กลาง สภาพแวดล้อม รางนำ โหลด และกระบวนการผิวทุกชนิด

อะไรควรอยู่ในรายงานสาเหตุรากและชุดหลักฐาน RFQ

ASTM E466 ระบุว่าผลความล้าของโลหะขึ้นอยู่กับวัสดุ รูปทรง สภาพผิว ความเค้น และวิธีทดสอบที่ควบคุม ดังนั้นรายงานสาเหตุรากที่มีประโยชน์ต้องบันทึกทั้งข้อค้นพบเชิงบวกและตัวแปรที่ไม่ได้ควบคุม พร้อมแยกข้อสังเกต การคำนวณ การตีความ สมมติฐานทางเลือก และหลักฐานที่หักล้างคำอธิบายที่ถูกปฏิเสธแต่ละข้อ (ASTM E466-21, เข้าถึงเมื่อ 2026)

อย่างน้อยต้องมี:

• ผู้ผลิตกระบอกสูบ รุ่น หมายเลขซีเรียลหรือล็อต รูคว้าน ระยะชัก เส้นผ่านศูนย์กลางก้าน และชุดติดตั้ง;
• แบบก้าน ข้อกำหนดวัสดุ ความแข็ง การอบชุบ ผิวเคลือบ และบันทึกการผลิต;
• ภาพถ่ายสภาพพบครั้งแรก ทิศทางของซีกแตก การควบคุมหลักฐาน และประวัติการทำความสะอาด;
• คำสั่งล่าสุด สัญญาณเตือน ทิศทางการเคลื่อนที่ ตำแหน่งก้าน สถานะรอบ และเหตุการณ์ผิดปกติ;
• ความดันในห้อง ตำแหน่ง ความเร็ว โหลด และสัญญาณคอนโทรลเลอร์หรือวาล์วที่จัดเวลาให้ตรงกัน;
• รูปทรงติดตั้ง การตรวจรางนำและชุดติดตั้ง ความตรง การสึก ตัวหยุด และระบบกันกระแทก;
• ผลตรวจผิวรอยแตกระดับมหภาค กล้องจุลทรรศน์ วัสดุ และมิติ;
• สมมติฐานการคัดกรองแรงตามแนวแกน แรงดัด การโก่งเดาะ แรงกระแทก และความล้าเมื่อเกี่ยวข้อง;
• สาเหตุรากหลัก ปัจจัยร่วม สมมติฐานทางเลือก และขอบเขตความเชื่อมั่น;
• การแก้ไข เจ้าของผู้รับผิดชอบ วิธีตรวจยืนยัน และเกณฑ์ปล่อยใช้งาน

สำหรับ RFQ งานทดแทนหรืองานออกแบบใหม่ ให้แนบหลักฐานที่เปลี่ยนการเลือก ได้แก่ โหลดไดนามิกและจุดศูนย์ถ่วง การจัดวางแรงด้านข้างหรือรางนำ ความดันทั้งสองพอร์ต ความเร็วและกลยุทธ์ตัวหยุด สภาพแวดล้อมใช้งาน ผิวก้านที่ต้องการ ค่าคลาดเคลื่อนการติดตั้ง และการเข้าถึงเพื่อการตรวจสอบที่คาดไว้ การระบุว่า “ขนาดเท่ากับชุดที่เสียหาย” ทำให้ได้อินเทอร์เฟซเดิม แต่ไม่ได้ยืนยันว่าเป็นการออกแบบที่เหมาะสม

รายงานขั้นสุดท้ายควรตอบคำถามสี่ข้อด้วยภาษาที่ชัดเจน:

1. รอยร้าวเริ่มที่ใด
2. โหลดและสภาวะเฉพาะที่ใดเป็นตัวเริ่ม
3. รอยร้าวเติบโตอย่างไร และอะไรทำให้แตกหักในที่สุด
4. การเปลี่ยนแปลงใดที่ตรวจยืนยันแล้วจะป้องกันห่วงโซ่สาเหตุเดิม

หากคำตอบใดยังไม่มีหลักฐานสนับสนุน ให้ระบุเป็นสมมติฐานที่เปิดอยู่และบอกหลักฐานที่ต้องมีเพื่อคลี่คลาย

คำถามที่พบบ่อย

กรอบความล้า 3 ระยะของ NASA อธิบายว่าเหตุใดป้ายชื่อจากภาพอย่างรวดเร็วจึงไม่น่าเชื่อถือ: การเริ่มต้น การเติบโตต่อเนื่อง และการแตกหักขั้นสุดท้ายอาจทิ้งลักษณะต่างกันไว้บนก้านลูกสูบเดียวกัน คำตอบเหล่านี้สรุปสิ่งที่ตัดสินใจได้จากหลักฐานภาคสนามและจุดที่ต้องตรวจยืนยันในห้องปฏิบัติการ (คู่มือการวิเคราะห์ผิวรอยแตกของ NASA, เข้าถึงเมื่อ 2026)

ก้านลูกสูบสามารถเสียหายจากการดัดได้หรือไม่ แม้แรงกระบอกสูบจะอยู่ตามแนวแกน

ได้ แรงลูกสูบอาจอยู่ตามแนวแกนในเชิงนามธรรม แต่ชุดยึดก้านเยื้องศูนย์ คลีวิสไม่ตรง จุดหมุนสึก รางนำฝืด โหลดที่ไม่มีตัวรองรับ หรือการสัมผัสตัวหยุดสามารถสร้างโมเมนต์ดัดได้ ยืนยันโดยจับคู่รูปทรงที่คำนวณกับจุดกำเนิดรอยแตก ความตรงของก้าน และการสึกด้านเดียว อย่าพึ่งพาเบาะแสเพียงข้อเดียว

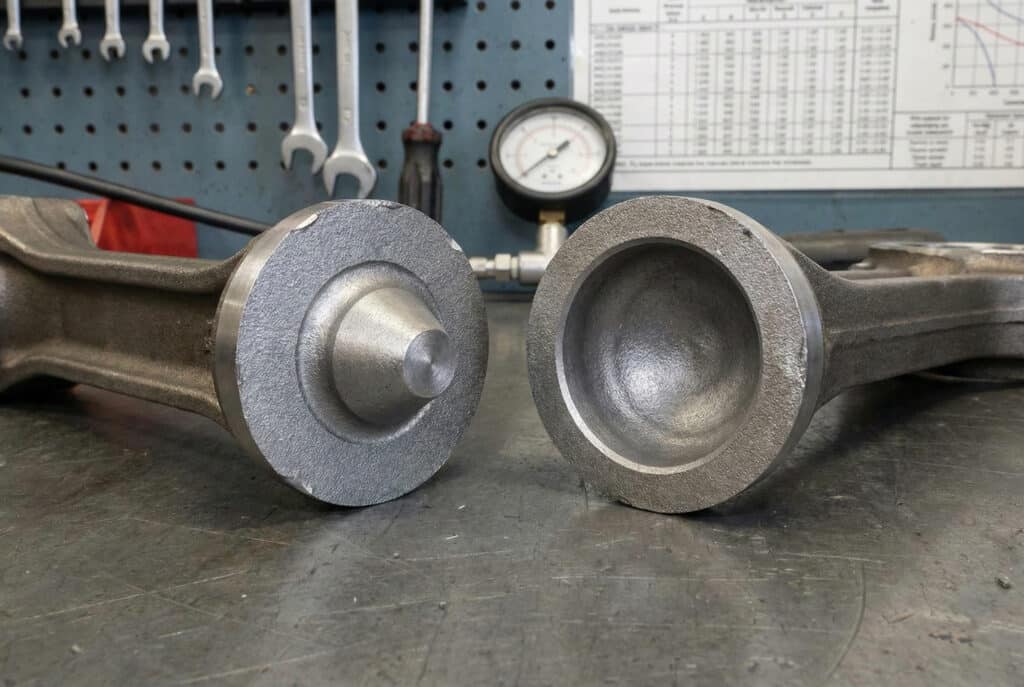

รอยแตกแบบถ้วยและกรวยพิสูจน์โอเวอร์โหลดแรงดึงล้วนหรือไม่

ไม่ รูปแบบถ้วยและกรวยอาจสนับสนุนโอเวอร์โหลดแรงดึงแบบเหนียวในวัสดุและสภาวะความเค้นที่เหมาะสม แต่ก้านที่ติดตั้งอาจรับการดัด การถูกจำกัด ความล้าก่อนหน้า ความเสียหายที่ผิว และโหลดผสม ตรวจพื้นผิวทั้งหมด ค้นหาจุดกำเนิด และตัดสินว่ารอยร้าวเติบโตต่อเนื่องจนลดเนื้อวัสดุสุดท้ายก่อนหรือไม่

รอยชายหาดพิสูจน์ว่าก้านเสียหายจากความล้าหรือไม่

รอยหยุดคล้ายชายหาดอาจสนับสนุนการเติบโตของแนวหน้ารอยร้าวแบบต่อเนื่อง แต่ลักษณะผิวเพียงอย่างเดียวไม่พอ ยืนยันจุดกำเนิด ทิศทางการเติบโต วัสดุ ประวัติโหลด และหลักฐานระดับจุลภาค NASA ระบุว่าเส้นริ้วความล้าเป็นลักษณะระยะที่ 2 ที่ต้องขยายสูง และวัสดุทุกชนิดไม่ได้แสดงลักษณะนี้

แรงดันนิวเมติกสูงเพียงอย่างเดียวอธิบายการแตกหักของก้านลูกสูบได้หรือไม่

ความดันเป็นเพียงอินพุตหนึ่งรายการ คำนวณแรงจากความดันทั้งสองห้องและพื้นที่ที่มีผล แล้วคำนึงถึงโหลดภายนอก ทิศทางการเคลื่อนที่ การยึดตรึง การยืดก้าน ตัวหยุด และการจัดแนว ความดันปานกลางยังสร้างการดัดหรือการโก่งเดาะที่ทำความเสียหายได้ ขณะที่ค่าตั้งเรกูเลเตอร์สูงอาจไม่เคยไปถึงห้องที่กำลังสืบสวนแบบไดนามิก

เมื่อใดควรตรวจสอบการเปราะจากไฮโดรเจน

ตรวจสอบเมื่อวัสดุความแข็งแรงสูงที่ไวต่อปัญหา ประวัติการล้างหรือชุบด้วยไฟฟ้า การแตกร้าวล่าช้า การขาดการคลายความเค้น และหลักฐานรอยแตกประกอบกันเป็นสมมติฐานที่สอดคล้อง ขอข้อมูลความแข็ง กระบวนการ และการอบหลังชุบ และใช้วิธีประเมินที่เหมาะสม พื้นผิวที่ดูเปราะหรือผิวฮาร์ดโครเมียมเพียงอย่างเดียวไม่ยืนยันการเปราะจากไฮโดรเจน

เส้นทางตัดสินใจจากภาคสนามสู่ห้องปฏิบัติการ

การแตกหัก 3 ระยะของ NASA เป็นโครงหลักของเวิร์กโฟลว์ ขณะที่กฎพลังงานอันตรายของ OSHA ควบคุมจุดเริ่มต้นที่ปลอดภัย เริ่มจากการเก็บหลักฐานแล้วค่อยไปสู่การทดสอบที่ทำลายมากขึ้น อย่าตัด ทำความสะอาด หรือประกบผิวรอยแตกเชิงกลจนกว่าจะทบทวนการดำเนินการที่เสนอและหลักฐานที่อาจถูกทำลาย

เงื่อนไขจบไม่ใช่ “เรื่องเล่าที่ฟังดูเป็นไปได้” แต่คือการบรรจบกัน: จุดกำเนิดรอยแตก สภาวะความเค้น สภาพวัสดุและผิว บันทึกการใช้งาน และการทดสอบการแก้ไขต้องสนับสนุนห่วงโซ่สาเหตุเดียวกัน หากไม่บรรจบกัน ให้เก็บความไม่ลงรอยไว้ในรายงานแทนการเปลี่ยนความไม่แน่นอนให้เป็นความแน่นอน
