กลไกเกลียวรูดในพอร์ตอะลูมิเนียมของกระบอกสูบ

กลไกเกลียวรูด คือกระบวนการถ่ายแรงและการเสียหายของวัสดุที่ทำให้เกลียวใช้งานได้หลุดออกจากพอร์ตอะลูมิเนียมของกระบอกสูบ แรงเฉือนหรือความเค้นกดเฉพาะจุดจะสูงเกินความสามารถรับแรงของเกลียวตัวเมียที่ขบอยู่ในที่สุด การรบกวนจากเกลียวเรียวที่มากเกินไปเป็นสาเหตุหนึ่ง สาเหตุอื่นได้แก่การใช้แรงบิดกับเกลียวตรงไม่ถูกต้อง การเริ่มเกลียวไขว้ รูปทรงเสียหาย และการเคลื่อนที่ซ้ำ ๆ ไม่มีกฎสากลที่ปลอดภัยสำหรับแปลงแรงบิดของพอร์ตเหล็กเป็นค่าของพอร์ตอะลูมิเนียม

เริ่มจากรูปแบบเกลียว ASME B1.20.1 ครอบคลุมขนาดและการตรวจด้วยเกจสำหรับ NPT รวมถึงเกลียวท่อระบบนิ้วที่เกี่ยวข้อง (ASME, 2013 ยืนยันซ้ำในปี 2018) พอร์ตเกลียวตรงใช้กลไกการซีลอีกแบบหนึ่ง การนำกฎการติดตั้งสองแบบมาปะปนกันเป็นเส้นทางตรงสู่การทำให้หัวกระบอกสูบเสียหาย

ประเด็นสำคัญ

• ระบุชนิดเกลียวของพอร์ตก่อน
• จับคู่วิธีติดตั้งกับแบบการซีลที่ใช้งานจริง
• Parker ระบุให้ขันต่อ 2-3 รอบจากตำแหน่งที่ขันด้วยมือจนตึงสำหรับข้อต่อ NPTF ทั่วไปขนาด 1/8 ถึง 3/4
• คำนวณแรงดึงถอนของเกลียวในวัสดุหลักจากวัสดุจริง ความยาวเกลียวที่ขบ รูปทรงเกลียว และสมมติฐานแรงเสียดทานที่ใช้เท่านั้น
• กำหนดอินเสิร์ตเกลียวหลังยืนยันความหนาเนื้อบอส ช่องทางใกล้เคียง การควบคุมการกัดกร่อน เครื่องมือ เกจ และการทดสอบแรงดันขั้นสุดท้ายแล้วเท่านั้น

เปรียบเทียบข้อต่อเกลียวเรียวและเกลียวขนานได้ในคู่มือเลือกชนิดเกลียวพอร์ตกระบอกสูบ.

เหตุใดต้องระบุเกลียวพอร์ตก่อนเลือกแรงบิด

ASME B1.20.1 ครอบคลุมเกลียวท่อระบบนิ้ว 5 ตระกูล (ASME, 2013 ยืนยันซ้ำในปี 2018) โดยมี NPT, NPSC และ NPSM อยู่ในกลุ่มนี้ เกลียวท่อเรียวคือข้อต่อที่เส้นผ่านศูนย์กลางเปลี่ยนไปตามแนวแกน การซีลของ NPT อาศัยการรบกวนระหว่างเกลียวร่วมกับสารซีล ขณะที่พอร์ตเกลียวตรงจำนวนมากอาศัย O-ring หรือซีลแบบติดประสานแยกต่างหาก เมื่อข้อต่อตัวผู้ NPT หรือ NPTF เคลื่อนเข้าไป เกลียวเรียวจะรัดแน่นขึ้นเรื่อย ๆ ภายในพอร์ตตัวเมีย การหมุนเพิ่มทำให้ทั้งการรบกวนในแนวรัศมีและตำแหน่งเกลียวที่ขบเปลี่ยนไป อีกทั้งเปลี่ยนความเค้นในบอสอะลูมิเนียมด้วย ค่าแรงบิดที่เกิดขึ้นจึงสะท้อนรูปทรงเกลียว สภาพพื้นผิวก็มีผลเช่นกัน เช่นเดียวกับสารซีลและการจับคู่วัสดุ

ข้อต่อเกลียวตรงทำงานต่างออกไป เกลียวสร้างแรงกดรัดตามแนวแกน โดยทั่วไป O-ring แยกต่างหากหรือบ่าที่กำหนดจะเป็นตัวกักลม ดังนั้นแรงบิดที่ระบุจึงเป็นของปลายสตัดรุ่นหนึ่งโดยเฉพาะ การจัดวางซีลและมาตรฐานพอร์ตก็สำคัญเช่นกัน การนำค่า NPT มาแทนไม่ใช่ทางลัดที่เผื่อความปลอดภัย

การเชื่อมต่อพอร์ต	กลไกการซีลหลัก	เอกสารอ้างอิงการติดตั้งที่ถูกต้อง	ความเสี่ยงหลักต่อการรูดของเกลียว
เกลียวเรียว NPT หรือ NPTF	การรบกวนระหว่างเกลียวร่วมกับสารซีลที่เข้ากันได้	จำนวนรอบจากขันมือจนตึงและการตรวจเกลียวที่ขบตามผู้ผลิต	การรบกวนในแนวรัศมีมากเกินไปหรือเกลียวเรียวเสียหาย
เกลียวเรียว BSPT	การรบกวนของเกลียวเรียวร่วมกับสารซีลที่กำหนด	ค่า TFFT ของข้อต่อตรงรุ่นตามผู้ผลิต	การใช้ BSPT ปะปนกับ NPT หรือการขันแน่นเกินไป
เกลียวตรง BSPP หรือ G	O-ring ซีลติดประสาน หรือหน้าซีล	แรงบิดเฉพาะชิ้นส่วน	แรงกดรัดมากเกินไปหรือรูปทรงซีลไม่ถูกต้อง
ปลายสตัดเกลียวตรงเมตริก ISO	O-ring กดกับบ่าพอร์ตที่กำหนด	ตารางปลายสตัดและข้อต่อ ISO ที่ตรงรุ่น	การใช้แรงบิดสลักเกลียวเมตริกทั่วไป

ดูข้อมูลเพิ่มเติมได้จากภาพรวม ASME B1.20.1 นี้ซึ่งอธิบายว่าเพียงขนาดเรียกไม่สามารถกำหนดข้อต่อที่ประกอบเสร็จแล้วได้

กลไกเกลียวรูดบอกอะไรเกี่ยวกับพอร์ตอะลูมิเนียม

การศึกษาสลักเกลียวอะลูมิเนียมของ NASA ใช้โมเดลแรงดึงถอนที่มีตัวประกอบความปลอดภัย 3 (NASA/TM-2017-219475, 2017) ตารางของการศึกษานี้ไม่รวมโหลดจากโครงสร้างและการสั่นสะเทือน หลักการสำคัญที่ยังใช้ได้คือ ความสามารถรับแรงของเกลียวในวัสดุหลักขึ้นอยู่กับกำลังรับแรงเฉือนคูณเส้นผ่านศูนย์กลางพิตช์และความยาวเกลียวที่ขบจริง ไม่ใช่ชื่อวัสดุเพียงอย่างเดียว

สำหรับตัวยึดเกลียวในตรง การศึกษานี้แสดงแรงดึงถอนที่อนุญาตเป็น:

$P$ คือแรงดึงถอนตามโมเดล สัญลักษณ์ $d_m$ แทนเส้นผ่านศูนย์กลางพิตช์ของเกลียว กำลังรับแรงเฉือนของวัสดุหลักคือ $F_s$ หน่วย ความยาวเกลียวที่ขบจริง คือความยาวสัมผัสที่ใช้งานได้ซึ่งแทนด้วย $L$ ในโมเดลนี้ตัวส่วนรวมตัวประกอบความปลอดภัยของการศึกษาไว้ ใช้สมการเพื่อทำความเข้าใจเกลียวตรงที่กลึงขึ้น ไม่ใช่ใช้กำหนดแรงบิดของข้อต่อ NPT

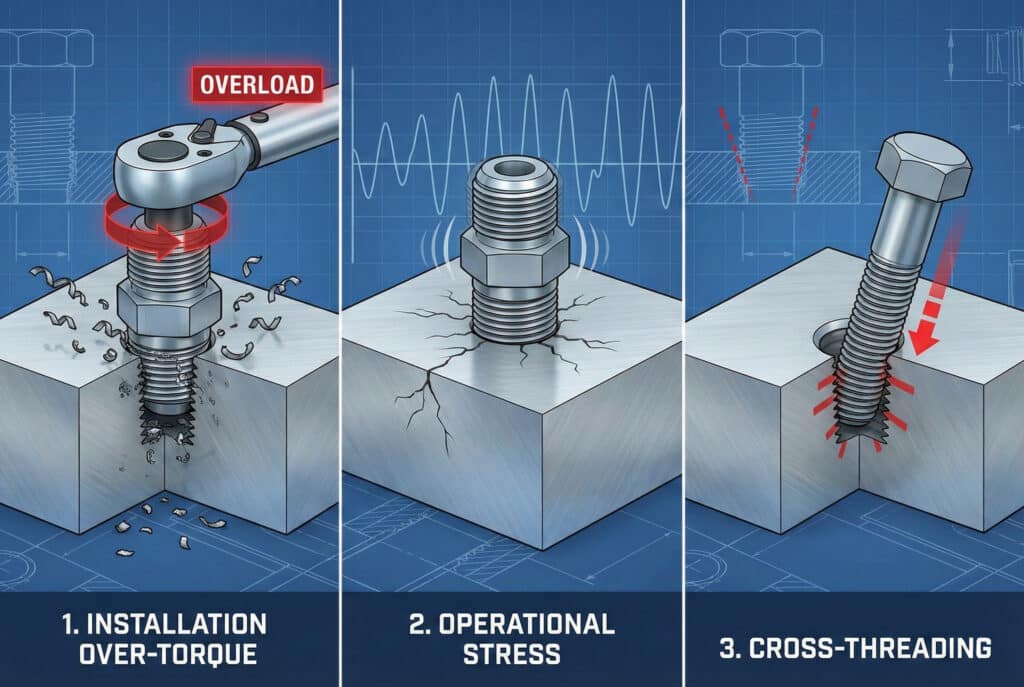

กลไก 5 อย่างมักเกิดร่วมกันที่พอร์ตนิวเมติกที่เสียหาย:

แรงเฉือนของเกลียวในวัสดุหลัก: ข้อต่อถ่ายแรงเข้าสู่ด้านข้างเกลียวตัวเมียในอะลูมิเนียม ความยาวเกลียวที่ขบจริงน้อยเกินไปหรือรูต๊าปใหญ่เกินไปจะลดพื้นที่รับแรง

การรบกวนจากเกลียวเรียวมากเกินไป: ข้อต่อ NPT ทำหน้าที่คล้ายลิ่ม การขันเพิ่มแต่ละรอบจะขยายบริเวณพอร์ตตัวเมียและเพิ่มความเค้นเฉพาะจุดรอบบอส

การเริ่มเกลียวไขว้: ข้อต่อที่เอียงจะลงโหลดกับช่วงเกลียวแรกแทนการกระจายสัมผัสรอบเส้นรอบวง ผู้ติดตั้งอาจเข้าใจผิดว่าแรงต้านผิดปกตินี้คือการขบของเกลียวเรียวตามปกติ

การสึกติดและความเสียหายของพื้นผิว: การสึกแบบยึดติดหรือวัสดุที่ฉีกขาดทำให้แรงเสียดทานสูงขึ้น การออกแรงประแจมากขึ้นจึงทำให้การเคลื่อนเข้าไม่แน่นอน และอาจดึงยอดเกลียวที่เหลือออก

การเคลื่อนที่เป็นรอบ: วาล์วหนัก ท่อที่ไม่มีตัวรองรับ หรือสายที่สั่นสะเทือนจะสร้างแรงดัดที่พอร์ต การเคลื่อนที่ขนาดเล็กซ้ำ ๆ อาจทำให้ข้อต่อคลาย ทำให้พื้นผิวสัมผัสสึกแบบเฟรต และเปลี่ยนการติดตั้งที่พอใช้ได้ให้กลายเป็นปัญหาความล้า

โดยปกติไม่อาจวินิจฉัยพอร์ตเกลียวรูดจากค่าที่อ่านได้หลังขันประแจเพียงอย่างเดียว ห่วงโซ่หลักฐานเริ่มจากมาตรฐานเกลียวและสภาพเกจ แล้วติดตามเกลียวที่ขบ สารซีล การรองรับข้อต่อ และการเคลื่อนที่ขณะทำงาน แม้บันทึกแรงบิดจะดูปกติก็ไม่อาจพิสูจน์ว่าข้อต่อเริ่มเข้าตรงฉากหรือเกลียวเรียวตัวเมียอยู่ในค่าความเผื่อ

การวิเคราะห์การกระจุกตัวของความเค้นที่โคนเกลียวให้บริบทเพิ่มเติมเกี่ยวกับรอยร้าวที่เริ่มใต้เกลียวแรกซึ่งดูเหมือนยังสมบูรณ์

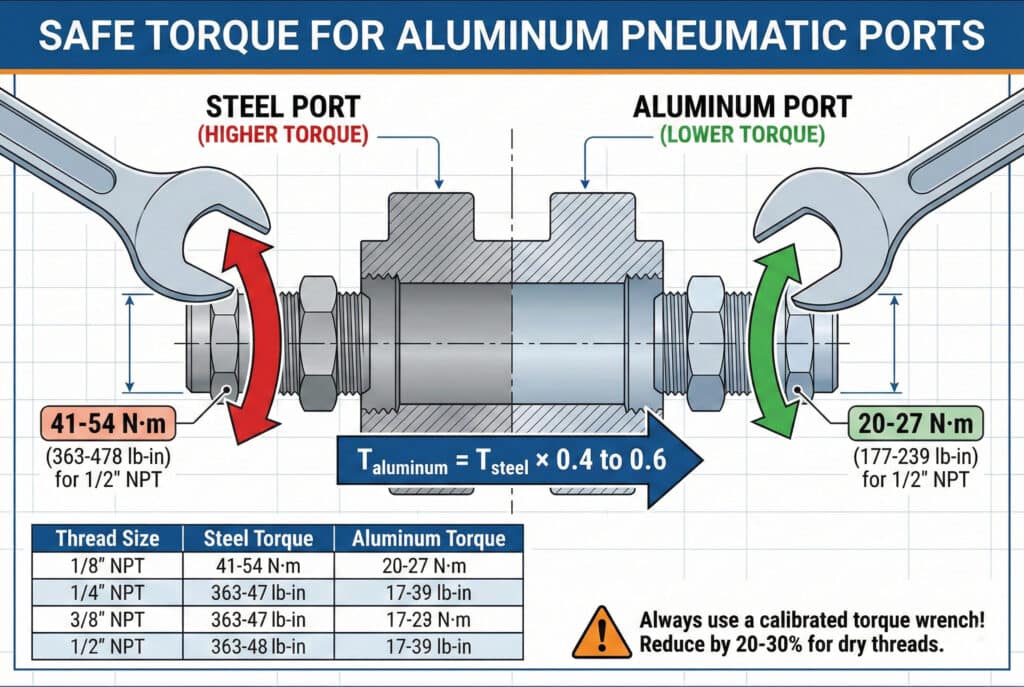

เหตุใดตารางแรงบิดอะลูมิเนียมแบบสากลจึงใช้ไม่ได้

แนวทางปัจจุบันของ NASA สำหรับตัวยึดเชิงกลใช้ค่าสัมประสิทธิ์แรงบิดเฉลี่ย 0.30 สำหรับตัวยึดที่สะอาดและแห้ง และ 0.18 สำหรับตัวยึดที่หล่อลื่นแล้ว พร้อมกำหนดให้ตรวจการฉีกถอนของเกลียวในวัสดุหลักแยกต่างหาก (NASA Mechanical Fastener Torque Guidelines, 2020) ค่าแรงบิดเดียวไม่สามารถสะท้อนการเปลี่ยนแปลงของแรงเสียดทานนั้นได้ นับประสาอะไรกับการเปลี่ยนรูปแบบเกลียวหรือสารซีล

สำหรับตัวยึดเกลียวตรง ความสัมพันธ์ที่คุ้นเคยคือ:

$T$ คือแรงบิดขัน ค่าเชิงประจักษ์ของสัมประสิทธิ์แรงบิดคือ $K$ หน่วย พรีโหลดตามแนวแกนคือ $F$ หน่วย เส้นผ่านศูนย์กลางเรียกของตัวยึดคือ $d$ หน่วย คู่มือการออกแบบตัวยึดของ NASA อธิบายว่าแรงบิดที่ใช้ส่วนใหญ่เปลี่ยนเป็นแรงเสียดทานในเกลียวและแบริ่ง (NASA RP-1228, 1990) มีเพียงบางส่วนเท่านั้นที่กลายเป็นพรีโหลดที่ใช้งานได้

ความสัมพันธ์นี้มีประโยชน์กับข้อต่อสลักเกลียวที่ควบคุมได้ แต่ข้อต่อท่อเรียวแตกต่างกัน ข้อต่อจะเคลื่อนเข้าไปในรูปทรงที่เกิดการรบกวน สารซีลเปลี่ยนแรงเสียดทาน พอร์ตอาจซีลก่อนหรือหลังมุมประแจหนึ่งค่าก็ได้ ดังนั้น Parker จึงระบุว่าไม่ควรประกอบข้อต่อท่อเรียวด้วยค่าแรงบิดตายตัว (Parker, เข้าถึงเมื่อ 2026) คุณภาพเกลียว วัสดุ และสารซีลล้วนเปลี่ยนผลลัพธ์

ในทางปฏิบัติ ตัวคูณคงที่ไม่สามารถแปลงแรงบิด NPT ของเหล็กเป็นค่า NPT ของอะลูมิเนียมที่ปลอดภัยได้ ใช้ขั้นตอนที่ผู้ผลิตกระบอกสูบและข้อต่ออนุมัติ หากชุดวัสดุที่ตรงกันอยู่นอกขั้นตอนดังกล่าว ให้รับรองด้วยการประกอบแบบควบคุมและการทดสอบแรงดัน

ตัวแปร	สิ่งที่เปลี่ยนแปลง	หลักฐานที่ต้องใช้
รูปแบบเกลียวและค่าความเผื่อ	การเคลื่อนเข้า การรบกวน และตำแหน่งสัมผัส	แบบ คำระบุเกลียว และบันทึกเกจ
สารซีลหรือสารหล่อลื่น	แรงเสียดทาน การซีล และพฤติกรรมการบ่ม	คำแนะนำผลิตภัณฑ์และความเข้ากันได้
วัสดุและผิวสำเร็จของข้อต่อ	แนวโน้มการสึกติดและแรงเสียดทานพื้นผิว	ข้อกำหนดของชิ้นส่วนที่ตรงรุ่น
โลหะผสมอะลูมิเนียมและสภาวะการอบ	แรงเฉือนและการเปลี่ยนรูปของเกลียวในวัสดุหลัก	ใบรับรองวัสดุหรือข้อกำหนดจากแบบ
รูปทรงบอสพอร์ต	ความแข็งต้านการขยายและความหนาเนื้อที่เหลือ	แบบตัดขวางและการสะสมค่าความเผื่อ
ประวัติการนำกลับมาใช้	การเปลี่ยนรูปเกลียวและคุณภาพการซีล	บันทึกการบริการและการตรวจด้วยสายตา

ควรประกอบพอร์ตกระบอกสูบ NPT และ NPTF อย่างไร

ตารางเกลียวเรียวของ Parker ระบุให้ขันต่อ 2-3 รอบจากตำแหน่งขันด้วยมือจนตึงสำหรับข้อต่อ NPTF ขนาด 1/8, 1/4, 3/8, 1/2 และ 3/4 ที่ทำจากเหล็ก สเตนเลส หรือทองเหลือง (Parker, เข้าถึงเมื่อ 2026) นี่เป็นขั้นตอนสำหรับตระกูลข้อต่อ ไม่ใช่การอนุญาตให้ใช้จำนวนรอบเดียวกันกับพอร์ตอะลูมิเนียมทุกชนิดโดยไม่ตรวจสอบ

ใช้ลำดับการทำงานแบบควบคุมต่อไปนี้:

1. ยืนยันชนิดเกลียวทั้งสองฝั่ง อย่าระบุพอร์ตจากรูปลักษณ์เพียงอย่างเดียว
2. ตรวจพอร์ตตัวเมียอย่างละเอียด มองหายอดเกลียวที่ฉีก เทปที่ฝังอยู่ การกัดกร่อน และร่องรอยการขันลึกเกินก่อนข้อต่อใหม่จะบดบังหลักฐาน
3. ตรวจข้อต่อตัวผู้ ปฏิเสธเกลียวที่เสียหายหรือปนเปื้อน เปรียบเทียบคำระบุเกลียวกับแบบกระบอกสูบ และยืนยันว่ามีพื้นที่เข้าขันให้ตรงฉากเพียงพอ
4. ทาสารซีลที่อนุมัติ ปฏิบัติตามคำแนะนำเรื่องการคลุมผิวและการบ่ม
5. เริ่มขันด้วยมือทั้งหมด ข้อต่อควรถึงตำแหน่งอ้างอิงเมื่อขันมือจนตึงที่ทำซ้ำได้ โดยไม่โยก ไม่ฝืดตั้งแต่ต้น และไม่เห็นการเข้าที่เอียง หยุดและสอบสวนเมื่อพบแรงต้านผิดปกติ
6. ทำเครื่องหมายตำแหน่งอ้างอิง นับจำนวนรอบประแจที่กำหนดแทนการอาศัยความรู้สึก
7. ตรวจยืนยันสภาพสุดท้าย บันทึกตำแหน่งเกลียวที่ขบและการจัดแนว ห้ามคลายข้อต่อเรียวกลับเพียงเพื่อปรับทิศทาง เว้นแต่ขั้นตอนที่อนุมัติจะอนุญาตอย่างชัดเจน
8. ทดสอบแรงดันก่อนปล่อยใช้งาน ใช้แรงดันทดสอบการรั่ว ระยะเวลาแยกกัก การรั่วที่ยอมให้มี และวิธีตรวจของผู้ผลิตกระบอกสูบ ก่อนต่อแอคชูเอเตอร์กลับเข้ากับเครื่องจักร

Parker ระบุว่าข้อต่อเรียวที่ประกอบตามปกติมักมีเกลียวขบกัน 3.5 ถึง 6 เกลียว ผลนอกช่วงนี้อาจบ่งชี้การขันไม่พอ การขันแน่นเกิน หรือเกลียวอยู่นอกค่าความเผื่อ ข้อสังเกตนี้ใช้วินิจฉัยได้ดีกว่าค่าแรงบิดที่คัดลอกมา เพราะตรวจสิ่งที่ข้อต่อทำจริง

อย่าใช้แรงประแจที่เพิ่มขึ้นเป็นวิธีซ่อมการรั่ว ระบายแรงดัน ตรวจเกลียว และใช้ขั้นตอนซีลที่ถูกต้อง การขันต่ออาจเปลี่ยนการรั่วเล็กน้อยให้เป็นความเสียหายถาวรของพอร์ต

พอร์ตเกลียวตรงควรจัดการต่างออกไปอย่างไร

ตารางปลายสตัด ISO 6149 ของ Parker กำหนด 10 N·m ให้การจัดรูปแบบ M8x1 หนึ่งแบบ และ 20 N·m ให้การจัดรูปแบบ M10x1 หนึ่งแบบ แล้วให้ค่าต่างกันสำหรับตระกูลปลายสตัดอื่น (Parker, เข้าถึงเมื่อ 2026) ความแตกต่างนี้แสดงว่าเพียงเส้นผ่านศูนย์กลางเรียกไม่สามารถให้ค่าแรงบิดที่ถูกต้องได้

สำหรับพอร์ตเกลียวตรง ให้ระบุองค์ประกอบซีลก่อนเลือกแรงบิด:

• ข้อต่อบอส O-ring ต้องใช้ซีลขนาดที่ถูกต้อง
• ซีลติดประสานต้องมีหน้าไม่เสียหาย พร้อมทิศทางแหวน ความแข็ง และเส้นผ่านศูนย์กลางภายนอกตามที่กำหนด
• อะแดปเตอร์ซีลหน้าใช้แรงกดที่บ่า ดังนั้นสภาพการนั่งจึงสำคัญกว่าการเลื่อนเข้าของเกลียวเรียว
• ตัวยึดเกลียวธรรมดาต้องมีแรงกดรัดที่ออกแบบไว้ พร้อมการตรวจแรงดึงถอนของเกลียวในวัสดุหลักแยกต่างหาก โดยอิงวัสดุจริง เส้นผ่านศูนย์กลางพิตช์ ความยาวเกลียวที่ขบ แรงเสียดทาน และโหลดใช้งาน

การขันที่ถูกต้องทำให้ซีลที่ตั้งใจใช้นั่งสนิทโดยไม่บดซีลหรือสร้างความเค้นเกินให้เกลียวตัวเมีย ใช้แบบชิ้นส่วนหรือตารางผู้ผลิตของตระกูลข้อต่อที่ตรงรุ่น ตารางสลักเกลียวเมตริกทั่วไปไม่เพียงพอ

ความแตกต่างนี้เปลี่ยนหลักฐานความขัดข้องที่ต้องตรวจด้วย ในพอร์ตเรียวควรสนใจความลึกที่สอดเข้าไปมากเกินและการขยายของบอส ในพอร์ตเกลียวตรงให้ตรวจหน้าซีล การกดอัดของแหวนหรือ O-ring และการสัมผัสบ่า การมองความขัดข้องทั้งสองแบบว่าเป็นเพียง “ความแข็งแรงอะลูมิเนียมต่ำ” จะบดบังรูปทรงที่ต้องแก้จริง

การควบคุมการผลิตที่ป้องกันความเสียหายของพอร์ต

ASME B1.20.1 กำหนดขนาดและการตรวจด้วยเกจของเกลียวตระกูล NPT ขณะที่ขั้นตอนอินเสิร์ต NPT ของ Stanley กำหนดให้การเจาะ การต๊าป การตรวจเกจ และการติดตั้งเป็น 4 งานที่ต้องควบคุม (ASME, 2013; Stanley Engineered Fastening, เข้าถึงเมื่อ 2026) ใช้วินัยด้านกระบวนการเดียวกันกับหัวกระบอกสูบใหม่ทุกชิ้น

การควบคุมการผลิตควรครอบคลุม:

• คำระบุพอร์ต
• ความหนาเนื้อบอสขั้นต่ำหลังการกลึงทั้งหมดและการเจาะช่องทางใกล้เคียง
• ชนิดดอกต๊าป กระบวนการตัด เกณฑ์เปลี่ยนเครื่องมือ และอายุเครื่องมือที่บันทึกสำหรับรอบการผลิต
• เกจฟังก์ชันที่สอบเทียบแล้ว
• ค่าเผื่อสารเคลือบเมื่อผิวสำเร็จเปลี่ยนขนาดเกลียวที่ใช้งานจริง
• การลบคมที่ปกป้องเกลียวเต็มรอบแรก
• การสอบกลับล็อตที่เชื่อมโยงวัสดุหัวกระบอก เครื่องจักร ดอกต๊าป ผู้ปฏิบัติงาน และผลตรวจ
• การทำความสะอาดขั้นสุดท้ายตามด้วยการทดสอบการรั่วที่มีเอกสาร โดยระบุแรงดัน เวลาคงตัว เวลาคงแรงดัน อุณหภูมิอากาศ วิธีวัด และการรั่วที่ยอมให้มีสำหรับหัวกระบอกที่เสร็จแล้ว

การควบคุมงานบริการต้องใช้หลักฐานอีกชุดหนึ่ง บันทึกหมายเลขชิ้นส่วนข้อต่อ สารซีล ตำแหน่งอ้างอิงเมื่อขันมือจนตึง ค่า TFFT สุดท้ายหรือแรงบิดที่กำหนด และผู้ติดตั้ง รองรับวาล์วหรือสายที่มีน้ำหนักมากเพื่อไม่ให้พอร์ตรับแรงดัดที่หลีกเลี่ยงได้ หากต้องถอดต่อข้อต่อซ้ำ ๆ ให้ติดตามจำนวนการทำใหม่และตรวจสภาพ แทนการสมมติว่ามีจำนวนรอบสากล

บทความข้อกำหนดแรงบิดของไท-ร็อดกล่าวถึงตัวยึดโครงสร้าง ค่าแรงบิดของบทความนั้นห้ามนำไปใช้กับข้อต่อพอร์ตนิวเมติก

เมื่อใดควรกำหนดใช้อินเสิร์ตเกลียว

เอกสารอินเสิร์ตเกลียวท่อของ Stanley ครอบคลุมขนาด NPT ตั้งแต่ 1/16-27 ถึง 1 1/2-11 1/2 และถือว่าความลึกเจาะเป็นขนาดเฉพาะของเกลียว (Stanley Engineered Fastening, เข้าถึงเมื่อ 2026) สำหรับ NPT 1/4-18 ความลึกเจาะอ้างอิงต่างกันระหว่างการเตรียมด้วยต๊าปปลั๊กและต๊าปก้น การนี้ยืนยันว่าอินเสิร์ตไม่ใช่งานซ่อมแบบใส่แทนได้ทั่วไป

กำหนดใช้อินเสิร์ตเมื่อการทบทวนแบบรองรับความต้องการข้อใดข้อหนึ่งต่อไปนี้:

• งานบริการที่เกิดบ่อยต้องการผิวสัมผัสที่ทนการสึก
• ความยาวเกลียวอะลูมิเนียมที่มีไม่สามารถรับโหลดที่คำนวณได้
• พอร์ตที่เสียหายยังร่วมศูนย์และมีวัสดุสมบูรณ์พอสำหรับกระบวนการเจาะ ต๊าป ตรวจเกจ และติดตั้งครบชุด
• ผู้ผลิตกระบอกสูบอนุมัติการกู้คืนชิ้นงานเพื่อการผลิต
• มีการทบทวนการจับคู่วัสดุ สารเคลือบ สารซีล การสัมผัสของไหล และการเข้าถึงเพื่อตรวจของรูปแบบที่ติดตั้งแล้วครบถ้วน

การติดตั้งยังต้องอาศัยแบบ Stanley กำหนดดอกสว่าน ต๊าปอินเสิร์ต เกจ และเครื่องมือติดตั้งที่ถูกต้อง เอกสารยังต้องการให้ระบุตำแหน่งอินเสิร์ตหลังติดตั้ง และแนะนำสารซีลชนิดไม่แข็งตัวที่เหมาะกับงาน NPT อย่างไรก็ตาม อินเสิร์ตอาจสร้างความเสี่ยงใหม่ การเอาเนื้อออกเพิ่มอาจทำให้บอสบางลงหรือเจาะทะลุช่องลม สเตนเลสในอะลูมิเนียมอาจสร้างคู่กัลวานิกเมื่อมีความชื้นและการสัมผัสทางไฟฟ้า ทบทวนตัวเลือกสารเคลือบและการแยกไฟฟ้าร่วมกับคู่มือการกัดกร่อนแบบกัลวานิกในกระบอกสูบ.

ซ่อมหรือเปลี่ยน: วิธีตัดสินใจในทางปฏิบัติ

ตามเอกสารอินเสิร์ตเกลียวท่อของ Stanley, ความลึกเจาะอ้างอิงสำหรับ NPT 1/4-18 คือ 0.833 in เมื่อเข้าด้วยแนวทางต๊าปแบบหนึ่ง และ 0.606 in เมื่อใช้แบบอื่น แต่หัวกระบอกที่มีวัสดุสมบูรณ์เหลือน้อย มีร่องใกล้เคียง หรือมีรอยร้าวไม่สามารถรับกระบวนการนั้นได้เพียงเพราะขนาดเรียกของพอร์ตตรงกัน

สิ่งที่พบ	แนวทางดำเนินการที่คาดได้	การตรวจยืนยันที่ต้องมี
สิ่งปนเปื้อนเล็กน้อย ไม่มีโลหะหาย	ทำความสะอาดและตรวจซ้ำ	เกจและการทดสอบการรั่วที่อนุมัติ
ครีบเล็กที่เกลียวแรก	ทำงานแก้ไขได้เฉพาะตามที่ผู้ผลิตอนุมัติ	รูปแบบเกลียวยังอยู่ในค่าความเผื่อ
เกลียวรูดบางส่วนแต่บอสยังสมบูรณ์	อาจใช้อินเสิร์ตที่ผ่านการออกแบบวิศวกรรมได้	แบบตัดขวาง กระบวนการอินเสิร์ต และการตรวจเกจ
รอยร้าวในแนวรัศมีของบอส	เปลี่ยนหัวหรือกระบอกสูบ	ขอบเขตรอยร้าวและขอบเขตแรงดันที่ได้รับผล
พอร์ตถูกขยายจากการซ่อมก่อนหน้า	โดยทั่วไปให้เปลี่ยน เว้นแต่มีวิธีซ่อมที่จัดทำเอกสารไว้	ความหนาเนื้อที่เหลือและระยะจากช่องทาง
ความเสียหายจากเกลียวปะปนที่ยังไม่ทราบชนิด	หยุดและระบุมาตรฐานทั้งสองฝั่ง	เกจที่ถูกต้องและการสอบกลับข้อต่อ

อย่าไล่เกลียวที่เสียหายด้วยต๊าปธรรมดาจนกว่าจะอนุมัติเส้นทางซ่อม การเอาเนื้อออกอาจลบหลักฐานความขัดข้อง อีกทั้งอาจทำให้พอร์ตใหญ่เกินหรือทำให้อินเสิร์ตภายหลังติดตั้งไม่ได้ หลีกเลี่ยงการใช้อีพ็อกซีแทนเกลียวโครงสร้างในขอบเขตนิวเมติกที่มีแรงดัน เว้นแต่ผู้ผลิตเดิมจะมีขั้นตอนซ่อมที่ผ่านการรับรองสำหรับรูปแบบนั้นโดยเฉพาะ

การยอมรับงานซ่อมควรตัดสินจากรูปทรงที่คืนกลับและหลักฐานของขอบเขตแรงดัน ไม่ใช่จากความแน่นของข้อต่อ ข้อต่ออาจต้านแรงดึงด้วยมือได้แต่ยังมีเกลียวขบไม่พอ รอยร้าวที่ซ่อนอยู่และเส้นทางซีลที่เปลี่ยนหลังเดินรอบก็ยังเป็นไปได้

ผู้ซื้อควรใส่อะไรใน RFQ

NASA-STD-5020Bกำหนดให้ระบบเกลียวในขอบเขตของมาตรฐานป้องกันเกลียวในวัสดุหลักรูดจนเป็นโหมดความขัดข้องหลัก และกำหนดให้มีแบบการยึดที่จัดทำเป็นเอกสาร RFQ ของกระบอกสูบนิวเมติกไม่ได้อยู่ภายใต้มาตรฐานอวกาศนี้ แต่หลักการด้านหลักฐานยังมีประโยชน์ คือกำหนดข้อต่อให้ชัดเจนก่อนขอค่าแรงบิด

ขอให้ซัพพลายเออร์จัดทำเอกสารระบุ:

• มาตรฐานพอร์ตและขนาดเรียก
• โลหะผสมและสภาวะการอบของหัวกระบอก สารเคลือบ ความหนาบอสขั้นต่ำหลังกลึง และระยะห่างจากช่องทางภายใน
• ตระกูลข้อต่อที่อนุมัติ
• วิธีควบคุมการติดตั้งที่ระบุเป็น TFFT หรือแรงบิดเฉพาะรูปแบบ รวมค่าความเผื่อและช่วงเครื่องมือ
• ผลิตภัณฑ์สารซีล การเตรียมพื้นผิว ข้อกำหนดการบ่ม ความเข้ากันได้กับลมอัด และขีดจำกัดอุณหภูมิ
• นโยบายการทำใหม่หรือกฎตรวจที่ใช้แทนจำนวนรอบตายตัว
• มวลข้อต่อภายนอกพร้อมการรองรับท่อหรือวาล์วที่ต้องมี รวมระยะเยื้องสูงสุดที่ไม่มีตัวรองรับและผู้รับผิดชอบการติดตั้ง
• ตัวเลือกอินเสิร์ต หมายเลขชิ้นส่วน การเตรียมรู การตรวจเกจ และกระบวนการติดตั้งจากโรงงาน
• แรงดันทดสอบการรั่ว การคงตัว เวลาคงแรงดัน ความละเอียดการวัด และเกณฑ์ยอมรับ
• วิธีซ่อมที่ห้ามใช้

ผู้ซื้อควรแยกขนาดพอร์ตออกจากพื้นที่ทางไหลใน RFQ ด้วย เกลียวใหญ่ไม่ได้รับประกันว่าช่องทางภายในจะใหญ่ ใช้การวิเคราะห์ขนาดพอร์ตเทียบกับรูทางไหลภายในเมื่อความสามารถในการไหลเป็นส่วนหนึ่งของการเลือกเดียวกัน

กฎวิศวกรรมขั้นสุดท้าย

Parker ใช้ 2-3 รอบจากขันมือจนตึงกับขนาดเกลียวเรียวทั่วไปหลายขนาด (Parker, เข้าถึงเมื่อ 2026) ตารางปลายสตัด ISO แบบตรงของ Parker ใช้ค่าแรงบิดเฉพาะรูปแบบแทน ความแตกต่างนี้กำหนดกฎ การควบคุมการติดตั้งต้องอิงเกลียวและแบบซีล ไม่ใช่คำว่า “อะลูมิเนียม” ระบุพอร์ต ยืนยันรูปทรงและสภาพ ใช้ขั้นตอนข้อต่อที่ตรงรุ่น รองรับโหลดภายนอก และจัดทำเอกสารการติดตั้ง ข้อต่อที่อยู่นอกขอบเขตที่ซัพพลายเออร์อนุมัติต้องผ่านการวิเคราะห์ทางวิศวกรรม และต้องทดสอบการรั่วกับการทำงานแบบควบคุม ห้ามใช้ตัวคูณแรงบิดเหล็กต่ออะลูมิเนียมแบบสากลกับพอร์ต NPT เพราะไม่คำนึงถึงตำแหน่งเกลียวเรียวและแรงเสียดทานของสารซีล ค่าความเผื่อเกลียวตัวเมียและความแข็งของบอสก็มีผลเช่นกัน ความเรียบง่ายที่ดูเหมือนจะใช้งานได้คือสิ่งที่ทำให้ทางลัดนี้ไม่ปลอดภัย

คำถามที่พบบ่อยเกี่ยวกับพอร์ตกระบอกสูบอะลูมิเนียม

แนวทางเกลียวเรียวของ Parker ใช้ 2-3 รอบจากขันมือจนตึงสำหรับ NPTF ทั่วไปขนาด 1/8 ถึง 3/4 (Parker, เข้าถึงเมื่อ 2026) ปลายสตัดเกลียวตรงใช้ตารางแรงบิดแยกต่างหาก คำตอบเหล่านี้แยกการระบุเกลียวออกจากหลักฐานการซ่อม และทำให้การควบคุมการติดตั้งยังเป็นประเด็นเฉพาะ

ใช้ 40-60% ของค่าแรงบิดเหล็กกับพอร์ต NPT อะลูมิเนียมได้หรือไม่

ไม่ได้ เปอร์เซ็นต์ตายตัวไม่คำนึงถึงตำแหน่งเกลียวเรียว ค่าความเผื่อพอร์ต สารซีล วัสดุข้อต่อ หรือความแข็งของบอส โดยทั่วไป Parker ควบคุมข้อต่อท่อเรียวด้วยจำนวนรอบจากขันมือจนตึงและการขบขั้นสุดท้าย ใช้ขั้นตอนที่ผู้ผลิตกระบอกสูบและข้อต่ออนุมัติสำหรับชุดที่ตรงกัน แล้วทดสอบแรงดันข้อต่อที่ประกอบเสร็จ

จะทราบได้อย่างไรว่าข้อต่อเริ่มเกลียวไขว้

หยุดหากข้อต่อติดขัดขณะขันมือจนตึง โยกให้เห็นได้ หรือเข้าในมุมเอียง เปรียบเทียบมาตรฐานเกลียวตัวผู้และตัวเมียก่อนลองอีกครั้ง หลังถอดออกให้ตรวจเกลียวตัวเมียช่วงแรกที่ขบว่าฉีกด้านเดียวหรือยอดเกลียวแบนหรือไม่ อย่าใช้แรงประแจดันข้อต่อที่ยังไม่แน่ใจให้เคลื่อนเข้า

อินเสิร์ตเกลียวแข็งแรงกว่าพอร์ตอะลูมิเนียมเดิมเสมอหรือไม่

ไม่ อินเสิร์ตอาจให้เกลียวที่ทนการสึก แต่บอสโดยรอบยังต้องรองรับรูที่เจาะและต๊าปให้ใหญ่ขึ้น ยืนยันความหนาเนื้อ ช่องทางใกล้เคียง การตรวจเกจ ตำแหน่งอินเสิร์ต ความเข้ากันได้ด้านการกัดกร่อน และวิธีซีล ใช้กระบวนการของผู้ผลิตอินเสิร์ตหรือคำแนะนำซ่อมของผู้ผลิตกระบอกสูบ ไม่ใช่วิธีดัดแปลงในเวิร์กช็อป

เมื่อใดควรเปลี่ยนหัวกระบอกสูบที่เสียหาย

เปลี่ยนเมื่อบอสมีรอยร้าว ความหนาเนื้อที่เหลือไม่พอ พอร์ตตัดผ่านช่องทางอื่น ไม่สามารถยืนยันมาตรฐานเกลียวได้ หรือไม่มีวิธีซ่อมที่ผ่านการรับรอง ข้อต่อที่ขันแน่นไม่ได้พิสูจน์ว่าซ่อมปลอดภัย การยอมรับต้องมีรูปทรงที่คืนกลับ การสอบกลับ และการทดสอบแรงดันที่จัดทำเอกสาร

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

ชุดเอกสารอ้างอิงนี้ให้ความสำคัญกับหน่วยงานมาตรฐาน เอกสารวิศวกรรมของภาครัฐ และคำแนะนำจากผู้ผลิตต้นฉบับ โดยระบุวันที่เข้าถึงไว้สำหรับตรวจสอบฉบับต่อไป

• ASME B1.20.1: เกลียวท่อสำหรับงานทั่วไป ระบบนิ้ว, เอกสารขอบเขตหลักสำหรับขนาดและการตรวจเกจของเกลียวตระกูล NPT ฉบับปี 2013 ยืนยันซ้ำปี 2018 เข้าถึงเมื่อ 2026-07-26
• Parker Tube Fittings Division: การประกอบและติดตั้ง, ขั้นตอน TFFT และแรงบิด เข้าถึงเมื่อ 2026-07-26
• NASA Fastener Design Manual, RP-1228, หลักการออกแบบแรงบิด แรงเสียดทาน แรงดึงถอนรูต๊าป อินเสิร์ต และข้อต่อเกลียว เผยแพร่ปี 1990 เข้าถึงเมื่อ 2026-07-26
• NASA/TM-2017-219475: ขีดจำกัดแรงบิดสำหรับตัวยึดเกลียวในโลหะผสมอะลูมิเนียม, สมการแรงดึงถอนของเกลียวในวัสดุหลักแบบอนุรักษ์นิยม พื้นฐานตัวประกอบความปลอดภัยของการศึกษา สมมติฐานวัสดุ และตารางแรงบิดตัวอย่างที่จำกัดขอบเขตไว้อย่างชัดเจน เผยแพร่ปี 2017 เข้าถึงเมื่อ 2026-07-26
• NASA Mechanical Fastener Torque Guidelines, สมมติฐานค่าสัมประสิทธิ์แรงบิด ผลของการหล่อลื่น และการตรวจการฉีกถอนของวัสดุหลักแยกต่างหาก มีผลใช้ปี 2020 เข้าถึงเมื่อ 2026-07-26
• NASA-STD-5020B: ข้อกำหนดระบบยึดเกลียวสำหรับฮาร์ดแวร์อวกาศ, ข้อกำหนดการออกแบบที่จำกัดตามขอบเขตการใช้งาน ทวนสอบใหม่เมื่อ 2026-01-05 เข้าถึงเมื่อ 2026-07-26
• Stanley Engineered Fastening: อินเสิร์ตเกลียวท่อ HELI-COIL, เอกสารเทคนิค 903B1, ขนาดอินเสิร์ต NPT คำแนะนำการเจาะ การต๊าป การตรวจเกจ การติดตั้ง และการซีล เข้าถึงเมื่อ 2026-07-26
