การทำความเข้าใจการเสียรูปจากการคืบในตัวหยุดปลายกระบอกโพลิเมอร์

ระบบกำหนดตำแหน่งที่มีความแม่นยำของคุณทำงานได้อย่างสมบูรณ์แบบเมื่อได้รับการติดตั้ง—สามารถทำซ้ำได้แม่นยำถึง ±0.5 มิลลิเมตรทุกครั้ง หกเดือนต่อมา คุณกำลังตามหาสาเหตุของการเคลื่อนที่ผิดปกติที่ไม่ทราบสาเหตุ ซึ่งเพิ่มขึ้นเป็น ±3 มิลลิเมตร และการปรับเทียบใหม่ก็ช่วยได้เพียงชั่วคราวเท่านั้น😤 คุณได้ตรวจสอบเซ็นเซอร์ ปรับการควบคุมการไหล และตรวจสอบแรงดันอากาศแล้ว แต่ปัญหายังคงอยู่ สาเหตุอาจมาจากสิ่งที่คุณไม่เคยคิดถึง: การเปลี่ยนรูปจากการยืดตัวในตัวหยุดโพลีเมอร์ที่รองรับกระบอกสูบของคุณ ซึ่งเปลี่ยนแปลงขนาดอย่างเงียบๆ ภายใต้แรงกดดันอย่างต่อเนื่องและทำลายความแม่นยำในการวางตำแหน่งของคุณ.

การเสียรูปแบบคืบในตัวหยุดปลายกระบอกของพอลิเมอร์เป็นการเสียรูปพลาสติกที่ขึ้นอยู่กับเวลาซึ่งเกิดขึ้นภายใต้ความเค้นเชิงกลที่คงที่ แม้ในระดับความเค้นที่ต่ำกว่าค่าความเค้นของวัสดุ ค่าความต้านทานแรงดึง¹. วัสดุที่ใช้ทำจุดหยุดปลายทั่วไป เช่น โพลียูรีเทน ไนลอน และอะซีตัล จะมีการเปลี่ยนแปลงขนาด 2-15% ในช่วงเวลาหลายเดือนหรือหลายปี ขึ้นอยู่กับระดับความเครียด อุณหภูมิ และการเลือกวัสดุ การเปลี่ยนแปลงขนาดนี้ค่อยๆ เกิดขึ้นทำให้ความยาวการเคลื่อนที่ของกระบอกสูบเปลี่ยนไป ทำลายความแม่นยำในการวางตำแหน่ง และอาจทำให้เกิดการขัดขวางทางกลหรือความล้มเหลวของชิ้นส่วนในที่สุดการทำความเข้าใจกลไกการยืดตัวและการเลือกใช้วัสดุที่เหมาะสม เช่น ไนลอนผสมแก้วหรือเทอร์โมพลาสติกวิศวกรรมที่มีความต้านทานการยืดตัว เป็นสิ่งสำคัญสำหรับการใช้งานที่ต้องการความคงรูปในระยะยาว.

ฉันได้ทำงานร่วมกับมิเชล วิศวกรกระบวนการที่โรงงานประกอบอิเล็กทรอนิกส์ในแคลิฟอร์เนีย ซึ่งระบบหยิบและวางของเธอกำลังประสบปัญหาความผิดพลาดในการวางตำแหน่งที่แย่ลงเรื่อยๆ ทีมของเธอใช้เวลาหลายสัปดาห์ในการแก้ไขปัญหาเซ็นเซอร์ ตัวควบคุม และการจัดแนวเชิงกล ทำให้เสียเวลาทางวิศวกรรมไปมากกว่า 1,040,000 ชั่วโมง และสูญเสียการผลิตเมื่อฉันตรวจสอบกระบอกสูบของเธอ ฉันพบว่าตัวหยุดปลายโพลียูรีเทนได้ยุบตัวลง 4 มิลลิเมตรในช่วงเวลา 18 เดือนของการใช้งาน ซึ่งเป็นกรณีคลาสสิกของการเสียรูปจากการยืดตัวช้า ตัวหยุดปลายดูปกติดีเมื่อมองด้วยตาเปล่า แต่การวัดขนาดเผยให้เห็นการเสียรูปถาวรอย่างมีนัยสำคัญ การเปลี่ยนเป็นตัวหยุดปลายอะซีตัลที่ผสมแก้วสามารถแก้ปัญหาได้ทันทีและรักษาความแม่นยำได้นานกว่า 3 ปี.

สารบัญ

• การเสียรูปแบบคืบคืออะไรและทำไมจึงเกิดขึ้นในตัวหยุดปลายโพลิเมอร์?
• วัสดุพอลิเมอร์ชนิดต่างๆ มีความต้านทานการคืบแตกต่างกันอย่างไร?
• ปัจจัยใดที่เร่งการยืดตัวในแอปพลิเคชันของตัวหยุดกระบอกสูบ?
• คุณจะป้องกันหรือลดปัญหาที่เกี่ยวข้องกับการเคลื่อนตัวแบบคืบคลานได้อย่างไร?

การเสียรูปแบบคืบคืออะไรและทำไมจึงเกิดขึ้นในตัวหยุดปลายโพลิเมอร์?

การเข้าใจพื้นฐานของการยืดตัวช้าช่วยอธิบายรูปแบบความล้มเหลวที่มักถูกมองข้ามนี้ 🔬

การเสียรูปแบบครีปคือการเสียรูปที่ค่อยเป็นค่อยไปและขึ้นอยู่กับเวลา ซึ่งเกิดขึ้นในพอลิเมอร์ภายใต้แรงเครียดคงที่ โดยมีสาเหตุมาจากการเคลื่อนไหวและการจัดเรียงตัวของสายโมเลกุลภายในโครงสร้างของวัสดุ แตกต่างจากการเสียรูปแบบยืดหยุ่น (ซึ่งจะกลับคืนสภาพเมื่อเอาแรงออก) หรือการเสียรูปแบบพลาสติก (ซึ่งเกิดขึ้นอย่างรวดเร็วเมื่อมีแรงเครียดสูง) การครีปจะเกิดขึ้นอย่างช้าๆ เป็นเวลาหลายสัปดาห์ หลายเดือน หรือหลายปี ที่ระดับแรงเครียดต่ำเพียง 20-30% ของความแข็งแรงสูงสุดของวัสดุในตัวหยุดปลายกระบอก ความเค้นบีบอัดคงที่จากแรงกระแทกและการโหลดล่วงหน้าทำให้โมเลกุลของพอลิเมอร์ค่อยๆ เลื่อนผ่านกัน ส่งผลให้เกิดการเปลี่ยนแปลงขนาดถาวรที่สะสมเมื่อเวลาผ่านไปและแปรผันตามอุณหภูมิและระดับความเค้นแบบเอ็กซ์โพเนนเชียล.

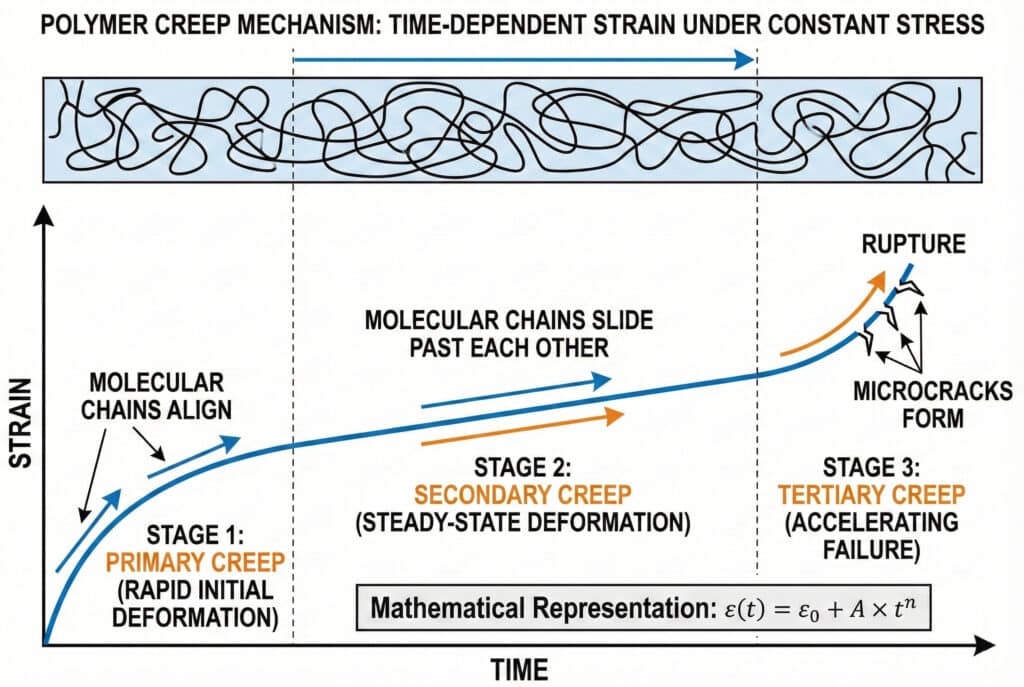

ฟิสิกส์ของการยืดตัวช้าของพอลิเมอร์

การเคลื่อนที่แบบคืบคลานเกิดขึ้นในระดับโมเลกุลผ่านกลไกหลายประการ:

การคืบตัวหลัก (ระยะที่ 1):

• การเปลี่ยนรูปอย่างรวดเร็วในช่วงชั่วโมง/วันแรก
• สายโซ่โพลีเมอร์ยืดตรงและจัดเรียงตัวภายใต้แรงกดดัน
• อัตราการเปลี่ยนรูปลดลงเมื่อเวลาผ่านไป
• โดยปกติคิดเป็น 30-50% ของการคืบทั้งหมด

การเคลื่อนตัวแบบทุติยภูมิ² (ระยะที่ 2):

• การเปลี่ยนรูปในสภาวะคงที่ที่อัตราคงที่
• สายโมเลกุลเลื่อนผ่านกันช้าๆ
• ระยะที่ยาวนานที่สุด ซึ่งอาจกินเวลาหลายเดือนถึงหลายปี
• อัตราการเปลี่ยนแปลงขึ้นอยู่กับแรงเครียด, อุณหภูมิ, และวัสดุ

การเคลื่อนตัวแบบเทอร์เชียรี (ระยะที่ 3):

• การเร่งการเปลี่ยนรูปที่นำไปสู่ความล้มเหลว
• เกิดขึ้นเฉพาะเมื่อระดับความเครียดสูงหรืออุณหภูมิสูง
• รอยแตกขนาดเล็กเกิดขึ้นและแพร่กระจาย
• สิ้นสุดด้วยการแตกหักของเนื้อเยื่อหรือการบีบอัดอย่างสมบูรณ์

ตัวหยุดปลายกระบอกส่วนใหญ่ทำงานในขั้นตอนที่ 2 (การเคลื่อนที่ช้าขั้นทุติยภูมิ) โดยจะเกิดการเปลี่ยนรูปอย่างช้าๆ แต่ต่อเนื่องตลอดอายุการใช้งาน.

พฤติกรรมวิสโคอิลาสติกของพอลิเมอร์

พอลิเมอร์แสดงทั้ง วิสโคอีลาสติก³ (คุณสมบัติของของเหลวและของแข็ง):

การตอบสนองที่ขึ้นอยู่กับเวลา:

• การรับน้ำหนักระยะสั้น: พฤติกรรมยืดหยุ่นเป็นหลัก, ฟื้นตัวเมื่อไม่มีน้ำหนัก
• การโหลดระยะยาว: การไหลแบบหนืดเป็นปัจจัยหลัก เกิดการเสียรูปถาวร
• ระยะเวลาการเปลี่ยนผ่านขึ้นอยู่กับวัสดุและอุณหภูมิ

การคลายความเครียดเทียบกับการยืดตัวเนื่องจากแรงดึง:

• การคลายความเครียด: แรงเค้นคงที่ ความเครียดลดลงเมื่อเวลาผ่านไป
• ครีป: ความเครียดอย่างต่อเนื่อง, ความตึงเครียดที่เพิ่มขึ้นตามกาลเวลา
• ทั้งสองเป็นการแสดงออกของพฤติกรรมวิสโคอิลาสติก
• จุดหยุดสัมผัสประสบปัญหาการเคลื่อนที่ช้า (แรงกระแทกอย่างต่อเนื่อง, การเปลี่ยนรูปที่เพิ่มขึ้น)

ทำไมจุดหยุดปลายทางจึงเปราะบางเป็นพิเศษ

ตัวหยุดปลายกระบอกสูบเผชิญกับสภาวะที่เอื้อต่อการเกิดการคืบสูงสุด:

ระดับความน่าขนลุก	เงื่อนไขจุดสิ้นสุด	ผลกระทบต่ออัตราการคืบ
ระดับความเครียด	ความเค้นอัดสูงจากการกระแทก	เพิ่มขึ้น 2-5 เท่าต่อการเพิ่มขึ้นของความเครียดหนึ่งเท่า
อุณหภูมิ	ความร้อนจากการเสียดสีระหว่างการรองรับแรงกระแทก	เพิ่มขึ้น 2-3 เท่าต่อการเพิ่มขึ้น 10°C
ระยะเวลาของความเครียด	การโหลดอย่างต่อเนื่องหรือซ้ำ	ความเสียหายสะสมที่เกิดขึ้นตามเวลา
การเลือกวัสดุ	มักถูกเลือกเพราะราคา ไม่ใช่เพราะความต้านทานการยืดตัว	ความแปรผันระหว่างวัสดุ 5-10 เท่า
การรวมความเครียด	พื้นที่สัมผัสขนาดเล็กช่วยรวมแรง	การเคลื่อนที่แบบคืบคลานเฉพาะที่ (Localized creep) อาจสูงกว่าปกติ 3-5 เท่า

การเคลื่อนที่แบบคืบคลานเทียบกับรูปแบบการเปลี่ยนรูปอื่น ๆ

การเข้าใจความแตกต่างนี้มีความสำคัญอย่างยิ่งสำหรับการวินิจฉัย:

การเปลี่ยนรูปแบบยืดหยุ่น:

• ทันทีและสามารถกู้คืนได้
• เกิดขึ้นในทุกระดับของความเครียด
• ไม่มีการเปลี่ยนแปลงถาวร
• ไม่ใช่ปัญหาสำหรับความแม่นยำในการจัดตำแหน่ง

การเปลี่ยนรูปพลาสติก:

• รวดเร็วและถาวร
• เกิดขึ้นเหนือความเค้นจุดยืดตัว
• การเปลี่ยนแปลงขนาดทันที
• บ่งชี้การโอเวอร์โหลดหรือความเสียหายจากการกระแทก

การเปลี่ยนรูปแบบคืบคลาน

• ช้าและถาวร
• เกิดขึ้นต่ำกว่าความเค้นยอมเปลี่ยนรูป
• การเปลี่ยนแปลงเชิงมิติแบบค่อยเป็นค่อยไปตลอดเวลา
• มักถูกวินิจฉัยผิดว่าเป็นปัญหาอื่น

โรงงานอิเล็กทรอนิกส์ของมิเชลล์ในตอนแรกคิดว่าปัญหาการเลื่อนตำแหน่งของพวกเขาเกิดจากการปรับเทียบเซ็นเซอร์หรือการสึกหรอทางกลเท่านั้น หลังจากวัดขนาดของจุดหยุดและเปรียบเทียบกับชิ้นส่วนใหม่แล้ว พวกเขาจึงระบุว่าการเคลื่อนที่แบบช้าๆ เป็นสาเหตุที่แท้จริง.

การแทนค่าทางคณิตศาสตร์ของการคืบตัว

วิศวกรใช้แบบจำลองหลายแบบเพื่อทำนายพฤติกรรมการยืดตัว:

กฎกำลัง (เชิงประจักษ์):
$\อีปซิลอน(t) = \อีปซิลอน_0 + เอ \times ที^เอ็น$

สถานที่:

• $อีปซิลอน(ที)$ = ความเครียด ณ เวลา t
• $อีปซิลอน_0$ = ความเครียดยืดหยุ่นเริ่มต้น
• $A$ = ค่าคงที่ของวัสดุ
• $n$ = ตัวชี้กำลังเวลา (โดยทั่วไปคือ 0.3-0.5 สำหรับพอลิเมอร์)
• $t$ = เวลา

การนำไปใช้ในทางปฏิบัติ:
อัตราการคืบจะลดลงเมื่อเวลาผ่านไป แต่จะไม่หยุดอย่างสมบูรณ์ ชิ้นส่วนที่คืบ 2 มิลลิเมตรใน 6 เดือนแรก อาจคืบเพิ่มอีก 1 มิลลิเมตรใน 6 เดือนถัดไป 0.7 มิลลิเมตรใน 6 เดือนต่อมา และต่อไปเรื่อยๆ.

การพึ่งพาอุณหภูมิ (ความสัมพันธ์ของอาร์เรเนียส⁴):
อัตราการยืดตัวเพิ่มขึ้นเป็นสองเท่าทุก ๆ การเพิ่มขึ้นของอุณหภูมิประมาณ 10°C สำหรับพอลิเมอร์ส่วนใหญ่ ซึ่งหมายความว่าตัวหยุดปลายที่ทำงานที่อุณหภูมิ 60°C จะยืดตัวเพิ่มขึ้นประมาณ 4 เท่าเมื่อเทียบกับตัวที่ทำงานที่อุณหภูมิ 40°C.

วัสดุพอลิเมอร์ชนิดต่างๆ มีความต้านทานการคืบแตกต่างกันอย่างไร?

การเลือกวัสดุเป็นปัจจัยที่สำคัญที่สุดในการป้องกันการคืบตัว 📊

วัสดุพอลิเมอร์มีความต้านทานการคืบที่แตกต่างกันอย่างมาก: โพลียูรีเทนที่ไม่ได้เติมสาร (ซึ่งมักใช้สำหรับเป็นเบาะ) แสดงการยืดตัวจากการคืบ 10-15% ภายใต้การโหลดแบบหยุดสุดทั่วไป, ไนลอนที่ไม่ได้เติมสารแสดงการยืดตัวจากการคืบ 5-8%, อะซีตัล (Delrin) ที่ไม่ได้เติมสารแสดงการยืดตัวจากการคืบ 3-5%, ในขณะที่ไนลอนที่เติมแก้วแสดงการยืดตัวจากการคืบเพียง 1-2% และ PEEK(โพลีเอธิลีนอีเทอร์อีเทอร์คีโทน) แสดงการคืบตัว <1% ภายใต้สภาวะเดียวกัน การเติมเส้นใยแก้วเสริมแรงช่วยลดการคืบตัวลง 60-80% เมื่อเทียบกับพอลิเมอร์ที่ไม่ได้เติมสาร เนื่องจากช่วยจำกัดการเคลื่อนไหวของสายโซ่โมเลกุล อย่างไรก็ตาม วัสดุที่เสริมแรงจะมีราคาสูงกว่าและอาจมีการดูดซับแรงกระแทกลดลง จึงจำเป็นต้องมีการพิจารณาแลกเปลี่ยนทางวิศวกรรมระหว่างความต้านทานการคืบตัว ประสิทธิภาพการรองรับแรงกระแทก และต้นทุน.

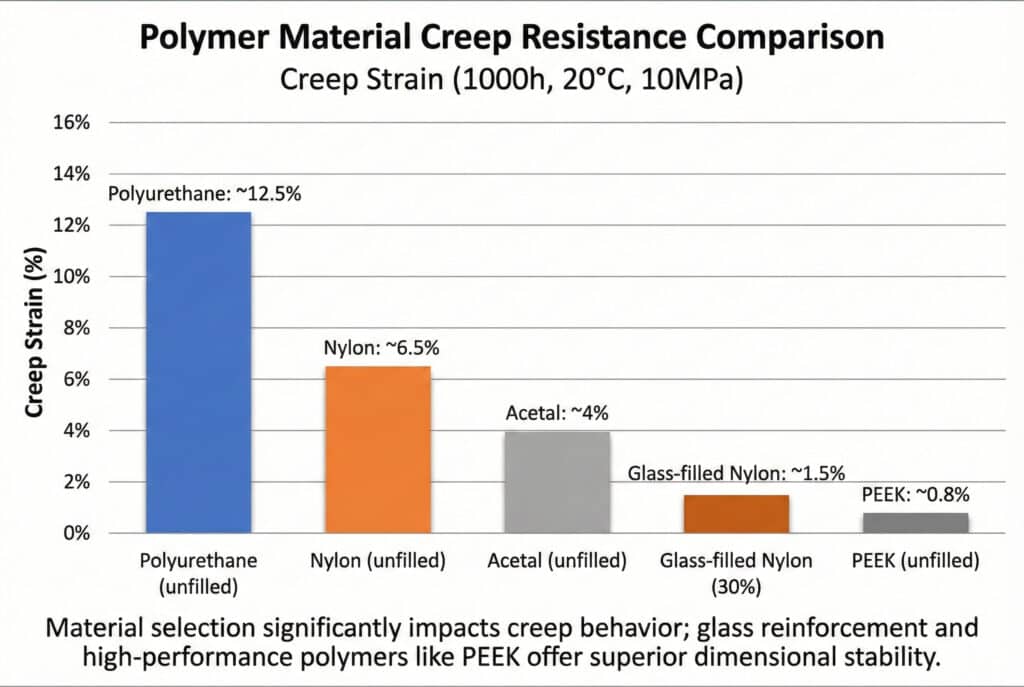

การเปรียบเทียบประสิทธิภาพการไหลแบบคืบ

กลุ่มโพลิเมอร์ที่แตกต่างกันแสดงลักษณะการคืบที่แตกต่างกัน:

วัสดุ	การเปลี่ยนรูปแบบครีป (1000 ชั่วโมง, 20°C, 10MPa)	ต้นทุนสัมพัทธ์	การดูดซับแรงกระแทก	แอปพลิเคชันที่ดีที่สุด
โพลียูรีเทน (ไม่เติมสาร)	10-15%	ต่ำ ($)	ยอดเยี่ยม	การใช้งานที่มีความแม่นยำต่ำแต่มีผลกระทบสูง
ไนลอน 6/6 (ไม่เติมสาร)	5-8%	ต่ำ ($)	ดี	การใช้งานทั่วไป, ความแม่นยำปานกลาง
อะซีทัล (เดลริน, ไม่เติมสาร)	3-5%	ระดับกลาง ($$)	ดี	ความแม่นยำที่ดีขึ้น ผลกระทบปานกลาง
ไนลอนเติมแก้ว (30%)	1-2%	ระดับกลาง ($$)	ยุติธรรม	ความแม่นยำสูง, ผลกระทบปานกลาง
อะซีทัลเติมเต็มด้วยแก้ว (30%)	1-1.5%	ปานกลาง-สูง ($$$)	ยุติธรรม	ความแม่นยำสูง, สมดุลดี
พีอีอีเค (ไม่เติม)	<1%	สูงมาก ($$$$)	ดี	ความแม่นยำสูงสุด, อุณหภูมิสูง
พีอีอีเค (30% แก้ว)	<0.5%	สูงมาก ($$$$)	ยุติธรรม	การใช้งานที่ต้องการประสิทธิภาพสูงสุด

โพลียูรีเทน: ทนต่อการยืดตัวสูง, รองรับแรงกระแทกได้ดีเยี่ยม

โพลียูรีเทนเป็นที่นิยมสำหรับการรองรับแรงกระแทก แต่มีปัญหาสำหรับความแม่นยำ:

ข้อดี:

• การดูดซับแรงกระแทกและการกระจายพลังงานที่ยอดเยี่ยม
• ต้นทุนต่ำและผลิตได้ง่าย
• ทนต่อการขัดถูได้ดี
• มีให้เลือกในช่วงความแข็งที่หลากหลาย (60A-95A ชอร์)

ข้อเสีย:

• ความไวต่อการคืบสูง (โดยทั่วไป 10-15%)
• ความไวต่ออุณหภูมิอย่างมีนัยสำคัญ
• การดูดซับความชื้นส่งผลต่อคุณสมบัติ
• เสถียรภาพเชิงมิติที่ไม่ดีเมื่อเวลาผ่านไป

พฤติกรรมคืบคลานทั่วไป:
ตัวหยุดปลายโพลียูรีเทนภายใต้ความเค้นต่ำกว่า 5MPa ที่อุณหภูมิ 40°C อาจเกิดการอัดตัว:

• 1 มิลลิเมตร ในสัปดาห์แรก
• เพิ่มเติมอีก 2 มม. ในอีก 6 เดือนข้างหน้า
• เพิ่มเติมอีก 1 มม. ในปีถัดไป
• รวม: การเปลี่ยนรูปถาวร 4 มิลลิเมตร

เมื่อใดควรใช้:

• การใช้งานที่ไม่ต้องการความแม่นยำสูง ซึ่งความถูกต้องในการวางตำแหน่งไม่ใช่ปัจจัยสำคัญ
• การใช้งานที่มีผลกระทบสูงและรอบการใช้งานต่ำ
• เมื่อประสิทธิภาพการรองรับแรงกระแทกมีความสำคัญมากกว่าความคงรูปของขนาด
• โครงการที่มีงบประมาณจำกัดที่ยอมรับการเปลี่ยนทดแทนบ่อยครั้ง

ไนลอน: การยืดตัวปานกลาง สมดุลดี

ไนลอน (โพลีเอไมด์) มีความต้านทานการคืบตัวได้ดีกว่าโพลียูรีเทน:

ข้อดี:

• ความต้านทานการไหลตัวปานกลาง (5-8% แบบไม่เติม, 1-2% แบบเติมแก้ว)
• ความแข็งแรงเชิงกลและความเหนียวที่ดี
• ทนต่อการสึกหรอได้อย่างยอดเยี่ยม
• ต้นทุนต่ำกว่าเทอร์โมพลาสติกวิศวกรรม

ข้อเสีย:

• การดูดซับความชื้น (สูงสุด 8% โดยน้ำหนัก) ส่งผลต่อขนาดและคุณสมบัติ
• ทนต่ออุณหภูมิปานกลาง (การใช้งานต่อเนื่องที่ 90-100°C)
• ยังคงแสดงการไหลตัวที่สำคัญในรูปที่ไม่ได้เติมเต็ม

ประโยชน์ของไนลอนที่เติมด้วยแก้ว:

• 30% ไฟเบอร์กลาสลดการยืดตัว 70-80%
• ความแข็งและความแข็งแรงเพิ่มขึ้น
• เสถียรภาพทางมิติที่ดีขึ้น
• การดูดซับความชื้นลดลง

ผมได้ทำงานร่วมกับเดวิด ซึ่งเป็นผู้ผลิตเครื่องจักรในรัฐโอไฮโอ ที่ได้เปลี่ยนจากไนลอนแบบไม่เติมสารเติมแต่งเป็นไนลอนแบบเติมแก้ว 30% สำหรับเป็นจุดหยุดการทำงาน (end-stops) ค่าใช้จ่ายเริ่มต้นเพิ่มขึ้นจาก $8 เป็น $15 ต่อชิ้น แต่การเคลื่อนที่ผิดปกติที่เกี่ยวข้องกับการไหลของวัสดุ (creep-related positioning drift) ลดลงจาก 2.5 มิลลิเมตร เป็น 0.3 มิลลิเมตร ในระยะเวลา 2 ปี ซึ่งช่วยประหยัดค่าใช้จ่ายในการปรับเทียบระบบใหม่ (calibration cycles) ที่สูงมาก.

อะซีตัล: การยืดตัวต่ำ, การตัดเฉือนที่ยอดเยี่ยม

อะซีทัล (โพลีออกซีเมทิลีน, พีโอเอ็ม) มักเป็นทางเลือกที่ดีที่สุด:

ข้อดี:

• การยืดตัวต่ำ (3-5% แบบไม่เติม, 1-1.5% เติมแก้ว)
• ความเสถียรทางมิติที่ยอดเยี่ยม
• การดูดซับความชื้นต่ำ (<0.25%)
• ง่ายต่อการขึ้นรูปด้วยเครื่องจักร พร้อมความแม่นยำสูง
• ทนต่อสารเคมีได้ดี

ข้อเสีย:

• ค่าใช้จ่ายปานกลาง (สูงกว่าไนลอน)
• มีความทนทานต่อแรงกระแทกต่ำกว่าโพลียูรีเทนหรือไนลอน
• อุณหภูมิการใช้งานต่อเนื่องจำกัดที่ 90°C
• สามารถเสื่อมสภาพได้ในกรดหรือเบสที่เข้มข้น

ลักษณะการทำงาน:
ตัวหยุดปลายอะซีตัลภายใต้ความเค้นต่ำกว่า 5MPa ที่อุณหภูมิ 40°C โดยทั่วไปจะแสดง:

• การเปลี่ยนรูป 0.3-0.5 มม. ในเดือนแรก
• เพิ่มเติม 0.3-0.5 มม. ในปีแรก
• การเคลื่อนที่เพิ่มเติมที่น้อยมากหลังจากปีแรก
• รวม: การเปลี่ยนรูปถาวร <1 มม.

เมื่อใดควรใช้:

• การใช้งานที่ต้องการความแม่นยำสูง (±1 มม. หรือดีกว่า)
• แรงกระแทกปานกลาง
• สภาพแวดล้อมที่มีอุณหภูมิปกติ (<80°C)
• ข้อกำหนดอายุการใช้งานยาวนาน (3-5 ปี)

PEEK: การเคลื่อนตัวต่ำสุด ประสิทธิภาพสูงสุด

PEEK เป็นวัสดุที่มีความต้านทานการคืบตัวสูงสุด

ข้อดี:

• การไหลตัวต่ำมาก (<1% แบบไม่เติม, <0.5% แบบเติม)
• ประสิทธิภาพสูงในอุณหภูมิสูง (การใช้งานต่อเนื่องถึง 250°C)
• ทนทานต่อสารเคมีอย่างยอดเยี่ยม
• คุณสมบัติทางกลที่ยอดเยี่ยมคงทนยาวนาน

ข้อเสีย:

• ต้นทุนสูงมาก (10-20 เท่าของโพลียูรีเทน)
• ต้องการการกลึงเฉพาะทาง
• การดูดซับแรงกระแทกน้อยกว่าวัสดุที่นุ่มกว่า
• เกินความจำเป็นสำหรับหลายการใช้งาน

เมื่อใดควรใช้:

• การใช้งานที่ต้องการความแม่นยำสูงเป็นพิเศษ (±0.1 มม.)
• สภาพแวดล้อมที่มีอุณหภูมิสูง (>100°C)
• ข้อกำหนดอายุการใช้งานยาวนาน (10 ปีขึ้นไป)
• แอปพลิเคชันที่สำคัญซึ่งการล้มเหลวไม่สามารถยอมรับได้
• เมื่อต้นทุนเป็นรองประสิทธิภาพ

เมทริกซ์การตัดสินใจเลือกวัสดุ

เลือกตามความต้องการของการใช้งาน:

แอปพลิเคชันที่ต้องการความแม่นยำต่ำ (±5 มม. ยอมรับได้):

• โพลียูรีเทน: การรองรับแรงกระแทกที่ดีที่สุด ราคาต่ำที่สุด
• อายุการใช้งานที่คาดหวัง: 1-2 ปี ก่อนที่จะต้องเปลี่ยนใหม่

การใช้งานที่ต้องการความแม่นยำปานกลาง (ยอมรับได้ ±1-2 มิลลิเมตร):

• อะซีทัลหรือไนลอนที่เติมแก้วแบบไม่เติม: สมดุลดี
• อายุการใช้งานที่คาดหวัง: 3-5 ปี พร้อมการเคลื่อนที่ที่น้อยมาก

การใช้งานที่ต้องการความแม่นยำสูง (±0.5 มม. หรือดีกว่า):

• อะซีตัลเติมแก้วหรือ PEEK: การยืดตัวถาวรต่ำสุด
• อายุการใช้งานที่คาดหวัง: 5-10 ปีขึ้นไป พร้อมความเสถียรที่ยอดเยี่ยม

การใช้งานที่อุณหภูมิสูง (>80°C):

• PEEK หรือไนลอนทนความร้อนสูง: ความต้านทานต่ออุณหภูมิเป็นสิ่งสำคัญ
• วัสดุมาตรฐานจะมีการยืดตัวแบบช้าๆ อย่างรวดเร็วเมื่ออยู่ในอุณหภูมิสูง

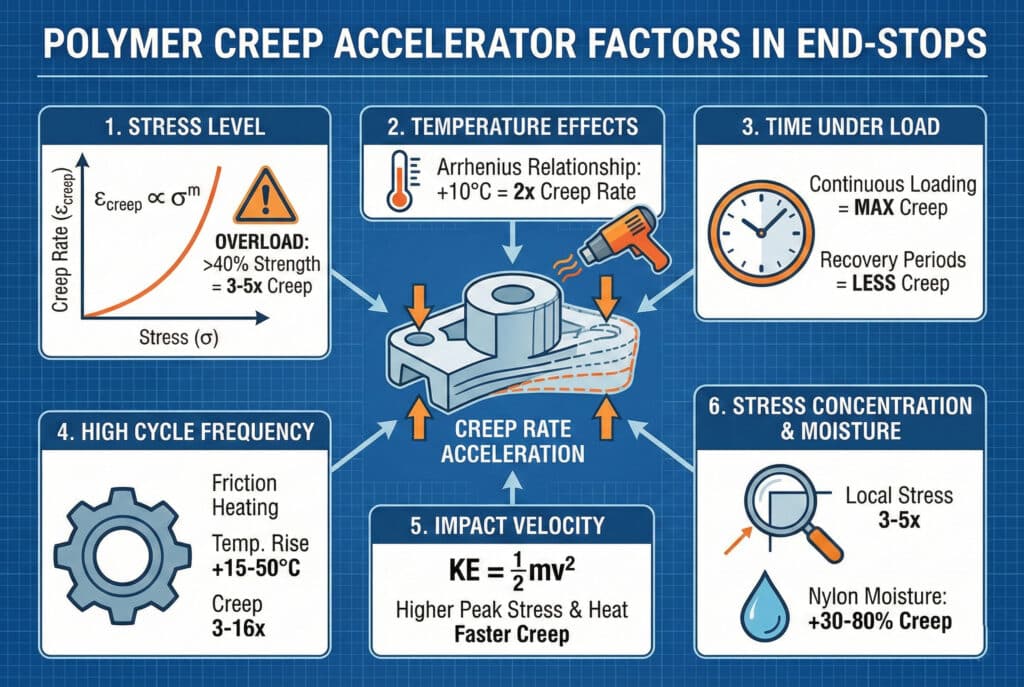

ปัจจัยใดที่เร่งการยืดตัวในแอปพลิเคชันของตัวหยุดกระบอกสูบ?

สภาพการทำงานมีอิทธิพลอย่างมากต่ออัตราการคืบ ⚠️

อัตราการไหลแบบครีปในตัวหยุดปลายโพลิเมอร์มีความไวต่อปัจจัยหลักสามประการอย่างทวีคูณ: ระดับความเค้น (การเพิ่มความเค้นเป็นสองเท่าโดยทั่วไปจะเพิ่มอัตราการไหลแบบครีป 3-5 เท่า), อุณหภูมิ (การเพิ่มขึ้นของอุณหภูมิทุก 10°C จะเพิ่มอัตราการไหลแบบครีปเป็นสองเท่าตามพฤติกรรมของ Arrhenius) และเวลาภายใต้แรง (การรับแรงอย่างต่อเนื่องจะก่อให้เกิดการไหลแบบครีปมากกว่าการรับแรงเป็นช่วงๆ ที่มีช่วงพักฟื้น)ปัจจัยเร่งเพิ่มเติมได้แก่ ความถี่ของรอบการทำงานสูง (ความร้อนจากการเสียดสีทำให้อุณหภูมิสูงขึ้น), ความเร็วในการกระแทก (การกระแทกที่สูงขึ้นทำให้เกิดความร้อนและความเครียดมากขึ้น), การระบายความร้อนไม่เพียงพอ (การสะสมความร้อนเร่งการคืบ), การสัมผัสกับความชื้น (โดยเฉพาะไนลอน เพิ่มการคืบขึ้น 30-50%), และการรวมตัวของแรงเครียดจากการออกแบบที่ไม่ดี (มุมแหลมหรือพื้นที่สัมผัสขนาดเล็กจะเพิ่มแรงเครียดในท้องถิ่นเป็น 2-5 เท่า).

ผลกระทบของระดับความเครียด

อัตราการไหลเพิ่มขึ้นไม่เป็นเชิงเส้นเมื่อความเค้นเพิ่มขึ้น

ความสัมพันธ์ระหว่างความเครียดกับการคืบ
สำหรับพอลิเมอร์ส่วนใหญ่ การเปลี่ยนรูปจากการคืบจะตามมาด้วย:
$\อีปซิลอน_ครีป \propto \ซิกม่า^เอ็ม$

สถานที่:

• $\sigma$ = แรงเครียดที่กระทำ
• $m$ = ค่าเลขชี้กำลังของความเครียด (โดยทั่วไปคือ 2-4 สำหรับพอลิเมอร์)

ผลกระทบในทางปฏิบัติ:

• การทำงานที่ความแข็งแรงของวัสดุ 50%: การคืบตัวพื้นฐาน
• ทำงานที่ความแข็งแรงของวัสดุ 75%: การคืบตัวเร็วกว่า 3-5 เท่า
• ทำงานที่ความแข็งแรงของวัสดุ 90%: การคืบตัวเร็วกว่า 10-20 เท่า

แนวทางการออกแบบ:
จำกัดความเครียดในจุดหยุดท้ายไม่เกิน 30-40% ของวัสดุ ความแข็งแรงในการรับแรงอัด⁵ เพื่อความเสถียรของมิติในระยะยาว ซึ่งให้ขอบเขตความปลอดภัยสำหรับการรวมตัวของแรงกดดันและผลกระทบจากอุณหภูมิ.

ตัวอย่างการคำนวณ:

• ความแข็งแรงในการอัดของอะซีทัล: 90 เมกะปาสคาล
• แรงออกแบบที่แนะนำ: 27-36 เมกะปาสคาล
• หากแรงกระแทกของกระบอกสูบเท่ากับ 500N และพื้นที่สัมผัสของตัวหยุดปลายเท่ากับ 100 มม.²:
    – แรงเครียด = 500N / 100mm² = 5 MPa ✓ (อยู่ในเกณฑ์ที่กำหนด)
• หากพื้นที่สัมผัสมีเพียง 20 มม.² เนื่องจากการออกแบบที่ไม่ดี:
    – ความเค้น = 500N / 20mm² = 25 MPa ⚠ (ใกล้ถึงขีดจำกัด, การยืดตัวจะมีความสำคัญ)

ผลกระทบของอุณหภูมิ

อุณหภูมิเป็นตัวเร่งการคืบตัวที่ทรงพลังที่สุด:

ความสัมพันธ์ของอาร์เรเนียส:
สำหรับการเพิ่มขึ้นของอุณหภูมิทุก 10°C อัตราการยืดตัวจะเพิ่มขึ้นประมาณสองเท่าสำหรับโพลีเมอร์ส่วนใหญ่ ซึ่งหมายความว่า:

• 20°C: อัตราการคืบพื้นฐาน
• 40°C: 4 เท่าของอัตราการคืบพื้นฐาน
• 60°C: 16 เท่าของอัตราการคืบพื้นฐาน
• 80°C: 64 เท่าของอัตราการคืบพื้นฐาน

แหล่งความร้อนในตัวหยุดปลายกระบอกสูบ:

1. การเกิดความร้อนจากการเสียดสี: การรองรับแรงกระแทกช่วยกระจายพลังงานจลน์เป็นความร้อน
2. อุณหภูมิแวดล้อม: สภาพแวดล้อม
3. แหล่งความร้อนใกล้เคียง: มอเตอร์, การเชื่อม, ความร้อนในกระบวนการ
4. การระบายความร้อนไม่เพียงพอ: การออกแบบการระบายความร้อนที่ไม่ดี

การวัดอุณหภูมิ:
โรงงานผลิตอิเล็กทรอนิกส์ของมิเชลพบว่าจุดหยุดการทำงาน (end-stops) มีอุณหภูมิสูงถึง 65°C ระหว่างการทำงาน (อุณหภูมิแวดล้อมอยู่ที่ 25°C) การเพิ่มขึ้นของอุณหภูมิ 40°C ทำให้เกิดการคืบคลานเร็วกว่าที่คาดการณ์ไว้ถึง 16 เท่า การเพิ่มครีบระบายความร้อนและลดความถี่ของรอบการทำงานทำให้อุณหภูมิของจุดหยุดการทำงานลดลงเหลือ 45°C ซึ่งช่วยลดอัตราการคืบคลานลงได้ 75%.

ความถี่ของรอบการทำงานและรอบการทำงาน

การใช้งานที่มีรอบการทำงานสูงจะสร้างความร้อนและความเครียดมากขึ้น:

ความถี่ในการหมุน	รอบการทำงาน	การเพิ่มขึ้นของอุณหภูมิ	ปัจจัยอัตราการเคลื่อนที่
<10 รอบ/ชั่วโมง	ต่ำ	น้อยที่สุด (<5°C)	1.0 เท่า (ค่าพื้นฐาน)
10-60 รอบต่อชั่วโมง	ปานกลาง	ปานกลาง (5-15°C)	1.5-2 เท่า
60-300 รอบ/ชั่วโมง	สูง	มีนัยสำคัญ (15-30°C)	3-6 เท่า
>300 รอบ/ชั่วโมง	สูงมาก	รุนแรง (30-50°C)	8-16 เท่า

ระยะเวลาการฟื้นตัวมีความสำคัญ:

• การโหลดต่อเนื่อง: การยืดตัวสูงสุด
• รอบการทำงาน 50% (โหลด/ปลดโหลด): 30-40% ลดการไหลซึม
• รอบการทำงาน 25%: 50-60% ลดการไหล
• การโหลดแบบเป็นช่วงช่วยให้โมเลกุลผ่อนคลายและเย็นลง

ผลกระทบของความเร็วในการกระแทก

ความเร็วที่สูงขึ้นจะเพิ่มทั้งความเค้นและอุณหภูมิ:

การสูญเสียพลังงาน:
พลังงานจลน์ = ½mv²

การเพิ่มความเร็วเป็นสองเท่าจะทำให้พลังงานที่ต้องดูดซับเพิ่มขึ้นเป็นสี่เท่า ส่งผลให้:

• ความเครียดสูงสุดที่สูงขึ้น (การเปลี่ยนรูปมากขึ้น)
• การเสียดสีมากขึ้นทำให้เกิดความร้อน (อุณหภูมิสูงขึ้น)
• อัตราการคืบเร็วขึ้น (ผลรวมของแรงกดดันและอุณหภูมิ)

กลยุทธ์การลดความเร็ว:

• ตัวควบคุมการไหลเพื่อจำกัดความเร็วของกระบอกสูบ
• ระยะการชะลอความเร็วที่ยาวขึ้น (การรองรับที่นุ่มนวลขึ้น)
• ระบบรองรับแรงกระแทกหลายชั้น (การดูดซับแบบก้าวหน้า)
• ลดความดันในการทำงานหากการใช้งานอนุญาต

ความเครียดที่เกิดจากการออกแบบ

การออกแบบที่ไม่ดีเพิ่มแรงกดดันในท้องถิ่น:

ปัญหาการรวมตัวของความเค้นที่พบบ่อย:

1. พื้นที่สัมผัสขนาดเล็ก:
      – มุมแหลมหรือรัศมีเล็ก
      – ความเครียดเฉพาะที่ สูงกว่าค่าเฉลี่ย 3-5 เท่า
      – การเคลื่อนที่แบบคืบคลานเฉพาะจุดทำให้เกิดการสึกหรอไม่สม่ำเสมอ

2. การไม่ตรงแนว
      - การโหลดที่นอกแกนทำให้เกิดความเค้นดัด
      – ด้านหนึ่งของตัวหยุดปลายรับน้ำหนักมากที่สุด
      - การเคลื่อนที่แบบไม่สมมาตรทำให้เกิดการไม่ตรงแนวเพิ่มขึ้น

3. การสนับสนุนที่ไม่เพียงพอ:
      – สิ้นสุดการหยุดไม่ได้รับการรองรับอย่างเต็มที่
      - การโหลดแบบคานยื่นทำให้เกิดความเค้นสูง
      – การล้มเหลวก่อนกำหนดหรือการยืดตัวเกินปกติ

การปรับปรุงการออกแบบ:

• พื้นผิวสัมผัสขนาดใหญ่และแบน (กระจายน้ำหนัก)
• รัศมีที่กว้าง (R ≥ 3 มม.) ที่มุมทั้งหมด
• คำแนะนำการจัดตำแหน่งที่ถูกต้อง
• รองรับขอบเขตปลายทางอย่างสมบูรณ์
• คุณสมบัติบรรเทาความเครียดในพื้นที่ที่มีการใช้งานสูง

ปัจจัยทางสิ่งแวดล้อม

สภาพแวดล้อมภายนอกมีผลต่อสมบัติของวัสดุ:

การดูดซับความชื้น (โดยเฉพาะไนลอน):

• ไนลอนแห้ง: คุณสมบัติพื้นฐาน
• ความชื้นสมดุล (2-3%): การเพิ่มขึ้นของการยืดตัว 20-30%
• อิ่มตัว (8%+): เพิ่มการคืบ 50-80%
• ความชื้นทำหน้าที่เป็นสารเพิ่มความยืดหยุ่น ทำให้การเคลื่อนที่ของโมเลกุลเพิ่มขึ้น

การสัมผัสสารเคมี:

• น้ำมันและจาระบี: อาจทำให้พอลิเมอร์บางชนิดอ่อนตัวได้
• ตัวทำละลาย: อาจทำให้เกิดการบวมหรือเสื่อมสภาพ
• กรด/เบส: การโจมตีทางเคมีทำให้วัสดุอ่อนแอ
• การสัมผัสกับรังสียูวี: ทำให้คุณสมบัติของพื้นผิวเสื่อมลง

การป้องกัน:

• เลือกวัสดุที่ทนต่อสภาพแวดล้อม
• ใช้การออกแบบที่ปิดผนึกเพื่อป้องกันสิ่งปนเปื้อน
• พิจารณาการเคลือบป้องกันสำหรับสภาพแวดล้อมที่รุนแรง
• การตรวจสอบเป็นประจำและตารางการเปลี่ยน

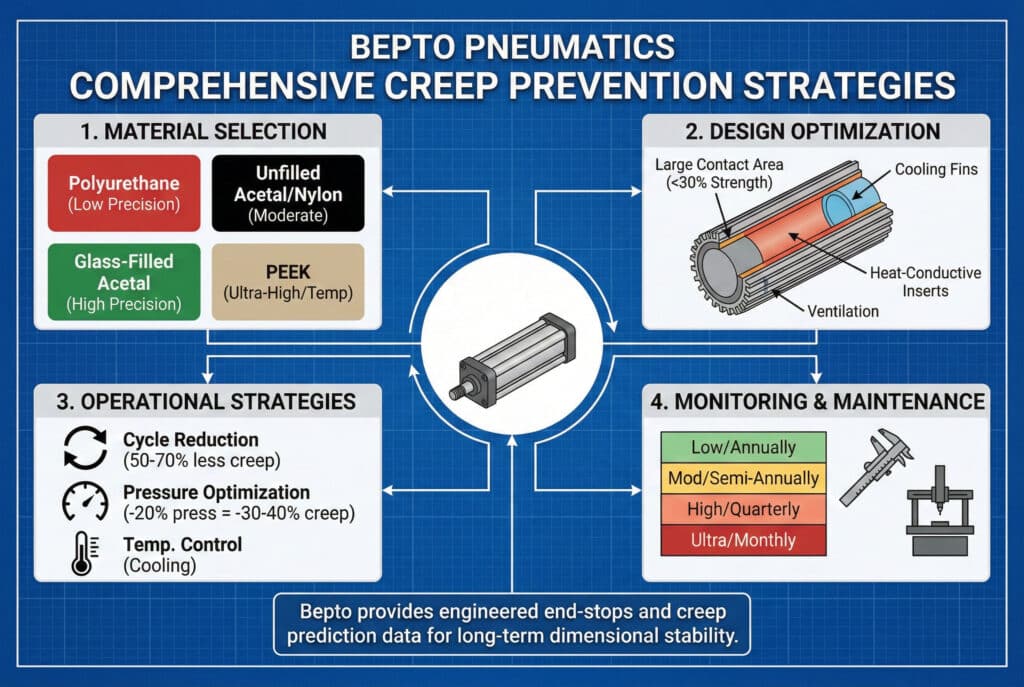

คุณจะป้องกันหรือลดปัญหาที่เกี่ยวข้องกับการเคลื่อนตัวแบบคืบคลานได้อย่างไร?

กลยุทธ์ที่ครอบคลุมจะจัดการกับปัจจัยด้านวัสดุ การออกแบบ และการดำเนินงาน 🛡️

การป้องกันการล้มเหลวที่เกี่ยวข้องกับการยืดตัวแบบช้าๆ จำเป็นต้องใช้วิธีการหลายด้าน: เลือกวัสดุที่เหมาะสมซึ่งมีความต้านทานการยืดตัวแบบช้าๆ ที่ตรงกับความแม่นยำของงานที่ต้องการ (เช่น พอลิเมอร์ที่เติมแก้วสำหรับงานที่ต้องการความแม่นยำ ±1 มม. หรือดีกว่า)ออกแบบจุดหยุดปลาย (end-stops) ด้วยพื้นที่สัมผัสขนาดใหญ่เพื่อลดความเค้น (เป้าหมาย <30% ของความแข็งแรงของวัสดุ), ดำเนินการกลยุทธ์การระบายความร้อนสำหรับการใช้งานที่มีรอบการทำงานสูง (ครีบ, ลมบังคับ, หรือการลดรอบการทำงาน), จัดตั้งโปรแกรมการตรวจสอบมิติเพื่อตรวจจับการยืดตัวก่อนที่มันจะก่อให้เกิดปัญหา (วัดมิติที่สำคัญทุกไตรมาส), และออกแบบให้สามารถเปลี่ยนได้ง่ายด้วยชิ้นส่วนที่มีการอัดล่วงหน้าหรือชิ้นส่วนที่มีการป้องกันการยืดตัว.ที่ Bepto Pneumatics กระบอกสูบไร้ก้านของเราสามารถกำหนดค่าด้วยตัวหยุดปลายทางที่ออกแบบทางวิศวกรรมโดยใช้อะซีตัลเสริมใยแก้วหรือ PEEK สำหรับการใช้งานที่ต้องการความแม่นยำ และเรายังให้ข้อมูลการคาดการณ์การเคลื่อนที่แบบคืบคลานเพื่อช่วยให้ลูกค้าวางแผนช่วงเวลาการบำรุงรักษา.

กลยุทธ์การเลือกใช้วัสดุ

เลือกวัสดุตามข้อกำหนดด้านความแม่นยำและสภาพการใช้งาน:

แผนผังการตัดสินใจ:

1. ต้องการความแม่นยำในการกำหนดตำแหน่งเท่าใด?
      – ±5 มม. หรือมากกว่า: โพลียูรีเทนยอมรับได้
      – ±1-5มม.: อะซีตัลหรือไนลอนเติมแก้วแบบไม่เติมสาร
      – ±0.5-1มม.: อะซีตัลเสริมใยแก้ว
      – <±0.5มม.: สิ้นสุดด้วย PEEK หรือโลหะ

2. อุณหภูมิในการทำงานคืออะไร?
      – <60°C: โพลิเมอร์ส่วนใหญ่สามารถใช้งานได้
      – 60-90°C: อะซีตัล, ไนลอน, หรือ PEEK
      – 90-150°C: ไนลอนทนความร้อนสูงหรือ PEEK
      – >150°C: ใช้เฉพาะ PEEK หรือโลหะเท่านั้น

3. ความถี่ของวงจรคืออะไร?
      – <10/ชั่วโมง: วัสดุมาตรฐานยอมรับได้
      – 10-100/ชั่วโมง: พิจารณาวัสดุที่เติมแก้ว
      – >100/ชั่วโมง: เติมแก้วหรือ PEEK, ระบายความร้อนเครื่องมือ

4. อายุการใช้งานที่ต้องการคืออะไร?
      – 1-2 ปี: วัสดุที่ปรับให้เหมาะสมด้านต้นทุน (โพลียูรีเทน, ไนลอนไม่เติมสาร)
      – 3-5 ปี: วัสดุสมดุล (อะซีทัล, ไนลอนเสริมใยแก้ว)
      – 5-10 ปีขึ้นไป: วัสดุเกรดพรีเมียม (อะซีตัลเสริมใยแก้ว, PEEK)

การออกแบบเพื่อเพิ่มประสิทธิภาพ

การออกแบบที่เหมาะสมช่วยลดความเครียดและการเกิดความร้อน:

การกำหนดขนาดพื้นที่สัมผัส:
เป้าหมายความเครียด = แรง / พื้นที่ < 0.3 × ความแข็งแรงของวัสดุ

ตัวอย่าง:

• ขนาดรูสูบกระบอกสูบ: 63 มม., แรงดันใช้งาน: 6 บาร์
• แรง = π × (31.5 มม.)² × 0.6 MPa = 1,870 นิวตัน
• ความแข็งแรงของอะซีทัล: 90 เมกะปาสคาล
• เป้าหมายความเค้น: <27 MPa
• พื้นที่ที่ต้องการ: 1,870N / 27 MPa = 69 มม.²
• เส้นผ่านศูนย์กลางสัมผัสขั้นต่ำ: √(69มม.² × 4/π) = 9.4มม.

ใช้พื้นผิวสัมผัสที่มีเส้นผ่านศูนย์กลางอย่างน้อย 10-12 มม. สำหรับการใช้งานนี้.

คุณสมบัติการจัดการความร้อน:

1. ครีบระบายความร้อน:
      – เพิ่มพื้นที่ผิวเพื่อการระบายความร้อน
      – มีประสิทธิภาพเป็นพิเศษเมื่อใช้กับการระบายความร้อนด้วยอากาศแบบบังคับ
      – สามารถลดอุณหภูมิการทำงานได้ 10-20°C

2. แผ่นแทรกนำความร้อน:
      – วัสดุแทรกอลูมิเนียมหรือทองเหลืองช่วยนำความร้อนออกจากโพลีเมอร์
      – โพลิเมอร์ให้การรองรับแรงกระแทก, โลหะทำหน้าที่เป็นตัวระบายความร้อน
      – การออกแบบแบบไฮบริดผสมผสานข้อดีของวัสดุทั้งสองประเภท

3. การระบายอากาศ:
      – ทางเดินอากาศช่วยให้เกิดการระบายความร้อนด้วยการพาความร้อน
      - มีความสำคัญอย่างยิ่งในการออกแบบกระบอกสูบแบบปิด
      – สามารถลดอุณหภูมิได้ 5-15°C

การปรับแต่งเรขาคณิต:

• รัศมีขนาดใหญ่ (R ≥ 3 มม.) เพื่อกระจายความเค้น
• การเปลี่ยนผ่านอย่างค่อยเป็นค่อยไป (หลีกเลี่ยงการเปลี่ยนแปลงอย่างฉับพลัน)
• การเสริมซี่โครงเพื่อรองรับโครงสร้างโดยไม่เพิ่มน้ำหนัก
• คุณสมบัติการจัดแนวเพื่อป้องกันการรับน้ำหนักที่นอกแกน

บริษัทสร้างเครื่องจักรของเดวิดได้ออกแบบจุดหยุดปลายใหม่โดยใช้ 50% ที่มีพื้นที่สัมผัสใหญ่ขึ้นและเพิ่มครีบระบายความร้อน เมื่อรวมกับการอัพเกรดวัสดุเป็นอะซีตัลผสมแก้ว การเลื่อนที่เกิดจากการยืดตัวลดลงจาก 2.5 มม. เหลือ 0.2 มม. ตลอดอายุการใช้งาน 2 ปี.

การอัดแรงก่อนและการเสริมความมั่นคง

เร่งการเคลื่อนตัวแบบครีพเบื้องต้นก่อนการติดตั้ง:

กระบวนการอัดก่อน:

1. โหลดสวิตช์หยุดปลายทางที่ความเครียดการใช้งาน 120-150%
2. รักษาภาระที่อุณหภูมิสูง (50-60°C)
3. เก็บไว้ 48-72 ชั่วโมง
4. ปล่อยให้เย็นลงภายใต้แรงกด
5. ปล่อยและวัดขนาด

ประโยชน์:

• เสร็จสิ้นส่วนใหญ่ของระยะการคืบหลัก
• ลดการยืดตัวขณะใช้งานได้ 40-60%
• รักษาขนาดให้คงที่ก่อนการปรับให้แม่นยำ
• มีประสิทธิภาพเป็นพิเศษสำหรับอะซีตัลและไนลอน

เมื่อใดควรใช้:

• การใช้งานที่ต้องการความแม่นยำสูงเป็นพิเศษ (<±0.5 มม.)
• ช่วงเวลาการสอบเทียบที่ยาวนาน
• การประยุกต์ใช้งานที่ต้องการตำแหน่งที่แม่นยำสูง
• คุ้มค่ากับค่าใช้จ่ายและเวลาในการประมวลผลเพิ่มเติม

กลยุทธ์การดำเนินงาน

ปรับการดำเนินการเพื่อลดอัตราการไหล:

การลดความถี่ของรอบ

• ลดความเร็วลงให้ต่ำที่สุดเท่าที่จำเป็นสำหรับการผลิต
• นำรอบการทำงานพร้อมช่วงพักมาใช้
• ให้เย็นลงระหว่างช่วงเวลาทำงานหนัก
• สามารถลดอัตราการยืดตัว 50-70% ในการใช้งานที่มีรอบสูง

การเพิ่มประสิทธิภาพแรงดัน:

• ใช้แรงดันน้อยที่สุดที่จำเป็นสำหรับการใช้งาน
• แรงดันต่ำลงช่วยลดแรงกระแทกและแรงกดดัน
• การลดแรงดัน 20% สามารถลดการคืบได้ 30-40%
• ตรวจสอบว่าแอปพลิเคชันยังคงทำงานได้อย่างถูกต้องภายใต้ความดันที่ลดลง

การควบคุมอุณหภูมิ:

• รักษาอุณหภูมิแวดล้อมให้เย็นเท่าที่จะทำได้
• หลีกเลี่ยงการวางกระบอกใกล้แหล่งความร้อน
• ติดตั้งระบบระบายความร้อนด้วยอากาศแบบบังคับสำหรับการใช้งานที่มีรอบการทำงานสูง
• ตรวจสอบอุณหภูมิและปรับการดำเนินงานหากเกิดความร้อนสูงเกินไป

โปรแกรมการตรวจสอบและบำรุงรักษา

ตรวจจับการเคลื่อนตัวผิดปกติก่อนที่มันจะก่อให้เกิดปัญหา:

ตารางการตรวจสอบมิติ:

ความแม่นยำในการใช้งาน	ความถี่ในการตรวจสอบ	วิธีการวัด	ทริกเกอร์ทดแทน
ต่ำ (±5 มม.)	รายปี	การตรวจสอบด้วยสายตา, การวัดพื้นฐาน	ความเสียหายที่มองเห็นได้หรือการเปลี่ยนแปลง >5 มม.
ปานกลาง (±1-2 มม.)	ทุกครึ่งปี	การวัดคาลิเปอร์	>1 มิลลิเมตรจากการวัดเริ่มต้น
สูง (±0.5 มม.)	รายไตรมาส	ไมโครมิเตอร์ หรือ CMM	>0.3mm เปลี่ยนแปลงจากค่าพื้นฐาน
อัลตร้าไฮ (<±0.5 มม.)	รายเดือนหรือต่อเนื่อง	การวัดความแม่นยำ, อัตโนมัติ	>0.1mm จากค่าเริ่มต้น

ขั้นตอนการวัด:

1. กำหนดขนาดพื้นฐานบนจุดหยุดใหม่
2. บันทึกความยาวการเคลื่อนที่ของกระบอกสูบและความแม่นยำในการจัดตำแหน่ง
3. วัดความหนาของจุดหยุดปลายที่ระยะห่างสม่ำเสมอ
4. แผนภูมิแนวโน้มตามเวลา
5. เปลี่ยนเมื่อการเปลี่ยนแปลงเกินเกณฑ์

การแทนที่แบบคาดการณ์ล่วงหน้า:
แทนที่จะรอให้เกิดความล้มเหลว ให้เปลี่ยนตัวหยุดปลายตาม:

• การยืดตัวแบบครีปที่วัดได้ใกล้ถึงขีดจำกัดของค่าที่อนุญาต
• ระยะเวลาให้บริการ (อ้างอิงจากข้อมูลในอดีต)
• การนับรอบ (หากมีการติดตาม)
• ประวัติการสัมผัสกับอุณหภูมิ

โรงงานอิเล็กทรอนิกส์ของมิเชลได้ดำเนินการตรวจสอบขนาดของกระบอกสูบที่สำคัญทุกไตรมาส ระบบเตือนภัยล่วงหน้านี้ช่วยให้สามารถเปลี่ยนชิ้นส่วนตามกำหนดในช่วงเวลาบำรุงรักษาที่วางแผนไว้ แทนที่จะต้องซ่อมฉุกเฉินระหว่างการผลิต ส่งผลให้ต้นทุนเวลาหยุดทำงานลดลง 851,000,000 บาท.

เทคโนโลยีจุดหยุดทางเลือก

พิจารณาทางเลือกที่ไม่ใช่พอลิเมอร์สำหรับความต้องการที่รุนแรง:

ตัวหยุดโลหะปลายทางพร้อมเบาะรองยาง:

• โลหะให้ความคงตัวทางมิติ (ไม่มีการยืดตัว)
• ชั้นอีลาสโตเมอร์บางให้การรองรับ
• ดีที่สุดของทั้งสองโลกสำหรับการใช้งานที่ต้องการความแม่นยำ
• ค่าใช้จ่ายสูงกว่า แต่มีประสิทธิภาพระยะยาวที่ยอดเยี่ยม

ระบบกันกระแทกแบบไฮดรอลิก:

• แดชพอตน้ำมันให้การรองรับที่สม่ำเสมอ
• ไม่มีปัญหาการคืบเนื่องจากความเสถียรของมิติ
• ซับซ้อนมากขึ้นและมีราคาแพงขึ้น
• ต้องการการบำรุงรักษา (เปลี่ยนซีล)

ระบบกันกระแทกด้วยอากาศพร้อมตัวหยุดแข็ง

• ระบบกันกระแทกแบบนิวเมติกสำหรับการดูดซับพลังงาน
• โลหะแข็งสำหรับกำหนดตำแหน่ง
• แยกการรองรับออกจากฟังก์ชันการจัดตำแหน่ง
• ยอดเยี่ยมสำหรับการใช้งานที่ต้องการความแม่นยำสูงเป็นพิเศษ

ตัวหยุดเชิงกลที่ปรับได้:

• ตัวปรับแบบเกลียวช่วยให้ชดเชยการเคลื่อนที่แบบช้าๆ ได้
• การปรับเป็นระยะช่วยรักษาความแม่นยำ
• ต้องการการบำรุงรักษาและการปรับเทียบเป็นประจำ
• วิธีแก้ปัญหาที่ดีเมื่อการเปลี่ยนทดแทนทำได้ยาก

ที่ Bepto Pneumatics เราเสนอตัวเลือกปลายหยุดหลายแบบสำหรับกระบอกสูบไร้ก้านของเรา:

• โพลียูรีเทนมาตรฐานสำหรับการใช้งานทั่วไป
• อะซีตัลเติมแก้วสำหรับความต้องการความแม่นยำสูง
• PEEK สำหรับประสิทธิภาพหรืออุณหภูมิที่รุนแรง
• การออกแบบไฮบริดแบบกำหนดเองสำหรับการใช้งานพิเศษ
• ตัวหยุดปรับได้สำหรับการจัดตำแหน่งที่แม่นยำเป็นพิเศษ

เรายังให้บริการข้อมูลการคาดการณ์การเคลื่อนตัว (creep) ตามเงื่อนไขการใช้งานเฉพาะของคุณ (ความเค้น, อุณหภูมิ, ความถี่ของรอบการทำงาน) เพื่อช่วยคุณเลือกวัสดุที่เหมาะสมและวางแผนช่วงเวลาการบำรุงรักษา.

การวิเคราะห์ต้นทุนและผลประโยชน์

ให้เหตุผลสนับสนุนการลงทุนในโซลูชันที่ทนต่อการคืบ:

กรณีศึกษาโรงงานอิเล็กทรอนิกส์ของมิเชล:

การกำหนดค่าเริ่มต้น:

• วัสดุ: สิ้นสุดโพลียูรีเทนแบบไม่เติม
• ต้นทุนต่อกระบอก: $25 (ชิ้นส่วน)
• อายุการใช้งาน: 18 เดือนก่อนจำเป็นต้องปรับเทียบใหม่
• ค่าใช้จ่ายในการปรับเทียบใหม่: $800 ต่อเหตุการณ์ (ค่าแรง + เวลาหยุดทำงาน)
• ค่าใช้จ่ายรายปีต่อถัง: $25 + ($800 × 12/18) = $558

การปรับแต่งที่ได้รับการอัปเกรด:

• วัสดุ: อะซีตัลผสมแก้ว 30% พร้อมการอัดล่วงหน้า
• ต้นทุนต่อกระบอก: $85 (ชิ้นส่วน + การประมวลผล)
• อายุการใช้งาน: 36+ เดือน พร้อมการคลาดเคลื่อนน้อยที่สุด
• การปรับเทียบใหม่: ไม่จำเป็นต้องทำภายในอายุการใช้งาน
• ค่าใช้จ่ายรายปีต่อถัง: $85 × 12/36 = $28

การประหยัดรายปีต่อถัง: $530
ระยะเวลาคืนทุน: 1.4 เดือน

สำหรับกระบอกเชื้อเพลิงสำคัญ 50 กระบอกของเธอ:

• การประหยัดรายปีทั้งหมด: 1,042,650 บาท
• นอกจากนี้ยังขจัดปัญหาการซ่อมแซมฉุกเฉินและการหยุดชะงักของการผลิต
• ผลประโยชน์รวม: >1,000,000 บาทต่อปี

สรุป

การทำความเข้าใจและป้องกันการเสียรูปจากการคืบในตัวหยุดปลายกระบอกโพลิเมอร์—ผ่านการเลือกวัสดุที่เหมาะสม การออกแบบที่เหมาะสม และการตรวจสอบ—ช่วยให้มั่นใจในความเสถียรของมิติและความแม่นยำในการวางตำแหน่งในระบบการควบคุมด้วยลมที่มีความแม่นยำสูงในระยะยาว 💪

คำถามที่พบบ่อยเกี่ยวกับการเสียรูปแบบคืบในตัวหยุดปลายโพลิเมอร์

1. เรียนรู้ว่าความแข็งแรงในการให้ผลผลิตกำหนดจุดที่วัสดุเปลี่ยนจากการยืดหยุ่นเป็นการเปลี่ยนรูปถาวรอย่างไร. ↩

2. สำรวจกลศาสตร์ระดับโมเลกุลของการคืบแบบทุติยภูมิ ซึ่งเป็นระยะคงตัวของกระบวนการเปลี่ยนรูปวัสดุในระยะยาว. ↩

3. เข้าใจวิสโคอิลาสติกิตี คุณสมบัติเฉพาะของพอลิเมอร์ที่รวมพฤติกรรมทั้งของเหลวและของแข็งภายใต้แรงกดดัน. ↩

4. ค้นพบวิธีที่ความสัมพันธ์ของอาร์เรเนียสทำนายทางคณิตศาสตร์ถึงการเร่งการเสื่อมสภาพและการคืบของวัสดุที่อุณหภูมิสูงขึ้น. ↩

5. ทบทวนมาตรฐานการทดสอบและค่าทั่วไปสำหรับความต้านทานแรงอัดของเทอร์โมพลาสติกทางวิศวกรรม. ↩
