ฟิสิกส์กระบอกสูบสุญญากาศ แรง และพลวัตการหดกลับ

กระบอกสูบสุญญากาศเคลื่อนที่เพราะแรงดันสัมบูรณ์ที่ไม่เท่ากันกระทำบนพื้นที่ที่กำหนดของชุดลูกสูบและก้าน สุญญากาศไม่ได้ดึงลูกสูบด้วยตัวมันเอง ด้านที่มีแรงดันสูงกว่าจะผลักไปยังด้านที่มีแรงดันต่ำกว่า ขณะที่แรงเสียดทานของซีล โหลดภายนอก รูปทรงห้อง แรงดันบรรยากาศเฉพาะจุด และแหล่งสุญญากาศ เป็นตัวกำหนดว่าการเคลื่อนที่จะเริ่มหรือไม่และพัฒนาเร็วเพียงใด

ความแตกต่างนี้สำคัญเพราะคำว่า “กระบอกสูบสุญญากาศ” ครอบคลุมสถาปัตยกรรมผลิตภัณฑ์มากกว่าหนึ่งแบบ อุปกรณ์บางชนิดหดกลับเมื่อดูดห้องหนึ่ง ส่วนบางชนิดยืดก่อนและหดกลับหลังถ้วยดูดซีลกับชิ้นงาน ให้เริ่มจากแบบหน้าตัดและลำดับพอร์ตจริง แล้วคำนวณแรงกับการตอบสนองสำหรับชุดการกำหนดค่านั้น

ประเด็นสำคัญ

บรรยากาศมาตรฐานเท่ากับ 101.325 kPa แต่ขอบเขตแรงจริงคือแรงดันโดยรอบเฉพาะพื้นที่

จุดต่อสุญญากาศ รูปทรงลูกสูบ และแรงดันภายนอกก้านเป็นตัวกำหนดทิศทางการเคลื่อนที่

แรงจากแรงดัน-พื้นที่แบบสถิตทำนายเวลาชักไม่ได้ หากไม่มีข้อมูลการไหล ปริมาตร การรั่ว และโหลด

ใช้แรงดันสัมบูรณ์ตลอดการคำนวณ

กระบอกสูบสุญญากาศคืออะไร และสุญญากาศทำให้หดกลับเสมอหรือไม่

Schmalz ระบุช่วงชักของกระบอกยกสุญญากาศ HS สองค่า คือ 14 mm และ 28 mm และระบุว่าการใช้สุญญากาศทำให้ก้านยืด ก่อนที่การสัมผัสชิ้นงานจะทำให้เกิดการหดกลับ ลำดับของผลิตภัณฑ์จริงนี้หักล้างกฎทั่วไปที่ว่าสุญญากาศทำให้ลูกสูบหดกลับเสมอ (กระบอกยกสุญญากาศ HS ของ Schmalz, เข้าถึง 2026)

กระบอกสูบสุญญากาศ คือแอคชูเอเตอร์ที่ใช้ลำดับการเคลื่อนที่ซึ่งมีแรงดันต่ำกว่าแรงดันสัมบูรณ์โดยรอบ คำนี้เพียงอย่างเดียวไม่ได้บอกว่าห้องใดถูกดูด พื้นที่ลูกสูบใดทำงาน มีสปริงช่วยหรือไม่ หรือถ้วยดูดเปลี่ยนวงจรหลังสัมผัสหรือไม่

อุปกรณ์สามแบบมักถูกเรียกด้วยชื่อไม่เป็นทางการเดียวกัน:

สถาปัตยกรรม	สุญญากาศทำอะไร	อะไรเป็นตัวกำหนดการเคลื่อนที่กลับ
กระบอกลูกสูบขับด้วยสุญญากาศ	ดูดห้องทำงานหนึ่งห้อง เพื่อให้แรงดันอีกด้านขับลูกสูบ	ตำแหน่งพอร์ต พื้นที่ลูกสูบ แรงดันภายนอกก้าน สปริง โหลด และแรงเสียดทาน
กระบอกยกสุญญากาศ	ประสานช่วงชักสั้นของลูกสูบกับการสัมผัสถ้วยดูด	รูปทรงภายใน การซีลกับชิ้นงาน ลำดับสปริงหรือแรงดัน และการออกแบบของผู้ผลิต
กระบอกสูบนิวเมติกก้านกลวง	ลำเลียงสุญญากาศผ่านก้านไปยังอุปกรณ์จับ ขณะที่ลมอัดขับลูกสูบ	วงจรวาล์วและกระบอกสูบนิวเมติกปกติ

แบบที่สามทำให้เข้าใจผิดได้ง่ายเป็นพิเศษ ก้านกลวงที่ลำเลียงสุญญากาศไม่ได้พิสูจน์ว่าสุญญากาศเป็นตัวขับกระบอกสูบ ให้ยืนยันว่าเส้นสุญญากาศกระทำต่อลูกสูบ หรือเพียงผ่านลูกสูบไปยังถ้วยดูด

ในทางปฏิบัติ ให้ไล่ตามขอบเขตแรงดันทุกจุดในทุกช่วงของรอบ ทำเครื่องหมายห้องด้านฝา ห้องด้านก้าน ปลายก้านที่เปิดรับ แหล่งสุญญากาศ จุดต่อบรรยากาศ วาล์วกันกลับ และสปริง ชื่อทางการค้าของแอคชูเอเตอร์มีความสำคัญรองจากแผนที่แรงดันนั้น

แผนที่แรงดันของกระบอกสูบก้านเดี่ยว แผนภาพแรงอิสระที่ถูกต้องต้องมีทั้งสองห้องและแรงดันที่กระทำกับปลายก้านที่เปิดรับ

แรงดันที่สร้างแรงบนกระบอกสูบสุญญากาศก้านเดี่ยว

NIST นิยามบรรยากาศมาตรฐานหนึ่งหน่วยไว้ที่ 101.325 kPa ขณะที่ Parker คำนวณแรงกระบอกสูบก้านเดี่ยวจากแรงดันและพื้นที่ใช้งานแยกกันของแต่ละด้าน ข้อเท็จจริงสองข้อนี้กำหนดวิธีที่ถูกต้อง: ใช้แรงดันสัมบูรณ์และรวมแรงจากแรงดัน-พื้นที่ทุกส่วนก่อนหักแรงเสียดทานกับโหลด (NIST; Parker)

กำหนดให้ทิศทางยืดเป็นทิศบวก สำหรับเส้นผ่านศูนย์กลางลูกสูบ $D$ และเส้นผ่านศูนย์กลางก้าน $d$ พื้นที่คือ:

A_p = \frac{\pi D^2}{4}

A_r = \frac{\pi d^2}{4}

A_a = A_p - A_r

$A_p$ คือพื้นที่ลูกสูบเต็ม $A_r$ คือพื้นที่หน้าตัดก้าน และ $A_a$ คือพื้นที่วงแหวนในห้องด้านก้าน ใช้ตารางเมตรร่วมกับปาสคาลเพื่อให้ได้หน่วยนิวตัน คู่มือพื้นที่ลูกสูบ-ก้าน อธิบายรูปทรงเดียวกันสำหรับกระบอกสูบทั่วไป

เมื่อก้านสัมผัสแรงดันสัมบูรณ์ภายนอก $P_o$ แรงจากแรงดันที่กระทำต่อชุดลูกสูบและก้านคือ:

F_p = P_c A_p - P_r A_a - P_o A_r

$P_c$ คือแรงดันสัมบูรณ์ในห้องด้านฝา $P_r$ คือแรงดันสัมบูรณ์ในห้องด้านก้าน และ $P_o$ คือแรงดันสัมบูรณ์ที่กระทำกับปลายก้านภายนอก เครื่องหมายเป็นไปตามข้อตกลงให้ทิศยืดเป็นบวก

สมการการเคลื่อนที่แบบมีเครื่องหมายคือ:

m\ddot{x} = F_p + F_{\mathrm{external}} + F_{\mathrm{friction}}

$F_{\mathrm{external}}$ และ $F_{\mathrm{friction}}$ คือแรงที่มีเครื่องหมายบนชุดประกอบ แรงเสียดทานต้านการเคลื่อนที่ที่กำลังจะเกิดหรือที่เกิดขึ้นจริง เครื่องหมายจึงกลับด้านตามทิศทาง สำหรับการตรวจเลือกในทิศทางที่ทราบ ให้ใช้ขนาดดังนี้:

F_{\mathrm{available,direction}} = |F_p| - F_{\mathrm{friction,opposing}} - F_{\mathrm{load,opposing}}

อย่ากำหนดเปอร์เซ็นต์แรงเสียดทานสากล ให้ใช้แรงดันใช้งานต่ำสุดของผู้ผลิต แรงเริ่มเคลื่อนที่ที่วัดได้ หรือค่าจากการทดสอบที่ผ่านการตรวจยืนยัน ความแตกต่างระหว่างแรงต้านขณะหยุดนิ่งกับขณะเคลื่อนที่อธิบายไว้ใน คู่มือแรงเริ่มเคลื่อนของกระบอกสูบ

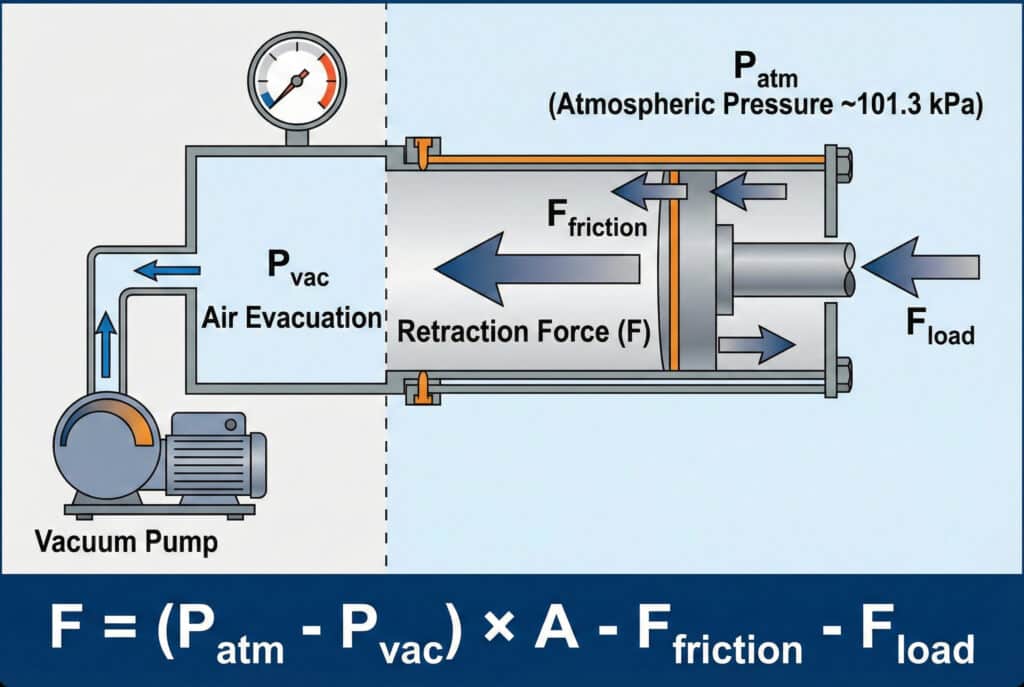

สุญญากาศด้านฝาทำให้หดกลับเมื่อใด

หากดูดห้องด้านฝาจนเหลือ $P_v$ ขณะที่ห้องด้านก้านและปลายก้านที่เปิดรับอยู่ที่แรงดันบรรยากาศเดียวกัน $P_a$ แรงจะลดรูปเป็น:

F_{\mathrm{retract,theoretical}} = (P_a - P_v)A_p

ผลลัพธ์ที่ใช้พื้นที่เต็มนี้ถูกต้องสำหรับขอบเขตที่ระบุเท่านั้น ไม่ได้อนุญาตให้ใช้พื้นที่ลูกสูบเต็มกับวงจรสุญญากาศทุกแบบ

สุญญากาศด้านก้านทำให้ยืดเมื่อใด

หากดูดห้องด้านก้านจนเหลือ $P_v$ ขณะที่ห้องด้านฝาและปลายก้านอยู่ที่แรงดันบรรยากาศ $P_a$ แรงยืดจะเป็น:

F_{\mathrm{extend,theoretical}} = (P_a - P_v)A_a

ที่นี่ต้องใช้พื้นที่วงแหวน ตัวเรือนก้านแบบปิด ลูกสูบต่างพื้นที่ ก้านสองด้าน สปริง หรือห้องต้านที่ไม่ใช่บรรยากาศจะเปลี่ยนสมการ ดังนั้นให้กลับไปใช้สมดุลแรงเต็มรูปแบบทุกครั้งที่ขอบเขตทางกายภาพต่างออกไป

ขนาดรูสร้างแรงตามทฤษฎีได้เท่าใด

ที่ส่วนต่างแรงดัน 85 kPa ลูกสูบ 25 mm สร้างแรงตามทฤษฎี 41.7 N ขณะที่ลูกสูบ 80 mm สร้างได้ 427.3 N อัตราส่วนแรง 10.24 เท่าเกิดโดยตรงจากอัตราส่วนเส้นผ่านศูนย์กลางยกกำลังสอง ไม่ใช่กฎผลิตภัณฑ์ทั่วไปแบบ “50 ถึง 500 N” (นิยามบรรยากาศมาตรฐานของ NIST)

สำหรับขอบเขตสุญญากาศด้านฝาที่นิยามไว้:

F_{\mathrm{theoretical}} = \Delta P \frac{\pi D^2}{4}

$\Delta P$ คือแรงดันสัมบูรณ์โดยรอบเฉพาะพื้นที่ลบด้วยแรงดันสัมบูรณ์ในห้องสุญญากาศ ตารางใช้ $\Delta P = 85\ \mathrm{kPa}$ และไม่ใส่ตัวประกอบประสิทธิภาพที่แต่งขึ้น

เส้นผ่านศูนย์กลางรู	พื้นที่ลูกสูบเต็ม	แรงตามทฤษฎีที่ 85 kPa
25 mm	491 mm²	41.7 N
32 mm	804 mm²	68.4 N
40 mm	1,257 mm²	106.8 N
50 mm	1,963 mm²	166.9 N
63 mm	3,117 mm²	264.9 N
80 mm	5,027 mm²	427.3 N

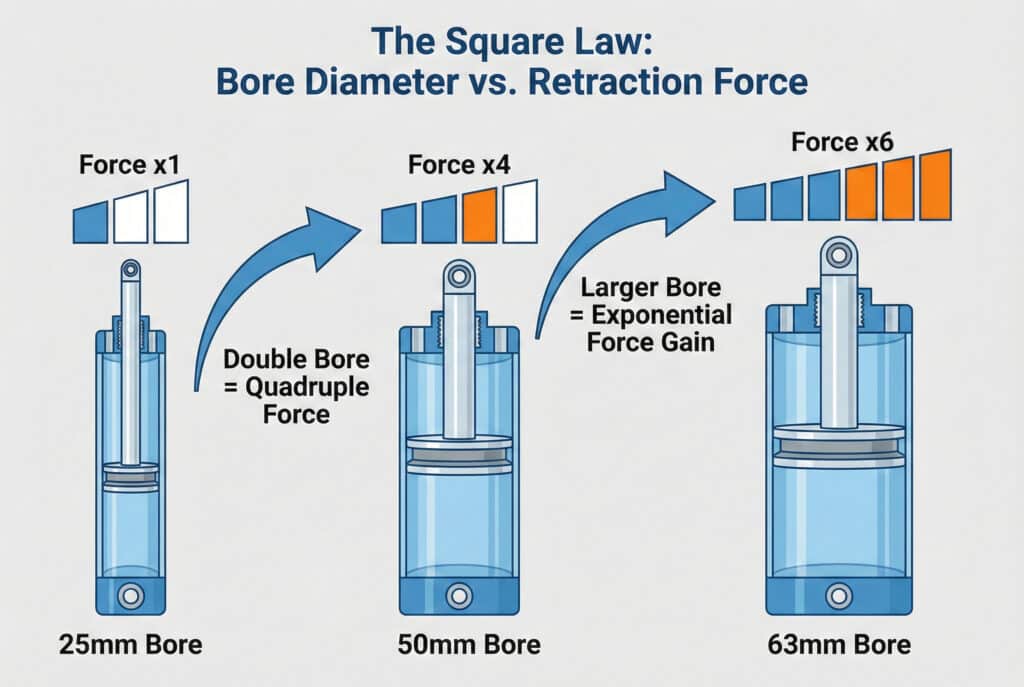

การเพิ่มขนาดรูเป็นสองเท่าทำให้แรงจากแรงดันตามทฤษฎีเพิ่มสี่เท่า เพราะพื้นที่แปรตาม $D^2$ รู 63 mm มีพื้นที่ลูกสูบเต็ม 3.88 เท่าของรู 32 mm ซึ่งแม่นยำกว่าการบอกว่า “ประมาณสี่เท่า” โดยไม่แสดงเส้นผ่านศูนย์กลางจริงทั้งสองค่า

แรงสุญญากาศตามทฤษฎีสูงสุดมีเพดานจากสภาพแวดล้อมด้วย แม้ห้องจะมีแรงดันสัมบูรณ์เป็นศูนย์อย่างสมบูรณ์ ก็สร้างส่วนต่าง $\Delta P$ ได้ไม่เกินแรงดันโดยรอบเฉพาะพื้นที่ ดังนั้นกระบอกสูบนิวเมติกทั่วไปที่ทำงานหลาย bar gauge จึงสร้างแรงจากรูเท่ากันได้มากกว่า แม้การใช้พลังงานและพฤติกรรมเมื่อเสียหายจะแตกต่างกัน

ตัวอย่างคำนวณแรง

พิจารณาลูกสูบ 40 mm ที่ใช้สุญญากาศด้านฝา แรงดันโดยรอบเฉพาะพื้นที่ที่วัดได้คือ 95 kPa absolute และห้องด้านฝาลดลงถึง 20 kPa absolute ส่วนต่างแรงดันคือ:

\Delta P = 95 - 20 = 75\ \mathrm{kPa}

แรงหดกลับตามทฤษฎีคือ:

F_{\mathrm{retract,theoretical}} = (75{,}000)\left(\frac{\pi(0.040)^2}{4}\right) = 94.25\ \mathrm{N}

สมมติว่าการทดสอบแรงเริ่มเคลื่อนแบบควบคุมของแอคชูเอเตอร์กับชุดไกด์วัดแรงเสียดทานต้าน 12 N และโหลดต้านภายนอก 45 N ค่าประมาณแรงสุทธิเริ่มต้นคือ:

F_{\mathrm{net}} = 94.25 - 12 - 45 = 37.25\ \mathrm{N}

ผลนี้แสดงว่าภายใต้เงื่อนไขที่วัดได้มีระยะเผื่อเชิงบวกตอนเริ่มเคลื่อน แต่ไม่ได้พิสูจน์เวลาชักที่ยอมรับได้ เสถียรภาพ อายุซีล พลังงานปลายช่วงชัก หรือพฤติกรรมที่แรงดันโดยรอบต่ำสุดที่คาดไว้ สิ่งเหล่านี้ต้องตรวจแยก

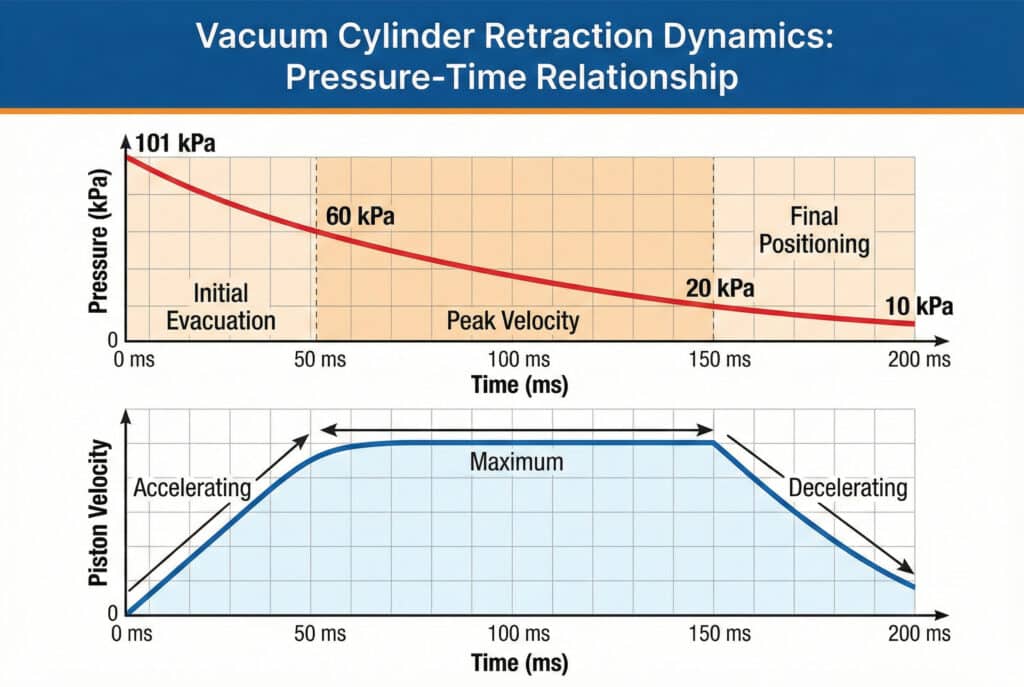

แรงสถิตกับเวลาการหดกลับ

สมการปริมาตรคงที่ของ Leybold แสดงว่าการลดแรงดันจาก 101.325 kPa เป็น 20 kPa ต้องใช้ค่าคงเวลาตามทฤษฎี $\ln(101.325/20)=1.62$ เมื่อความเร็วสูบที่มีผลคงที่ กระบอกสูบที่เคลื่อนที่ทำลายสมมติฐานปริมาตรคงที่ เพราะการเดินลูกสูบเปลี่ยนปริมาตรห้องขณะที่ก๊าซยังถูกดูดออก (Leybold)

ค่าประมาณสำหรับปริมาตรคงที่ทั่วไปคือ:

t = \frac{V}{S_{\mathrm{eff}}}\ln\left(\frac{P_1}{P_2}\right)

$t$ คือเวลาระบายสุญญากาศ $V$ คือปริมาตรระบบคงที่ $S_{\mathrm{eff}}$ คือความเร็วสูบที่มีผล ณ ห้อง และ $P_1$ กับ $P_2$ คือแรงดันสัมบูรณ์เริ่มต้นกับเป้าหมาย หน่วยของ $V$ และ $S_{\mathrm{eff}}$ ต้องสอดคล้องกัน

Leybold ระบุว่าการลดรูปนี้สมมติความเร็วดูดคงที่ และละเลยคอนดักแตนซ์ ผลทางความร้อน และการคายก๊าซ ในวงจรอีเจ็กเตอร์อุตสาหกรรม การรั่วและเส้นโค้งอัตราดูดที่ขึ้นกับแรงดันเพิ่มความคลาดเคลื่อน Festo ยังนิยามปริมาตรระบบสุญญากาศรวมเป็นปริมาตรของถ้วย ตัวยึด และท่อรวมกัน แสดงว่าไม่ควรใช้เฉพาะปริมาตรห้องของอุปกรณ์ (หลักการสุญญากาศของ Festo)

รูปทรงห้องที่เปลี่ยนได้เขียนเป็น:

V(x) = V_0 + A_{\mathrm{eff}}x

$V_0$ คือปริมาตรตายที่ตำแหน่งอ้างอิง $A_{\mathrm{eff}}$ คือพื้นที่ห้องที่ทำงาน และ $x$ คือการกระจัดของลูกสูบในทิศทางที่ทำให้ปริมาตรที่ถูกดูดเพิ่มขึ้น หากห้องหดตัวระหว่างการเคลื่อนที่ที่เลือก ให้กลับเครื่องหมาย

การเคลื่อนที่ของลูกสูบยังเป็นไปตาม:

m\ddot{x} = F_{\mathrm{net}}(P_c,P_r,x,\dot{x})

$m$ คือมวลเทียบเท่าที่เคลื่อนที่ แรงดันในห้องเปลี่ยนแรง การเคลื่อนที่เปลี่ยนปริมาตรห้อง และปริมาตรเปลี่ยนการตอบสนองของแรงดัน วงป้อนกลับนี้คือเหตุผลที่ไม่สามารถย้ายเส้นเวลาคงที่แบบ “ดูดเริ่มต้น ความเร็วสูงสุด จัดตำแหน่งสุดท้าย” จากเครื่องหนึ่งไปยังอีกเครื่องหนึ่ง

สำหรับค่าประมาณแรก ให้ใช้เครื่องคำนวณกับปริมาตรตายที่อยู่นิ่งก่อนการเคลื่อนที่หรือกับห้องที่คงที่จริง จากนั้นตรวจสอบช่วงชักที่เคลื่อนที่ด้วยเส้นโค้งอีเจ็กเตอร์หรือปั๊มที่เลือกและเส้นกราฟแรงดันที่วัดได้

เครื่องมือสุญญากาศและการจับเครื่องคำนวณเวลาทำสุญญากาศประมาณเวลาสูบลงของห้องปริมาตรคงที่จากปริมาตร การไหลที่มีผล แรงดันเริ่มต้น แรงดันสัมบูรณ์เป้าหมาย การรั่ว และประสิทธิภาพ ก่อนตรวจสอบช่วงชักที่เคลื่อนที่จริงเวลาสร้างสุญญากาศ = ปริมาตร / อัตราการไหล x ln แรงดันเริ่มต้น / แรงดันสุดท้ายปริมาตรระบบอัตราการไหลของปั๊มหรืออีเจ็กเตอร์แรงดันสัมบูรณ์เริ่มต้นแรงดันสัมบูรณ์สุดท้ายเปิดเครื่องคำนวณ

วงจรแรงดันบวกมีการเชื่อมโยงแบบเดียวกันตามที่อธิบายใน คู่มือเวลาตอบสนองและปริมาตรตายของกระบอกสูบ การวิเคราะห์สุญญากาศกลับทิศทางการไหล แต่ยังต้องใช้ปริมาตรจริง คอนดักแตนซ์ และแรงดันห้องที่เปลี่ยนไป

การตอบสนองของกระบอกสูบสุญญากาศเป็นปัญหาที่เชื่อมโยงแรงดัน การไหล ปริมาตร และการเคลื่อนที่ แรงสถิตเป็นเพียงส่วนหนึ่งของวงจร

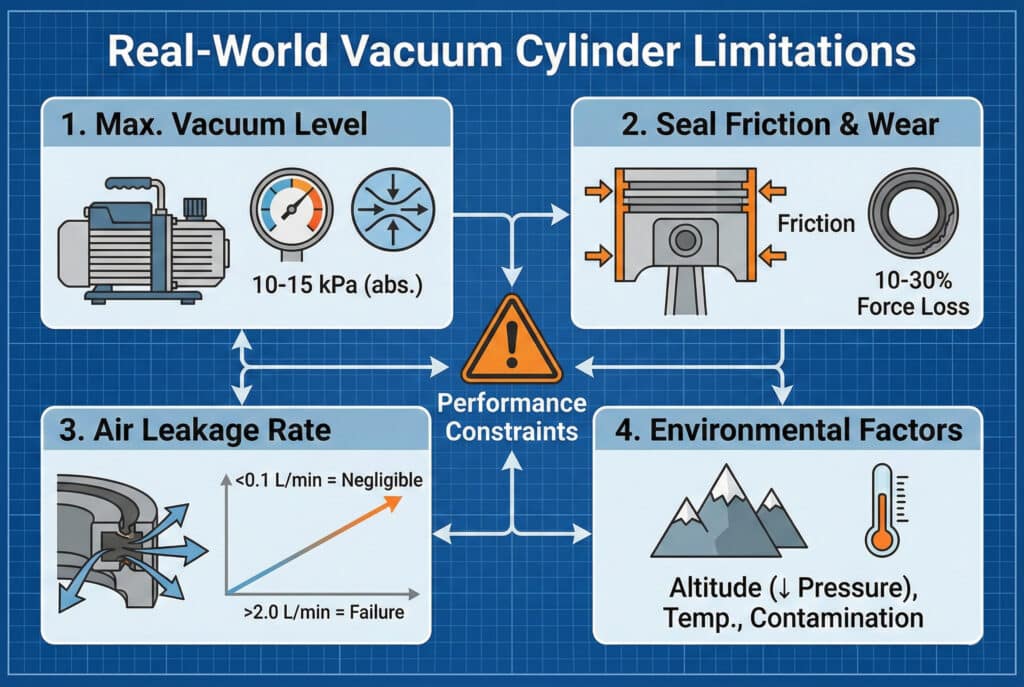

ตัวแปรใดควบคุมแรงเริ่มเคลื่อน ความเร่ง และความเร็วปลาย

กลุ่มอีเจ็กเตอร์ ZR ปัจจุบันของ SMC ระบุอัตราการดูดสูงสุดประมาณ 25 ถึง 95 L/min ในหัวฉีดห้าขนาด ซึ่งต่างกัน 3.8 ต่อ 1 ภายในตระกูลผลิตภัณฑ์เดียว ความแตกต่างนี้แสดงว่าไม่สามารถใช้ช่วงอัตราการไหลของปั๊มทั่วไปทำนายการตอบสนองของกระบอกสูบได้ หากไม่ทราบรุ่นจริงและจุดทำงาน (ข้อมูลจำเพาะ SMC ZR)

การหดกลับจะเริ่มเมื่อแรงจากแรงดันมากกว่าแรงต้านทุกตัวขณะหยุดนิ่ง:

|F_p| > F_{\mathrm{breakaway}} + F_{\mathrm{load,opposing}}

เมื่อลูกสูบเคลื่อนที่ แรงต้านอาจลดลงเป็นค่าแรงเสียดทานขณะเดินงานที่ต่างกัน จากนั้นความเร่งเป็นไปตามแรงสุทธิหารด้วยมวลเทียบเท่าที่เคลื่อนที่ สุญญากาศที่ลึกขึ้นอาจเพิ่มแรงดัน-พื้นที่ แต่ไม่ได้รับประกันว่าความเร็วจะเพิ่มตามสัดส่วน เพราะแหล่งกำเนิดอาจให้อัตราการดูดน้อยลงเมื่อแรงดันสัมบูรณ์ลดลง

จัดกลุ่มข้อมูลที่ต้องใช้ตามบทบาททางกายภาพ:

กลุ่ม	ข้อมูลที่ต้องมี	เหตุผลที่สำคัญ
ขอบเขตแรงดัน	แรงดันโดยรอบ แรงดันทั้งสองห้อง แรงดันภายนอกก้าน	กำหนดแรงจากแรงดันและทิศทาง ณ ขณะนั้น
รูปทรง	ขนาดรู เส้นผ่านศูนย์กลางก้าน ปริมาตรตายของห้อง ช่วงชัก	กำหนดพื้นที่ใช้งานและปริมาตรที่เปลี่ยน
แหล่งสุญญากาศ	เส้นโค้งอัตราการดูด แรงดันจ่าย แรงดันปลายทาง และดิวตี	กำหนดว่าก๊าซออกได้เร็วเพียงใดที่แรงดันแต่ละค่า
ทางเดินลม	คอนดักแตนซ์วาล์ว ID และความยาวท่อ ข้อต่อ ฟิลเตอร์ ไซเลนเซอร์	ลดการไหลที่มีผล ณ ห้อง
กลศาสตร์	แรงเสียดทานเริ่มเคลื่อน แรงเสียดทานขณะเดินงาน แรงต้านไกด์ โหลด ทิศทาง	กำหนดเกณฑ์เริ่มและแรงต้านระหว่างเคลื่อนที่
พลวัต	มวลที่เคลื่อน แรงภายนอก คุชชั่น จุดหยุด	กำหนดความเร่งและพฤติกรรมปลายช่วงชัก
การรั่ว	โหลดก๊าซที่วัดได้หรืออัตราการเพิ่มแรงดัน	เพิ่มแรงดันที่ทำได้และยืดเวลาระบายสุญญากาศ

อย่าแปลงอัตราการรั่วเป็นเปอร์เซ็นต์แรงสูญเสียคงที่โดยตรง การรั่วเดียวกันอาจแทบไม่มีผลกับแหล่งกำเนิดที่มีความสามารถสูบสำรอง แต่ทำให้แหล่งกำเนิดขนาดเล็กใกล้ขีดจำกัดใช้งานไม่ได้ แรงดันในห้องที่ได้จริงต้องหาจากจุดตัดระหว่างโหลดก๊าซจากการรั่วกับสมรรถนะการสูบที่มีผล สำหรับกลไกการรั่วฝั่งกระบอกสูบ ให้ดู คู่มือวิเคราะห์การรั่วภายใน

ในทำนองเดียวกัน แรงดันสัมบูรณ์เป้าหมายที่ต่ำลงไม่ได้แปลงเป็นเปอร์เซ็นต์ความเร็วที่ดีขึ้นโดยตรง ให้คำนวณแรงที่อาจเพิ่มขึ้นก่อน จากนั้นใช้เส้นโค้งแหล่งกำเนิด แบบจำลองปริมาตรห้อง โหลด แรงเสียดทาน และการทดสอบช่วงชักเพื่อตัดสินว่าความเร่งหรือการไหลระบายเป็นตัวควบคุมรอบ

วินิจฉัยการหดกลับของกระบอกสูบสุญญากาศที่ช้าหรือค้างอย่างไร

Festo ระบุเครื่องกำเนิดสุญญากาศ VAD/VAK ที่ประมาณ 10 Hz เฉพาะภายใต้เงื่อนไขแรงดันจ่าย 6 bar และท่อดูดยาวประมาณ 1 ม. การเปลี่ยนแรงดันจ่าย ความยาวท่อ ปริมาตร สถานะวาล์ว ข้อจำกัดฟิลเตอร์ หรือการรั่ว จะเปลี่ยนการตอบสนอง ดังนั้นการวินิจฉัยต้องบันทึกการกำหนดค่าและกราฟแรงดัน (Festo VAD/VAK)

เริ่มที่แอคชูเอเตอร์ ไม่ใช่ป้ายกำลังของปั๊ม ติดตั้งเครื่องวัดแรงดันสัมบูรณ์ที่ห้องทำงาน และหากห้องตรงข้ามไม่ได้เปิดระบายสู่บรรยากาศ ให้ติดตั้งวัดห้องนั้นด้วย เก็บแรงดันและตำแหน่งบนฐานเวลาเดียวกันตลอดรอบปกติและรอบที่ค้าง

ใช้ลำดับต่อไปนี้:

ยืนยันสถาปัตยกรรมการเคลื่อนที่ ตรวจว่าพอร์ตใดถูกดูด พอร์ตใดถูกระบาย แรงดันใดกระทำภายนอกก้าน และสปริงหรือการสัมผัสชิ้นงานเปลี่ยนลำดับหรือไม่
วัดแรงดันโดยรอบเฉพาะพื้นที่ บรรยากาศมาตรฐานเป็นเพียงค่าอ้างอิง ไม่ใช่ค่าที่หน้างานรับประกัน บันทึกสภาวะโดยรอบต่ำสุดที่เชื่อถือได้เพื่อทบทวนแรง
วัดแรงดันทั้งสองห้องแบบไดนามิก เกจสุญญากาศที่แหล่งกำเนิดเพียงจุดเดียวอาจซ่อนการสูญเสียในท่อ วาล์ว ฟิลเตอร์ และข้อต่อ
ทดสอบสูบลงของปริมาตรที่ถูกกั้น ยึดลูกสูบไว้ในตำแหน่งปลอดภัยทางกล แล้วเปรียบเทียบพฤติกรรมแรงดัน-เวลากับเส้นโค้งแหล่งกำเนิดที่เลือก
ทดสอบการเพิ่มแรงดันเพื่อหาการรั่ว แยกปริมาตรที่ถูกดูดเฉพาะเมื่อพิกัดชิ้นส่วนและการออกแบบความปลอดภัยของเครื่องอนุญาต เพื่อแยกการรั่วออกจากการไหลแหล่งกำเนิดไม่พอ
วัดแรงต้านเริ่มเคลื่อน ถอดหรือวิเคราะห์โหลดภายนอกและไกด์แยกกันเมื่อปลอดภัย การถึงเป้าหมายแรงดันโดยไม่เคลื่อนชี้ไปที่โหลด แนว การเสียดทาน หรือสิ่งกีดขวางทางกล
ตรวจด้านระบาย พอร์ตบรรยากาศที่อุดตันสร้างแรงดันย้อนกลับและอาจต้านการเคลื่อนที่ที่ต้องการ
ทดสอบซ้ำที่อุณหภูมิใช้งาน แรงลากซีล การปนเปื้อน ข้อจำกัดฟิลเตอร์ และพฤติกรรมวาล์วอาจต่างจากการทดสอบรอบเดียวตอนเย็น

หลักฐานที่สังเกตได้	ขอบเขตที่เป็นไปได้	การตรวจถัดไป
แหล่งกำเนิดถึงเป้าหมาย แต่ห้องไม่ถึง	ท่อจำกัด วาล์วเล็กเกิน ฟิลเตอร์ตัน หรือห้องรั่วมาก	วัดแรงดันตามจุดต่อเนื่องและตรวจทางเดินลม
ห้องถึงเป้าหมาย แต่ลูกสูบไม่ขยับ	แรงเสียดทานเริ่มเคลื่อน โหลดมาก สมมติฐานทิศผิด หรือกลไกติด	เปรียบเทียบแรงจากการคำนวณกับแรงต้านเริ่มต้นที่วัด
เริ่มเคลื่อนแล้วช้าลงเมื่อปริมาตรเพิ่ม	การไหลดูดที่มีผลต่ำเกินไปสำหรับปริมาตรห้องที่เปลี่ยน	ใช้เส้นโค้งแหล่งกำเนิดและลดปริมาตรตายหรือข้อจำกัด
แรงดันแย่ลงระหว่างรอบอุ่น	การรั่วไวต่ออุณหภูมิ แรงลากซีล ดิวตีแหล่งกำเนิด หรือแรงดันจ่ายลด	บันทึกอุณหภูมิ แรงดันจ่าย การรั่ว และอัตรารอบร่วมกัน
ทิศทางกลับผิด	เข้าใจการจับคู่พอร์ตหรือลำดับทำงานผลิตภัณฑ์ผิด	ไล่ตามแบบหน้าตัดและสถานะวาล์วของผู้ผลิต

ดู คู่มืออีเจ็กเตอร์เวนจูรีและวาล์วควบคุมสุญญากาศ สำหรับปฏิสัมพันธ์ระหว่างลมอัดจ่ายกับการไหลของอีเจ็กเตอร์ วิดีโอด้านล่างแสดงฮิสเทรีซิสการควบคุมของฟังก์ชันประหยัดลมในอีเจ็กเตอร์ขนาดกะทัดรัด พฤติกรรมนี้เกี่ยวข้องเมื่อการรั่วทำให้แหล่งกำเนิดสลับระหว่างการดูดและการกู้คืนซ้ำ

วิดีโอ: คำอธิบายการควบคุมการประหยัดลมในอีเจ็กเตอร์ขนาดกะทัดรัด โดย Schmalz การสาธิตแสดงว่าเกณฑ์การสลับสุญญากาศควบคุมการจ่ายและการกู้คืนอย่างไร

เกณฑ์แรงดันของอีเจ็กเตอร์ขนาดกะทัดรัดสำคัญเมื่อการรั่วทำให้แหล่งกำเนิดสลับระหว่างการดูดและการกู้คืน

ระดับความสูงและบรรยากาศเฉพาะพื้นที่เปลี่ยนแรงที่ใช้ได้อย่างไร

NIST กำหนดบรรยากาศมาตรฐานไว้ที่ 101.325 kPa แต่แรงสุญญากาศต้องใช้แรงดันสัมบูรณ์โดยรอบจริงของพื้นที่ หากแรงดันในห้องคงที่ 20 kPa absolute การลดแรงดันโดยรอบจาก 101.325 kPa เป็น 80 kPa จะลดส่วนต่างตามทฤษฎีจาก 81.325 kPa เหลือ 60 kPa หรือลดลง 26.2% (NIST)

แรงที่ไวต่อระดับความสูงเป็นไปตาม:

F_{\mathrm{theoretical}} = (P_{\mathrm{ambient,local}} - P_{\mathrm{vacuum}})A_{\mathrm{effective}}

แรงดันทั้งสองต้องเป็น absolute และเป็นตัวแทนของสภาวะการทำงานเดียวกัน อย่านำค่าลบจากสุญญากาศแบบเกจไปลบกับแรงดันบรรยากาศแบบ absolute คู่มือแรงดันสัมบูรณ์ อธิบายขอบเขตการแปลง

การเปรียบเทียบนี้ตรึงแรงดันสัมบูรณ์ในห้องให้คงที่ อีเจ็กเตอร์ที่ขับด้วยลมอัดอาจไม่คงแรงดันปลายทางหรืออัตราการดูดเท่าเดิมเมื่อแรงดันโดยรอบและแรงดันจ่ายเปลี่ยน ให้ตรวจเส้นโค้งผู้ผลิตและสมรรถนะคอมเพรสเซอร์ที่ระดับความสูงติดตั้ง คู่มือการลดพิกัดกระบอกสูบสำหรับพื้นที่สูง ครอบคลุมประเด็นด้านแรงดันบวกที่สอดคล้องกัน

ระบุแรงดันโดยรอบออกแบบต่ำสุด ไม่ใช่เพียงระดับความสูงของพื้นที่ อากาศและสิ่งห่อหุ้มที่มีแรงดันอาจเปลี่ยนแรงดันสัมบูรณ์เฉพาะจุด และเครื่องที่ย้ายระหว่างโรงงานอาจเห็นขอบเขตต่างกันโดยสิ้นเชิง ค่าบารอมิเตอร์แบบพกพาที่วัดตอนเริ่มใช้งานมีประโยชน์กว่าการสมมติว่าทุกพื้นที่ระดับน้ำทะเลเท่ากับบรรยากาศมาตรฐาน

กระบอกสูบขับด้วยสุญญากาศเหมาะกับสถาปัตยกรรมแบบใด

ตระกูล HS ของ Schmalz ใช้ช่วงชักเพียง 14 mm และ 28 mm เพื่อแยกชิ้นงานบางที่มีรูพรุน แสดงว่ากระบอกยกสุญญากาศเป็นอุปกรณ์ช่วงชักสั้นเฉพาะทาง ไม่ใช่ตัวแทนทั่วไปของแอคชูเอเตอร์ลมอัด (ดาต้าชีต HS ของ Schmalz)

การขับด้วยสุญญากาศเป็นตัวเลือกที่สมเหตุผลเมื่อแรงที่ต้องการอยู่ภายในเพดานแรงดันบรรยากาศเฉพาะพื้นที่ ทิศทางที่ต้องการถูกกำหนดโดยรูปทรงอุปกรณ์ และงานได้ประโยชน์จากการประสานการเคลื่อนที่ของแอคชูเอเตอร์กับกระบวนการสุญญากาศที่มีอยู่ ช่วงชักสั้นกับโหลดปานกลางตรวจยืนยันได้ง่ายกว่าการเคลื่อนที่มวลมากระยะยาว

เลือกสถาปัตยกรรมอื่นเมื่อ:

แรงหรือความเร่งที่ต้องการต้องใช้ส่วนต่างแรงดันหลาย bar
การสูญเสียสุญญากาศอาจปล่อยหรือทำให้โหลดอันตรายตก
ต้องรักษาช่วงชักให้เร็วแม้ปริมาตรห้องมากและเปลี่ยนแปลง
การเปลี่ยนระดับความสูงหรือแรงดันโดยรอบกินระยะเผื่อแรงมากเกินไป
กระบอกสูบนิวเมติกมาตรฐาน แอคชูเอเตอร์คืนกลับด้วยสปริง แอคชูเอเตอร์ไฟฟ้า หรือลิงก์ทางกลให้พฤติกรรมเมื่อเสียหายที่ชัดเจนกว่า
“กระบอกสูบสุญญากาศ” ที่ตั้งใจใช้จริงเป็นกระบอกสูบนิวเมติกก้านกลวงซึ่งป้อนสุญญากาศไปยังถ้วยดูด

อย่าถือว่าสุญญากาศเป็นเบรกยึดที่ผ่านการรับรอง ใช้ล็อกทางกล ร็อดล็อกที่มีพิกัด ตัวถ่วงสมดุล จุดหยุดที่มีการ์ด หรือเส้นทางโหลดอื่นที่ควบคุมความเสี่ยง เมื่อการสูญเสียพลังงานอาจสร้างการเคลื่อนที่อันตราย ให้ทำการประเมินความเสี่ยงระดับเครื่องจักรแยกจากการคำนวณแรง

บันทึกข้อมูลต่อไปนี้สำหรับการกำหนดสเปกหรือการเปลี่ยนอะไหล่:

ข้อมูล RFQ	รายละเอียดที่ต้องมี
ลำดับการเคลื่อนที่	พอร์ตใดถูกดูดหรือระบายในแต่ละสภาวะ
รูปทรง	ขนาดรู เส้นผ่านศูนย์กลางก้าน ช่วงชัก ปริมาตรตาย และตัวเรือนก้าน
แรงดัน	ช่วงแรงดันโดยรอบเฉพาะพื้นที่ แรงดันเป้าหมายในห้อง และแรงดันห้องตรงข้าม
แหล่งสุญญากาศ	รุ่นจริง เงื่อนไขจ่าย เส้นโค้งการไหลดูด และแรงดันปลายทาง
ทางเดินลม	วาล์ว ID และความยาวท่อ ข้อต่อ ฟิลเตอร์ ไซเลนเซอร์ และวาล์วกันกลับ
กลไก	ขนาดและทิศทางโหลด แรงต้านไกด์ ทิศทาง และมวลที่เคลื่อน
เวลา	เวลาหน่วงก่อนเริ่ม เวลาชัก เวลาคงตำแหน่ง และอัตรารอบ
ความปลอดภัย	พฤติกรรมเมื่อสูญเสียพลังงาน การยึดโหลด การ์ด จุดหยุด และการตรวจติดตาม
หลักฐานตรวจรับ	กราฟแรงดันและตำแหน่งที่ซิงโครไนซ์ การทดสอบรั่ว อุณหภูมิ และโหลดทดสอบ

คำถามที่พบบ่อยเกี่ยวกับฟิสิกส์กระบอกสูบสุญญากาศ

ที่บรรยากาศมาตรฐาน เพดานแรงดันตามทฤษฎีคือ 101.325 kPa แต่กระบอกยกสุญญากาศที่ Schmalz จัดทำเอกสารไว้เปลี่ยนทิศทางหลังถ้วยดูดสัมผัสชิ้นงาน คำถามต่อไปนี้ครอบคลุมข้อผิดพลาดทั่วไป ได้แก่ สมมติว่าทิศทางมีเพียงแบบเดียว ผสมแรงดันเกจกับ absolute ใช้พื้นที่เดียวกับทุกวงจร และทำนายความเร็วจากแรงสถิตเพียงอย่างเดียว (NIST; Schmalz)

การใช้สุญญากาศทำให้กระบอกสูบหดกลับเสมอหรือไม่

ไม่เสมอ ทิศทางการเคลื่อนที่ขึ้นกับห้องที่ถูกดูด พื้นที่ลูกสูบและก้าน แรงดันภายนอกที่ปลายก้าน สปริง และลำดับการทำงานภายในผลิตภัณฑ์ กระบอกยก HS ของ Schmalz ยืดก้านเมื่อใช้สุญญากาศ และหดกลับหลังถ้วยดูดสัมผัสชิ้นงาน ให้ใช้แบบหน้าตัดและสถานะวาล์วของรุ่นจริง

แรงกระบอกสูบสุญญากาศตามทฤษฎีสูงสุดเท่าใด

ภายใต้ขอบเขตแรงดันอย่างง่าย แรงตามทฤษฎีเท่ากับแรงดันสัมบูรณ์โดยรอบเฉพาะพื้นที่ลบด้วยแรงดันสัมบูรณ์ในห้องสุญญากาศ แล้วคูณด้วยพื้นที่ใช้งานที่เกี่ยวข้อง ที่บรรยากาศมาตรฐานและสุญญากาศสมบูรณ์ ส่วนต่างจะไม่เกิน 101.325 kPa แรงที่ใช้ได้จริงต่ำกว่านี้หลังหักแรงเสียดทานที่วัดได้ โหลด ผลของการรั่ว และระยะเผื่อการออกแบบ

ควรใช้พื้นที่ลูกสูบเต็มหรือพื้นที่วงแหวน

ขึ้นกับขอบเขตแรงดันทั้งชุด สุญญากาศด้านฝาโดยที่ห้องก้านและปลายก้านที่เปิดรับอยู่ที่บรรยากาศทั้งคู่ อาจลดรูปเป็นพื้นที่ลูกสูบเต็ม สุญญากาศด้านก้านโดยที่ด้านฝาและภายนอกก้านอยู่ที่บรรยากาศ อาจลดรูปเป็นพื้นที่วงแหวน แต่ตัวเรือนก้านแบบปิด สปริง ก้านสองด้าน และลูกสูบต่างพื้นที่ ต้องใช้สมดุลแรงเต็มรูปแบบ

เวลาระบายสุญญากาศทำนายช่วงชักหดกลับทั้งหมดได้หรือไม่

ทำนายไม่ได้ด้วยตัวมันเอง สมการสูบลงแบบลอการิทึมประมาณเวลาของห้องคงที่ภายใต้ความเร็วสูบที่มีผลคงที่ แต่ลูกสูบที่เคลื่อนที่ทำให้ปริมาตรห้องเปลี่ยน และอัตราการไหลของแหล่งกำเนิดมักเปลี่ยนตามระดับสุญญากาศ ต้องรวมเส้นโค้งแหล่งกำเนิด คอนดักแตนซ์ การรั่ว แรงดัน-พื้นที่ แรงเสียดทาน โหลด มวล และเส้นกราฟตำแหน่ง-แรงดันที่วัดได้สำหรับช่วงชักจริง

เหตุใดกระบอกสูบจึงหยุดค้างได้แม้เกจสุญญากาศถึงค่าที่ตั้งไว้

เกจที่ติดตั้งใกล้แหล่งกำเนิดอาจไม่แสดงแรงดันในห้องทำงาน หรือแรงดันที่ใช้สร้างแรงอาจยังต่ำกว่าแรงเสียดทานเริ่มเคลื่อนและโหลดภายนอก สาเหตุอื่นอาจเป็นการเข้าใจพอร์ตผิด ข้อจำกัดด้านระบาย การติดขัดทางกล และทางเดินลมที่เล็กเกินไป ให้วัดแรงดันทั้งสองห้องและตำแหน่งบนฐานเวลาเดียวกัน

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

NIST: คู่มือปัจจัยแปลงหน่วย SI และ นิยามบรรยากาศมาตรฐาน แรงดันอ้างอิง 101.325 kPa เข้าถึง 26 กรกฎาคม 2026

Parker Hannifin: การออกแบบด้วยกระบอกสูบ การคำนวณแรงดัน-พื้นที่แยกกันของลูกสูบก้านเดี่ยวทั้งสองด้าน เข้าถึง 26 กรกฎาคม 2026

Schmalz: กระบอกยกสุญญากาศ HS และ ดาต้าชีตตระกูล HS ลำดับการทำงานของอุปกรณ์และช่วงชัก 14 mm/28 mm เข้าถึง 26 กรกฎาคม 2026

Festo: หลักการพื้นฐานของเทคโนโลยีสุญญากาศ และ ข้อมูลเครื่องกำเนิดสุญญากาศ VAD/VAK แนวทางด้านปริมาตรระบบและเงื่อนไขการทำงาน เข้าถึง 26 กรกฎาคม 2026

SMC: ศัพท์เทคนิคอุปกรณ์สุญญากาศ และ ข้อมูลจำเพาะอีเจ็กเตอร์ ZR การเขียนค่า absolute/gauge และข้อมูลอัตราการดูดตามรุ่น เข้าถึง 26 กรกฎาคม 2026

Leybold: การคำนวณเวลาระบายห้องสุญญากาศ ค่าประมาณแบบลอการิทึมของปริมาตรคงที่และสมมติฐาน เข้าถึง 26 กรกฎาคม 2026
