滾筒潤滑用高溫潤滑脂與低溫潤滑脂：選擇指南

簡介

潤滑脂選擇 氣壓缸¹ 是那些在試運行過程中做過一次之後就忘記了的決定之一 - 直到密封失效、桿斷裂或油缸在最糟糕的時刻卡死。🔧 您的鋼瓶實際運作的溫度範圍並不總是工程師在規範時所假設的溫度範圍。.

直接答案是：在低溫環境中，低溫潤滑脂可保持潤滑膜的完整性和密封件的相容性，而在高溫應用中，標準潤滑脂會液化並離開關鍵表面，高溫潤滑脂可防止氧化、滲漏和粘度分解 - 潤滑脂與工作溫度的匹配就像孔徑大小與負載的匹配一樣重要。.

我想起 Pavel Novak，他是捷克布爾諾一家食品加工廠的維護工程師。Pavel 的工廠在兩個截然不同的區域運行氣壓缸 - 在 -25°C 下運行的冷凍隧道和環境溫度經常達到 110°C 的巴氏殺菌線。多年來，他的團隊一直在整個工廠使用單一的通用潤滑脂。密封件故障一直是個煩惱，但沒有人將其與潤滑脂規格聯繫起來，直到 Pavel 在一個季度內為冷凍隧道更換了第三次油缸後，進行了一次根本原因分析。當他聯繫我們 Bepto 時，我們立即做出了診斷。.

目錄

• 為什麼溫度會破壞錯誤的潤滑脂？
• 什麼是低溫潤滑脂，何時需要使用？
• 什麼是高溫潤滑脂，什麼時候是唯一的選擇？
• 如何選擇適合您作業環境的滾筒潤滑脂？

為什麼溫度會破壞錯誤的潤滑脂？

潤滑脂不是一種簡單的潤滑劑 - 它是由基礎油、稠化劑和添加劑組成的精密工程系統，只能在特定的溫度範圍內發揮作用。如果超出這個溫度範圍，對汽缸造成的後果是可以預測的。🔬

當潤滑脂在額定溫度範圍外運作時，基礎油在低溫下會凍結並失去流動性，或在高溫下會氧化並滲出 - 在這兩種情況下，活塞密封件和汽缸孔之間的潤滑膜會破裂，導致密封件加速磨損、汽缸孔刻痕、破壞力增加，最終導致汽缸過早失效。.

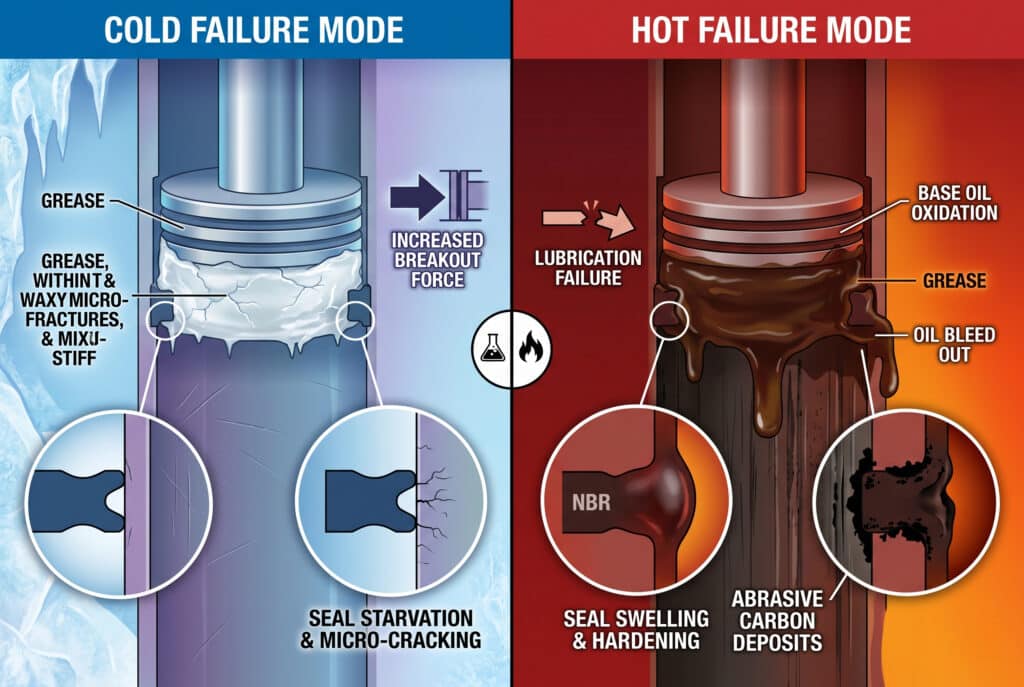

兩種故障模式：冷和熱

低溫失效機制

當環境溫度降至油脂的額定下限以下時：

• 基礎油黏度大幅增加 - 油成分變硬，無法再流動以補充潤滑膜
• 增稠劑基質合約 - 油脂結構變得堅硬，防止油釋放到接觸表面上
• 突破力增加 - 硬化的油脂會阻礙活塞移動，增加啟動衝程所需的壓力
• 海豹飢餓開始 - 如果沒有流動油膜，密封唇就會在膛壁上變乾。
• 密封唇微裂縫 - 反復乾燥循環會導致彈性密封件表面疲勞，尤其是 NBR² 化合

高溫失效機制

當操作溫度超過潤滑脂的額定上限時：

• 基礎油氧化³ 加速 - 油會發生化學降解，形成漆膜和酸性副產品
• 放油量增加 - 增稠劑無法再保留基礎油，基礎油會遷離接觸區域
• 增稠劑軟化或融化 - 油脂濃度下降，導致油脂完全流出潤滑區
• 碳化 - 嚴重過熱的油脂會形成堅硬的碳沉積物，對密封件和內孔表面造成磨損。
• 密封件膨脹或硬化 - 退化的潤滑脂化學物質攻擊彈性密封件，導致尺寸變化和密封力下降

漸進式汽缸損壞年表

階段	可觀察的症狀	根本原因
第一階段	突破壓力增加	油膜變薄或變硬
第二階段	不穩定或顫抖的動作（棍棒滑動）	間歇性潤滑膜破裂
第三階段	活塞密封處漏氣	密封唇因乾磨而磨損
第四階段	明顯的桿封洩漏	潤滑脂失效導致桿封退化
第五階段	內孔刻痕	潤滑劑完全流失造成金屬與金屬之間的接觸
第六階段	汽缸卡死或結構故障	完整的潤滑系統故障

Pavel 打電話給我們時，他的冷凍隧道氣缸正處於第三階段 - 活塞密封處漏氣，導致產品輸送推桿的伸展力不一致。根本原因是幾個月來每次冷啟動時都會發生的階段 1 油脂硬化。.

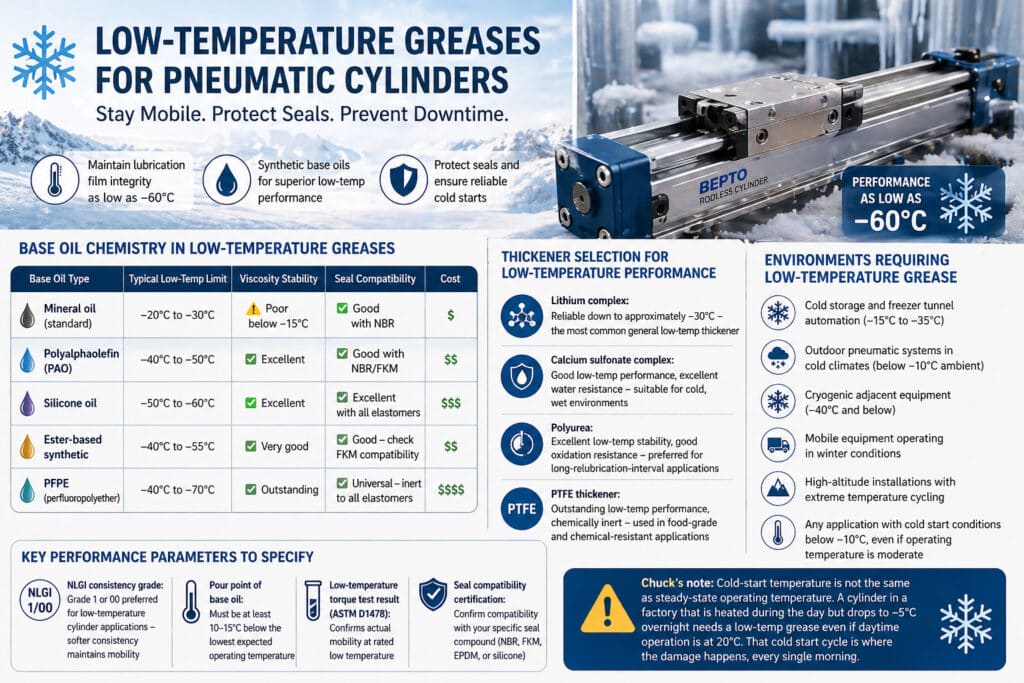

什麼是低溫潤滑脂，何時需要使用？

低溫油缸潤滑脂是一個特殊的類別，大多數的一般工業維護計畫都會完全忽略這一點 - 直到低溫環境下的密封故障迫使這個問題出現。❄️

氣壓缸用低溫潤滑脂使用固有低傾點的合成基礎油，以及精心挑選的增稠劑系統，在低至 -40°C 至 -60°C 的溫度下仍可保持流動性和泵送性 - 即使在冷啟動和持續零度以下操作時，仍可在密封唇和內孔表面上維持連續的潤滑膜。.

低溫潤滑脂中的基礎油化學成分

基礎油的選擇是影響低溫性能的最關鍵因素：

基礎油類型	典型低溫極限	粘度穩定性	密封相容性	成本
礦物油（標準）	-20°C 至 -30°C	⚠️ 低於 -15°C 時效果不佳	✅ 與 NBR 搭配良好	💲 低
聚α烯烃 (PAO)4	-40°C 至 -50°C	✅ 優異	✅ 與 NBR/FKM 搭配良好	溫和
矽油	-50°C 至 -60°C	✅ 優異	✅ 與所有彈性體的相容性極佳	💲💲💲較高
酯基合成	-40°C 至 -55°C	✅ 非常好	✅ 良好 - 檢查 FKM 相容性	溫和
PFPE（全氟聚醚）	-40°C 至 -70°C	✅傑出	✅ 通用性 - 對所有彈性體都是惰性的	💲💲💲💲 Premium

低溫性能的稠化器選擇

增稠劑系統必須在低溫下保持結構穩定，而不會變脆：

• 鋰複合物： 可靠度可低至約 -30°C - 最常見的一般低溫增稠劑
• 磺酸鈣複合物： 良好的低溫性能、優異的防水性 - 適用於寒冷、潮濕的環境
• 聚脲： 優異的低溫穩定性、良好的抗氧化性 - 長潤滑間隔應用的首選
• PTFE 增稠劑： 出色的低溫性能、化學惰性 - 用於食品級和耐化學應用

需要低溫潤滑脂的環境

• 冷庫和冷凍隧道自動化 (-15°C 至 -35°C)
• 🌨️ 寒冷氣候下的戶外氣動系統（環境溫度低於 -10°C）
• ❄️ 低溫相鄰設備 (-40°C 及以下)
• 在冬季條件下操作的移動設備
• 🏔️ 具有極端溫度循環的高海拔裝置
• 🌡️ 任何冷啟動條件低於 -10°C 的應用，即使操作溫度適中

指定的關鍵性能參數

選擇低溫潤滑脂時，請務必確認：

• NLGI 一致性等級⁵:1 級或 00 級是低溫鋼瓶應用的首選 - 較軟的稠度可保持流動性
• 基礎油的傾倒點： 必須比最低預期操作溫度至少低 10-15°C
• 低溫扭力測試結果 (ASTM D1478)：確認在額定低溫下的實際移動性
• 密封相容性認證： 確認與特定密封化合物（NBR、FKM、EPDM 或矽橡膠）的相容性

Chuck 的說明： 我經常強調一件事 - 冷啟動溫度不等於穩態工作溫度。工廠內的汽缸白天加熱，但過夜後溫度降至 -5°C，即使白天的操作溫度為 20°C，也需要使用低溫潤滑脂。冷啟動週期就是損害發生的地方，每天早上都是如此。⚠️

什麼是高溫潤滑脂，什麼時候是唯一的選擇？

高溫滾筒潤滑脂可處理完全不同的失效模式 - 由熱降解、氧化以及潤滑劑從關鍵接觸表面的物理遷移所驅動。🔥

氣壓缸用高溫潤滑脂使用熱穩定的合成基礎油，結合高熔點增稠劑系統，可在 120°C 至 260°C 或更高溫度下保持潤滑膜的完整性 - 防止氧化、碳化和滲油，這些現象會導致標準潤滑脂在高溫環境下快速失效。.

什麼使潤滑脂具有真正的高溫性能

必須同時滿足三個特性：

1. 基礎油的抗氧化性 - 機油在高溫下不得發生化學降解
2. 增稠劑落點 - 增稠劑釋放基礎油的溫度必須明顯超過操作溫度
3. 基礎油的蒸發率 - 低揮發性可防止油從滾燙表面蒸發

高溫基礎油與增稠劑組合

組合	連續溫度限制	峰值溫度限制	最佳應用
礦物油 + 鋰	120°C	140°C	一般用途潤滑脂的上限
PAO + 鋰複合物	150°C	180°C	中度高溫工業
矽油 + 矽膠增稠劑	200°C	230°C	高溫氣動汽缸、烤箱
PFPE + PTFE 增稠劑	260°C	300°C	極端高溫、化學環境
酯 + 聚脲	160°C	200°C	耐高溫、抗氧化性佳

落點：最重要的高溫規格

的 下降點 是指潤滑脂從半固體轉變為液體的溫度 - 實際上是指增稠劑釋放基礎油的溫度，在此溫度下潤滑脂不再具有結構性潤滑劑的功能。.

經驗法則：操作溫度必須至少低於油脂滴點 50°C，以維持足夠的結構完整性和保油性。.

增稠劑類型	典型落點	最大建議連續使用時間
鋰	180-200°C	120-130°C
鋰配合物	220-260°C	150-180°C
磺酸鈣複合物	> 300°C	180-200°C
聚脲	240-280°C	160-180°C
二氧化矽（氣相二氧化矽）	> 300°C	200-230°C
PTFE	> 300°C	260°C+

實際案例 🏭

Kenji Watanabe 是日本名古屋一家瓷磚製造廠的工程經理。他的工廠使用氣壓缸來驅動入窰閘門 - 在窰口附近 140-160°C 的環境中運作。標準的鋰潤滑脂在數週內便消耗殆盡，導致氣缸乾燥，密封件也因受熱而變硬。.

當 Kenji 聯繫 Bepto 時，我們向他推薦了一種矽油/氣相二氧化矽增稠劑潤滑脂，其連續潤滑溫度為 220°C。這些油缸的再潤滑間隔從每 3 周一次延長到每 6 個月一次 - 密封件的更換頻率在第一年內下降了超過 70%。專業潤滑脂稍高的成本僅在頭兩個月內就因維護人力的減少而收回。.

需要使用高溫潤滑脂的環境

• 🔥窯和烤箱出入口自動化（環境溫度高於 100°C）
• 🏭 鑄造廠與金屬鑄造環境
• 🚗 汽車噴漆車間輸送帶和閘門系統 (80-120°C)
• 🍕 食品加工烤箱和烘焙線
• ♨️ 與蒸汽相連的氣動系統
• 🔆 紅外線固化和乾燥隧道
• ⚙️ 油壓壓板和熱燙印設備

如何選擇適合您作業環境的滾筒潤滑脂？

由於故障機制和潤滑脂化學物質已清楚確立，選擇過程就變成有系統的工程工作，而不是猜測遊戲。

選擇油缸潤滑脂時，首先要確定完整的作業溫度範圍，包括冷啟動和峰值瞬間溫度，然後將基礎油化學成分與該範圍相匹配，再確認稠化劑與密封化合物的相容性，最後驗證任何法規要求，例如食品級或耐化學性認證。.

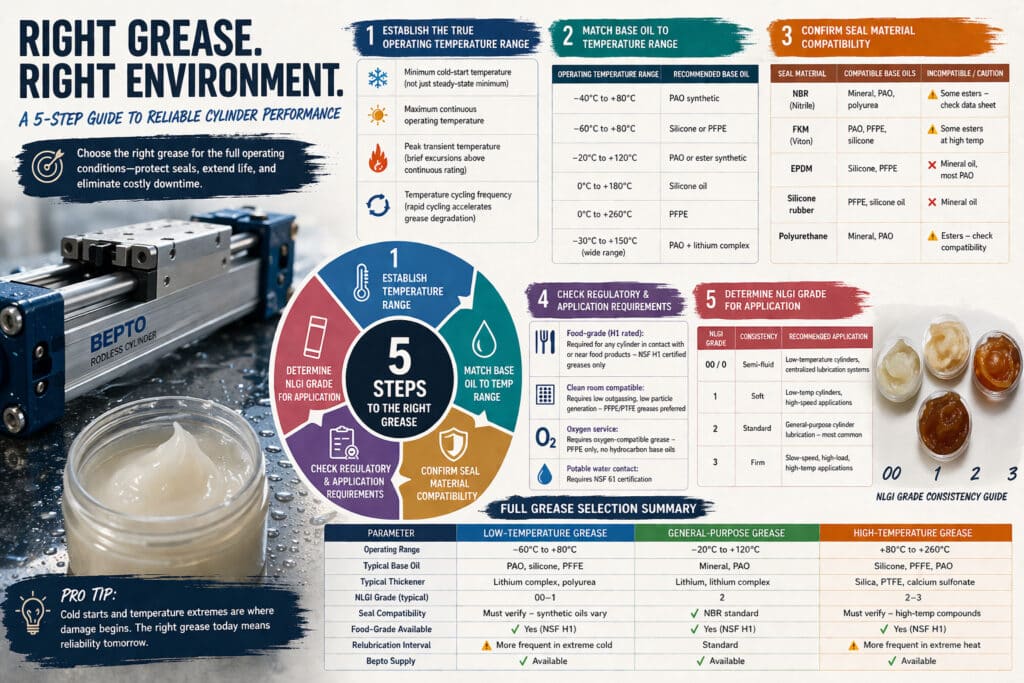

Bepto 5 步潤滑脂選擇架構

步驟 1 - 確定真正的操作溫度範圍

請勿單獨使用額定工作溫度。確定：

• 最低冷啟動溫度 (不只是穩態最低值）
• 最高連續工作溫度
• 峰值瞬態溫度 （短暫超出連續額定值）
• 溫度循環頻率 (快速循環會加速潤滑脂降解）

步驟 2 - 配合基礎油的溫度範圍

操作溫度範圍	推薦基礎油
-40°C 至 +80°C	PAO 合成
-60°C 至 +80°C	矽膠或 PFPE
-20°C 至 +120°C	PAO 或合成酯
0°C 至 +180°C	矽油
0°C 至 +260°C	PFPE
-30°C 至 +150°C (寬範圍)	PAO + 鋰複合物

步驟 3 - 確認密封材料的相容性

這個步驟是不可或缺的 - 錯誤的潤滑脂化學品質會使彈性密封件膨脹、硬化或受到化學侵蝕，而不考慮溫度性能：

密封材質	相容基礎油	不相容 / 注意
NBR (丁腈)	礦物質、PAO、聚脲	⚠️ 某些酯類 - 檢查資料表
FKM (Viton)	PAO、PFPE、矽	⚠️ 高溫下的某些酯類
EPDM	矽膠、PFPE	❌ 礦物油，大部分為 PAO
矽膠	PFPE、矽油	❌ 礦物油
聚氨酯	礦物質、PAO	⚠️ 酯 - 檢查相容性

步驟 4 - 檢查法規和申請要求

• 食品級 (H1 等級)： 任何與食品接觸或接近食品的鋼瓶都必須使用 - 僅限 NSF H1 認證的潤滑脂
• 與無塵室相容： 要求低放氣、低顆粒產生 - 優選 PFPE/PTFE 潤滑脂
• 氧氣服務： 需要與氧氣相容的潤滑脂 - 僅限 PFPE，不得使用碳氫基底油
• 飲用水接觸： 需要 NSF 61 認證

步驟 5 - 確定應用的 NLGI 等級

NLGI 等級	一致性	建議應用
00 / 0	半流體	低溫油缸、集中潤滑系統
1	柔軟	低溫氣瓶、高速應用
2	標準	一般用途汽缸潤滑 - 最常見
3	堅固	慢速、高載荷、高溫應用

完整潤滑脂選擇摘要

參數	低溫潤滑脂	通用潤滑脂	高溫潤滑脂
操作範圍	-60°C 至 +80°C	-20°C 至 +120°C	+80°C 至 +260°C
典型基礎油	PAO、矽、PFPE	礦物質、PAO	矽膠、PFPE、PAO
典型稠化器	鋰複合物、聚脲	鋰、鋰複合元素	矽、PTFE、磺酸鈣
NLGI 等級（典型值）	00-1	2	2-3
密封相容性	必須確認 - 合成機油各有不同	✅ NBR 標準	必須驗證 - 高溫化合物
可提供食品級	✅ 是 (NSF H1)	✅ 是 (NSF H1)	✅ 是 (NSF H1)
重新潤滑間隔	⚠️ 極冷時更常發生	標準	⚠️ 在極度炎熱時更頻繁
Bepto 供應	✅ 可用	✅ 可用	✅ 可用

總結

氣壓缸的潤滑脂選擇並非一項商品決定 - 而是一項精密工程選擇，直接決定密封壽命、內孔完整性，以及氣壓缸在應用的整個工作溫度範圍內的使用週期。🎯 低溫潤滑脂可在冷啟動和零度以下的操作中保持密封件的流動性和潤滑性；高溫潤滑脂可在會破壞標準潤滑油的地方抵抗氧化和遷移 - 在任何一個方向上指定錯誤的類型都會加速密封件的失效，就像不使用任何潤滑脂一樣。Bepto 可為這兩種極端情況提供正確的潤滑脂規格，並提供氣缸更換系列，隨時可出貨。.

滾筒潤滑用高溫與低溫潤滑脂的常見問題解答

1. 氣壓缸維護與操作綜合指南 ↩

2. 瞭解適用於工業密封件的 NBR 橡膠特性 ↩

3. 潤滑油中基礎油氧化過程的技術說明 ↩

4. 聚α烯烃 (PAO) 合成润滑油的性能优势 ↩

5. NLGI 潤滑脂一致性和應用標準指南 ↩
