電子製造商在 PCB 自動組裝線上，因空間有限和精密度要求而掙扎，傳統的氣壓缸會造成干擾問題、消耗寶貴的空間，而且無法符合現代化的嚴格公差要求。 表面貼裝技術1.龐大的致動器會破壞工作流程的最佳化，而不一致的定位會導致組裝不良和昂貴的返工週期。
PCB 組裝中的緊湊型氣缸整合需要節省空間的無桿設計、公差在 ±0.1mm 以內的精確定位控制、無塵室相容性、無振動運作，以及模組化安裝系統，以最大化產量，同時維持高密度電子元件貼裝所需的無菌環境和精確度。.
就在上星期，我與北卡羅萊納州一家合約製造商的自動化工程師 Michael 合作，他的拾取貼片機因為氣動推桿過大而經常發生錯位。在改用我們的緊湊型無桿氣缸之後，他的生產線達到了 99.7% 的貼放準確度，並透過更好的空間利用率提高了 15% 的產量。.
目錄
是什麼讓 PCB 組裝線在氣動整合方面獨樹一幟？
PCB 組裝環境需要有別於一般製造應用的專業氣動解決方案。
PCB 組裝線要求氣壓缸具有次毫米定位精度、無污染操作、 電磁相容性2在處理精密零件時，可維持穩定的力道控制，同時將震動傳輸減至最低、佔地面積小於 50mm 寬度、循環速度超過每分鐘 300 次。
環境要求
無塵室標準
PCB 裝配環境保持嚴格的污染控制：
- 10,000 級無塵室3 需要密封的致動器
- 粒子產生 在操作期間必須盡量減少
- 放氣材料 會污染敏感電子產品
- 靜電放電 保護功能可防止元件損壞
電磁相容性 (EMC)
電子組裝設備創造了獨特的挑戰：
- 射頻干擾 來自開關電源供應器
- 磁場敏感度 影響精確定位
- 接地要求 用於靜電放電保護
- 屏蔽電纜 路由可防止訊號干擾
精度和速度要求
定位精度要求

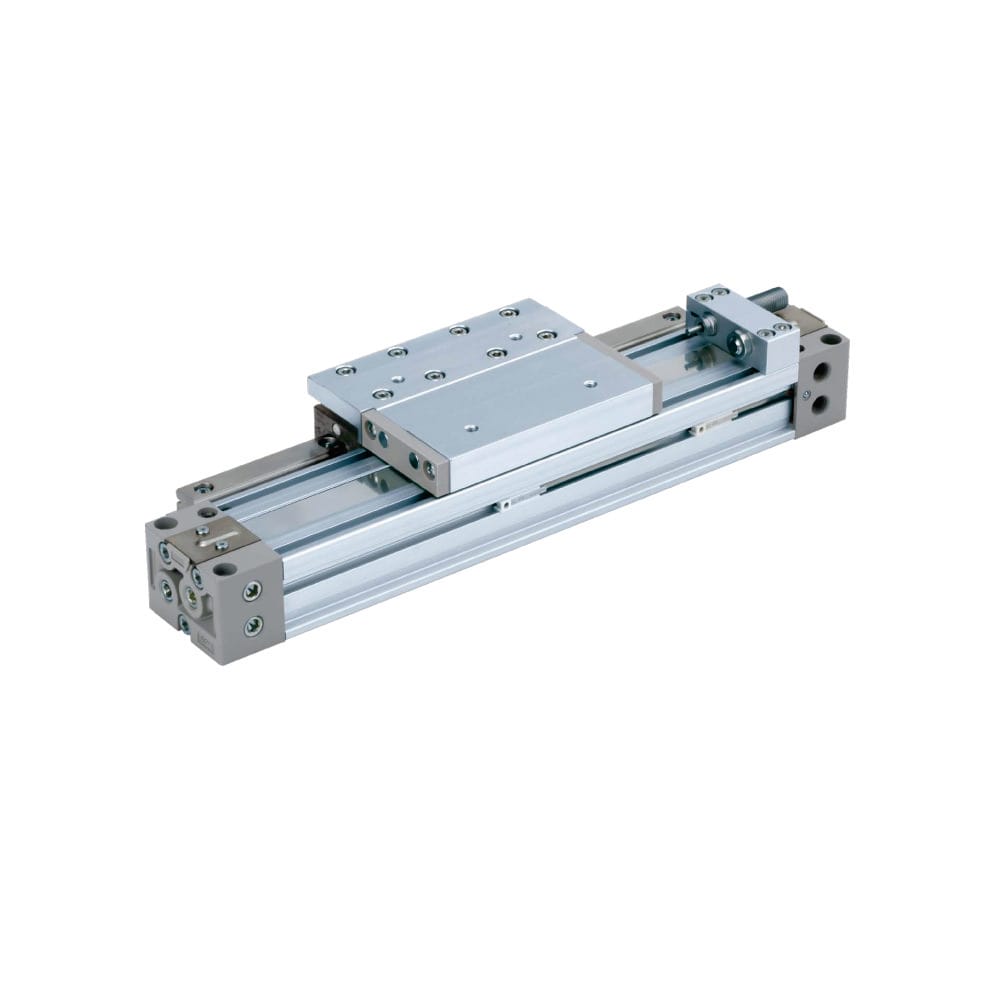

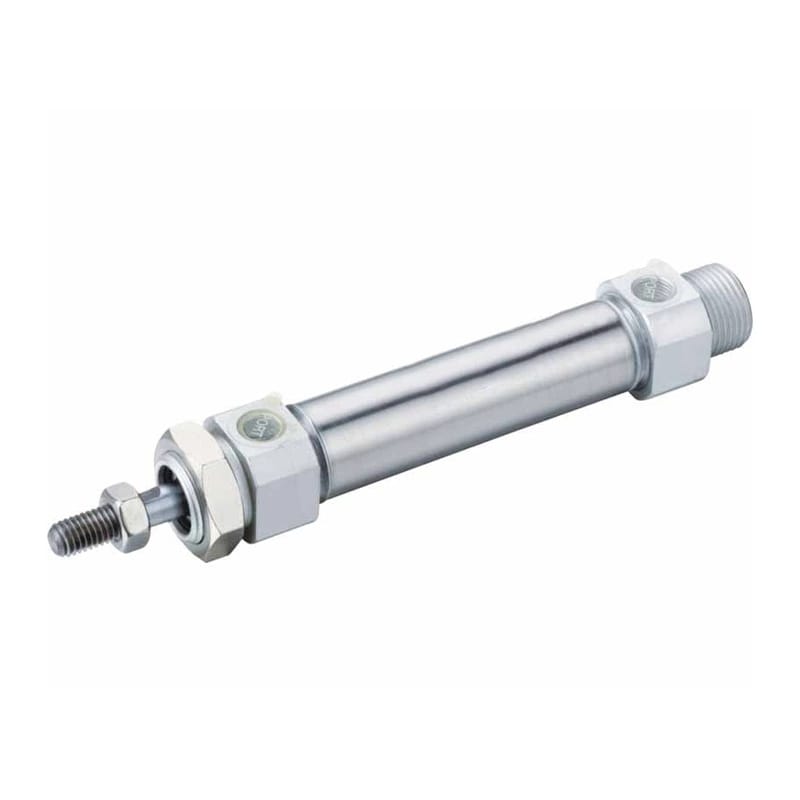

| 應用 | 容忍度 | 典型氣缸類型 |
|---|---|---|
| 元件放置 | ±0.05mm | 伺服控制無桿 |
| PCB 運輸 | ±0.1mm | 導向緊密氣缸 |
| 夾具定位 | ±0.2mm | 標準緊密型氣缸 |
| 蓋子/護罩放置 | ±0.5mm | 迷你氣缸 |
週期時間最佳化
現代化的組裝線要求：
- 高速操作 高達 500 次/分鐘
- 加速度控制 防止元件損壞
- 停留時間精確度 用於膠黏劑固化
- 同步運動 與其他自動化元件搭配使用
空間限制
設備密度挑戰
- 多層次組裝 要求垂直空間效率
- 輸送帶整合 極限安裝選項
- 視覺系統清除 影響致動器位置
- 維修通道 要保存
散熱管理
發熱會影響精確度：
- 元件溫度 穩定性要求
- 熱膨脹 定位補償
- 散熱 來自緊湊型致動器
- 環境溫度 集裝區的控制
如何選擇正確的緊湊型氣缸組態？
正確的滾筒選擇可確保在要求嚴苛的 PCB 組裝應用中達到最佳效能。
根據行程長度、元件處理的力規格、安裝配置相容性、位置回饋選項、速度控制能力和環境密封等級選擇緊密型氣缸，同時確保符合 EMC 規範並與現有自動化控制器整合。
技術規格
力和行程要求
典型的 PCB 組裝應用：
- 元件放置:5-50N 力，10-100mm 衝程
- PCB 運輸：20-200N 力，50-500mm 行程
- 夾具驅動:10-100N 力，5-50mm 衝程
- 外殼安裝:50-500N 力，10-100mm 衝程
速度與加速度控制
- 變速控制 從 10-2000mm/sec
- 加速斜坡 防止元件震動
- 減速緩衝 確保溫和定位
- 可程式設定檔 適用於不同組件
位置回饋選項
感測器整合
- 磁簧開關 用於基本定位
- 線性電位器 用於類比回饋
- 光學編碼器 用於高精度控制
- 磁致伸縮傳感器 用於絕對定位
控制器相容性
- PLC 整合 具備標準 I/O
- 現場總線通訊 (Profibus, DeviceNet)
- 乙太網路連線 適用於工業 4.0
- 伺服驅動器相容性 用於閉環控制
我最近幫助了德州一家 LED 製造商的生產工程師 Sarah，她需要精準地放置元件以用於小型化電路板。她現有的圓筒無法達到 ±0.02mm 的公差要求。我們提供了整合線性編碼器的客製化無桿氣缸，使她的貼裝精準度提高了 300%，同時減少了 20% 的週期時間。.
環境考量
密封與保護
材料選擇
- 陽極處理鋁 機體抗腐蝕
- 不銹鋼 適用於嚴苛環境的元件
- 非磁性材料 防止干擾
- 低放氣塑料 適用於無塵室
哪些安裝技術可優化效能與空間？
策略性的安裝可在空間有限的組裝線上，將緊湊型氣缸的優點發揮到極致。
透過模組化安裝系統、整合式導軌、靈活的耦合安排、協調動作編程、適當的電纜管理，以及與視覺系統和品質控制設備的系統整合，優化緊密型氣缸的安裝，以達到最大的空間效率和操作可靠性。

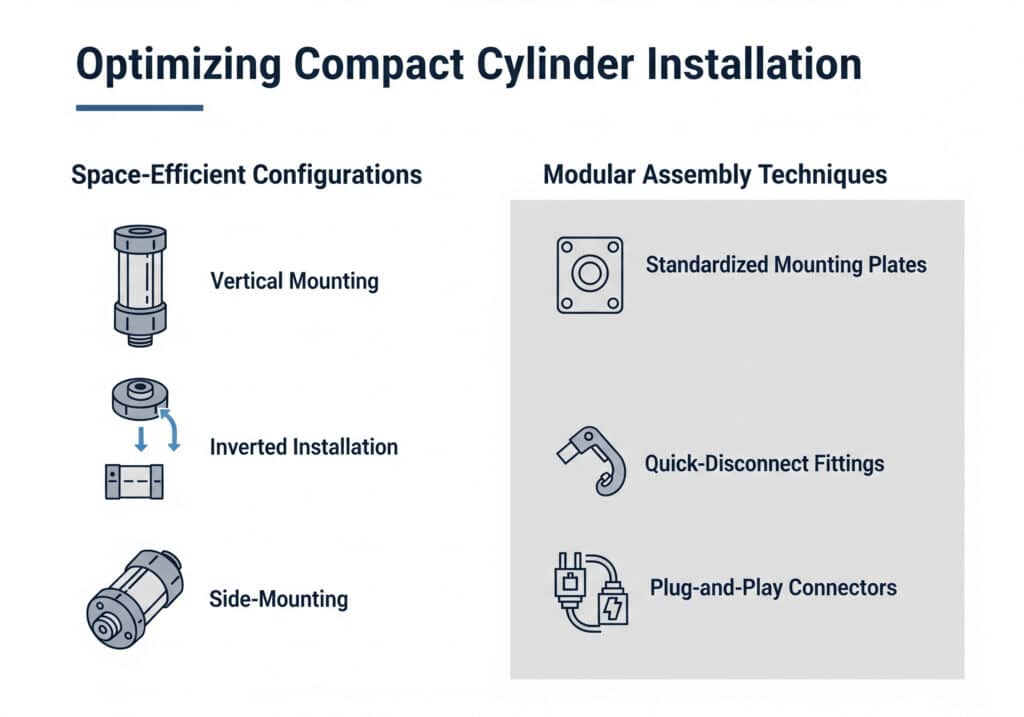

安裝策略
節省空間的配置
- 垂直安裝 最大化地面空間利用率
- 反向安裝 改善無障礙環境
- 側面安裝 與輸送系統整合
- 多軸排列 用於複雜運動
模組化組裝技術
- 標準化的安裝板 可快速變更
- 快速斷開配件 減少維修時間
- 隨插即用連接器 簡化安裝
- 模組化導軌系統 提供精確對準
與自動化系統整合
運動控制協調
- 主從程式設計 同步多軸
- 電子凸輪 建立複雜的動作剖面
- 位置插補 確保平穩的軌跡
- 安全互鎖 防止設備損壞
視覺系統整合
- 協調定位 配備攝影機系統
- 校準程序 保持準確性
- 動態對焦 操作期間的調整
- 品質回饋 持續改善的循環
電纜管理與佈線
訊號完整性保護
- 屏蔽電纜 防止電磁干擾
- 正確接地 技術降低噪音
- 電纜分離 來自電源導體
- 應力消除 防止連接失敗
無障礙維護
- 可拆卸式電纜托盤 方便使用
- 色標連接 速度故障排除
- 文件標籤 辨識電路功能
- 測試點 方便診斷程序
性能優化
校準程序
- 初始設定 新安裝的通訊協定
- 定期重新校正 保持精確度
- 溫度補償 調整
- 磨損補償 演算法可延長使用壽命
監控與診斷
- 績效趨勢 確定退化
- 預測性維護 防止故障
- 警報系統 提醒操作員注意問題
- 資料記錄 支援持續改善
哪些維護作法可確保一致的組裝品質？
在嚴苛的 PCB 組裝環境中，主動維護可避免品質問題，並延長設備壽命。
透過電子相容產品的定期潤滑、定期校正驗證、密封件檢查與更換、污染監控、效能資料分析，以及根據週期計數與作業條件進行預防性元件更換，以維持一致的組裝品質。
預防性維護計劃
每日檢查
- 目視檢查 是否有明顯的損壞或磨損
- 操作驗證 關鍵功能
- 清潔度評估 工作區域
- 效能監控 透過系統診斷
每週保養
- 潤滑服務 使用無塵室相容產品
- 校準驗證 使用精密量具
- 密封狀態 檢查是否有磨損或損壞
- 電纜檢查 應變或污染
每月服務
- 全面清潔 使用經批准的溶劑
- 詳細校準 程序
- 磨損測量 關鍵組件
- 績效文件 和趨勢
污染控制
無塵室規範
- 適當的服裝 和維護程序
- 認可清洗 材料與方法
- 污染監控 服務期間
- 文件 所有維護活動
潤滑管理
- 電子相容 僅限潤滑劑
- 最小化應用 數量
- 無污染 應用方法
- 妥善棄置 廢棄物
效能監控
品質指標追蹤
預測性保養指標
- 力變化 趨勢顯示磨損
- 速度降級 建議潤滑需求
- 位置偏移 表示校準要求
- 振動分析 偵測軸承磨損
常見問題的疑難排解
精確度問題
- 機械磨損 導向系統中
- 熱膨脹 對定位的影響
- 污染 影響感測器運作
- 校準漂移 隨時間變化
速度與效能問題
- 潤滑退化 降低效率
- 供氣 壓力變化
- 控制系統 參數漂移
- 機械裝訂 免受污染
在 Bepto，我們瞭解 PCB 裝配作業的關鍵性，並提供專為電子製造而設計的專用緊湊型氣缸。我們的技術支援團隊與自動化工程師密切合作，以確保在這些要求嚴苛的應用中實現最佳整合和長期可靠性。.
總結
要成功將緊湊型氣缸整合到 PCB 裝配線上，必須仔細注意精度要求、空間限制、環境條件和維護協定，以確保在嚴苛的電子製造環境中，品質始終如一、設備運行時間最長。
PCB 組裝中的緊湊型氣缸常見問題
問：在 PCB 應用中，緊湊型氣缸的定位精度為何？
整合回授系統的高品質小型氣缸可達到 ±0.05mm 或更高的定位精度，若在受控環境中進行適當校正與維護，重複精度通常在 ±0.02mm 以內。
問：如何防止鋼瓶與敏感電子產品之間的電磁干擾？
使用適當的屏蔽電纜、維持充分接地、選擇具有符合 EMC 標準元件的汽缸、分開佈線氣動和電氣線路，並遵循製造商在電子環境中的安裝指引。
問：在高速組裝應用中，緊湊型氣缸的典型使用壽命有多長？
PCB 組裝中維護良好的緊湊型氣缸通常可達到 1,000 萬至 5,000 萬次循環，這取決於操作條件，而適當的潤滑和污染控制是達到最長使用壽命的關鍵因素。
問：緊湊型氣缸能否在無塵室環境中可靠運作？
是的，只要遵循適當的維護規範，使用適當材料和無塵室相容潤滑劑的適當密封緊湊型鋼瓶可以在 10,000 級或更清潔的環境中可靠地運行。
問：如何將緊湊型氣缸與現有的 PLC 控制系統整合？
大多數緊湊型氣缸提供與一般 PLC 相容的標準 I/O 介面，並可根據您的特定自動化要求和精度需求，選擇現場總線通訊、類比定位控制和伺服整合。
-
