Purga manual o semiautomática en filtros FRL

Elija una purga manual para el FRL cuando una persona formada pueda inspeccionar y vaciar el vaso antes de que alcance su capacidad útil. Una purga semiautomática normalmente abierta es adecuada para un sistema que se despresuriza con regularidad, siempre que el modelo seleccionado cubra el rango de presión real; para una línea que permanece presurizada, evalúe en su lugar una purga automática accionada por nivel o una purga electrónica.

Las denominaciones pueden ocultar distintos eventos de accionamiento. Los fabricantes emplean términos diferentes para las purgas manuales, semiautomáticas, de flotador totalmente automáticas y con control eléctrico; por tanto, la selección debe tener en cuenta el evento de apertura, la acumulación de condensado y las consecuencias de un mecanismo que quede atascado abierto o cerrado.

Puntos clave

Festo define cuatro variantes de funcionamiento.

Una purga semiautomática habitual se abre cuando se corta el aire comprimido.

La presión continua puede impedir la descarga.

Mida el volumen útil del vaso y la tasa de condensado antes de fijar un intervalo de inspección.

El tipo de purga por sí solo no demuestra que las partículas, el agua y el aceite cumplan las clases ISO 8573 exigidas en el punto de medición especificado.

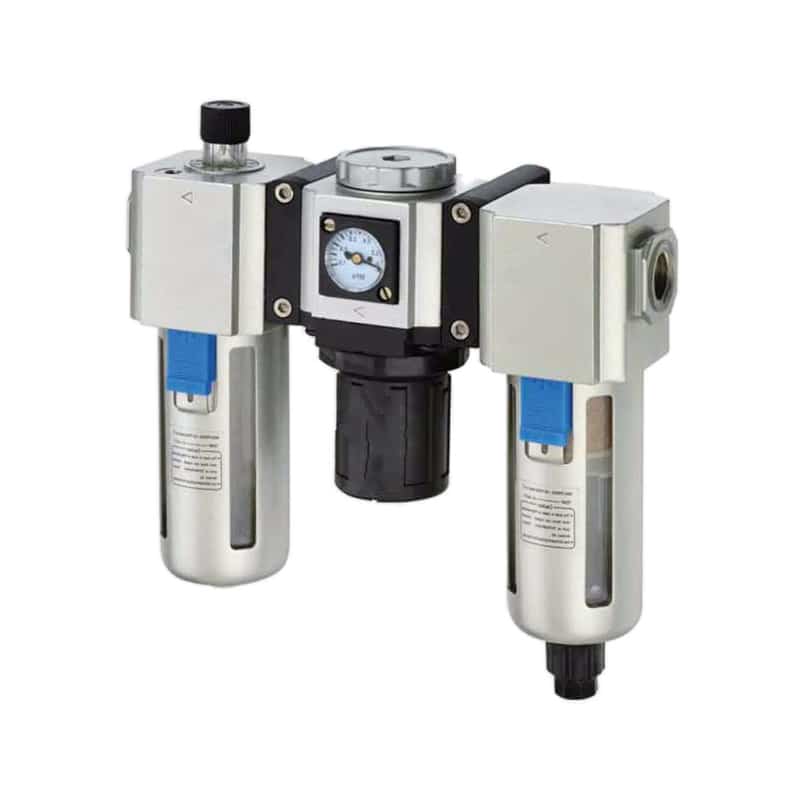

Conjunto FRL neumático de tres elementos con vasos protegidos de filtro y lubricador y regulador de presión central.

¿Qué significa semiautomática en la purga de un filtro FRL?

Festo identifica cuatro variantes de purga de condensado: manual; semiautomática normalmente abierta; totalmente automática normalmente abierta; y totalmente automática normalmente cerrada. Según su terminología, la versión semiautomática se abre cuando se corta el aire comprimido, mientras que las versiones totalmente automáticas añaden un funcionamiento dependiente del nivel (Festo, consultado en 2026).

Esta distinción corrige un error de compra frecuente. Una purga semiautomática no es necesariamente una purga de flotador. También puede ser incapaz de evacuar líquido mientras el FRL permanece presurizado de forma continua. Algunos catálogos llaman al mismo mecanismo general purga nocturna o purga por alivio de presión. Las purgas manuales requieren un accionamiento deliberado mediante un tornillo, un pulsador o una válvula. Algunos modelos permiten el accionamiento bajo presión; otros exigen aislamiento y despresurización. Las purgas totalmente automáticas forman otro grupo. Un dispositivo de flotador responde al nivel de líquido. Los diseños electrónicos pueden añadir una función de prueba, una salida de alarma y una válvula de descarga controlada, con lo que proporcionan al sistema de control más información que un dispositivo puramente mecánico. Las purgas temporizadas responden a un horario, no a la cantidad de líquido presente. Un ajuste que funciona en una estación puede desperdiciar aire o no evacuar el condensado en otra.

La comparación útil no es «persona frente a automatismo», sino purga basada en eventos frente a purga basada en condiciones. La purga manual depende de una intervención de mantenimiento, un diseño semiautomático habitual espera el alivio de presión y una purga de flotador o con detección de nivel espera a que el líquido alcance una condición definida.

Las denominaciones de las purgas describen distintos eventos de accionamiento. Aquí se utiliza la clasificación de cuatro variantes de Festo; confirme la terminología del fabricante seleccionado antes de realizar el pedido.

Cuatro mecanismos de purga, un solo problema de selección

El catálogo de filtros de aire comprimido de Parker distingue tres mecanismos: una purga nocturna semiautomática; una purga automática por impulsos; y una purga automática de flotador. El tipo nocturno responde cuando se corta la presión del sistema. El tipo de flotador responde, en cambio, al nivel de líquido (Parker, consultado en 2026).

Empiece por el evento de accionamiento.

Utilice la tabla siguiente para definir el mecanismo antes de comparar el precio o el esfuerzo de mantenimiento:

Tipo de purga	¿Qué inicia la descarga?	Punto de partida adecuado	Comprobación principal
Manual	Una persona acciona la purga	Equipo atendido con una ruta de inspección documentada	Acceso seguro, volumen útil del vaso, intervalo máximo
Semiautomática, normalmente abierta	La presión del sistema desciende hasta la condición de descarga del modelo	Equipo que se despresuriza de forma fiable antes de que se llene el vaso	Presión de cierre, frecuencia de parada, presión residual
Flotador totalmente automático	El líquido alcanza un nivel ajustado	Acumulación variable o sistemas que permanecen presurizados	Presión/caudal mínimos, orientación, tolerancia a contaminantes
Electrónica con detección de nivel	Un sensor detecta líquido	Servicio crítico o remoto que requiere alarmas o descarga controlada	Alimentación, lógica de alarma, método de prueba, estado de fallo de la válvula
Eléctrica temporizada	Un temporizador acciona la válvula	Cargas de condensado estables y caracterizadas	Intervalo, tiempo de apertura, pérdida de aire, variación estacional

El funcionamiento temporizado no es automáticamente la mejor respuesta para una línea con presión continua, porque un temporizador básico no conoce directamente el nivel de líquido. Cuando la pérdida de aire comprimido sea importante, una purga de nivel sin pérdida de aire puede resultar más adecuada. La purga de flotador puede ser más sencilla si no se requieren alimentación eléctrica ni integración de alarmas. Antes de decidir, registre el código exacto del fabricante: dos conjuntos con roscas exteriores similares pueden diferir en presión de sellado, materiales, orientación aprobada e interfaz con el vaso.

¿Cómo cambia la elección según el estado de presión?

Un modelo de purga automática de Festo se vacía después de que la presión descienda por debajo de 50 kPa y necesita aproximadamente 150 kPa más un caudal de 125 l/min para cerrarse. Estas cifras específicas del modelo muestran por qué los umbrales de presión universales no son seguros y no pueden trasladarse a todas las purgas semiautomáticas (Festo, 2024).

El estado de presión decide esta rama.

Represente el ciclo de presión real en el FRL, no solo el horario de la máquina. Una planta puede detener la producción y mantener presurizado el ramal. Una válvula de aislamiento de la máquina puede poner a escape los componentes aguas abajo y, aun así, dejar presión atrapada en el vaso del filtro. Por el contrario, un filtro instalado en el punto de uso puede perder presión varias veces por turno aunque la tubería principal siga presurizada. ¿Una máquina que funciona en tres turnos necesita automáticamente una purga semiautomática? No. Si nunca se despresuriza, un diseño normalmente abierto puede no recibir nunca su evento de descarga. Un sistema presurizado de forma continua necesita un mecanismo que elimine el condensado en sus condiciones reales de funcionamiento.

Compruebe cuatro estados:

Funcionamiento normal: registre la presión del vaso.
Parada planificada: compruebe si el vaso del filtro alcanza realmente la condición de apertura de la purga.
Parada anómala: determine si una parada de emergencia pone a escape o aísla el FRL, o si deja presión atrapada en el vaso.
Rearranque: confirme el cierre sin fuga de aire sostenida y verifique después que el caudal disponible durante el rearranque alcanza el mínimo que exige el diseño de purga exacto.

¿Cuánto condensado puede contener el vaso entre dos descargas?

Las cuatro variantes de purga de Festo se seleccionan por su comportamiento operativo, no por una tasa universal de condensado. La cantidad real de líquido recogido cambia con la temperatura de entrada, la humedad y las condiciones estacionales; el posenfriamiento del compresor, los secadores, la purga del depósito, la presión del sistema y el caudal de aire también influyen en lo que llega al FRL (Festo, consultado en 2026).

La capacidad solo actúa como un reloj.

Mida el volumen recogido en el FRL durante un periodo representativo de carga alta. Utilice el nivel máximo de condensado permitido por el fabricante del vaso, no el volumen geométrico total del vaso. Calcule después el intervalo teórico más largo antes de alcanzar ese volumen útil:

t_{\max} = \frac{V_{\mathrm{usable}}}{\dot V_{\mathrm{cond}}}

Aquí, $t_{\max}$ es el intervalo teórico máximo en horas. La variable $V_{\mathrm{usable}}$ es el volumen permitido de condensado, en mililitros, entre el estado vacío y el nivel máximo indicado por el fabricante. La tasa de recogida medida, en mililitros por hora, es $\dot V_{\mathrm{cond}}$ .

Suponga que un vaso tiene un volumen útil de 90 ml y que una prueba representativa recoge 6 ml por hora. El intervalo teórico es de 15 horas, pero ese no es el intervalo de servicio. Trátelo como un límite máximo. Elija un intervalo documentado más corto que cubra la incertidumbre de la medición, una mayor humedad estacional, una ronda omitida y las consecuencias del arrastre. Repita la medición después de cambios en el funcionamiento del compresor, los ajustes del secador, el caudal de producción, las condiciones ambientales o la purga aguas arriba. Cuando la tasa varía mucho, una purga accionada por nivel puede eliminar las conjeturas al programar; aun así, sigue siendo necesario inspeccionar si hay obstrucciones o fugas y comprobar el funcionamiento correcto.

La capacidad del vaso es una reserva de tiempo, no una estrategia de purga. El mismo volumen útil de 90 ml puede ser adecuado para un banco de pruebas atendido e insuficiente para un proceso sin supervisión, porque los tiempos exigidos de detección y respuesta son distintos.

¿Cuándo es mejor una purga manual?

Festo define la purga manual como una de las cuatro variantes disponibles de purga de condensado, no como una opción obsoleta o siempre inferior. Es una solución válida cuando el acceso seguro y las inspecciones documentadas se combinan con una acumulación medida que mantiene el vaso por debajo de su límite permitido entre intervenciones de servicio fiables (Festo, consultado en 2026).

La sencillez es su ventaja.

La purga manual suele ser más fácil de verificar porque no hay ningún mecanismo de flotador o piloto esperando una condición de presión determinada. Esta sencillez puede resultar adecuada en un banco de laboratorio, una toma de mantenimiento, una máquina de uso intermitente o una estación de taller atendida donde la responsabilidad de inspección esté asignada de forma explícita.

Utilice una purga manual solo cuando se cumplan todas estas condiciones:

Hay un acceso seguro.
Es posible alcanzar el vaso y la purga sin entrar en una zona peligrosa ni anular un resguardo.
Las instrucciones del producto indican si es necesario aislar y descargar la presión antes del accionamiento.
Una función designada es responsable de la inspección; las comprobaciones realizadas quedan registradas en el sistema de mantenimiento.
La acumulación de condensado medida permanece holgadamente por debajo de la capacidad útil durante el intervalo más largo que razonablemente pueda existir entre dos comprobaciones.
El proceso puede tolerar la parada de servicio prevista y es posible detectar una inspección omitida antes de que el líquido alcance la vía de aire aguas abajo.

La purga manual pierde solidez cuando el procedimiento depende únicamente de la memoria. Una etiqueta junto al vaso no constituye una medida de control si nadie es responsable de la comprobación y el intervalo no está respaldado por la acumulación observada. Para una selección de filtros más amplia, compare la separación de partículas y agua líquida con la eliminación de aerosoles en la guía sobre separadores de agua frente a filtros coalescentes. La elección de la purga no puede corregir un elemento filtrante seleccionado para el contaminante equivocado.

¿En qué situaciones no sirve una purga semiautomática?

El diseño semiautomático normalmente abierto de Festo utiliza un evento definido: se abre cuando se corta el aire comprimido. Si ese evento no ocurre antes de que el vaso alcance el nivel de líquido permitido, el mecanismo no puede ofrecer la protección prevista, con independencia del número de turnos o de la presencia de un operario (Festo, consultado en 2026).

Pruebe ambos sentidos de fallo.

El primer modo de fallo es la ausencia de una despresurización real. La presión residual procedente de una válvula antirretorno o de una línea cerrada puede mantener la purga cerrada. Una vía de escape lenta o la disposición del aislamiento aguas arriba puede provocar lo mismo. El segundo es la capacidad insuficiente entre eventos. Una máquina que se pone a escape una vez al día puede desbordarse si el condensado alcanza el límite en seis horas. El tercero es una purga atascada abierta o con fugas. La suciedad en un asiento de válvula puede generar una pérdida continua de aire, al igual que los daños o un repuesto incompatible. Confirme que la válvula vuelve a asentarse tras la presurización. El cuarto es una purga atascada cerrada o una descarga obstruida. El hielo y la contaminación son causas posibles. También lo son un tubo pinzado, la contrapresión de descarga y una orientación incorrecta. Conduzca la salida de forma que pueda observarse la descarga sin crear un peligro para el personal.

Seleccione primero el evento de accionamiento y verifique después la capacidad y la detección de fallos. El ciclo de trabajo por sí solo no determina la purga.

El tipo de purga no equivale al cumplimiento de ISO 8573

ISO 8573-1 clasifica la pureza del aire comprimido respecto a tres contaminantes principales: partículas; agua; y aceite. La clase se aplica en el lugar donde se especifica o mide el aire, por lo que no certifica una purga de FRL concreta ni afirma que un determinado tipo de purga produzca la pureza exigida (ISO, 2010).

Una purga no puede secar el aire.

Un filtro FRL puede separar partículas y el líquido recogido según su diseño. Su purga elimina ese líquido capturado. Ninguna de estas funciones controla por sí sola todo el vapor de agua presente en el aire. Cuando la clase de agua exigida se expresa mediante el punto de rocío a presión, el tren de tratamiento puede necesitar un posenfriador y la purga del depósito. También puede requerir un secador frigorífico o de adsorción y filtros adecuados. La distribución debe impedir que se vuelva a producir condensación. Por eso una purga semiautomática no puede «garantizar el cumplimiento de ISO 8573». Puede reducir la probabilidad de que el líquido recogido permanezca en el vaso. El cumplimiento sigue dependiendo de la clase y del punto de medición especificados, así como de la presión de funcionamiento y el método de muestreo. El sistema completo de tratamiento y sus registros de verificación siguen formando parte de la declaración.

Utilice la guía sobre normas ISO de calidad del aire comprimido para definir las clases de contaminantes exigidas. Compruebe después el punto de rocío a presión por separado de la purga de líquido a granel. Una purga es un punto final de eliminación, no un generador de pureza. Si el líquido llega al FRL más rápido de lo que la purga puede evacuarlo, corrija el problema de drenaje. Cuando el vapor de agua se condense aguas abajo, investigue el punto de rocío y la temperatura de las tuberías en lugar de esperar que otra purga del vaso cambie la clase del aire.

Comprobaciones de sustitución, puesta en servicio y mantenimiento

Una especificación de purga eléctrica de condensado de Festo exige un montaje vertical dentro de ±5° y señala un rango de presión de funcionamiento de 0,8 a 16 bar. Estos límites específicos del modelo muestran por qué el ajuste de la rosca por sí solo no puede demostrar la compatibilidad de un repuesto. El conjunto seleccionado debe cumplir toda su ficha técnica (Festo, 2026).

El ajuste de la rosca demuestra muy poco.

Antes de sustituir una purga o un conjunto de vaso completo, compare:

Registre la serie exacta del FRL.
La designación completa del fabricante y del tamaño, incluido cualquier sufijo que cambie la opción de vaso o purga.
La conexión del vaso y la geometría de sellado, no solo el tamaño nominal del puerto.
El material y el protector de vaso permitidos, la temperatura y la compatibilidad con el fluido en todo el rango de presión previsto.
La orientación de la purga, la presión de cierre, los límites del puerto de descarga y la contrapresión admisible en la salida.
Para una purga eléctrica, documente la tensión de alimentación, el contacto de alarma, el grado de protección, el accionamiento manual, la entrada de cable aprobada, las instrucciones de sustitución y el método de apriete especificado.

Ponga en servicio el conjunto en ambos sentidos y confirme la descarga prevista antes de comprobar el cierre sin fugas sostenidas. Pruebe con la presión mínima de funcionamiento, la presión normal, la parada y el rearranque. Introduzca líquido de prueba solo mediante un método permitido por las instrucciones del producto. Durante el primer periodo representativo de funcionamiento, inspeccione el nivel visible y detenga el equipo si el vaso se aproxima a su máximo. Revise la acumulación medida y la separación y purga aguas arriba. Una descarga continua también exige aislar e inspeccionar el asiento, la contaminación, las condiciones de presión y la compatibilidad del componente. ISO 4414 aborda peligros neumáticos importantes durante la instalación, el ajuste y el mantenimiento; también trata el funcionamiento fiable y la eficiencia energética (ISO, 2010). Aplique la evaluación de riesgos de la máquina y el procedimiento de bloqueo antes de abrir un vaso o una vía de purga presurizados.

Para conocer el contexto más amplio de la unidad de mantenimiento, consulte por qué el FRL influye en la fiabilidad del sistema neumático y la guía sobre unidades de tratamiento de aire.

Preguntas frecuentes sobre purgas manuales y semiautomáticas de FRL

Las cuatro variantes de purga de Festo abarcan el funcionamiento manual; semiautomático normalmente abierto; totalmente automático normalmente abierto; y totalmente automático normalmente cerrado. Las cinco preguntas siguientes tratan los principales límites de verificación: estado de presión y capacidad, compatibilidad y funcionamiento continuo, y declaraciones sobre calidad del aire (Festo, consultado en 2026).

¿Funcionará una purga semiautomática de FRL en un sistema que permanece presurizado?

No, si la purga seleccionada depende de la parada del sistema pero el vaso nunca alcanza su condición de descarga. Mida la presión residual en el vaso durante las paradas normales y seleccione después un diseño de flotador, con detección de nivel u otro diseño automático aprobado por el fabricante solo si puede descargar con las condiciones reales de presión y caudal.

¿Cómo establezco un intervalo seguro para una purga manual?

Mida el volumen recogido durante un periodo representativo de alta condensación. Divida la capacidad útil del vaso indicada por el fabricante entre esa tasa horaria y establezca después un intervalo documentado más corto que cubra los cambios estacionales, las rondas omitidas, las variaciones de producción y el riesgo de arrastre; repita la comprobación tras cambios en el compresor, el secador, el caudal o las tuberías.

¿Puedo sustituir una purga manual por una semiautomática utilizando el mismo vaso?

Solo cuando el fabricante del FRL o un proveedor de repuestos cualificado confirme el cuerpo y el vaso exactos, además de la junta y la interfaz de purga. La coincidencia del tamaño de rosca no basta. Compruebe el rango de presión y la orientación. También importan la compatibilidad de los materiales, la temperatura, la conexión de descarga y el protector del vaso. Siga las instrucciones de montaje especificadas.

¿Una purga semiautomática garantiza el cumplimiento de la clase de agua ISO 8573?

No. ISO 8573-1 clasifica el agua en el punto especificado o medido, mientras que una purga de FRL elimina el líquido ya recogido en el vaso. El punto de rocío a presión depende del sistema completo de tratamiento y distribución. Verifique la clase exigida mediante un plan adecuado de muestreo y medición.

¿Cómo debo probar la purga después de instalarla?

Siga las instrucciones del producto y el procedimiento de seguridad de la máquina. Verifique el evento de descarga previsto, la evacuación completa del líquido, el cierre estanco a las presiones de funcionamiento mínima y normal, la detección de una descarga obstruida y la respuesta ante una fuga continua; registre la presión, el nivel de líquido, la orientación, la fecha de la prueba y la persona responsable del seguimiento.
