Votre système pneumatique fonctionnait parfaitement lors de son installation, mais trois mois plus tard, vous êtes confronté à des fuites d'air persistantes au niveau de chaque raccord. L'équipe de maintenance continue de resserrer les raccords, mais les fuites réapparaissent au bout de quelques jours. Le problème ne vient pas de raccords desserrés, mais d'une incompatibilité entre les types de filetage. Quelqu'un a mélangé des raccords NPT et BSP, créant ainsi des raccords qui semblent fonctionner, mais qui ne peuvent jamais être correctement étanchéifiés. Comprendre les types de filetages et les méthodes d'étanchéification n'est pas seulement une question de connaissances techniques, c'est la base même de tout système pneumatique sans fuite. 🔧
Le choix du type de filetage et les méthodes d'étanchéité appropriées sont essentiels pour la fiabilité des systèmes pneumatiques. Les filetages NPT utilisent une interférence conique pour l'étanchéité, les filetages BSP nécessitent des joints ou des produits d'étanchéité, et les filetages G sont conçus pour une étanchéité par joint torique. Chacun de ces types de filetage nécessite des techniques d'installation spécifiques et des composants compatibles pour un fonctionnement sans fuite.
Hier encore, j'ai aidé Jennifer, responsable de la maintenance dans une usine automobile de l'Ohio, à résoudre un problème chronique de fuites d'air qui coûtait $15 000 dollars par an en air comprimé gaspillé. La cause principale était l'utilisation de types de filetages incompatibles dans l'ensemble de leur système pneumatique.
Table des matières
- Quelles sont les différences fondamentales entre les types de filetages ?
- Comment les différentes méthodes d'étanchéité fonctionnent-elles avec chaque type de filetage ?
- Quels sont les avantages et les limites spécifiques à l'application ?
- Comment choisir et mettre en œuvre le système de filetage et d'étanchéité approprié ?
Quelles sont les différences fondamentales entre les types de filetages ?
Il est essentiel de comprendre les différences géométriques et fonctionnelles entre les filetages NPT, BSP et G pour choisir et installer correctement les raccords de vannes pneumatiques.
Les types de filetages diffèrent fondamentalement par leur géométrie, leurs mécanismes d'étanchéité et leurs normes régionales. Le filetage NPT utilise des filetages coniques à 60° pour l'étanchéité par interférence, le filetage BSP utilise des filetages à 55° avec diverses méthodes d'étanchéité, et les filetages G utilisent une géométrie parallèle conçue pour les systèmes d'étanchéité à joint torique.
NPT (National Pipe Thread) Caractéristiques
Les filetages NPT présentent un angle de filetage de 60 degrés avec 1:16 conique1 (3/4 pouce par pied), créant un ajustement serré par déformation du filetage. La conception conique assure à la fois la connexion mécanique et l'étanchéité primaire.
Variantes de filetage BSP (British Standard Pipe)
Les filetages BSP utilisent un angle de filetage de 55 degrés et se déclinent en deux types principaux : BSPT (conique), similaire à la fonction NPT, et BSPP (parallèle)2 nécessitant des méthodes de scellage distinctes.
Filetage G (ISO 228) Spécifications
Les filetages G sont des filetages parallèles (droits) avec des angles de 55 degrés, spécialement conçus pour l'étanchéité par joint torique ou joint plat plutôt que pour l'étanchéité par interférence filetée. La spécification officielle de ces filetages est la suivante ISO 2283.
Normes relatives au pas et au dimensionnement des filetages
Les différentes normes relatives aux filetages utilisent des spécifications de pas et des conventions de dimensionnement variables qui ont une incidence sur la compatibilité et les performances.
| Type de fil | Angle | Cône | Méthode de scellement | Tailles courantes | Utilisation régionale |
|---|---|---|---|---|---|
| NPT | 60° | 1:16 conique | Interférence de filetage | 1/8 po à 4 po | Amérique du Nord |
| BSPT | 55° | 1:16 conique | Interférence de filetage | 1/8 po à 6 po | Royaume-Uni, Commonwealth |
| BSPP/G | 55° | Parallèle | Joint torique | 1/8 po à 6 po | Europe, Asie |
| Métrique M | 60° | Parallèle | Joint torique | M5 à M64 | Mesure globale |
L'usine automobile de Jennifer utilisait des raccords NPT et BSP dans l'ensemble de son système. La différence d'angle de filetage de 60° contre 55° signifiait que les raccords semblaient serrés, mais ne pouvaient pas être correctement étanchéifiés, ce qui causait des fuites persistantes. 💨
Engagement et résistance du filetage
Les différents types de filetages ont des caractéristiques d'engagement variables qui influent sur la résistance des joints, l'efficacité de l'étanchéité et les exigences en matière de couple d'installation.

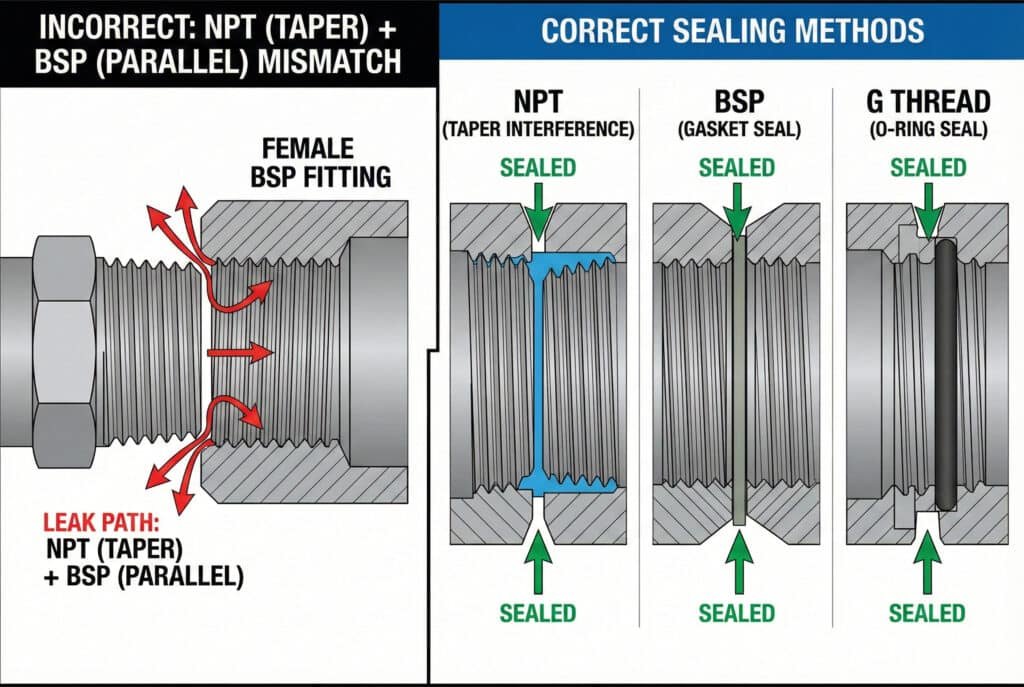

Problèmes de compatibilité et d'interchangeabilité
Le mélange des types de filetage crée de sérieux problèmes de compatibilité qui peuvent sembler fonctionner au début, mais qui finissent par échouer au fil du temps en raison d'une étanchéité inadéquate et d'une concentration des contraintes.
Comment les différentes méthodes d'étanchéité fonctionnent-elles avec chaque type de filetage ?
Chaque type de filetage utilise des mécanismes d'étanchéité spécifiques qui doivent être bien compris et mis en œuvre afin d'obtenir des raccords fiables et sans fuite.
Les méthodes d'étanchéité varient considérablement selon les types de filetage : le filetage NPT repose sur la déformation du filetage et un produit d'étanchéité pour l'étanchéité primaire, le filetage BSP utilise un produit d'étanchéité ou des joints d'étanchéité selon la conception conique ou parallèle, tandis que les filetages G nécessitent des joints toriques ou des joints d'étanchéité pour une étanchéité efficace, chacun exigeant des procédures d'installation et des matériaux spécifiques.
Mécanismes d'étanchéité pour filetages NPT
Les filetages NPT créent une étanchéité primaire grâce à l'interférence métal contre métal lorsque le filetage mâle conique s'enfonce dans le filetage femelle, le produit d'étanchéité pour filetage comblant les micro-espaces pour une étanchéité parfaite.
Applications du produit d'étanchéité pour filetages
Produits d'étanchéité pour filetages, notamment ruban PTFE, produits d'étanchéité liquides et composés anaérobies4 combler les espaces entre les filets et empêcher les fuites tout en permettant un engagement correct des filets.
Systèmes d'étanchéité à joint torique
Le joint torique utilise des anneaux élastomères comprimés dans des rainures spécialement conçues pour créer une étanchéité positive indépendante de l'engagement du filetage, couramment utilisé avec les filetages G.
Méthodes d'étanchéité par joint et joint d'étanchéité
Les joints d'étanchéité à face compressent les joints ou les joints toriques entre les surfaces de contact, assurant une étanchéité indépendante du type de filetage, tandis que les filetages assurent uniquement une retenue mécanique.
| Méthode de scellement | Compatibilité des fils | Pression nominale | Plage de température | Exigences en matière d'installation |
|---|---|---|---|---|
| Interférence de filetage | NPT, BSPT | Haut | -54 °C à +204 °C | Engagement correct, produit d'étanchéité |
| ruban PTFE | NPT, BSPT, BSPP | Moyenne-élevée | -100 °F à +500 °F | Emballage correct, tension |
| Mastic liquide | Tous les types | Haut | Variable | Nettoyer les filetages, temps de durcissement |
| joint torique | G, BSPP, métrique | Très élevé | Dépendant du matériau | Conception adéquate des rainures |
Critères de sélection des mastics
Le choix du mastic dépend Compatibilité avec les médias5, plage de température, exigences de pression et besoins de démontage, avec différentes formulations optimisées pour des applications spécifiques.
Exigences relatives au couple d'installation
Le couple de serrage approprié varie en fonction du type de filetage et de la méthode d'étanchéité. Un serrage excessif peut endommager les filetages ou les joints, tandis qu'un serrage insuffisant peut entraîner des fuites.
Notre équipe d'ingénieurs Bepto a développé des protocoles d'étanchéité complets qui spécifient les procédures exactes pour chaque type de filetage et chaque application, éliminant ainsi les erreurs d'installation et garantissant une étanchéité fiable. 🛠️
Test d'intégrité des joints
Des procédures de test appropriées permettent de vérifier l'intégrité des joints après leur installation, notamment par des tests de pression, la détection des fuites et une surveillance à long terme afin de garantir des performances continues.
Quels sont les avantages et les limites spécifiques à l'application ?
Les différents types de filetages et méthodes d'étanchéité offrent des avantages et des limites distincts qui les rendent adaptés à certaines applications spécifiques, mais potentiellement problématiques dans d'autres.
Le choix spécifique à l'application nécessite d'adapter les avantages du type de filetage aux exigences du système : le filetage NPT excelle dans les applications à haute pression avec une installation simple, le filetage BSP offre une grande flexibilité avec de multiples options d'étanchéité, et le filetage G offre une fiabilité d'étanchéité supérieure pour les applications de précision, chacun présentant des limites spécifiques et des cas d'utilisation optimaux.
Applications des filetages NPT
Les filetages NPT excellent dans les systèmes pneumatiques à haute pression, les applications industrielles et les situations nécessitant une installation simple sans composants d'étanchéité supplémentaires.
Polyvalence des filetages BSP
Les filetages BSP offrent une grande flexibilité grâce à leurs options coniques et parallèles, ce qui les rend adaptés à diverses applications, de la pneumatique basse pression à l'hydraulique haute pression.
Applications de précision des filetages G
Les filetages G offrent une fiabilité d'étanchéité supérieure pour les applications de précision, les environnements propres et les systèmes nécessitant des démontages et remontages fréquents.
Préférences spécifiques à l'industrie
Différents secteurs ont établi des préférences en fonction de l'usage historique, des exigences réglementaires et des caractéristiques de performance.
| Type d'application | Fil préféré | Avantages principaux | Limitations typiques | Considérations alternatives |
|---|---|---|---|---|
| Pneumatique industrielle | NPT | Installation simple, haute pression | Compatibilité régionale | BSP pour l'international |
| Hydraulique mobile | BSP | Flexibilité, disponibilité | Options de complexité | NPT pour l'Amérique du Nord |
| Instruments de précision | G | Étanchéité fiable, répétabilité | Nécessite des joints toriques | BSP pour plus de simplicité |
| Industries de transformation | Variable | Spécifique à l'application | Compatibilité des matériaux | Fils spécialisés |
Considérations relatives à la pression et à la température
Les différents types de filetages réagissent différemment aux pressions et températures extrêmes, ce qui influe sur leur adéquation à des conditions de fonctionnement spécifiques.
Entretien et facilité d'entretien
Le choix du type de filetage a une incidence sur les procédures de maintenance, la disponibilité des pièces et les exigences en matière de formation des techniciens de service.
J'ai récemment travaillé avec Carlos, qui gère une usine de transformation alimentaire au Mexique, où le mélange de filetages NPT et métriques créait des cauchemars en matière de maintenance. La standardisation sur des filetages G avec joint torique a amélioré la fiabilité tout en simplifiant les stocks. 🏭
Conformité réglementaire et normative
Certaines applications nécessitent des types de filetages spécifiques pour se conformer à la réglementation, aux normes de sécurité ou aux spécifications industrielles.
Comment choisir et mettre en œuvre le système de filetage et d'étanchéité approprié ?
La sélection et la mise en œuvre systématiques des types de filetage et des méthodes d'étanchéité nécessitent une analyse approfondie des exigences de l'application, des contraintes du système et des considérations à long terme.
Le choix optimal du filetage et du système d'étanchéité suit un processus systématique : analyser les exigences de l'application, notamment la pression, la température et la compatibilité des fluides, évaluer les contraintes du système et les normes régionales, sélectionner le type de filetage et la méthode d'étanchéité appropriés, et mettre en œuvre des procédures d'installation adéquates avec vérification de la qualité.
Analyse des exigences de l'application
Documentez toutes les exigences du système, y compris la pression de service, la plage de température, la compatibilité des fluides, les niveaux de vibration et les conditions environnementales qui affectent les performances des filetages et des joints.
Stratégie de normalisation des systèmes
Élaborer des stratégies de normalisation qui réduisent au minimum la variété des types de filetages tout en répondant à toutes les exigences des applications, ce qui permet de réduire la complexité des stocks et les besoins en formation.
Considérations régionales et réglementaires
Tenez compte des préférences régionales en matière de filetage, de la disponibilité des fournisseurs et des exigences réglementaires qui peuvent imposer des types de filetage ou des méthodes d'étanchéité spécifiques.
Cadre d'analyse économique
Évaluez le coût total, y compris les coûts initiaux du matériel, la main-d'œuvre pour l'installation, les besoins en maintenance et la fiabilité à long terme afin d'optimiser la valeur économique.
| Critères de sélection | Facteur de poids | Score NPT | Score BSP | G Score du filetage | Impact de la décision |
|---|---|---|---|---|---|
| Simplicité d'installation | Moyen | 9/10 | 7/10 | 6/10 | Coûts de main-d'œuvre, formation |
| Fiabilité du scellement | Haut | 7/10 | 8/10 | 9/10 | Performance du système |
| Capacité de pression | Haut | 9/10 | 8/10 | 9/10 | Sécurité, performance |
| Disponibilité des pièces | Moyen | Variable | Variable | Variable | Considérations régionales |
| Facilité d'entretien | Moyen | 8/10 | 7/10 | 8/10 | Coûts à long terme |
Élaboration de la procédure d'installation
Élaborez des procédures d'installation détaillées spécifiques à chaque type de filetage et méthode d'étanchéité, y compris les spécifications de couple, l'application du produit d'étanchéité et les étapes de vérification de la qualité.
Contrôle de la qualité et essais
Mettre en œuvre des procédures de contrôle qualité, notamment l'inspection des filetages, la vérification des joints et les tests de pression, afin de garantir une installation et des performances adéquates.
L'usine automobile de Jennifer a mis en œuvre un programme complet de normalisation des filetages qui a permis de réduire les temps d'arrêt liés aux fuites de 85% tout en simplifiant les procédures de maintenance et en réduisant les coûts d'inventaire. 📊
Formation et documentation
Fournir une formation complète au personnel chargé de l'installation et de la maintenance sur les procédures appropriées pour chaque type de filetage et chaque méthode d'étanchéité utilisés dans le système.
Surveillance et optimisation des performances
Mettre en place des systèmes de surveillance pour suivre les performances de connexion et identifier les possibilités d'optimisation ou de normalisation supplémentaires.
Le choix du type de filetage approprié et la mise en œuvre d'une méthode d'étanchéité adéquate sont essentiels à la fiabilité des systèmes pneumatiques. Ils nécessitent une analyse systématique et une attention particulière aux détails d'installation.
FAQ sur les types de filetages des orifices de soupapes et les méthodes d'étanchéité
Q : Puis-je mélanger différents types de filetages dans le même système pneumatique ?
Bien que cela soit physiquement possible dans certains cas, le mélange de types de filetages crée des problèmes de compatibilité, augmente le risque de fuite et complique la maintenance. Il est fortement recommandé d'utiliser un seul type de filetage.
Q : Comment puis-je identifier le type de filetage dont est équipé mon matériel existant ?
Utilisez des jauges de pas de filetage et des mesures d'angle pour identifier le type de filetage. Le filetage NPT a des angles de 60°, le filetage BSP/G a des angles de 55° et le cône peut être mesuré à l'aide de jauges appropriées.
Q : Quel est le meilleur produit d'étanchéité pour les filetages NPT dans les applications pneumatiques ?
Le ruban PTFE est le plus couramment utilisé pour les raccords pneumatiques NPT, bien que les produits d'étanchéité anaérobies liquides conviennent bien aux installations permanentes. Évitez d'utiliser de la pâte à joint dans les systèmes à air pur.
Q : Pourquoi mes raccords NPT continuent-ils à fuir même lorsqu'ils sont bien serrés ?
Les causes courantes comprennent les filetages endommagés, une mauvaise application du produit d'étanchéité, un serrage excessif causant des dommages aux filetages ou le mélange de types de filetages incompatibles.
Q : Existe-t-il des adaptateurs permettant de convertir différents types de filetages ?
Oui, il existe des adaptateurs filetés, mais ils ajoutent des points de fuite potentiels et compliquent le système. Il est préférable d'opter pour une normalisation directe lorsque cela est possible.
-
