Un cilindro antirotazione è un attuatore pneumatico lineare dotato di un vincolo meccanico che limita la rotazione dello stelo, della piastra o del carrello. È il punto di partenza corretto quando un utensile, una pinza, un ugello o un'attrezzatura deve mantenere un orientamento angolare definito lungo tutta la corsa. Il meccanismo di guida deve comunque sopportare forze laterali, carichi torsionali, masse a sbalzo, trazione dei tubi e forze di decelerazione senza assorbire la tolleranza prevista per l'assemblaggio.
Seleziona l'attuatore partendo dal riferimento dell'utensile e procedendo a ritroso. Definisci l'errore laterale massimo ammesso sul pezzo, convertilo in un angolo consentito, scomponi i carichi installati secondo gli assi di momento indicati dal costruttore e verifica quindi l'esatta configurazione di alesaggio, corsa, guida, velocità e ammortizzazione. Concludi con una prova di accettazione sotto carico, misurata sulla punta dell'utensile.
Punti chiave
- SMC dichiara una precisione antirotazione di ±0,1° per la serie a doppio stelo CXS2, ma il valore è specifico del modello.
- Prima di confrontare i meccanismi, converti l'errore angolare nello spostamento alla punta dell'utensile.
- Verifica Mx, My e Mz nel catalogo esatto, quindi convalida l'asse installato sotto il carico di produzione.
In questa guida
- Partire dal bilancio degli errori alla punta dell'utensile
- Quale specifica antirotazione conta davvero?
- Convertire ogni carico eccentrico in un momento di catalogo
- Quale meccanismo si adatta al percorso del carico?
- Perché corsa, sbalzo, velocità e urto cambiano la scelta?
- In che modo montaggio e attrezzatura assorbono la tolleranza residua?
- Come convalidare l'asse installato?
- Checklist RFQ per cilindri antirotazione
- Domande frequenti sui cilindri antirotazione
Partire dal bilancio degli errori alla punta dell'utensile
SMC specifica una precisione antirotazione di ±0,1° per il cilindro a doppio stelo CXS2, ma il valore utile per l'assemblaggio dipende dalla distanza tra il carrello vincolato e il riferimento dell'utensile (Serie SMC CXS2, aggiornata nel 2023). Con uno sbalzo elevato, anche un angolo ridotto può causare il mancato centraggio di un foro o un inserimento inclinato.
Parti dall'errore laterale massimo ammesso nel punto in cui l'utensile incontra il pezzo. Se il riferimento dell'utensile si trova a una distanza dal fulcro effettivo e il carrello ruota di , lo spostamento laterale causato dall'angolo è:
Qui è l'errore laterale alla punta dell'utensile, è lo sbalzo dell'utensile e è lo spostamento angolare. Usa la stessa unità di lunghezza per e . Per angoli piccoli, è un'approssimazione preliminare utile soltanto se è espresso in radianti.
Supponiamo che un utensile di inserimento si trovi a 120 mm dalla faccia guidata e che il suo contributo angolare all'errore laterale debba rimanere entro 0,20 mm. L'angolo massimo è . Un valore di catalogo di ±0,1° supera quindi già la quota di errore assegnata, prima ancora di considerare montaggio, flessione dei cuscinetti, cedevolezza dell'utensile o variazione dei pezzi.
Non assegnare al cilindro l'intera tolleranza dell'assemblaggio. Ripartiscila tra presentazione del pezzo, posizionamento dell'attrezzatura, telaio della macchina, guida dell'attuatore, utensili, sensori e incertezza di misura. Un cilindro conforme alla propria specifica di catalogo può comunque non soddisfare il processo se ogni contributo utilizza l'intera tolleranza del disegno.
È il riferimento dell'utensile a stabilire se il progetto supera la verifica.
Quale specifica antirotazione conta davvero?
Festo indica un gioco torsionale medio a vuoto compreso tra ±0,01° e ±0,1° per i diversi tipi di guida e diametri del pistone DFM, mentre la coppia ammessa è riportata in tabelle separate che dipendono dalla corsa (Catalogo Festo DFM/DFM-B, 2026, pp. 12-13). Sono proprietà diverse. Nessuno dei due valori, da solo, dimostra la ripetibilità della punta dell'utensile sotto carico.
Usa la terminologia dei dati effettivi del fornitore, senza considerare ogni valore angolare come sinonimo di «precisione».
Gioco e rigidezza non sono intercambiabili.
| Proprietà | Che cosa descrive | Che cosa non dimostra |
|---|---|---|
| Precisione antirotazione | Scostamento massimo dell'orientamento secondo il metodo dichiarato dal costruttore | Precisione di posizionamento lineare o rigidezza sotto carico |
| Gioco torsionale | Gioco angolare libero quando la coppia inverte direzione | Torsione elastica sotto un momento costante |
| Ripetibilità angolare | Dispersione al ritorno nello stesso stato comandato | Vicinanza all'angolo nominale di disegno |
| Rigidezza torsionale | Deflessione angolare per ogni coppia applicata | Durata dei cuscinetti o capacità di carico laterale |
| Parallelismo di traslazione | Come si sposta la tavola rispetto alla propria superficie di riferimento | Rotazione attorno a ogni asse dell'utensile |
| Ripetibilità di posizione | Variazione della posizione lineare finale | Orientamento dell'utensile o capacità della guida di sopportare momenti |
Di norma, per un cilindro standard con stelo tondo non viene dichiarata una capacità antirotazione nominale. Le tenute e il cuscinetto dello stelo possono generare un attrito occasionale, ma l'attrito non costituisce un vincolo stabile dell'orientamento. Se l'utensile deve mantenere l'angolo, usa uno stelo profilato o con chiavetta, due steli accoppiati meccanicamente, un attuatore con guida integrata, una slitta pneumatica oppure una guida lineare separata collegata al cilindro mediante un giunto che consenta il disallineamento.
La guida alla misura del gioco rotazionale spiega la differenza tra movimento angolare libero e deflessione sotto carico. Per la distinzione più generale tra precisione e ripetibilità, consulta Ripetibilità e precisione nel posizionamento dei cilindri pneumatici.
Convertire ogni carico eccentrico in un momento di catalogo
Per un Festo DFM con alesaggio di 25 mm e guida a ricircolo di sfere, il limite torsionale dichiarato è 6,14 N·m con corsa di 20 mm e 3,81 N·m con corsa di 100 mm (Catalogo Festo DFM/DFM-B, 2026, p. 12). Un determinato alesaggio non ha quindi un unico momento ammissibile universale.
Traccia un diagramma di corpo libero in corrispondenza del carrello guidato o della piastra portautensile. Includi il peso dell'utensile, il peso del pezzo, la forza di processo, la forza esercitata da tubi e cavi, l'accelerazione, la decelerazione e ogni reazione di contatto. Per ogni forza perpendicolare al proprio braccio, il modulo del momento è:
Qui è il momento in N·m, è la forza perpendicolare in newton ed è lo sbalzo perpendicolare in metri. Una coppia è già un momento: non moltiplicare quindi una coppia dichiarata per un altro «braccio del momento». Somma direttamente la coppia applicata all'asse corrispondente.
Se un tubo tira lateralmente con 35 N a uno sbalzo di 140 mm, il momento preliminare è . Il carico può invertire la direzione quando il tubo si flette, quindi verifica entrambi i versi. Anche una massa verticale dell'utensile genera un momento flettente quando il suo baricentro è distante dalla faccia della guida.
Riporta il risultato sugli assi usati nel catalogo selezionato. I costruttori possono denominare rollio, beccheggio e imbardata come Mx, My e Mz, ma l'orientamento degli assi è definito dai loro disegni. Non trasferire mai la sigla di un asse da un'altra marca o famiglia.
Non inventare un'unica equazione per i carichi combinati da applicare a tutti i cilindri guidati. Alcuni cataloghi forniscono un grafico dei carichi ammissibili, altri riportano limiti di momento distinti e altri ancora richiedono un metodo basato sui rapporti di carico o un software di selezione. Applica la regola pubblicata per la famiglia esatta. Se non viene indicato alcun metodo per i carichi combinati, chiedi al fornitore un risultato di selezione documentato anziché presumere che basti rispettare separatamente ogni asse.
Quale meccanismo si adatta al percorso del carico?
L'attuale gamma Festo DFM/DFM-B comprende diverse opzioni di guida e corse nominali da 5 a 400 mm, mentre SMC dichiara un parallelismo di traslazione di 0,005 mm per la slitta pneumatica compatta MXJ (Catalogo Festo DFM/DFM-B, 2026; Serie SMC MXJ, aggiornata nel 2019). Il nome dell'architettura non garantisce prestazioni intercambiabili.
| Meccanismo | Motivo principale per sceglierlo | Prova principale da richiedere | Errore comune |
|---|---|---|---|
| Stelo profilato o con chiavetta | Retrofit compatto in cui l'esigenza principale è vincolare l'orientamento | Coppia nominale, gioco angolare, limiti di usura | Considerare l'antirotazione come guida per carichi laterali |

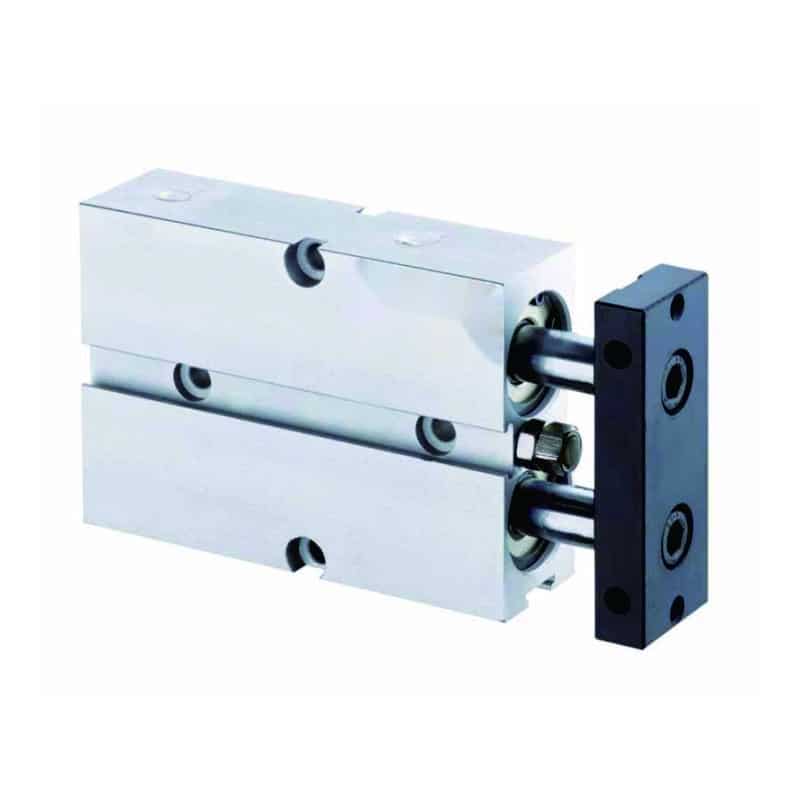

| Cilindro a doppio stelo | Piastra portautensile compatta e movimento lineare condiviso | Precisione antirotazione, carichi ammissibili, sincronizzazione degli steli | Presumere che ogni soluzione a doppio stelo sia una slitta di precisione |
| Cilindro guidato | La massa dell'utensile, la forza trasversale e i momenti flettenti devono scaricarsi su una guida integrata | Limiti Mx/My/Mz, tipo di guida, deflessione, declassamento in funzione della corsa | Selezionare soltanto in base ad alesaggio e forza |
| Slitta pneumatica | Movimento di precisione breve e compatto con geometria della tavola specificata | Parallelismo, ripetibilità, dati sui momenti, precarico, registri | Interpretare il parallelismo lineare come rigidezza angolare |
| Guida lineare separata | Un momento elevato, una corsa lunga o un riferimento utensile impegnativo richiede un percorso del carico dedicato | Portate di rotaia e pattino, interasse, deflessione, metodo di allineamento | Accoppiare rigidamente il cilindro a una guida leggermente disallineata |
Uno stelo profilato può impedirne la rotazione senza trasformarlo in un supporto per carichi laterali. Una soluzione a doppio stelo offre un vincolo geometrico più ampio, ma il momento ammissibile e la flessione della piastra dipendono comunque da interasse degli steli, boccole, corsa e posizione del carico. Un cilindro guidato integra azionamento e guida nello stesso corpo. Ciò riduce il tempo di assemblaggio, ma rende anche il tipo di guida parte integrante del codice modello dell'attuatore.
Una slitta pneumatica è interessante quando la geometria dichiarata della tavola corrisponde direttamente al riferimento dell'attrezzatura. Per corse lunghe o momenti ribaltanti elevati, una guida lineare dimensionata separatamente può offrire un percorso del carico più razionale. Aziona la guida con un cilindro tramite un collegamento che ammetta il disallineamento approvato dal costruttore. Il cilindro eroga la forza assiale; la guida sopporta i carichi trasversali e i momenti.
Per un confronto più approfondito tra i tipi di cuscinetto e la capacità di momento sui tre assi, consulta la guida alla scelta dei cilindri compatti guidati per antirotazione e precisione. Se la scelta principale è tra stelo profilato e doppio stelo, leggi il confronto meccanico tra stelo esagonale e doppio stelo. La guida alle opzioni di stelo antirotazione approfondisce le architetture per retrofit.
Perché corsa, sbalzo, velocità e urto cambiano la scelta?
SMC assegna al CXS2 una velocità massima del pistone di 800 mm/s e un'energia cinetica ammessa di 0,016 J; entrambi i valori si riferiscono a quella serie, non ai cilindri a doppio stelo in generale (Serie SMC CXS2, aggiornata nel 2023). La precisione angolare statica non può sostituire una verifica dinamica dell'energia.
La corsa influisce sulla selezione in due modi. In primo luogo, il modello esatto di catalogo può avere un momento ammissibile inferiore alle corse più lunghe, come mostra l'esempio Festo DFM. In secondo luogo, a fine corsa la geometria dell'utensile e dei tubi può allontanare il carico dalla faccia della guida. Calcola il braccio più gravoso in ogni posizione critica anziché usare soltanto la configurazione retratta.
La completa estensione è spesso la condizione più gravosa.
L'accelerazione genera una forza d'inerzia , dove è la massa in movimento espressa in chilogrammi e è l'accelerazione in m/s². Applica la forza al baricentro dell'utensile e somma il momento risultante nel verso corretto. Se il movimento si arresta su un ammortizzatore interno, un tampone o un deceleratore esterno, verifica l'energia cinetica della massa in movimento e l'energia ammessa dal costruttore con la pressione e la regolazione effettive.
Il movimento rapido può inoltre modificare la trazione dei tubi, la reazione della catena portacavi, il verso del carico sui cuscinetti e il rimbalzo sul finecorsa. Una prova lenta e senza carico al banco può apparire precisa, mentre la decelerazione in produzione torce il carrello. Se il processo richiede un utensile pesante o un'elevata frequenza di ciclo, confronta l'energia calcolata con i dati esatti dell'ammortizzatore o del deceleratore. La guida all'energia di ammortizzazione dei cilindri tratta separatamente questa verifica.
In che modo montaggio e attrezzatura assorbono la tolleranza residua?
SMC dichiara un parallelismo di montaggio di 0,03 mm e un parallelismo di traslazione di 0,005 mm per la slitta pneumatica MXJ (Serie SMC MXJ, aggiornata nel 2019). La differenza di un ordine di grandezza tra i due valori mostra perché una guida interna precisa non possa compensare una superficie di montaggio deformata o una piastra portautensile posizionata male.
Usa riferimenti lavorati e gli elementi di centraggio indicati dal costruttore. Le viti forniscono la forza di serraggio, ma non dovrebbero essere l'unico metodo di posizionamento quando l'attrezzatura deve essere smontata e rimontata con precisione. Verifica planarità e pulizia della superficie di montaggio, sequenza di serraggio, coppia delle viti, spine o elementi di centraggio e l'eventuale piastra adattatrice tra cilindro e utensile.
Evita di costringere un'unità con guida integrata a seguire una seconda guida rigida con asse differente. Due percorsi di guida ipervincolati possono impuntarsi, aumentare l'attrito e spostare la tavola con il riscaldamento della struttura. Se serve una guida esterna, definisci quale componente stabilisce il riferimento del movimento e in che modo il collegamento al cilindro assorbe il disallineamento ammesso. La guida al montaggio e all'allineamento dei cilindri illustra le verifiche meccaniche senza relegare l'allineamento a un controllo secondario del catalogo.
Nella nostra esperienza di revisione delle applicazioni con cilindri, gli elementi di centraggio lavorati devono stabilire il riferimento del movimento, mentre gli elementi di fissaggio mantengono la forza di serraggio. Questa semplice distinzione evita che il gioco dei fori per le viti diventi un sistema di posizionamento involontario.
Anche tubi e cavi dei sensori devono rientrare nell'analisi delle tolleranze. Instradali in modo che la loro forza di flessione non faccia ruotare in senso opposto la piastra portautensile nelle posizioni terminali. Ispeziona quindi l'attrezzatura alla pressione di esercizio: la pressione può flettere una piastra adattatrice sottile anche quando l'attuatore rispetta il proprio angolo dichiarato.
Come convalidare l'asse installato?
Festo riporta il gioco torsionale nello stato retratto e senza carico, mentre i dati sulla coppia e sulla deflessione della piastra terminale compaiono in sezioni separate dello stesso catalogo DFM (Catalogo Festo DFM/DFM-B, 2026, pp. 12-15). Una prova di accettazione sull'installazione deve quindi misurare l'utensile e il carico di produzione, non soltanto il carrello nudo.
Misura sul riferimento funzionale. Un comparatore posto a un raggio noto può evidenziare il movimento angolare, ma la lettura resta uno spostamento lineare finché non viene convertita usando il raggio effettivo. Uno strumento angolare digitale può essere utile se campo, risoluzione, montaggio e incertezza sono adeguati. Per tolleranze ridotte, un sistema di visione o un metodo di misura a coordinate può rappresentare meglio l'interfaccia con il pezzo.
Prova la macchina che hai realmente costruito.
Segui questa sequenza di accettazione:
- Registra la configurazione. Annota codice modello, alesaggio, corsa, tipo di guida, pressione, regolatori di velocità, impostazioni dell'ammortizzazione, orientamento di montaggio, massa dell'utensile, coordinate del baricentro, tubi, cavi e incertezza di misura.
- Stabilisci il riferimento senza carico. Percorri l'intera corsa e verifica l'assenza di impuntamenti, attriti anomali o spostamenti del riferimento prima di applicare il carico di processo.
- Prova il carico reale. Esegui il ciclo con pressione, velocità, accelerazione, decelerazione e pausa di produzione. Includi il pezzo e la disposizione effettiva di tubi o cavi.
- Misura in entrambe le direzioni. Raggiungi ogni posizione di prova sia in estensione sia in retrazione per evidenziare gioco e inversione del carico.
- Copri gli stati critici. Misura in posizione retratta, a metà corsa quando pertinente e in completa estensione. Aggiungi la condizione con forza di processo se pressatura, inserimento, dosaggio o bloccaggio modificano il momento.
- Definisci il piano di campionamento in base al rischio. Stabilisci riscaldamento, numerosità del campione, statistica di accettazione, intervallo di ricalibrazione e risposta a un esito negativo. Non adottare un numero universale di cicli senza una base di capacità del processo.
Mantieni separati il controllo a catalogo e la prova sull'installazione. Il primo dimostra che l'attuatore selezionato è stato impiegato entro i limiti pubblicati per il modello. La seconda dimostra che la macchina completa mantiene il riferimento dell'utensile. Una verifica non può sostituire l'altra.
La norma ISO 4414 tratta le regole generali e i requisiti di sicurezza per sistemi e componenti pneumatici, compresi i pericoli ragionevolmente prevedibili durante progettazione, installazione, esercizio e manutenzione (ISO 4414:2010, confermata nel 2021). Prima della prova, metti in sicurezza il carico, controlla l'energia pneumatica accumulata, definisci uno stato di scarico sicuro e impedisci movimenti imprevisti.
Checklist RFQ per cilindri antirotazione
Il catalogo Festo DFM/DFM-B comprende diametri del pistone da 6 a 100 mm e corse nominali da 5 a 400 mm, con diverse varianti di guida e ammortizzazione (Catalogo Festo DFM/DFM-B, 2026). L'indicazione «cilindro guidato, alesaggio 25 mm» non contiene quindi informazioni sufficienti per una selezione riproducibile.
Invia al fornitore un disegno o una scheda dati strutturata contenente:
- Funzione richiesta del cilindro e orientamento di montaggio
- Riferimento alla punta dell'utensile ed errore laterale e angolare ammesso
- Alesaggio o forza assiale richiesta, pressione di esercizio e pressione disponibile durante il movimento
- Corsa, posizioni critiche, velocità, frequenza di ciclo, accelerazione e metodo di arresto
- Massa di utensile e pezzo con coordinate del baricentro
- Forze di processo con direzione, linea d'azione e punto di lavoro
- Forze esercitate da tubi e cavi, quando significative
- Mx, My e Mz calcolati nella posizione più gravosa
- Tipo di guida richiesto e limiti di gioco, parallelismo, ripetibilità e deflessione
- Superficie di montaggio, elementi di centraggio, piastra adattatrice e ingombro disponibile
- Ambiente, contaminazione, temperatura, lavaggio, lubrificazione e vincoli sui materiali
- Requisiti per sensori, registri, ammortizzatori, deceleratori, attacchi e raccordi
- Base richiesta per la durata di servizio e accesso per la manutenzione
- Documento di selezione del costruttore, grafico dei carichi o risultato dello strumento tecnico richiesto
- Metodo di accettazione sull'installazione e limite di conformità
Chiedi al fornitore di indicare il modello esatto e la revisione del catalogo usati per la verifica. Se il progetto confronta più alternative, conserva ogni risultato di selezione insieme ai relativi assi, distanze di riferimento, tipo di guida, corsa e regola per i carichi combinati. Una generica dicitura «elevata capacità di momento» non costituisce un'approvazione tecnica.
Domande frequenti sui cilindri antirotazione
SMC dichiara una precisione antirotazione di ±0,1° per una famiglia CXS2 a doppio stelo, mentre Festo riporta per i DFM valori di gioco torsionale da ±0,01° a ±0,1° in funzione del diametro e della guida (Serie SMC CXS2, 2023; Catalogo Festo DFM/DFM-B, 2026). Questi valori specifici dei modelli inquadrano le cinque risposte pratiche che seguono.
La precisione antirotazione coincide con la ripetibilità angolare?
No. Precisione antirotazione, gioco torsionale, deflessione angolare sotto carico e ripetibilità da ciclo a ciclo descrivono comportamenti diversi. Leggi le condizioni di prova e la terminologia del costruttore. Misura quindi l'utensile installato sul riferimento di processo, con carico, velocità, instradamento dei tubi e direzione di avvicinamento di produzione, anziché confrontare valori di catalogo non omogenei.
Posso aggiungere una guida esterna a un cilindro pneumatico standard?
Sì. Una guida lineare separata può sopportare carichi laterali e momenti, mentre il cilindro fornisce la forza assiale. Il collegamento deve ammettere il disallineamento consentito e la guida deve essere dimensionata per forze, momenti, interasse, corsa e durata propri. Evita di accoppiare rigidamente due percorsi di guida che potrebbero contrastarsi.
Un alesaggio maggiore offre una capacità antirotazione superiore?
Non necessariamente. Un alesaggio maggiore aumenta l'area del pistone e la forza assiale disponibile alla stessa pressione effettiva. La capacità antirotazione deriva da geometria della guida, tipo di cuscinetto, interasse, corsa, sbalzo dell'utensile e corpo. Verifica i dati Mx, My, Mz, gioco e deflessione del modello esatto, senza dedurre la capacità di momento dall'alesaggio.
Devo selezionare in base al momento statico o al carico dinamico?
Verifica entrambi. Il peso statico e la forza di processo determinano il carico continuo sulla guida. Accelerazione, decelerazione, urto, movimento dei tubi e inversione del carico possono generare momenti maggiori o orientati diversamente. Applica le regole dinamiche, di energia cinetica, di ammortizzazione e per i carichi combinati fornite dal costruttore, quindi riproduci il movimento di produzione durante la prova di accettazione sull'installazione.
Come devo verificare le prestazioni angolari dopo l'installazione?
Misura lo spostamento o l'angolo sul riferimento funzionale dell'utensile con il carico di produzione montato. Dopo il riscaldamento, prova entrambe le direzioni di corsa e tutte le posizioni critiche. Registra pressione, velocità, impostazioni dell'ammortizzazione, instradamento dei tubi, incertezza di misura e statistica di accettazione. Ripeti la stessa prova controllata dopo la manutenzione o quando si manifesta una deriva del processo.
