I tipi di filettatura dei silenziatori pneumatici non possono essere scelti soltanto in base alla dimensione nominale o all’origine dell’apparecchiatura. Un ricambio sicuro deve corrispondere esattamente alla designazione della filettatura, alla geometria di accoppiamento, all’interfaccia di tenuta, alle istruzioni di installazione e alla capacità di scarico. Un componente che si avvita inizialmente a mano può comunque avere passo, conicità, tenuta o portata errati.
Considerate l’intervento come la sostituzione di un componente di scarico, non come un esercizio di identificazione della filettatura. Verificate prima il codice della valvola e il disegno. Misurate una porta sconosciuta soltanto quando la documentazione non è disponibile; prima dell’approvazione, controllate quindi portata, contropressione, dati acustici, materiale, intervallo di temperatura e ingombro del corpo del silenziatore proposto.
Punti chiave
- ASME B1.20.1, ISO 7-1, ISO 228-1 e ISO 261 descrivono famiglie di filettature differenti.
- Un’indicazione nominale da un quarto di pollice non dimostra la compatibilità.
- La posizione della tenuta e il metodo di serraggio dipendono dal prodotto.
- Anche con la filettatura corretta, il silenziatore può essere sottodimensionato o inadatto.

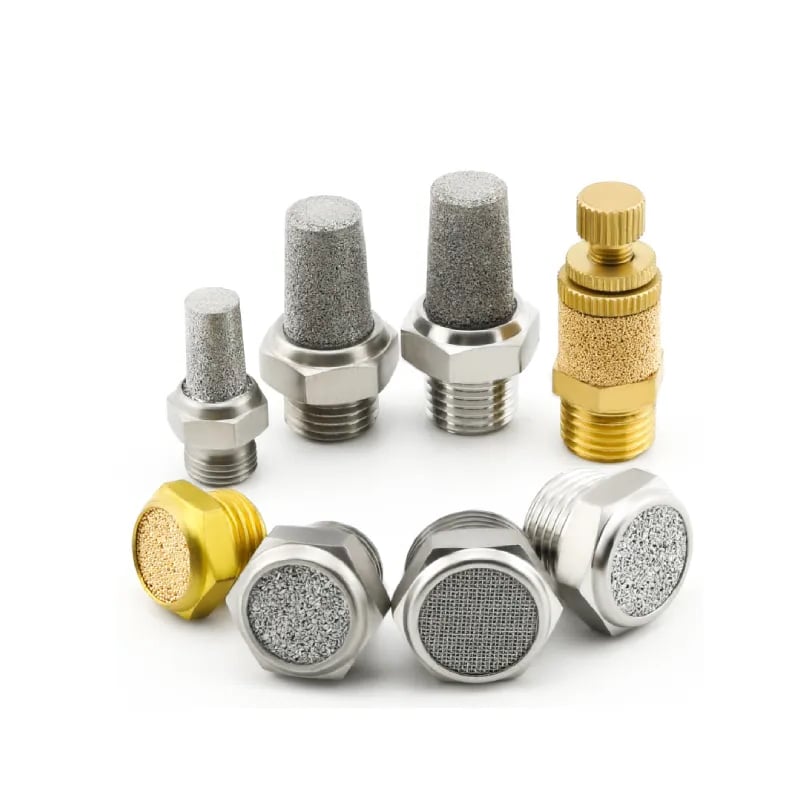

I corpi dei silenziatori possono sembrare identici anche quando collegamento, materiale, portata e limiti di installazione sono differenti.
Quale designazione di filettatura è realmente presente sulla porta di scarico?
ASME B1.20.1 tratta 5 forme di filettatura per tubi in pollici di impiego generale, tra cui NPT, mentre ISO 7-1 e ISO 228-1 regolano sistemi di filettatura per tubi differenti. Il primo passo per la sostituzione è quindi recuperare la designazione completa dal disegno o dal manuale della valvola, non interpretare automaticamente come NPT ogni porta dall’aspetto in pollici (ASME B1.20.1; ISO 7-1; ISO 228-1).
I quattro gruppi comunemente presenti sui silenziatori pneumatici avvitabili sono:
| Gruppo di connessione | Norma di riferimento | Geometria da registrare | Che cosa non dimostra la sigla |
|---|---|---|---|
| NPT | ASME B1.20.1 | Filettatura conica per tubi in pollici; registrare la misura NPT completa | Compatibilità con filettature ISO 7 o G |
| R, Rc, Rp | ISO 7-1 | R è una filettatura esterna conica; Rc è interna conica; Rp è interna cilindrica | Che la sigla informale «BSP» identifichi la coppia di accoppiamento |
| G | ISO 228-1 | Filettature cilindriche esterne e interne per tubi, destinate al fissaggio | La superficie di tenuta separata o la guarnizione fornita con il prodotto |
| M | ISO 261 con disegno del prodotto | Diametro e passo metrici, ad esempio M5 × 0,8 | Il metodo di tenuta pneumatica, la profondità della porta o la caratteristica di battuta del corpo |
Una designazione completa della filettatura è l’indicazione della famiglia normativa, della dimensione nominale e della forma usata per selezionare o ispezionare il collegamento di accoppiamento. 1/4, BSP, metrica e sembra NPT sono descrizioni di acquisto incomplete.
ISO 261 definisce il piano generale delle filettature metriche M, ma una norma generica per filettature metriche non definisce l’intera porta pneumatica. Il disegno della valvola o del silenziatore deve comunque indicare passo, lunghezza filettata, superficie di battuta, guarnizione e limite di installazione (ISO 261).
Registrate funzione della porta, designazione della filettatura e interfaccia di tenuta come tre campi distinti. Porta di scarico, G1/4 e guarnizione metallo-gomma sulla spalla rispondono a domande differenti. Riunirli in un’unica descrizione abbreviata è il modo in cui un ricambio meccanicamente plausibile diventa una sostituzione non controllata.
La più ampia guida alle filettature delle porte delle valvole pneumatiche illustra in dettaglio la terminologia NPT, R/Rc/Rp e G. Qui il perimetro pratico è più ristretto: verificare un silenziatore montato sullo scarico di una valvola.
Dove fa tenuta ciascun collegamento del silenziatore?
ISO 228-1 tratta le filettature cilindriche per tubi da 1/16 a 6 e specifica esplicitamente che la tenuta alla pressione deve essere ottenuta mediante superfici esterne alla filettatura, con una guarnizione adeguata. ISO 7-1 riguarda invece i giunti resi ermetici sulla filettatura. La posizione della tenuta deve corrispondere esattamente al progetto della porta e del silenziatore (ISO 228-1; ISO 7-1).
Questa distinzione evita due errori comuni. Primo: aggiungere nastro a una filettatura cilindrica non crea la spalla, la rondella, la guarnizione piana o la sede dell’O-ring mancanti. Secondo: una filettatura conica che richiede un sigillante approvato non può essere installata correttamente copiando il metodo usato per un prodotto G o metrico con tenuta frontale.
| Connessione | Limite tipico della tenuta alla pressione | Verifica richiesta prima dell’installazione |
|---|---|---|
| NPT | Filettature coniche accoppiate più il metodo di tenuta approvato per i componenti | Misura NPT esatta, impegno, sigillante, materiale del corpo valvola e coppia |
| ISO 7 R/Rc o R/Rp | Combinazione di filettature ISO 7 più metodo di giunzione approvato | Designazioni esterna e interna, misura, sigillante, impegno e coppia |
| G | Rondella, guarnizione piana, O-ring o altra superficie definita dal prodotto, esterna alle filettature cilindriche | Faccia della porta, spalla, lamatura, guarnizione fornita e limite di compressione |
| M | Faccia, spalla, guarnizione piana, O-ring o altra caratteristica definita dal prodotto | Diametro, passo, profondità, geometria di battuta, guarnizione e istruzione di serraggio |
Non deducete la tenuta dalla sola geometria della filettatura. Alcuni silenziatori hanno un esagono metallico e una connessione conica. Altri utilizzano un corpo in resina, una guarnizione prigioniera, una spalla metrica compatta, un manicotto a innesto o una cartuccia trattenuta senza una filettatura per tubi convenzionale. Decidono il disegno e le istruzioni.
La stessa regola vale quando è presente un adattatore. Il giunto valvola-adattatore e quello adattatore-silenziatore sono due interfacce separate. Identificate e approvate entrambe; non descrivete il gruppo soltanto dall’estremità visibile del silenziatore.
Identificazione di una porta sconosciuta senza danneggiare la filettatura
SMC elenca versioni R e NPT dei silenziatori AN202, AN302 e AN402 nelle dimensioni nominali 1/4, 3/8 e 1/2. Una dimensione del corpo simile non può quindi distinguere la connessione. Partite dalla documentazione; quando il dato manca, procedete con una misura non distruttiva e uno strumento di controllo idoneo (Serie SMC AN).
Seguite quest’ordine:
- Leggete l’etichetta della valvola. Acquisite costruttore, serie completa, codice opzione e revisione.
- Recuperate il disegno configurato o il manuale. Confermate se la porta indicata è uno scarico, uno scarico di pilotaggio, uno scarico comune o ha un’altra funzione.
- Registrate il silenziatore precedente. Prima dello smaltimento, fotografate etichetta, guarnizione, filettatura, spalla, corpo e orientamento di installazione.
- Ispezionate la porta vuota. Cercate conicità, superficie piana di tenuta, lamatura, residui di guarnizione, danni e profondità filettata disponibile.
- Misurate insieme diametro e passo. Utilizzate strumenti puliti e confrontate il risultato con la norma applicabile o con il disegno del costruttore.
- Controllate la conicità con il metodo corretto. Una singola misura del diametro esterno non distingue una geometria cilindrica da una conica.
- Confermate la guarnizione di accoppiamento. La vecchia guarnizione piana o l’O-ring potrebbe essere rimasta nella porta, essere stata raddoppiata, indurita o scomparsa.
Non utilizzate mai il corpo valvola come calibro per una prova di accoppiamento. Fermatevi se il componente candidato si impunta, oscilla, raggiunge inaspettatamente la spalla o richiede una chiave prima di ottenere l’avvitamento manuale documentato. Per l’accettazione o le ispezioni ripetute, utilizzate il tipo di calibro e il metodo di controllo specificati dalla norma applicabile o dal costruttore.
Perché il Paese di origine è un indicatore poco affidabile della filettatura?
Il catalogo Festo dei silenziatori comprende connessioni G da G1/8 a G1, connessioni NPT, versioni metriche M3/M5/M7, manicotti a innesto e modelli a cartuccia. Uno stesso costruttore può supportare più interfacce; pertanto posizione della macchina, nazionalità del fornitore e aspetto visivo sono indizi preliminari, non specifiche (Silenziatori Festo).
Le famiglie di prodotti reali mostrano perché le scorciatoie regionali falliscono:
| Esempio di costruttore | Connessioni indicate nello stesso catalogo ufficiale | Indicazione per la selezione |
|---|---|---|
| Silenziatori Festo U e AMTE | Varianti G, NPT, M3, M5, M7, a innesto e a cartuccia | Utilizzare il codice tipo e il disegno esatti |
| Serie SMC AN | Varianti R e NPT, oltre ai modelli compatti M3 e M5 | La stessa famiglia di corpi può nascondere una filettatura diversa |
| Accessori Parker P6M | Prodotti M5 e da G1/8 a G1 | Occorre confermare dimensione della porta, ingombro del corpo e area geografica del catalogo |
Le apparecchiature nordamericane possono contenere NPT, filettature metriche, G, una guarnizione per manifold o una cartuccia proprietaria. Anche le apparecchiature europee e asiatiche possono utilizzare diverse di queste connessioni. I costruttori di macchine acquistano valvole a livello globale e i manifold sostitutivi possono non rispettare la convenzione regionale del progetto originale.
Classificate le prove in quest’ordine: disegno configurato esatto, codice articolo completo, manuale del costruttore, componente installato verificato, geometria misurata e, soltanto alla fine, convenzione regionale. Se le prime quattro fonti non concordano, risolvete la cronologia delle revisioni o delle modifiche prima di ordinare.
Quali istruzioni di installazione devono provenire dal modello esatto?
SMC indica tre diversi metodi di montaggio nello stesso catalogo di silenziatori: un corpo in resina viene serrato di un ulteriore quarto di giro dopo aver incontrato resistenza, una versione con filettatura M viene riserrata a mano per non più di 30° e i corpi metallici utilizzano dati di coppia specifici del modello. Una regola universale sui «giri dopo il serraggio manuale» non è quindi sicura (Precauzioni per la serie SMC AN).
Prima della rimozione, isolate l’energia pneumatica, scaricate il circuito interessato e verificate lo stato sicuro della macchina. ISO 4414 tratta la sicurezza dei sistemi pneumatici durante assemblaggio, installazione, regolazione, funzionamento e manutenzione; la valutazione dei rischi della macchina e la relativa procedura di lockout continuano comunque a disciplinare l’intervento (ISO 4414).
Seguite quindi una sequenza di installazione controllata:
- Ispezionate la porta della valvola per individuare filetti incrinati, materiale strappato, superfici di battuta danneggiate, vecchio sigillante e frammenti di guarnizione intrappolati.
- Confermate il codice completo, la connessione, la guarnizione, il materiale, l’intervallo di pressione, l’intervallo di temperatura e il fluido ammesso del nuovo silenziatore.
- Applicate soltanto la guarnizione o il metodo di giunzione indicato dal costruttore del componente. Tenete il materiale libero fuori dal passaggio di scarico.
- Avviate la connessione a mano, senza carichi laterali. Utilizzate i piani esagonali previsti invece di afferrare il materiale poroso o l’involucro in resina.
- Serrate secondo le istruzioni del modello esatto. Non trasferite la coppia di un silenziatore metallico più grande a un componente compatto in resina.
- Ripristinate la pressione secondo la procedura approvata per la macchina, controllate il giunto e fate compiere all’attuatore il ciclo sotto carico accettato.
- Registrate codice articolo installato, data, risultato e ogni modifica rispetto alla configurazione precedente.
Un montaggio senza perdite è soltanto il primo criterio di accettazione. Un silenziatore può restare ermetico ma allentarsi per le vibrazioni, incrinarsi per un carico laterale, intasarsi precocemente nella nebbia di refrigerante o limitare la valvola al punto da modificare il movimento. Le prove di installazione devono comprendere la funzione, non soltanto l’assenza di bolle sul giunto.
Che cos’altro deve corrispondere dopo che la filettatura è compatibile?
Con una pressione d’ingresso di 6 bar, Festo indica 2.050 l/min per un silenziatore polimerico G1/8 e 1.340 l/min per una versione pressofusa G1/8. La filettatura comune non rende identici i dati di portata o acustici. Confrontate capacità e condizioni di prova, non soltanto la dimensione della connessione (Silenziatori Festo).
Verificate questi limiti:
| Campo di selezione | Perché è importante | Prova da richiedere |
|---|---|---|
| Capacità di scarico | Una restrizione può rallentare lo svuotamento della camera dell’attuatore | Conduttanza sonica, area effettiva o dati di portata con condizioni di prova |
| Contropressione | La pressione residua allo scarico riduce la differenza di pressione disponibile per il movimento | Limite del costruttore o limite misurato specifico dell’applicazione |
| Rumore | I dati acustici variano con pressione, circuito, portata e posizione di misura | Valore in dB(A), più pressione, distanza e metodo di prova |
| Pressione e temperatura | Corpo, inserto e materiali di tenuta hanno limiti specifici del modello | Scheda tecnica della configurazione |
| Contaminazione | Nebbia d’olio, refrigerante, acqua, polvere o detriti possono aggredire o bloccare l’elemento | Limitazioni dei materiali e istruzioni di manutenzione |
| Ingombro | Corpi lunghi o larghi possono interferire con protezioni, raccordi, cavi o porte adiacenti | Disegno quotato e verifica dell’accesso per la chiave |
| Disposizione delle porte | Uno scarico comune può convogliare più portata di un singolo scarico di pilotaggio | Schema della valvola e condizione di scarico simultaneo |
SMC indica di scegliere una conduttanza sonica del silenziatore superiore a quella dell’elettrovalvola e avverte che l’intasamento può ridurre la velocità di scarico e le prestazioni dell’impianto. La verifica della filettatura è quindi necessaria ma non sufficiente. La guida diagnostica all’intasamento dei silenziatori illustra i sintomi che ne derivano sul movimento.
L’unità di confronto utile non è «un silenziatore G1/4 rispetto a un altro». È un percorso di scarico configurato rispetto a un altro con la stessa valvola, pressione, carico, ciclo e condizioni di misura acustica. In questo modo, la compatibilità della filettatura non nasconde una variazione della capacità di portata.
Utilizzate la guida alla scelta dei silenziatori pneumatici per valutare i compromessi tra rumore e contropressione. Quando i cataloghi dei fornitori usano unità di portata differenti, il convertitore di portata può uniformarle, ma le condizioni di riferimento originali devono comunque corrispondere.
Una registrazione controllata per la sostituzione del silenziatore
Il catalogo Parker degli accessori P6M elenca un modello M5 e modelli con filettatura G da G1/8 a G1, con lunghezze complessive da 23 mm a 160 mm. Una registrazione della sostituzione deve quindi controllare sia la connessione sia l’ingombro, aggiungendo poi prove di portata, ambiente e accettazione (Accessori pneumatici Parker).
Utilizzate una riga per ogni silenziatore installato:
| Campo della registrazione | Dato richiesto |
|---|---|
| Macchina e posizione | ID cespite, posizione nel gruppo valvole, numero della porta e funzione della porta |
| Identità della valvola | Costruttore, codice articolo completo, revisione del disegno/manuale |
| Filettatura | Norma di riferimento, designazione esatta, dimensione nominale, passo, interna/esterna, conica/cilindrica |
| Tenuta | Sigillante per filettatura, guarnizione piana, rondella, O-ring, spalla o altra caratteristica documentata |
| Silenziatore precedente | Costruttore, codice articolo completo, condizione e motivo della sostituzione |
| Silenziatore proposto | Codice articolo completo, revisione del disegno, materiale, dimensioni e accesso per la chiave |
| Limiti pneumatici | Fluido, pressione, temperatura, conduttanza/area effettiva/portata e condizioni di prova |
| Ambiente | Acqua, refrigerante, nebbia d’olio, particelle, sostanze chimiche, lavaggio, vibrazioni e calore radiante |
| Installazione | Sigillante o guarnizione approvati, metodo di serraggio, coppia o angolo e restrizioni speciali |
| Accettazione | Controllo delle perdite, tempo di corsa sotto carico, pressione di scarico se critica, metodo acustico e risultato dell’ispezione |
Per una sostituzione A/B ripetibile, registrate almeno tre osservazioni di riferimento prima della rimozione: tempo di corsa o di ciclo sotto carico, condizione dello scarico e identità del componente installato. Se il rumore rientra nei criteri di accettazione, mantenete invariati posizione del microfono, stato della macchina, pressione e condizioni di fondo.
Rifiutate il ricambio o richiedete una valutazione tecnica quando:
- La filettatura si avvia, ma la caratteristica di battuta non corrisponde.
- Il fornitore non può identificare la norma o il codice articolo completo.
- Mancano i dati di portata per un’applicazione con limite sul tempo di ciclo.
- Il corpo ostacola una regolazione, un cablaggio, il raffreddamento, una protezione o un’altra porta.
- Le istruzioni di installazione sono incompatibili con il materiale del corpo valvola o con il metodo di manutenzione approvato.
- La macchina sotto carico modifica velocità, temporizzazione, stabilità o pressione di scarico oltre il limite di accettazione.
L’analisi della portata di scarico delle valvole a 5 vie spiega perché una restrizione sul percorso di scarico possa influire in modo diverso sulle due direzioni di movimento.
FAQ sulle filettature dei silenziatori pneumatici
ISO 228-1 separa le filettature cilindriche di fissaggio dai giunti filettati a tenuta di pressione, mentre SMC offre varianti R e NPT nelle stesse famiglie di corpi dei silenziatori da 1/4, 3/8 e 1/2. Le cinque risposte seguenti riguardano le decisioni di sostituzione che restano da prendere dopo aver individuato la dimensione nominale della porta (ISO 228-1; Serie SMC AN).
Quali prove devono essere incluse nella registrazione di sostituzione di un silenziatore pneumatico?
Registrate i codici articolo della valvola e del silenziatore, le revisioni dei disegni, la designazione esatta della filettatura, la guarnizione, le dimensioni del corpo, la conduttanza o la portata collaudata, i limiti di pressione e temperatura, l’ambiente, il metodo di installazione e i risultati di accettazione. Aggiungete la posizione della macchina e la funzione della porta, affinché lo stesso componente non venga applicato indiscriminatamente a un diverso servizio di scarico.
Perché due silenziatori G1/4 possono produrre comportamenti differenti della macchina?
Perché G1/4 definisce soltanto una famiglia di interfacce e una dimensione nominale. Il materiale fonoassorbente, l’area interna, la lunghezza del corpo, l’attenuazione acustica, la tolleranza alla contaminazione e la portata collaudata possono differire. Il catalogo Festo indica valori di portata differenti per silenziatori G1/8, dimostrando perché la stessa filettatura non garantisca prestazioni di scarico equivalenti.
L’origine dell’apparecchiatura può identificare la filettatura della porta di scarico?
No. Festo cataloga connessioni per silenziatori G, NPT, metriche, a innesto e a cartuccia, mentre SMC offre versioni R e NPT all’interno di una stessa serie. Il Paese e l’origine della macchina possono indirizzare la ricerca dei documenti, ma la sostituzione deve essere determinata dal codice configurato della valvola, dal disegno, dalla marcatura della porta e dalla geometria installata verificata.
Che cosa fare se il ricambio è compatibile, ma il cilindro diventa più lento?
Considerate il silenziatore come una possibile restrizione allo scarico. Confrontate il tempo di corsa sotto carico e la pressione di scarico con il riferimento documentato, quindi controllate portata della valvola, regolatori di velocità, tubazioni, carico e resistenza meccanica. Il nuovo componente può avere la filettatura corretta ma una conduttanza inferiore, oppure un elemento già installato può essere contaminato.
È opportuno pulire e riutilizzare un silenziatore intasato?
Seguite le istruzioni di manutenzione esatte del costruttore. SMC dichiara che i propri silenziatori AN non devono essere smontati e devono essere sostituiti quando l’intasamento riduce la velocità di scarico e le prestazioni dell’impianto. Altre costruzioni possono prevedere regole di manutenzione differenti. Non improvvisate mai la pulizia con solventi o alta pressione senza un’approvazione documentata dei materiali e della sicurezza.
Fonti e riferimenti tecnici
- ASME B1.20.1-2013 (R2018). Filettature per tubi in pollici di impiego generale, comprese NPT e forme correlate. Pagina ufficiale ASME. Consultata il 26 luglio 2026.
- ISO 7-1:1994. Filettature per tubi con giunti a tenuta di pressione realizzata sulla filettatura. L’edizione è stata confermata vigente nel 2026. Pagina ufficiale ISO. Consultata il 26 luglio 2026.
- ISO 228-1:2000. Filettature cilindriche per tubi con giunti nei quali la tenuta di pressione non è realizzata sulla filettatura. L’edizione è stata confermata vigente nel 2022. Pagina ufficiale ISO. Consultata il 26 luglio 2026.
- ISO 261:1998. Piano generale per le filettature metriche ISO M. L’edizione è stata confermata vigente nel 2024. Pagina ufficiale ISO. Consultata il 26 luglio 2026.
- ISO 4414:2010. Regole generali e requisiti di sicurezza per sistemi e componenti pneumatici. Pagina ufficiale ISO. Consultata il 26 luglio 2026.
- Silenziatori SMC serie AN. Opzioni di ordinazione R/NPT, dati di portata, istruzioni di montaggio, limiti ambientali e precauzioni contro l’intasamento. Catalogo ufficiale SMC. Consultato il 26 luglio 2026.
- Silenziatori Festo. Dati su collegamenti, portata, rumore, materiale, pressione, temperatura e dimensioni per diverse famiglie di silenziatori. Catalogo ufficiale Festo. Consultato il 26 luglio 2026.
- Accessori pneumatici Parker. Configurazioni di silenziatori M5 e con filettatura G, corredate di dati dimensionali e applicativi. Catalogo ufficiale Parker. Consultato il 26 luglio 2026.
