เปรียบเทียบชนิดเกลียวของไซเลนเซอร์ลมสำหรับพอร์ตระบายลม

การเลือกชนิดเกลียวของไซเลนเซอร์ลมไม่สามารถพิจารณาจากขนาดพิกัดหรือประเทศต้นกำเนิดของอุปกรณ์เพียงอย่างเดียว การเปลี่ยนอย่างปลอดภัยต้องตรงกับชื่อเรียกเกลียวที่ครบถ้วน รูปทรงของคู่เกลียว อินเทอร์เฟซการซีล คำแนะนำการติดตั้ง และความสามารถในการระบายลม ชิ้นส่วนที่เริ่มหมุนเข้าด้วยมือได้อาจยังมีระยะพิทช์ ความเรียว ซีล หรือพิกัดการไหลไม่ถูกต้อง

ให้มองงานนี้เป็นการเปลี่ยนชิ้นส่วนทางระบายลม ไม่ใช่การทายชนิดเกลียว ตรวจสอบหมายเลขชิ้นส่วนและแบบกำหนดของวาล์วก่อนเสมอ วัดพอร์ตที่ไม่ทราบชนิดเฉพาะเมื่อไม่มีเอกสาร แล้วจึงตรวจสอบอัตราการไหล แรงดันย้อนกลับ ข้อมูลเสียง วัสดุ ช่วงอุณหภูมิ และพื้นที่ติดตั้งของไซเลนเซอร์ที่เสนอ ก่อนอนุมัติใช้งาน

ประเด็นสำคัญ

• ASME B1.20.1, ISO 7-1, ISO 228-1 และ ISO 261 อธิบายตระกูลเกลียวที่แตกต่างกัน
• ป้ายขนาดพิกัดหนึ่งในสี่นิ้วไม่ได้ยืนยันว่าใช้ร่วมกันได้
• ตำแหน่งซีลและวิธีขันเป็นข้อกำหนดเฉพาะของแต่ละผลิตภัณฑ์
• แม้เกลียวถูกต้อง ไซเลนเซอร์ก็อาจมีขนาดเล็กเกินไปหรือไม่เหมาะกับงาน

ตัวเรือนไซเลนเซอร์อาจดูคล้ายกัน แม้ชนิดการต่อ วัสดุ ความสามารถในการไหล และขีดจำกัดการติดตั้งจะแตกต่างกัน

ชื่อเรียกเกลียวใดอยู่บนพอร์ตระบายลมจริง?

ASME B1.20.1 ครอบคลุมรูปแบบเกลียวท่อหน่วยนิ้วสำหรับงานทั่วไป 5 แบบ รวมถึง NPT ขณะที่ ISO 7-1 และ ISO 228-1 กำกับระบบเกลียวท่อคนละประเภท ดังนั้นขั้นตอนแรกในการเปลี่ยนคือค้นหาชื่อเรียกที่ครบถ้วนจากแบบกำหนดหรือคู่มือวาล์ว ไม่ใช่ตีความพอร์ตทุกตัวที่ดูเป็นหน่วยนิ้วว่าเป็น NPT (ASME B1.20.1; ISO 7-1; ISO 228-1)

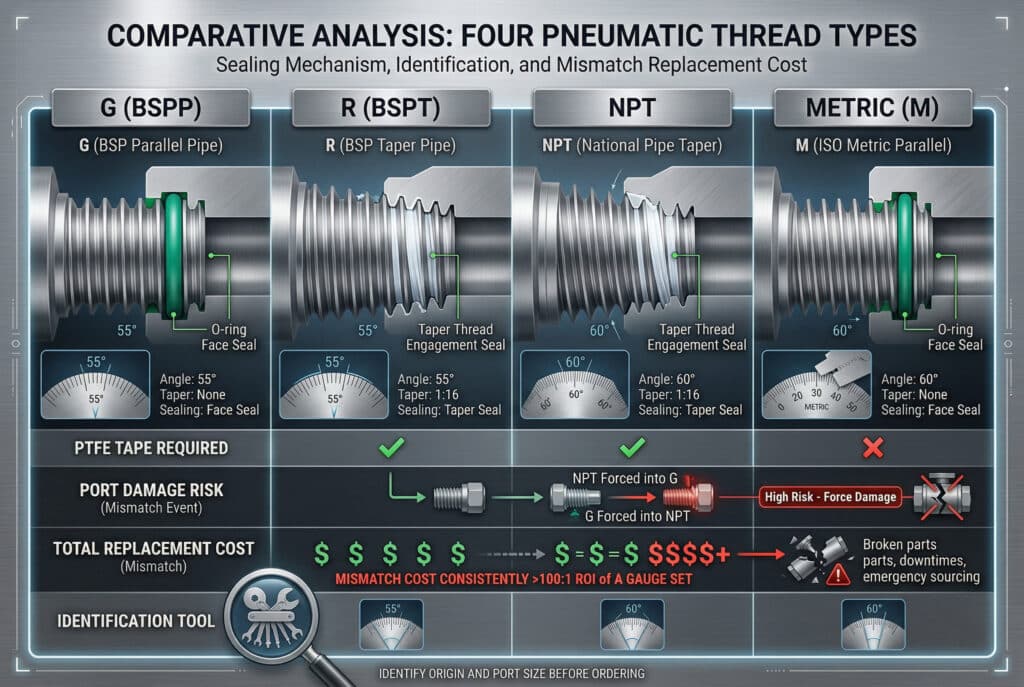

เกลียวสี่กลุ่มที่พบบ่อยในไซเลนเซอร์ลมแบบขันเกลียว ได้แก่:

กลุ่มการต่อ	มาตรฐานอ้างอิง	รูปทรงที่ต้องบันทึก	สิ่งที่ป้ายระบุไม่ได้ยืนยัน
NPT	ASME B1.20.1	เกลียวท่อเรียวหน่วยนิ้ว ต้องบันทึกขนาด NPT ให้ครบถ้วน	การใช้ร่วมกับเกลียว ISO 7 หรือ G
R, Rc, Rp	ISO 7-1	R คือเกลียวนอกเรียว Rc คือเกลียวในเรียว และ Rp คือเกลียวในขนาน	คำเรียกอย่างไม่เป็นทางการว่า “BSP” ระบุคู่เกลียวที่ประกบกันได้
G	ISO 228-1	เกลียวท่อขนานภายนอกและภายในสำหรับการยึด	พื้นผิวซีลแยกต่างหากหรือซีลที่ให้มากับผลิตภัณฑ์
M	ISO 261 ร่วมกับแบบกำหนดผลิตภัณฑ์	เส้นผ่านศูนย์กลางและระยะพิทช์เมตริก เช่น M5 × 0.8	วิธีซีลระบบนิวเมติก ความลึกพอร์ต หรือลักษณะบ่ารองตัวเรือน

ชื่อเรียกเกลียวที่ครบถ้วน คือข้อมูลตระกูลมาตรฐาน ขนาดพิกัด และรูปแบบเกลียวที่ใช้เลือกหรือตรวจสอบข้อต่อคู่ประกบ คำระบุ 1/4, BSP, เมตริก และ ดูเหมือน NPT เป็นรายละเอียดสำหรับสั่งซื้อที่ไม่ครบถ้วน

ISO 261 กำหนดโครงร่างทั่วไปของเกลียวเมตริก M แต่มาตรฐานเกลียวเมตริกทั่วไปไม่ได้กำหนดรายละเอียดทั้งหมดของพอร์ตนิวเมติก แบบกำหนดของวาล์วหรือไซเลนเซอร์ยังต้องแสดงระยะพิทช์ ความยาวเกลียว หน้ารองรับ ซีล และขีดจำกัดการติดตั้ง (ISO 261)

บันทึกหน้าที่ของพอร์ต ชื่อเรียกเกลียว และอินเทอร์เฟซการซีลเป็นสามช่องแยกกัน พอร์ตระบายลม, G1/4 และ ซีลบอนด์ที่บ่า ตอบคำถามคนละเรื่อง การรวมข้อมูลทั้งหมดเป็นคำอธิบายย่อเพียงรายการเดียว ทำให้ชิ้นส่วนทดแทนที่ดูเหมือนเข้ากันได้ทางกลายเป็นการเปลี่ยนที่ควบคุมไม่ได้

คู่มือเกลียวพอร์ตวาล์วนิวเมติก ฉบับละเอียดอธิบายคำศัพท์ NPT, R/Rc/Rp และ G ไว้อย่างครบถ้วน ส่วนขอบเขตในบทความนี้เฉพาะเจาะจงกว่า คือการตรวจสอบไซเลนเซอร์ที่ติดตั้งบนพอร์ตระบายลมของวาล์ว

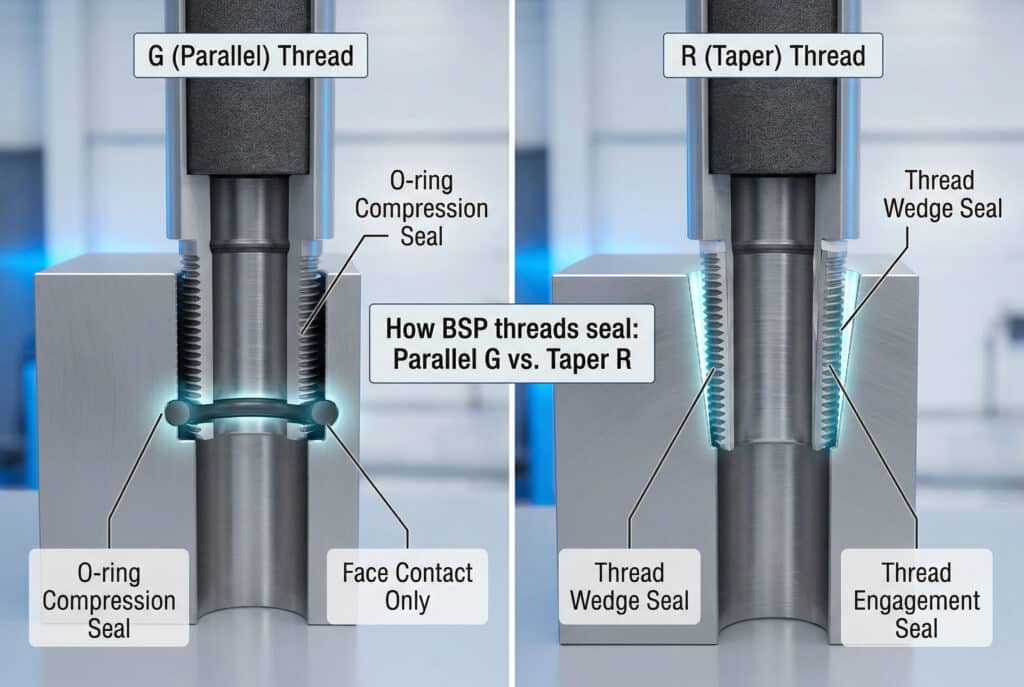

จุดซีลของข้อต่อไซเลนเซอร์แต่ละชนิดอยู่ที่ใด?

ISO 228-1 ครอบคลุมเกลียวท่อขนานขนาด 1/16 ถึง 6 และระบุชัดว่าต้องทำให้แน่นสนิทต่อแรงดันด้วยพื้นผิวนอกเกลียวร่วมกับซีลที่เหมาะสม ส่วน ISO 7-1 ครอบคลุมข้อต่อที่ทำให้แน่นสนิทต่อแรงดันบนตัวเกลียว ตำแหน่งซีลจึงต้องตรงกับแบบพอร์ตและไซเลนเซอร์จริง (ISO 228-1; ISO 7-1)

ความแตกต่างนี้ช่วยป้องกันข้อผิดพลาดที่พบบ่อยสองประการ ประการแรก การพันเทปบนเกลียวขนานไม่สามารถทดแทนบ่า แหวนรอง ปะเก็น หรือร่องรองโอริงที่ขาดหายไป ประการที่สอง เกลียวเรียวที่ต้องใช้สารซีลที่รับรองแล้ว ไม่สามารถติดตั้งอย่างถูกต้องด้วยการเลียนแบบวิธีของผลิตภัณฑ์เกลียว G หรือเกลียวเมตริกที่ซีลบริเวณหน้า

ชนิดการต่อ	แนวซีลแรงดันโดยทั่วไป	สิ่งที่ต้องตรวจสอบก่อนติดตั้ง
NPT	เกลียวเรียวคู่ประกบร่วมกับวิธีซีลที่ได้รับอนุมัติสำหรับชิ้นส่วน	ขนาด NPT ที่ถูกต้อง ระยะขบเกลียว สารซีล วัสดุตัววาล์ว และแรงบิด
ISO 7 R/Rc หรือ R/Rp	ชุดเกลียวคู่ประกบ ISO 7 ร่วมกับวิธีต่อที่ได้รับอนุมัติ	ชื่อเรียกเกลียวนอกและเกลียวใน ขนาด สารซีล ระยะขบเกลียว และแรงบิด
G	แหวนรอง ปะเก็น โอริง หรือพื้นผิวอื่นนอกเกลียวขนานตามที่ผลิตภัณฑ์กำหนด	หน้าพอร์ต บ่า รูคว้าน ซีลที่ให้มา และขีดจำกัดการอัด
M	หน้า บ่า ปะเก็น โอริง หรือลักษณะอื่นตามที่ผลิตภัณฑ์กำหนด	เส้นผ่านศูนย์กลาง ระยะพิทช์ ความลึก รูปทรงหน้ารองรับ ซีล และคำแนะนำการขัน

อย่าอนุมานวิธีซีลจากรูปทรงเกลียวเพียงอย่างเดียว ไซเลนเซอร์บางชนิดมีส่วนหกเหลี่ยมโลหะและข้อต่อเรียว ขณะที่ชนิดอื่นใช้ตัวเรือนเรซิน ซีลแบบยึดติดกับชิ้นส่วน บ่าเมตริกขนาดกะทัดรัด ปลอกแบบเสียบ หรือคาร์ทริดจ์ที่ยึดไว้โดยไม่ใช้เกลียวท่อแบบทั่วไป ต้องยึดแบบกำหนดและคำแนะนำเป็นหลัก

หลักเดียวกันนี้ใช้เมื่อมีอะแดปเตอร์ ข้อต่อวาล์วกับอะแดปเตอร์และข้อต่ออะแดปเตอร์กับไซเลนเซอร์เป็นอินเทอร์เฟซสองจุดที่แยกกัน ต้องระบุและยอมรับทั้งสองจุด อย่าอธิบายชุดประกอบจากปลายไซเลนเซอร์ที่มองเห็นเพียงด้านเดียว

การระบุพอร์ตที่ไม่ทราบชนิดโดยไม่ทำให้เกลียวเสียหาย

SMC มีไซเลนเซอร์ AN202, AN302 และ AN402 ทั้งรุ่น R และ NPT ในขนาดพิกัด 1/4, 3/8 และ 1/2 ดังนั้นตัวเรือนที่มีขนาดใกล้เคียงกันจึงใช้แยกชนิดข้อต่อไม่ได้ ให้เริ่มจากเอกสาร แล้วจึงใช้การวัดแบบไม่ทำลายและเกจที่เหมาะสมเมื่อไม่มีข้อมูลบันทึก (ซีรีส์ SMC AN)

ดำเนินการตามลำดับนี้:

1. อ่านป้ายวาล์ว บันทึกผู้ผลิต ซีรีส์เต็ม รหัสออปชัน และรุ่นแก้ไข
2. ค้นหาแบบกำหนดหรือคู่มือของรุ่นที่ติดตั้งจริง ยืนยันว่าพอร์ตที่ทำเครื่องหมายไว้เป็นพอร์ตระบายลม พอร์ตระบายลมไพลอต พอร์ตระบายลมรวม หรือทำหน้าที่อื่น
3. บันทึกข้อมูลไซเลนเซอร์เดิม ถ่ายภาพป้าย ซีล เกลียว บ่า ตัวเรือน และทิศทางการติดตั้งก่อนทิ้ง
4. ตรวจสอบพอร์ตที่ถอดชิ้นส่วนออกแล้ว มองหาความเรียว หน้าซีลเรียบ รูคว้าน ซีลตกค้าง ความเสียหาย และความลึกเกลียวที่ใช้ได้
5. วัดเส้นผ่านศูนย์กลางและระยะพิทช์ร่วมกัน ใช้เครื่องมือสะอาดและเปรียบเทียบผลกับมาตรฐานหรือแบบกำหนดของผู้ผลิตที่เกี่ยวข้อง
6. ตรวจสอบความเรียวด้วยวิธีที่ถูกต้อง การวัดเส้นผ่านศูนย์กลางภายนอกเพียงตำแหน่งเดียวไม่สามารถแยกรูปทรงขนานออกจากรูปทรงเรียวได้
7. ยืนยันซีลคู่ประกบ ปะเก็นหรือโอริงเดิมอาจค้างอยู่ในพอร์ต ซ้อนกัน แข็งตัว หรือสูญหายไปแล้ว

ห้ามใช้ตัววาล์วเป็นเกจทดลองประกอบ ให้หยุดทันทีหากชิ้นส่วนที่นำมาทดลองฝืด โยก สัมผัสบ่าเร็วกว่าที่ควร หรือต้องใช้ประแจก่อนถึงระยะหมุนเข้าด้วยมือตามเอกสาร สำหรับการตรวจรับหรือการตรวจซ้ำ ให้ใช้ชนิดเกจและวิธีตรวจสอบที่มาตรฐานหรือผู้ผลิตกำหนด

เหตุใดประเทศต้นกำเนิดจึงใช้ระบุชนิดเกลียวได้ไม่ดี?

แค็ตตาล็อกไซเลนเซอร์ของ Festo มีข้อต่อ G ตั้งแต่ G1/8 ถึง G1 ข้อต่อ NPT รุ่นเมตริก M3/M5/M7 ปลอกแบบเสียบ และแบบคาร์ทริดจ์ ผู้ผลิตรายเดียวจึงรองรับอินเทอร์เฟซได้หลายแบบ ทำให้สถานที่ตั้งเครื่องจักร สัญชาติผู้จำหน่าย และรูปลักษณ์ เป็นเพียงข้อมูลช่วยคัดกรอง ไม่ใช่ข้อกำหนด (ไซเลนเซอร์ Festo)

ตระกูลผลิตภัณฑ์จริงแสดงให้เห็นว่าเหตุใดการใช้ภูมิภาคเป็นทางลัดจึงไม่ได้ผล:

ตัวอย่างผู้ผลิต	ชนิดการต่อที่แสดงในแค็ตตาล็อกทางการฉบับเดียวกัน	ข้อควรใช้ในการเลือก
ไซเลนเซอร์ Festo รุ่น U และ AMTE	G, NPT, M3, M5, M7 แบบเสียบ และแบบคาร์ทริดจ์	ใช้รหัสชนิดและแบบกำหนดที่ถูกต้อง
ซีรีส์ SMC AN	รุ่น R และ NPT รวมถึงรุ่นกะทัดรัด M3 และ M5	ตัวเรือนตระกูลเดียวกันอาจซ่อนเกลียวที่ต่างกัน
อุปกรณ์เสริม Parker P6M	รุ่น M5 และผลิตภัณฑ์ G1/8 ถึง G1	ต้องยืนยันทั้งขนาดพอร์ต ขอบเขตตัวเรือน และภูมิภาคของแค็ตตาล็อก

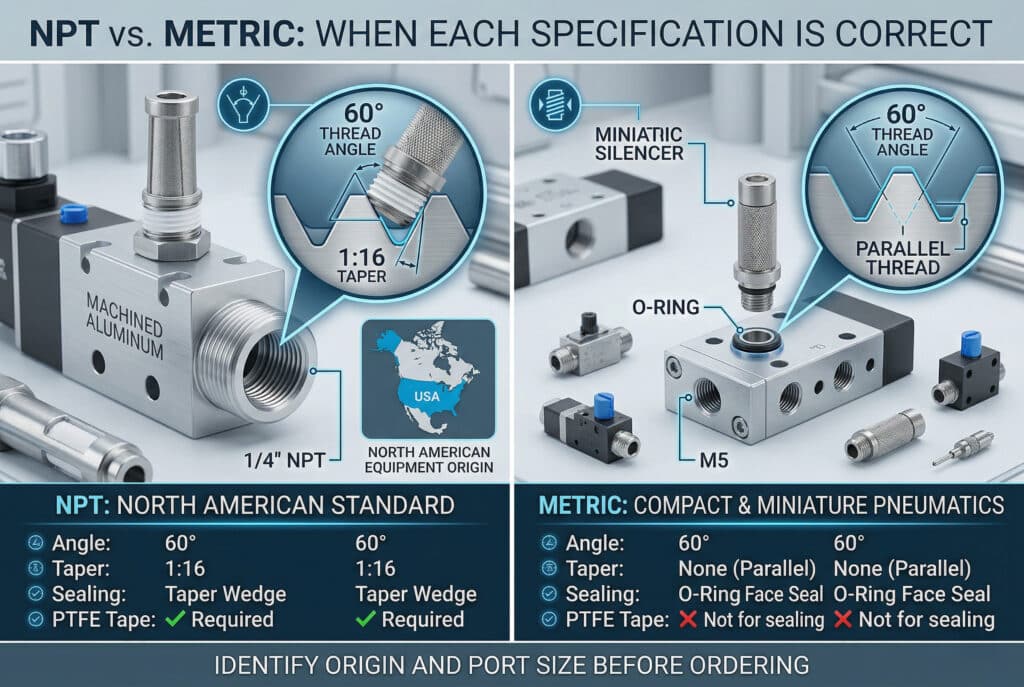

อุปกรณ์จากอเมริกาเหนืออาจใช้ NPT เมตริก G ปะเก็นแมนิโฟลด์ หรือคาร์ทริดจ์เฉพาะผู้ผลิต อุปกรณ์จากยุโรปและเอเชียก็อาจใช้ข้อต่อเหล่านี้ได้หลายชนิดเช่นกัน ผู้สร้างเครื่องจักรจัดหาวาล์วจากทั่วโลก และแมนิโฟลด์ที่นำมาเปลี่ยนอาจไม่เป็นไปตามแบบที่นิยมในภูมิภาคของโครงการเดิม

จัดลำดับความน่าเชื่อถือของหลักฐานดังนี้: แบบกำหนดของรุ่นที่ติดตั้งจริง หมายเลขชิ้นส่วนครบถ้วน คู่มือผู้ผลิต ชิ้นส่วนที่ติดตั้งซึ่งผ่านการตรวจสอบแล้ว รูปทรงที่วัดได้ และสุดท้ายจึงเป็นแนวปฏิบัติของภูมิภาค หากแหล่งข้อมูลสี่อันดับแรกขัดแย้งกัน ต้องตรวจสอบประวัติการแก้ไขหรือการดัดแปลงให้ชัดเจนก่อนสั่งซื้อ

คำแนะนำการติดตั้งใดต้องอ้างอิงจากรุ่นที่ถูกต้องโดยตรง?

SMC ระบุวิธีติดตั้งสามแบบในแค็ตตาล็อกไซเลนเซอร์ฉบับเดียวกัน ได้แก่ ตัวเรือนเรซินให้ขันเพิ่มหนึ่งในสี่รอบหลังเริ่มมีแรงต้าน รุ่นเกลียว M ให้ขันด้วยมือซ้ำได้ไม่เกิน 30° และตัวเรือนโลหะใช้ค่าแรงบิดเฉพาะรุ่น ดังนั้นกฎ “จำนวนรอบหลังขันแน่นด้วยมือ” แบบเดียวสำหรับทุกผลิตภัณฑ์จึงไม่ปลอดภัย (ข้อควรระวังสำหรับซีรีส์ SMC AN)

ก่อนถอด ให้ตัดแยกพลังงานลม ระบายแรงดันออกจากวงจรที่เกี่ยวข้อง และยืนยันว่าเครื่องจักรอยู่ในสภาวะปลอดภัย ISO 4414 ครอบคลุมความปลอดภัยของระบบนิวเมติกในการประกอบ ติดตั้ง ปรับตั้ง ใช้งาน และบำรุงรักษา แต่การประเมินความเสี่ยงและขั้นตอนล็อกเอาต์ของเครื่องจักรยังคงเป็นข้อกำหนดหลักของงาน (ISO 4414)

จากนั้นติดตั้งตามลำดับที่ควบคุมได้:

1. ตรวจพอร์ตวาล์วหารอยแตกร้าวของเกลียว เนื้อวัสดุฉีกขาด หน้ารองรับเสียหาย สารซีลเก่า และเศษปะเก็นที่ค้างอยู่
2. ยืนยันหมายเลขชิ้นส่วนเต็ม ชนิดการต่อ ซีล วัสดุ ช่วงแรงดัน ช่วงอุณหภูมิ และตัวกลางที่อนุมัติของไซเลนเซอร์ใหม่
3. ใช้เฉพาะซีลหรือวิธีต่อที่ผู้ผลิตชิ้นส่วนกำหนด ป้องกันไม่ให้วัสดุหลุดร่อนเข้าไปในทางระบายลม
4. เริ่มหมุนข้อต่อด้วยมือโดยไม่มีแรงด้านข้าง ใช้หน้าประแจที่จัดไว้ ห้ามจับวัสดุพรุนหรือตัวเรือนเรซินเพื่อขัน
5. ขันตามคำแนะนำของรุ่นนั้นโดยตรง ห้ามนำค่าแรงบิดของไซเลนเซอร์โลหะขนาดใหญ่มาใช้กับชิ้นส่วนเรซินขนาดกะทัดรัด
6. จ่ายแรงดันกลับตามขั้นตอนที่เครื่องจักรรับรอง ตรวจข้อต่อ และเดินแอคชูเอเตอร์ตลอดรอบการทำงานขณะรับโหลดตามเกณฑ์ยอมรับ
7. บันทึกหมายเลขชิ้นส่วนที่ติดตั้ง วันที่ ผลการตรวจ และความเปลี่ยนแปลงจากรูปแบบเดิม

การประกอบโดยไม่รั่วเป็นเพียงด่านแรกของการตรวจรับ ไซเลนเซอร์อาจยังแน่นแต่คลายตัวจากแรงสั่นสะเทือน แตกร้าวจากแรงด้านข้าง อุดตันเร็วในละอองน้ำหล่อเย็น หรือจำกัดการไหลของวาล์วจนการเคลื่อนที่เปลี่ยนไป หลักฐานการติดตั้งต้องครอบคลุมการทำงาน ไม่ใช่เพียงไม่มีฟองอากาศที่ข้อต่อ

หลังเกลียวประกอบได้แล้ว ยังต้องตรวจสอบอะไรให้ตรงกันอีก?

ที่แรงดันขาเข้า 6 bar Festo ระบุอัตราการไหล 2,050 l/min สำหรับไซเลนเซอร์พอลิเมอร์ G1/8 รุ่นหนึ่ง และ 1,340 l/min สำหรับรุ่นหล่อขึ้นรูป G1/8 เกลียวที่เหมือนกันไม่ได้ทำให้ข้อมูลอัตราการไหลหรือเสียงเท่ากัน ต้องเปรียบเทียบความสามารถที่ผ่านการทดสอบและเงื่อนไขทดสอบ ไม่ใช่ดูเฉพาะขนาดข้อต่อ (ไซเลนเซอร์ Festo)

ตรวจสอบขอบเขตต่อไปนี้:

หัวข้อการเลือก	เหตุผลที่สำคัญ	หลักฐานที่ควรขอ
ความสามารถในการระบายลม	การจำกัดการไหลอาจทำให้ห้องกระบอกสูบที่กำลังระบายลมคายลมช้าลง	ค่าคอนดักแตนซ์โซนิก พื้นที่หน้าตัดสมมูล หรือข้อมูลอัตราการไหลพร้อมเงื่อนไขทดสอบ
แรงดันย้อนกลับ	แรงดันค้างในทางระบายลดความต่างแรงดันที่ใช้สร้างการเคลื่อนที่	ขีดจำกัดจากผู้ผลิตหรือขีดจำกัดที่วัดได้สำหรับงานนั้นโดยเฉพาะ
เสียงรบกวน	ข้อมูลเสียงเปลี่ยนตามแรงดัน วงจร อัตราการไหล และตำแหน่งวัด	ค่า dB(A) พร้อมแรงดัน ระยะห่าง และวิธีทดสอบ
แรงดันและอุณหภูมิ	วัสดุตัวเรือน ไส้กรอง และซีลมีขีดจำกัดเฉพาะรุ่น	เอกสารข้อมูลของรุ่นที่กำหนดไว้
สิ่งปนเปื้อน	ละอองน้ำมัน น้ำหล่อเย็น น้ำ ฝุ่น หรือเศษวัสดุอาจกัดกร่อนหรืออุดตันชิ้นส่วน	ข้อจำกัดด้านวัสดุและคำแนะนำการบำรุงรักษา
ขอบเขตตัวเรือน	ตัวเรือนที่ยาวหรือกว้างอาจชนการ์ด ข้อต่อ สายไฟ หรือพอร์ตข้างเคียง	แบบกำหนดขนาดและการตรวจสอบพื้นที่ใช้ประแจ
การจัดวางพอร์ต	พอร์ตระบายลมรวมอาจรองรับอัตราการไหลมากกว่าพอร์ตระบายลมไพลอตหนึ่งพอร์ต	ผังวาล์วและสภาวะระบายลมพร้อมกัน

SMC แนะนำให้เลือกไซเลนเซอร์ที่มีค่าคอนดักแตนซ์โซนิกสูงกว่าของโซลินอยด์วาล์ว และเตือนว่าการอุดตันอาจลดความเร็วการระบายลมและสมรรถนะของระบบ ดังนั้นการตรวจสอบเกลียวจึงจำเป็นแต่ยังไม่เพียงพอ คู่มือวินิจฉัยไซเลนเซอร์อุดตัน อธิบายอาการด้านการเคลื่อนที่ที่เกิดขึ้น

หน่วยเปรียบเทียบที่มีประโยชน์ไม่ใช่ “ไซเลนเซอร์ G1/4 หนึ่งตัวเทียบกับอีกตัว” แต่เป็นทางระบายลมที่กำหนดไว้ชุดหนึ่งเทียบกับอีกชุด ภายใต้วาล์ว แรงดัน โหลด รอบการทำงาน และเงื่อนไขวัดเสียงเดียวกัน วิธีนี้ช่วยไม่ให้ความเข้ากันได้ของเกลียวบดบังความเปลี่ยนแปลงด้านความสามารถในการไหล

ใช้ คู่มือการเลือกหม้อพักลม เพื่อพิจารณาสมดุลระหว่างเสียงรบกวนกับแรงดันย้อนกลับ เมื่อแค็ตตาล็อกผู้จำหน่ายใช้หน่วยอัตราการไหลต่างกัน เครื่องมือแปลงหน่วยอัตราการไหล ช่วยปรับหน่วยให้เป็นรูปแบบเดียวกันได้ แต่เงื่อนไขอ้างอิงเดิมยังต้องตรงกัน

แบบบันทึกการเปลี่ยนไซเลนเซอร์ที่ควบคุมได้

แค็ตตาล็อกอุปกรณ์เสริม P6M ของ Parker มีรุ่น M5 หนึ่งรุ่นและรุ่นเกลียว G ตั้งแต่ G1/8 ถึง G1 โดยมีความยาวรวมตั้งแต่ 23 mm ถึง 160 mm ดังนั้นแบบบันทึกการเปลี่ยนต้องควบคุมทั้งชนิดการต่อและขอบเขตตัวเรือน พร้อมเพิ่มหลักฐานด้านอัตราการไหล สภาพแวดล้อม และการตรวจรับ (อุปกรณ์เสริมนิวเมติก Parker)

ใช้หนึ่งแถวต่อไซเลนเซอร์ที่ติดตั้งหนึ่งตัว:

ช่องบันทึก	ข้อมูลที่ต้องระบุ
เครื่องจักรและตำแหน่ง	รหัสสินทรัพย์ ตำแหน่งวาล์วแบงก์ หมายเลขพอร์ต และหน้าที่ของพอร์ต
ข้อมูลวาล์ว	ผู้ผลิต หมายเลขชิ้นส่วนครบถ้วน และรุ่นแก้ไขของแบบกำหนด/คู่มือ
เกลียว	มาตรฐานที่กำกับ ชื่อเรียกที่ถูกต้อง ขนาดพิกัด ระยะพิทช์ เกลียวใน/นอก และเรียว/ขนาน
ซีล	ซีลเกลียว ปะเก็น แหวนรอง โอริง บ่า หรือลักษณะอื่นตามเอกสาร
ไซเลนเซอร์เดิม	ผู้ผลิต หมายเลขชิ้นส่วนครบถ้วน สภาพ และเหตุผลที่เปลี่ยน
ไซเลนเซอร์ที่เสนอ	หมายเลขชิ้นส่วนครบถ้วน รุ่นแก้ไขของแบบกำหนด วัสดุ ขนาด และพื้นที่ใช้ประแจ
ขีดจำกัดระบบนิวเมติก	ตัวกลาง แรงดัน อุณหภูมิ ค่าคอนดักแตนซ์/พื้นที่หน้าตัดสมมูล/อัตราการไหล และเงื่อนไขทดสอบ
สภาพแวดล้อม	น้ำ น้ำหล่อเย็น ละอองน้ำมัน อนุภาค สารเคมี การฉีดล้าง แรงสั่นสะเทือน และความร้อนจากการแผ่รังสี
การติดตั้ง	สารซีลหรือซีลที่อนุมัติ วิธีขัน แรงบิดหรือมุม และข้อจำกัดพิเศษ
การตรวจรับ	การตรวจรั่ว เวลาช่วงชักขณะรับโหลด แรงดันระบายหากมีผลสำคัญ วิธีวัดเสียง และผลการตรวจสอบ

สำหรับการเปลี่ยนแบบ A/B ที่ทำซ้ำได้ ให้เก็บค่าฐานอย่างน้อยสามรายการก่อนถอด ได้แก่ เวลาช่วงชักหรือเวลารอบการทำงานขณะรับโหลด สภาพการระบายลม และข้อมูลชิ้นส่วนที่ติดตั้ง หากใช้เสียงเป็นเกณฑ์ตรวจรับ ต้องคงตำแหน่งไมโครโฟน สภาวะเครื่องจักร แรงดัน และสภาพเสียงพื้นหลังให้เหมือนเดิม

ปฏิเสธชิ้นส่วนทดแทนหรือขอให้ฝ่ายวิศวกรรมทบทวนเมื่อ:

• เกลียวเริ่มหมุนเข้าได้ แต่ลักษณะหน้ารองรับไม่ตรงกัน
• ผู้จำหน่ายไม่สามารถระบุมาตรฐานหรือหมายเลขชิ้นส่วนครบถ้วนได้
• ไม่มีข้อมูลอัตราการไหลสำหรับงานที่มีขีดจำกัดเวลารอบการทำงาน
• ตัวเรือนกีดขวางการปรับตั้ง สายไฟ การระบายความร้อน การ์ด หรือพอร์ตอื่น
• คำแนะนำการติดตั้งขัดแย้งกับวัสดุตัววาล์วหรือวิธีบำรุงรักษาที่อนุมัติ
• เครื่องจักรขณะรับโหลดมีความเร็ว จังหวะเวลา เสถียรภาพ หรือแรงดันระบายเปลี่ยนเกินขีดจำกัดการยอมรับ

บทวิเคราะห์การไหลระบายของวาล์ว 5 ทาง อธิบายว่าเหตุใดการจำกัดทางระบายจึงส่งผลต่อการเคลื่อนที่ด้านหนึ่งต่างจากอีกด้านได้

คำถามที่พบบ่อยเกี่ยวกับเกลียวไซเลนเซอร์ลม

ISO 228-1 แยกเกลียวขนานสำหรับการยึดออกจากข้อต่อเกลียวที่ทำให้แน่นสนิทต่อแรงดัน ขณะที่ SMC มีทั้งรุ่น R และ NPT ในตระกูลตัวเรือนไซเลนเซอร์ขนาด 1/4, 3/8 และ 1/2 ชุดเดียวกัน คำตอบห้าข้อต่อไปนี้มุ่งที่การตัดสินใจเปลี่ยนชิ้นส่วนหลังทราบขนาดพิกัดของพอร์ตแล้ว (ISO 228-1; ซีรีส์ SMC AN)

ควรบันทึกหลักฐานใดไว้ในประวัติการเปลี่ยนไซเลนเซอร์ลม?

บันทึกหมายเลขชิ้นส่วนของวาล์วและไซเลนเซอร์ รุ่นแก้ไขของแบบกำหนด ชนิดเกลียวที่ระบุอย่างครบถ้วน ซีล ขนาดตัวเรือน ค่าคอนดักแตนซ์หรืออัตราการไหลที่ผ่านการทดสอบ ขีดจำกัดแรงดันและอุณหภูมิ สภาพแวดล้อม วิธีติดตั้ง และผลการตรวจรับ พร้อมระบุตำแหน่งบนเครื่องจักรและหน้าที่ของพอร์ต เพื่อไม่ให้นำชิ้นส่วนเดียวกันไปใช้กับงานระบายลมอื่นโดยไม่ตรวจสอบ

เหตุใดไซเลนเซอร์ G1/4 สองตัวจึงทำให้เครื่องจักรทำงานต่างกันได้?

เพราะ G1/4 ระบุเพียงตระกูลอินเทอร์เฟซหนึ่งแบบและขนาดพิกัดเท่านั้น วัสดุพรุนภายใน พื้นที่ทางไหล ความยาวตัวเรือน การลดเสียง ความทนต่อสิ่งปนเปื้อน และอัตราการไหลที่ผ่านการทดสอบอาจต่างกัน แค็ตตาล็อกของ Festo แสดงค่าอัตราการไหลต่างกันสำหรับไซเลนเซอร์ G1/8 จึงยืนยันได้ว่าเกลียวเหมือนกันไม่ได้หมายถึงสมรรถนะการระบายลมเท่ากัน

ประเทศต้นกำเนิดของอุปกรณ์ใช้ระบุเกลียวพอร์ตระบายลมได้หรือไม่?

ไม่ได้ Festo มีไซเลนเซอร์แบบต่อเกลียว G, NPT, เมตริก แบบเสียบ และแบบคาร์ทริดจ์ ส่วน SMC มีทั้งรุ่น R และ NPT อยู่ในซีรีส์เดียวกัน ประเทศและแหล่งที่มาของเครื่องจักรช่วยชี้แนวทางค้นหาเอกสารได้ แต่การเลือกชิ้นส่วนทดแทนต้องยึดหมายเลขชิ้นส่วนวาล์วที่กำหนดไว้ แบบกำหนด เครื่องหมายพอร์ต และรูปทรงจริงที่ตรวจสอบแล้ว

ควรทำอย่างไรหากชิ้นส่วนทดแทนใส่ได้แต่กระบอกสูบเคลื่อนที่ช้าลง?

ให้พิจารณาไซเลนเซอร์ว่าอาจเป็นจุดจำกัดการระบายลม เปรียบเทียบเวลาช่วงชักขณะรับโหลดและแรงดันที่พอร์ตระบายกับค่าฐานที่บันทึกไว้ จากนั้นตรวจสอบอัตราการไหลของวาล์ว วาล์วควบคุมความเร็ว ท่อลม โหลด และแรงต้านทางกล ชิ้นส่วนใหม่อาจมีเกลียวถูกต้องแต่ค่าคอนดักแตนซ์ต่ำกว่า หรือชิ้นส่วนเดิมในระบบอาจปนเปื้อนอยู่แล้ว

ควรทำความสะอาดไซเลนเซอร์ที่อุดตันแล้วนำกลับมาใช้หรือไม่?

ปฏิบัติตามคำแนะนำการบำรุงรักษาของผู้ผลิตสำหรับรุ่นนั้นโดยตรง SMC ระบุว่าไม่ควรถอดแยกไซเลนเซอร์ซีรีส์ AN และควรเปลี่ยนเมื่อการอุดตันทำให้ความเร็วการระบายลมและสมรรถนะระบบลดลง โครงสร้างชนิดอื่นอาจมีข้อกำหนดการบำรุงรักษาต่างกัน ห้ามดัดแปลงวิธีทำความสะอาดด้วยตัวทำละลายหรือแรงดันสูงโดยไม่มีเอกสารรับรองด้านวัสดุและความปลอดภัย

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

• ASME B1.20.1-2013 (R2018) เกลียวท่อหน่วยนิ้วสำหรับงานทั่วไป รวมถึง NPT และรูปแบบที่เกี่ยวข้อง หน้าทางการของ ASME สืบค้นเมื่อ 26 กรกฎาคม 2026
• ISO 7-1:1994 เกลียวท่อที่ทำให้ข้อต่อแน่นสนิทต่อแรงดันบนตัวเกลียว ยืนยันในปี 2026 ว่าฉบับนี้ยังเป็นฉบับปัจจุบัน หน้าทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
• ISO 228-1:2000 เกลียวท่อขนานที่ไม่ได้ทำให้ข้อต่อแน่นสนิทต่อแรงดันบนตัวเกลียว ยืนยันในปี 2022 ว่าฉบับนี้ยังเป็นฉบับปัจจุบัน หน้าทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
• ISO 261:1998 โครงร่างทั่วไปสำหรับเกลียวเมตริก M ตามมาตรฐาน ISO ยืนยันในปี 2024 ว่าฉบับนี้ยังเป็นฉบับปัจจุบัน หน้าทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
• ISO 4414:2010 กฎทั่วไปและข้อกำหนดด้านความปลอดภัยสำหรับระบบและส่วนประกอบนิวเมติก หน้าทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
• ไซเลนเซอร์ซีรีส์ SMC AN ตัวเลือกการสั่งซื้อ R/NPT ข้อมูลอัตราการไหล คำแนะนำการติดตั้ง ขีดจำกัดด้านสภาพแวดล้อม และข้อควรระวังเรื่องการอุดตัน แค็ตตาล็อกทางการของ SMC สืบค้นเมื่อ 26 กรกฎาคม 2026
• ไซเลนเซอร์ Festo ข้อมูลชนิดการต่อ อัตราการไหล เสียง วัสดุ แรงดัน อุณหภูมิ และขนาดสำหรับไซเลนเซอร์หลายตระกูล แค็ตตาล็อกทางการของ Festo สืบค้นเมื่อ 26 กรกฎาคม 2026
• อุปกรณ์เสริมนิวเมติก Parker รูปแบบไซเลนเซอร์เกลียว M5 และ G พร้อมข้อมูลขนาดและการใช้งาน แค็ตตาล็อกทางการของ Parker สืบค้นเมื่อ 26 กรกฎาคม 2026
