氣動消音器排氣口螺紋類型比較
氣動消音器的螺紋類型不能只依公稱尺寸或設備產地選擇。安全的替換品必須符合確切螺紋代號、配合幾何、密封介面、安裝說明與排氣容量。零件即使能用手旋入，仍可能採用錯誤的牙距、錐度、密封方式或流量額定值。
應將這項工作視為排氣元件替換，而不是螺紋辨識測驗。先確認閥門料號與圖面；只有在文件無法取得時，才量測未知的連接口。放行前還要核對候選消音器的流量、背壓、噪音資料、材料、溫度範圍與本體周邊空間。
重點摘要
- ASME B1.20.1、ISO 7-1、ISO 228-1 與 ISO 261 分別定義不同的螺紋系列。
- 公稱四分之一英吋標示不足以證明相容。
- 密封位置與鎖緊方法依個別產品而定。
- 螺紋正確，消音器仍可能尺寸不足或不適用。

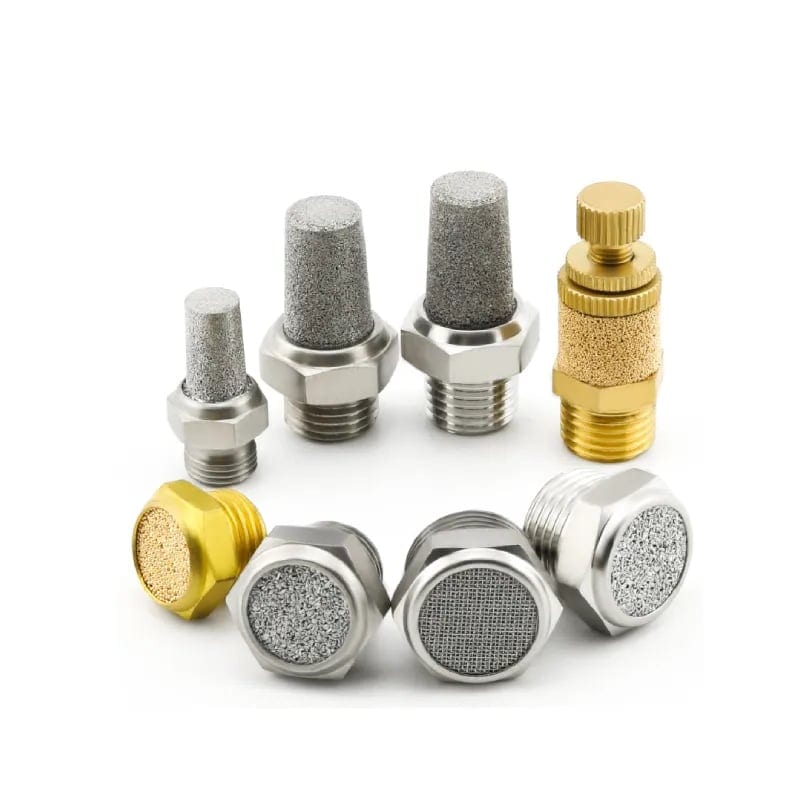

消音器本體外觀可能相似，但連接方式、材料、流量與安裝限制仍可能不同。
排氣口上實際採用哪一種螺紋代號？
ASME B1.20.1 涵蓋 5 種一般用途的英制管螺紋形式，包括 NPT；ISO 7-1 與 ISO 228-1 則分別規範不同的管螺紋系統。因此，替換的第一步應從閥門圖面或手冊找回完整代號，而不是把所有看起來像英制的連接口都當成 NPT（ASME B1.20.1；ISO 7-1；ISO 228-1）。
旋入式氣動消音器常見以下四類接頭：
| 接頭類別 | 依據標準 | 應記錄的幾何 | 標示無法證明的事項 |
|---|---|---|---|
| NPT | ASME B1.20.1 | 英制錐管螺紋；記錄完整 NPT 尺寸 | 與 ISO 7 或 G 螺紋相容 |
| R、Rc、Rp | ISO 7-1 | R 為外錐螺紋；Rc 為內錐螺紋；Rp 為內平行螺紋 | 非正式標示「BSP」能辨識配合組合 |
| G | ISO 228-1 | 內外皆為平行的緊固用管螺紋 | 產品另行提供的密封面或密封件 |
| M | ISO 261 搭配產品圖面 | 公制直徑與牙距，例如 M5 × 0.8 | 氣動密封方式、連接口深度或本體座面特徵 |
完整螺紋代號是選擇或檢查配合接頭時使用的標準系列、公稱尺寸與形式紀錄。1/4、BSP、公制與看起來像 NPT都不是完整的採購說明。
ISO 261 定義公制 M 螺紋的一般規劃，但通用公制螺紋標準並未定義完整的氣動連接口。閥門或消音器圖面仍必須標示牙距、螺紋長度、座面、密封件與安裝限制（ISO 261）。
把連接口功能、螺紋代號與密封介面分成三個欄位記錄。排氣口、G1/4與肩部使用黏合密封墊回答的是不同問題。把三者合併成一個簡寫，就是讓機械上看似可行的替換件變成未受控替代品的原因。
更完整的氣動閥連接口螺紋指南詳述 NPT、R/Rc/Rp 與 G 的術語。本文聚焦於較窄的實務界線：驗證安裝在閥門排氣口上的消音器。
各類消音器接頭在哪裡密封？
ISO 228-1 涵蓋 1/16 至 6 的平行管螺紋，並明確指出氣密必須由螺紋以外的表面配合適當密封件形成。ISO 7-1 則涵蓋在螺紋處形成氣密的接合。密封位置必須符合確切連接口與消音器設計（ISO 228-1；ISO 7-1）。
這項差異可避免兩種常見錯誤。第一，在平行螺紋上加纏止洩帶，不能補出原本缺少的肩部、墊圈、墊片或 O 形環座。第二，需要核准密封劑的錐管螺紋，不能照搬使用端面密封的 G 螺紋或公制產品安裝方法。
| 接頭 | 典型壓力密封界線 | 安裝前必須驗證 |
|---|---|---|
| NPT | 配合錐管螺紋，加上元件核准的密封方法 | 確切 NPT 尺寸、旋合量、密封劑、閥體材料與扭矩 |
| ISO 7 R/Rc 或 R/Rp | ISO 7 配合螺紋組合，加上核准的接合方法 | 內外螺紋代號、尺寸、密封劑、旋合量與扭矩 |
| G | 墊圈、墊片、O 形環，或產品定義在平行螺紋以外的其他表面 | 連接口端面、肩部、沉孔、隨附密封件與壓縮限制 |
| M | 產品定義的端面、肩部、墊片、O 形環或其他特徵 | 直徑、牙距、深度、座面幾何、密封件與鎖緊說明 |
不要只從螺紋幾何推斷密封方式。有些消音器具有金屬六角部與錐螺紋；另一些採用樹脂本體、一體式密封件、緊湊的公制肩部、插入式套筒，或不使用傳統管螺紋固定的匣式設計。應以圖面與說明為準。
裝有轉接頭時也適用同一原則。閥門與轉接頭之間，以及轉接頭與消音器之間，是兩個獨立介面；兩者都要辨識並驗收，不能只用消音器露在外面的那一端描述整個組件。
不損傷螺紋的未知連接口辨識方法
SMC 為 AN202、AN302 與 AN402 消音器列出 R 與 NPT 版本，公稱尺寸皆包含 1/4、3/8 與 1/2。由此可知，相似的本體尺寸無法用來區分接頭。先從文件著手，若沒有紀錄，再採用非破壞性量測與合適量規（SMC AN 系列）。
依下列順序進行：
- 讀取閥門標籤。記錄製造商、完整系列、選配代碼與版本。
- 取得該配置的圖面或手冊。確認標示的連接口是排氣口、先導排氣口、共用排氣口或其他功能。
- 記錄原消音器。丟棄前先拍攝標籤、密封件、螺紋、肩部、本體與安裝方向。
- 檢查空的連接口。查看是否有錐度、平坦密封面、沉孔、殘留密封材料、損傷，以及可用螺紋深度。
- 同時量測直徑與牙距。使用乾淨工具，並將結果與適用標準或製造商圖面比較。
- 用正確方法確認錐度。單一外徑讀值無法區分平行與錐形幾何。
- 確認配合密封件。舊墊片或 O 形環可能留在連接口內、重複疊裝、硬化或遺失。
不得把閥體當成試裝量規。若候選件卡住、晃動、意外抵達肩部，或在達到文件規定的手旋旋合量前就需要扳手，應立即停止。驗收或重複檢查時，使用適用標準或製造商指定的量規類型與檢查方法。
為什麼產地不適合用來辨識螺紋？
Festo 的消音器型錄包含 G1/8 至 G1 的 G 接頭、NPT 接頭、公制 M3/M5/M7 版本、插入式套筒與匣式設計。同一家製造商就能支援多種介面，因此機器所在地、供應商國籍與外觀樣式只能作為篩選線索，不能當作規格（Festo 消音器）。
實際產品系列可說明為何區域捷徑不可靠：
| 製造商範例 | 同一份官方型錄中的接頭 | 選型重點 |
|---|---|---|
| Festo U 與 AMTE 消音器 | G、NPT、M3、M5、M7、插入式及匣式版本 | 使用確切型號代碼與圖面 |
| SMC AN 系列 | R 與 NPT 版本，另有 M3 與 M5 緊湊型號 | 同一本體系列可能隱藏不同螺紋 |
| Parker P6M 配件 | M5 以及 G1/8 至 G1 產品 | 連接口尺寸、本體外廓與型錄地區都要確認 |
北美設備可能採用 NPT、公制、G、歧管墊片或專用匣式接頭；歐洲與亞洲設備也可能使用其中多種接頭。機械製造商從全球採購閥門，而替換歧管也可能不符合原專案的地區慣例。
證據的優先順序應為：確切配置圖面、完整料號、製造商手冊、經確認的已安裝元件、實測幾何，最後才是地區慣例。若前四項資料互相矛盾，應先釐清版本或改裝紀錄，再進行訂購。
哪些安裝說明必須來自確切型號？
SMC 在同一份消音器型錄中提供三種不同安裝方式：樹脂本體在感到阻力後再鎖緊四分之一圈；M 螺紋版本以手重新鎖緊不超過 30°；金屬本體則採用型號限定的扭矩資料。因此，通用的「手緊後再轉幾圈」規則並不安全（SMC AN 系列注意事項）。
拆卸前，先隔離氣動能源、排放受影響迴路，並確認機器處於安全狀態。ISO 4414 涵蓋氣動系統在組裝、安裝、調整、操作與維護方面的安全要求；實際作業仍以機器風險評估與上鎖掛牌程序為準（ISO 4414）。
接著依受控程序安裝：
- 檢查閥門連接口是否有螺紋裂損、材料拉脫、座面損傷、舊密封劑與殘留墊片碎片。
- 確認新消音器的完整料號、接頭、密封件、材料、壓力範圍、溫度範圍與核准介質。
- 只使用元件製造商指定的密封件或接合方法，並避免鬆散材料進入排氣通道。
- 在沒有側向負載的情況下用手起牙。使用原有六角平面，不要夾持多孔材料或樹脂外殼。
- 依確切型號說明鎖緊。不得把大型金屬消音器的扭矩套用到緊湊型樹脂零件。
- 依機器核准程序恢復壓力、檢查接合處，並讓致動器在核准負載下完成運轉循環。
- 記錄已安裝料號、日期、結果，以及相較原配置的任何變更。
組件不漏氣只是第一道驗收關卡。消音器即使保持氣密，仍可能因振動鬆脫、側向負載而破裂、在冷卻液霧中提早堵塞，或限制閥門排氣而改變運動。安裝證據應包含功能表現，而不只是接合處沒有氣泡。
螺紋接合後，還有哪些條件必須相符？
在入口壓力 6 bar 時，Festo 對某款 G1/8 聚合物消音器標示 2,050 l/min，對另一款 G1/8 壓鑄消音器則標示 1,340 l/min。相同螺紋並不代表兩者的流量或噪音資料相同；應比較測試容量與條件，而不只是接頭尺寸（Festo 消音器）。
檢查下列界線：
| 選型欄位 | 重要原因 | 應要求的證據 |
|---|---|---|
| 排氣容量 | 節流可能使致動器腔室排氣變慢 | 聲速流導、有效截面積，或附測試條件的流量資料 |
| 背壓 | 殘留排氣壓力會減少可用於運動的壓差 | 製造商限制或應用專屬的實測限制 |
| 噪音 | 聲音資料會隨壓力、迴路、流量與量測位置改變 | dB(A) 數值以及壓力、距離與測試方法 |
| 壓力與溫度 | 本體、濾材與密封材料具有型號限定的界線 | 對應配置的資料表 |
| 污染 | 油霧、冷卻液、水、粉塵或碎屑可能侵蝕或堵塞濾材 | 材料限制與維護說明 |
| 外廓 | 過長或過寬的本體可能碰到護罩、接頭、電纜或相鄰連接口 | 尺寸圖與扳手操作空間檢查 |
| 連接口配置 | 共用排氣口的流量可能高於單一先導排氣口 | 閥門迴路圖與同時排氣條件 |
SMC 指示使用者選擇聲速流導高於電磁閥的消音器，並警告堵塞會降低排氣速度與系統性能。因此，驗證螺紋是必要條件，卻不足以完成選型。消音器堵塞診斷指南說明了由此造成的運動症狀。
真正有用的比較單位不是「一個 G1/4 消音器對另一個 G1/4 消音器」，而是在相同閥門、壓力、負載、循環與聲音量測條件下，比較一條已配置的排氣路徑與另一條排氣路徑。如此才能避免螺紋相容性掩蓋流量變化。
可利用氣動消音器選型指南評估噪音與背壓取捨。不同供應商型錄使用不同流量單位時，可用流量換算工具統一單位，但原始參考條件仍必須相符。
受控的消音器替換紀錄
Parker 的 P6M 配件型錄列出一款 M5 型號，以及 G1/8 至 G1 的 G 螺紋型號，總長從 23 mm 到 160 mm。因此，替換紀錄必須同時控管接頭與外廓尺寸，再加入流量、環境與驗收證據（Parker 氣動配件）。
每個已安裝消音器各使用一列：
| 紀錄欄位 | 必填內容 |
|---|---|
| 機器與位置 | 資產編號、閥組位置、連接口編號及連接口功能 |
| 閥門識別 | 製造商、完整料號、圖面／手冊版本 |
| 螺紋 | 依據標準、確切代號、公稱尺寸、牙距、內／外螺紋、錐形／平行 |
| 密封 | 螺紋密封、墊片、墊圈、O 形環、肩部或其他有文件記載的特徵 |
| 原消音器 | 製造商、完整料號、狀況與替換原因 |
| 候選消音器 | 完整料號、圖面版本、材料、尺寸與扳手操作空間 |
| 氣動限制 | 介質、壓力、溫度、流導／有效面積／流量及測試條件 |
| 環境 | 水、冷卻液、油霧、粒子、化學品、沖洗、振動與輻射熱 |
| 安裝 | 核准密封劑或密封件、鎖緊方法、扭矩或角度及特殊限制 |
| 驗收 | 洩漏檢查、負載行程時間、關鍵時的排氣壓力、聲音量測方法與檢查結果 |
若要進行可重複的 A/B 替換比較，拆卸前至少記錄三項基準觀察：負載行程或循環時間、排氣狀況，以及已安裝零件的識別資訊。若噪音屬於驗收項目，應固定麥克風位置、機器狀態、壓力與背景條件。
發生下列情況時，應拒絕替換件或要求工程審查：
- 螺紋能起牙，但座面特徵不相符。
- 供應商無法確認標準或完整料號。
- 有循環時間限制的應用缺少流量資料。
- 本體會阻礙調整、配線、冷卻、護罩或其他連接口。
- 安裝說明與閥體材料或核准維護方法衝突。
- 負載運轉時，機器速度、時間、穩定性或排氣壓力超出驗收限制。
五口閥排氣流量分析說明了排氣路徑上的節流為何可能對兩個運動方向造成不同影響。
氣動消音器螺紋常見問題
ISO 228-1 將平行緊固螺紋與氣密螺紋接合分開，而 SMC 在相同的 1/4、3/8 與 1/2 消音器本體系列中同時提供 R 與 NPT 版本。以下五個答案聚焦於已知公稱口徑後仍須判斷的替換事項（ISO 228-1；SMC AN 系列）。
氣動消音器替換紀錄應包含哪些證據？
記錄閥門與消音器料號、圖面版本、完整螺紋代號、密封方式、本體尺寸、聲速流導或測試流量、壓力與溫度限制、環境、安裝方法及驗收結果。另應加入機器位置與連接口功能，避免把同一零件直接套用到不同的排氣工況。
為什麼兩個 G1/4 消音器會讓機器表現不同？
G1/4 只界定一種介面系列與公稱尺寸。消音材質、內部面積、本體長度、降噪能力、污染耐受性及測試流量都可能不同。Festo 型錄中的 G1/8 消音器就有不同流量值，證明相同螺紋不代表排氣性能相等。
設備產地能用來判斷排氣口螺紋嗎？
不能。Festo 型錄同時包含 G、NPT、公制、插入式與匣式消音器接頭，SMC 也在同一系列提供 R 與 NPT 版本。國家與機器產地只能協助搜尋文件；替換仍應以已配置的閥門料號、圖面、連接口標示與經確認的安裝幾何為準。
替換件能裝上，但氣缸變慢時該怎麼辦？
應把消音器視為可能的排氣節流點。將負載行程時間與排氣壓力和書面基準比較，再檢查閥門流量、速度控制器、管路、負載及機械阻力。新零件可能螺紋正確卻流導較低，也可能是既有元件早已受到污染。
堵塞的消音器可以清潔後再使用嗎？
遵循該型號製造商的維護說明。SMC 指出 AN 消音器不得拆解，且堵塞造成排氣速度與系統性能下降時應予更換；其他結構可能有不同維護規定。在沒有材料相容性與安全核准文件前，不得自行以溶劑或高壓清洗。
資料來源與技術參考
- ASME B1.20.1-2013（R2018）。一般用途英制管螺紋，包括 NPT 與相關形式。ASME 官方頁面。查閱於 2026 年 7 月 26 日。
- ISO 7-1:1994。在螺紋處形成氣密接合的管螺紋。2026 年確認此版本仍為現行版本。ISO 官方頁面。查閱於 2026 年 7 月 26 日。
- ISO 228-1:2000。不在螺紋處形成氣密接合的平行管螺紋。2022 年確認此版本仍為現行版本。ISO 官方頁面。查閱於 2026 年 7 月 26 日。
- ISO 261:1998。ISO 公制 M 螺紋的一般規劃。2024 年確認此版本仍為現行版本。ISO 官方頁面。查閱於 2026 年 7 月 26 日。
- ISO 4414:2010。氣動系統與元件的一般規則及安全要求。ISO 官方頁面。查閱於 2026 年 7 月 26 日。
- SMC AN 系列消音器。R/NPT 訂購選項、流量資料、安裝說明、環境限制與堵塞注意事項。SMC 官方型錄。查閱於 2026 年 7 月 26 日。
- Festo 消音器。多個消音器系列的接頭、流量、噪音、材料、壓力、溫度與尺寸資料。Festo 官方型錄。查閱於 2026 年 7 月 26 日。
- Parker 氣動配件。M5 與 G 螺紋消音器的配置、尺寸及應用資料。Parker 官方型錄。查閱於 2026 年 7 月 26 日。
