消音器堵塞對閥與氣缸性能的技術影響
消音器堵塞會限制閥的排氣路徑，使應該排氣的腔室壓力升高，並可能讓氣缸一個方向變慢，同時減少可用於運動的壓力推力差。 請用動態壓力與行程時間量測確認故障。 消音器外觀看起來髒，或排氣聲變小，本身都不能作為證明。
本文把消音器視為完整排氣迴路中的一個元件。 如需更廣泛的噪音控制與選型主題，請參閱 氣動消音器指南. 本文更聚焦的任務，是把消音器堵塞與閥、流量控制、管路、緩衝及機械故障區分開來。
重點摘要
- Festo 列出的 G1/8 消音器，在 6 bar 入口壓力下流量為 1,340 至 2,050 L/min。
- 排氣壓力會作用在相對的有效面積上，降低氣缸淨推力。
- 在相同帶載循環下，用相同且確認良好的零件與疑似故障消音器比較。
- 使用狀態式服務，不要採用通用更換週期。

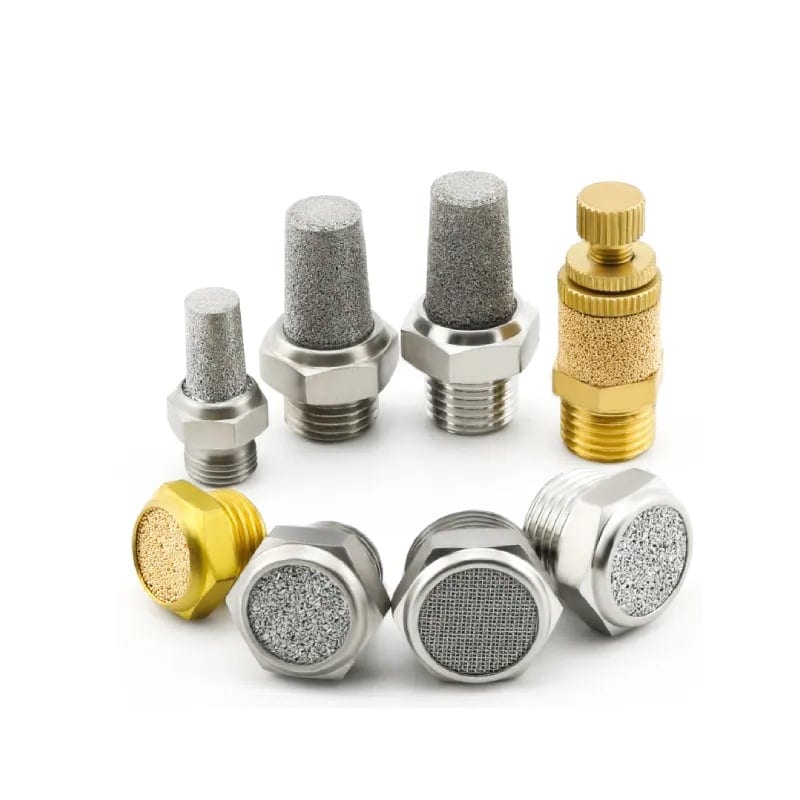

本文的 燒結青銅氣動消音器系列 說明了為何只看外觀並不足夠。 外觀相似的螺紋零件可能使用多孔金屬、金屬網或可調元件，而每種結構都有自己的可清潔性與流量額定值。
消音器堵塞會改變氣動迴路的什麼？
Festo 2024 年 Silencer U 型錄列出 一款 G1/8 壓鑄型號為 1,340 L/min，G1/8 聚合物外螺紋型號為 2,000 L/min, 兩者都在 6 bar 入口壓力下量測。 因此，在考慮污染前，相同的公稱連接也可能代表不同的潔淨狀態容量 (Festo Silencer U, 2024).
消音器堵塞 是污染、變形、結冰或物理堵塞，使可用排氣導通能力低於工作循環需求的狀態。 限制位於閥排氣通道的下游，但壓力影響會出現在上游，即氣缸腔室與堵塞出口之間。
排氣背壓 是應向大氣排氣的腔室或通道內保留的壓力。 當它超過迴路設計的水準，並改變推力、速度或排氣時間時，就成為故障。
氣缸伸出時，一個腔室接收供氣，另一個腔室排氣。 縮回時，兩者角色互換。 因此，排氣端口 EA 的限制可能比 EB 更明顯地影響其中一個方向。 共用歧管消音器可能影響數個閥或兩個方向，取決於歧管內部配置。
請先從變慢的方向開始。 如果只有縮回變慢，請追蹤縮回時使用的缸底端排氣路徑。 如果兩個方向同時變慢，請先檢查共用排氣硬體、共用供氣壓力與機械負載，再歸咎於某一個局部消音器。
不能透過螺紋尺寸或顏色診斷消音器堵塞。 應透過排氣路徑壓力－時間行為的可重複變化來診斷。 這項區分可以避免在故障位於致動器之外時不必要地更換氣缸。
排氣背壓如何降低速度與淨推力？
Festo 表示，背壓會形成反向力，尤其在使用排氣流量控制或排氣端口受限時更為明顯。 其指南也警告，摩擦會隨潤滑、工作壓力、背壓與密封設計改變，因此通用的推力損失百分比不能移植到不同設備 (Festo 一般工作條件, 2022).
對於運動中的雙作用氣缸，實用的力平衡為：
其中， 是扣除外部負載與加速度要求前可用的力。 與 是運動期間在氣缸兩個端口量得的壓力。 與 是該方向的有效活塞面積，而 是已安裝機械系統的阻力。
請使用一致的單位系統。 MPa 壓力乘以 mm² 面積，所得力的單位為牛頓。 當兩側都以大氣為共同參考時，可以使用表壓。 單桿氣缸的伸出與縮回使用不同面積，因此相同排氣壓力在兩個方向造成的推力損失不相同。
速度會改變，是因為排氣腔室無法以活塞運動所要求的速率排空。
空氣排出得更慢。 壓力滯留在活塞後方，使有效壓差縮小。 運動因此穩定在較低速度，或變得對負載敏感。 確切變化取決於完整迴路，而不是假設的「堵塞 50%」標籤。
本文的 氣缸推力損失計算 詳細推導兩個腔室的方程式。 如需更廣泛區分供氣壓降與排氣壓力，請參閱 氣動背壓指南.
哪些量測可以確認消音器堵塞？
ISO 6358-1 定義氣動元件流量特性的穩態測定方法，而 ISO 6358-3 依已知特性的元件與管路計算系統行為。 這些標準支持以量測為基礎的結論：一次目視檢查無法辨識已安裝迴路中是哪一個串聯限制在控制結果 (ISO 6358-1, 2013; ISO 6358-3, 2014).
每次比較都使用相同的帶載循環：
確認良好的替換測試 是只把疑似故障消音器換成相同且已確認零件的受控比較。 保持其他所有設定不變，就能把壓力與時間的變化歸因於該元件。
- 記錄設備狀態、有效負載、供氣壓力、調壓器設定、流量控制位置、緩衝設定與空氣溫度。
- 分開量測伸出與縮回時間。
- 記錄運動期間的閥入口壓力。
- 在相同時間基準下記錄氣缸兩個端口的壓力。
- 依設備程序停機、隔離並釋放儲存的氣動能量。
- 用相同、乾淨且確認良好的零件更換疑似故障消音器。
- 不改變其他設定，重複相同的帶載循環。
最有力的確認必須具方向性且可重複：只有消音器變更後，排氣腔室壓力下降，受影響的行程時間才回到既有基準附近。 如果壓力與時間都沒有改善，消音器就不是主要限制。
不要把開放排氣當作預設測試。 拆除消音器可能讓人員暴露於危險噪音、排出的油霧、粒子或意外的致動器速度。 符合額定且確認良好的替換件，可以在隔離測試變數的同時維持預期排氣功能。 ISO 4414 從系統層級涵蓋氣動系統危害與維護考量 (ISO 4414, 2010).
ISO 20145:2026 現在定義穩態與排放兩種排氣消音器聲壓量測方法。 這項區分也說明了為何只聽聲音是薄弱的堵塞指標：較小的排氣脈衝可能伴隨限制，但聲壓等級不能直接量化剩餘氣動導通能力 (ISO 20145, 2026).
對高循環設備保留兩個基準：帶載行程時間與排氣端口壓力。 循環時間趨勢表示性能發生變化。 同步壓力曲線則能指出變化發生在供氣路徑、排氣路徑或機械部分。
把消音器堵塞與其他限制區分開來
SMC 公布其 AN 標準消音器系列的有效面積為 35 至 960 mm², 而緊湊型與高降噪型變體使用不同數值。 這種型號差異說明，疑似限制必須與確切料號及主動流路比較，而不是拿另一個只有螺紋相同的消音器比較 (SMC AN 系列, 查閱於 2026 年).
例如，兩個 1/4 英吋螺紋相互匹配，只能證明連接相容。 這不能證明兩者具有相同的潔淨狀態導通能力、降噪效果或污染耐受度。
| 慢速行程期間的量測 | 最可能的解讀 | 下一個隔離步驟 |
|---|---|---|
| 閥入口壓力急劇下降 | 上游 FRL、供氣管、支路或共用歧管受到限制 | 在相同需求下逐段向上游量測 |
| 入口壓力穩定但驅動端口壓力偏低 | 閥供氣路徑、接頭、管路或供氣側流量控制受限 | 比較疑似元件前後緊鄰位置的壓力 |
| 驅動壓力足夠但排氣端口壓力偏高 | 排氣側流量控制、閥通道、管路、接頭或消音器受限 | 先替換消音器，再向上游移動檢查 |
| 換上確認良好的消音器後排氣壓力下降且時間改善 | 拆下的消音器是主要限制 | 檢查污染來源與替換相容性 |
| 換上確認良好的消音器後排氣壓力仍偏高 | 限制位於消音器上游，或替換件尺寸不足 | 檢查排氣側節流、閥路徑、轉接件與共用排氣 |
| 兩個腔室壓力看似正常但運動仍然緩慢 | 負載、對準、導引件、緩衝器、密封件或機械摩擦可能控制運動 | 在安全的情況下將致動器與外部機構分離 |
即使排氣連接相配，閥本身仍可能受限。 請使用 端口尺寸與內部孔口分析 以及 閥壓降方法.
排氣側節流控制值得特別注意。 它會刻意保留排氣壓力以穩定運動。 如果消音器安裝在下游，兩個限制會串聯作用。 不要為了補償堵塞元件而打開流量控制器後就維持該設定；請更換或維修故障元件，再恢復並驗證原本的速度設定。 本文的 進氣節流與排氣節流指南 說明這項控制界線。
哪些損傷主張具有物理依據？
Parker 依工作壓力與有效面積定義氣缸推力，而 Festo 表示排氣背壓會部分抵消有效力。 這些來源支持運動變慢與可用推力降低的判斷。 但不能證明每個堵塞的消音器都會造成閥座侵蝕、彈簧疲勞、閥體裂紋、電磁鐵過載或氣缸過熱 (Parker 工程資料, 查閱於 2026 年; Festo, 2022).
直接影響比較簡單：
- 排氣腔室內的殘留壓力升高;
- 活塞兩側的壓力推力差減少;
- 行程時間延長或呈方向差異;
- 排氣側節流行為改變;
- 連接容積排氣延遲，包括共用排氣路徑的下游管路、歧管或先導通道;
- 可能無法符合設備已驗證的時間或壓力驗收限制.
損傷需要更多證據。 請將量得的壓力、溫度、工作條件與切換行為，與確切閥、氣缸及消音器規格比較。 如果超過某項限制，請記錄超出的幅度與持續時間。 沒有這些量測，嚴重的失效機制只是推測。
與安全相關的排氣需要單獨處理。 安全洩壓或儲存能量釋放路徑上的堵塞附件，可能延遲降壓。 不要只因螺紋尺寸相同，就在安全功能上替換通用消音器。 請使用核准的元件配置，並依安全程序驗證設備所需的排氣時間。
污染與服務策略
Norgren 2024 年 MA/MB 型錄指出有一種 可清潔的黃銅網狀元件 並公布型號專用的 Cv 與聲導通量數值。 Festo 則公布具有不同潔淨狀態流量額定值的多孔青銅與聚乙烯版本。 這些製造商區分表示，是否允許清潔取決於料號，而不是「金屬消音器」或「塑膠消音器」這些通用說法 (Norgren MA/MB, 2024; Festo Silencer U, 2024).

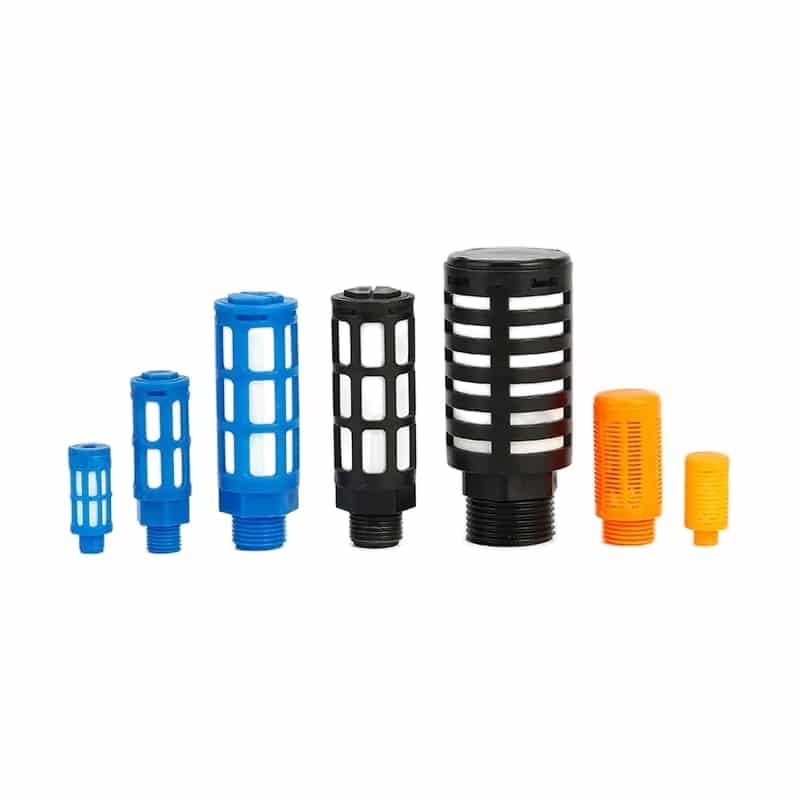

本文的 塑膠氣動消音器系列 展示另一種常見結構。 多孔聚合物、燒結金屬、金屬網與排氣清潔器濾芯，不應共用同一種清潔溶劑或服務規則。
常見污染路徑包括：
- 刻意潤滑或壓縮機污染造成的帶油;
- 液態水與腐蝕產物;
- 管垢、密封件碎片、螺紋碎屑或劣化軟管粒子;
- 周圍設備環境中的粉塵、冷卻液、沖洗殘留物、黏著劑霧或製程粉末抵達出口，從外側堵住元件;
- 水分殘留且排氣冷卻到低於允許條件時形成的冰.
Norgren 指定其 MA/MB 供氣必須足夠乾燥，以防止低於 2°C. 這是型號系列的條件，不是每個安裝環境的通用結冰門檻。 選擇修正措施前，請檢查所選消音器的介質、溫度、材料與清潔說明。
請使用狀態式服務：
| 條件 | 處置 |
|---|---|
| 元件可清潔、清潔方法已核准且本體未損傷 | 依製造商要求清潔、完全乾燥，並重新測試流量行為 |
| 拋棄式或不可維修的結構 | 更換確切核准零件或文件化的等效品 |
| 本體裂紋、螺紋變形、擴散器損傷、腐蝕或材料相容性不明 | 更換；不要嘗試復原 |
| 清潔無法恢復壓力與行程時間基準 | 更換並檢查上游污染來源 |
| 短工作週期內反覆堵塞 | 檢討空氣處理、潤滑、環境暴露與共用排氣設計 |
絕不要把拆下的元件朝向人員吹氣，也不要重新安裝沾有溶劑的消音器。 請先隔離設備並降壓。 請確認清潔劑、乾燥方法與處置路徑，都獲確切材料與所捕集污染物允許。
更換消音器可以修正限制，但不能修正原因。 拍照並保留拆下的元件，記錄哪一面受到污染，以及現場存在的介質。 污染集中在內側表面，表示應朝氣動迴路調查；污染位於外側表面，則表示應朝周圍製程調查。
維護團隊應如何設定驗收標準？
Festo 的 G1/8 Silencer U 變體涵蓋 1,340、2,000 與 2,050 L/min 在型錄所述的 6 bar 入口條件下。 因此，只按螺紋替換，可能在服務開始前就改變潔淨狀態性能。 驗收標準應維持已安裝的循環結果，而不只是連接尺寸 (Festo Silencer U, 2024).
每條受服務的排氣路徑都記錄以下欄位：
- 閥與消音器完整料號;
- 排氣端口識別，例如 EA、EB 或共用排氣;
- 螺紋標準與配置後的轉接件;
- 公布流量值與其測試條件;
- 正常帶載伸出與縮回時間;
- 在確切帶載行程期間，以一個同步時間基準擷取的閥入口與兩個氣缸端口壓力曲線;
- 流量控制與緩衝設定;
- 空氣品質、潤滑狀態、溫度與可見污染;
- 清潔方法或替換零件;
- 服務後的壓力與時間結果.
避免通用的每月或每年更換規則。 乾淨外罩、乾燥空氣與低循環不會像含油、含塵、高循環排氣那樣使元件老化。 先依製造商的檢查指南開始，再根據量得的漂移與觀察到的污染縮短或延長內部週期。
當設備符合文件化的帶載行程時間、排氣端口壓力回到驗收範圍，且沒有出現新的噪音、洩漏或運動不穩定時，替換才算通過。 如果管路與接頭也變更，請使用 軟管與接頭流量指南 把這些變數保留在驗收紀錄中。
消音器堵塞常見問題
Festo 列出三種 G1/8 消音器結構，範圍介於 6 bar 入口壓力下的 1,340 至 2,050 L/min. 這種差異就是本文答案不採用通用背壓限制、清潔次數與更換週期的原因。 確切零件、流向、污染、工作循環與量得的壓力曲線才是決策依據。
消音器堵塞會降低氣動氣缸的推力嗎？
會。排氣腔室保留的壓力會作用在相對的有效活塞面積上，降低淨壓力推力。 實際程度取決於量得的排氣壓力、氣缸幾何形狀、運動方向與摩擦。 請計算兩個腔室的壓力－面積項目，不要把通用百分比套在氣缸理論推力上。
為什麼消音器堵塞只會讓氣缸一個方向變慢？
每個運動方向使用不同的閥供氣與排氣路徑。 裝在 EA 的消音器可能影響經由 EA 排氣的行程，而 EB 仍然正常。 請追蹤慢速方向的主動閥芯狀態與氣缸腔室，再量測運動期間該腔室的壓力。
拆除消音器是安全的診斷測試嗎？
不應作為預設程序。 開放排氣可能增加噪音、釋放油霧或粒子，也可能讓致動器意外加速。 請隔離儲存能量，再以相同且確認良好的消音器替換。 任何開放排氣測試都需要針對設備的風險評估與受控測試程序。
所有氣動消音器都可以清潔後重複使用嗎？
不可以。Norgren 指出特定黃銅網狀型號可以清潔，但這項許可不會自動適用於多孔塑膠、燒結金屬、紙質或排氣清潔器元件。 請遵循確切製造商的材料與清潔說明。 損壞、不可維修或與化學品不相容的零件應更換。
更換堵塞的消音器後應量測什麼？
在記錄閥入口壓力、兩個氣缸端口壓力與行程時間的同時，重複相同的帶載伸出與縮回循環。 保持流量控制器、緩衝器、供氣設定與負載不變。 當受影響的排氣壓力與時間回到設備文件化的驗收範圍，替換才算有效。
