氣動消音器的工程原理:擴散與吸收

氣動消音器的擴散與吸收,並不是在兩種互斥產品之間做單純選擇。消音器可能把集中的排氣射流分散,利用膨脹空間或穿孔通道改變壓力波,在多孔介質中耗散聲能,或把這些機制結合起來。選型必須在明確的測試條件下,同時比較聲學與排氣性能。

例如,Festo 對一款 G1/8 UC 消音器列出 59 dB(A) 與 1,700 L/min;聲音是在 6 bar 對大氣、距離 1 m 下量測,流量則是在上游 6 bar 下量測(Festo UC)。這些數值之所以有用,是因為測試條件與數值不可分開。「安靜」這個單獨標籤沒有同等證據。

重點摘要

  • 一款 G1/8 Festo UC 型號在 6 bar 下額定為 59 dB(A) 與 1,700 L/min。
  • 擴散會分散射流;多孔介質則增加黏性與熱損失。
  • 混合式設計結合流量分布、反應式幾何與耗散。
  • 應把聲學與流量、排氣時間及接口壓力一起比較(Festo UC)。

氣動消音器是安裝在閥門、氣缸或其他氣動排氣接口上的元件,用來降低壓縮空氣排放至大氣時產生的聲音,也稱為排氣消音器。本文說明相關機制與測試證據。如需安裝、污染及一般尺寸選擇指南,請參閱較完整的氣動消音器選型指南

氣動消音器的擴散與吸收究竟代表什麼?

2013 年的一項研究把燒結青銅建模為等效流體,並量測其在瞬態氣動排氣期間的插入損失。同一種材料既能透過許多孔隙重新分配流量,也能耗散聲能。因此,證據支持以機制描述,而不是嚴格分成兩類的分類方式(Journal of Sound and Vibration)。

在實際氣動硬體中,三種機制經常重疊:

機制消音器內部改變了什麼主要工程後果
擴散式流量分布把一股集中的射流分成許多較小通道,或分散到更大的出口面積降低局部射流速度,讓排放不再集中
反應式衰減腔室、面積變化、穿孔與封閉體積反射或重新導向壓力波由幾何形狀控制、隨頻率變化的衰減
耗散式吸收黏性剪切與熱交換在多孔或纖維介質中發生聲能轉換成少量熱,同時增加流動阻力

「擴散」描述排氣路徑發生了什麼,而「吸收」描述能量損失機制。兩者不在同一個分類層級上對立。燒結金屬元件可以同時執行兩種功能,腔室式設計也能在空氣進入多孔介質前增加反應式衰減。

這項區分為什麼對 RFQ 重要?與其要求一個「擴散式消音器」,不如定義接口、壓力、排氣脈衝、允許排氣時間、所需聲學指標、材料及污染暴露。供應商才能確認哪些內部機制符合要求。

氣動排氣噪音從哪裡來?

2013 年瞬態排氣研究的動機,是氣動離合器與煞車系統釋放高壓空氣,而不是穩定如風扇的流動。這個背景很重要:閥門快速開啟會造成變化中的壓力比、短暫的高速射流、寬頻湍流,以及隨氣室排空而衰減的壓力波。

當方向閥把加壓致動器氣室連接到排氣口時,事件就開始了。如果下游與上游的壓力比低到足夠程度,流量可能在最窄的有效通道處達到阻塞流。之後,即使進一步降低下游壓力,質量流量也不會再按比例增加。氣動阻塞流指南會詳細說明這項限制。

量測到的聲音可能來自多個來源:

  • 排氣射流與周圍空氣之間的湍流混合;
  • 高壓比排放期間與衝擊波相關的結構;
  • 閥腔、接頭與管路中的壓力脈動;
  • 腔室或配管中的共振;
  • 氣缸端蓋或機台結構的機械撞擊。

消音器主要作用於氣動排氣的聲音貢獻。如果加裝消音器後量測值幾乎沒有改變,請檢查活塞撞擊、護罩鬆動或結構傳遞振動。氣缸緩衝與排氣節流速度控制,可能比要求消音器解決錯誤問題更適合處理機械撞擊。

擴散與反應式幾何如何改變壓力波路徑?

Festo UC 系列說明了為什麼幾何與測試條件必須放在一起:其螺紋型號的公布流量從 1,700 到 3,200 L/min,而指定 6 bar 條件下的聲壓值維持在約 59 至 60 dB(A)。較大的通道可以維持流量,不代表只留下單一開放射流。

擴散結構會把排放分到許多通道,或把排放分布在較大表面上。在相同瞬時體積流量下,較大的有效出口面積會降低平均出口速度。實際流動具有可壓縮性且處於非穩態,因此這項關係只是設計方向,而不是完整的消音器模型。

反應式特徵的工作方式不同。膨脹空間、穿孔管、側腔或聲阻抗的突然變化,可以反射並重新分配部分壓力波。效果會隨頻率與幾何形狀變化。降低一個頻帶的同時可能改變另一個頻帶,這也是為什麼單一 A 加權數值無法揭露完整機制。

混合式氣動消音器的機制圖 垂直圖示顯示瞬態排氣脈衝依序通過流量分布、反應式幾何、多孔耗散介質與分散式大氣出口。實際消音器可能採用一個或多個階段。 一個排氣事件,可能包含多種機制 瞬態入口脈衝 加壓氣室快速連接到大氣 1 · 分布流量 把一股集中的射流分成許多較小路徑 2 · 改變波的路徑 膨脹空間與穿孔形成反應式效果 3 · 耗散聲能 黏性與熱損失在多孔介質中發生 分散排氣至大氣
這是機制圖,不是通用剖面圖。實際消音器可能採用一個階段,或結合擴散、反應式與耗散特徵。

多孔介質如何耗散聲能?

2013 年的燒結青銅論文把 Ergun 壓降表示式與等效流體聲學模型結合,再把預測與量得的插入損失比較。這個方法清楚呈現核心取捨:互相連通的孔隙網路產生聲學損失,同時也透過相同結構阻礙瞬態排氣流動。

當空氣在狹窄、曲折的孔隙中振盪並流動時,速度梯度會產生黏性剪切。空氣與固體孔壁之間的熱傳遞則增加熱損失。因此,聲波在大量排氣通過元件時失去能量。

只看材料本身能預測性能嗎?不能。相關變數包括:

  • 開放孔隙率與孔徑分布;
  • 元件厚度與暴露表面積;
  • 曲折度與滲透率;
  • 外殼幾何與介質後方的支撐結構;
  • 污染、冷凝水、油及顆粒負載;
  • 壓力、脈衝持續時間及聲源的頻率內容。

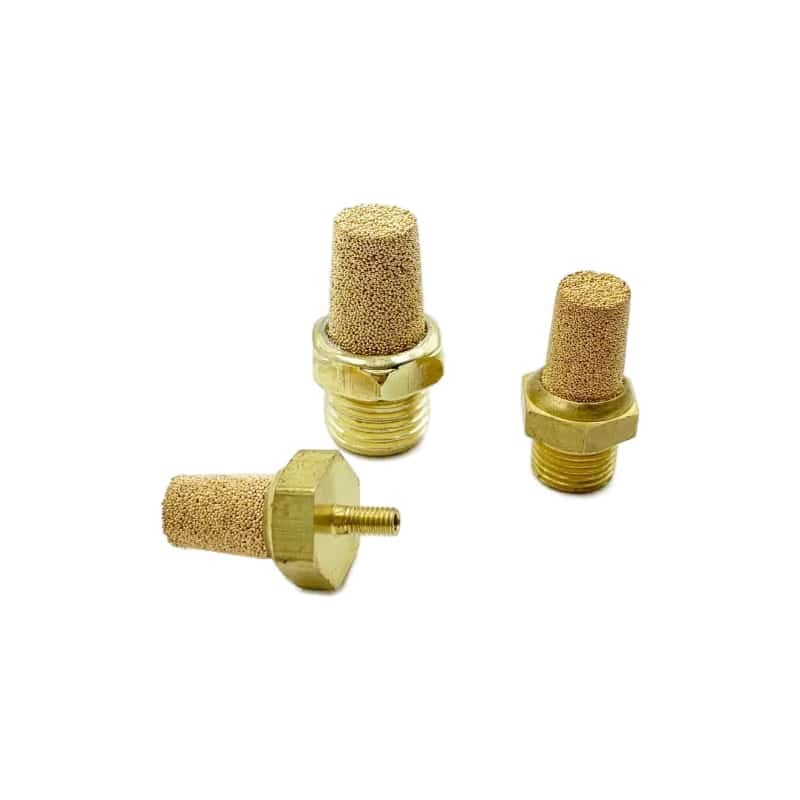

具有多孔元件與螺紋底座的燒結青銅氣動消音器

燒結青銅元件透過互相連通的孔隙分布排氣。其聲學行為與壓力損失,都源自同一個多孔結構。

更細或更厚的多孔元件可能增加耗散,但也可能減慢氣室排空。污染會堵塞孔隙,使操作點隨時間改變。如果維修後排氣性能改變,應量測閥門接口壓力與循環時間,再判斷氣缸或方向閥是否失效。背壓指南說明排氣路徑受限造成的系統後果。

為什麼實際消音器會結合兩種機制?

一項2023 年 Applied Acoustics 實驗把多孔聚氨酯與受鯊魚鰓啟發的狹縫結構結合。相較於對照消音器,受測仿生設計使噪音降低約 6 dB,但排氣時間增加約 2%。這些是特定原型的結果,但說明了混合式設計為何具有吸引力。

一個階段可以分布入口射流,另一個階段可以產生反應式效果,而多孔材料則能耗散剩餘聲能。外殼也會保護介質,並建立有效的入口與出口面積。在緊湊型螺紋元件中,這些功能很難完全分離。

混合化不保證產品更好。6 dB 與 2% 來自一種實驗配置與測試安排(Applied Acoustics),不能轉用到不同接口尺寸、材料、閥門、壓力或工作循環。

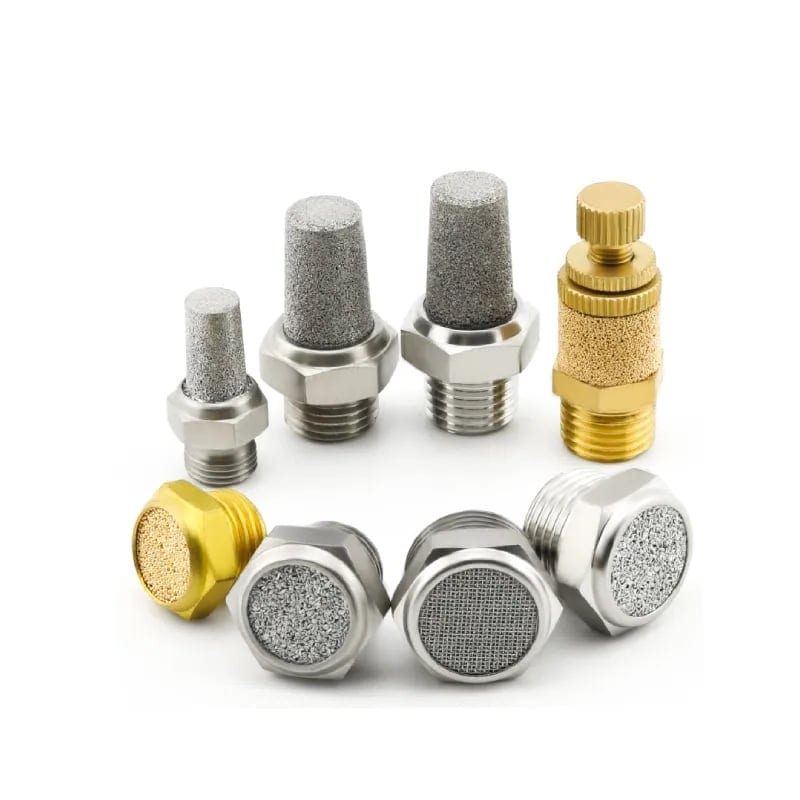

展示不同多孔元件與出口結構的氣動消音器系列

商用消音器採用不同的多孔元件、外殼及出口面積。僅憑外觀無法確定插入損失或流量能力。

因此,工程問題不是「哪種機制最好?」而是「哪種經過測試的結構,能在不造成不可接受的排氣限制、污染敏感度、尺寸或維護負擔下,滿足聲學要求?」

哪些數值能讓兩個氣動消音器具備可比性?

Festo 列出一款 G1/8 UC 消音器的 59 dB(A) 與 1,700 L/min,而其U 系列列出一款 G1/4 型號的 76 dB(A) 與 3,300 L/min。兩者都註明 6 bar 與 1 m 的聲音距離。單獨較低的聲音數值,不能證明替代品更優。

先辨識聲學量:

  • 聲壓級:在指定位置、距離、壓力及動作事件下量得的噪音。
  • 插入損失:定義的開放排氣基準,與同一配置安裝消音器後的聲音差值。
  • 頻率頻譜:八度頻帶、三分之一八度或窄頻資料,顯示衰減發生在哪裡。
  • 時間歷程:峰值、快速/慢速反應,或事件積分資料,說明如何評估短暫排氣脈衝。

在受控的前後測試中,插入損失為:

$$ IL = L_{p,\mathrm{open}} - L_{p,\mathrm{silenced}} $$

其中:

  • $IL$ 是以分貝表示的插入損失;
  • $L_{p,\mathrm{open}}$ 是定義的開放排氣參考條件下的聲壓級;
  • $L_{p,\mathrm{silenced}}$ 是安裝消音器後的聲壓級。

兩次量測必須使用相同的麥克風位置、加權、時間反應、供氣條件、閥門、致動器負載及循環定義。一個孤立數值能排出所有消音器的排名嗎?通常不能。因為分貝是對數量,不能從 dB 差值計算簡單的算術百分比。

兩個型錄項目可能報告相同的 dB(A) 數值,但在機台上的行為仍然不同。一個可能衰減主要排氣頻帶,另一個則可能把能量移到 A 加權較不敏感的頻帶。當音調、重複脈衝或聽力防護決策重要時,應將整體數值與頻譜資料配對。

SMC 的 AN 文件展示了另一個比較陷阱:製造商在自有比較中,對新型號報告 30 dB(A) 的噪音降低,對現有緊湊型號報告 25 dB(A)(SMC AN)。這些是特定型號的降低量,不是 Festo 範例使用的輸出聲壓級。不同量的數值應分開放在不同欄位。

流量限制是消音器性能的另一半

ISO 6358-1定義氣動元件可壓縮氣體流量的穩態測試方法,而 2013 年研究的消音器事件是瞬態的。這項差異表示,型錄流量係數可以支援元件比較,但本身不能預測氣缸排氣時間、接口峰值壓力,或某一次機台循環的聲音歷程。

消音器位於閥門排氣節流邊緣、內部通道、歧管腔、接頭及任何排氣管的下游。完整的串聯路徑決定氣缸氣室排空的速度。受限制的元件可能提高排氣接口壓力、降低可用於移動活塞的淨壓力,並延長行程時間。閥門壓降指南說明這條串聯路徑的上游部分。

應檢查新件與接近使用壽命末期的狀態:

檢查項目要記錄什麼重要原因
公布流量資料測試壓力、標準參考條件、係數或流量、接口尺寸建立可比較的型錄基準
排氣時間壓力衰減,或從閥門命令到氣室門檻的時間直接捕捉瞬態事件
氣缸動作行程時間、行程末端速度、緩衝行為顯示機台層級後果
閥門排氣壓力排氣腔或接口的峰值與衰減揭露供氣壓力無法顯示的限制
使用後元件狀態污染、冷凝水、油、質量變化、外觀堵塞支援維護決策

ISO 6358-1 沒有規定氣動消音器的噪音測試,而是處理可壓縮流體元件的穩態流量特性(ISO 6358-1)。因此,聲學驗收與機台排氣時間驗收需要分開設定標準。

如果消音器安裝在共用閥歧管上,還要檢查同時排氣事件是否共用受限的歧管腔。單獨看似足夠的消音器,在擁擠的共用路徑中仍可能成為最後一道限制。閥接口功能與排氣路徑見四通五口閥指南

應如何在機台上測試消音器?

OSHA 的聽力保護行動值,是 8 小時時間加權平均 85 dBA;其引用的一般工業標準 Table G-16 則允許 8 小時 90 dBA。因此,機台附近單次讀值是有用的診斷證據,但本身不是完整的職業暴露評估(OSHA 1910.95)。

使用受控的機台測試回答兩個不同問題:消音器是否降低了目標聲學事件?是否保留了氣動性能?

  1. 定義機台狀態。記錄流動中的供氣壓力、調壓器設定、閥門型號、致動器負載、行程、速度控制設定及環境條件。
  2. 固定聲學幾何。標記麥克風位置與方向。記錄距離、A/C/Z 加權、時間反應、取樣方法、背景噪音及循環次數。
  3. 建立參考條件。使用核准的開放排氣或現有消音器狀態。安全控制逸出的空氣,不要製造沒有防護的高速排氣。
  4. 安裝候選品。保持閥門、接頭、管路、調壓器及循環命令不變。
  5. 量測重複事件。記錄整體聲音、可取得時的頻譜、排氣接口壓力、氣室衰減及氣缸行程時間。
  6. 測試生產需求。包含預定循環速率,以及最低允許動態供氣壓力下的同時用氣設備。
  7. 設定兩項驗收限制。一項針對聲學,另一項針對氣動反應。通過其中一項不能補償另一項失敗。
  8. 保留維護基準。拍攝清潔元件,並記錄新件資料,讓日後能證明限制正在增加。

以我們的經驗,最有資訊量的額外量測,是在閥門排氣接口暫時安裝壓力感測器。聲音計可能顯示新元件更安靜,但壓力曲線會立即揭露較慢的衰減或逐漸變長的殘壓尾端。這項證據可以避免聲學結果掩蓋流量問題。

人員暴露決策應遵循工廠的工業衛生計畫及適用司法管轄區的要求。NIOSH 建議 8 小時 85 dBA 上限並採用 3 dB 換算率,這與 OSHA Table G-16 的關係不同(NIOSH)。不要在一個通過/失敗聲明中混用兩套標準。

RFQ 或替換規格應包含什麼?

Festo 的螺紋 UC 型號把 59 至 60 dB(A) 與 1,700 至 3,200 L/min 配對,而 SMC 在型號比較中區分 30 dB(A) 與 25 dB(A) 的降低量。這些例子說明 RFQ 必須寫明所需指標與測試點,而不是只要求一個「30 dB 消音器」。

請提供以下資料:

  • 閥門、致動器及現有消音器的製造商與完整型號;
  • 排氣接口螺紋、可用空間、方向及環境暴露;
  • 工作流體、供氣壓力範圍、溫度及預期污染;
  • 氣缸缸徑、行程、負載方向、命令行程時間及循環速率;
  • 是否有多個工作站透過共用歧管腔同時排氣;
  • 所需聲壓級或插入損失、加權、距離及測試事件;
  • 所需流量係數,或可接受的排氣時間與接口壓力限制;
  • 外殼與介質的材料要求,包括耐腐蝕或沖洗限制;
  • 檢查間隔、更換方法,以及能表示堵塞的證據;
  • 適用的機台風險與職業噪音要求。

螺紋相同就足夠匹配嗎?不夠。兩個 G1/4 消音器可能使用不同的多孔介質、有效表面積、外殼體積及公布聲學指標。應確認完整型號資料,並在真實排氣事件上測試替換品。

消音器選型不能化約成一個算術輸出。一般流量計算不能取代製造商資料加上瞬態機台測試。進行元件審查時,請透過技術聯絡頁面傳送型號、壓力曲線、循環資料及量測條件。

氣動消音器工程常見問題

引用的 Festo 與 SMC 型錄報告 59 dB(A)、1,700 L/min 及 30 dB(A) 降低量等數字,但它們使用不同產品與聲學量。以下五個回答保留這項區分,聚焦於由機制、測試條件與機台量測支持的結論。

擴散式消音器與吸收式消音器不同嗎?

不一定。2013 年燒結青銅研究在同一模型中處理多孔流動阻力與聲學行為。擴散描述排氣流的分布,而吸收描述耗散材料中的能量損失。燒結金屬元件可以同時執行兩種功能,腔室或穿孔特徵還可能增加反應式衰減。

較低的 dB(A) 額定值一定代表更好的氣動消音器嗎?

不一定。Festo 對一款 G1/8 UC 型號在指定條件下列出 59 dB(A) 與 1,700 L/min。首先確認數值是輸出聲壓還是插入損失,再比較壓力、麥克風距離、加權、接口尺寸、流量及測試事件。條件不同,就不能直接排名。

氣動消音器會讓氣缸變慢嗎?

會。2023 年原型測試報告,與對照消音器相比,噪音降低約 6 dB,但排氣時間增加約 2%。這些數值不是通用規則。安裝候選品後量測行程時間與接口壓力,並在維護暴露後重複測試,因為多孔介質可能受到限制。

如何把插入損失與型錄聲壓值放在一起比較?

不要把它們當成同一個量。SMC 對一個引用型號報告 30 dB(A) 的噪音降低,而 Festo 對 UC 型號報告 59 dB(A) 的聲壓。插入損失是參考差值,聲壓則是量得的輸出。應在同一套受控方法下重複量測,據此比較候選品。

應該拆除堵塞的消音器來恢復生產速度嗎?

只有在核准的安全程序下,作為受控診斷才可以。OSHA 的聽力保護行動值是 8 小時 85 dBA,而開放排氣也可能產生高速射流。如果拆除後壓力曲線或行程時間改變,應更換或重新選擇尺寸,並修正污染原因。

來源與技術參考

以下 8 個主要或製造商來源,分別處理研究結果、流量標準、型號資料及職業噪音標準。2013 年論文與 2023 年研究支援機制討論;ISO 6358-1 處理穩態流量;Festo 與 SMC 提供特定型號範例;OSHA 與 NIOSH 則提出不同暴露標準。

  1. 用於氣動系統瞬態排氣噪音的燒結青銅多孔材料聲學特性研究Journal of Sound and Vibration,2013。
  2. 降低氣動裝置排氣噪音的仿生消音器實驗分析Applied Acoustics,2023。
  3. Festo UC 消音器技術資料
  4. Festo U 消音器技術資料
  5. SMC AN 消音器產品比較
  6. ISO 6358-1,可壓縮流體流量特性
  7. OSHA 29 CFR 1910.95,職業噪音暴露
  8. NIOSH,了解噪音暴露
