阻塞流物理如何限制氣壓缸的最高速度與性能？

了解阻塞流如何限制氣壓缸速度、如何使用 0.528 壓力比與計算行程流量需求，以及如何診斷供氣或排氣限制。

4 分鐘閱讀作者： Jack Chen
分享
阻塞流限制氣壓缸最高速度的供氣、閥、管路與排氣路徑分析

阻塞流物理如何限制氣壓缸的最高速度與性能？

當閥、接頭、管路、速度控制器、氣口或排氣元件達到最大質量流率時，阻塞流物理就會限制氣壓缸速度。對理想乾燥空氣而言，警示邊界是下游與上游的絕對壓力比接近 0.528。低於這個壓力比後，進一步降低下游壓力也不會增加同一限制處的流量（NASA Glenn Research Center，2026 年查閱）。

這項限制屬於特定流路，而不是完整氣壓缸機構本身。氣壓缸伸出時的供氣路徑可能發生阻塞流，縮回時的排氣路徑也可能發生阻塞流；此外，也可能只是一般壓降，並未達到音速阻塞。提高上游壓力仍可增加阻塞狀態下的質量流率，但也會改變氣壓缸推力、耗氣量與能源需求。調整調壓閥前，請先量測。

根據我們的經驗，資訊量最高的第一項測試，是同步記錄閥入口壓力、氣壓缸兩個氣口的壓力及行程時間。靜態調壓閥壓力表無法顯示活塞運動時，究竟是哪一條作用中的路徑消耗了壓力。

重點摘要

  • 理想乾燥空氣在絕對壓力比接近 0.528 時到達音速邊界。
  • 阻塞會使降低下游壓力無法再增加流量；提高上游壓力仍可能增加流量。
  • 選擇閥與管路前，先計算目標行程流量。
  • 使用動態壓力讀值，分別測試供氣與排氣路徑。

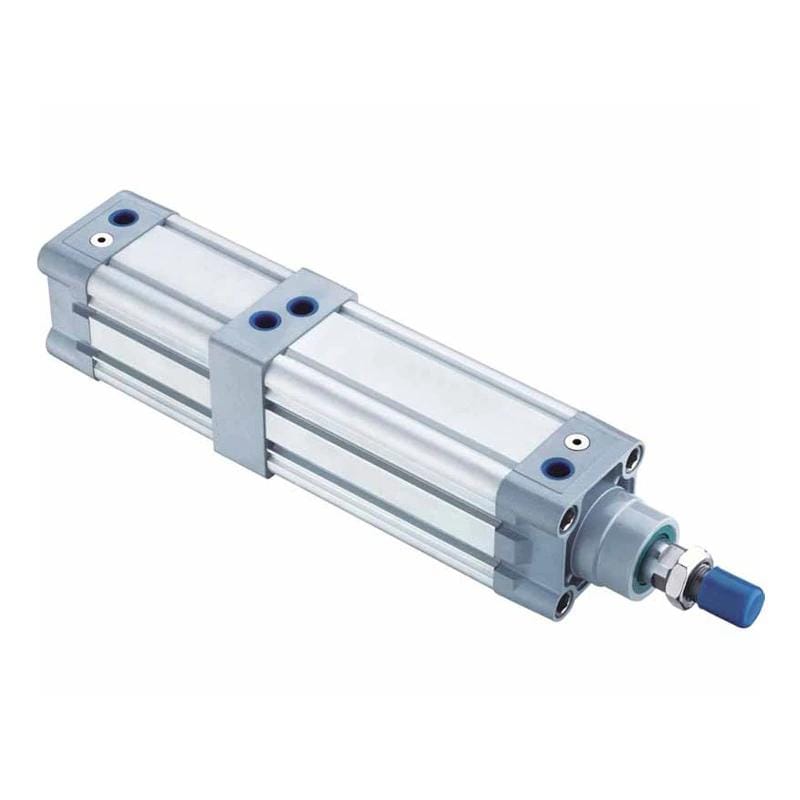

用於辨識工作氣口、活塞面積及腔室流路的 ISO 6431 雙動氣壓缸

氣壓缸幾何與目標運動決定流量需求，閥與空氣路徑則必須有能力供應該需求。

阻塞流實際限制的是什麼？

NASA 的可壓縮流關係式在最小有效面積處達到 Mach 1 時，質量流率也達到最大值。此時，下游壓力進一步降低所產生的壓力擾動無法穿過喉部向上游傳播；除非上游總壓、上游溫度或有效面積改變，否則同一面積每秒無法通過更多質量（NASA，2026 年查閱）。

阻塞流是在指定上游狀態下，控制喉部所能達到的最大質量流率。它不代表迴路中每一段流道都達到音速，也不代表氣壓缸本身只有一個固定不變的最高速度。

理想氣體的臨界下游／上游壓力比為：

(p2p1)critical=(2γ+1)γγ−1\left(\frac{p_2}{p_1}\right)_{\mathrm{critical}} = \left(\frac{2}{\gamma + 1}\right)^{\frac{\gamma}{\gamma - 1}}

其中，p1p_1 是上游絕對壓力，p2p_2 是下游絕對壓力，γ\gamma 是熱容比。以乾燥空氣估算，γ=1.4\gamma = 1.4，壓力比約為 0.528。表壓會遺漏大氣壓，因此不能直接使用。

臨界壓力比是在流動轉為阻塞狀態的瞬間，下游絕對壓力除以上游絕對壓力的比值。實際氣壓元件可能偏離理想氣體數值，因此應優先採用資料表中的壓力比。

理想阻塞質量流率關係式為：

m˙choked=CdAtp0γRT0(2γ+1)γ+12(γ−1)\dot{m}_{\mathrm{choked}} = C_d A_t p_0 \sqrt{\frac{\gamma}{R T_0}}\left(\frac{2}{\gamma + 1}\right)^{\frac{\gamma + 1}{2(\gamma - 1)}}

此式中，CdC_d 是流量係數，AtA_t 是有效喉部面積，p0p_0 是上游絕對滯止壓力，T0T_0 是上游絕對溫度，RR 是氣體常數。容易忽略的實務結果是：阻塞流量與上游絕對壓力成正比。提高壓力或許能增加流量，但不是沒有代價的速度調整方式。

ISO 6358-1 定義內部流路固定或可變氣壓元件的穩態試驗方法。該標準於 2022 年獲得確認，並於 2026 年新增量測不確定度修正案（ISO 6358-1；ISO 6358-1:2013/Amd 2:2026）。若閥資料表提供音速傳導率與臨界壓力比，應採用這些經試驗的數值，不要把 0.528 當成所有元件的通用常數。

閥資料的深入說明，請參閱氣壓閥的音速傳導率與臨界壓力比。

流量如何形成氣壓缸速度上限？

Parker 氣壓閥選型範例採用 3.25 inch 缸徑、12 inch 行程、80 psig 供氣與 1 s 行程時間，算出所需 Cv 為 1.06。這個範例說明，選擇閥容量前必須先知道運動需求（Parker Hannifin，2026 年查閱）。

運動學關係式為：

v=QcylAeffv = \frac{Q_{\mathrm{cyl}}}{A_{\mathrm{eff}}}

其中，vv 是活塞速度，QcylQ_{\mathrm{cyl}} 是腔室實際壓力與溫度下的體積流量，AeffA_{\mathrm{eff}} 是伸出時的活塞面積或縮回時的環形面積。不可把型錄 SCFM 或標準公升額定值直接除以活塞面積；標準流量必須先換算至腔室條件。

初步估算所需自由空氣流量時，可採用等溫估算式：

QN=AeffLtspwork,abspN,absQ_N = \frac{A_{\mathrm{eff}} L}{t_s}\frac{p_{\mathrm{work,abs}}}{p_{N,\mathrm{abs}}}

此式中，LL 是行程，tst_s 是目標行程時間，pwork,absp_{\mathrm{work,abs}} 是估算的腔室絕對壓力，pN,absp_{N,\mathrm{abs}} 是所選標準參考壓力。必須說明參考條件，因為 NIST 指出標準氣體流量單位可能採用不同溫度（NIST，2025 年更新）。

這項計算是需求估算，不是保證值。死容積、管路容積、溫度變化、密封摩擦、緩衝限制、壓力建立、負載加速及閥響應都會影響實測行程；但它仍能為閥與管路審查提供合理的起點。

氣壓缸動態速度是腔室壓力、負載與流量限制持續變化時，單位時間內的實測活塞移動距離。在沒有進行壓力換算前，不應把它視為型錄流量值除以活塞面積。

工具氣壓缸選型氣壓缸流量需求計算器輸入缸徑、活塞桿直徑、行程、目標行程時間與工作壓力，估算伸出與縮回所需的自由空氣流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

若已知可用流量，可使用氣壓缸速度計算器先估算伸出與縮回速度，再納入真實機台損失。

為何提高壓力能改善加速度，卻未必能修正速度？

NIST 列出 1 標準大氣壓為 14.6959 psi，因此使用 80 psig 與 30 psig 進行壓力比檢查時，必須換算為約 94.7 psia 與 44.7 psia。所得壓力比為 0.472，低於理想空氣的 0.528 邊界（NIST，2025 年更新）。

這項結果指出實測限制處可能發生阻塞流，但不能證明整個致動器已達到通用的速度上限。閥流路可能發生阻塞流，同時排氣消音器、管路、緩衝針閥、負載或控制器設定仍是更強的限制。

氣壓缸運動也會改變活塞兩側的壓力。可使用下列受力平衡式：

Favailable=pcapAp−prodAa−Ffriction−FexternalF_{\mathrm{available}} = p_{\mathrm{cap}}A_p - p_{\mathrm{rod}}A_a - F_{\mathrm{friction}} - F_{\mathrm{external}}

其中，pcapp_{\mathrm{cap}} 與 prodp_{\mathrm{rod}} 是作用方向相反的腔室表壓，ApA_p 是活塞面積，AaA_a 是有桿側環形面積，其餘項則代表摩擦與外部負載。若要以牛頓計算推力，請使用帕斯卡與平方公尺；或使用一套一致的英制單位。

較高供氣壓力可提高初始壓差並縮短加速時間。然而，當運動腔室無法足夠快速地充氣或排氣後，速度就不再遵循靜態推力計算。這就是氣壓缸靜止時推力足夠，卻仍無法達到循環時間的原因。

靜態推力與動態速度需要分開驗收。 活塞停止後取得的壓力讀值，幾乎無法說明快速行程中段的可用壓力。應記錄運動期間兩個腔室的壓力，再與行程位置或經過時間比較。

哪個供氣或排氣元件才是真正的限制？

CAGI 表示，設計良好的廠務空氣系統通常會把空壓機出口至使用點的壓降控制在 10% 以內。它也建議設置壓力監測測點，因為過濾器、乾燥機、接頭、配管、閥及軟管都會在空氣流動時造成損失（CAGI 壓降技術簡報，2026 年查閱）。

機台內最受限的路徑可能隨運動方向改變。5/2 閥在伸出與縮回時使用不同的閥芯及排氣通道。單向速度控制器有自由流動方向與節流方向。堵塞的消音器可能只影響其中一個排氣口。應檢查完整的作用中流路。

動態壓力測點 P1、P2 與 P3，用來區分廠務空氣損失、閥限制、氣壓缸腔室壓力及排氣背壓

三個動態壓力測點可區分廠務空氣損失、閥路徑限制與排氣背壓。

症狀 優先量測 可能的解讀
兩個方向都慢 閥入口 P1 調壓閥、過濾器、共用供氣管或共用需求
只有伸出慢 P1 與無桿側 P2 某一閥流路、接頭、控制器或無桿側氣口
只有縮回慢 P1 與有桿側 P2 相反的閥芯流路、有桿側連接或排氣
接近端部時速度下降 兩個腔室壓力 緩衝限制、壓差下降或負載改變
針閥全開但速度沒有提升 P1、P2 與排氣 P3 另一個限制已成為主導
靜態推力通過但循環失敗 行程中的腔室壓力 動態充氣或排氣能力不足

更完整的廠務側故障排查可參閱壓縮空氣壓降指南。一般損失與音速限制行為的差異，請參閱氣壓系統阻塞流成因。

應如何測試疑似速度上限？

Parker 的閥選型範例以 1 s 行程為目標，CAGI 則建議安裝壓力測點，不要只依賴一個靜態壓力表。兩項實務合併後便形成現場測試方法：在真實負載與控制器設定下，同一個循環中記錄動態壓力與實際行程時間（Parker；CAGI）。

  1. 記錄缸徑、活塞桿直徑、行程、負載方向、目標時間與目前時間。
  2. 記錄閥型號、流量額定值、作用中的氣口流路、管內徑與長度、接頭、速度控制器及消音器。
  3. 在閥入口及氣壓缸兩個氣口安裝快速響應感測器。若懷疑消音器或歧管，增加排氣側測點。
  4. 分別記錄伸出與縮回，採用行程運動部分的壓力值。
  5. 計算 p2/p1p_2/p_1 前，先把表壓轉換為絕對壓力。
  6. 將氣壓缸所需流量與閥製造商流量曲線或 ISO 6358 資料比較。
  7. 每次只變更一個限制，再重複壓力曲線與計時行程。

依我們的實務經驗，每次只改變一個變數，才能讓曲線真正有用。同時更換閥、管路、接頭與消音器或許能改善速度，卻無法辨識控制限制，也無法判斷哪一項變更確有必要。

假設伸出期間作用中的閥路徑，實測上游 80 psig、下游 30 psig。採用 NIST 的 14.6959 psi 大氣壓值，可得 94.7 psia 與 44.7 psia，壓力比為 0.472，因此該路徑低於理想空氣警示邊界。接下來應檢查閥的實測臨界壓力比是否一致，以及排氣側是否也有過高背壓。

有效的診斷需要變更前後的壓力曲線，而不是更響亮的排氣聲。 如果較大的閥使 P2 上升並縮短行程，表示閥流路確實造成影響。如果 P2 幾乎不變，剩餘限制可能是管路、排氣、緩衝、負載或使用點供氣不足。

相關的流量控制閥選型指南說明如何把行程需求轉換為容量選擇。空氣流量與壓力指南則說明在缺少運轉路徑時，為何流量值無法預測壓力。

以量測為先的修正順序

CAGI 建議配氣管路速度維持在約 20 ft/s 以下，以降低擾流與壓降；其壓降指南也建議在提高空壓機壓力前，先加大管徑並減少不必要的長度（CAGI 壓降技術簡報，2026 年查閱）。機台管路仍須依峰值流量與製造商資料選型。

根據我們的經驗，最安全的順序是先確認需求並量測，再由觀察到壓降最大的地方向外處理。如此可避免速度問題演變成過大的氣壓缸推力、衝擊能量或壓縮空氣消耗。

請依下列順序處理：

  1. 確認需求。 依缸徑、活塞桿、行程、壓力與目標時間計算伸出及縮回流量。
  2. 量測動態供氣。 更換致動器前，先處理尺寸不足或受污染的過濾器、調壓閥、共用管路或歧管。
  3. 檢查作用中的閥流路。 針對確切的供氣與排氣流路，比較製造商流量曲線、Cv 選型資料或 ISO 6358 傳導率。
  4. 排除局部瓶頸。 檢查異徑接頭、彎頭、快速接頭、窄流道快插接頭、速度控制器及氣壓缸氣口轉接頭。
  5. 分開檢查排氣。 即使供氣壓力看似正常，小型消音器或排氣節流閥仍可能限制速度。
  6. 檢查緩衝與負載。 端部緩衝、靜摩擦、側向負載及超越負載都可能呈現類似流量上限的症狀。
  7. 完成審查後才能提高壓力。 先重新計算推力、元件壓力額定值、耗氣量、衝擊能量與安全裕量。

螺紋最小的零件不一定是控制喉部。 名義上較大的閥，其閥芯窗口可能比緊湊接頭更小；全開的速度控制器內部也可能有受限的彎道。應比較實測流量資料與動態壓力，而不是外觀。

若結果仍不明確，請透過技術聯絡頁面提供閥型號、缸徑、活塞桿直徑、行程、負載方向、管路尺寸、控制器設定、動態壓力曲線及計時行程。

最終速度上限法則

NASA 指出理想質量流率在 Mach 1 時達到最大值，ISO 6358-1 則定義氣壓流量特性的穩態元件試驗架構。兩者共同支持最終法則：先計算氣壓缸需求、在運動時量測作用中的流路，再依實測元件資料判斷，之後才能提高壓力（NASA；ISO）。

氣壓缸的實際最高速度，是可用供氣與排氣流量、動態壓差、負載、摩擦與緩衝無法再支援更快穩定運動的臨界點。阻塞流可能決定這個上限，但只有量測才能證明它發生在閥、管路、接頭、控制器、氣口或排氣元件中的哪一處。

阻塞流與氣壓缸速度常見問題

NASA 把 Mach 1 視為喉部的最大流量條件，NIST 則列出表壓轉換為絕對壓力所需的大氣壓為 14.6959 psi。這兩項事實可回答多數現場問題：使用絕對壓力、找出作用中的限制，並記住音速限制只適用於一條流路，而不是整個致動器（NASA；NIST）。

發生阻塞流是否代表提高供氣壓力永遠無法提升氣壓缸速度？

不是。對固定節流喉部與溫度而言，理想阻塞質量流率會隨上游絕對壓力提高；無法再帶來幫助的是進一步降低下游壓力。提高供氣壓力仍可能增加流量與加速度，但也會提高推力與耗氣量。改變壓力前，應先找出限制並檢查元件額定值。

如何判斷供氣或排氣路徑發生阻塞流？

在故障行程期間量測疑似限制兩側的動態壓力，把讀值轉換為絕對壓力，再計算 p2/p1p_2/p_1；對相反運動方向重複測試。低壓力比代表可能發生阻塞流，最後仍應以閥的 ISO 6358 資料或製造商流量曲線判定。

只用 Cv 能否計算氣壓缸的確切最高速度？

不能。Cv 可支援製造商核准的氣壓選型方法，但速度還取決於腔室壓力、溫度、閥響應、管路、接頭、排氣背壓、負載、摩擦與緩衝。應先計算目標流量、初步檢查閥容量，再以計時行程與動態壓力曲線確認結果。

為何氣壓缸靜止時推力足夠，運動卻太慢？

運動停止後，腔室有時間接近調壓壓力，因此靜態推力測試可能通過。快速行程中，受限的供氣與排氣路徑會形成不同的腔室壓力，降低可用壓差。應記錄運動期間兩個氣口的壓力，才能看出這項動態損失。

應先加大哪一個元件？

應更換在故障運動中消耗最大動態壓力的元件。它可能是方向閥、管路、接頭、速度控制器、歧管通道、氣壓缸轉接頭或消音器。較大的氣口螺紋不代表內部流道一定較大，因此應比較經測試的容量，再重複相同量測。
