如何精確計算並控制氣動缸危險的行程末端作用力？

Q: 應以哪些容量數值和計算能量比較？

應將設計能量與確切型號的單次容許能量、質量—速度包絡、容許衝擊速度、有效質量範圍，以及每小時能量或熱限制比較。不同缸徑、行程、緩衝類型或安裝配置的額定值不能互換。

Q: 流量控制閥可以取代氣缸緩衝或避震器嗎？

流量控制可以降低接近速度，因而減少動能，但它不提供額定停止容量，也不是結構停止件。應使用流量控制塑造運動，再依所得的最嚴苛能量驗證緩衝或避震器。

只憑移動質量與停止距離，無法算出可信的行程末端峰值力。應先計算停止裝置必須吸收的能量，與氣缸或避震器公布的容量比較；若機械設計需要實際峰值負載，再量測力—時間曲線。

這項區分可避免常見的選型錯誤。以能量除以停止距離，只能在明確假設下得到平均力，無法揭示經活塞、端蓋、安裝件、導軌、治具與機架傳遞的短暫峰值。

進入緩衝區速度是活塞開始進入端部緩衝階段時的速度。吸收能量是停止系統在一次事件中必須消散的動能、驅動功與重力功。平均停止力則是該能量除以有效停止距離；它不是負載路徑中的最高瞬時力。

重點摘要

Parker 指出，進入緩衝區速度通常比平均速度高約 50%。

依動能、驅動功與重力功的總和選定停止裝置。

將能量除以距離視為平均力，而非峰值力。

使用適當的動態量測驗證峰值負載。

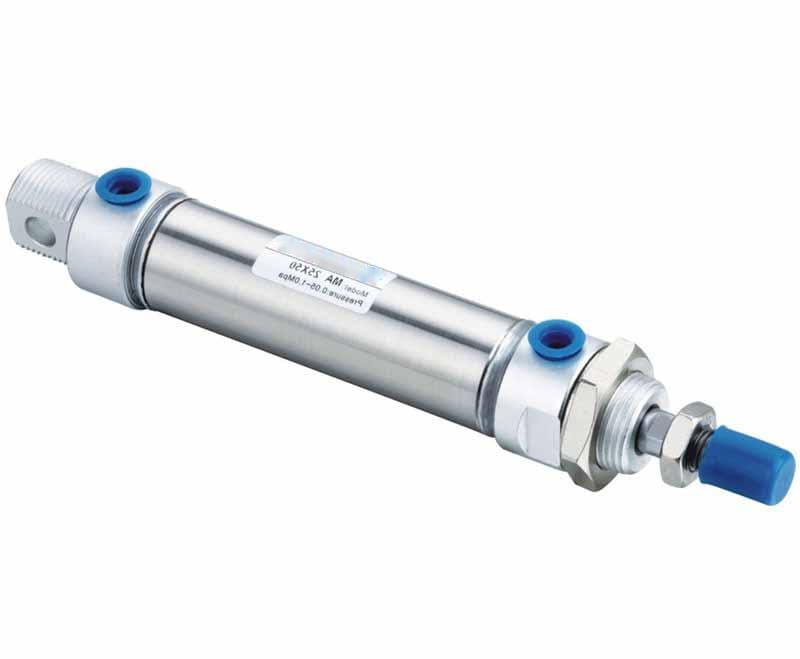

用於說明僅憑產品外觀無法判定緩衝容量的緊湊型 ISO 6432 氣動缸。 — 氣缸的外觀、缸徑與額定壓力，不能證明它能吸收多少行程末端能量。請確認確切型號的緩衝資料。

氣動缸的停止裝置必須吸收什麼？

應從能量開始，而不是猜測力的倍數。Parker 指出，開始緩衝時的活塞速度通常比平均行程速度高約 50%，因此有用的輸入值是負載下的進入緩衝區速度，而不是以行程除以時間（Parker-Origa，查閱於 2026-07-18）。

移動組件帶有動能：

E_k = \frac{1}{2} m v_c^2

其中， $E_k$ 是以焦耳表示的動能， $m$ 是以公斤表示的總移動質量， $v_c$ 是以公尺每秒表示、經量測或保守估算的進入緩衝區速度。總質量應包含活塞、活塞桿、治具、支架、搬運中的產品，以及其運動會反映到氣缸軸線上的任何機構。

活塞通過緩衝區或外部避震器行程時，氣缸可能仍持續推動。可用下式近似估算這部分額外作功：

E_d = F_d s_c

$E_d$ 是以焦耳表示的驅動功， $F_d$ 是通過停止區時以牛頓表示的淨驅動力， $s_c$ 是以公尺表示的有效停止距離。應使用氣缸處的動態壓力，而不只採用調壓器的靜態設定值。只有在反向摩擦力或製程力的方向與數值都有充分依據時，才可將其扣除。

對垂直運動而言，重力可能增加或減少能量：

E_g = m g s_c \sin(\theta)

$E_g$ 是重力功， $g$ 約為 $9.81\,\mathrm{m/s^2}$ ， $\theta$ 是從水平面量起的移動角度。重力將負載推向停止端時， $E_g$ 取正值；重力阻礙其接近停止端時，則取負值。

因此，初始能量預算為：

E_{\mathrm{abs}} = E_k + E_d + E_g

在套用任何有文件依據的使用係數之前，這個結果就是停止系統每次事件必須吸收的能量；但它本身仍不能完成產品選型。下一步必須以實際循環率，和確切氣缸緩衝、緩衝墊或避震器的額定值比較。

若要了解氣缸的基本力平衡，請參閱壓力與面積計算指南。對速度敏感的應用，高速氣缸規格檢查表說明了建立 $v_c$ 所需的閥、管路、壓力與計時輸入。

行程末端計算有兩道邊界：能量邊界告訴您停止裝置必須吸收多少能量；結構邊界則說明反作用力會傳到哪裡。即使能量數值正確，若停止裝置位於錯誤的負載路徑上，導軌、支架或機架仍可能過載。

平均停止力不等於峰值衝擊力

能量除以距離估算的是平均停止力，而不是最高瞬時負載。SMC 公布各型號的有效緩衝長度與容許能量；例如某款 20 mm 缸徑 CM2 的數值為 11.0 mm 與 0.54 J，這說明停止距離與吸收容量都不是通用常數（SMC，查閱於 2026-07-18）。

對簡化的固定距離停止情況：

F_{\mathrm{avg}} = \frac{E_{\mathrm{abs}}}{s_c}

$F_{\mathrm{avg}}$ 是有效停止距離內的平均阻力。此關係式假設所述能量在該距離內被吸收，並未描述真實的壓力曲線、彈性變形、間隙、密封摩擦、接觸剛性、回彈或結構振動。

峰值為何可能遠高於平均值？因為整個停止過程中的實際力持續變化。硬接觸可能產生狹窄的初始尖峰；調整良好的氣動緩衝可逐步建立壓力；液壓避震器應能更均勻地分散減速度，但其力曲線仍取決於型號與工作點。

牛頓第二運動定律仍然成立：

F_{\mathrm{inertia}}(t) = m a(t)

其中，$a(t)$ 是隨時間量測的加速度。僅此慣性項未必等於特定支架或停止件上的力，因為驅動壓力、重力、連桿幾何、摩擦與局部結構響應也會產生影響。如果螺栓、導軌或機架有峰值負載限制，應在相關負載路徑上量測，或使用經驗證的動態模型。

能量容量與峰值力回答的是不同工程問題。應先完成型錄核對，再以儀器測試驗證結構負載。

不要在圖面上將 $F_{\mathrm{avg}}$ 標示為衝擊力上限。應記錄為能量等效平均力，再指出哪些元件需要量測或模擬峰值。這種用語可避免把篩選計算誤當成結構保證。

如何建立行程末端能量工作表？

實用的工作表不能只包含質量、缸徑與供氣壓力。Festo 指出，可調式氣動緩衝取決於質量、開始緩衝時的速度、目標減速度、工作壓力與氣缸阻力；在考慮各型號限制之前，至少就有 5 項操作輸入（Festo，2022，查閱於 2026-07-18）。

每個可能到達停止端的方向、負載、配方與異常條件都應各建一列。單一「正常循環」資料列可能漏掉最嚴苛的組合。

根據我們的經驗，最清楚的驗收紀錄會把每個數值標成四種類型之一：實測輸入、計算篩選值、型錄限制或實測峰值。這項簡單區分可防止平均力估算值被複製到圖面上，誤作已驗證的結構負載。

工作表輸入	單位	取得方式	常見錯誤
總移動質量	kg	秤重，或加總活塞、活塞桿、治具、支架、產品與反映到軸線上的機構質量	只使用產品質量
進入緩衝區速度	m/s	在進入緩衝區附近量測，或由經驗證的運動曲線取得	直接使用平均行程速度而不留裕量
動態驅動力	N	使用運動時量得的壓力與有效面積，再計入反向負載	使用調壓器靜態壓力
有效停止距離	m	使用型錄緩衝長度或避震器工作行程	使用可見超程或標稱行程
方向	度數或方向	記錄水平、垂直向上、垂直向下或傾斜	忽略重力方向
每小時循環數	1/h	使用持續運轉的最嚴苛生產速率	使用每日平均值
公布容量	J/次與 J/h	查閱確切型號資料表或質量—速度圖	複製另一缸徑或系列的數值
容許回彈與停止時間	mm、ms	依製程與感測器順序定義	只以「夠安靜」作為驗收標準

伸出與縮回應分別量測。桿側面積會改變驅動力，重力符號會改變，而且治具可能只在其中一個行程接觸製程負載。若負載會隨配方變化，應把最重質量與最快合理接近速度列為不同案例，再判斷兩者是否會同時發生。

氣動缸緩衝指南說明針閥機構與調整症狀；高速空氣緩衝指南則深入探討進入緩衝區速度。本工作表應專注於把這些機構轉化為有依據選型所需的輸入。

工具氣壓缸選型緩衝能量計算器輸入移動質量、進入緩衝區速度、驅動力、緩衝行程、循環率與型錄容量，篩選行程末端能量與裕量。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

計算範例：從 56 J 得出有依據的選型

假設一個 10 kg 移動組件以 2 m/s 進入 20 mm 停止區，此時氣缸提供 1,800 N。ACE 以每次循環能量、每小時能量、有效質量與避震器行程作為避震器選型依據，因此單一力值並不足夠（ACE Controls，查閱於 2026-07-18）。

假設水平移動，因此重力不沿軸線作功。動能為：

E_k = \frac{1}{2}(10\,\mathrm{kg})(2\,\mathrm{m/s})^2 = 20\,\mathrm{J}

通過 0.020 m 停止距離的驅動功為：

E_d = (1800\,\mathrm{N})(0.020\,\mathrm{m}) = 36\,\mathrm{J}

因此，停止裝置至少必須吸收：

E_{\mathrm{abs}} = 20\,\mathrm{J} + 36\,\mathrm{J} = 56\,\mathrm{J}

在套用製造商要求的應用係數或安全係數之前，能量等效平均阻力為：

F_{\mathrm{avg}} = \frac{56\,\mathrm{J}}{0.020\,\mathrm{m}} = 2800\,\mathrm{N}

若每小時發生 600 次停止事件，裝置還必須處理：

E_{\mathrm{hour}} = (56\,\mathrm{J})(600\,\mathrm{h^{-1}}) = 33600\,\mathrm{J/h}

工程師應如何使用這些數字？將每次 56 J 與每小時 33,600 J/h，和選定裝置公布的限制比較；檢查容許有效質量與衝擊速度，且只採用該產品與安裝方式所指定的係數。通用的「2 倍安全係數」無法補救不相符的力曲線或熱額定值。

2,800 N 並不表示機架承受的峰值就是 2,800 N。視停止曲線與結構響應而定，儀器可能量到較低、相近或遠高於此值的峰值。這正是計算與驗證測試各有不同角色的原因。

哪一種控制方法符合能量與負載路徑？

Festo 將端部緩衝分成 3 大類：彈性、氣動或伺服氣動，以及液壓。SMC 公布的 CM2 範例顯示，20 至 40 mm 缸徑的容許能量範圍由 0.54 J 到 2.35 J，說明僅憑緩衝類型無法判定容量（Festo，2022；SMC，查閱於 2026-07-18）。

應根據能量、重複精度要求與負載路徑選擇停止架構，而不是從偏好的元件開始。

控制方法	最適用情況	所需證據	主要限制
降低接近速度	能量過高，但循環時間仍有裕量	實測進入緩衝區速度與修訂後循環時間	可能降低產能；無法修正停止位置不當
彈性緩衝墊	低能量且在確切氣缸額定範圍內	特定型號的容許能量與速度	行程有限且幾乎無法調整
可調式氣動緩衝	負載與速度維持在氣缸緩衝包絡內	質量—速度圖、動態壓力、無撞擊或回彈	對設定、排氣限制與負載變化敏感
自調式氣動緩衝	生產範圍符合製造商標示的包絡	核准的質量、速度、壓力與方向範圍	仍有明確容量邊界
外部液壓避震器	超出內建緩衝能力，或需要更受控的停止	每次能量、每小時能量、有效質量、衝擊速度與行程	需要正確對準、足夠安裝剛性與熱容量
靠近負載的外部機械停止件	製程重複精度取決於治具或滑台位置	停止力、導軌力矩、機架剛性與磨耗計畫	無阻尼的硬停止可能把衝擊轉移到結構
伺服氣動或分段運動控制	接近速度必須隨配方或位置改變	感測器解析度、閥頻寬、壓力與流量裕量	控制功能不能取代實體能量檢查

如果重複精度應落在治具端，應把停止件設在治具或有導引的滑台附近，而不是要求氣缸端蓋定位整套機構。氣缸緩衝仍可防止內部活塞撞擊，外部停止件則建立機械基準。

最有效的「降力」方法有時是移動停止件，而不是更換氣缸。把停止件靠近負載阻力中心，可縮短力臂，並避免反作用力進入活塞桿。提高緩衝限制前，請先檢視側向負載與導軌損傷。

如何試運轉停止裝置而不掩蓋問題？

Parker 提出的 50% 進入緩衝區速度警示表示，平均速度 0.5 m/s 的行程，依運動曲線不同，進入緩衝區時可能接近 0.75 m/s。試運轉必須在實測生產條件下、兩個方向都進行；安靜的低速點動不能驗證最終能量案例（Parker-Origa，查閱於 2026-07-18）。

採用受控程序：

鎖定並隔離意外運動，檢查導軌、安裝件、停止件、緩衝螺絲、避震器對準與感測器支架。
確認預定負載、方向、壓力、閥、管路、速度控制方向與排氣硬體。
在人員遠離負載路徑的情況下，以低於生產速度開始。
量測行程時間，並在可行時量測進入緩衝區附近的速度；記錄氣缸接口處的動態壓力。
以小幅度逐步提高速度。觀察行程末段是否有撞擊、回彈、爬行、振盪或感測器確認不一致。
分別調整兩個方向。桿側面積、重力項、製程負載與移動質量都可能不同。
執行最輕、最重與最快的容許配方，包括暖機後的持續循環率。
若結構峰值限制很重要，以足夠的頻寬與正確安裝擷取力或加速度時間曲線。
將設定、曲線、負載、壓力、溫度、循環率與驗收標準保存於機台紀錄。

把緩衝螺絲關到噪音消失，並不代表測試完成。限制過大可能造成末段長時間爬行、回彈、困壓或感測器時序變動；反之，為恢復循環時間而開大流量控制，可能讓撞擊再次出現。每次只改變一個變數。

當氣缸接近速度不穩定時，請參閱流量控制閥指南。如果靜態壓力正常，但運動壓力驟降，應先診斷完整的閥、管路、接頭與排氣路徑，再調整停止裝置。

行程末端症狀透露了什麼？

OSHA 將 85 dBA 定為 8 小時聽力保護行動標準，並將 90 dBA 定為一般工業 8 小時容許暴露上限。氣缸撞擊只是可能的噪音來源之一，因此應同時診斷聲音與運動，而不是把單一讀值當作緩衝失效的證明（OSHA，查閱於 2026-07-18）。

觀察到的症狀	可能機理	應先蒐集的證據
一端發出尖銳敲擊聲	緩衝開度過大、密封磨損、進入速度過高或未碰到外部停止件	慢動作影片、進入速度、端蓋痕跡、緩衝設定
從端位回彈	緩衝限制過大、困壓過高、停止件具彈性或負載撓曲	位置曲線、壓力曲線、感測器切換狀態
末段長時間爬行	限制過大、消音器阻塞、動態壓力不足或停止行程過長	分段行程時間、排氣背壓、接口壓力
安裝螺栓鬆動	反覆反作用負載進入支架或機架	螺栓狀況、停止位置、力曲線、對準狀況
導軌磨耗或活塞桿刮傷	停止力產生力矩或側向負載	導軌間隙、治具懸伸量、停止件對準
避震器過熱	每小時能量或循環率超出熱容量	每小時事件數、表面溫度、型錄每小時額定值
行為隨負載改變	單一設定無法涵蓋完整質量—速度範圍	各配方的質量、速度與壓力紀錄

聲級計有助於區分工作場所暴露與主觀感受，但無法計算停止力。同樣地，機架上的加速度計可能揭示振動，卻無法量出特定螺栓或導軌中的精確作用力。感測器位置必須符合驗收問題。

如果略微降低速度後撞擊就消失，應用兩個速度分別重算能量。由於動能項包含 $v_c^2$ ，速度小幅變化可能引起更大的能量變化。這項比較是有用證據，但不能取代磨損元件檢查。

何時應升級為外部停止件或重新設計？

SMC 警告，負載能量過大時緩衝可能無法吸收衝擊；ACE 則要求工業避震器同時檢查每次循環與每小時能量。只要超出任一邊界，就應重新設計，而不是進一步關小緩衝針閥（SMC；ACE Controls，查閱於 2026-07-18）。

下列情況應升級設計審查：

所需吸收能量超過確切氣缸公布的緩衝容量。
質量—速度工作點位於製造商緩衝包絡之外。
外部避震器通過單次能量檢查，卻未通過每小時能量檢查。
負載為垂直、懸伸、可變，或可能在停止端附近卡住。
製程硬基準必須設在治具端，而不是活塞端。
計算平均力可接受，但實測峰值超過導軌、停止件、螺栓或機架限制。
能防止撞擊的緩衝調整同時造成不可接受的回彈、爬行、發熱或感測器延遲。
機台在失去氣源、閥斷電或控制故障後仍須保持安全。

可採取的改善方法包括：降低進入緩衝區速度、增加有效停止距離、選用具有經驗證緩衝包絡的氣缸、增加正確選型的外部避震器、把停止件移入有導引的負載路徑、降低移動質量、提高結構剛性，或改變運動架構。

不要盲目地把外部避震器與內部緩衝一起使用。應先決定由哪個裝置吸收主要能量、檢查兩者的動作順序，並防止外部停止件接觸後活塞仍在內部撞擊。元件製造商的說明優先於通用配置。

氣動缸行程末端作用力常見問題

Parker 的 50% 進入緩衝區速度警示，以及 Festo 提出的 5 項主要 PPV 變數，說明為何行程末端問題很少只有一個通用力值。以下答案區分能量篩選、平均力計算、峰值力量測與試運轉，讓每項結果都用於正確決策（Parker-Origa；Festo，查閱於 2026-07-18）。

可以用動能與停止距離計算行程末端峰值力嗎？

不可以。吸收能量除以有效停止距離，得到的是能量等效平均力。峰值力還取決於隨時間變化的減速度、壓力曲線、接觸剛性、間隙與結構響應。若元件有峰值負載限制，應使用經驗證的動態模型，或在相關負載路徑上量測力—時間曲線。

能量計算應使用氣缸平均速度嗎？

應盡可能使用實測的進入緩衝區速度。Parker 指出，開始緩衝時的速度通常比平均行程速度高約 50%。如果只有行程時間，應把平均速度視為不完整的篩選輸入；在選擇緩衝裝置前，補充量測或採用有依據的運動曲線裕量。

氣缸速度加倍，行程末端作用力也會加倍嗎？

移動質量不變時，速度加倍會使動能變為四倍。作用力不一定自動變為四倍，因為停止距離與力曲線也可能改變。應重新計算能量、確認裝置的質量—速度包絡；如果結構有力限制，還要量測峰值。

應以哪些容量數值和計算能量比較？

應將設計能量與確切型號的單次容許能量、質量—速度包絡、容許衝擊速度、有效質量範圍，以及每小時能量或熱限制比較。SMC 與 ACE 依產品系列公布這些數值。不同缸徑、行程、緩衝類型或安裝配置的額定值不能互換。

流量控制閥可以取代氣缸緩衝或避震器嗎？

流量控制可以降低接近速度，因而減少動能，但它不提供額定停止容量，也不是結構停止件。負載變化、壓力波動與排氣限制都會改變速度。應使用流量控制塑造運動，再依所得的最嚴苛能量驗證緩衝或避震器。

資料來源與技術參考文獻

Parker-Origa，「OSP-P 氣動無桿缸與線性導軌」，https://www.parker.com/content/dam/Parker-com/Literature/Pneumatics-Division-Europe/PDE-Documents/Cylinders/Parker_Pneumatic_OSP-P_Linear_Drive_System_Catalogue---PA4P011GB.pdf。支持進入緩衝區速度指引、質量—速度選型及升級外部避震器的依據。查閱於 2026-07-18。
Festo，「氣缸緩衝：三種最常見的方法」，https://www.festo.com/ie/en/e/about-festo/blog/in-practice/cylinder-cushioning-the-three-most-common-methods-id_1518844/。支持緩衝方法分類與可調式氣動緩衝輸入。發布於 2022；查閱於 2026-07-18。
SMC，「Best Pneumatics：氣缸選型」，https://www.smcworld.com/catalog/BEST-Guide-en/pdf/2-m27-49_en.pdf。支持各型號容許動能、有效緩衝長度，以及負載能量過高可能超出緩衝容量的警示。查閱於 2026-07-18。
ACE Controls，「工業避震器計算基礎」，https://www.acecontrols.com/us/cad-downloads/knowledge/calculation-bases-for-the-design-of-industrial-shock-absorbers.html。支持每次循環能量、每小時能量、有效質量與避震器行程的選型輸入。查閱於 2026-07-18。
OSHA，「職業噪音暴露」，https://www.osha.gov/noise。支持 85 dBA 聽力保護行動標準與 90 dBA 容許暴露上限皆為 8 小時時間加權平均值。查閱於 2026-07-18。
