為什麼氣液缸是精密控制應用的終極解決方案？

氣液缸並不是每一種精密控制應用的終極解決方案。當真正需求是平穩低速進給、受控接近，或短行程高推力工作段，而且工廠已有合適的壓縮空氣時，它很有競爭力。若機台需要許多可程式位置、持續液壓功率，或只是標準氣缸即可完成的簡單兩位置動作，氣液方案通常不是首選。

氣液缸這個名稱的涵蓋範圍也比字面更廣。它可以指把氣壓轉換成近似等壓油壓的氣液迴路、與氣動致動器機械連結的液壓阻力單元，或為工作行程產生更高油壓的增壓驅動器。這些架構解決的是不同問題。

重點摘要

SMC 的 CC 選型方法建議氣液缸負載率不超過 50%。

等壓氣液控制可以改善進給動作，但不會放大推力。

增壓器可產生短行程高推力；可程式定位通常仍需要回授與控制器。

只有在需求可以量測時，氣液系統才真正有價值。把「平穩」、「精準」與「高推力」改寫成速度範圍、位置允差、工作推力、行程區段、負載、循環率與安全狀態，再選擇架構。

氣液缸實際控制的是什麼？

SMC 的 CC 選型程序把負載率定義為負載除以理論輸出，要求維持在 50% 以下，並依所需速度功能選擇閥組（SMC CC 氣液單元型錄）。因此，氣液缸控制的是一項明確變數，通常是進給速度、液壓阻力或高推力工作行程，而不是一種包辦所有情況的「精度」。

氣液缸是一種以壓縮空氣為主要能量輸入，並用液壓油完成受控傳力、阻尼或壓力增幅的流體動力致動器或致動迴路。實際控制項目取決於配置：

所需結果	適用的氣液功能	不能據此證明
平穩低速進給	以節流閥或壓力補償流量閥計量油流	絕對位置精度
受控接近	在快速移動與較慢進給區之間切換	沒有感測器也能避免碰撞
短行程高推力工作段	把氣壓增幅為更高油壓	全行程每一毫米都能輸出高推力
降低末端衝擊	以液壓方式塑造減速或阻抗運動	失去能源後仍可安全保持負載
中途停止	在指定條件下關閉停止閥	在多個配方目標上進行伺服定位

這項區分很重要，因為速度控制、位置控制與推力控制是不同的工程任務。液壓流量限制可以讓低速移動更平穩，卻不會告訴控制器活塞桿位於何處。增壓器可以提高工作壓力，但不會自動調節模具端的壓製力。

NIST 把位置精度與重複性視為不同的計量量值，並強調驗證線性運動性能時的量測不確定度（NIST 線性運動計量）。因此，生產機台的驗收結果應在工件、治具或刀具基準上量測，不應從致動器標籤推定。

這個來源邊界很重要。SMC 把 CC 單元描述為將氣壓轉換為等值液壓；這支持油量計量可讓運動更平順，卻不能支持所有氣液單元都能放大推力或達到固定定位允差的通則。

若要更全面比較精度、重複性、解析度與製程允差，請參閱氣缸與電動致動器精度指南。

必須分開辨識的三種氣液架構

主要產品文件中可看到三種不同架構：SMC 的等壓 CC 氣液單元、Parker 以油量計量的 Par-Check，以及 TOX 以增壓器為核心的 Powerpackage（SMC；Parker；TOX）。分開比較後，才能判斷機台需要穩定速度、單一受控進給區，還是短工作行程的壓力增幅。

1. 用於平穩進給的氣液單元

氣液單元以壓縮空氣作用於轉換器，產生近似等值的液壓。液壓油再推動相容的氣液缸，而閥組負責計量油流。液體的可壓縮性遠低於空氣，因此迴路可以減少起動跳動並提高低速一致性。

若受控搬送、切削進給、鑽孔進給或其他動作更重視速度穩定性而非可程式位置，可考慮這種架構。依閥組配置不同，機台可具備快進、慢速進給、跳躍或停止功能。

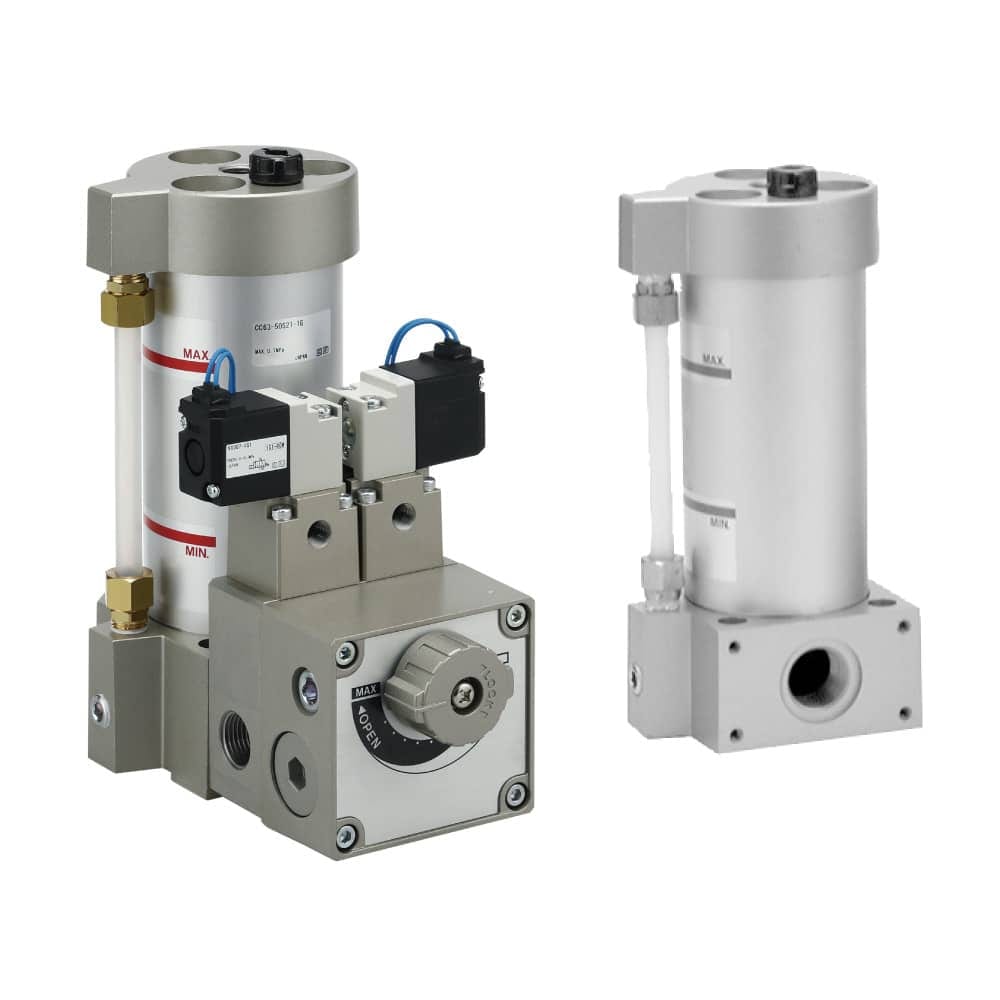

用於計量油流並控制氣缸运動的氣液轉換器與閥組

圖中硬體是氣液轉換器與閥組，不是獨立氣缸。油位、閥功能、液壓管路與相容致動器都屬於運動系統的一部分。

2. 用於受控進給區的液壓阻力單元

Parker 的 Par-Check 是機械連結式液壓阻力單元。活塞桿移動時，活塞把油液壓過可調針閥或速度控制閥。相連的氣動或機械致動器提供運動，液壓單元則加以阻抗並塑造速度。

當只有某一段行程或某一方向需要受控進給時，這種配置很實用。連桿、導向、可用阻尼行程、油位、負載方向與對心都很重要。它不是增壓器，其制動負載額定值也不等於致動器輸出推力。

3. 用於高推力工作行程的增壓驅動器

氣液增壓器使用大型氣動活塞與較小的液壓柱塞產生更高油壓。典型壓製順序包含快速接近、接觸偵測或阻力建立、短工作行程與回程。TOX 把增壓活塞、柱塞、高壓腔、工作活塞與工作行程閥列為不同功能元件。

這種架構適合壓製、鉚合、鉚接、壓花、成形或只在接觸附近需要大推力的裝配工作。它不必然適合長距離受力行程或持續高功率工作；若大部分循環都需要高液壓功率，傳統液壓動力單元可能更容易冷卻、監控與維護。

工程洞察：最快的架構判斷方式是把行程分區。若整段移動只需要穩定速度，先考慮氣液進給迴路；若只有最後幾毫米需要高推力，評估增壓器；若每一點都必須可程式設定，應把它視為運動控制軸，而不是單純的氣缸選型問題。

在我們的應用審查中，最能揭示需求的問題通常是：「製程在行程的哪一段需要液壓特性？」精確回答這個問題，往往比列出一長串通用致動器優點更快縮小選擇範圍。

應依受控輸出選擇架構，而不是依籠統的「氣液」名稱選擇。

精密定位不只需要油流控制

在 50 mm/s 下，SMC 針對指定 CCVS 時序條件提供 ±0.75 mm 的中途停止範例，計算方式是 50 mm/s 乘以 ±0.015 秒（SMC CC 型錄）。氣液控制可以改善速度穩定性，但這個特定產品的停止範例不能建立通用位置精度。

停止閥仍有切換延遲；油液與密封仍會受溫度影響。負載、導向、連桿、感測器、控制器掃描、閥響應與機械順應性，仍會影響製程停止位置。

請分開使用四項驗收術語：

速度穩定性：指定進給區內相對目標速度的變動。
重複性：在相同接近方向、負載、溫度與壓力下，重複結果的分散程度。
精度：量測結果與參考目標之間的差異。
穩定行為：命令改變後的超調、反彈、漂移或振動。

端部停止應用可能因剛性止擋定義最終位置而有良好重複性；低速鑽削或切削進給可能比最終位置更在意速度變動；壓床則可能關注力—位移資料。這是三種不同的驗收測試。

可程式中間位置通常需要位置感測器、控制器、合適的比例方向閥、受導引機構與故障邏輯。精密運動比例閥指南更詳細說明了這個閉迴路邊界。

定時停止範例不能提升為通用定位規格。只要位置或重複性是採購要求的一部分，就應記錄速度、接近方向、負載、油溫、供氣壓力、閥狀態、感測器基準、停留時間與循環次數。

氣液或增壓系統的尺寸選定

當行程超出容量圖表時，SMC 的指引建議轉換器容量至少為氣缸排量的 1.5 倍；該選型方法也把轉換器油位速度限制在 200 mm/s（SMC CC 型錄）。這些檢查顯示，只看缸徑與行程並不足夠。

先從負載與行程區段開始

對等壓氣液迴路而言，理論氣缸推力仍從壓差與有效活塞面積開始：

F_{\text{air-hydro}} \approx \Delta p A_{\text{piston}}

其中， $F_{\text{air-hydro}}$ 是以牛頓表示的致動器理論推力； $\Delta p$ 是以帕斯卡表示的活塞兩側有效壓差； $A_{\text{piston}}$ 是以平方公尺表示的有效活塞面積。此近似值未計入密封摩擦、背壓、加速度、管路損失與機械損失。由於轉換器產生近似等值液壓，因此不能把它視為增壓器。

單一受控氣缸腔的排油量約為：

V_{\text{oil}} = A_{\text{chamber}} L

其中， $V_{\text{oil}}$ 是以立方公尺表示的排油量； $A_{\text{chamber}}$ 是以平方公尺表示的適用活塞面積或環形面積； $L$ 是以公尺表示的受控行程。還要加入製造商規定的容量裕量，並核對轉換器油位速度、閥容量、管路容積與安裝方向。

增壓器壓力必須另行計算

對理想化增壓器而言，油壓近似為：

p_{\text{oil}} \approx p_{\text{air}} \frac{A_{\text{air piston}}}{A_{\text{plunger}}}

其中， $p_{\text{oil}}$ 與 $p_{\text{air}}$ 分別是以相同單位表示的油壓與氣壓； $A_{\text{air piston}}$ 與 $A_{\text{plunger}}$ 分別是以相同面積單位表示的有效氣動活塞與液壓柱塞面積。面積比就是理想增壓比。實際輸出會因摩擦、壓力損失、閥行為、密封預壓與動態效應而降低。

相對應的理想化工作推力為：

F_{\text{work}} \approx p_{\text{oil}} A_{\text{work piston}}

其中， $F_{\text{work}}$ 是以牛頓表示的工作推力； $A_{\text{work piston}}$ 是以平方公尺表示的液壓工作活塞面積。實際選型結論很簡單：向製造商索取推力—行程資料與容許工作行程長度，不要把短工作行程的額定值外推到整段接近行程。

現有的氣缸推力計算器可為傳統氣缸提供基準，但不會模擬增壓器。基本壓力—面積關係可參閱氣缸公式指南。

工程洞察：最有用的尺寸草圖不是一支全行程箭頭，而是把快速接近、受控進給、接觸、工作行程、停留與回程分成不同區段，再標出各區段所需推力、速度、感測與安全狀態。這能看出混合式硬體是真的降低複雜度，還是只把複雜度藏進一個致動器套件。

氣液缸最適合哪些應用？

TOX 記載的產品家族壓製力範圍為 2 至 2,000 kN，而標準整合式工作行程遠短於總行程（TOX Powerpackage 概覽）。這個範圍只適用於特定產品，但分段運動原理可說明最適合的應用。

應用模式	可能適合的方案	主要驗收量值
快速接近加慢速鑽削或切削進給	氣液單元	指定負載下的進給速度範圍
機台進給中的單一受控區段	液壓阻力單元	制動負載、進給率與轉換點
鉚合、鉚接、壓花、壓製或成形	增壓驅動器	力—位移曲線與工作行程長度
簡單夾持、頂出、閘門或兩位置搬送	標準氣缸通常已足夠	端點位置、推力與循環時間
許多配方位置或運動曲線	電動或伺服氣動軸	負載下精度、重複性與穩定時間
長距離高推力行程或持續液壓功率	傳統液壓系統通常更合適	持續推力、熱量、流量與負載保持

因此，標題中的「終極解決方案」是有條件的。當氣液硬體把液壓特性集中在製程真正需要的位置時，它很有吸引力；若每個行程區段都需要相同高壓、位置配方頻繁變動，或標準速度控制器加機械止擋已能滿足需求，就較難合理化。

若專案仍在系統層級選擇氣動或液壓，請閱讀液壓與氣動比較。若主要問題只是一般氣缸速度，在增加第二種流體前，先從進氣節流與排氣節流指南開始。

系統試車與維護

SMC 警告，在一種跳躍閥配置中，快慢速比明顯高於約 3:1 可能促成氣蝕與氣泡；引用的迴路指引也建議液壓管路短且向上傾斜，並避免油口朝下（SMC CC 型錄）。因此，油路配置是試車的一部分，不能事後才處理。

請依以下順序進行：

驗證機構。檢查導向、對心、連桿、側向負載、硬止擋、治具剛性與實際接觸點。
確認流體路徑。記錄運動時氣壓、油品、油位、液壓管內徑與長度、閥方向及排氣限制。
依指示排除滯留空氣。混入的空氣會降低剛性，並重新引發跳動、延遲或不穩定停止。
從低速與低推力開始。提高設定前先確認方向、轉換邏輯、停止閥狀態、感測與故障行為。
擷取一個完整循環。在同一時間基準上記錄命令、氣缸位置、氣壓、適用時的油壓、推力與循環時間。
測試工作範圍。在最小與最大負載、預期溫度範圍、最低動態供氣壓力及實際循環率下重複測試。
定義檢查觸發條件。使用油位、洩漏、速度漂移、推力漂移、溫度、噪音、密封狀態與循環資料，不要只用籠統的日曆週期。

對 Par-Check 類型單元，Parker 的說明把油位顯示、同軸安裝或正確導引的平行安裝直接連結到操作要求。對氣液轉換器，SMC 指出滑動密封的洩漏可能使兩側油位移動。對增壓器，則應遵循供應商對密封、儲油槽、壓力閥與工作行程的檢查說明。

工程洞察：速度開始漂移時，不要先調節節流閥。請比較油溫、油中空氣、轉換器油位、負載、供氣壓力、排氣限制、連桿摩擦與閥命令。調整節流閥可能掩蓋症狀，卻讓系統偏離試車基準。

液壓油帶來標準氣缸沒有的失效模式：油位遷移、混氣、氣蝕、黏度受溫度影響、內洩漏與液壓管路限制。只有在這些條件都受控時，平順運動的優勢才會成立。

一般致動器保養規劃可參閱氣缸與致動器維護比較。

RFQ 與安全審查要求

ISO 4413 與 ISO 4414 都在 2010 年發布，分別涵蓋液壓與氣動系統的一般規則及安全要求（ISO 4413；ISO 4414）。氣液裝置跨越兩種流體動力邊界，因此 RFQ 必須說明兩側的儲能與安全隔離方式。

請向供應商提供以下資料：

指定架構，或要解決的製程結果；
負載、外力、負載方向與側向負載條件；
總行程，以及快速、進給、接觸、工作、停留與回程區段；
推力、速度、位置與穩定時間的驗收範圍；
機台端動態氣壓與可用流量；
缸徑、桿徑、安裝方式、導向與方向；
油品規格、轉換器容量、液壓管路走向與環境溫度；
閥、感測器、PLC 訊號、轉換邏輯與診斷輸出；
正常停止、緊急停止、失氣、斷電、工具卡住與重新啟動行為；
預期循環數、工作時數、維護能力與庫存維修零件；
驗收測試方法、儀器、取樣率與循環次數。

不要假設關閉氣閥就會消除液壓壓力或以機械方式支撐負載。若意外啟動或儲存能量釋放可能傷害作業人員，OSHA 1910.147 適用，並要求受涵蓋的維修工作使用能源控制程序（OSHA 上鎖掛牌）。機台風險評估可能要求支撐、約束、受監控卸壓、冗餘閥或其他工程控制。

ISO 15552 建立額定 10 bar、缸徑 32 至 320 mm、可拆式安裝氣缸的尺寸系列，但不代表每種氣液產品都能與每種 ISO 氣缸直接互換（ISO 15552）。請逐一機型確認安裝基準、本體外廓、連接口、油路接頭、感測器、桿端、行程、緩衝、轉換控制與安全狀態。

若應用具有不同的進給區與工作區，請透過工程聯絡頁面送出完整工況表。要求供應商在迴路圖與推力—行程曲線上標示假設，使報價內容可被測試，而不是接受籠統的「精密」承諾。

依我們的經驗，標註完整的迴路圖與推力—行程曲線，比單獨一份相容性聲明更能避免選型錯誤。它們能在硬體到達機台前揭露轉換點、壓力邊界、感測假設與安全狀態。

氣液缸常見問題

ISO 15552 涵蓋額定 10 bar 的氣動尺寸系列，而 SMC CC 氣液型錄另加入轉換器、油量、閥與管路要求。以下五個問題說明，熟悉的氣缸外廓並不代表混合系統可以直接換上就完成精度升級。

氣液缸比標準氣缸更精準嗎？

氣液缸可以提供更穩定的低速運動，但這不等同於更高的位置精度。最終精度取決於架構、閥時序、感測、控制器、負載、導向、溫度、壓力與量測方法。應針對製程實際使用的變數進行帶載驗收測試。

每一種氣液缸都會增加推力嗎？

不會。等壓氣液轉換器主要把受控介質由空氣改為油液，本身不會放大壓力。氣液增壓器可以利用面積比提高油壓，但額定推力通常只適用於指定工作行程範圍與工作條件。

氣液缸可以直接取代標準氣缸嗎？

不能想當然耳。有些氣缸可能共用安裝尺寸，但完整系統可能需要轉換器、儲油槽、閥組、液壓管路、不同連接口、轉換控制與維護空間。更換前要確認確切機型、迴路、外廓、感測器、推力、速度與安全狀態。

氣液系統需要哪些維護？

依所選製造商的說明處理油品、油位、密封、洩漏、滯留空氣、閥功能、液壓管路與檢查間隔。持續追蹤速度、推力、溫度與循環行為。固定且通用的 12 或 18 個月保養週期，不能可靠取代設備專用指引。

何時應改用電動或傳統液壓運動？

當製程需要許多可程式位置、可追溯運動曲線或嚴格控制穩定過程時，選擇電動或伺服控制軸。若長行程或持續工作需要高推力或受控功率，則考慮傳統液壓。若簡單端到端運動已通過測試，使用標準氣動即可。
