Hidro-pnömatik silindir seçim kılavuzu

Q: Her hidro-pnömatik silindir kuvveti artırır mı?

Hayır. Eş basınçlı hava-hidrolik dönüştürücü basıncı katlamaz. Pnömo-hidrolik basınç yükseltici alan oranıyla yağ basıncını artırabilir; ancak anma kuvveti tanımlı güç stroku aralığı için geçerlidir.

Q: Hidro-pnömatik silindir standart pnömatik silindirin yerine doğrudan takılabilir mi?

Varsayımla hayır. Tam modeli, devreyi, zarfı, portları, sensörleri, kuvveti, hızı, geçiş kontrollerini ve güvenli durumu doğrulayın.

Q: Hava-hidrolik sistem hangi bakımı gerektirir?

Üreticinin yağ tipi, yağ seviyesi, contalar, kaçak, hapsolmuş hava, valf işlevi, hidrolik borulama ve inceleme aralıkları talimatlarına uyun; hız, kuvvet, sıcaklık ve çevrim davranışını izleyin.

Q: Ne zaman elektrikli veya geleneksel hidrolik hareketi seçmeliyim?

Çok sayıda programlanabilir konum veya sıkı kontrollü yerleşme için elektrikli ya da servo eksen; uzun strokta veya sürekli görevde yüksek kuvvet için geleneksel hidrolik düşünün. Basit uçtan uca hareket için standart pnömatik yeterli olabilir.

Hidro-pnömatik silindirler her hassas kontrol uygulaması için en iyi çözüm değildir. Gerçek gereksinim düzgün düşük hızlı ilerleme, kontrollü yaklaşma veya kısa ve yüksek kuvvetli bir çalışma stroku olduğunda ve tesiste uygun basınçlı hava mevcutsa güçlü adaylardır. Makine çok sayıda programlanabilir konum, sürekli hidrolik güç veya standart pnömatik silindirin yapabileceği basit iki konumlu hareket gerektirdiğinde daha zayıf adaylardır.

Hidro-pnömatik silindir ifadesi de göründüğünden geniştir. Hava basıncını yaklaşık eşit yağ basıncına dönüştüren hava-hidrolik devresini, pnömatik aktüatöre mekanik olarak bağlanmış hidrolik direnç ünitesini veya güç strokunda çok daha yüksek yağ basıncı oluşturan basınç yükselticili tahriki tanımlayabilir. Bu mimariler farklı sorunları çözer.

Öne Çıkan Noktalar

SMC, CC seçim yönteminde hava-hidrolik silindir yük oranının 50% veya altında olmasını önerir.

Eş basınçlı hava-hidrolik kontrolü ilerleme davranışını iyileştirir, ancak kuvveti katlamaz.

Basınç yükseltici kısa ve yüksek kuvvetli bir strok oluşturabilir; programlanabilir konumlandırma ise normalde geri besleme ve kontrolör gerektirir.

Hava-hidrolik sistem ancak gereksinim ölçülebilir olduğunda yerini hak eder. “Düzgün”, “hassas” ve “yüksek kuvvet” ifadelerini hız bandı, konum penceresi, çalışma kuvveti, strok bölgesi, faydalı yük, çevrim hızı ve güvenli durumla değiştirin. Ardından mimariyi seçin.

Hidro-Pnömatik Silindir Gerçekte Neyi Kontrol Eder?

SMC’nin CC seçim prosedürü yük oranını, yükün teorik çıkışa bölümü olarak tanımlar; gerekli hız fonksiyonundan valf ünitesini seçerken oranı 50% veya altında tutar (SMC CC Hava-hidrolik Ünite kataloğu). Dolayısıyla hidro-pnömatik silindir evrensel hassasiyeti değil, beyan edilmiş tek bir değişkeni—genellikle ilerleme hızını, hidrolik direnci veya yüksek kuvvetli güç strokunu—kontrol eder.

Hidro-pnömatik silindir, birincil enerji girdisi olarak basınçlı havayı; kontrollü iletim, direnç veya basınç yükseltme için hidrolik yağı kullanan akışkan gücü aktüatörü ya da aktüatör devresidir. Kontrol ettiği büyüklük düzene bağlıdır:

Gerekli sonuç	Yararlı hidro-pnömatik işlev	Neyi kanıtlamaz?
Düzgün düşük hızlı ilerleme	Yağı kısma veya basınç dengelemeli debi valfinden ölçülü geçirin	Mutlak konum doğruluğu
Kontrollü yaklaşma	Hızlı hareket ile daha yavaş ilerleme bölgesi arasında geçiş yapın	Algılama olmadan çarpışmasız hareket
Kısa, yüksek kuvvetli çalışma stroku	Hava basıncını daha yüksek yağ basıncına yükseltin	Toplam strokun her milimetresinde yüksek kuvvet
Azaltılmış son darbe	Yavaşlamayı şekillendirin veya harekete hidrolik direnç uygulayın	Enerji kaybından sonra güvenli yük tutma
Ara konumda durma	Tanımlı koşullarda durdurma valfini kapatın	Reçeteyle belirlenen çok sayıda hedefte servo konumlandırma

Bu ayrım önemlidir; çünkü hız kontrolü, konum kontrolü ve kuvvet kontrolü farklı mühendislik görevleridir. Hidrolik debi kısıtı düşük hızlı hareketi daha kararlı kılabilir. Kontrolöre milin nerede olduğunu bildirmez. Basınç yükseltici çalışma basıncını artırabilir. Takımdaki pres kuvvetini otomatik olarak düzenlemez.

NIST, konum doğruluğu ile tekrarlanabilirliği ayrı metroloji büyüklükleri olarak ele alır ve doğrusal hareket performansını belgelendirirken ölçüm belirsizliğini vurgular (NIST doğrusal hareket metrolojisi). Bu nedenle üretim makinesinde kabul sonucu aktüatör etiketinden çıkarılmamalı; parça, fikstür veya takım referansında ölçülmelidir.

Bu kaynak sınırı önemlidir. SMC, CC ünitesini hava basıncını eşdeğer hidrolik basınca dönüştüren bir sistem olarak tanımlar. Açıklama, yağın ölçülü akışıyla daha düzgün hareketi destekler; ancak her hava-hidrolik ünitenin kuvveti katladığı veya sabit bir konum toleransına ulaştığı yönünde genel iddiayı desteklemez.

Doğruluk, tekrarlanabilirlik, çözünürlük ve proses toleransını daha geniş biçimde karşılaştırmak için silindir ve elektrikli aktüatör hassasiyeti kılavuzuna bakın.

Birbirinden Ayrılması Gereken Üç Hidro-Pnömatik Mimari

Birincil ürün belgelerinde üç ayrı mimari görülür: SMC’nin eş basınçlı CC hava-hidrolik ünitesi, Parker’ın yağ ölçümlemeli Par-Check ünitesi ve TOX’un basınç yükseltici tabanlı Powerpackage sistemi (SMC; Parker; TOX). Bunları ayırmak, makinenin kararlı hıza, kontrol edilen tek bir ilerleme bölgesine veya kısa çalışma stroku için basınç artışına mı ihtiyaç duyduğunu gösterir.

1. Düzgün İlerleme İçin Hava-Hidrolik Ünite

Hava-hidrolik ünite, bir dönüştürücüye etki eden basınçlı havayla yaklaşık eşdeğer hidrolik basınç oluşturur. Yağ uyumlu hava-hidrolik silindiri hareket ettirirken valf ünitesi yağ debisini ölçüler. Sıvı havadan çok daha az sıkıştırılabilir olduğu için devre başlangıçtaki sıçramayı azaltabilir ve düşük hız tutarlılığını iyileştirebilir.

Hız kararlılığının programlanabilir konumdan daha önemli olduğu kontrollü transfer, kesme ilerlemesi, delme ilerlemesi veya başka hareketler için bu mimariyi değerlendirin. Valf düzenine bağlı olarak makinede hızlı ilerleme, yavaş ilerleme, atlama veya durdurma işlevleri olabilir.

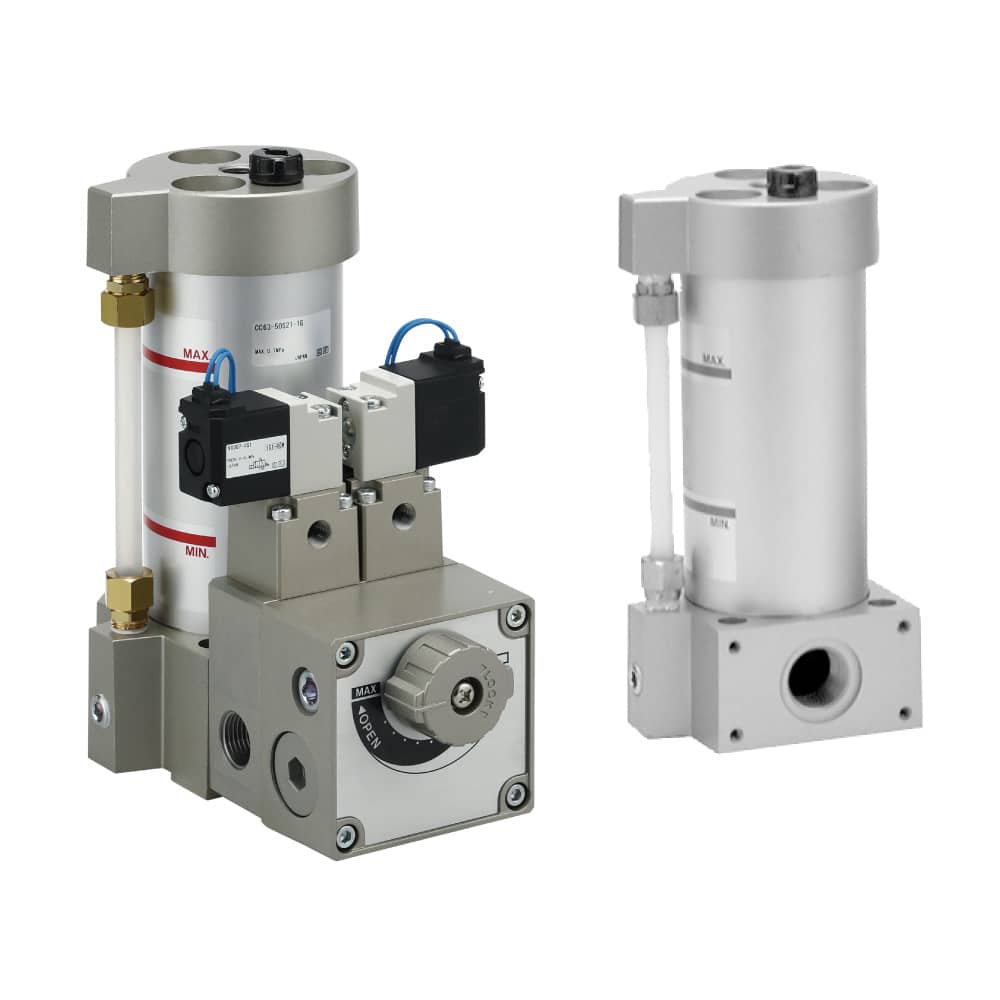

Kontrollü silindir hareketi için yağ debisini ölçüleyen hava-hidrolik dönüştürücü ve valf ünitesi

Görüntüdeki donanım bağımsız bir silindir değil, hava-hidrolik dönüştürücü ve valf ünitesidir. Yağ seviyesi, valf işlevi, hidrolik borulama ve uyumlu aktüatör hareket sisteminin parçalarıdır.

2. Kontrollü İlerleme Bölgesi İçin Hidrolik Direnç Ünitesi

Parker Par-Check, mekanik olarak bağlanmış bir hidrolik direnç ünitesidir. Mili hareket ederken piston, yağı ayarlanabilir iğne veya hız kontrol valfinden geçirir. Bağlı pnömatik ya da mekanik aktüatör hareketi sağlar; hidrolik ünite ise harekete direnç gösterip onu şekillendirir.

Bu düzen yalnızca tanımlı bir hareket bölümünün veya yönünün kontrollü ilerleme gerektirdiği durumlarda kullanışlıdır. Bağlantı, kılavuz, kullanılabilir kontrol stroku, yağ seviyesi, yük yönü ve hizalama önemlidir. Basınç yükseltici değildir; kontrol yükü sınıfı da aktüatör çıkış kuvvetiyle aynı değildir.

3. Yüksek Kuvvetli Güç Stroku İçin Basınç Yükselticili Tahrik

Pnömo-hidrolik basınç yükseltici, daha yüksek yağ basıncı oluşturmak için büyük hava tahrikli piston ile daha küçük hidrolik plungeri kullanır. Tipik pres dizisinde hızlı yaklaşma, temas algılama veya direnç, kısa güç stroku ve geri dönüş bulunur. TOX; yükseltici pistonu, plungeri, yüksek basınç haznesini, çalışma pistonunu ve güç stroku valfini ayrı işlevsel elemanlar olarak belgeler.

Bu mimari yalnızca temas yakınında yüksek kuvvet isteyen presleme, kenetleme, perçinleme, kabartma, şekillendirme veya montaj işleri için uygundur. Uzun kuvvet stroku veya sürekli yüksek güç görevi için otomatik olarak en iyi seçenek değildir. Çevrimin büyük bölümünde yüksek hidrolik güç gerekiyorsa geleneksel hidrolik güç ünitesinin soğutulması, izlenmesi ve bakımı daha kolay olabilir.

Mühendislik bilgisi: En hızlı mimari testi, stroku bölgelere ayırmaktır. Tüm hareket yalnızca kararlı hız istiyorsa hava-hidrolik ilerleme devresiyle başlayın. Yalnız son birkaç milimetrede yüksek kuvvet gerekiyorsa basınç yükselticiyi inceleyin. Her nokta programlanabilir olmalıysa uygulamayı silindir seçimi değil, hareket kontrol ekseni olarak ele alın.

Uygulama incelemelerimizde en açıklayıcı soru çoğu zaman şudur: “Proses strokun neresinde hidrolik davranış istiyor?” Kesin yanıt, seçimi uzun bir genel aktüatör avantajları listesinden daha hızlı daraltır.

Mimariyi genel “hidro-pnömatik” etiketine değil, kontrol edilen çıkışa göre seçin.

Hassas Konumlandırma Yağ Kontrolünden Fazlasını Gerektirir

SMC, 50 mm/s hızda belirli CCVS zamanlama koşulu için 50 mm/s ile ±0.015 saniyenin çarpımından hesaplanan ±0.75 mm’lik ara durdurma örneği verir (SMC CC kataloğu). Hidro-pnömatik kontrol hız kararlılığını iyileştirebilir; ancak bu ürüne özgü durdurma örneği evrensel konum doğruluğu oluşturmaz.

Durdurma valfinde yine anahtarlama gecikmesi vardır. Yağ ve contaların davranışı sıcaklığa bağlıdır. Yük, kılavuz, bağlantı, sensör, kontrolör taraması, valf tepkisi ve mekanik esneklik de prosesin nerede duracağını etkiler.

Dört ayrı kabul terimi kullanın:

Hız kararlılığı: Tanımlı ilerleme bölgesinde hedef hız çevresindeki değişim.
Tekrarlanabilirlik: Aynı yaklaşım, yük, sıcaklık ve basınç altında tekrarlanan sonuçların dağılımı.
Doğruluk: Ölçülen sonuç ile referans hedef arasındaki fark.
Yerleşme davranışı: Komut değiştikten sonraki aşım, sekme, sürüklenme veya titreşim.

Son durduruculu uygulama, nihai konumu rijit durdurucu belirlediği için iyi tekrarlanabilir. Yavaş ilerlemeli delme veya kesme uygulaması nihai konumdan çok hız değişimine önem verebilir. Pres ise kuvvet-yer değiştirme verisine önem verebilir. Bunlar üç farklı kabul testidir.

Programlanabilir ara konumlarda normal mimari; konum sensörü, kontrolör, uygun oransal yön valfi, kılavuzlu mekanik ve arıza mantığı içerir. Hassas hareket için oransal valfler kılavuzu bu kapalı çevrim sınırını ayrıntılı açıklar.

Zamanlamalı durdurma örneği evrensel konumlandırma şartnamesine dönüştürülemez. Konum veya tekrarlanabilirlik satın alma gereksinimiyse hızı, yaklaşma yönünü, yükü, yağ sıcaklığını, besleme basıncını, valf durumunu, sensör referansını, beklemeyi ve çevrim sayısını kaydedin.

Hava-Hidrolik veya Basınç Yükselticili Sistem Nasıl Boyutlandırılır?

SMC, strok kapasite grafiğini aştığında dönüştürücü kapasitesinin silindir deplasmanının en az 1.5 katı olmasını önerir ve bu seçim yönteminde dönüştürücü yağ seviye hızını 200 mm/s ile sınırlar (SMC CC kataloğu). Bu kontroller yalnız iç çap ve strokun neden yetersiz olduğunu gösterir.

Yük ve Strok Bölgeleriyle Başlayın

Eş basınçlı hava-hidrolik devrede teorik silindir kuvveti yine basınç farkı ve etkin piston alanıyla başlar:

F_{\text{air-hydro}} \approx \Delta p A_{\text{piston}}

Burada $F_{\text{air-hydro}}$ newton cinsinden teorik aktüatör kuvveti, $\Delta p$ paskal cinsinden piston üzerindeki etkin basınç farkı, $A_{\text{piston}}$ ise metrekare cinsinden etkin piston alanıdır. Yaklaşım conta sürtünmesini, geri basıncı, ivmelenmeyi, hat kaybını ve mekanik kayıpları içermez. Dönüştürücü yaklaşık eşdeğer hidrolik basınç ürettiği için basınç yükseltici olarak değerlendirilmemelidir.

Kontrol edilen tek bir silindir haznesinin yağ deplasmanı yaklaşık olarak:

V_{\text{oil}} = A_{\text{chamber}} L

Burada $V_{\text{oil}}$ metreküp cinsinden yer değiştiren yağ hacmi, $A_{\text{chamber}}$ metrekare cinsinden geçerli piston veya halka alanı, $L$ ise metre cinsinden kontrollü stroktur. Üreticinin kapasite payını ekleyin ve dönüştürücü yağ seviye hızını, valf kapasitesini, boru hacmini ve yönü doğrulayın.

Basınç Yükseltici Basıncını Ayrı Hesaplayın

İdealleştirilmiş basınç yükselticide yaklaşık yağ basıncı:

p_{\text{oil}} \approx p_{\text{air}} \frac{A_{\text{air piston}}}{A_{\text{plunger}}}

Burada $p_{\text{oil}}$ ve $p_{\text{air}}$ aynı birimlerde yağ ve hava basıncı; $A_{\text{air piston}}$ ile $A_{\text{plunger}}$ ise aynı alan birimlerinde etkin hava pistonu ve hidrolik plunger alanlarıdır. Alan oranı ideal basınç yükseltme oranıdır. Sürtünme, basınç kaybı, valf davranışı, conta ön yükü ve dinamik etkiler nedeniyle gerçek çıkış daha düşüktür.

Karşılık gelen idealleştirilmiş çalışma kuvveti:

F_{\text{work}} \approx p_{\text{oil}} A_{\text{work piston}}

Burada $F_{\text{work}}$ newton cinsinden çalışma kuvveti, $A_{\text{work piston}}$ ise metrekare cinsinden hidrolik çalışma pistonu alanıdır. Pratik seçim sonucu basittir: Üreticinin kuvvet-strok verilerini ve izin verilen güç stroku uzunluğunu isteyin. Kısa güç stroku değerini toplam yaklaşma strokuna genellemeyin.

Mevcut pnömatik silindir kuvveti hesaplayıcı geleneksel hava silindiri için temel değer sunabilir; ancak basınç yükselticiyi modellemez. Temel basınç-alan ilişkisi için pnömatik silindir formülü kılavuzunu kullanın.

Mühendislik bilgisi: En yararlı boyutlandırma çizimi tek bir tam strok oku değildir. Hızlı yaklaşma, kontrollü ilerleme, temas, güç stroku, bekleme ve geri dönüşü ayrı bölgeler olarak çizin. Ardından her bölgede gerekli kuvveti, hızı, algılamayı ve güvenli durumu işaretleyin. Bu, hibrit donanımın karmaşıklığı gerçekten azaltıp azaltmadığını veya yalnızca tek aktüatör paketi içinde gizleyip gizlemediğini gösterir.

Hidro-Pnömatik Silindirlerin En Uygun Olduğu Uygulamalar

TOX, 2 ila 2,000 kN pres kuvvetini kapsayan bir ürün ailesi belgeler; standart entegre güç strokları ise toplam stroktan çok daha kısadır (TOX Powerpackage genel bakışı). Aralık ürüne özgüdür; ancak kademeli hareket ilkesi en uygun uygulamaları açıklar.

Uygulama modeli	Olası uygunluk	Ana kabul ölçüsü
Hızlı yaklaşma ve ardından yavaş delme veya kesme ilerlemesi	Hava-hidrolik ünite	tanımlı yük altında ilerleme hızı bandı
Makine ilerlemesinin tek kontrollü bölümü	Hidrolik direnç ünitesi	kontrol yükü, ilerleme hızı ve geçiş noktası
Kenetleme, perçinleme, kabartma, presleme veya şekillendirme	Basınç yükselticili tahrik	kuvvet-yer değiştirme eğrisi ve güç stroku uzunluğu
Basit kelepçe, itici, kapak veya iki konumlu transfer	Standart pnömatik silindir çoğu zaman yeterlidir	son konum, kuvvet ve çevrim süresi
Reçeteyle belirlenen çok sayıda konum veya hareket profili	Elektrikli veya servo-pnömatik eksen	yük altında doğruluk, tekrarlanabilirlik ve yerleşme süresi
Uzun yüksek kuvvet stroku veya sürekli hidrolik güç	Geleneksel hidrolik sistem çoğu zaman daha güçlüdür	sürekli kuvvet, ısı, debi ve yük tutma

Dolayısıyla başlıktaki “en iyi çözüm” koşulludur. Hidro-pnömatik donanım, hidrolik davranışı prosesin tam ihtiyaç duyduğu bölgede yoğunlaştırdığında etkileyicidir. Her strok bölgesi aynı yüksek basıncı gerektiriyorsa, konum reçeteleri sık değişiyorsa veya standart hız kontrolörü ile mekanik durdurucu gereksinimi zaten karşılıyorsa gerekçelendirilmesi daha zordur.

Proje sistem düzeyinde hava ve yağ gücü arasında seçim yapıyorsa hidrolik-pnömatik karşılaştırmasını inceleyin. Ana sorun sıradan silindir hızıysa ikinci bir akışkan eklemeden önce girişten ve çıkıştan ölçümleme kılavuzuyla başlayın.

Sistemin Devreye Alınması ve Bakımı

SMC, tek atlama valfi düzeninde yaklaşık 3:1’in çok üzerindeki hızlı/yavaş hız oranının kavitasyonu ve hava kabarcıklarını teşvik edebileceği konusunda uyarır; ayrıca belirtilen devre kılavuzunda kısa, yükselen hidrolik borulama ve aşağı bakan portlardan kaçınmayı önerir (SMC CC kataloğu). Dolayısıyla yağ güzergâhı sonradan düşünülecek ayrıntı değil, devreye almanın bir parçasıdır.

Şu sırayı kullanın:

Mekaniği doğrulayın. Kılavuzlamayı, hizalamayı, bağlantıyı, yan yükü, sert durdurucuları, takım rijitliğini ve gerçek temas noktasını kontrol edin.
Akışkan yollarını doğrulayın. Hareket sırasındaki hava basıncını, yağ tipini, yağ seviyesini, hidrolik hattın iç çapı ve uzunluğunu, valf yönünü ve egzoz kısıtını kaydedin.
Hapsolmuş havayı talimatlara göre çıkarın. Yağ içindeki hava rijitliği azaltır; sıçrama, gecikme veya kararsız durmayı yeniden oluşturabilir.
Düşük hız ve kuvvetle başlayın. Ayarları artırmadan önce yönü, geçiş mantığını, durdurma valfi durumunu, algılamayı ve arıza davranışını doğrulayın.
Tam bir çevrimi kaydedin. Komutu, silindir konumunu, hava basıncını, uygunsa yağ basıncını, kuvveti ve çevrim süresini aynı zaman tabanında kaydedin.
Çalışma zarfını test edin. Asgari ve azami faydalı yükte, beklenen sıcaklık aralığında, en düşük dinamik besleme basıncında ve gerçekçi çevrim hızında tekrarlayın.
İnceleme tetikleyicilerini tanımlayın. Genel takvim aralığı yerine yağ seviyesi, kaçak, hız sapması, kuvvet sapması, sıcaklık, gürültü, conta durumu ve çevrim verilerini kullanın.

Par-Check tipi ünitede Parker talimatları, yağ seviyesi göstergesini ve hat üzerinde veya düzgün kılavuzlanmış paralel montajı doğrudan çalışmayla ilişkilendirir. SMC, hava-hidrolik dönüştürücüde kayar contalardan kaçağın iki taraf arasındaki yağ seviyesini değiştirebileceğini belirtir. Basınç yükselticide ise tedarikçinin conta, yağ deposu, basınç valfi ve güç stroku inceleme talimatları geçerlidir.

Mühendislik bilgisi: Hız sapmaya başladığında ilk olarak kısma valfini ayarlamayın. Yağ sıcaklığını, yağdaki havayı, dönüştürücü seviyesini, yükü, besleme basıncını, egzoz kısıtını, bağlantı sürtünmesini ve valf komutunu karşılaştırın. Kısma ayarı, sistemi devreye alınmış temel ayardan uzaklaştırırken belirtiyi gizleyebilir.

Hidrolik yağ, standart pnömatik silindirde bulunmayan arıza türleri ekler: yağ seviyesinin kayması, havalanma, kavitasyon, sıcaklığa duyarlı viskozite, iç kaçak ve hidrolik hat kısıtları. Düzgün hareket avantajı yalnız bu koşullar kontrol altında kaldığı sürece gerçektir.

Genel aktüatör servis planlaması için silindir ve aktüatör bakım karşılaştırmasına bakın.

RFQ ve Güvenlik İncelemesi Gereksinimleri

ISO 4413 ve ISO 4414’ün ikisi de 2010’da yayımlanmıştır ve sırasıyla hidrolik ile pnömatik sistemler için genel kuralları ve güvenlik gereksinimlerini kapsar (ISO 4413; ISO 4414). Hidro-pnömatik kurulum her iki akışkan gücü sınırını da geçtiği için RFQ, iki taraftaki depolanmış enerjiyi ve güvenli izolasyonu açıklamalıdır.

Tedarikçilere şu girdileri gönderin:

istenen mimari veya çözülmesi gereken proses sonucu;
faydalı yük, harici kuvvet, yük yönü ve yan yük koşulu;
toplam strok ile hızlı, ilerleme, temas, güç, bekleme ve geri dönüş bölgeleri;
kuvvet, hız, konum ve yerleşme kabul bantları;
dinamik hava basıncı ve makinedeki kullanılabilir debi;
silindir iç çapı, mil çapı, montaj, kılavuz ve yön;
yağ şartnamesi, dönüştürücü kapasitesi, hidrolik hat güzergâhı ve ortam sıcaklığı;
valfler, sensörler, PLC sinyalleri, geçiş mantığı ve teşhis çıkışları;
normal durdurma, acil durdurma, hava kaybı, güç kaybı, sıkışmış takım ve yeniden başlatma davranışı;
beklenen çevrimler, çalışma saatleri, bakım becerileri ve stoktaki servis parçaları;
kabul testi yöntemi, cihazlar, örnekleme hızı ve çevrim sayısı.

Hava valfini kapatmanın hidrolik basıncı boşalttığını veya yükü mekanik olarak desteklediğini varsaymayın. OSHA 1910.147, beklenmedik başlatma veya depolanmış enerjinin boşalması çalışanları yaralayabildiğinde uygulanır ve kapsama giren servis işlerinde enerji kontrol prosedürü ister (OSHA kilitleme/etiketleme). Makine risk değerlendirmesi bloklama, sabitleme, izlenen tahliye, yedekli valfler veya başka mühendislik kontrolü gerektirebilir.

ISO 15552, 32 ila 320 mm iç çaplı, sökülebilir montajlı pnömatik silindirler için 10 bar boyut serisi oluşturur. Her hidro-pnömatik ürünü her ISO silindirle doğrudan değiştirilebilir kılmaz (ISO 15552). Montaj referansını, gövde zarfını, portları, yağ bağlantılarını, sensörleri, mil ucunu, stroku, yastıklamayı, geçiş kontrollerini ve güvenli durumu model bazında doğrulayın.

Uygulamanın ayrı ilerleme ve güç bölgeleri varsa tamamlanan görev formunu mühendislik iletişim sayfası üzerinden gönderin. Teklifin genel bir “hassasiyet” vaadi olarak kabul edilmek yerine test edilebilmesi için tedarikçiden devre ve kuvvet-strok eğrisi üzerindeki varsayımları işaretlemesini isteyin.

Deneyimlerimize göre işaretlenmiş devre ve kuvvet-strok eğrisi, tek başına uyumluluk beyanından daha fazla seçim hatasını önler. Donanım makineye ulaşmadan önce geçiş noktasını, basınç sınırını, algılama varsayımını ve güvenli durumu ortaya çıkarırlar.

Hidro-Pnömatik Silindirler Hakkında SSS

ISO 15552, 10 bar pnömatik boyut serisini kapsarken SMC CC hava-hidrolik kataloğu dönüştürücü, yağ hacmi, valf ve borulama gereksinimleri ekler. Aşağıdaki beş soru, bilinen bir silindir zarfının hibrit sistemi neden doğrudan takılabilir bir hassasiyet yükseltmesine dönüştürmediğini açıklar.

Hidro-Pnömatik Silindirler Standart Pnömatik Silindirlerden Daha mı Hassastır?

Daha kararlı düşük hızlı hareket sağlayabilirler; ancak bu daha yüksek konum doğruluğuyla aynı değildir. Nihai hassasiyet mimariye, valf zamanlamasına, algılamaya, kontrolöre, yüke, kılavuza, sıcaklığa, basınca ve ölçüm yöntemine bağlıdır. Prosesin gerçekten kullandığı değişken için yük altında kabul testi isteyin.

Her Hidro-Pnömatik Silindir Kuvveti Artırır mı?

Hayır. Eş basınçlı hava-hidrolik dönüştürücü esas olarak kontrol edilen ortamı havadan yağa değiştirir ve basıncı doğası gereği katlamaz. Pnömo-hidrolik basınç yükseltici alan oranıyla yağ basıncını artırabilir; ancak anma kuvveti normalde tanımlı bir güç stroku aralığı ve çalışma koşulu için geçerlidir.

Hidro-Pnömatik Silindir Standart Pnömatik Silindirin Yerine Doğrudan Takılabilir mi?

Varsayımla hayır. Bazı silindirlerin montaj ölçüleri ortak olabilir; ancak tüm sistem dönüştürücü, yağ deposu, valf ünitesi, hidrolik borulama, farklı portlar, geçiş kontrolleri ve bakım erişimi gerektirebilir. Değişimden önce tam modeli, devreyi, zarfı, sensörleri, kuvveti, hızı ve güvenli durumu doğrulayın.

Hava-Hidrolik Sistem Hangi Bakımı Gerektirir?

Yağ tipi, yağ seviyesi, contalar, kaçak, hapsolmuş hava, valf işlevi, hidrolik borulama ve inceleme aralıkları için seçilen üreticinin talimatlarına uyun. Hız, kuvvet, sıcaklık ve çevrim davranışının eğilimini izleyin. Sabit ve evrensel 12 ya da 18 aylık servis aralığı, ekipmana özgü kılavuzun güvenilir bir alternatifi değildir.

Ne Zaman Elektrikli veya Geleneksel Hidrolik Hareketi Seçmeliyim?

Proses çok sayıda programlanabilir konum, izlenebilir hareket profili veya sıkı kontrollü yerleşme istediğinde elektrikli ya da servo kontrollü eksen seçin. Uzun strokta veya sürekli görevde yüksek kuvvet ya da kontrollü güç gerektiğinde geleneksel hidroliği değerlendirin. Basit uçtan uca hareket testi zaten karşılıyorsa standart pnömatik kullanın.

Kaynaklar

Bu kılavuzda kullanılan mimariyi, seçim sınırlarını, hassasiyet terminolojisini, boyutsal kapsamı ve güvenlik sınırını dokuz birincil kaynak tanımlar.
