Tính toán và kiểm soát lực cuối hành trình xi lanh khí nén

Không thể tính được lực đỉnh cuối hành trình đáng tin cậy nếu chỉ biết khối lượng chuyển động và quãng đường dừng. Trước tiên, hãy tính năng lượng mà cơ cấu dừng phải hấp thụ, so sánh với khả năng được nhà sản xuất công bố của xi lanh hoặc bộ hấp thụ xung lực, sau đó đo đường biểu diễn lực theo thời gian nếu thiết kế máy cần giá trị tải đỉnh thực tế.

Sự phân biệt này giúp tránh một lỗi tính chọn phổ biến. Lấy năng lượng chia cho quãng đường dừng sẽ cho lực trung bình theo các giả thiết đã xác định. Phép tính đó không cho biết xung lực đỉnh ngắn truyền qua piston, nắp cuối, bộ gá, cơ cấu dẫn hướng, đồ gá và khung máy.

Tốc độ vào vùng giảm chấn là vận tốc piston khi giai đoạn giảm chấn cuối hành trình bắt đầu. Năng lượng hấp thụ là tổng động năng, công của lực dẫn động và công của trọng lực mà hệ thống dừng phải tiêu tán trong mỗi lần dừng. Lực dừng trung bình bằng năng lượng đó chia cho quãng đường dừng hiệu dụng; đây không phải là lực tức thời lớn nhất trên đường truyền tải.

Những điểm chính

Parker cho biết tốc độ vào vùng giảm chấn thường cao hơn khoảng 50% so với tốc độ trung bình.

Tính chọn cơ cấu dừng theo động năng cộng với công của lực dẫn động và trọng lực.

Coi năng lượng chia cho quãng đường là lực trung bình, không phải lực đỉnh.

Xác minh tải đỉnh bằng phép đo động phù hợp.

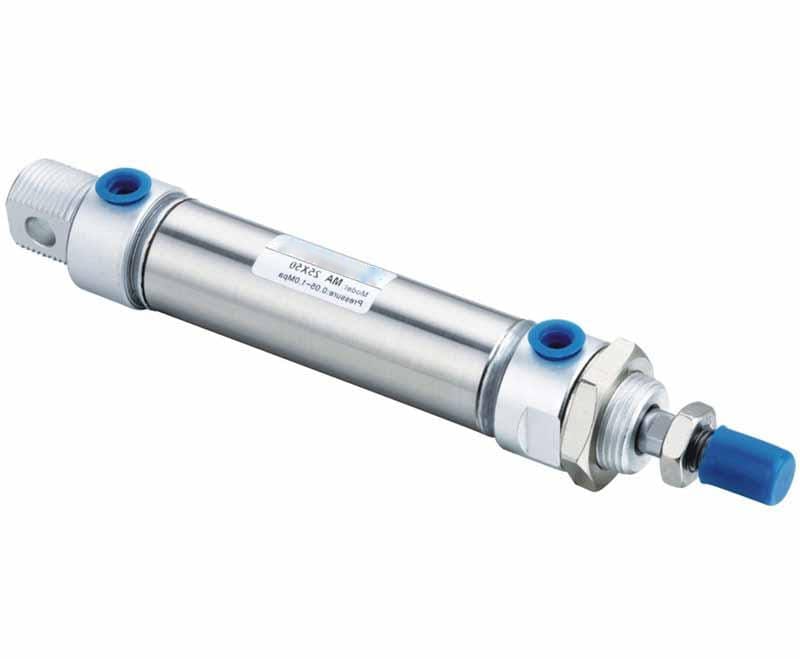

Xi lanh khí nén ISO 6432 dạng nhỏ gọn, dùng để minh họa rằng chỉ dựa vào hình thức sản phẩm không thể xác định khả năng giảm chấn. — Hình thức, đường kính piston và định mức áp suất của xi lanh không chứng minh được mức năng lượng cuối hành trình mà nó có thể hấp thụ. Hãy xác nhận dữ liệu giảm chấn của đúng model.

Cơ cấu dừng của xi lanh khí nén phải hấp thụ những gì?

Hãy bắt đầu từ năng lượng, không phải một hệ số nhân lực ước đoán. Parker cho biết tốc độ piston lúc bắt đầu giảm chấn thường cao hơn khoảng 50% so với tốc độ hành trình trung bình. Vì vậy, dữ liệu đầu vào hữu ích là tốc độ vào vùng giảm chấn khi có tải, không phải hành trình chia cho thời gian (Parker-Origa, truy cập ngày 2026-07-18).

Cụm chuyển động mang động năng:

E_k = \frac{1}{2} m v_c^2

Trong đó, $E_k$ là động năng tính bằng joule, $m$ là tổng khối lượng chuyển động tính bằng kilogram và $v_c$ là vận tốc vào vùng giảm chấn đo được hoặc ước tính thận trọng, tính bằng mét trên giây. Cần tính cả piston, cần piston, đồ gá, giá đỡ, sản phẩm được mang và mọi cơ cấu có chuyển động quy đổi về trục xi lanh.

Xi lanh có thể tiếp tục tạo lực đẩy khi piston đi qua hành trình giảm chấn bên trong hoặc hành trình của bộ hấp thụ xung lực bên ngoài. Có thể xấp xỉ phần công bổ sung đó như sau:

E_d = F_d s_c

$E_d$ là công của lực dẫn động tính bằng joule, $F_d$ là lực dẫn động thuần trong vùng dừng tính bằng newton và $s_c$ là quãng đường dừng hiệu dụng tính bằng mét. Hãy dùng áp suất động tại xi lanh, không chỉ dùng giá trị áp suất tĩnh đặt trên bộ điều áp. Chỉ trừ lực ma sát hoặc lực quá trình ngược chiều khi có thể chứng minh được hướng và độ lớn của lực đó.

Đối với chuyển động theo phương đứng, trọng lực có thể làm tăng hoặc giảm năng lượng:

E_g = m g s_c \sin(\theta)

$E_g$ là công của trọng lực, $g$ xấp xỉ $9.81\,\mathrm{m/s^2}$ và $\theta$ là góc chuyển động đo từ phương ngang. Lấy $E_g$ là dương khi trọng lực đẩy tải vào điểm dừng và là âm khi trọng lực cản lại chuyển động tiếp cận.

Do đó, cân bằng năng lượng ban đầu là:

E_{\mathrm{abs}} = E_k + E_d + E_g

Kết quả này là năng lượng mà hệ thống dừng phải hấp thụ trong mỗi lần dừng, trước khi áp dụng bất kỳ hệ số sử dụng nào có tài liệu quy định. Chỉ riêng kết quả này vẫn chưa đủ để chọn sản phẩm. Bước tiếp theo là so sánh với định mức của giảm chấn xi lanh, đệm chặn hoặc bộ hấp thụ xung lực đúng model tại tần suất chu kỳ thực tế.

Để xác định cân bằng lực cơ bản của xi lanh, hãy xem hướng dẫn tính lực theo áp suất và diện tích. Với ứng dụng nhạy cảm với tốc độ, danh mục kiểm tra thông số xi lanh tốc độ cao trình bày các dữ liệu về van, ống, áp suất và thời gian quyết định $v_c$ .

Phép tính cuối hành trình có hai ranh giới: ranh giới năng lượng cho biết cơ cấu dừng phải hấp thụ bao nhiêu, còn ranh giới kết cấu cho biết phản lực truyền qua đâu. Một giá trị năng lượng đúng vẫn có thể làm quá tải cơ cấu dẫn hướng, giá đỡ hoặc khung máy nếu điểm dừng được đặt sai đường truyền tải.

Lực dừng trung bình không phải là lực va đập đỉnh

Lấy năng lượng chia cho quãng đường chỉ ước tính lực dừng trung bình, không phải tải tức thời lớn nhất. SMC công bố chiều dài giảm chấn hiệu dụng và năng lượng cho phép theo từng model, trong đó một ví dụ CM2 đường kính piston 20 mm có các giá trị 11.0 mm và 0.54 J. Điều này cho thấy cả quãng đường lẫn khả năng hấp thụ đều không phải giá trị dùng chung (SMC, truy cập ngày 2026-07-18).

Với mô hình dừng đơn giản trên quãng đường không đổi:

F_{\mathrm{avg}} = \frac{E_{\mathrm{abs}}}{s_c}

$F_{\mathrm{avg}}$ là lực cản trung bình trên quãng đường dừng hiệu dụng. Quan hệ này giả định năng lượng đã nêu được hấp thụ trên quãng đường đó. Nó không mô tả đường cong áp suất thực tế, biến dạng đàn hồi, khe hở, ma sát phớt, độ cứng tiếp xúc, độ nảy ngược hay rung động kết cấu.

Vì sao lực đỉnh có thể lớn hơn lực trung bình rất nhiều? Lực thực tế thay đổi trong suốt quá trình dừng. Tiếp xúc cứng có thể tạo ra một xung đỉnh ban đầu rất hẹp. Giảm chấn khí nén được điều chỉnh đúng có thể làm áp suất tăng dần. Bộ hấp thụ xung lực thủy lực nên phân bố quá trình giảm tốc đều hơn, nhưng đường cong lực của nó vẫn phụ thuộc vào model và điểm làm việc.

Định luật II Newton vẫn đúng:

F_{\mathrm{inertia}}(t) = m a(t)

Trong đó, $a(t)$ là gia tốc đo được theo thời gian. Chỉ riêng thành phần quán tính này có thể không bằng lực tại một giá đỡ hay điểm dừng cụ thể, vì áp suất dẫn động, trọng lực, hình học cơ cấu liên kết, ma sát và đáp ứng kết cấu cục bộ cũng góp phần tạo lực. Nếu bu lông, cơ cấu dẫn hướng hoặc khung máy có giới hạn tải đỉnh, hãy đo tại đường truyền tải liên quan hoặc dùng mô hình động đã được xác thực.

Khả năng hấp thụ năng lượng và lực đỉnh trả lời hai câu hỏi kỹ thuật khác nhau. Hãy hoàn tất bước đối chiếu catalog trước khi dùng thử nghiệm có thiết bị đo để xác minh tải kết cấu.

Không ghi $F_{\mathrm{avg}}$ trên bản vẽ như một giới hạn lực va đập. Hãy ghi đó là lực trung bình tương đương năng lượng, sau đó xác định những bộ phận nào cần giá trị đỉnh đo được hoặc mô phỏng. Cách ghi này ngăn một phép tính sàng lọc vô tình trở thành bảo đảm về độ bền kết cấu.

Lập bảng tính năng lượng cuối hành trình như thế nào?

Một bảng tính hữu ích cần nhiều dữ liệu hơn khối lượng, đường kính piston và áp suất cấp. Festo cho biết giảm chấn khí nén điều chỉnh được phụ thuộc vào khối lượng, tốc độ tại thời điểm giảm chấn, mức giảm tốc mục tiêu, áp suất làm việc và lực cản của xi lanh. Như vậy cần ít nhất 5 dữ liệu vận hành trước khi xem xét các giới hạn theo model (Festo, 2022, truy cập ngày 2026-07-18).

Hãy lập một dòng cho từng hướng chuyển động, tải trọng, công thức sản xuất và điều kiện bất thường có thể đi tới điểm dừng. Chỉ một dòng “chu kỳ bình thường” có thể bỏ sót tổ hợp khắc nghiệt nhất.

Theo kinh nghiệm của chúng tôi, hồ sơ nghiệm thu rõ ràng nhất sẽ gắn nhãn mỗi giá trị theo một trong bốn loại: dữ liệu đầu vào đo được, giá trị sàng lọc tính toán, giới hạn catalog hoặc giá trị đỉnh đo được. Sự phân tách đơn giản này ngăn lực trung bình ước tính bị sao chép vào bản vẽ như thể đó là tải kết cấu đã được xác minh.

Dữ liệu đầu vào của bảng tính	Đơn vị	Cách xác định	Sai sót thường gặp
Tổng khối lượng chuyển động	kg	Cân hoặc cộng khối lượng piston, cần piston, đồ gá, giá đỡ, sản phẩm và khối lượng cơ cấu quy đổi	Chỉ dùng khối lượng sản phẩm
Tốc độ vào vùng giảm chấn	m/s	Đo gần thời điểm vào vùng giảm chấn hoặc lấy từ đường biểu diễn chuyển động đã được xác thực	Dùng tốc độ hành trình trung bình mà không có dự phòng
Lực dẫn động động	N	Dùng diện tích hiệu dụng và áp suất đo trong khi chuyển động, sau đó tính đến các tải ngược chiều	Dùng áp suất tĩnh trên bộ điều áp
Quãng đường dừng hiệu dụng	m	Dùng chiều dài giảm chấn theo catalog hoặc hành trình làm việc của bộ hấp thụ xung lực	Dùng quãng chạy quá nhìn thấy được hoặc hành trình danh nghĩa
Hướng lắp đặt	độ hoặc hướng	Ghi rõ nằm ngang, thẳng đứng đi lên, thẳng đứng đi xuống hoặc nghiêng	Bỏ qua hướng tác dụng của trọng lực
Số chu kỳ mỗi giờ	1/h	Dùng tần suất sản xuất liên tục trong trường hợp bất lợi nhất	Dùng giá trị trung bình theo ngày
Khả năng đã công bố	J/lần dừng và J/h	Đọc bảng dữ liệu hoặc biểu đồ khối lượng–tốc độ của đúng model	Sao chép giá trị từ đường kính piston hoặc dòng sản phẩm khác
Độ nảy ngược và thời gian dừng cho phép	mm, ms	Xác định theo quy trình công nghệ và trình tự cảm biến	Chỉ dùng tiêu chí “đủ êm”

Hãy đo riêng chiều đi ra và chiều thu về. Diện tích phía cần piston làm thay đổi lực dẫn động, trọng lực đổi dấu và đồ gá có thể chỉ tham gia quá trình ở một chiều hành trình. Nếu tải thay đổi theo công thức sản xuất, hãy xem khối lượng nặng nhất và tốc độ tiếp cận nhanh nhất có thể xảy ra là hai trường hợp riêng, sau đó kiểm tra liệu chúng có xảy ra đồng thời hay không.

Hướng dẫn về giảm chấn xi lanh khí nén giải thích cơ cấu van kim và các dấu hiệu khi điều chỉnh. Hướng dẫn giảm chấn khí cho tốc độ cao trình bày sâu hơn về vận tốc vào vùng giảm chấn. Bảng tính này nên tập trung vào những dữ liệu giúp chuyển các cơ cấu đó thành một lựa chọn có cơ sở.

Công cụChọn cỡ xi lanhCông cụ tính năng lượng giảm chấn xi lanhNhập khối lượng chuyển động, vận tốc vào vùng giảm chấn, lực dẫn động, hành trình giảm chấn, tần suất chu kỳ và khả năng theo catalog để sàng lọc năng lượng cuối hành trình cùng mức dự phòng.Năng lượng giảm chấn = (0,5 × Khối lượng × Vận tốc² + Công dẫn động + Công trọng lực) × Hệ số an toànKhối lượng chuyển độngVận tốc va chạmLực truyền độngHành trình đệmMở công cụ tính

Ví dụ tính toán: Từ 56 J đến một lựa chọn có cơ sở

Xét một cụm chuyển động 10 kg đi vào vùng dừng dài 20 mm với tốc độ 2 m/s trong khi xi lanh tạo lực 1,800 N. ACE tính chọn bộ hấp thụ xung lực dựa trên năng lượng mỗi chu kỳ, năng lượng mỗi giờ, khối lượng hiệu dụng và hành trình bộ hấp thụ. Vì vậy, chỉ một kết quả lực là chưa đủ (ACE Controls, truy cập ngày 2026-07-18).

Giả sử chuyển động theo phương ngang nên trọng lực không sinh công dọc theo trục. Động năng là:

E_k = \frac{1}{2}(10\,\mathrm{kg})(2\,\mathrm{m/s})^2 = 20\,\mathrm{J}

Công của lực dẫn động trên quãng đường dừng 0.020 m là:

E_d = (1800\,\mathrm{N})(0.020\,\mathrm{m}) = 36\,\mathrm{J}

Do đó, thiết bị dừng phải hấp thụ ít nhất:

E_{\mathrm{abs}} = 20\,\mathrm{J} + 36\,\mathrm{J} = 56\,\mathrm{J}

Trước khi áp dụng bất kỳ hệ số ứng dụng hoặc hệ số an toàn nào do nhà sản xuất yêu cầu, lực cản trung bình tương đương năng lượng là:

F_{\mathrm{avg}} = \frac{56\,\mathrm{J}}{0.020\,\mathrm{m}} = 2800\,\mathrm{N}

Ở 600 lần dừng mỗi giờ, thiết bị còn phải xử lý:

E_{\mathrm{hour}} = (56\,\mathrm{J})(600\,\mathrm{h^{-1}}) = 33600\,\mathrm{J/h}

Kỹ sư nên làm gì với các con số này? Hãy so sánh 56 J mỗi lần dừng và 33,600 J/h với giới hạn công bố của thiết bị đã chọn, kiểm tra khối lượng hiệu dụng và tốc độ va đập cho phép, đồng thời chỉ áp dụng những hệ số được quy định cho đúng sản phẩm và cách lắp đó. Một “hệ số an toàn 2x” chung chung không thể khắc phục đường cong lực hoặc định mức nhiệt không phù hợp.

Kết quả 2,800 N không có nghĩa khung máy chịu lực đỉnh 2,800 N. Thiết bị đo có thể cho thấy lực đỉnh thấp hơn, tương đương hoặc cao hơn nhiều tùy theo biên dạng dừng và đáp ứng kết cấu. Đó chính là lý do phép tính và thử nghiệm xác nhận có vai trò riêng biệt.

Phương pháp kiểm soát nào phù hợp với năng lượng và đường truyền tải?

Festo chia giảm chấn cuối hành trình thành 3 phương pháp chính: đàn hồi, khí nén hoặc servo-khí nén và thủy lực. Các ví dụ CM2 do SMC công bố có giá trị từ 0.54 J đến 2.35 J với đường kính piston từ 20 đến 40 mm, cho thấy chỉ riêng loại giảm chấn không quyết định khả năng hấp thụ (Festo, 2022; SMC, truy cập ngày 2026-07-18).

Hãy chọn cấu trúc dừng theo năng lượng, yêu cầu độ lặp lại và đường truyền tải. Không nên bắt đầu từ một linh kiện đã ưu tiên sẵn.

Phương pháp kiểm soát	Ứng dụng phù hợp nhất	Bằng chứng cần có	Hạn chế chính
Giảm tốc độ tiếp cận	Năng lượng quá lớn nhưng thời gian chu kỳ vẫn còn dư địa	Tốc độ vào vùng giảm chấn đo được và thời gian chu kỳ sau điều chỉnh	Có thể làm giảm năng suất; không khắc phục được vị trí điểm dừng không hợp lý
Đệm chặn đàn hồi	Năng lượng thấp, nằm trong định mức của đúng xi lanh	Năng lượng và tốc độ cho phép theo model	Hành trình hạn chế và ít khả năng điều chỉnh
Giảm chấn khí nén điều chỉnh được	Tải và tốc độ nằm trong miền giảm chấn của xi lanh	Biểu đồ khối lượng–tốc độ, áp suất động, không va đập hoặc nảy ngược	Nhạy với mức điều chỉnh, hạn chế trên đường xả và biến động tải
Giảm chấn khí nén tự điều chỉnh	Dải sản xuất nằm trong miền đã được nhà sản xuất lập bản đồ	Dải khối lượng, tốc độ, áp suất và hướng lắp được phê duyệt	Vẫn có ranh giới khả năng xác định
Bộ hấp thụ xung lực thủy lực bên ngoài	Khả năng giảm chấn tích hợp bị vượt quá hoặc cần quá trình dừng được kiểm soát tốt hơn	Năng lượng mỗi lần dừng, năng lượng mỗi giờ, khối lượng hiệu dụng, tốc độ va đập, hành trình	Cần căn chỉnh đúng, độ cứng gá lắp phù hợp và đủ khả năng tản nhiệt
Điểm dừng cơ khí bên ngoài gần tải	Độ lặp lại của quá trình phụ thuộc vào vị trí đồ gá hoặc bàn trượt	Lực dừng, mô men trên cơ cấu dẫn hướng, độ cứng khung, kế hoạch kiểm soát mài mòn	Điểm dừng cứng không có giảm chấn có thể truyền xung lực sang kết cấu
Điều khiển servo-khí nén hoặc chuyển động phân giai đoạn	Tốc độ tiếp cận phải thay đổi theo công thức sản xuất hoặc vị trí	Độ phân giải cảm biến, băng thông van, dự phòng áp suất và lưu lượng	Điều khiển không loại bỏ yêu cầu kiểm tra năng lượng vật lý

Nếu độ lặp lại cần được bảo đảm tại đồ gá, hãy đặt điểm dừng gần đồ gá hoặc bàn trượt có dẫn hướng thay vì yêu cầu nắp cuối xi lanh định vị toàn bộ cơ cấu. Giảm chấn xi lanh vẫn có thể ngăn piston va đập bên trong, còn điểm dừng bên ngoài thiết lập chuẩn vị trí của máy.

Biện pháp “giảm lực” hiệu quả nhất đôi khi là di chuyển điểm dừng chứ không phải thay xi lanh. Điểm dừng gần tâm cản của tải sẽ rút ngắn cánh tay đòn mô men và không để phản lực truyền qua cần piston. Hãy xem nội dung về tải ngang và hư hỏng cơ cấu dẫn hướng trước khi tăng mức tiết lưu giảm chấn.

Chạy thử cơ cấu dừng như thế nào mà không che giấu vấn đề?

Cảnh báo 50% về tốc độ vào vùng giảm chấn của Parker có nghĩa một hành trình có tốc độ trung bình 0.5 m/s có thể đi vào vùng giảm chấn ở gần 0.75 m/s, tùy theo biên dạng chuyển động. Hãy chạy thử ở điều kiện sản xuất đo được và theo cả hai chiều; chạy rà ở tốc độ thấp, dù êm, không xác nhận được trường hợp năng lượng cuối cùng (Parker-Origa, truy cập ngày 2026-07-18).

Thực hiện theo trình tự có kiểm soát:

Khóa ngăn chuyển động ngoài dự kiến; kiểm tra cơ cấu dẫn hướng, bộ gá, các điểm dừng, vít chỉnh giảm chấn, độ thẳng hàng của bộ hấp thụ xung lực và giá đỡ cảm biến.
Xác nhận tải dự kiến, hướng lắp, áp suất, van, ống, hướng điều chỉnh tốc độ và phần cứng đường xả.
Bắt đầu ở tốc độ thấp hơn tốc độ sản xuất và bảo đảm nhân viên đứng ngoài đường chuyển động của tải.
Đo thời gian hành trình và, khi khả thi, đo vận tốc gần thời điểm vào vùng giảm chấn. Ghi áp suất động tại cổng xi lanh.
Tăng tốc độ từng bước nhỏ. Quan sát đoạn cuối hành trình để phát hiện va đập, nảy ngược, bò chậm, dao động hoặc tín hiệu xác nhận cảm biến không ổn định.
Điều chỉnh riêng từng chiều. Diện tích phía cần piston, thành phần trọng lực, tải quá trình và khối lượng chuyển động có thể khác nhau.
Chạy công thức sản xuất nhẹ nhất, nặng nhất và nhanh nhất được phép, bao gồm tần suất chu kỳ duy trì khi hệ thống đã nóng.
Nếu giới hạn đỉnh của kết cấu là yếu tố quan trọng, hãy ghi đường biểu diễn lực hoặc gia tốc theo thời gian với băng thông và cách gá đo phù hợp.
Lưu các giá trị cài đặt, đường biểu diễn, tải, áp suất, nhiệt độ, tần suất chu kỳ và tiêu chí nghiệm thu vào hồ sơ máy.

Vặn kín vít giảm chấn cho tới khi hết tiếng ồn chưa phải là một phép thử hoàn chỉnh. Giảm chấn bị tiết lưu quá mức có thể gây bò chậm kéo dài ở cuối hành trình, nảy ngược, giữ áp hoặc làm thời điểm cảm biến dao động. Ngược lại, mở van điều chỉnh lưu lượng để lấy lại thời gian chu kỳ có thể làm va đập xuất hiện trở lại. Chỉ thay đổi một biến số mỗi lần.

Hãy dùng hướng dẫn về van điều chỉnh lưu lượng khi tốc độ tiếp cận của xi lanh không ổn định. Nếu áp suất tĩnh có vẻ đúng nhưng áp suất trong khi chuyển động sụt mạnh, hãy chẩn đoán toàn bộ đường van, ống, đầu nối và xả trước khi thay đổi cơ cấu dừng.

Các dấu hiệu cuối hành trình cho biết điều gì?

OSHA dùng 85 dBA làm mức hành động cho chương trình bảo tồn thính lực trong 8 giờ và 90 dBA làm giới hạn phơi nhiễm cho phép trong 8 giờ đối với ngành công nghiệp nói chung. Va đập xi lanh chỉ là một nguồn ồn có thể có, vì vậy cần chẩn đoán đồng thời âm thanh và chuyển động thay vì coi một số đo là bằng chứng giảm chấn bị hỏng (OSHA, truy cập ngày 2026-07-18).

Dấu hiệu quan sát được	Cơ chế có khả năng xảy ra	Bằng chứng cần thu thập trước tiên
Tiếng gõ sắc ở một đầu	Giảm chấn mở quá nhiều, phớt mòn, tốc độ đi vào quá cao hoặc không chạm điểm dừng bên ngoài	Video quay chậm, tốc độ đi vào, dấu vết trên nắp, mức chỉnh giảm chấn
Nảy ngược khỏi vị trí cuối	Giảm chấn bị tiết lưu quá mức, áp suất giữ lại cao, điểm dừng đàn hồi hoặc tải bị uốn	Đường biểu diễn vị trí, đường biểu diễn áp suất, chuyển trạng thái cảm biến
Bò chậm kéo dài ở cuối hành trình	Tiết lưu quá mức, bộ giảm thanh bị tắc, áp suất động thấp hoặc hành trình dừng quá dài	Các đoạn thời gian hành trình, áp suất ngược đường xả, áp suất tại cổng
Bu lông lắp bị lỏng	Phản lực lặp lại truyền vào giá đỡ hoặc khung	Tình trạng bu lông, vị trí điểm dừng, đường biểu diễn lực, độ thẳng hàng
Cơ cấu dẫn hướng mòn hoặc cần piston bị xước	Lực dừng tạo mô men hoặc tải ngang	Khe hở cơ cấu dẫn hướng, độ vươn của đồ gá, độ thẳng hàng điểm dừng
Bộ hấp thụ xung lực bị nóng	Năng lượng theo giờ hoặc tần suất chu kỳ vượt quá khả năng tản nhiệt	Số lần dừng mỗi giờ, nhiệt độ bề mặt, định mức theo giờ trong catalog
Đặc tính thay đổi theo tải	Một mức cài đặt không thể bao phủ toàn bộ dải khối lượng–tốc độ	Hồ sơ khối lượng, tốc độ và áp suất theo từng công thức sản xuất

Máy đo mức âm giúp phân biệt mức phơi nhiễm tại nơi làm việc với cảm nhận chủ quan, nhưng không thể tính lực dừng. Tương tự, cảm biến gia tốc gắn trên khung có thể phát hiện rung động mà không đo được chính xác lực trong một bu lông hoặc cơ cấu dẫn hướng. Hãy chọn vị trí cảm biến theo đúng câu hỏi nghiệm thu.

Nếu va đập biến mất khi giảm nhẹ tốc độ, hãy tính lại năng lượng với cả hai vận tốc. Vì thành phần động năng chứa $v_c^2$ , một thay đổi tốc độ vừa phải có thể làm năng lượng thay đổi lớn hơn nhiều. So sánh này là bằng chứng hữu ích, nhưng không thay thế việc kiểm tra linh kiện bị mòn.

Khi nào cần chuyển sang điểm dừng bên ngoài hoặc thiết kế lại?

SMC cảnh báo rằng giảm chấn có thể không hấp thụ được va đập khi năng lượng của tải quá lớn, còn ACE yêu cầu kiểm tra cả năng lượng mỗi chu kỳ lẫn năng lượng mỗi giờ đối với bộ hấp thụ xung lực công nghiệp. Vượt quá một trong hai ranh giới là tín hiệu phải thiết kế lại, không phải lý do để vặn kín thêm van kim giảm chấn (SMC; ACE Controls, truy cập ngày 2026-07-18).

Cần nâng cấp mức xem xét thiết kế khi:

Năng lượng hấp thụ yêu cầu vượt quá khả năng giảm chấn được công bố của đúng xi lanh.
Điểm khối lượng–tốc độ nằm ngoài miền giảm chấn của nhà sản xuất.
Bộ hấp thụ bên ngoài đạt yêu cầu năng lượng mỗi lần dừng nhưng không đạt năng lượng mỗi giờ.
Tải chuyển động theo phương đứng, nhô ra, thay đổi hoặc có thể bị kẹt gần điểm dừng.
Chuẩn công nghệ cứng phải được định vị tại đồ gá thay vì tại piston.
Lực trung bình tính toán đạt yêu cầu nhưng tải đỉnh đo được vượt giới hạn của cơ cấu dẫn hướng, điểm dừng, bu lông hoặc khung.
Điều chỉnh giảm chấn để ngăn va đập lại gây nảy ngược, bò chậm, phát nhiệt hoặc trễ cảm biến ở mức không chấp nhận được.
Máy phải duy trì an toàn sau khi mất khí, van mất điện hoặc xảy ra lỗi điều khiển.

Các biện pháp có thể gồm giảm tốc độ vào vùng giảm chấn, tăng quãng đường dừng hiệu dụng, chọn xi lanh có miền giảm chấn đã được xác minh, bổ sung bộ hấp thụ xung lực bên ngoài được tính chọn đúng, chuyển điểm dừng vào đường truyền tải có dẫn hướng, giảm khối lượng chuyển động, tăng độ cứng kết cấu hoặc thay đổi cấu trúc chuyển động.

Không nên kết hợp bộ hấp thụ xung lực bên ngoài với giảm chấn bên trong một cách tùy tiện. Hãy quyết định thiết bị nào hấp thụ năng lượng chính, kiểm tra trình tự tác động và ngăn piston va đập bên trong sau khi điểm dừng bên ngoài đã tác động. Hướng dẫn của nhà sản xuất linh kiện được ưu tiên hơn một cách bố trí chung chung.

Câu hỏi thường gặp về lực cuối hành trình của xi lanh khí nén

Cảnh báo 50% về tốc độ vào vùng giảm chấn của Parker và 5 biến PPV chính của Festo giải thích vì sao các câu hỏi về cuối hành trình hiếm khi có một giá trị lực chung duy nhất. Các câu trả lời dưới đây tách riêng bước sàng lọc năng lượng, tính lực trung bình, đo lực đỉnh và chạy thử để mỗi kết quả được dùng cho đúng quyết định (Parker-Origa; Festo, truy cập ngày 2026-07-18).

Tôi có thể tính lực đỉnh cuối hành trình từ động năng và quãng đường dừng không?

Không. Lấy năng lượng hấp thụ chia cho quãng đường dừng hiệu dụng chỉ cho lực trung bình tương đương năng lượng. Lực đỉnh còn phụ thuộc vào gia tốc giảm dần theo thời gian, đường cong áp suất, độ cứng tiếp xúc, khe hở và đáp ứng kết cấu. Nếu một bộ phận có giới hạn tải đỉnh, hãy dùng mô hình động đã được xác thực hoặc đo đường biểu diễn lực theo thời gian tại đúng đường truyền tải liên quan.

Có nên dùng tốc độ trung bình của xi lanh trong phép tính năng lượng không?

Hãy dùng tốc độ đo được khi piston đi vào vùng giảm chấn bất cứ khi nào có thể. Parker cho biết tốc độ lúc bắt đầu giảm chấn thường cao hơn khoảng 50% so với tốc độ hành trình trung bình. Nếu chỉ có thời gian hành trình, hãy coi tốc độ trung bình là dữ liệu sàng lọc chưa đầy đủ và bổ sung phép đo hoặc hệ số dự phòng có cơ sở cho biên dạng chuyển động trước khi chọn giảm chấn.

Tăng gấp đôi tốc độ xi lanh có làm lực cuối hành trình tăng gấp đôi không?

Khi khối lượng chuyển động không đổi, tăng gấp đôi tốc độ làm động năng tăng gấp bốn lần. Lực không tự động tăng gấp bốn vì quãng đường dừng và đường cong lực cũng có thể thay đổi. Hãy tính lại năng lượng, xác nhận miền khối lượng–tốc độ của thiết bị và đo lực đỉnh nếu kết cấu có giới hạn lực.

Cần so sánh năng lượng đã tính với những giá trị khả năng nào?

Hãy so sánh năng lượng thiết kế với năng lượng cho phép trên mỗi lần dừng, miền khối lượng–tốc độ, tốc độ va đập cho phép, dải khối lượng hiệu dụng và giới hạn năng lượng theo giờ hoặc giới hạn nhiệt của đúng model. SMC và ACE công bố các giá trị này theo từng dòng sản phẩm. Không thể dùng thay thế thông số của đường kính piston, hành trình, kiểu giảm chấn hoặc cách lắp khác.

Van điều chỉnh lưu lượng có thể thay thế giảm chấn xi lanh hoặc bộ giảm chấn thủy lực không?

Van điều chỉnh lưu lượng có thể giảm tốc độ tiếp cận và do đó giảm động năng, nhưng không cung cấp khả năng dừng định mức hay điểm dừng kết cấu. Thay đổi tải, dao động áp suất và hạn chế trên đường xả có thể làm tốc độ thay đổi. Hãy dùng van điều chỉnh lưu lượng để định hình chuyển động, sau đó kiểm tra giảm chấn xi lanh hoặc bộ hấp thụ xung lực theo năng lượng lớn nhất trong trường hợp bất lợi nhất.

Nguồn và tài liệu tham khảo kỹ thuật

Parker-Origa, “Xi lanh khí nén không cần piston OSP-P và cơ cấu dẫn hướng tuyến tính,” https://www.parker.com/content/dam/Parker-com/Literature/Pneumatics-Division-Europe/PDE-Documents/Cylinders/Parker_Pneumatic_OSP-P_Linear_Drive_System_Catalogue---PA4P011GB.pdf. Cung cấp cơ sở cho hướng dẫn về tốc độ vào vùng giảm chấn, lựa chọn theo khối lượng–tốc độ và trường hợp cần chuyển sang bộ hấp thụ xung lực bên ngoài. Truy cập ngày 2026-07-18.
Festo, “Giảm chấn xi lanh: ba phương pháp phổ biến nhất,” https://www.festo.com/ie/en/e/about-festo/blog/in-practice/cylinder-cushioning-the-three-most-common-methods-id_1518844/. Cung cấp cơ sở cho cách phân loại phương pháp giảm chấn và các dữ liệu đầu vào của giảm chấn khí nén điều chỉnh được. Xuất bản năm 2022; truy cập ngày 2026-07-18.
SMC, “Best Pneumatics: Lựa chọn model xi lanh khí,” https://www.smcworld.com/catalog/BEST-Guide-en/pdf/2-m27-49_en.pdf. Cung cấp cơ sở cho năng lượng động học cho phép theo model, chiều dài giảm chấn hiệu dụng và cảnh báo rằng năng lượng tải quá lớn có thể vượt khả năng giảm chấn. Truy cập ngày 2026-07-18.
ACE Controls, “Cơ sở tính toán để lựa chọn bộ hấp thụ xung lực công nghiệp,” https://www.acecontrols.com/us/cad-downloads/knowledge/calculation-bases-for-the-design-of-industrial-shock-absorbers.html. Cung cấp cơ sở cho năng lượng mỗi chu kỳ, năng lượng mỗi giờ, khối lượng hiệu dụng và hành trình bộ hấp thụ trong quá trình tính chọn. Truy cập ngày 2026-07-18.
OSHA, “Phơi nhiễm tiếng ồn nghề nghiệp,” https://www.osha.gov/noise. Cung cấp cơ sở cho mức hành động bảo tồn thính lực 85 dBA và giới hạn phơi nhiễm cho phép 90 dBA dưới dạng giá trị trung bình theo thời gian trong 8 giờ. Truy cập ngày 2026-07-18.

Làm thế nào để tính toán chính xác và kiểm soát lực cuối hành trình nguy hiểm trong xi lanh khí nén?
