閥接口尺寸與內部孔口尺寸對閥性能的影響
接口尺寸定義氣動閥如何連接，但不定義組裝後的氣流通過量。實際容量取決於完整的內部流路，包括流道、閥芯或提升閥開口、閥座、密封件、轉彎、歧管通道與排氣路徑。比較螺紋標示之前，應先比較經測試的流量資料。
替換工作中尤其要注意這項區別。某個閥可能可以安裝到相同歧管並接受相同接頭，卻產生不同的壓降或氣缸時間。反過來，較大的接口也可能因內部通道仍是控制性限制而幾乎沒有增加流量。
重點摘要
- SMC 列出兩款 1/4 英寸閥，Cv 分別為 0.9 與 1.7。
- 幾何面積按直徑平方變化，但完整閥的流量不會按同樣比例變化。
- 應使用帶有明確壓力條件的 Cv 或 ISO 6358 資料。
- 應在運動中驗證組裝後的供氣與排氣路徑。

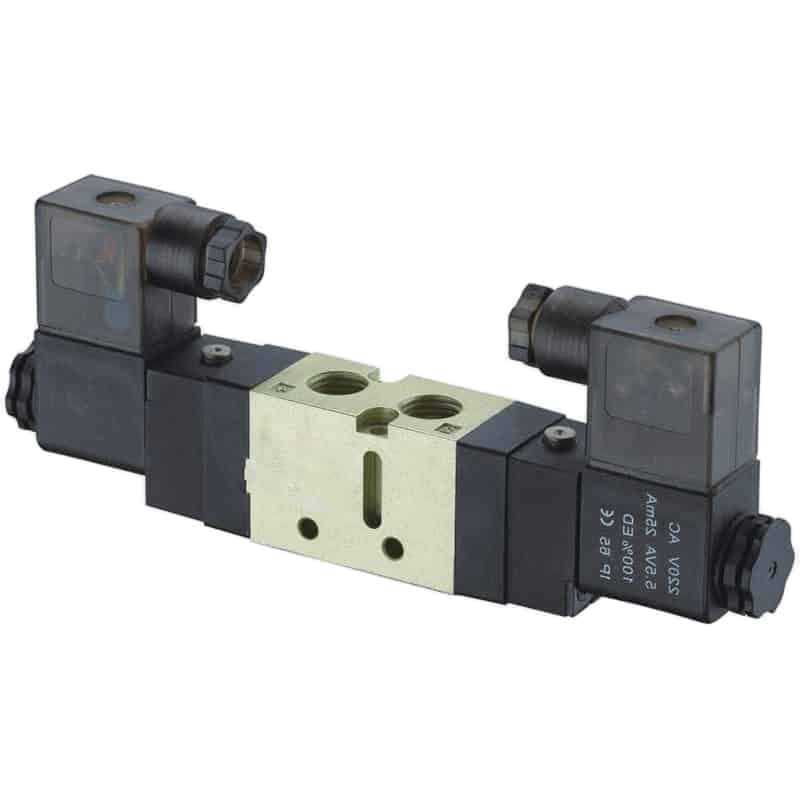

VF 與 VZ 方向控制電磁閥系列說明了選型中可見的部分：氣口數量、螺紋、驅動方式與安裝方式。流量性能仍然來自確切配置閥的資料。
接口尺寸與內部孔口尺寸有什麼不同？
SMC 列出 VP344 閥的 1/8 英寸接口與 Cv 0.8，以及同一型號的 1/4 英寸接口與 Cv 0.9。在該配置中，較大的連接只讓公布係數增加 0.1（SMC VP 系列型錄，已查閱 2026）。
接口尺寸是機械或氣動介面的規格。對螺紋閥而言，它可能規定 Rc、G、NPT 或其他螺紋系列與名義尺寸。對快插接頭而言，通常識別相容的管路外徑。它回答的是：「這裡要連接什麼？」
內部孔口尺寸通常是閥內某個已識別閥座開口或孔的直徑或面積。當製造商識別出一個受控開口時，這個術語最有用，例如許多 2/2 流體閥。多路閥可能沒有一個實體孔可以代表整條流路，因為它可能有多個窗口、轉彎、密封件與共用流道。
有效流量容量是在指定測試條件下，完整配置流路的量測或推導性能。Cv、聲導率 C、臨界壓力比 b、有效面積或壓力流量曲線，都可以表達這項性能。它回答的是：「在指定壓力下，這條路徑可以通過什麼流量？」
這三種描述應出現在同一份資料表上，但不能互相替換。
若要從氣缸需求開始進行閥選型計算，請使用更完整的氣動流量控制閥尺寸選型指南。本文聚焦於連接可以匹配、但內部容量仍不確定時所需的證據。
內部幾何形成串聯流路
ISO 6358-3 依據已知流動特性的組件與管路，計算系統的穩態特性。這種系統層級方法反映了一個重要的物理事實：結果由多個串聯限制共同決定，而不是由一個名義接口或一個孤立直徑決定（ISO 6358-3，2025 年確認）。
從供氣到氣缸追蹤一個 5/2 方向控制閥。空氣可能依序通過入口接頭、歧管流道、閥芯窗口、閥體鑽孔、氣缸氣口接頭與管路。排氣時，則沿另一個閥芯窗口與消音器的不同路徑通過。兩個方向可能具有不同額定值。
大入口螺紋不能補償小閥芯開口。同樣地，閥體再寬裕，也不能克服受限的接頭、管路、流量控制器或消音器。軟管與接頭尺寸指南在閥與氣缸之間採用同一套完整流路原則。
「內部孔口」這個術語可能製造錯誤的精確感。對多路閥，應詢問公布的直徑代表哪一條路徑、哪一種狀態。如果供應商無法將該尺寸連結到經測試的流動特性，應把它視為幾何資料，而不是閥容量保證。
為什麼幾何面積不能保證閥流量？
ISO 6358-1 規定固定或可變內部流路氣動組件的穩態測試方法。其輸出在可壓縮流動條件下描述組裝後的組件，比計算一個圓形面積並假設它等於閥流量更有資訊（ISO 6358-1，2022 年確認）。
圓形開口的幾何面積為：
其中，A 是截面積，d 是直徑。請使用一致的單位，例如平方毫米與毫米。
兩個圓形開口的面積比為：
如果一個理想開口從 3 mm 增至 4 mm，面積比約為 1.78。這是幾何面積增加 78%，不能證明完整閥會多通過 78% 的空氣。
原因是實際流動還取決於開口的流出行為、上游與下游絕對壓力、氣體溫度、閥座後的收縮、閥芯位置、表面幾何與其他限制。一旦壓力比達到組件的臨界區域，空氣可能發生阻塞，不能再按不可壓縮流的平方根捷徑計算。
「指數」也是錯誤的描述。面積遵循指數為 2 的冪律。直徑加倍會使理想圓形面積變成 4 倍，但不會自動使組裝閥的 Cv、聲導率或額定流量變成 4 倍。
關於氣體流動的界線，請參閱層流與紊流對閥件尺寸選型的分析及氣動閥壓降計算指南。
製造商型錄資料能證明什麼？
SMC 公布 1/4 英寸接口 VP344 的 Cv 為 0.9，以及相同名義 1/4 英寸接口 VP544 的 Cv 為 1.7。第二款配置閥的公布 Cv 約多 89%，即使連接標示沒有改變（SMC VP 系列型錄，已查閱 2026）。
型錄公布值正好隔離了本文的核心觀點：連接相容性不能建立內部容量。將 VP344 連接從 1/8 英寸加大到 1/4 英寸，Cv 只增加 0.1；保留 1/4 英寸連接並從 VP344 換成 VP544，Cv 卻增加 0.8。
| 型號與配置接口 | 供氣至輸出 C | 臨界壓力比 b | Cv | 比較顯示的事 |
|---|---|---|---|---|
| SMC VP344，1/8 英寸 | 3.6 dm³/(s·bar) | 0.22 | 0.8 | 基準配置 |
| SMC VP344，1/4 英寸 | 3.9 dm³/(s·bar) | 0.22 | 0.9 | 較大接口在此閥體中只帶來小幅提升 |
| SMC VP544，1/4 英寸 | 7.5 dm³/(s·bar) | 0.16 | 1.7 | 相同接口，但內部容量大幅不同 |
SMC 的 VQZ2000 型錄也提供另一項警示。同系列中的金屬密封與橡膠密封版本，供氣與排氣路徑具有不同公布的 C、b 與 Cv 值（SMC VQZ 系列型錄，已查閱 2026）。即使接頭介面不變，密封與閥芯結構也能改變容量。
Parker 也按閥尺寸、接口尺寸、Cv、聲導率、臨界壓力比、名義流量與流向公布 H 系列數值（Parker H 系列型錄，已查閱 2026）。型錄格式本身就很有啟發性：接口欄旁邊還有多個性能欄，因為沒有一個連接尺寸可以單獨回答尺寸選型問題。

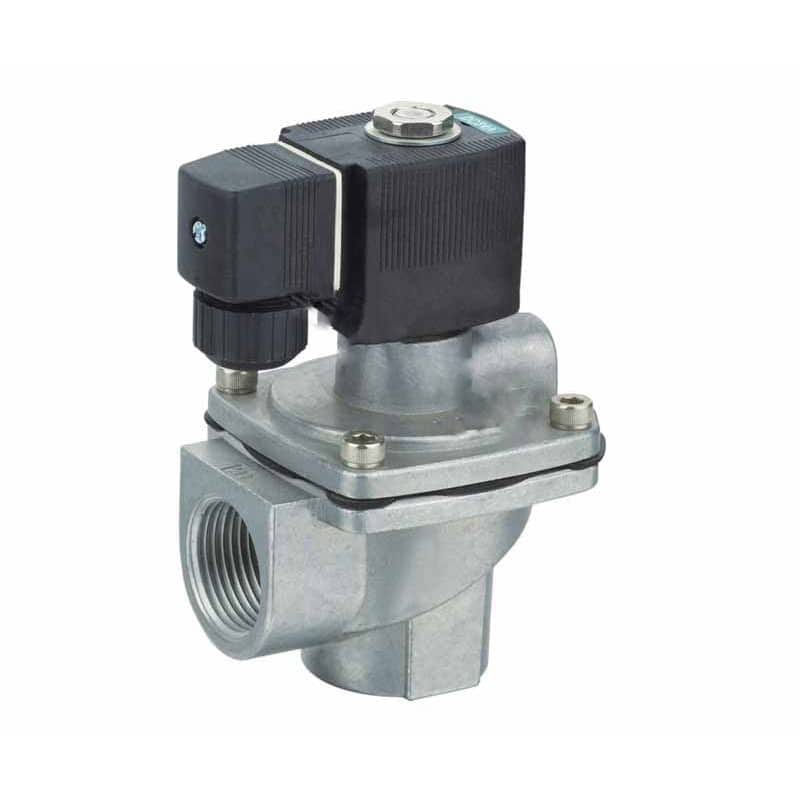

VXF 先導操作 2/2 閥系列說明了閥架構的重要性。外觀看似很大的製程接口，仍需要確切型號的閥座直徑、先導要求、壓力範圍與流量額定值。
哪一種流量額定值應主導選型？
ISO 6358-1 涵蓋氣動組件的穩態測試，而其 2020 修訂加入有效流導率，2026 修訂處理量測不確定度。這些更新再次強調同一規則：應比較在明確氣動方法下量測或推導的資料，而不是沒有定義的「高流量」主張（ISO 6358-1，2013）。
請使用製造商針對確切料號與流向支持的數值：
| 公布數值 | 最佳用途 | 必要背景 |
|---|---|---|
| Cv | 比較閥容量，並使用供應商的氣體尺寸選型方法 | 流向、入口與出口絕對壓力、氣體、溫度 |
| 聲導率 C | 計算或比較阻塞的氣動容量 | ISO 6358 方法與單位 |
| 臨界壓力比 b | 判斷亞音速與阻塞區域之間的轉換 | 與 C 及絕對壓力一同使用 |
| 有效面積 | 在供應商說明測試基準時比較組件 | 標準與壓力條件 |
| 額定 L/min 或 SCFM | 同一型錄內的快速比較 | 供氣壓力、下游壓力與參考條件 |
| 實體孔口直徑 | 幾何與污染間隙審查 | 不能取代完整流路流量資料 |
不要在未檢查定義的情況下混用不同慣例的係數。Parker 表示其氣動閥 Cv 依結構化的 ANSI/NFPA 測試計算，並警告其他計算方法可能得到不同結果（Parker《手動與機械閥》，已查閱 2026）。
把測試方法視為數值的一部分。「Cv 1.0」如果沒有組件狀態、流向與方法，證據力弱於包含 C、b、Cv 與壓力條件的完整表格。閥流路越複雜，單純孔口直徑就越沒有用。
Cv 定義與閥件尺寸選型指南解釋了係數術語。供應商使用混合係數系統時，可用Cv/Kv 轉換器進行初步比較，再回到氣動流量曲線。
選接口之前，應如何選定閥尺寸？
Parker 公布的氣缸範例，從氣缸面積、行程、供氣壓力壓縮因子、允許壓降與 1 秒行程時間計算出 Cv 1.06。計算從運動需求開始，最後才選擇相容連接，而不是反過來（Parker 工程資料，已查閱 2026）。
採用以下順序：
- 定義致動器缸徑、活塞桿、行程、負載方向，以及伸出與縮回的目標時間。
- 計算每個運動行程的峰值流量，而不只計算循環平均用氣量。
- 設定致動器運動時可使用的最低壓力。
- 在 FRL、方向控制閥、管路、接頭、速度控制、氣缸氣口與排氣之間分配壓降。
- 從 Cv、ISO 6358 資料或供應商流量曲線選擇閥容量。
- 選擇可支援該容量的接口與接頭配置。
- 檢查選定閥芯狀態下的供氣與排氣額定值。
- 在實際負載下驗證結果。
計算器只是篩選輔助工具。簡單的 Cv 關係式不能表示每一個可壓縮流區域、閥芯狀態或歧管流路。當氣缸目標時間是起始輸入時，請使用完整閥件尺寸選型文章所述的流量需求流程。
不要先選接口，再假設可用的最大閥體必然更好。過度選大可能增加成本、歧管空間、切換容積與大型接頭，卻沒有改善真正的瓶頸。
如何找出主要限制？
ISO 6358-3 提供依已知組件與管路資料估算穩態總體特性的方法。在現場，互補的測試是動態測試：致動器運動時記錄疑似限制前後的壓力，再比較相同帶載循環（ISO 6358-3，2014）。
使用三個壓力測點：
- P1，閥入口：揭露 FRL、共用歧管與供氣管線的損失。
- P2，有效氣缸氣口：捕捉閥供氣路徑、接頭與管路的損失。
- P3，排氣中的氣缸氣口或閥排氣口：揭露排氣節流、回程管路、歧管與消音器背壓。
在同一時間基準上記錄壓力與行程時間。伸出與縮回要分開測試，因為兩者使用不同的腔室面積與閥路徑。
| 運動中的觀察 | 可能的解讀 |
|---|---|
| P1 在兩個方向都下降 | 上游供氣、FRL、共用歧管或支路可能是限制 |
| P1 穩定，但 P2 保持偏低 | 閥路徑、供氣接頭、管路或速度控制受限 |
| 驅動壓力足夠，但 P3 偏高 | 排氣閥路徑、排氣節流、管路或消音器受限 |
| 較大接口的閥沒有可量測的改變 | 另一個組件或致動器機械部分控制結果 |
| 只有一個方向改善 | 供氣與排氣額定值或閥芯窗口不同 |
靜態壓力不足以作出判斷。運動停止後，調壓器壓力表可能顯示預期值，但氣缸在運動中仍可能承受很大的瞬態壓降。完整壓降故障排查指南涵蓋共用供氣與工廠側原因。
替換測試需要兩項驗收結果：致動器處的動態壓力與帶載行程時間。螺紋匹配只能證明安裝相容性，這兩項量測才能證明替換品保留了機台的氣動性能。
閥替換與 RFQ 檢查表
Parker H 系列表格分開公布供氣與排氣特性，SMC VP 資料也區分每個型號的兩個方向。只列出「1/4 英寸、24 VDC、5/2」的替換請求，會漏掉維持流量性能所需的證據（Parker H 系列；SMC VP 系列，已查閱 2026）。
RFQ 或替換記錄應包含：
- 原始與提案的完整料號；
- 閥功能、正常狀態、位置數與復歸方式；
- 供氣、氣缸、先導與排氣氣口標準；
- 配置後接頭或歧管介面；
- 最低、正常與最高工作壓力；
- 每個有效方向的流量需求與允許壓降；
- 帶測試條件的 Cv、C 與 b、有效面積或額定流量；
- 先導操作設計的先導壓力與先導流量；
- 介質、過濾、潤滑與冷凝水狀況；
- 環境與空氣溫度範圍；
- 密封件與閥體材料；
- 電壓、功率、連接器、突波抑制與工作制；
- 所需反應、洩漏、耐久與安全證據；
- 帶載伸出與縮回驗收時間。
閥芯與提升閥比較有助於解釋為什麼接口相近的兩個閥，可能具有不同的洩漏、反應、壓力範圍與內部容量。
不要加工購買的閥來加大內部通道。改變閥座、閥芯窗口或閥體鑽孔，可能使耐壓、密封、先導平衡、反應、材料處理與製造商額定值失效。應選擇有文件記錄的較大容量型號。
接口尺寸與內部孔口常見問題
SMC 的 VP 資料給出了本題最簡短的答案：一款 1/4 英寸 VP344 的額定 Cv 為 0.9，而一款 1/4 英寸 VP544 的額定 Cv 為 1.7。因此，相同連接方式可以因內部閥設計與配置流路不同而支援非常不同的測試容量。
接口尺寸可以告訴我內部孔口直徑嗎？
不可以。接口尺寸只識別連接方式，不代表閥內每一個孔徑、流道、閥座、閥芯窗口或排氣通道。有些 2/2 閥會公布特定閥座直徑，但多路閥通常需要路徑層級的 Cv 或 ISO 6358 資料。應索取確切型號圖面與流量表，不要估算通用比例。
孔口直徑加倍會讓閥流量變成四倍嗎？
它會讓單一理想圓形開口的幾何面積變成四倍，但不能保證組裝後氣動閥的流量變成四倍。實際容量還取決於流出特性、壓力比、閥芯位置、轉彎、密封件、其他限制、氣體溫度，以及流動是亞音速還是阻塞流。
較小接口的閥可以勝過較大接口的閥嗎？
可以。當較小接口屬於內部流路更開放或經測試流導率更高的閥時，就可能有更好性能。應比較確切的 Cv、聲導率、臨界壓力比或壓力流量曲線，也要檢查接頭與管路，因為良好的閥額定值仍可能在連接迴路中損失。
Cv 比公布的孔口直徑更有用嗎？
對完整閥的容量而言，定義清楚的流量係數或 ISO 6358 資料通常更有用，因為它反映組裝後的流動行為。但仍需要測試方法、氣體、流向與壓力條件。孔口直徑對幾何、污染容許度，以及檢查明確標示的閥座開口仍然有用。
更換氣動閥後應量測什麼？
量測閥入口壓力、有效氣缸氣口壓力、必要時的排氣背壓，以及帶載伸出與縮回時間。更換前後應使用相同供氣狀態、負載、緩衝設定與流量控制位置。螺紋匹配只能確認安裝相容性；動態壓力與時序才可確認性能。
