高頻循環應用的閥件選型方法

高頻循環用閥件應依確切料號的切換頻率、換向時間、工作週期額定、流量資料、壓力範圍、溫度限制與測試壽命進行選擇。不要從「高速閥」或「一億次閥件」這類標籤開始。閥件可能具有很長的統計壽命，卻對機台而言太慢；也可能切換很快，卻在預定工作週期下過熱。最後的選型結論還要能回溯到型錄版本、測試介質、配置選項與機台驗收結果，而不是只引用一個醒目的頻率或循環數字。

實際產品之間的範圍很廣。Festo 對某一款 MHJ10 高速閥列出最高 500 Hz 的切換頻率，而標準 VUVG 方向控制閥型號則列出 2 Hz。這些數字不是品牌比較，而是說明閥件系列、密封材料或連接埠尺寸不能取代型號專屬資料（Festo MHJ10；Festo VUVG，存取於 2026 年 7 月 22 日）。

重點摘要

• 機台循環與閥件換向不是同一件事；一次伸出再縮回的序列可能產生兩次換向。
• 某款 Festo MHJ10 的額定值為 500 Hz，而一般方向控制閥可能只限於數 Hz。
• 分別驗證響應、頻率、線圈工作週期、流量、壓力、溫度與測試壽命。
• 在機台最不利的操作條件下證明選型結果。

高頻循環閥件選型是將閥件經驗證的切換與壽命限制，對應到單一機台的命令模式與氣動負載。結果應可追溯至確切型號、型錄版本、測試條件與驗收測試。

對這台機器而言，高頻循環代表什麼？

Festo 的 MHJ10 範例額定為 500 Hz，但其操作註記也指定壓力、電壓、溫度、安裝，以及「沒有流量時不得操作」等條件（Festo MHJ10，存取於 2026 年 7 月 22 日）。因此，在定義機台事件與閥件功能之前，「高頻」沒有可用的通用門檻。

先從閥件必須完成的功能開始。它是讓氣流脈衝的 3/2 閥、使雙作用氣缸換向的 5/2 閥、控制真空發生器的真空閥，還是調節流量的比例閥？這些應用可能具有相同的循環速率，卻會對線圈、先導級、閥芯、密封件、排氣路徑與下游設備施加非常不同的負載。

開啟型錄前，先記錄操作序列：

機台輸入	應記錄的內容	為什麼會改變選型
閥件功能	2/2、3/2、5/2、5/3、正常狀態、單穩態或雙穩態	建立所需流路與切換狀態
命令模式	通電時間、斷電時間、脈衝群、停留時間、同時輸出	決定電氣與熱工作週期
壓力	最低動態入口壓力、最高入口壓力、先導壓力	影響換向力、響應與可用致動器出力
流路	供氣、工作口、排氣、管內徑與長度	影響氣室充氣與排氣時間
環境	環境與介質溫度、振動、進入物與污染物	改變允許頻率與磨損條件
失效狀態	失氣、斷電、緊急停止、重新啟動	定義安全閥件架構與復歸行為

每小時數千次生產循環聽起來可能很嚴重，但每小時 1,000 次機台循環其實只有每秒 0.278 次。每個機台循環中，閥件可能換向一次、兩次或數次。請直接計算這些換向次數，因為這才是資料表與可靠性證據必須涵蓋的需求。

生產計數器與閥件計數器回答不同問題。生產計數器量測完成的機台循環；閥件計數器則應量測驅動閥件的輸出所收到的命令狀態變化。保留兩個數值，可以揭露簡單每小時產量估算會漏掉的額外診斷脈衝、拒料序列、手動點動與重新啟動操作。

如何把機台產量換算成閥件動作次數？

Festo 的一份 MFH 可靠性資料表，對受測閥件配置報告 B10 值 8,000 萬次與最高 3 Hz 的切換頻率（Festo MFH 可靠性資料，存取於 2026 年 7 月 22 日）。這兩個數值必須分開檢查：一個描述群體可靠性結果，另一個限制操作速率，兩者都不能單獨代表完整機台性能。

如果一次機台循環命令 $n_s$ 次閥件換向，並花費 $t_c$ 秒，平均命令頻率為：

其中，$f_{\mathrm{shift}}$ 是每秒平均閥件換向次數，$n_s$ 是每個機台循環的換向次數，而 $t_c$ 是以秒表示的機台循環時間。對有脈衝群的序列，單獨的平均頻率不夠，因此還要計算連續命令之間的最短間隔。

可以依生產速率估算年度閥件需求：

在此方程式中，$N_{\mathrm{year}}$ 是每年閥件換向次數，$R_c$ 是每小時機台循環數，$H_d$ 是每天運轉時數，而 $D_y$ 是每年運轉天數。比較結果與型錄壽命值前，請確認製造商所稱的「循環」是一次狀態變化、一個通電－斷電組合，還是其他已定義的序列。

假設一個雙作用工作站每分鐘運轉 30 次機台循環。如果每次循環需要一次伸出與一次縮回，閥件每分鐘會產生 60 次狀態變化，也就是 1 Hz。每天 16 小時、每年 300 天：

在加入設定、故障與手動循環前，這個工作站每年需要 1,728 萬次狀態變化。名義上的 8,000 萬次 B10 值，不會自動代表 4.6 年免維護壽命。B10 是指定測試條件下的統計可靠性點，不是保固或安裝後壽命承諾。

ISO 19973-2:2015 提供方向控制閥可靠性的測試與報告程序，指出閥件壽命通常以循環次數表示，並在其定義的方法下採用無修理的首次失效法、排除離群值（ISO 19973-2:2015，2026 年確認現行）。對任何壽命聲明，請要求其測試定義、樣本基礎、門檻、介質、壓力、頻率與失效標準。

哪些閥件額定值必須分開比較？

在新狀態、4 bar 與 24 V 下，某一款 Festo MHJ10 變體列出 1.2 ms 通電換向時間、0.6 ms 斷電換向時間與 500 Hz 最高切換頻率（Festo MHJ10，存取於 2026 年 7 月 22 日）。這是三個分開的額定值，不能由其中一個推導另一個。

型錄項目	它回答的問題	它不能證明什麼
換向時間	在定義的測試下，閥件改變狀態需要多久	可持續的最高命令速率或致動器行程時間
最高切換頻率	在指定條件下，可以多快命令該型號	長期統計壽命，或每種歧管中的可接受線圈溫度
工作週期額定	在指定條件下，線圈可以維持通電多久	無限制的機械換向或流量能力
循環壽命或 B10 結果	受測群體在可靠性程序下的表現	在不同空氣品質、壓力、負載或溫度下仍具有相同壽命
Cv、Kv 或 ISO 6358 資料	閥件在指定壓力條件下通過多少流量	電氣響應或機械耐久性

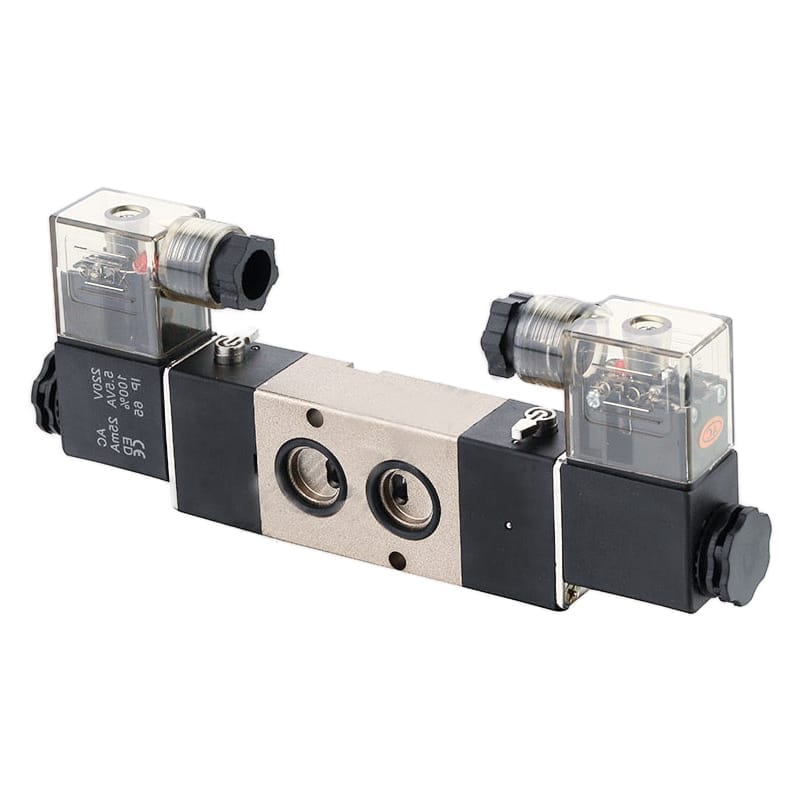

產品照片可以確認外形，不代表切換頻率或循環壽命。每個額定值都要使用確切料號與歧管配置。

在沒有定義量測邊界前，不要把閥件換向時間直接加到型錄氣缸行程時間。ISO 12238:2023 規定具有二或三個位置、以電氣或氣動方式操作的方向控制閥換向時間程序（ISO 12238:2023，2023）。管路充氣、氣室壓力上升、排氣、氣缸行程、感測器延遲、PLC 掃描與下游互鎖，都發生在閥件換向區間以外；比較閥件時應先保持這個界線，進行機台驗收時再逐一量測其餘時間。

詳細的電磁閥響應時間量測指南說明如何分開電氣命令、閥件壓力變化與致動器動作。當供電類型、啟動電流、抑制、或釋放時間是尚未解決的變數時，請使用AC 與 DC 線圈比較。

哪種閥件機構與密封件適合工作週期？

SMC 對 SY3000/5000/7000 系列的金屬密封版本公布 2 億次循環，橡膠密封版本公布 7,000 萬次循環（SMC 網路型錄，存取於 2026 年 7 月 22 日）。這些系列專屬數值顯示的是取捨，不是金屬密封在每個應用中都必然勝過彈性體的規則。

依所需功能與操作範圍選擇閥件機構：

• 直動式提升閥或閥芯：不需要獨立的先導壓力要求，適合小流量、快速事件；但線圈力、孔口尺寸、電氣功率與壓力負載仍會限制設計。
• 先導操作式方向控制閥：可以用適度的先導功率控制較大的主級，但最低壓差、先導通道、污染與排氣背壓都可能影響換向。
• 雙穩態或雙電磁閥：不必持續消耗線圈功率，也能保持最後命令狀態；但斷電與重啟時，保留的狀態必須可接受。
• 比例閥：只有在需要可變流量或壓力時才納入比較；它不會自動成為開關式方向控制閥的更快替代品。

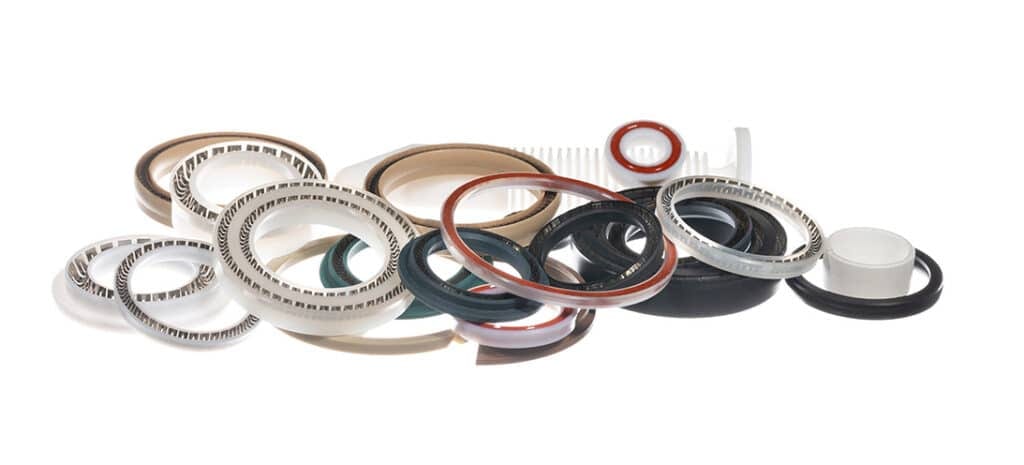

密封材料只是其中一項輸入。幾何形狀、表面處理、潤滑政策、洩漏等級、壓力、溫度、速度與污染，才決定密封系統的行為。

金屬密封閥芯可以減少滑動密封磨損，但其允許的內部洩漏與對細微污染的敏感度，可能不同於軟密封閥。彈性體密封可以提供緊密關斷，但仍需檢查摩擦、壓縮永久變形、膨潤、溫度與潤滑劑相容性。PTFE、HNBR、NBR、FKM 與聚氨酯不是可以互換的標籤。

要求供應商提供確切的密封材料與密封原理。接著比較允許洩漏、空氣品質等級、有潤滑或無潤滑運轉、溫度範圍、壓力範圍與維修說明。缺少閥件設計與測試條件的概括材料聲明，不足以完成選型。

氣動流路能跟上閥件嗎？

Festo 列出某款 VUVG 閥在 100% 工作週期下，通電時間 14 ms、斷電時間 17 ms，頻率卻只有 2 Hz（Festo VUVG，存取於 2026 年 7 月 22 日）。因此，允許持續通電不代表能快速循環，快速電氣換向也不保證氣缸快速動作。

閥件必須在實際壓力下通過足夠的供氣與排氣流量。請沿所選功能檢查兩個方向。5/2 閥的供氣至工作口、以及工作口至排氣性能可能不同；安裝後的歧管、接頭、管路、流量控制器、快速排氣閥與消音器，可能成為主要限制。

當待解問題是 Cv、ISO 6358 流量資料或氣缸行程流量時，請使用高速循環組裝用高流量電磁閥指南。本文將重點放在切換工作週期與可靠性，不重複那套選型流程。

在機台最差的操作序列中，量測閥件入口與兩個致動器連接埠的動態壓力。靜態調壓器壓力表可能看起來正常，但在同時需求期間，局部壓力會崩落。同樣地，縮回延遲可能是排氣背壓造成，而不是閥件換向太慢。

根據我們的經驗，當機台報告說「閥件循環不夠快」時，第一個有用步驟是把時間軸分成命令、出口壓力響應、氣缸連接埠壓力、動作與感測器確認。這條曲線通常能顯示是否真的需要更快的閥件，或大部分延遲其實來自管路容積、堵塞的消音器、緩衝、負載摩擦或控制程式；它也能避免在沒有證據時更換閥件，卻留下真正限制循環時間的系統原因。

選型中必須納入熱與電氣限制

Festo 的一款 MHJ10 HF/LP 變體包含 7 W 高電流階段與 2 W 低電流階段，額定為 100% 工作週期；但其環境與介質溫度限制仍會隨切換頻率變化（Festo MHJ10 HF/LP，存取於 2026 年 7 月 22 日）。「100% 工作週期」不代表可以忽略溫度。

對線圈通電時間為 $t_{\mathrm{on}}$、命令週期為 $t_{\mathrm{period}}$ 的重複命令，電氣工作週期為：

其中，$D$ 是以百分比表示的通電工作週期。請針對最嚴苛的生產時段計算，包括長時間保持與故障狀態。工作站可能有適中的切換頻率，卻幾乎持續讓線圈通電；也可能先以高脈衝頻率運轉，再進入長時間冷卻間隔。

在確切的選項代碼上檢查下列電氣細節：

1. 閥件連接器的額定電壓與允許電壓公差
2. 穩態電流、峰值電流，以及節能或峰值保持行為
3. 最大連續通電時間與任何脈衝工作週期定義
4. 內建反電動勢抑制、TVS、整流器、LED 或突波抑制器
5. PLC 輸出電流、關斷狀態漏電、電纜壓降與連接器額定值
6. 抑制電路對釋放時間的影響
7. 環境溫度與歧管密度降額

緊密排列的歧管可能比個別安裝的閥件運轉得更熱。請在生產命令模式達到熱平衡後量測線圈或表面溫度，不要只在短暫的工作台測試後量測。也要確認安全輸出的允許測試脈衝；診斷脈衝可能在快速、低功率輸入上造成非預期動作。

如何在機台上驗證候選閥件？

ISO 12238:2023 涵蓋兩或三個位置的單穩態與雙穩態氣動方向控制閥換向時間量測（ISO 12238:2023，2023）。用這個邊界進行閥件比較，再將機台驗收測試延伸到連接埠壓力、致動器動作、感測器到位、溫度、洩漏與安全重啟。

請在允許範圍內最不利的條件下測試，不要只在工作台用名義壓力測試：

• 最低動態供氣與先導壓力
• 最高工作壓力
• 允許的最低與最高供電電壓
• 最高環境溫度與壓縮空氣溫度
• 歧管全數裝滿，以及實際外殼氣流
• 正常管路長度、接頭、流量控制器與排氣消音器
• 生產負載、緩衝設定與工作站同時需求
• 冷啟動、暖機穩態、停止、重啟與故障復原

在同一個時間基準上擷取命令電壓或電流、閥件出口壓力、致動器連接埠壓力、位置或感測器時序，以及溫度。分開報告開啟與關閉，並保留最短命令間隔與穩態趨勢。如果機台使用脈衝群，請測試脈衝群速率、長度與恢復間隔，不要把它們平均成一個頻率。

可辯護的驗收限制有兩個層次。閥件層可以在 ISO 類似邊界下指定換向時間與漏換向次數；機台層則指定氣缸到位、壓力、撞擊、溫度、洩漏與安全狀態。通過其中一層，不代表另一層也通過。

進行維修時，拆下閥件或消音器前，先隔離壓縮空氣與電氣能量、釋放儲存壓力，並遵守機台的上鎖／掛牌程序。高頻循環不會改變能量控制要求。

維護應如何跟隨閥件實際暴露？

ISO 19973-2 以循環次數報告方向控制閥可靠性，並定義測試門檻，而不是通用的日曆更換週期（ISO 19973-2:2015，2026 年確認現行）。只有在製造商與機台自身的趨勢資料支持時，季度檢查或固定每 5,000 萬次更換密封件才有依據。

把維護與暴露及狀態連結：

• 使用保留的控制器計數器記錄閥件命令換向
• 在可重複的測試條件下追蹤開啟與關閉時間
• 監測洩漏、消音器差壓與動態入口壓力
• 檢查連接器、歧管緊固件、先導供氣與污染證據
• 正常生產暖機後記錄線圈或表面溫度
• 更換閥件時保留原有空氣品質與潤滑政策
• 提高壓力或改變流量控制前，先調查時序趨勢

氣動閥污染指南涵蓋過濾與污染控制。如果響應開始間歇性異常，使用故障電磁閥排查流程，分開檢查電氣、先導、閥芯、供氣與排氣故障。

不要只因閥件快速循環就對系統加油。有些閥允許潤滑，有些閥一旦開始潤滑就要求持續潤滑，而有些高速設計則禁止潤滑。請遵循確切型號的操作介質註記。

選型與 RFQ 檢查表

公布的型號資料至少涵蓋某一款標準 Festo 方向控制閥的 2 Hz，以及某一種專用 MHJ10 配置的 500 Hz（Festo VUVG；Festo MHJ10，存取於 2026 年 7 月 22 日）。因此，有用的 RFQ 必須描述機台需求，而不是只要求一支「高頻閥」。

提供給供應商：

• 閥件功能、正常狀態、單穩態或雙穩態操作，以及安全狀態
• 介質、空氣品質等級、潤滑政策、壓力與溫度範圍
• 供電電壓、輸出類型、抑制要求與連接器
• 最短通電時間、最短斷電時間、脈衝群模式與最大連續通電時間
• 每個機台循環的狀態變化、每小時循環、年度換向次數與計畫維修間隔
• 帶測試條件的所需供氣與排氣流量
• 歧管尺寸、同時輸出數量、連接埠尺寸、管路長度與消音器細節
• 洩漏限制、進入防護、振動與法規限制
• 換向時間定義、壽命指標、測試條件與失效門檻
• 所需機台驗收測試與備品策略

要求報價料號的完整資料，包括選項尾碼。不同的線圈、密封件、連接器、手動覆寫、歧管底座或節能電路，都可能改變允許工作週期或響應。

不存在把測試循環壽命直接換算成安裝後使用壽命的通用倍率。使用年度動作計算篩選候選閥件，再依供應商證據與量測的機台趨勢設定更換計畫。更換點應能說明是依循環數、性能漂移、洩漏、溫度還是其他失效指標決定，而不是預設所有設計都有相同週期。如果需要料號審查，請透過技術聯絡頁面提供序列、壓力、電壓、流量需求、溫度、歧管配置與目前失效證據。

高頻循環閥件常見問題

SMC 在同一個 SY 閥系列中，對橡膠密封與金屬密封版本分別列出 7,000 萬次與 2 億次循環；Festo 則對專用 MHJ10 型號公布最高 500 Hz（SMC；Festo）。以下答案說明如何使用這類數字，而不把它們視為通用額定值。

什麼算是高頻閥件循環？

沒有通用的 Hz 門檻。請計算每秒閥件狀態變化、命令間最短間隔、脈衝群長度與年度動作次數。每小時 1,000 次機台循環，在納入每個機台循環中的閥件換向前，只有 0.278 Hz。將所得需求與確切料號的限制比較。

標示一億次循環，是否表示閥件一定能用那麼久？

不一定。請確認該數值是 B10、受測樣品結果、工程目標，還是其他指標。ISO 19973-2 要求定義可靠性測試與報告程序。安裝後壽命會因壓力、溫度、空氣品質、洩漏門檻、切換速率、振動、歧管熱量與維護而改變。

響應最快的閥件一定是最佳選擇嗎？

不一定。只有當閥件延遲限制機台時，短換向時間才重要。流量能力、排氣限制、先導壓力、工作週期額定、洩漏、安全狀態、溫度與循環壽命證據仍然必須通過。付費選擇更快的設計前，先量測命令至壓力，以及壓力至動作的時間區間。

高循環閥件應使用金屬密封還是 PTFE 密封？

選擇的是密封系統，不是一個材料名稱。SMC 的 SY 系列顯示某種金屬密封配置有 2 億次循環，橡膠密封版本有 7,000 萬次，但洩漏與操作條件不同。請針對報價型號確認允許洩漏、污染耐受性、壓力、溫度、潤滑、表面處理與測試方法。

高頻閥件應如何維護？

在可重複的條件下追蹤實際命令次數，並觀察換向時間、洩漏、溫度、動態壓力與排氣限制的趨勢。使用製造商維修說明與機台證據設定檢查或更換點，不要把通用的季度或 5,000 萬次間隔套用到每一種閥件設計。
