三位置閥中位機能指南(封閉、排氣、加壓)
5/3 氣動閥的中位機能,決定閥芯回到中間位置時五個接口會發生什麼。 封閉中位會阻斷工作通路;排氣中位會讓兩個致動器接口排氣;加壓中位則向兩個致動器接口供氣。這三種狀態都不能自動保證精確保持位置或機械安全。
應根據必要的中位行為、外部負載、致動器幾何、排氣限制及重啟順序選擇中位機能,再驗證實際符號與訂購代碼。兩個閥可能使用相同閥體、線圈及接口尺寸,但在電源或控制訊號消失後產生截然不同的動作。
重點摘要
- 5/3 閥具有五個接口、三個閥芯位置,以及一種必須符合機械狀態的中位流路。
- 封閉中位會封存空氣,排氣中位會釋放致動器壓力,加壓中位則讓兩個氣室保持加壓。
- 三者都不能取代經風險評估的保持裝置、緊急停止功能或受控重啟順序。
5/3 閥的中間位置控制什麼?
5/3 閥有五個接口及三個切換位置。SMC 分別發布封閉、排氣及加壓中位三位置閥的工作原理圖(SMC SY 工作原理,查閱於 2026 年)。迴路符號中央方框決定所選閥件使用哪一種中位流路。
五個常見連接口包括一個供氣口、兩個致動器接口及兩個排氣口。典型數字標示為:1 代表供氣,2 與 4 代表工作接口,3 與 5 代表排氣。ISO 11727 規定氣動閥接口及控制機構的識別規則,但安裝時仍應以所選製造商圖面為準(ISO 11727:1999)。
一般 5/3 閥的兩個端位會讓雙作用致動器換向。其中一端把供氣接至一個氣室,同時讓另一個氣室排氣;另一端則反轉流路。兩個電磁命令都關閉或復中機構動作後,中間位置會增加第三種機械狀態。
中位機能是閥件在中位或中間閥芯位置時存在的內部接口連接。它不同於會保持最後一次 SET 或 RESET 狀態的雙穩態閥。氣動鎖存迴路指南說明了這項獨立記憶功能。

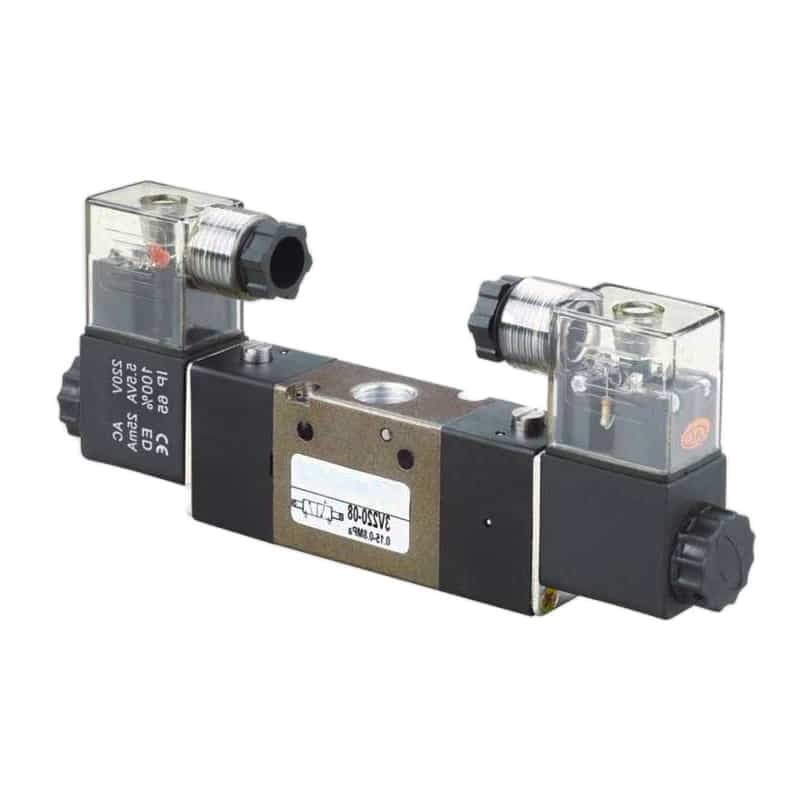

閥體照片不能證明中位是封閉、排氣還是加壓。應閱讀印刷符號的中央方框,並驗證完整料號。線圈數量只表示閥芯如何致動,不代表中位時哪些通路會連接。
三種中位機能快速比較
SMC VFA3000/5000 型錄列出三種不同的三位置機能:封閉中位、排氣中位及加壓中位(SMC VFA3000/5000,查閱於 2026 年)。有意義的比較不只看名稱,而要看命令狀態下接口 1、2、3、4 及 5 的流路。
| 中位機能 | 供氣口 1 | 工作接口 2 與 4 | 排氣口 3 與 5 | 典型致動器結果 |
|---|---|---|---|---|
| 封閉中位 | 阻斷 | 阻斷 | 阻斷 | 空氣封存在致動器管路;仍可能漂移或彈性移動 |
| 排氣中位 | 阻斷 | 連至排氣 | 對工作接口開放 | 致動器失去動力,可能因負載、重力或人力移動 |
| 加壓中位 | 連至兩個工作接口 | 兩者加壓 | 阻斷 | 兩個氣室均加壓;力平衡取決於有效面積與負載 |
圖中只呈現功能,不能取代所選產品的符號。有些閥件系列使用不同排氣配置、外部先導供氣、壓力分區或可逆流路。真正重要的是確切訂購代碼所對應的中央方框。
封閉中位:暫停,不是機械鎖定
SMC 在 VFA3000/5000 系列中把封閉中位列為三種不同五口三位置機能之一(SMC VFA3000/5000,查閱於 2026 年)。其中位符號會阻斷供氣、工作及排氣通路。這會停止命令流量,卻不能消除洩漏或空氣柔順性。
封閉中位是在氣缸氣室、管路、接頭及閥通路中封存空氣的中位流路。這些容積如同氣動彈簧,因此外部負載、溫度、密封摩擦及不相等的氣室壓力,即使在閥芯復中時仍可能推動活塞。SMC 警告,由於壓縮空氣具有柔順性,且閥件與氣缸都不保證零洩漏,因此精確中途停止很困難(SMC VQ100 應用指引,查閱於 2026 年)。因此,封閉中位只適用於經機械測試證明漂移、停留及重啟動作都可接受的明確非危險暫停。它不是確實鎖定、維護支撐或零耗氣證明。
關鍵設計問題不是「閥是否阻斷全部五個接口?」,而是「致動器允許移動多遠、持續多久,以及閥芯再次離開中位時會發生什麼?」有效驗收測試會記錄氣室壓力、位置、負載、停留時間及重啟後第一個動作。
封閉中位也不能證明能耗最低。中位流量可能很低,但洩漏、先導耗氣、反覆重新加壓,以及重新填充已排氣氣室容積所需的能源,仍屬於系統總量。應比較完整機械循環的實測耗氣,不要按中位符號直接排列效率。
若需深入分析漂移、殘留壓力及保持方法,請參閱使用 5/3 封閉中位保持氣缸位置專題指南。該文也區分暫時氣動保持、先導式止回閥、活塞桿鎖及機械止擋。
排氣中位:低阻力,不等於自動安全
在 SMC 所示的排氣中位機能中,工作接口 2 與 4 分別連至排氣口 3 與 5,而供氣口 1 被阻斷(SMC VFA3000/5000,查閱於 2026 年)。氣缸會失去動力,因此重力、製程力、彈簧或人力都可能使其移動。
排氣中位是一種中位流路,會移除正常供壓路徑並讓兩個致動器氣室對排氣開放。它可支援手動重新定位或受控放鬆狀態,但也允許負載驅動運動。殘留壓力及儲存的機械能仍需另行驗證。
當工具在能源隔離後需要手動重新定位,或致動器應放鬆而不是封存壓力時,這種行為可能有用;它也可能帶來新危害。垂直軸可能下墜、夾具可能鬆開,懸吊機構則可能在氣室壓力下降後立即移動。
排氣中位不能保證立即洩壓。細管、排氣節流控制、消音器、先導式止回閥及堵塞的排氣裝置都可能保留壓力。鄰近的快速排氣閥會再次改變排氣路徑,因此最終狀態必須在致動器端測試,不能由歧管推斷。
操作人員真的能自由移動氣缸嗎?只有在機械負載、密封、導向、緩衝、止回閥及排氣限制都允許時才行。「自由浮動」是迴路意圖,不是通用結果。
當必要中位狀態是失去動力的致動器,而且風險評估接受或另行限制所產生的移動時,才使用排氣中位。不要只因規格出現「緊急停止」四個字就選擇它。
加壓中位:兩個氣室都保持加壓
加壓中位 5/3 閥會在中間位置把供氣接至兩個工作接口,同時阻斷排氣通路。SMC 把它列為獨立的加壓中位機能,並提供對應工作原理圖(SMC VFA3000/5000;SMC SY 工作原理,查閱於 2026 年)。兩個致動器氣室都保持加壓。
加壓中位是向兩個致動器氣室供氣的中位流路。若雙出桿氣缸兩側有效面積相同,在尚未計入負載與摩擦前,相等壓力可大致平衡推力。一般單出桿氣缸則無法平衡,因為無桿側面積大於有桿側環形面積,會形成不相等的對向力。加壓中位可以提高氣動剛性、讓兩條管路保持充氣,或在特定迴路中縮短部分充氣延遲,但不會自動形成最快循環或最高有效推力。切換仍取決於閥芯反應、流量能力、管路容積、排氣阻力及負載。靜態加壓也不等於持續全流量耗氣;補氣需求來自初始充氣、洩漏或移動。
加壓中位是迴路圖上最容易被誤讀的選項。兩個相等壓力箭頭看似平衡,但推力等於壓力乘以有效面積。審查中位機能時,務必加入致動器幾何與負載方向。只靠閥符號無法預測單出桿軸的中位運動。
哪一種中位機能符合必要中位狀態?
三種中位機能會改變五口流路,但沒有任何一種能脫離應用被稱為「最佳」。ISO 4414 涵蓋完整迴路的氣動系統危害、可靠運轉、安裝、維護及非預期行為(ISO 4414:2010,2021 年確認)。應依已記錄的機械反應選擇閥件。
| 必要中位行為 | 候選中位 | 可能適合的原因 | 必須解決的主要限制 |
|---|---|---|---|
| 讓非危險軸暫停一段已定義停留時間 | 封閉中位 | 阻斷命令供氣與排氣通路 | 仍可能發生洩漏、柔順、漂移及重啟跳動 |
| 允許無負載機構手動重新定位 | 排氣中位 | 讓兩個工作氣室排氣 | 重力或外部負載可能使致動器意外移動 |
| 一般控制命令後釋放致動器壓力 | 排氣中位 | 透過方向閥提供明確排氣路徑 | 背壓與下游止回閥可能延遲洩壓 |
| 中位時讓兩條致動器管路保持加壓 | 加壓中位 | 讓兩個氣室都保持壓力 | 單出桿面積差形成不相等推力 |
| 保持懸吊或危險負載 | 單靠任何中位都不適合 | 中位閥可支援控制策略 | 使用具額定能力的煞車、活塞桿鎖、止擋、阻擋方法或其他經驗證限制裝置 |
| 執行緊急停止 | 依應用定義的安全功能 | 中位狀態可能是其中一項子系統反應 | 風險評估與驗證決定排氣、保持、煞車或組合措施 |
從三個問題開始:
- 中位時允許什麼機械運動?
- 供氣壓力消失時會發生什麼?
- 壓力恢復時會發生什麼?
如果任何答案取決於「氣缸大概會留在原位」,規格就不完整。
接著把生產控制與維護及安全分開。用於一秒製程暫停的中位狀態,可能不適合人員進入或維護支撐。如果需要實體鎖定,應與鎖定式氣缸設計指南比較,而不是要求閥芯閥承擔機械保持主張。
如何識別並規定中位機能?
ISO 11727 涵蓋氣動方向閥接口、流路、控制及電磁線圈引線的識別(ISO 11727:1999)。對 5/3 閥而言,應閱讀符號的全部三個方框,並聚焦中央方框。相同閥體與接頭不能證明中位流路相同。
使用以下識別順序:
- 記錄完整製造商、系列及訂購代碼。
- 確認符號有五個接口及三個閥芯位置方框。
- 在中央方框追查供氣口 1、工作接口 2 與 4,以及排氣口 3 與 5。
- 驗證彈簧復中、電磁或先導配置,以及命令消失後形成的狀態。
- 檢查先導供氣是內部還是外部,先導排氣是共用還是獨立。
- 審查工作壓力、先導壓力、流量資料、允許背壓、洩漏、安裝及手動操作。
- 在 RFQ 及機械迴路圖上標示確切符號與中位機能文字。
C、E 或 P 等訂購字母很常見,但並不通用。未查閱型錄前,不要把一家製造商的後綴直接套到另一家供應商的料號。即使同一系列,底座流路、壓力分區或外部先導選項也可能改變安裝後的行為。
一般四通五口閥指南說明兩個通電位置中的 P、A、B、EA 及 EB 流路。本文則只聚焦第三種狀態,以及進出該狀態的轉換。
中位狀態與重啟行為試運轉
ISO 4414 適用於氣動系統的設計、建造、修改、安裝、調整、操作及維護(ISO 4414:2010)。有效的中位狀態測試不只讓線圈失電,還要從兩個通電方向證明壓力、位置、負載反應及重啟行為。
正式生產前,先以降低且受控的能量測試迴路:
- 將已安裝的訂購代碼及符號與核准圖面比對。
- 命令位置 12,移除兩個命令,確認閥芯復中。
- 記錄兩個工作接口的壓力,以及完整停留期間的實際致動器移動。
- 從位置 14 重複測試,因為封存或殘留壓力可能不同。
- 隔離供氣,觀察壓力下降時的負載移動。
- 從每一種可能的中位與致動器狀態恢復供氣。
- 測試排氣堵塞或受限、位置感測失效及手動操作恢復。
- 確認實際致動器位置有效前,控制器不會恢復自動運動。
| 症狀 | 可能的中位狀態機制 | 第一項診斷檢查 |
|---|---|---|
| 氣缸在封閉中位漂移 | 閥件、接頭或氣缸洩漏;外部負載;空氣柔順性 | 記錄停留期間兩側氣室壓力與位置 |
| 氣缸在排氣中位無法自由移動 | 排氣受限、排氣節流閥、止回閥、緩衝或機械摩擦 | 量測接口 2 與 4 的殘留壓力 |
| 單出桿氣缸在加壓中位緩慢移動 | 有效面積不相等或氣室壓力不相等 | 比較無桿側與有桿側壓力及負載方向 |
| 命令恢復時軸突然跳動 | 封存或預先加壓的壓力不相等 | 記錄切換前後的瞬間壓力 |
| 斷電後閥件未復中 | 閥件機能錯誤、閥芯卡滯、先導問題或手動操作未復位 | 確認訂購代碼、復中機構及先導供氣 |
重啟測試通常比中位停留揭露更多問題。迴路可能穩定數秒,卻在閥芯重新把一個氣室接至供氣、另一個氣室接至排氣時突然跳動。應規定允許的最大重啟位移,而不只規定最大中位漂移。
為什麼中位機能不是完整安全功能?
ISO 13850 以不受能源技術限制的方式規定緊急停止功能要求,並指出煞車、斷開、反轉或其他措施都可構成完整反應的一部分(ISO 13850:2015,2020 年確認)。單靠封閉、排氣或加壓中位標籤,不能建立該反應。
排氣可能降低氣動推力,卻也可能釋放夾具或允許重力運動。封閉中位可能暫停運動,但仍存在殘留能量與洩漏。兩個氣室加壓可能提高軸的剛性,卻讓氣動能量保持存在,也可能使單出桿氣缸偏向一側。
應從危害及必要機械狀態定義安全功能,再選擇可達成功能的閥架構、受監控元件、負載限制裝置、診斷、復位行為及驗證方法。ISO 13849 氣動安全迴路指南說明一般生產控制閥為何不會自動成為安全相關子系統。
三位置閥中位機能常見問題
SMC 發布具有封閉、排氣及加壓中間位置的 5/3 閥,證明它們是不同內部機能,而不是同一種通用閥芯上的設定模式(SMC VFA3000/5000;SMC 工作原理,查閱於 2026 年)。應讓確切代碼與符號符合必要中位狀態。
可以把封閉中位閥改成排氣或加壓中位嗎?
通常不能只靠改變配線或外部配管完成,因為中位通路由內部閥芯與閥體結構決定。有些模組化系統可以使用不同閥件或底座實現其他功能。應遵循製造商核准的配置,不要假設現有閥體可以改裝。
哪一種中位機能可以保持氣缸位置?
封閉中位可把空氣封存在兩條管路中,暫時停止氣缸,但不能保證零漂移或安全保持負載。洩漏、空氣可壓縮性、溫度及外力仍會影響位置。危險或懸吊負載需要另行配置具額定能力的限制裝置及經驗證的控制順序。
排氣中位能讓氣動軸安全地用手移動嗎?
它會把兩個工作接口連至排氣,移除正常供壓路徑,但節流、止回閥或堵塞的消音器後方仍可能殘留壓力。致動器也可能因重力或儲存的機械能移動。手動操作或維護前,必須驗證零能量並固定機構。
為什麼單出桿氣缸在加壓中位仍會移動?
兩個氣室可能獲得相同壓力,但有效面積不同。無桿側作用於完整活塞面積,有桿側則作用於較小的環形面積。在考慮負載與摩擦前,這已形成不相等的對向力,通常使氣缸偏向伸出。
5/3 閥 RFQ 應包含哪些資料?
應包含確切中位符號、接口尺寸與螺紋、流量資料、工作及先導壓力範圍、線圈電壓、致動與彈簧復中方式、內部或外部先導供氣、排氣配置、手動操作、安裝介面及必要中位行為,並說明致動器類型、負載方向及重啟要求。
