La condición de centro de una válvula neumática 5/3 determina qué sucede en sus cinco vías cuando la corredera vuelve a la posición intermedia. El centro cerrado bloquea las vías de trabajo, el centro a escape descarga las dos vías del actuador y el centro a presión alimenta las dos vías del actuador. Ninguno de esos estados garantiza por sí solo que se mantenga una posición exacta ni que la máquina sea segura.
Elija la función de centro a partir del comportamiento requerido en estado neutral, la carga externa, la geometría del actuador, las restricciones del escape y la secuencia de reinicio. A continuación, verifique el símbolo real y el código de pedido. Dos válvulas pueden compartir el mismo cuerpo, las mismas bobinas y los mismos tamaños de conexión y, aun así, provocar movimientos muy distintos cuando desaparece la alimentación eléctrica o se pierden las señales de mando.
Conclusiones clave
- Una válvula 5/3 tiene cinco vías, tres posiciones de la corredera y un patrón de caudal en el centro que debe corresponder al estado requerido de la máquina.
- El centro cerrado atrapa aire, el centro a escape elimina la presión del actuador y el centro a presión mantiene alimentadas las dos cámaras.
- Ninguna de las tres opciones sustituye un dispositivo de retención seleccionado mediante una evaluación de riesgos, una función de parada de emergencia ni una secuencia de reinicio controlada.
¿Qué controla la posición central de una válvula 5/3?
Una válvula 5/3 tiene cinco vías y tres posiciones de conmutación. SMC publica vistas separadas del principio de funcionamiento de las válvulas de 3 posiciones con centro cerrado, centro a escape y centro a presión (principio de funcionamiento de la serie SY de SMC, consultado en 2026). La casilla central del símbolo del circuito determina qué recorrido de caudal neutral utiliza la válvula seleccionada.
Las cinco conexiones habituales son una vía de alimentación, dos vías del actuador y dos vías de escape. Las designaciones numéricas típicas son 1 para la alimentación, 2 y 4 para las vías de trabajo, y 3 y 5 para los escapes. ISO 11727 establece las reglas de identificación de las vías y los mecanismos de mando de las válvulas neumáticas, pero el plano del fabricante de la válvula seleccionada sigue siendo la referencia autorizada para la instalación (ISO 11727:1999).
Las dos posiciones extremas de una válvula 5/3 convencional invierten el sentido de un actuador de doble efecto. Una posición conecta la alimentación a una cámara mientras la cámara opuesta descarga al escape. La otra posición invierte esos recorridos. La posición central añade un tercer estado de la máquina cuando se desactivan las dos órdenes de los solenoides o actúa el mecanismo de centrado.
La condición de centro es la conexión interna entre vías que existe en la posición neutral o intermedia de la corredera de la válvula. No es lo mismo que una válvula biestable que conserva su último estado SET o RESET. La guía sobre circuitos neumáticos con enclavamiento explica esa función de memoria independiente.

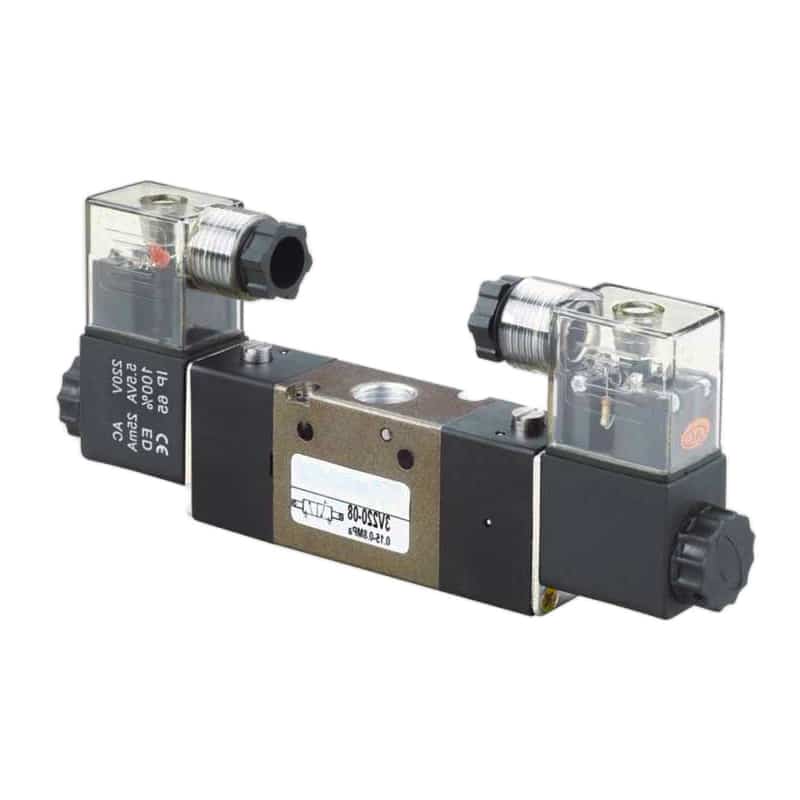

Una fotografía del cuerpo de la válvula no demuestra si el centro es cerrado, a escape o a presión. Lea la casilla central del símbolo impreso y verifique la referencia completa. El número de bobinas solo indica cómo se acciona la corredera; no indica qué pasos internos quedan conectados en la posición neutral.
Comparación rápida de las tres condiciones de centro
El catálogo VFA3000/5000 de SMC enumera tres funciones distintas de 3 posiciones: centro cerrado, centro a escape y centro a presión (SMC VFA3000/5000, consultado en 2026). La comparación útil no se limita al nombre de la función: debe considerar el recorrido de caudal ordenado a través de las vías 1, 2, 3, 4 y 5.
| Función de centro | Vía de alimentación 1 | Vías de trabajo 2 y 4 | Vías de escape 3 y 5 | Consecuencia típica para el actuador |
|---|---|---|---|---|
| Centro cerrado | Bloqueada | Bloqueadas | Bloqueados | El aire queda atrapado en las líneas del actuador; siguen siendo posibles la deriva y el movimiento elástico |
| Centro a escape | Bloqueada | Conectadas a escape | Abiertos hacia salidas | El actuador queda sin alimentación neumática y puede moverse por efecto de la carga, la gravedad o una fuerza manual |
| Centro a presión | Conectada a ambas salidas | Ambas presurizadas | Bloqueados | Las dos cámaras permanecen presurizadas; el equilibrio de fuerzas depende de las áreas efectivas y de la carga |
El diagrama muestra el funcionamiento y no sustituye el símbolo del producto seleccionado. Algunas familias de válvulas utilizan disposiciones de escape diferentes, alimentaciones de pilotaje externas, zonas de presión o caudal reversible. Lo determinante es la casilla central facilitada para el código de pedido exacto.
Centro cerrado: una pausa, no un bloqueo mecánico
SMC identifica el centro cerrado como una de las tres funciones distintas de 5 vías y 3 posiciones de su familia VFA3000/5000 (SMC VFA3000/5000, consultado en 2026). Su símbolo central bloquea las vías de alimentación, trabajo y escape. Esto detiene el caudal ordenado, pero no elimina las fugas ni la elasticidad del aire comprimido.
El centro cerrado es un patrón de caudal neutral que atrapa aire en las cámaras del cilindro, las tuberías, los racores y los pasos de la válvula. Esos volúmenes se comportan como resortes neumáticos; por ello, la carga externa, la temperatura, la fricción de las juntas y una presión desigual entre cámaras pueden mover el pistón aunque la corredera esté centrada. SMC advierte que resulta difícil realizar una parada intermedia precisa porque el aire comprimido es elástico y no se garantiza que las válvulas y los cilindros tengan fugas cero (guía de aplicación SMC VQ100, consultado en 2026). Por tanto, el centro cerrado solo es adecuado para una pausa definida y no peligrosa después de que los ensayos de la máquina hayan establecido una deriva, un tiempo de espera y un movimiento de reinicio aceptables. No constituye un bloqueo positivo, un soporte para mantenimiento ni una prueba de consumo de aire nulo.
La pregunta de diseño esencial no es «¿bloquea la válvula las cinco vías?», sino «¿qué distancia puede recorrer el actuador, durante cuánto tiempo y qué sucede cuando la corredera vuelve a salir del centro?». Un ensayo de aceptación válido registra la presión de las cámaras, la posición, la carga, el tiempo de espera y el primer movimiento que se produce al reiniciar.
El centro cerrado tampoco demuestra que el consumo de energía sea mínimo. El caudal en estado neutral puede ser bajo, pero las fugas, el consumo de pilotaje, las represurizaciones repetidas y la energía empleada para volver a llenar el volumen de la cámara descargada siguen formando parte del total del sistema. Compare la demanda de aire medida durante el ciclo completo de la máquina, en lugar de asignar una clasificación de eficiencia a partir del símbolo central.
Para obtener un análisis detallado de la deriva, la presión atrapada y los métodos de retención, consulte la guía específica sobre el mantenimiento de posición de un cilindro con una válvula 5/3 de centro cerrado. Ese artículo también distingue la retención neumática temporal de las válvulas antirretorno pilotadas, los bloqueos de vástago y los topes mecánicos.
Centro a escape: baja resistencia, no seguridad automática
En la función de centro a escape que muestra SMC, las vías de trabajo 2 y 4 se conectan a las vías de escape 3 y 5, mientras que la vía de alimentación 1 queda bloqueada (SMC VFA3000/5000, consultado en 2026). El cilindro queda sin alimentación neumática, por lo que la gravedad, la fuerza del proceso, los resortes o una fuerza manual pueden moverlo.
El centro a escape es un patrón de caudal neutral que elimina el recorrido normal de presión y abre las dos cámaras del actuador hacia el escape. Puede facilitar el reposicionamiento manual o un estado de relajación controlada, pero también permite que la carga provoque movimiento. La presión residual y la energía mecánica almacenada siguen exigiendo una verificación independiente.
Este comportamiento puede resultar útil cuando es necesario reposicionar manualmente el utillaje después del aislamiento de energía o cuando un actuador debe relajarse en lugar de retener presión. También puede crear un peligro nuevo. Un eje vertical puede caer, una pinza puede abrirse y un mecanismo suspendido puede moverse en cuanto disminuya la presión de la cámara.
El centro a escape no garantiza una despresurización instantánea. Las tuberías de pequeño diámetro, los reguladores de caudal en escape, los silenciadores, las válvulas antirretorno pilotadas y los dispositivos de escape obstruidos pueden retener presión. Una válvula de escape rápido situada cerca del actuador vuelve a modificar el recorrido del escape, por lo que el estado final debe comprobarse en el actuador en vez de deducirse a partir del colector.
¿Podrá realmente un operador mover el cilindro con libertad? Solo si lo permiten la carga mecánica, las juntas, las guías, las amortiguaciones, las válvulas antirretorno y las restricciones del escape. La «flotación libre» es una intención del circuito, no un resultado universal.
Utilice un centro a escape cuando el estado neutral requerido sea un actuador sin alimentación neumática y la evaluación de riesgos acepte el movimiento resultante o lo limite mediante otro dispositivo. No lo seleccione únicamente porque una especificación incluya las palabras «parada de emergencia».
Centro a presión: las dos cámaras permanecen alimentadas
Las válvulas 5/3 de centro a presión conectan la alimentación con las dos vías de trabajo y bloquean los recorridos de escape en la posición intermedia. SMC la enumera como una función independiente de centro a presión y ofrece una vista correspondiente de su principio de funcionamiento (SMC VFA3000/5000; principio de funcionamiento de la serie SY de SMC, consultado en 2026). Las dos cámaras del actuador permanecen alimentadas.
El centro a presión es un patrón de caudal neutral que alimenta las dos cámaras del actuador. Una presión igual puede equilibrar aproximadamente un cilindro de doble vástago con áreas efectivas iguales antes de considerar la carga y la fricción. No puede equilibrar un cilindro convencional de vástago simple porque el área del lado de la tapa es mayor que el área anular del lado del vástago, lo que genera fuerzas opuestas desiguales. El centro a presión puede aumentar la rigidez neumática, mantener llenas las dos líneas o reducir parte del retardo de llenado en un circuito concreto, pero no genera automáticamente el ciclo más rápido ni la mayor fuerza útil. La conmutación sigue dependiendo de la respuesta de la corredera, la capacidad de caudal, el volumen de las tuberías, la resistencia del escape y la carga. La presurización estática tampoco equivale a un consumo continuo a pleno caudal; la demanda de reposición procede del llenado inicial, las fugas o el movimiento.
El centro a presión es la opción que más fácilmente se interpreta de forma incorrecta en un esquema. Dos flechas de presión iguales parecen estar equilibradas, pero la fuerza depende de la presión multiplicada por el área efectiva. Incluya siempre la geometría del actuador y la dirección de la carga en la revisión de la condición de centro. El símbolo de la válvula por sí solo no puede predecir el movimiento neutral de un eje de vástago simple.
¿Qué condición de centro corresponde al estado neutral requerido?
Las tres funciones de centro modifican el recorrido entre las cinco vías, pero ninguna condición de centro es «la mejor» de forma aislada. ISO 4414 aborda los peligros de los sistemas neumáticos, el funcionamiento fiable, la instalación, el mantenimiento y los comportamientos no previstos en el conjunto del circuito (ISO 4414:2010, confirmada en 2021). Seleccione la válvula a partir de la respuesta documentada de la máquina.
| Comportamiento neutral requerido | Centro candidato | Por qué puede servir | Limitación principal que debe resolverse |
|---|---|---|---|
| Detener temporalmente un eje no peligroso durante un tiempo de espera definido | Centro cerrado | Bloquea los recorridos ordenados de alimentación y escape | Siguen siendo posibles las fugas, la elasticidad, la deriva y el salto al reiniciar |
| Permitir el reposicionamiento manual de un mecanismo sin carga | Centro a escape | Descarga las dos cámaras de trabajo | La gravedad o una carga externa pueden mover el actuador de forma inesperada |
| Eliminar la presión del actuador después de una orden de control normal | Centro a escape | Proporciona un recorrido de escape definido a través de la válvula direccional | La contrapresión y las válvulas antirretorno aguas abajo pueden retrasar la descarga |
| Mantener presurizadas las dos líneas del actuador en estado neutral | Centro a presión | Mantiene la presión en las dos cámaras | La diferencia de área de un cilindro de vástago simple genera una fuerza desigual |
| Sujetar una carga suspendida o peligrosa | Ninguno por sí solo | Una válvula de centro puede formar parte de la estrategia de control | Utilice un freno homologado, un bloqueo de vástago, un tope, un método de bloqueo u otro dispositivo de retención validado |
| Ejecutar una parada de emergencia | Función de seguridad específica de la aplicación | El estado central puede constituir una de las respuestas del subsistema | La evaluación de riesgos y la validación determinan si se debe descargar, retener, frenar o combinar varias acciones |
Comience con tres preguntas:
- ¿Qué movimiento mecánico es aceptable en estado neutral?
- ¿Qué sucede cuando desaparece la presión de alimentación?
- ¿Qué sucede cuando vuelve la presión?
Si alguna respuesta depende de que «el cilindro probablemente se quede donde está», la especificación está incompleta.
A continuación, separe el control de producción de las funciones de mantenimiento y seguridad. Una condición de centro utilizada para una pausa de proceso de un segundo puede ser inadecuada para permitir el acceso de un operador o servir de apoyo durante el mantenimiento. Si se requiere un bloqueo físico, compárelo con la guía de diseño de cilindros con enclavamiento en lugar de exigir a una válvula de corredera que cumpla una función de retención mecánica.
¿Cómo se identifica y especifica la función de centro?
ISO 11727 abarca la identificación de las vías, los recorridos de caudal, los mandos y los conductores de los solenoides de las válvulas direccionales neumáticas (ISO 11727:1999). Para una válvula 5/3, lea las tres casillas del símbolo y preste especial atención a la casilla intermedia. Que el cuerpo y el conector coincidan no demuestra que el caudal en el centro sea el mismo.
Utilice esta secuencia de identificación:
- Registre el fabricante, la serie y el código de pedido completos.
- Confirme que el símbolo tiene cinco vías y tres casillas correspondientes a las posiciones de la corredera.
- Trace la vía de alimentación 1, las vías de trabajo 2 y 4 y las vías de escape 3 y 5 en la casilla central.
- Verifique el centrado por muelle, la disposición de solenoides o pilotaje y el estado que se produce cuando desaparecen las órdenes.
- Compruebe si la alimentación de pilotaje es interna o externa y si el escape de pilotaje es común o independiente.
- Revise la presión de trabajo, la presión de pilotaje, los datos de caudal, la contrapresión permitida, las fugas, el montaje y los accionamientos manuales.
- Incluya el símbolo exacto y la denominación de la función de centro en la solicitud de oferta (RFQ) y en el esquema de la máquina.
Las letras de pedido C, E o P son habituales, pero no universales. No convierta el sufijo de un fabricante en la referencia de otro proveedor sin consultar el catálogo. Incluso dentro de una misma familia, el recorrido de la base, las zonas de presión o las opciones de pilotaje externo pueden modificar el comportamiento de la válvula instalada.
La guía general sobre válvulas de 4 vías y 5 conexiones explica los recorridos P, A, B, EA y EB en las dos posiciones alimentadas. Este artículo sobre condiciones de centro se centra en el tercer estado y en las transiciones de entrada y salida de dicho estado.
Puesta en servicio del estado central y del comportamiento de reinicio
ISO 4414 se aplica al diseño, la construcción, la modificación, la instalación, el ajuste, el funcionamiento y el mantenimiento de los sistemas neumáticos (ISO 4414:2010). Por consiguiente, un ensayo útil del estado central debe abarcar más que la simple desactivación de las bobinas. Debe demostrar la presión, la posición, la respuesta a la carga y el reinicio desde las dos posiciones alimentadas.
Pruebe el circuito con una energía reducida y controlada antes de iniciar la producción a plena capacidad:
- Verifique el código de pedido y el símbolo instalados comparándolos con el plano aprobado.
- Ordene la posición 12, retire las dos órdenes y confirme que la corredera se centra.
- Registre la presión en las dos vías de trabajo y el movimiento real del actuador durante todo el tiempo de espera.
- Repita la prueba desde la posición 14, porque la presión atrapada o residual puede ser diferente.
- Aísle la alimentación y observe el movimiento de la carga a medida que disminuye la presión.
- Restablezca la alimentación desde todos los estados posibles del centro y del actuador.
- Pruebe un escape bloqueado o restringido, un fallo de la detección de posición y la recuperación después de utilizar el accionamiento manual.
- Confirme que el controlador no reanuda el movimiento automático hasta que se haya validado la posición real del actuador.
| Síntoma | Mecanismo probable del estado central | Primera comprobación de diagnóstico |
|---|---|---|
| El cilindro deriva con el centro cerrado | Fugas en la válvula, los racores o el cilindro; carga externa; elasticidad del aire | Registrar las presiones de las dos cámaras y la posición durante el tiempo de espera |
| El cilindro no se mueve libremente con el centro a escape | Escape restringido, regulador de caudal en escape, válvula antirretorno, amortiguación o fricción mecánica | Medir la presión residual en las vías 2 y 4 |
| Un cilindro de vástago simple se desplaza lentamente con el centro a presión | Áreas efectivas desiguales o presiones distintas entre las cámaras | Comparar la presión del lado de la tapa y la presión del lado del vástago, además de la dirección de la carga |
| El eje da un salto cuando vuelve una orden | La presión atrapada o precargada era desigual | Registrar la presión inmediatamente antes y después de la conmutación |
| La válvula no se centra después de perder la alimentación eléctrica | Función de válvula incorrecta, corredera atascada, problema de pilotaje o accionamiento manual | Confirmar el código de pedido, el mecanismo de centrado y la alimentación de pilotaje |
El ensayo de reinicio suele revelar más información que el tiempo de espera en estado neutral. Un circuito puede parecer estable durante varios segundos y, después, dar un salto cuando la corredera vuelve a conectar una cámara a la alimentación y la otra al escape. Especifique el movimiento máximo permitido al reiniciar, no solo la deriva máxima durante el estado neutral.
Por qué la condición de centro no constituye la función de seguridad completa
ISO 13850 especifica los requisitos funcionales de la parada de emergencia con independencia de la tecnología utilizada para suministrar energía, y señala que el frenado, la desconexión, la inversión u otras medidas pueden formar parte de la respuesta completa (ISO 13850:2015, confirmada en 2020). La mera denominación de centro cerrado, a escape o a presión no puede establecer esa respuesta.
La descarga puede reducir la fuerza neumática, pero también puede liberar una pinza o permitir un movimiento provocado por la gravedad. El centro cerrado puede detener temporalmente el movimiento, pero la energía atrapada y las fugas permanecen. Presurizar las dos cámaras puede aumentar la rigidez de un eje, pero mantiene presente la energía neumática y puede desplazar un cilindro de vástago simple hacia un lado.
Defina la función de seguridad a partir del peligro y del estado requerido de la máquina. A continuación, elija la arquitectura de válvulas, los componentes supervisados, la retención de la carga, los diagnósticos, el comportamiento de rearme y el método de validación que permitan conseguirlo. La guía sobre circuitos neumáticos de seguridad conforme a ISO 13849 explica por qué una válvula de control de producción convencional no constituye automáticamente un subsistema relacionado con la seguridad.
Preguntas frecuentes sobre las condiciones de centro de las válvulas de 3 posiciones
SMC publica válvulas 5/3 con posiciones intermedias de centro cerrado, centro a escape y centro a presión, lo que confirma que se trata de funciones internas diferentes y no de modos de configuración de una única corredera genérica (SMC VFA3000/5000; principio de funcionamiento de SMC, consultado en 2026). Haga coincidir el código y el símbolo exactos con el estado neutral requerido.
¿Puedo convertir una válvula de centro cerrado en una de centro a escape o a presión?
Por lo general, no basta con cambiar el cableado o las tuberías externas, porque los pasos de la posición central vienen determinados por la corredera interna y la construcción de la válvula. Algunos sistemas modulares pueden realizar otras funciones mediante elementos de válvula o bases diferentes. Siga la configuración aprobada por el fabricante en lugar de suponer que el cuerpo existente puede convertirse.
¿Qué condición de centro mantiene un cilindro en posición?
El centro cerrado puede detener temporalmente un cilindro al atrapar aire en las dos líneas, pero no puede garantizar una deriva nula ni una retención segura de la carga. Las fugas, la compresibilidad del aire, la temperatura y la fuerza externa siguen afectando a la posición. Las cargas peligrosas o suspendidas necesitan un dispositivo de retención homologado por separado y una secuencia de control validada.
¿El centro a escape hace que sea seguro mover un eje neumático a mano?
Elimina el recorrido normal de presión al conectar las dos vías de trabajo al escape, pero puede permanecer presión residual detrás de restricciones, válvulas antirretorno o silenciadores obstruidos. El actuador también puede moverse por efecto de la gravedad o de la energía mecánica almacenada. Verifique que la energía sea nula y asegure el mecanismo antes de manipularlo manualmente o realizar tareas de mantenimiento.
¿Por qué puede moverse un cilindro de vástago simple con el centro a presión?
Las dos cámaras pueden recibir la misma presión, pero sus áreas efectivas son diferentes. El lado de la tapa actúa sobre toda el área del pistón, mientras que el lado del vástago actúa sobre un área anular menor. Esto genera fuerzas opuestas desiguales antes de considerar la carga y la fricción, lo que normalmente tiende a desplazar el cilindro hacia la extensión.
¿Qué debo incluir en una solicitud de oferta (RFQ) para una válvula 5/3?
Incluya el símbolo exacto de la condición de centro, el tamaño y la rosca de las conexiones, los datos de caudal, los intervalos de presión de trabajo y pilotaje, la tensión de la bobina, el método de accionamiento y centrado por muelle, la alimentación de pilotaje interna o externa, la disposición del escape, el accionamiento manual, la interfaz de montaje y el comportamiento requerido en estado neutral. Indique también el tipo de actuador, la dirección de la carga y el requisito de reinicio.
Fuentes y referencias técnicas
SMC: Serie VFA3000/5000 de válvulas neumáticas de 5 vías, funciones de 3 posiciones con centro cerrado, a escape y a presión, y sus símbolos de circuito. Consultado el 22/07/2026.
SMC: Principio de funcionamiento de la válvula solenoide SY de 5 vías, vistas de funcionamiento de válvulas de 3 posiciones con centro cerrado, a escape y a presión. Consultado el 22/07/2026.
SMC: Guía de aplicación VQ100, precauciones relativas a la parada intermedia con centro cerrado, las fugas y la presión residual. Consultado el 22/07/2026.
ISO: ISO 11727:1999, identificación de las vías y los mecanismos de mando de las válvulas neumáticas. Consultado el 22/07/2026.
ISO: ISO 4414:2010, reglas generales y requisitos de seguridad para los sistemas y componentes neumáticos. Consultado el 22/07/2026.
ISO: ISO 13850:2015, requisitos funcionales y principios de diseño de la parada de emergencia. Consultado el 22/07/2026.
