ISO 13849 安全回路如何保護氣壓系統，避免關鍵故障？
當安全相關控制系統能偵測危險狀況、命令明確的安全反應、容忍其架構要求的故障，並依風險目標完成查證與確效時，ISO 13849 就能保護氣動機械。它沒有規定一套通用的「ISO 13849 回路」，單獨一只安全額定閥也不會讓整台機器自動合規。
對氣動軸而言，所需反應可能是釋放壓力、保持負載、防止意外伸出、返回安全位置，或組合多種措施。正確選擇來自危害分析。例如，對垂直氣壓缸排氣，可能造成墜落危害，而不是消除危害。
重點摘要
- 選擇閥或感測器前，先定義每項安全功能及其安全狀態。
- 依機台風險評估與適用的 C 類標準，決定所需性能等級 PLr。
- Category、MTTFd、DCavg、CCF、系統性措施、軟體與子系統介面，都會影響實際達成的 PL。
- 使用製造商針對精確元件與操作條件提供的可靠度資料，不要套用通用 B10D 值。
- SISTEMA 支援計算與文件化，但不會替你完成風險評估或機台確效。
- 安全排氣、負載保持與鎖定／掛牌處理的是不同問題。
David Li 的現場筆記
依我們與系統整合商審查氣動安全概念的經驗，最常見的起始錯誤，是在定義安全狀態前就選定閥。我會先問三個問題：哪些運動或儲存能量可能傷人？哪一種實體狀態可以移除該風險？發生相關故障後，要用什麼測試證明機台確實到達該狀態？
我發現這些問題能在問題演變成現場改裝前，揭露負載保持、殘留壓力與重新啟動要求的缺口。如果團隊無法回答三個問題，訂購「PL e 閥」就為時過早。元件標籤無法補救未定義的安全功能。
ISO 13849 在氣動機械中適用哪些範圍？
ISO 13849-1:2023 提供在高要求與連續模式下，設計並整合控制系統安全相關部分（SRP/CS）的方法。此標準不限定技術：電氣、液壓、氣動、機械與軟體元件，都可構成同一安全功能的一部分。
標準不會替特定機台指定安全功能或 PLr，也沒有規定所有氣動應用都需要 Category 3、Category 4、雙閥、異質感測器或 PL d。這些決策取決於風險評估、所需風險降低量、所選架構與任何機台專用標準。
術語很重要，因為許多不同概念常被壓縮成「等級」一詞。安全功能是降低一項已識別風險的指定機台反應；PLr 是該功能所需的性能等級；實際達成的 PL 則是完整安全相關控制設計證明的結果，不能從單一元件證書直接複製。
| 術語 | 含義 | 不代表什麼 |
|---|---|---|
| 安全功能 | 降低特定風險的明確控制系統動作 | 對整台機器安全的概括承諾 |
| PLr | 單一安全功能所需的性能等級 | 設計已經達成的 PL |
| PL | 完整安全相關控制功能實際達成的性能 | 自動從單一元件繼承的標籤 |
| Category | 指定架構的故障容忍與診斷行為 | 完整的可靠度計算 |
| MTTFd | 用於通道或子系統的平均危險失效時間 | 預期使用壽命或定期驗證間隔 |
| DCavg | 對危險失效的平均診斷涵蓋率 | 每一種可能故障都能被偵測的百分比 |
| CCF | 多通道系統對共同原因故障的防範措施 | 兩通道在所有條件下完全獨立的證明 |
| SIL | IEC 62061 等標準使用的功能安全完整性指標 | ISO 13849 Category 3 或 Category 4 的另一個名稱 |
ISO 13849 使用 a 至 e 的性能等級；IEC 62061 使用 SIL 值。有些產品同時聲明符合兩套標準，但記錄機台時不能混用方法與術語。
步驟 1：定義安全功能與安全狀態
ISO 12100:2010 提供先於控制系統設計的機械風險評估與風險降低架構。識別工作、暴露人員、危害、危險事件、操作模式、嚴重度、暴露情況與避免傷害的可能性。在依賴控制系統措施前，先採用本質安全設計與防護裝置。
有用的安全功能規格必須可量測。「安全停止氣壓缸」太模糊。較好的規格會指出：
- 觸發條件：護門打開、光柵中斷、緊急停止動作、失去回授，或其他明確事件。
- 危害：壓傷、剪切、撞擊、拋出、負載墜落、殘留壓力或意外重新啟動。
- 所需反應：移除驅動壓力、防止伸出、停止並保持、移到安全位置，或其他明確動作。
- 安全狀態標準：最大允許移動量、壓力門檻、作用力、速度、停止時間或位置。
- 復歸行為：誰可以復歸、復歸裝置的位置，以及復歸是否可以觸發運動。
- 操作模式：自動、設定、清潔、故障復歸與維護，可能需要不同防護措施。
- PLr：該個別安全功能以風險為基礎的目標。
以有護罩的水平無桿氣壓缸搬運裝置為例，一項安全功能可能是：「自動運轉時若防護門打開，應防止滑座進一步危險運動，並在防護門關閉且完成刻意復歸前，防止自動重新啟動。」規格仍須定義需求發生後可接受的移動距離，以及輸出級如何實現該要求。
同一台機器可能還需要獨立的緊急停止功能、安全洩壓功能與防止意外啟動功能。它們的邊界與 PLr 可以不同。
步驟 2：決定 PLr，不要把風險圖當成 PL 計算
ISO 13849 風險圖考慮傷害嚴重度、暴露頻率或持續時間，以及避免或限制傷害的可能性。結果是該安全功能所需的性能等級 PLr，不是硬體與軟體實際達成 PL 的計算結果。
只有在定義危害與安全功能後才使用風險圖，並記錄每個 S、F、P 參數的選擇理由。確認適用的 C 類機械標準是否更直接規定功能或性能要求。不要只因氣壓缸很大就指定 PL d，也不要假設「多數氣動機械」都需要 PL c 或 PL d。
風險評估還應說明影響避險與暴露的假設：致動器速度、進入頻率、能見度、逃離空間、操作員訓練、負載，以及危害是否會在無預警下發生。任何假設改變時，都要重新評估 PLr。
步驟 3：設計完整的輸入－邏輯－輸出架構

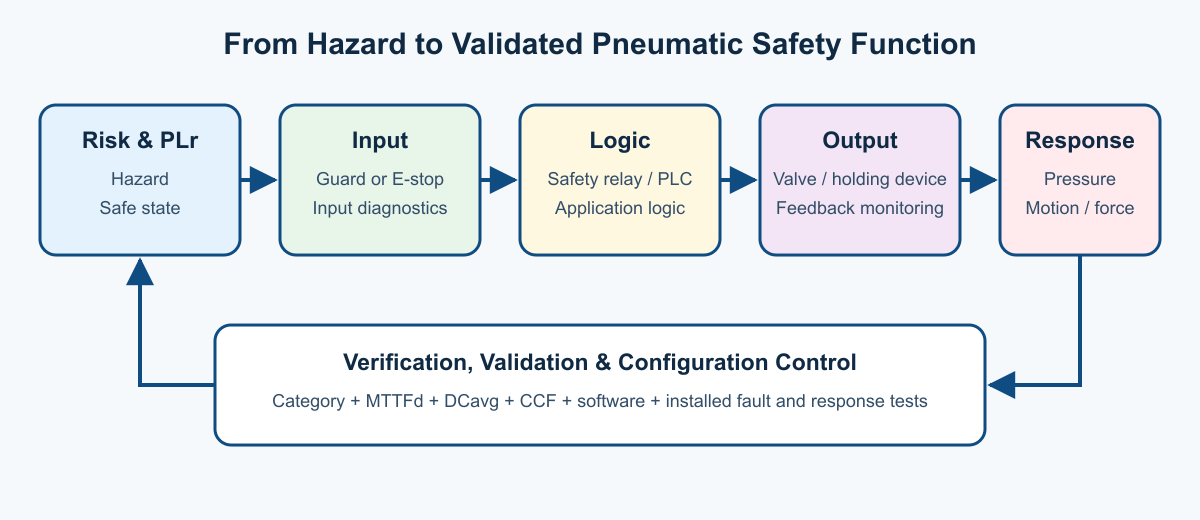

應建立完整安全功能模型，而不只是氣動閥：
計算涵蓋安全相關控制鏈；確效則確認已安裝機台的反應與故障行為。
- 輸入：防護開關、光柵、雙手控制、緊急停止裝置、壓力開關或位置感測器。
- 邏輯：安全繼電器、可設定安全控制器或安全 PLC，包括安全相關應用軟體。
- 輸出：接觸器、受監控氣動閥、煞車或保持裝置，以及確認其狀態所需的回授。
- 機台反應：實際危險位置的壓力、作用力、速度、位置與殘餘運動。
指定 Category 描述故障如何影響安全功能：
| Category | 簡化的架構行為 |
|---|---|
| B | 採用基本安全原則；單一故障可能使安全功能失效。 |
| 1 | 經驗證元件與安全原則提升可靠度，但故障仍可能造成安全功能失效。 |
| 2 | 以適當間隔檢查功能；兩次檢查之間，故障可能持續造成危險。 |
| 3 | 單一故障不會造成安全功能失效；部分故障可被偵測，但未偵測故障累積仍可能造成失效。 |
| 4 | 單一故障不會造成失效，且故障偵測或抗故障累積能力，能依架構要求維持安全功能。 |
此表只用於設計定位，不是 Category 選擇捷徑。達成 PL 還需要符合所選 Category 的定量與定性條件。即使 Category 3 圖面畫了兩條相似通道，也不會自動成為 PL d。
依危害選擇氣動安全狀態
最終氣動元件必須產生安全功能規格定義的狀態。常見策略包括：
- 阻斷供氣並排空危險區域
- 防止壓力進入伸出接口
- 以經驗證的煞車或桿鎖保持軸
- 在受控條件下使致動器返回
- 隔離一條支路，同時保留另一個安全相關迴路的壓力
- 結合氣動動作與機械約束
並沒有通用規定要求使用 5/2 或 5/3 安全閥。受監控的冗餘 3/2 排氣閥可能適合安全排氣功能；垂直負載則可能需要獨立的負載保持措施。請閱讀如何把安全排氣閥整合至機台防護，了解閥配置、壓力衰減測試與下游容積考量。
如果失去供氣會釋放負載，應評估垂直氣壓缸負載保持與氣動止回閥限制。先導式止回閥能阻止運動，但也可能困住在維修時仍具危害的壓力。
步驟 4：以元件專屬資料量化可靠度
對磨耗相關的氣動與機電元件，製造商通常提供 B10D 值：在指定條件下，預期有 10% 元件發生危險失效時的循環次數。年操作次數 n_op 可將循環資料換算成 MTTFd：
年操作次數： n_op = (d_op × h_op × 3,600) / t_cycle
平均危險失效時間： MTTF_d = B10D / (0.1 × n_op)
其中 d_op 是每年運轉天數、h_op 是每日運轉小時、t_cycle 是該元件兩次連續動作之間的平均秒數。應使用元件在安全功能中的實際需求或切換情況；除非確實如此運作，否則不要使用機台最快理論循環。
不要把通用的一千萬或兩千萬次循環值直接放入計算。應取得精確料號在壓力範圍、空氣品質、溫度、切換頻率、負載、允許消音器與維護條件下的資料。如果供應商提供 PFHd、子系統 PL 或 SISTEMA 資料庫，使用前也要確認假設與整合限制。
至少收集下列證據：
| 資料 | 重要原因 | 典型證據 |
|---|---|---|
| B10D 或 PFHd | 量化危險失效行為 | 製造商安全手冊或聲明 |
| 操作循環 | 將循環資料換算成時間可靠度 | PLC 計數、生產研究與可預見測試需求 |
| 任務時間 | 限制計算保持有效的時間 | 安全計畫與維護記錄 |
| Category | 定義架構故障行為 | 迴路設計與子系統文件 |
| DCavg | 計入有效診斷 | 診斷方法、可偵測失效模式與測試間隔 |
| CCF 措施 | 防止單一原因同時破壞多通道 | 依適用 CCF 準則完成的設計審查 |
| 環境限制 | 確保可靠度假設有效 | 空氣品質、溫度、振動、EMC 與安裝記錄 |
| 系統性措施 | 控制設計、軟體、整合與維護錯誤 | 開發與查證記錄 |
診斷涵蓋率必須對應真實失效模式
壓力與位置感測可以改善診斷，但新增感測器不會自動產生 90% DC。應定義診斷能偵測哪些危險的閥、感測器、配線、邏輯與氣動失效、何時能偵測，以及系統接下來如何處理。
範例包括閥芯或閥座位置監控、下游壓力合理性、通道差異時序、測試脈衝，以及檢查預期致動器狀態。裝在隔離閥上游的壓力開關，無法證明下游困住的腔室已完成排氣。
CCF 不只代表實體分隔
多通道系統需要防止可同時破壞兩個通道的失效。通道分隔有所幫助，但共用供氣、污染空氣、過高溫度、振動、錯誤維護、共用接頭、軟體錯誤與相同安裝損傷，仍可能同時影響兩個通道。
應使用標準的 CCF 評估方法，並記錄實際採用的措施。不同感測技術在某些設計中可能有用，但多樣性不是通用要求，也不能消除系統性設計控制的需要。
步驟 5：在 SISTEMA 中查證實際達成的 PL
IFA 的 SISTEMA 軟體使用指定架構建立安全功能模型，並依 Category、MTTFd、DCavg 與 CCF 等參數評估 PL。以 ISO 13849-1:2023 為基礎的工作應使用 SISTEMA 3.x；IFA 表示每個主要 SISTEMA 版本都對應特定標準修訂版。
嚴謹的專案結構應遵循安全要求：
- 為每個已定義的機台安全功能建立一個 SISTEMA 安全功能。
- 輸入其 PLr，並記錄風險評估參照資料。
- 將功能分為輸入、邏輯與輸出子系統。
- 只有在檢查版本與使用條件後，才匯入現行製造商資料庫。
- 輸入機台專屬切換頻率、診斷與任務時間。
- 解決警告，並查證實際達成的 PL 不低於 PLr。
- 匯出報告，與圖面及軟體版本一起進行組態管制。
SISTEMA 是評估工具，不是證書產生器。綠色結果無法發現配管錯誤、排氣阻塞、循環資料錯誤、未建立模型的重力危害，或軟體與計算不一致。
步驟 6：確效已安裝的安全功能
目前已發布的確效標準是 ISO 13849-2:2012。替代版本 ISO/DIS 13849-2 正在開發，但草案不能當作目前已發布版本引用。確效透過分析與測試，證明安全功能、架構、故障行為與實際達成 PL 符合規格。
應在試車前規劃確效。獨立或具充分獨立性的合格人員，應能把每項測試追溯到要求。記錄機台模式、產品與負載、供氣壓力、溫度、軟體校驗碼、閥與感測器版本、量測設備、允收標準、實際結果與任何偏差。
| 確效測試 | 觀察項目 |
|---|---|
| 觸發每個輸入通道 | 安全輸出切換，機台到達規定安全狀態 |
| 適用時開路或短路一個通道 | 偵測故障並執行所需故障反應 |
| 阻止一個輸出閥元件改變狀態 | 冗餘與回授依設計運作 |
| 將允許排氣路徑限制到可信極限 | 壓力與運動仍在經驗證允收標準內 |
| 測試最低與最高供氣壓力 | 時序與最終狀態仍可接受 |
| 使用最差情況的氣壓缸位置與負載 | 移動距離、停止時間與負載行為仍在限制內 |
| 中斷並恢復電源或供氣 | 不發生危險的自動重新啟動 |
| 製造回授不一致 | 控制器依規格禁止下一個危險循環 |
| 操作復歸控制 | 復歸清除安全狀態，但本身不啟動危險運動 |
應讓安全需求、邏輯輸出、閥回授、下游壓力與危險運動在時間上對應。閥的型錄切換時間不是機台停止時間；管路容積、閥流量、消音器、流量控制、氣壓缸負載與機械慣性，都會影響實際安裝後的反應。
檢查與功能測試間隔應依元件說明、風險評估、操作環境、使用頻率、診斷設計與適用機械標準決定。ISO 13849 沒有規定「PL e 每月、PL c 每年」之類的通用排程。
安全排氣與鎖定／掛牌是不同控制措施

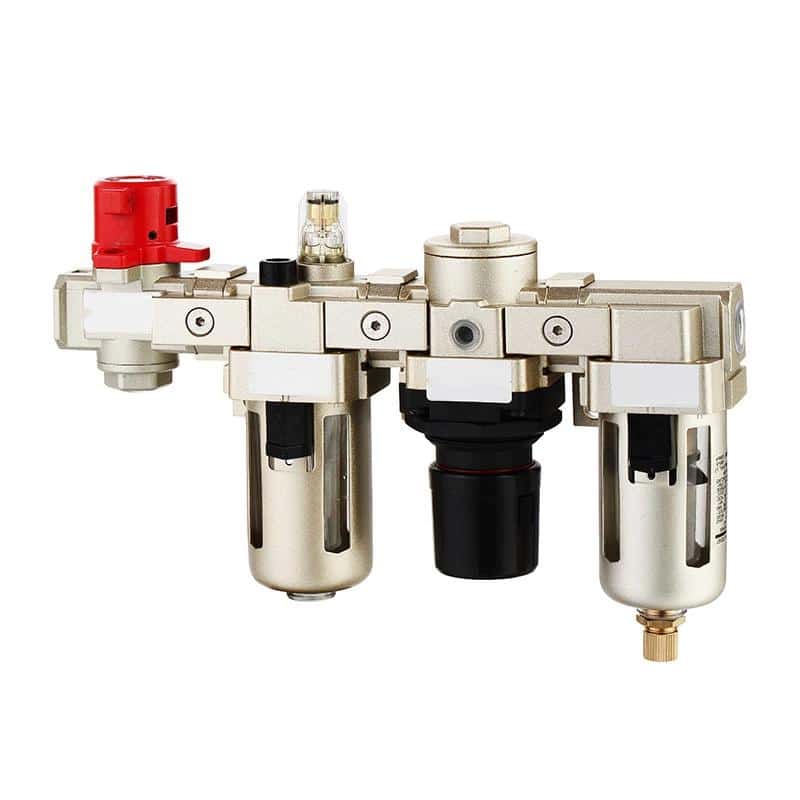

可鎖式手動供氣閥可以支援能源隔離程序，但其存在不代表自動安全功能已達到某一 PL。
OSHA 29 CFR 1910.147規範涵蓋範圍內維修與保養期間的危險能源控制。它把氣動能量定義為能源，並要求隔離、鎖定或掛牌、控制儲存或殘餘能量，以及查證隔離。
由安全繼電器使電磁閥失電，通常是控制系統動作，不會自動成為能源隔離裝置。對規範涵蓋的維修工作，程序可能需要手動且可鎖定的供氣閥、個人鎖具、釋放或約束儲存能量、在工作點確認隔離，並持續控制可能重新累積的壓力。
文件邊界應保持清楚：
| 情境 | 主要防護 |
|---|---|
| 生產時防護門打開 | 經確效的安全相關控制功能 |
| 緊急停止需求 | 明確的緊急停止反應與相關風險降低措施 |
| 不進入危險區域的故障復歸 | 模式專屬安全功能與重新啟動防護 |
| 維護時暴露於意外供能 | 危險能源控制程序與經查證的隔離 |
| 在懸吊氣動負載下作業 | 隔離加上獨立機械約束 |
向氣動安全元件供應商詢價時應要求什麼？
不要只要求一只「ISO 13849 閥」。應說明安全功能，並要求整合商需要的資料：
- 文件涵蓋的精確產品與版本
- 聲明的安全功能與適用標準
- 最高 Category、PL 或 SIL 能力，以及所需架構
- B10D、PFHd、任務時間與允許切換頻率
- 診斷機制、回授時序與故障反應
- 所需安全控制器輸出、脈衝測試限制與復歸行為
- 壓力、溫度、空氣品質、振動與 EMC 限制
- 排氣流量資料與核准消音器或配件
- 串聯或並聯閥配置限制
- 安全手冊、SISTEMA 資料庫、聲明與適用的第三方證書
- 維護、更換與定期驗證說明
標示為「可達 PL e」的產品，只有在其規定限制內安裝，並整合到達成相同目標的完整安全功能中，才能貢獻該能力。
ISO 13849 氣動設計常見錯誤
- 未定義安全狀態就先選雙閥
- 把風險圖得到的 PLr 當成實際達成的 PL
- 用 Category 取代完整 PL 評估
- 從無關閥或致動器複製通用 B10D 值
- 計入感測器，卻未對應其可偵測的危險失效
- 忽略共用空氣污染是共同原因機制
- 在閥端量測壓力，卻讓致動器仍困住危險壓力
- 假設排氣一定能使垂直或彈簧負載機構安全
- 把型錄切換時間當成機台停止時間
- 讓復歸或供氣恢復觸發危險運動
- 更換標準備品後，未重新評估安全功能
- 把安全排氣閥當作經查證鎖定／掛牌的替代品
- 沒有對已安裝設備確效，就把 SISTEMA 報告稱為「機台認證」
ISO 13849 氣動安全回路常見問題
ISO 13849 是否要求每個氣動安全回路都使用雙通道？
不是。風險評估決定 PLr，設計必須採用能達成該目標的架構。有些安全功能可使用較低 Category；較高故障容忍要求可能需要多通道架構。
Category 3 等同 PL d 嗎？
不等同。Category 3 是架構特性。實際達成的 PL 還取決於 MTTFd、DCavg、CCF 措施、系統性要求與正確的子系統整合。只有符合所有相關條件時，Category 3 才能支援特定性能等級。
通過 PL e 認證的閥能讓整台機器成為 PL e 嗎？
不能。閥只是一個子系統。輸入、邏輯、輸出整合、診斷、軟體、介面與實際機台反應，都必須符合安全功能要求並完成確效。
氣動緊急停止是否一定要排空整台機器的空氣？
不一定。風險評估定義所需安全狀態。某一區域適合完全排氣，但對懸吊負載、夾具、真空夾爪或彈簧負載機構可能很危險。緊急停止也不能取代規範涵蓋之維護工作所需的能源隔離。
SISTEMA 能證明氣動機械安全嗎？
不能。SISTEMA 評估建立模型的安全相關控制架構，無法確認實際安裝是否符合模型，也無法確認壓力、運動、重新啟動與故障反應符合規格。這些項目需要在已安裝機台上確效。
安全回路多久應測試一次？
沒有只依 PL 決定的通用間隔。檢查與功能測試間隔應根據元件安全手冊、風險評估、操作環境、診斷設計、使用情況、維護歷史與適用機台專用標準建立。
結論
ISO 13849 透過一連串有文件依據的工程決策保護氣動機械：定義危害與安全功能、決定 PLr、選擇適當架構、使用有效元件資料量化可靠度、查證實際達成的 PL，並在正常與故障條件下確效已安裝設備的反應。
最重要的問題不是「哪只閥符合 ISO 13849？」而是「安全功能被觸發時，這台機器必須做什麼？哪些證據能證明發生可信故障時，它仍會做到？」先回答這個問題，閥選型才會成為可辯護安全設計中受到控制的一部分。
