汽車裝配線快速循環用高流量電磁閥選型與動態壓力驗證

汽車裝配線快速循環用高流量電磁閥

高流量電磁閥只有在方向控制閥經量測確認為瓶頸時,才能改善汽車裝配工站。僅憑額定流量,無法證明氣缸行程時間會縮短、生產線產能會提高、耗氣量會降低,或機台節拍能符合要求。完整的供氣與排氣路徑,必須在實際生產負載下支援所需動作。

應先從工站動作著手:夾持、定位、舉升、移載、壓合、剔除或釋放。明確定義負載、氣缸缸徑、行程、工作壓力、目標時間、容許衝擊及感測器閾值,再計算所需流量,並測試壓力與時間損失發生的位置。依此順序,才能判斷問題出在閥、管路、接頭、消音器、調壓閥、儲氣桶,還是機械機構。

重點摘要

  • Parker 的計算範例顯示,缸徑 3.25 英吋的氣缸若要在一秒內完成 12 英吋行程,需要 Cv 1.06。
  • ISO 6358 流量資料與 ISO 12238 切換時間分別回答不同問題。
  • 供氣與排氣必須一併檢查。
  • 產能應在瓶頸工站實測確認,不能只看閥的流量。

高流量電磁閥選型,是讓方向控制閥的供氣與排氣能力符合氣缸所需行程時間,同時維持推力、控制性、緩衝、安全性及重複精度。選型並不是直接挑選最大口徑,或型錄中 L/min 數值最高的閥。

應先確認氣缸推力與幾何尺寸,再評估閥的流量。加大閥容量無法補救致動器選得過小的問題。

致動器要在目標時間內完成行程,需要多少流量?

Parker 的工程範例以 3.25 英吋缸徑、12 英吋行程、80 psig 供氣壓力及一秒伸出時間,計算出所需 Cv 為 1.06(Parker 氣動閥工程資料,2026)。這套方法從動作需求出發,而不是先以 2,000 L/min 的行銷門檻選閥。

Parker 的 80 psig 範例說明,高流量閥的選型必須連結至容許壓力損失。其選型表在壓降 5 psi 時採用 6.4 的壓縮係數與 0.048 的 A 常數,再搭配 8.30 平方英吋活塞面積、12 英吋行程及一秒目標時間,得到 Cv 1.06。這個數值只是指定動作的最低檢核點,並非所有汽車工站通用的閥規格。氣缸面積、行程時間、供氣壓力或容許壓降只要改變,計算結果也會改變。接著還必須分別檢查所選型錄閥的供氣與排氣方向,因為即使閥體符合 Cv 1.06,接頭、管路、流量控制閥、閥島流道及消音器仍可能耗盡剩餘的壓力裕度(Parker,2026)。

選型流程應維持以下順序:

  1. 依負載、運動方向、壓力、摩擦力及安全裕度決定所需推力。
  2. 依推力需求選擇氣缸缸徑,而非依期望速度選擇。
  3. 記錄缸徑、活塞桿直徑、行程、工作壓力,以及目標伸出與縮回時間。
  4. 計算各行程所需的自由空氣流量。
  5. 依容許動態壓力損失選擇閥容量。
  6. 確認管路、接頭、流量控制閥、緩衝、閥島流道及排氣元件。

工具氣壓缸選型氣壓缸流量需求計算器輸入缸徑、活塞桿直徑、行程、工作壓力及目標行程時間,估算伸出與縮回時所需的自由空氣流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

SMC 以 s = 28.8q / A 表示基本速度關係,其中 s 是氣缸速度(英吋/秒)、q 是流量(SCFM),A 是活塞面積(平方英吋)(SMC,氣缸流量控制,2026)。SMC 也指出,入口壓力必須保持恆定,而且接口與管路都會影響結果。

這項前提非常重要。型錄額定流量加倍,不代表安裝後的速度必然加倍。動作期間壓力可能下降;排氣側可能比供氣側狹窄;排氣節流控制閥、接頭或消音器可能成為主要瓶頸;氣缸也可能在理論等速段結束前就進入緩衝區。

至於氣缸尺寸,高容量閥可協助尺寸正確的氣缸達到目標時間,但不會降低推力需求。只有重新計算負載與壓力,證明較小缸徑仍有足夠推力與穩定性後,才能以小型氣缸取代大型氣缸。

行程所需流量是短時間動作需求,而循環平均耗氣量是重複運轉需求。閥與流路必須滿足前者;空壓機與儲氣桶則必須支援後者。混淆兩者,可能導致工站的平均空壓機容量看似足夠,卻在 300 ms 動作期間發生無法接受的壓降。

汽車工站高流量電磁閥選型流程 垂直工程流程依序涵蓋負載與推力、氣缸幾何尺寸、目標行程時間、所需流量、閥容量、完整氣路及量測驗收。 依動作需求選型,再驗證完整流路「高流量」應是選型過程中的判斷,不是起點。 1. 負載、推力、壓力、安全裕度2. 氣缸幾何尺寸缸徑、活塞桿、行程、腔室容積、運動方向3. 目標時間與所需自由空氣流量分別計算伸出與縮回4. 方向控制閥容量Cv、ISO 6358 資料、供氣與排氣額定值5. 工站完整氣路FRL、閥島、接頭、管路、控制閥、緩衝、消音器6. 量測驗收動態壓力、切換時間、行程時間、重複精度衝擊、重新啟動、故障狀態、下游工站就緒 資料來源:Parker 氣動工程方法;SMC 氣缸速度關係式
閥只是選型流程中的一個元件。驗收測試必須在實際負載下確認完整流路。

更完整的氣動流量控制閥選型指南收錄全部計算流程。本文則聚焦於如何把這套流程套用到快速循環汽車工站。

方向控制閥何時才是真正的瓶頸?

ISO 12238:2023 規定二位或三位、以電氣或氣壓操作之方向控制閥的切換時間測試(ISO 12238:2023,2023)。閥切換時間只是其中一段;汽車工站還包含管路充氣、排氣、致動器移動、感測器確認及下游就緒等時間。

更換閥之前,應同步量測以下四項資料:

量測項目 可判斷的狀況
電氣命令或線圈電壓 控制器發出動作要求的時間點
行程期間的閥入口壓力 局部供氣是否持續充足
氣缸兩端接口壓力 供氣損失、排氣背壓及負載反應
致動器位置或端點感測器 機台實際移動與到位時間

若供氣壓力維持穩定,但從命令發出到閥壓力建立的時間過長,應檢查線圈、先導級、污染或閥內機構。若閥壓力迅速改變,但氣缸接口壓力延遲,瓶頸就在閥與致動器之間。若兩條壓力曲線都迅速反應,但感測器訊號延遲,則應檢查負載、導引機構、密封件、緩衝及機械結構。

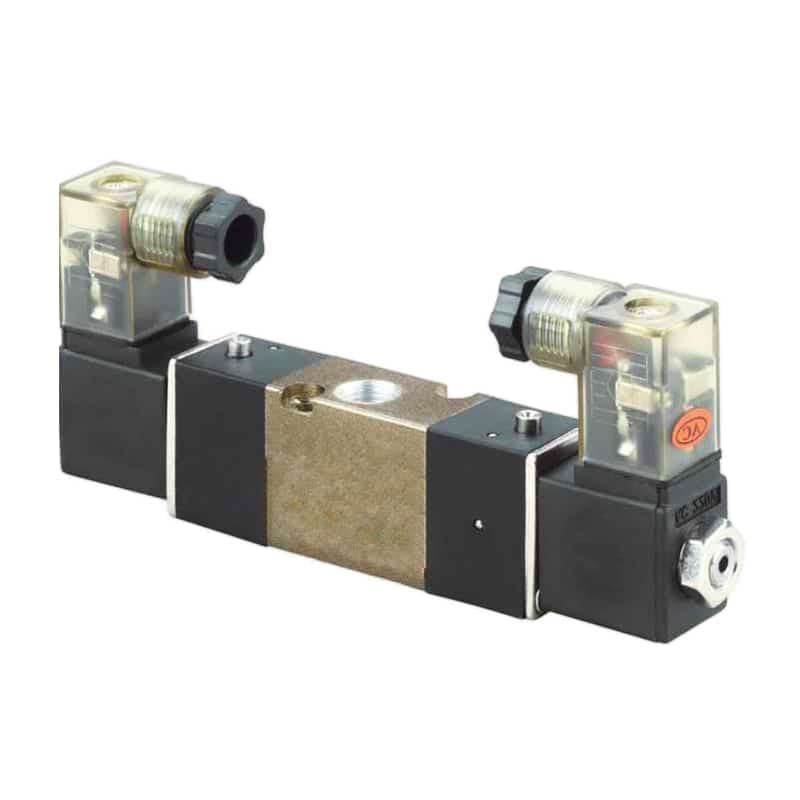

以 100 系列氣動方向控制閥為例,說明閥件硬體必須依所需功能與實測流路進行確認

保留的產品照片呈現方向控制閥硬體,但照片無法證明流量能力。必須依確切料號查核閥功能、壓力範圍、Cv 或 ISO 6358 資料、反應測試、接頭及環境額定值,才能判定它是否適合作為高流量候選閥。

入口壓力高也不足以證明流量充足。靜態壓力錶可能顯示 6 bar,但多個動作同時用氣時,閥入口壓力仍可能下降。同樣地,拆下消音器後縮回行程若變快,代表問題是排氣受阻,而非供氣流道過小。

快速循環問題應寫成時間預算。「閥很慢」無法量測;「命令發出至 A 口達到 90% 壓力需 24 ms、閥出口至氣缸接口需 70 ms、氣缸接口壓力建立至感測器到位需 180 ms」,則可明確指出三個不同的改善環節。

需要區分電氣與氣動量測邊界時,請參閱電磁閥反應時間量測指南

高流量電磁閥應如何比較?

ISO 6358-1:2013 是一份 61 頁的標準,規範以可壓縮流體測試氣動元件穩態流量時的安裝方式、程序及結果呈現(ISO 6358-1,2026 年修訂)。若未附測試壓力、下游條件、溫度及基準狀態,單獨一個 L/min 數值並不完整。

應針對機台實際需要的流動方向進行比較。5/2 或 5/3 閥從供氣口到工作口,以及從工作口到排氣口的有效容量可能不同。供氣額定值大,不代表排氣流路也大,尤其是在加上閥島流道、排氣節流控制閥、彎頭及消音器之後。

請採用一致的型錄資料方法:

資料格式 用途 數值必須附帶的條件
Cv 製造商氣動選型方法與機型比較 上游與下游壓力、溫度、流動方向
Kv 公制型錄比較 換算方法與氣動驗證
ISO 6358 聲速流導 C 與臨界壓力比 b 可壓縮流量計算 測試條件與現行標準版本
額定 L/min 或 SCFM 同一型錄系列內的快速比較 標準狀態、供氣壓力、壓降、方向

工具閥件與流量Cv 流量計算器選擇下一個合適的型錄規格前,請比較氣動閥 Cv、上游壓力、下游壓力、溫度及所需流量。Q = Cv x 平方根(壓差 x 比重)計算模式Cv 值流量壓降開啟計算工具

接口牙規只是連接規格。兩只 G1/2 閥的閥芯直徑、先導級、閥島流道、密封件及排氣通道可能完全不同。反之,在相同壓力條件下,內部流道設計效率較高的緊湊型閥,效能可能優於螺紋閥體更大的產品。

若未採用製造商的氣動計算方法,請勿將液體用簡化公式 Q / sqrt(delta P) 直接套用於壓縮空氣。氣體流量取決於上游與下游的絕對壓力、溫度,以及流路處於次臨界或阻塞流狀態。相關的聲速流導與臨界壓力比指南進一步說明這項邊界。

比較容量資料前,先確認閥功能與流動方向。

廠內供氣系統能否支援同時快速循環?

CAGI 建議,設計良好的壓縮空氣系統從空壓機出口到任何用氣點的壓降不應超過 10%(CAGI,壓縮空氣應用,擷取於 2026 年 7 月 11 日)。局部加裝高流量閥,無法補救主管供氣不足、支管尺寸過小、過濾器飽和或閥島入口受阻。

工站尖峰需求與空壓機平均需求並不相同。例如,四支氣缸在短行程期間各需要 30 SCFM,若同時啟動,局部瞬時需求可達 120 SCFM。錯開啟動時間可降低支管瞬時需求,且不會改變每支氣缸完成行程所耗用的空氣量。

應逐層檢查以下項目:

  • 空壓機輸出與運轉控制範圍
  • 主管與支管內徑、長度及材質
  • 局部儲氣桶容積與壓力恢復時間
  • 過濾器、乾燥機、調壓閥及緩啟動閥容量
  • 閥島入口與排氣流道限制
  • 共用同一支管的同步動作
  • 最不利生產順序下的閥入口壓力

工具閥件與流量壓降計算器依流量、壓力、管路內徑、長度及粗糙度估算穩態管路壓損,再於最不利工站順序下以動態量測確認結果。壓降 = C x L x Q^1.85 /(d^5 x P)流量管長等效接頭長度內徑開啟計算工具

提高空壓機出口壓力不應是第一個對策。CAGI 指出,正排量空壓機的運轉壓力每超出 2 psig,功率約增加 1%(CAGI 壓降常見問題,擷取於 2026 年 7 月 11 日)。較高壓力也可能增加未調壓用氣量與洩漏量。

高流量閥會降低耗氣量嗎?單靠換閥不會。氣缸完成一次行程的理論耗氣量,主要由腔室容積與壓力決定。例如,較大的閥可以縮短充氣與排氣時間,卻不會改變腔室容積;若因此每小時循環次數增加,每小時總耗氣量反而可能上升。

成本最低的節拍改善方式,可能是調整動作順序,而不是更換硬體。若兩個高耗氣動作不必同時啟動,只需略微錯開時間,就能維持用氣點壓力,避免為了一個可避免的尖峰需求,把所有閥、支管與儲氣桶都選得過大。

汽車工站試點應如何驗證?

SMC 的關係式 s = 28.8q / A 只有在入口壓力保持恆定時,才能將氣缸速度與流量及活塞面積連結(SMC,2026)。因此,有效的試點必須在換閥前後記錄壓力、流路配置、負載、計時閾值及多次生產循環。

應選擇動作本身限制工站週期,且可以受控回復原狀的工站。不要先從安全關鍵的垂直負載著手,也不要選擇下游設備已明確構成真正瓶頸的工站。

工站反應時間預算是從控制器命令、閥切換、壓力變化、致動器移動、感測器到位,直到下游就緒的實測時間序列。每個區段各有不同的可能原因。

先記錄基準資料:

  1. 氣缸缸徑、活塞桿、行程、負載方向、緩衝設定及導引機構狀況。
  2. 閥型號、功能、線圈電壓、先導配置及流量資料。
  3. 管路內徑與長度、接頭、流量控制閥、消音器及閥島配置。
  4. 閥入口及氣缸兩端接口的動態壓力。
  5. 使用同一時間基準記錄命令、壓力、位置及端點感測器時間戳記。
  6. 重複循環的最小值、平均值、最大值及變異。
  7. 工站週期、阻塞時間及下游就緒狀態。

接著安裝核准的候選閥,但不要變更無關設定。以相同的生產順序、壓力範圍、負載及量測閾值重複測試。空載維護模式下行程變快,不能證明生產工站已獲得改善。

快速循環汽車氣動工站反應時間預算 垂直量測階梯將 PLC 命令、線圈與閥切換、閥出口壓力、致動器接口壓力、氣缸移動、感測器到位及下游工站就緒分別呈現。 量測各區段,不要只看合併後的碼表時間 每個時間區段都對應不同的工程責任與改善措施。 PLC 命令線圈與閥切換ISO 12238 邊界閥出口壓力閥側氣動結果氣缸接口壓力包含管路與接頭延遲氣缸行程負載、摩擦、緩衝、排氣端點感測器到位機台動作完成下一工站就緒產能邊界 候選閥會改變此區段購買更大流量規格前先確認。氣路會改變此區段管路、接頭、閥島、控制閥、消音器。機械機構會改變此區段負載、導引、密封、緩衝、擋塊。生產線平衡決定產能只有當該工站是瓶頸時,加快才有幫助。 資料來源:ISO 12238:2023 切換時間邊界;工站層級量測整合
完整時間預算可避免把更快的閥規格,誤當成生產線產能必然提升的保證。

只有在下列必要結果全數通過後,才能接受升級:

  • 達到目標伸出與縮回時間
  • 最低壓力下的推力與保持性能
  • 衝擊與緩衝能量在限制範圍內
  • 循環變異在機台公差範圍內
  • 失電、失氣、停止及重新啟動時均能安全動作
  • 相鄰工站未新增壓力不穩定問題
  • 實際生產線瓶頸獲得可量測的改善

OSHA 1910.147 將氣動能列為危害能源,並要求維修保養時妥善處理儲存或殘餘能量,使其處於安全狀態(OSHA 1910.147,擷取於 2026 年 7 月 11 日)。速度更快的閥,不能取代經驗證的隔離、洩壓、固定及重新啟動控制。

選型與 RFQ 檢查表

Parker 的 Cv 1.06 範例採用五項相互關聯的操作輸入:氣缸面積、行程、壓縮係數、容許壓降及一秒行程時間(Parker,2026)。汽車用高流量閥 RFQ 除了這些動作輸入,還需要電氣、環境、網路及安全要求。

RFQ 欄位 應提供的資訊
機台動作 夾持、舉升、定位、移載、剔除、壓合或釋放
致動器 缸徑、活塞桿、行程、負載、安裝方向、緩衝、所需推力
時序 伸出、縮回、壓力閾值、感測器閾值、重複次數
閥功能 3/2、5/2、5/3、彈簧復歸、雙線圈、中位狀態
流量資料 Cv、Kv、ISO 6358 資料,或附雙向條件的額定流量
壓力 正常值、最低動態值、最大值、先導要求、容許壓降
氣路 FRL、閥島、管路內徑與長度、接頭、控制閥、消音器
電氣 電壓、AC/DC、突入電流、保持電流、突波抑制、接頭、PLC 輸出
網路 PROFINET、EtherNet/IP、IO-Link、診斷、安全輸出、核准裝置檔
環境 溫度、防護、油品、冷卻液、沖洗、振動、污染
安全 斷電狀態、殘留壓力、隔離、重新啟動、手動操作
驗證 基準曲線、驗收限制、生產負載、回復方案

不要把 IP65 或 IP67 當成涵蓋所有汽車製造環境暴露的簡稱。IEC 60529 防護等級只處理外殼對固體與水的防護。化學相容性、冷卻液、油品、焊接飛濺、振動、溫度及接頭應力,均需另行取得製造商證據並進行現場審查。

同樣地,IATF 16949 認證並不是閥性能聲明;它規範的是汽車產業品質管理要求。閥升級應支援廠內控制計畫、變更管理、量測系統作法、可追溯性及矯正措施流程,不應宣稱加快循環即可達成 IATF 合規。

公司工程服務範圍請參閱關於倍拓氣動。需要審查料號時,可透過聯絡頁面提交應用資料與工站曲線。

常見問題

CAGI 指出,正排量空壓機的運轉壓力每超出 2 psig,空壓機功率約增加 1%(CAGI,擷取於 2026 年 7 月 11 日)。因此,看似速度最快的閥,未必是能耗最低或風險最低的系統選擇。

2,000 L/min 的閥能保證氣缸在一秒內完成行程嗎?

不能。額定值必須附帶測試壓力、下游壓力、溫度、標準狀態及流動方向。安裝後的行程時間還取決於氣缸面積、管路與接頭限制、排氣節流設定、排氣能力、動態入口壓力、負載、摩擦及緩衝。應先計算所需流量,再量測完整流路。

高流量閥能讓氣缸改用較小缸徑嗎?

只有重新計算推力,證明較小缸徑在最低工作壓力下仍能以所需裕度移動並保持負載時才可以。閥容量主要影響充氣與排氣速率;若氣缸尺寸由推力、剛性或穩定性決定,閥容量無法取代活塞面積。

高流量閥會降低壓縮空氣耗用量嗎?

不一定。完成一次行程,仍要在工作壓力下充氣並排空致動器容積。容量較高的閥可以縮短這段時間,但每小時循環次數增加,也可能提高每小時耗氣量。若目標是降低耗氣量,應減少壓力、洩漏、無效容積及不必要動作。

閥切換時間應與完整機台週期直接比較嗎?

不應直接比較。ISO 12238:2023 量測方向控制閥的切換時間,而機台週期還包含管路充氣、排氣、致動器移動、感測、製程作業及下游就緒。應同步記錄命令與壓力曲線,再判斷預期更換閥會改變哪一個時間區段。

何時應否決高流量閥升級?

若閥並非實測瓶頸、動態供氣壓力崩落、排氣仍受阻、安全狀態改變、衝擊變得無法接受、相鄰工站壓力下降,或改善後的工站並非生產線瓶頸,就應否決或重新設計。型錄額定值較高,本身不能當作驗收結果。

結論

ISO 6358-1:2013 規範氣動元件的穩態流量特性,而 ISO 12238:2023 規範方向控制閥切換時間量測(ISO 6358-1,2026 年修訂;ISO 12238,2023)。只有把流量能力與時間分別視為同一工站反應時間預算中的不同部分進行量測,高流量電磁閥選型才可靠。

對快速循環汽車工站,應依推力與目標動作選型,在明定條件下比較閥資料,同時檢查供氣與排氣,並記錄最不利生產順序期間的動態壓力。接著證明工站加快後確實改善生產線真正的瓶頸,且未犧牲衝擊控制、品質、安全或相鄰設備效能。

資料來源與擷取說明

  • Parker:氣動閥產品工程資料,Cv 選型方法,以及缸徑 3.25 英吋、行程 12 英吋、80 psig、一秒行程的計算範例。擷取於 2026 年 7 月 11 日。
  • ISO 6358-1:2013,使用可壓縮流體之氣動元件穩態流量特性;並註明截至 2026 年的修訂。擷取於 2026 年 7 月 11 日。
  • ISO 12238:2023,方向控制閥切換時間量測。擷取於 2026 年 7 月 11 日。
  • SMC:氣缸流量控制,氣缸速度、流量、面積、入口壓力、接口及管路之間的關係。擷取於 2026 年 7 月 11 日。
  • CAGI:壓縮空氣應用,系統壓降與過高壓力指引。擷取於 2026 年 7 月 11 日。
  • OSHA 1910.147,維修與保養期間的危害能源控制。擷取於 2026 年 7 月 11 日。
  • IEC:IP 防護等級,IEC 60529 外殼防護背景。擷取於 2026 年 7 月 11 日。
  • IATF 16949:2016,汽車產業品質管理系統背景。擷取於 2026 年 7 月 11 日。
