3/2 與 5/2 通電磁閥：依應用需求比較

依致動器接口、常態、失效行為、所需流量、排氣控制與生命週期成本等 5 項迴路檢查，選擇 3/2 或 5/2 通電磁閥。

4 分鐘閱讀作者： Eric Zhou
分享
3/2 與 5/2 通電磁閥依應用需求比較主圖

3/2 與 5/2 通電磁閥：依應用需求比較

3/2 通電磁閥有三個接口與兩個位置，因此通常用於單一氣動工作口。5/2 通閥有五個接口與兩個位置，可交替對雙動致動器的兩個工作口供壓。3/2 與 5/2 通電磁閥的比較應從這項差異開始，而不是從主觀認定的複雜程度開始。

重點摘要

  • 一個受控工作口使用 3/2 通閥；兩個交替供壓的工作口使用 5/2 通閥。
  • ISO 15407 涵蓋最高 1.6 MPa 的 18 mm 與 26 mm 五接口介面，但不代表功能等效。
  • 先選定常態與失效狀態，再選擇線圈或歧管選項。
  • 依致動器所需行程時間決定供氣與排氣流量。
比較 3/2 與 5/2 通閥前，請完整判讀圖形符號，包括常態位置與流路。

簡短答案：依所需迴路狀態選配閥

ISO 11727:1999 已於 2026 年審查並確認仍為現行標準，規定方向閥接口、先導連接、電磁線圈引線與控制機構的識別規則（ISO 11727，1999）。選擇 3/2 或 5/2 通閥前，應先把這些標示套用到狀態表。

請依下列五項決策：

  1. 閥必須控制多少個致動器或製程工作口？
  2. 在常態、通電與斷電狀態下，哪些流路必須開通？
  3. 失去電力、先導壓力或主供氣後應發生什麼？
  4. 為達到目標動作時間，需要多少供氣與排氣能力？
  5. 候選閥是否符合歧管、接頭、安全架構與維護程序？

閥的標記法是指接口數/位置數。3/2 通閥有三個受控氣動接口與兩個切換位置；5/2 通閥有五個接口與兩個位置。電磁線圈數、閥芯設計、先導方式與失效狀態都是不同屬性。

更好的選型問題不是「哪一種閥功能更多？」，而是「哪一種閥能建立所有必要迴路狀態，又不增加未使用的流路、不安全的保持狀態或流量限制？」如此才能讓決策依據回到機器行為，而不是元件數量。

3/2 通電磁閥控制什麼？

ISO 1219-1:2012 是流體動力圖形符號的第三版標準，共 178 頁；ISO 1219-2 則提供迴路圖規則（ISO 1219-1，2012；ISO 1219-2，2012）。選擇迴路與試車時，必須判讀 3/2 通符號的兩個位置後，才能確定其常態。

3/2 通電磁閥是二位置方向閥，具有供氣口、工作口與排氣口，用於控制單一氣動流路。

3/2 通閥通常包含：

  • 接口 1：壓力供氣
  • 接口 2：工作連接
  • 接口 3：排氣

兩個位置決定接口 2 是連通供氣、連通排氣，還是封閉。常閉 3/2 通閥在斷電時通常會阻斷供氣並讓工作口排氣；常開型則相反。最終仍應以產品圖形符號與資料表為準。

單動氣缸只有一個氣動接口，因此一個 3/2 通閥自然相配。閥在動力行程時向該接口供壓，並在彈簧或外部負載復歸時排氣。同一閥型也可控制氣動先導、真空產生器、吹氣噴嘴、製程空氣訊號或其他單流路功能。

不要把「單動」等同於「安全」。洩壓時，彈簧復歸致動器可能移動，而且該動作可能造成危險。迴路需要明確的安全狀態、負載評估、防護、隔離與驗證。致動器端的比較請參閱單動與雙動氣缸指南。

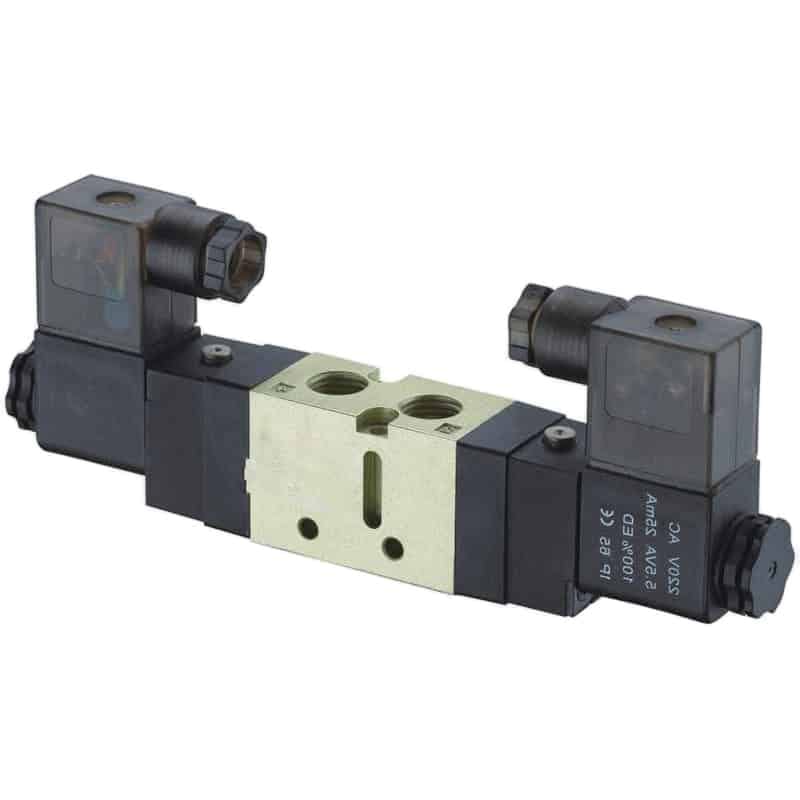

用於比較圖形符號、常態、接口功能與線圈選項的 VF 與 VZ 氣動方向控制電磁閥系列

5/2 通電磁閥控制什麼？

ISO 15407-1 適用於 18 mm 與 26 mm 尺寸、工作壓力最高 1.6 MPa（16 bar）的五接口方向閥安裝介面（ISO 15407-1，2000）。該標準規範介面，而不是閥的功能性能或應用適用性。

5/2 通電磁閥是二位置方向閥，具有一個供氣口、兩個工作口與兩個排氣口，用於交替控制兩個腔室。

5/2 通閥通常包含：

  • 接口 1：壓力供氣
  • 接口 2 與 4：兩個致動器工作連接
  • 接口 3 與 5：兩條排氣路徑

在其中一個位置，供氣連通一個工作口，另一個工作口則排氣；第二個位置會將流路反轉。這符合雙動氣缸的需求，因為一個腔室供壓時，另一個腔室必須排氣。

兩個排氣口可讓氣缸的兩個方向分別配置排氣節流、消音器或排氣路徑，有助於分別調整伸出與縮回速度，但不保證精密定位。標準 5/2 通閥控制的是兩個端點方向，不是閉迴路中間位置。

5/2 通閥可分為單穩態或雙穩態。單線圈單穩態設計通常以彈簧或氣動方式復歸；雙線圈雙穩態設計在電源移除後可能保持最後位置。將任一設計視為替代品前，請確認確切圖形符號與重新啟動行為。

其他內部設計選擇應把接口組態與滑閥和座閥架構、直動式和先導式電磁閥分開評估。

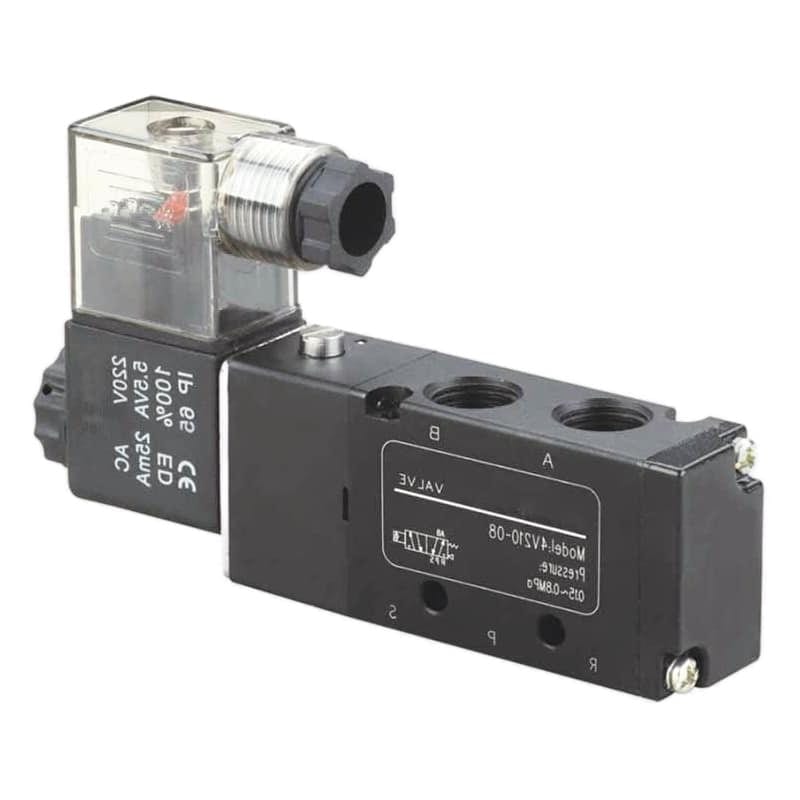

200 系列方向閥產品範圍，展示多種電磁與氣動組態；選型必須依完整圖形符號，而不是閥體外觀

3/2 與 5/2 通電磁閥如何對應致動器狀態？

Festo VSNC 系列包含可切換的 3/2 或 5/2 通單線圈組態，公開資料顯示 24 V DC 線圈功率為 0.7 W，切換時間則依組態而異（Festo VSNC 資料，2026）。同一產品系列便足以說明，閥功能與實測行為必須分別確認。

所需機器功能常見起始選擇常態問題重要例外
單動氣缸，動力伸出3/2 常閉失電時是否應讓氣缸排氣？彈簧或負載復歸仍可能造成危險動作
單動氣缸，常態保持壓力3/2 常開或工程設計迴路斷電是否應維持壓力？檢查重啟與殘留能量行為
雙動氣缸，彈簧復歸閥5/2 單穩態失電時哪一個氣缸接口得到壓力？彈簧復歸閥芯狀態可能使致動器移動
雙動氣缸，保持指令5/2 雙穩態失電後保持最後位置是否可接受？電氣重設不保證氣動重設
具有中位的雙動氣缸5/3，而非 5/2中位應封閉、排氣還是對接口供壓？中位本身不會產生精密定位
獨立氣動訊號多個 3/2 通閥每個輸出是否需要自己的常態？兩個 3/2 通閥可控制雙動致動器，但邏輯與安全性會改變

例如，若包裝夾具的一個腔室供壓、由彈簧打開夾具，便可使用 3/2 通閥。移載氣缸通常從 5/2 通閥開始選擇，因為兩個腔室都需要受控供壓與排氣。最終選擇仍取決於所需的失電狀態。

先計算所需狀態，再計算接口。兩個獨立 3/2 通閥可以建立比單一 5/2 通閥更多的指令組合，但也會帶來協調、交越與故障狀態問題。只有在控制架構明確需要並驗證這些組合時，更多組合才有價值。

失電與安全性應如何影響選擇？

ISO 13849-1:2023 是機械控制安全標準的第四版，適用於電氣、液壓、氣動與機械安全相關控制系統（ISO 13849-1，2023）。該標準不會為每種應用或機械風險指定單一閥功能或性能等級。

3/2 與 5/2 通閥都不會天生具備故障安全。安全來自完整的安全功能，包括風險評估、所需狀態、架構、元件適用性、診斷涵蓋率、共因失效抗性、驗證與維護。對一台機器安全的常態，可能對另一台機器造成危險。

至少應審查下列事件：

事件迴路問題
電磁線圈失電哪些工作口連通供氣、排氣或封閉？
PLC 或現場匯流排重啟是否可能出現非預期輸出脈衝或保持指令？
主供氣中斷重力、彈簧或外部負載是否會使致動器移動？
先導壓力中斷主閥芯會復歸、保持還是不完全切換？
排氣受阻背壓是否會妨礙預期的安全狀態？
供氣恢復機器是否會在刻意重設前重啟或移動？

OSHA 29 CFR 1910.147 將氣動壓力列為能源，並指出按鈕與選擇開關不是能源隔離裝置（OSHA 1910.147，2026 年查閱）。控制閥指令不能取代可上鎖的供氣隔離與殘壓釋放程序。

可能需要安全排氣閥、冗餘閥、壓力監測、負載保持裝置或機械擋塊。應依機器的風險降低計畫選擇這些措施。不要從接口數量、彈簧復歸或「故障安全」等行銷描述推定安全等級。

流量、排氣與行程時間如何改變決策？

ISO 6358-1:2013 規定以可壓縮流體對氣動元件進行穩態測試的方法；其處理量測不確定度的第 2 號修訂共六頁，於 2026 年 4 月發布（ISO 6358-1，2013；第 2 號修訂，2026）。選閥時，只能比較相容參考條件下的流量資料。

接口數量不代表流量能力。緊湊型 5/2 通閥可能比大型 3/2 通閥更受限，而高速 5/2 通設計也可能比通用 3/2 通閥快得多。請使用製造商提供的音速導通率、臨界壓力比、Cv、Kv、標準化流量與壓降曲線。

氣缸也會改變答案。雙動氣缸在兩個動力方向都消耗壓縮空氣；單動氣缸只對一個動力腔室用氣，但彈簧力會降低可用輸出，復歸行程仍需足夠排氣。應比較完整循環需求，而不是假設某一閥型必然省氣。

工具氣壓缸選型氣壓缸流量需求計算器選擇方向閥尺寸前，先依缸徑、行程、壓力與目標行程時間估算所需流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

工具閥件與流量Cv 流量計算器選定迴路功能後，再比較閥的 Cv、預期流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具

檢查完整流路：

  • 在閥入口動態量測的供氣壓力
  • 閥流量額定值與測試慣例
  • 接頭與管路內徑
  • 管長與彎曲
  • 排氣節流閥、快速排氣閥與消音器
  • 共用歧管的供氣與排氣通道
  • 氣缸缸徑、活塞桿面積、行程、負載與緩衝設定

若應用需要速度調整，請參閱獨立的進氣節流與排氣節流控制指南。5/2 通閥的獨立排氣路徑可簡化兩方向的排氣節流調整，但實際限制仍由流量控制閥決定。

哪些應用適合各種閥型？

SMC 列出一個反應時間不超過 10 ms 的三接口閥系列；Festo 一個高速切換 5/2 通系列則針對 100 L/min 組態列出約 1.7 ms 關閉與 1.9 ms 開啟（SMC VV061 資料，2026；Festo MH 高速切換閥，2026 年查閱）。產品設計比接口數量更重要。

應用可能的起始選擇選擇原因放行前驗證
彈簧復歸夾具3/2一個氣動工作口安全釋放方向、彈簧力、受困負載
吹氣或先導訊號3/2一條受控供氣／排氣路徑常開／常閉狀態、流量、噪音
雙動移載氣缸5/2兩個交替供壓腔室行程時間、排氣節流設定、失電狀態
雙穩態分度動作5/2 雙線圈指令可能被保持重設順序與失氣後行為
需要中間中位5/3 或其他架構需要中位狀態中位功能、洩漏、漂移、負載保持
安全相關排氣經驗證的安全架構僅看接口數不足PLr、診斷、冗餘、隔離、驗證

不要把「定位」當作 5/2 通閥優勢的簡稱。二位置閥適合氣缸兩端點動作；可重複的中間定位通常需要感測、比例或伺服控制、煞車或鎖定裝置，以及明確控制策略。

相關的電磁閥工作原理指南涵蓋一般結構。替換作業則應在選定迴路功能後，使用OEM 電磁閥相容性檢查表。

應比較生命週期成本輸入，而非通用價差百分比

OSHA 要求適用的能源控制程序至少每年定期檢查一次，因此隔離、文件與維護都屬於生命週期成本，而不是選配項目（OSHA 1910.147，2026 年查閱）。不同閥尺寸、品牌、線圈與歧管之間，不存在通用的 20% 至 40% 價差。

請依報價與量測輸入建立比較：

成本輸入3/2 選項5/2 選項證據
閥與線圈供應商報價供應商報價確切料號與有效日期
歧管與接頭接口數、底座、消音器接口數、底座、消音器材料清單
安裝配管、配線、程式設計配管、配線、程式設計估算工時與變更範圍
壓縮空氣腔室容積與循環數兩個腔室容積與循環數計算需求與實測壓力
維護備品數、可接近性、污染控制備品數、可接近性、污染控制維修計畫與故障歷史
停機風險已定義的常態與失效狀態已定義的常態與失效狀態機器風險與驗收測試

3/2 通閥對單接口功能通常較簡單，但如果彈簧復歸致動器需要更大尺寸、安全狀態需要額外硬體，或迴路需要兩個協同控制的 3/2 通閥，就不代表總成本較低。同樣地，5/2 通閥的額外接口只有在應用實際使用時才有價值。

成本取決於所需狀態。當轉接件、額外邏輯、受限排氣或不適當的失效狀態必須由其他地方補救時，最便宜的閥體反而可能形成最昂貴的迴路。應比較受控系統的完整邊界，而不是孤立的型錄價格。

3/2 與 5/2 通電磁閥常見問題

ISO 12238:2023 是第二版標準，共 17 頁，用於量測具有兩個或三個位置的單穩態與雙穩態氣動方向閥切換時間（ISO 12238，2023）。這再次說明，在實務上回答常見問題時，必須把閥拓撲與特定產品性能分開。

5/2 通閥可以控制單動氣缸嗎？

採用製造商核准的迴路或許可行，但通常不是預設選擇。不要習慣性封住或放空未使用的工作口。請檢查每個閥芯位置、排氣路徑、洩漏路徑、重新啟動狀態與歧管規則。正確選擇的 3/2 通閥通常更能清楚表達單接口功能。

3/2 通閥可以控制雙動氣缸嗎？

單一 3/2 通閥無法交替對兩個腔室供壓與排氣。兩個協同控制的 3/2 通閥可以控制雙動氣缸，但會增加指令組合與故障狀態。只有在刻意需要獨立腔室控制，且控制與安全邏輯均已驗證時，才應使用這種架構。

3/2 通閥一定比 5/2 通閥快嗎？

不一定。公開範例包括一個 SMC 三接口系列的不超過 10 ms，以及一個 Festo 高速切換 5/2 通系列約 1.7 ms 關閉與 1.9 ms 開啟。應在指定壓力、電壓、溫度與測試方法下比較確切型號，不要從接口數推定速度。

失電後哪一種閥比較安全？

兩種拓撲都不會自動更安全。答案取決於完整圖形符號、彈簧或雙穩態行為、致動器負載、重力、殘留壓力、排氣路徑、重啟邏輯、診斷與所需性能等級。請先定義機器安全狀態，再驗證完整安全功能。

3/2 通閥一定比較省氣嗎？

不一定。單動氣缸通常只在一個動力腔室消耗壓縮空氣，雙動氣缸則在兩個方向都耗氣。實際需求取決於缸徑、活塞桿面積、行程、壓力、死容積、循環、洩漏與排氣策略。比較營運成本前，請計算完整循環。

結論

ISO 11727 已於 2026 年確認仍為現行標準；ISO 15407 則仍僅限於規定的五接口介面，並未建立功能等效性（ISO 11727，1999；ISO 15407-1，2000）。選擇 3/2 或 5/2 通閥時，應依所需迴路狀態，而不是只看主觀複雜程度。
