如何確保 OEM 替換電磁閥的相容性

透過功能、電氣資料、空氣流量與介面等 4 道相容性關卡，驗證 OEM 電磁閥替換，並涵蓋安全、測試與記錄。

3 分鐘閱讀作者： Eric Zhou
分享
OEM 替換電磁閥的功能、電氣、流量與介面相容性檢查

如何確保 OEM 替換電磁閥的相容性

OEM 替換電磁閥是能重現已安裝閥之功能、電氣負載、氣動性能、實體介面、環境限制與安全故障行為的替代品。電壓與端口螺紋相符並不足夠。只有在文件與首件結果通過對原始要求的受控比較後，才能放行。

重點摘要

  • 透過 4 道關卡核准替換：功能、介面、性能與驗證。
  • 電壓、功率、突波抑制、輸出容量與故障狀態必須一起比較。
  • 比較型錄前，先統一 Cv、Kv、壓力與流量單位。
  • 在變更控制下凍結核准的零件代碼、圖面、測試記錄與樣品。
端口數量只是起點；常態與流路必須符合機台迴路。

簡答：使用四道相容性關卡

ISO 4414:2010 是現行第三版氣動系統安全標準，涵蓋設計、建造、修改、安裝、操作、維護、可靠性與能源效率（ISO 4414，2010）。這個範圍支持採用四道關卡做替換決策，而不是只憑一句「同等品」聲明。

分別核准每一道關卡：

關卡決策最低證據放行條件
1. 功能一致性在相同指令與失電狀態下，相同端口是否會連通？符號、零件代碼解碼表、迴路圖每條流路與常態位置均相符
2. 介面相容性閥是否能在沒有不受控轉接或重配線的情況下連接？標註尺寸的圖面、螺紋標示、接頭與腳位機械、氣動與電氣介面均相符
3. 性能等效性是否符合流量、壓力、時間、洩漏、工作週期與環境要求？註明測試條件的型錄資料通過應用限制與驗收標準
4. 經驗證放行核准組態能否安全地再次訂購？首件報告、機台試驗、版本記錄凍結確切零件代碼與證據套件

把原始零件編號視為線索，而不是規格。直接替換等效品是無須不受控變更，即可保留已核准介面、功能、性能與故障行為的替代品。只要新增接頭、先導供氣、排氣或 PLC 程式，這項替換就成了工程變更。

閥功能是否符合氣動迴路？

Festo 目前一個系列列出：2/2 閥的公稱流量為 300 L/min，一種 3/2 組態為 160 L/min，另一種 3/2 組態則為 70 L/min（Festo 電磁閥資料，2026）。因此，相似標示不能證明功能或容量相同。

先查看閥符號與機台狀態表。記錄閥是 2/2、3/2、5/2 還是 5/3；常開或常閉；單穩態或雙穩態；直動式或先導式；以及內部或外部先導。對 5/3 閥，要識別確切中位條件，不能只寫「5/3」。

故障期間最重要的是失電狀態。依閥功能不同，彈簧復位閥可能讓致動器端口排氣、封閉或加壓；雙線圈雙穩態閥在電力移除後可能保留最後指令位置。這兩種行為都無法從線圈電壓推斷。

例如，以 5/2 雙線圈閥替換 5/2 彈簧復位閥，雖然端口數量不變，卻會改變斷電狀態。新閥可能保持最後位置而不是復位，因此必須審查致動器反應與重新啟動順序。

依迴路核對以下功能細節：

  • 各閥芯位置的端口識別與完整流路。
  • 復位方式、定位行為與手動操作器類型。
  • 先導來源、最低先導壓力與外部先導端口要求，包括主供氣仍存在但先導壓力低於型錄最低值時會發生什麼。
  • 允許流向與排氣配置。
  • 致動器的失電、失氣與重新啟動狀態。
  • 安全相關監控、冗餘或診斷要求。

如需更廣泛的閥架構說明，請參閱氣動電磁閥如何控制壓縮空氣。若先導壓力不確定，也請比較直動式與先導式電磁閥。

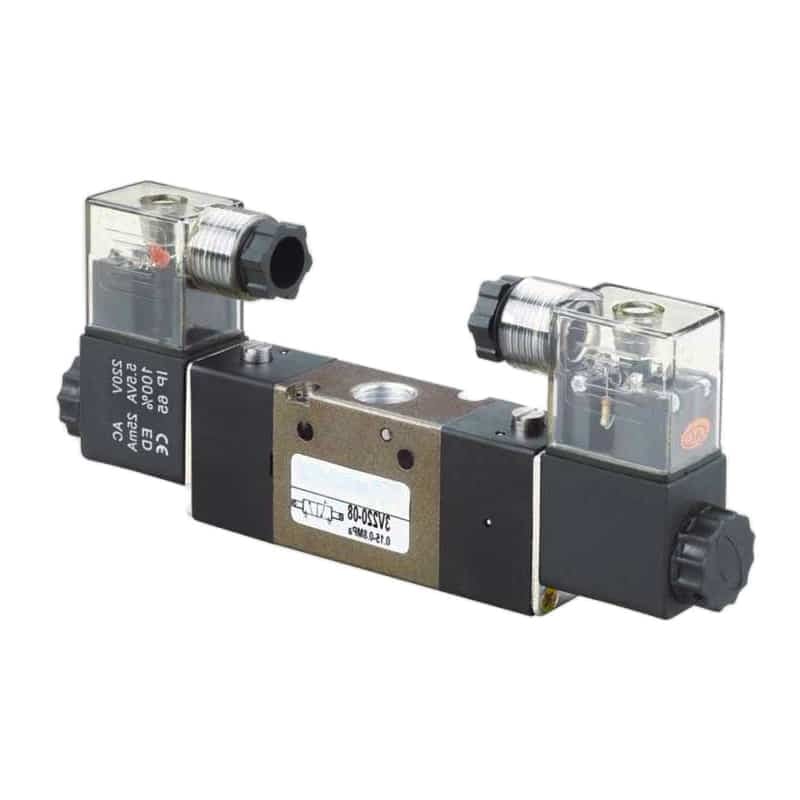

200 系列方向控制閥家族，顯示需要逐項比較功能的多種電磁與氣動組態

如何比對電氣規格？

一款 Festo 直動式閥範例在 24 V DC 下使用 11 W，其列出的開啟與關閉切換時間分別為 18 ms 與 20 ms（Festo 直動式閥資料，2026）。這些數字說明選型時只看電壓無法確認線圈或時間相容性。

抄錄已安裝閥的完整線圈代號，再比較額定電壓、適用時的 AC 頻率、允許電壓範圍、穩態功率、湧入或吸合功率、工作週期、絕緣等級、接頭、腳位、極性、指示燈、突波抑制與保護接地要求。

即使兩個線圈都標示 24 V DC，型錄限值也可能不同。SMC 對部分 SY 變體列出 -7% 至 +10% 的 24 V DC 允許範圍（SMC SY 型錄，2026）。應將公差套用在線圈通電時的實測電壓，包括電纜與輸出裝置壓降，而不只是電源供應器端子。

PLC 或遠端 I/O 輸出必須能承受實際負載。請確認單通道電流、群組電流、短路行為、漏電流、診斷脈衝行為，以及輸出預期搭配源型或汲型負載。接頭轉接器無法修正功率或邏輯不匹配。

試想一個 24 V DC 線圈：接頭可以安裝，但吸合電流超過 PLC 通道上限。標籤電壓雖相符，輸出仍可能跳脫、過熱或回報故障。這個替代品在開始任何氣動測試前，就已無法通過電氣關卡。

突波抑制裝置值得在比較表中獨立列項。二極體、齊納元件、壓敏電阻或 RC 網路會改變電壓極性要求，也可能改變釋放時間。若運動時間很重要，請利用獨立的電磁閥反應時間量測指南，比較完整的閥與驅動器組合。

電氣項目應索取的證據驗收問題
供電電壓、AC 頻率、公差實測機台電壓是否維持在允許範圍內？
負載運轉功率、吸合功率、電流輸出通道與群組能否承載？
連接接頭、腳位、極性、接地能否在不進行不受控重配線的情況下接合？
抑制裝置類型與配線是否與輸出及所需釋放時間相容？
工作週期連續或間歇額定值實際通電曲線是否符合規定？

氣動性能可以直接比較嗎？

ISO 6358-1:2013 定義使用可壓縮流體對氣動元件進行穩態測試的方法，2026 年第 2 號修訂則處理量測不確定度（ISO 6358-1，2013；第 2 號修訂，2026）。進行 OEM 比較時，只有在測試方法與參考條件相容的情況下才能比較流量值。

不要強制套用通用 Cv 公差。應先決定實際上游壓力、下游壓力、工作週期與允許壓損下所需流量，再依製造商定義與曲線比較 Cv、Kv、音速流導、臨界壓力比或標準化流量。

ISO 6358-3:2014 涵蓋次音速與阻塞流，並於 2025 年確認仍為現行標準（ISO 6358-3，2014）。因此，單一型錄流量數字無法描述所有工作點。供氣壓力、下游壓力、接頭、氣管、消音器與共用排氣路徑都會影響機台結果。

工具單位換算Cv / Kv 轉換器先將供應商的 Cv 與 Kv 值換算成同一係數基準，再比較替換閥型錄。換算關係：Kv = 0.865 × Cv係數值來源係數開啟計算工具

工具單位換算壓力單位轉換器比較工作壓力與測試記錄前，先統一 bar、psi、MPa 與 kPa。換算關係：1 bar = 14.5038 psi = 0.1 MPa = 100 kPa壓力值來源壓力單位開啟計算工具

記錄下列氣動限制：

  • 最低、正常與最高工作壓力。
  • 最低先導壓力與允許的先導來源。
  • 製造商明確陳述的耐壓值，不得以現場自行制定的倍數取代文件限值或核准測試程序。
  • 包含參考條件與流向的流量資料。
  • 內部與外部洩漏限值。
  • 在指定壓力與測試條件下的切換時間。
  • 過濾空氣、潤滑、露點與污染要求。
  • 排氣背壓與消音器限制。

哪些機械與氣動介面必須相符？

ISO 15407-1 涵蓋 18 mm 與 26 mm 尺寸的五口閥介面，工作壓力最高 1.6 MPa，也就是 16 bar，但明確不標準化功能特性（ISO 15407-1，2000）。即使採用標準安裝面，仍需比對已組態圖面。

對管接式閥，要依代號、尺寸、公母牙、密封方式與位置確認每個端口螺紋。NPT、BSPT、BSPP 與公制螺紋不能因公稱尺寸看似相近就視為可互換。也要檢查扳手空間、接頭方向、氣管彎曲半徑、排氣空間，以及裝上接頭後的安裝包絡。

對板式或歧管閥，應比較安裝介面、墊片圖樣、先導與排氣通道、站位寬度、緊固件、電氣接點配置，以及允許的歧管系列。ISO 5599-1:2001 在 2024 年確認後仍為現行標準，但符合規範的安裝面並不表示所有已組態閥都具有相同功能（ISO 5599-1，2001）。

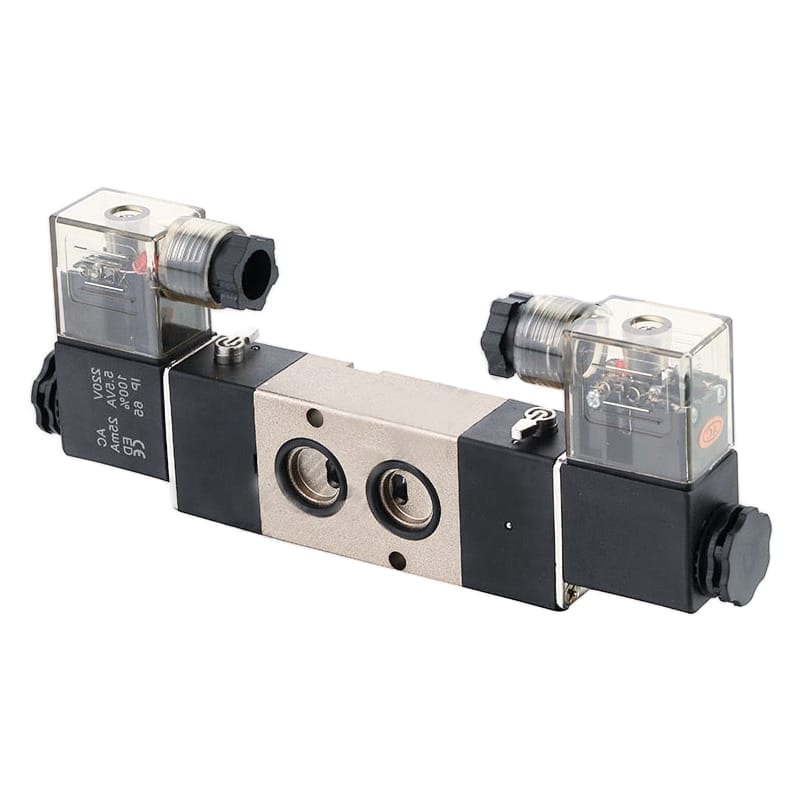

用於 OEM 替換期間檢查底座圖樣、密封、先導通道與接頭空間的 4M 系列板式氣動電磁閥

針對關鍵介面使用圖面疊合：

介面比較項目首件檢查
底座或支架孔位圖樣、基準、緊固件、墊片接觸面量測並在不強迫的情況下試裝
端口功能、螺紋、密封、方向以量規檢查螺紋並確認正確配管
接頭包絡、出線方向、鎖扣、彎曲空間接上量產線束
手動操作器類型、可接近性、鎖定或定位依核准程序操作
維修空間線圈拆卸、緊固件、消音器空間確認維護能安全完成

適用哪些環境與安全條件？

OSHA 29 CFR 1910.147 把氣動能源納入危險能源範圍，並要求至少每年檢查一次能源控制程序（OSHA 1910.147，存取於 2026 年）。替換閥必須在每個核准安裝位置維持機台的隔離、洩壓與重新啟動策略。

比對環境與介質溫度、外殼防護、濕度、沖洗暴露、振動、衝擊、腐蝕、紫外線暴露與任何危險區域分類。閥體、密封、潤滑劑、線圈外殼、接頭、電纜與排氣附件都要分別驗證；單一合格材質不能證明整個組件合格。

IP 等級描述的是定義測試下的外殼防護，不能證明耐化學性、戶外壽命、冷凝控制或爆炸性環境適用性。對危險場所，請使用獨立的 ATEX 電磁閥選型指南，並驗證完整認證組態。

儲存的氣動能源需要實體控制。OSHA 把管路閥識別為能源隔離裝置，並指出按鈕與選擇開關不是隔離裝置。維修前必須釋放或約束殘餘壓力（OSHA 鎖定程序附錄，存取於 2026 年）。

元件相容性表示已組態閥符合核准介面與工作限制，並不證明機台安全。閥可能符合型錄資料，卻因失電狀態、診斷、排氣路徑或重新啟動反應改變而失敗。安全相關替換需要正式變更控制。

首件應如何測試？

ISO 12238:2023 是 17 頁的第二版標準，用於量測具有兩個或三個位置、由電氣或氣動操作之方向控制閥的換向時間（ISO 12238，2023）。使用已定義的測試條件，才能比較原裝件與替換件的時間結果。

不要任意進行 1.5 倍工作壓力測試。應使用提議閥的公布耐壓值、機台核准測試程序、適用法規與風險控制。如果這些來源沒有授權升壓測試，就不要自行創設。

讓首件通過五道關卡：

  1. 識別與文件：確認確切零件代碼、版本、閥符號、線圈代碼、圖面、資料表、聲明與特殊說明。
  2. 外觀與尺寸檢查：檢查端口、密封面、緊固件、接頭、腳位、標籤、手動操作器與關鍵包絡尺寸。
  3. 失電台架檢查：確認線圈電阻符合供應商允許範圍、適用時對閥體沒有短路，且未通電流路狀態正確。
  4. 受控功能測試：施加核准壓力與電壓。在測試開始前先識別儀器與驗收限值，再於指定條件下記錄電流、洩漏、換向行為、壓損與反應時間。
  5. 機台試驗：測試正常生產、同時需求、斷電、失氣、緊急狀態、重新啟動、感測器確認與維護隔離。

測試前就要定義每個合格限值。「運作正常」不是結果。請記錄儀器、校正狀態、壓力、溫度、供電電壓、指令、量測值、驗收限值與處置。

最有用的機台試驗量測，往往不是閥在無負載台架上的流量，而是最嚴苛有效需求群組下的致動器結果：同時量測動態入口壓力、行程時間、端位感測器確認與故障狀態行為。這能把型錄等效性連結到實際生產要求。

如何建立可重複使用的替換證據套件？

ISO 19973-1:2015 提供氣動元件可靠性評估的一般程序與報告方法（ISO 19973-1，2015）。維護替換不需要完整可靠性計畫，但需要可追溯證據，清楚指出核准與測試的確切項目。

將以下記錄保存在一份受控套件中：

  • 原裝與核准替換零件編號及其版本狀態。
  • 原始銘牌照片與機台位置。
  • 迴路符號及必要的常態、指令與故障狀態。
  • 電氣、氣動、機械與環境資料比較矩陣，包括核准交叉對照所用每個數值的來源與版本。
  • 供應商圖面、資料表、聲明與安裝說明。
  • 若非真正直接替換，則納入轉接器或配線圖。
  • 首件檢查與機台試驗結果。
  • 適用時的核准偏差、風險審查與重測範圍。
  • 標準樣品或已驗收組態的受控照片。
  • 禁止未經審查之零件代碼替代的採購註記。

將套件連結到機台物料清單與備品記錄。對閥島，也要保存站位編號、壓力區、先導來源、現場匯流排映射與排氣組態。模組化氣動迴路工作表可提供更完整的迴路背景。

放行結果應明確採用下列三者之一：直接替換等效品、含受控變更的核准替換品，或不相容。這種措辭可避免把機械安裝相符誤認為完全等效。

電磁閥相容性常見問題

ISO 5599-1 於 2024 年確認仍為現行標準，而 ISO 15407-1 仍僅限於 18 mm 與 26 mm 五口安裝介面（ISO 5599-1，2001；ISO 15407-1，2000）。這些標準有助於確認安裝，但以下常見問題處理實務上其餘的功能決策。

可以使用額定壓力較高的閥嗎？

較高的最大額定壓力不會自動讓閥相容。請確認最低工作壓力與先導壓力、流量能力、洩漏量、閥芯功能、密封材質、耐壓文件與故障狀態。壓力範圍較寬的閥，在機台正常工作點仍可能有不同表現。

線圈只要同為 24 V DC 就足夠嗎？

不夠。請比較允許電壓公差、運轉與吸合功率、工作週期、極性、接頭、腳位、指示燈、突波抑制、絕緣、接地與 PLC 輸出容量。SMC 對部分 24 V DC SY 變體公布的 -7% 至 +10% 範圍，說明完整型錄限值很重要。

Cv 必須控制在 10% 差異以內嗎？

沒有通用的 10% 規則。先確立必要的致動器運動與允許壓損，再比較在相容參考條件下產生的流量資料。如果一份型錄提供 Cv、另一份提供 Kv，應先統一係數基準，並以供應商曲線和機台試驗確認決策。

NPT 與 BSP 端口可以用轉接器連接嗎？

工程設計的轉接器或許能完成連接，但結果不是直接替換。請審查密封方式、額定壓力、流量限制、安裝長度、方向、扳手空間、氣管負載、洩漏點與維修空間，並把轉接器列入受控圖面及物料清單。

何時必須把替換視為工程變更？

當替代品改變配線、PLC 組態、閥功能、先導供氣、流量或時間、歧管通道、安裝硬體、故障狀態、安全功能、環境額定值或驗收限值時，就應視為工程變更。量產放行前，必須重複所有受影響的查證與確效測試。

結論

ISO 6358-1 的 2026 年修訂為氣動流量測試增加量測不確定度指引，進一步強化一項實用規則：替換證據必須包含條件，不能只有數字（ISO 6358-1 第 2 號修訂，2026）。確切組態的閥必須依序通過功能、介面、性能與驗證關卡才能放行。
