Bir OEM yedek solenoid valf, takılı valfin işlevini, elektrik yükünü, pnömatik performansını, fiziksel arayüzlerini, çevresel sınırlarını ve güvenli arıza davranışını yeniden sağlayan yedek parçadır. Gerilim ile port dişinin aynı olması yeterli değildir. Yalnızca belgeleri ve ilk numune sonuçları, özgün gereksinimlerle kontrollü karşılaştırmayı geçtikten sonra kullanıma onaylayın.
Önemli Noktalar
- Yedeği 4 aşamada onaylayın: işlev, arayüzler, performans ve doğrulama.
- Gerilim, güç, bastırma devresi, çıkış kapasitesi ve arıza durumunu birlikte karşılaştırın.
- Katalogları karşılaştırmadan önce Cv, Kv, basınç ve debi birimlerini aynı temele dönüştürün.
- Onaylanan parça kodunu, teknik resmi, test kaydını ve numuneyi değişiklik kontrolü altında sabitleyin.
Kısa Yanıt: Dört Uyumluluk Aşaması Kullanın
ISO 4414:2010, pnömatik sistem güvenlik standardının güncel üçüncü baskısıdır ve tasarım, yapım, değişiklik, kurulum, işletme, bakım, güvenilirlik ve enerji verimliliğini kapsar (ISO 4414, 2010). Bu kapsam, tek satırlık bir “eşdeğer” iddiası yerine dört aşamalı bir yedek parça kararını destekler.
Her aşamayı ayrı ayrı onaylayın:
| Aşama | Karar | Asgari kanıt | Onay koşulu |
|---|---|---|---|
| 1. İşlevsel özdeşlik | Aynı portlar, komut verilen ve enerjisiz durumlarda aynı şekilde bağlanıyor mu? | Sembol, parça kodu açıklaması, devre şeması | Tüm akış yolları ve normal konumlar eşleşir |
| 2. Arayüz uyumluluğu | Valf, kontrolsüz adaptör veya yeniden kablolama olmadan bağlanabilir mi? | Ölçülendirilmiş teknik resim, diş bilgileri, konnektör ve pin dizilimi | Mekanik, pnömatik ve elektrik arayüzleri eşleşir |
| 3. Performans eşdeğerliği | Debi, basınç, zamanlama, kaçak, çalışma çevrimi ve çevre gereksinimlerini karşılıyor mu? | Belirtilen test koşullarındaki katalog verileri | Uygulama sınırları ve kabul ölçütleri geçilir |
| 4. Doğrulanmış onay | Onaylanan yapılandırma güvenle yeniden sipariş edilebilir mi? | İlk numune raporu, makine denemesi, revizyon kaydı | Tam parça kodu ve kanıt paketi sabitlenir |
Özgün parça numarasını şartname değil, ipucu olarak değerlendirin. Doğrudan takılabilir eşdeğer, onaylı arayüzleri, işlevi, performansı ve arıza davranışını kontrolsüz değişiklik olmadan koruyan yedektir. Yeni bir konnektör, pilot besleme, egzoz düzeni veya PLC programı, ikameyi mühendislik değişikliğine dönüştürür.

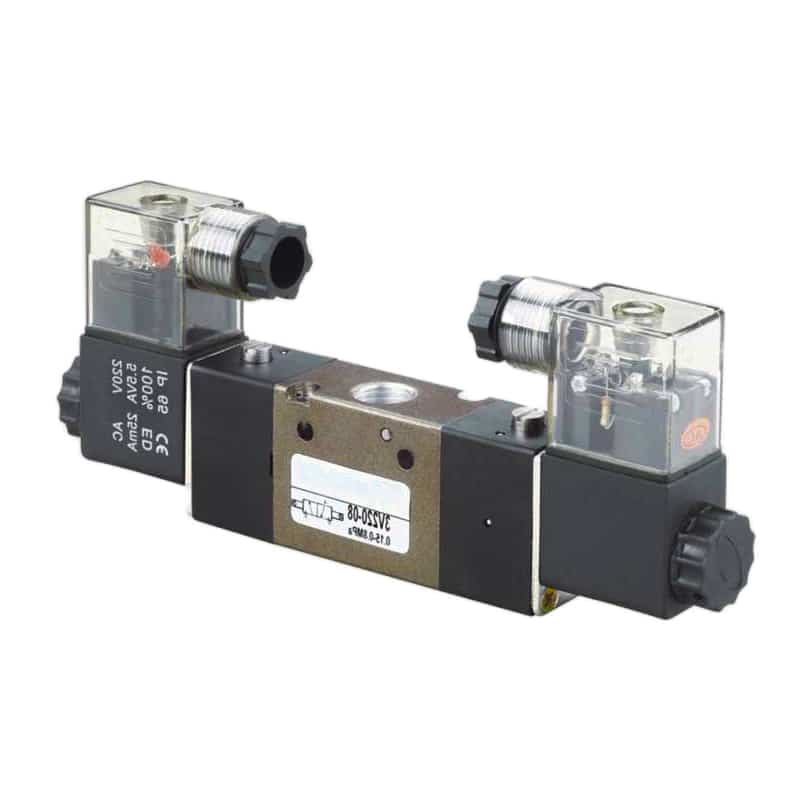

Valf İşlevi Pnömatik Devreyle Eşleşiyor mu?
Güncel bir Festo serisinde 2/2 valf için 300 L/min, bir 3/2 yapılandırması için 160 L/min ve başka bir 3/2 yapılandırması için 70 L/min nominal debi belirtilir (Festo solenoid valf verileri, 2026). Bu nedenle benzer tanımlar, aynı işlevi veya kapasiteyi kanıtlamaz.
Valf sembolü ve makine durum tablosuyla başlayın. Valfin 2/2, 3/2, 5/2 veya 5/3; normalde açık ya da normalde kapalı; monostabil ya da bistabil; doğrudan etkili ya da pilot kumandalı; içten ya da haricen pilotlu olduğunu kaydedin. 5/3 valfte yalnızca “5/3” yazmak yerine tam merkez konumunu belirleyin.
Arıza sırasında en önemli durum enerjisiz konumdur. Yay geri dönüşlü bir valf, işlevine bağlı olarak aktüatör portunu tahliye edebilir, kapatabilir veya basınçlandırabilir. Bistabil çift solenoidli valf, elektrik kesildikten sonra son komut verilen konumu koruyabilir. Bu davranışların hiçbiri bobin geriliminden çıkarılamaz.
Örneğin 5/2 yay geri dönüşlü bir valfi 5/2 çift solenoidli valfle değiştirmek port sayısını korurken enerji kesilme durumunu değiştirebilir. Yeni valf geri dönmek yerine son konumunu tutabilir; bu nedenle aktüatör tepkisi ve yeniden başlatma sırası incelenmelidir.
Şu işlev ayrıntılarını devreye göre kontrol edin:
- Her sürgü konumunda port tanımı ve eksiksiz akış yolu.
- Geri dönüş yöntemi, kilitleme davranışı ve manuel kumanda tipi.
- Pilot kaynağı, asgari pilot basıncı ve harici pilot portu gereksinimleri; ana besleme mevcutken pilot basıncının katalog asgari değerinin altına düşmesi durumındaki davranış dâhil.
- İzin verilen akış yönü ve egzoz düzeni.
- Aktüatörün enerjisiz, hava kaybı ve yeniden başlatma durumu.
- Güvenlikle ilgili izleme, yedeklilik veya arıza teşhis gereksinimleri.
Valf mimarisinin daha geniş açıklaması için pnömatik solenoid valflerin basınçlı havayı nasıl kontrol ettiğine bakın. Pilot basıncı belirsizse doğrudan etkili ve pilot kumandalı solenoid valfleri de karşılaştırın.
Elektrik Özellikleri Nasıl Eşleştirilir?
Doğrudan etkili bir Festo valf örneği 24 V DC'de 11 W kullanırken belirtilen anahtarlama süreleri açılmada 18 ms, kapanmada 20 ms'dir (Festo doğrudan etkili valf verileri, 2026). Bu değerler, seçim sırasında yalnızca gerilimin bobin veya zamanlama uyumluluğunu belirleyemeyeceğini gösterir.
Takılı valfin tam bobin tanımını kopyalayın. Ardından anma gerilimini, varsa AC frekansını, izin verilen gerilim aralığını, sürekli gücü, ilk çekme gücünü, çalışma çevrimini, yalıtım sınıfını, konnektörü, pin dizilimini, polariteyi, göstergeyi, aşırı gerilim bastırmayı ve koruyucu topraklama gereksinimlerini karşılaştırın.
İki bobinde de 24 V DC yazsa bile katalog sınırları farklı olabilir. SMC, bazı SY çeşitleri için 24 V DC izin verilen aralığını -%7 ile +%10 olarak belirtir (SMC SY kataloğu, 2026). Toleransı yalnızca güç kaynağı terminallerine değil, kablo ve çıkış cihazı düşümleri dâhil enerjilenmiş bobinde ölçülen gerilime uygulayın.
PLC veya uzak I/O çıkışı gerçek yükü taşımalıdır. Kanal başına akımı, grup akımını, kısa devre davranışını, kaçak akımı, teşhis darbesi davranışını ve çıkışın kaynaklayan mı yoksa akım çeken yük mü beklediğini doğrulayın. Konnektör adaptörü güç veya mantık uyumsuzluğunu düzeltmez.
Konnektöre uyan ancak PLC kanalının izin verdiğinden daha fazla ilk çekme akımı kullanan 24 V DC bobini düşünün. Etiket gerilimi eşleşse de çıkış devreden çıkabilir, aşırı ısınabilir veya arıza bildirebilir. Bu yedek, herhangi bir pnömatik test başlamadan elektrik aşamasında elenir.
Bastırma elemanlarını karşılaştırmada ayrı bir satır olarak ele alın. Diyot, Zener elemanı, varistör veya RC ağı gerilim polaritesi gereksinimlerini değiştirir ve bırakma süresini etkileyebilir. Hareket zamanlaması önemliyse valf ve sürücü birleşimini solenoid valf tepki süresi ölçümü kılavuzuyla karşılaştırın.
| Elektrik öğesi | İstenecek kanıt | Kabul sorusu |
|---|---|---|
| Besleme | Gerilim, AC frekansı, tolerans | Ölçülen makine gerilimi izin verilen aralıkta kalıyor mu? |
| Yük | Çalışma gücü, ilk çekme gücü, akım | Çıkış kanalı ve grup bu yükü taşıyabilir mi? |
| Bağlantı | Konnektör, pin dizilimi, polarite, toprak | Kontrolsüz yeniden kablolama olmadan bağlanıyor mu? |
| Bastırma | Eleman tipi ve kablolama | Çıkışla ve gerekli bırakma süresiyle uyumlu mu? |
| Çalışma çevrimi | Sürekli veya aralıklı çalışma sınıfı | Gerçek enerjilendirme profili uygun mu? |
Pnömatik Performans Doğrudan Karşılaştırılabilir mi?
ISO 6358-1:2013, sıkıştırılabilir akışkan kullanan pnömatik bileşenler için kararlı durum testlerini tanımlar; 2026 tarihli Değişiklik 2 ise ölçüm belirsizliğini ele alır (ISO 6358-1, 2013; Değişiklik 2, 2026). OEM karşılaştırmasında debi değerlerini yalnızca test yöntemleri ve referans koşulları uyumluysa karşılaştırın.
Evrensel bir Cv toleransı uygulamayın. Bunun yerine gerçek giriş basıncı, çıkış basıncı, çalışma çevrimi ve izin verilen basınç kaybında gereken debiyi belirleyin. Ardından Cv, Kv, sonik iletkenlik, kritik basınç oranı veya standartlaştırılmış debiyi üreticinin tanım ve eğrileriyle karşılaştırın.
ISO 6358-3:2014 hem ses altı hem de boğulmuş akışı kapsar ve 2025'te güncelliği onaylanmıştır (ISO 6358-3, 2014). Bu nedenle tek bir katalog debi değeri her çalışma noktasını tanımlayamaz. Besleme basıncı, çıkış basıncı, rakorlar, borular, susturucular ve ortak egzoz yolları makine sonucunu etkiler.
Şu pnömatik sınırları kaydedin:
- Asgari, normal ve azami çalışma basıncı.
- Asgari pilot basıncı ve izin verilen pilot kaynağı.
- Belgelenmiş sınırın veya onaylı test prosedürünün yerine tesiste oluşturulmuş bir çarpan koymadan, üreticinin belirttiği tam test basıncı.
- Referans koşulları ve akış yönüyle birlikte debi verileri.
- İç ve dış kaçak sınırları.
- Belirtilen basınç ve test koşullarındaki anahtarlama süresi.
- Filtrelenmiş hava, yağlama, çiy noktası ve kirlilik gereksinimleri.
- Egzoz karşı basıncı ve susturucu kısıtlamaları.
Hangi Mekanik ve Pnömatik Arayüzler Eşleşmelidir?
ISO 15407-1, 1.6 MPa veya 16 bar'a kadar çalışma basıncı için 18 mm ve 26 mm boyutlarındaki beş portlu valf arayüzlerini kapsar; ancak işlevsel özellikleri açıkça standartlaştırmaz (ISO 15407-1, 2000). Standart ayak izi olsa bile yapılandırılmış teknik resim karşılaştırılmalıdır.
Hat tipi valfte her port dişini tanım, boyut, iç/dış diş, sızdırmazlık yöntemi ve konum açısından doğrulayın. NPT, BSPT, BSPP ve metrik dişler, nominal boyutları benzer göründüğü için birbirinin yerine kullanılamaz. Anahtar boşluğunu, rakor yönünü, boru bükülme yarıçapını, egzoz erişimini ve konnektör takılıyken montaj hacmini de kontrol edin.

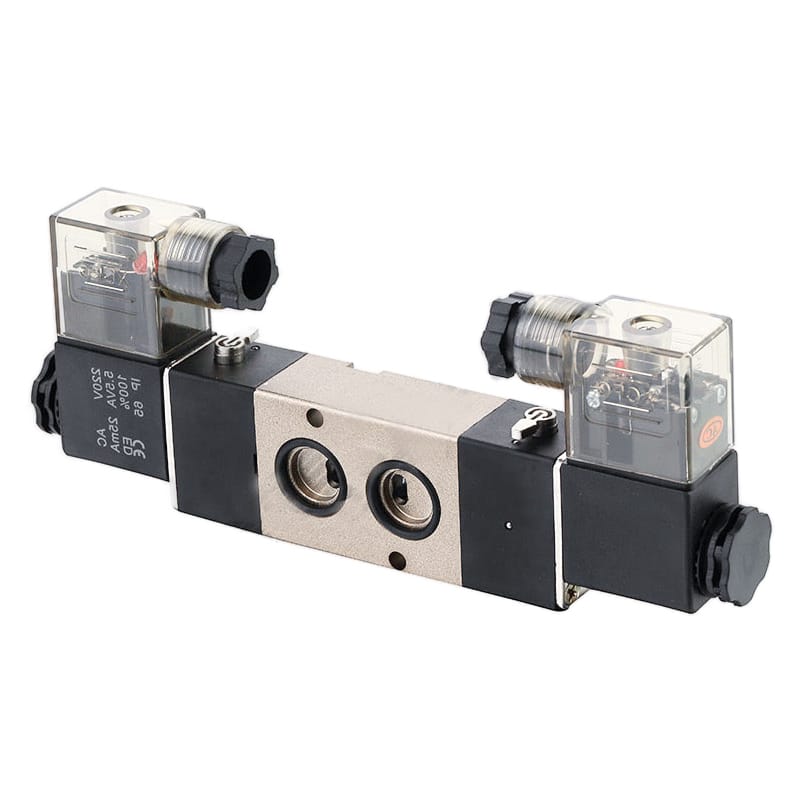

Plaka montajlı veya manifold valfte montaj arayüzünü, conta düzenini, pilot ve egzoz kanallarını, istasyon genişliğini, bağlantı elemanlarını, elektrik kontak düzenini ve izin verilen manifold serisini karşılaştırın. ISO 5599-1:2001, 2024'teki onaydan sonra güncelliğini korur; ancak standarda uygun montaj yüzeyi tüm yapılandırılmış valfleri işlevsel olarak eşdeğer yapmaz (ISO 5599-1, 2001).
Kritik arayüzler için teknik resimleri üst üste bindirin:
| Arayüz | Karşılaştırılacaklar | İlk numune kontrolü |
|---|---|---|
| Taban veya braket | Delik düzeni, referans, bağlantı elemanı, conta yüzeyi | Ölçün ve zorlamadan deneyerek takın |
| Portlar | İşlev, diş, conta, yön | Dişleri mastarla ve doğru boru bağlantısını doğrulayın |
| Konnektör | Hacim, kablo çıkışı, mandal, bükülme boşluğu | Üretim kablo demetini bağlayın |
| Manuel kumanda | Tip, erişim, kilit veya mandal | Onaylı prosedüre göre çalıştırın |
| Servis erişimi | Bobin sökme, bağlantı elemanları, susturucu boşluğu | Bakımın güvenle tamamlanabildiğini doğrulayın |
Hangi Çevre ve Güvenlik Koşulları Geçerlidir?
OSHA 29 CFR 1910.147, pnömatik enerjiyi tehlikeli enerji kapsamına alır ve enerji kontrol prosedürlerinin en az yılda bir incelenmesini şart koşar (OSHA 1910.147, erişim 2026). Yedek valf, onaylı her kurulumda makinenin izolasyon, basınç boşaltma ve yeniden başlatma stratejisini korumalıdır.
Ortam ve akışkan sıcaklığını, muhafaza korumasını, nemi, yıkama etkisini, titreşimi, darbeyi, korozyonu, UV maruziyetini ve varsa tehlikeli alan sınıfını eşleştirin. Gövdeyi, contaları, yağlayıcıyı, bobin muhafazasını, konnektörü, kabloyu ve egzoz aksesuarlarını ayrı ayrı doğrulayın. Tek bir uygun malzeme tüm tertibatı uygun kılmaz.
IP sınıfı, tanımlı testlerde muhafaza korumasını belirtir. Kimyasal dayanımı, dış ortam ömrünü, yoğuşma kontrolünü veya patlayıcı atmosfer uygunluğunu kanıtlamaz. Tehlikeli alanlar için ayrı ATEX sertifikalı solenoid valf seçim kılavuzunu kullanın ve sertifikalı yapılandırmanın tamamını doğrulayın.
Depolanmış pnömatik enerji fiziksel kontrol gerektirir. OSHA, hat valfini enerji izolasyon cihazı olarak tanımlar ve butonlarla seçici anahtarların izolasyon cihazı olmadığını belirtir. Servisten önce artık basınç boşaltılmalı veya güvenli biçimde tutulmalıdır (OSHA kilitleme prosedürü eki, erişim 2026).
Bileşen uyumluluğu, yapılandırılmış valfin onaylı arayüzlere ve çalışma sınırlarına uyduğu anlamına gelir. Makine güvenliğini kanıtlamaz. Bir valf katalog verilerini karşılasa bile enerjisiz konumu, teşhis sistemi, egzoz yolu veya yeniden başlatma tepkisi değişirse başarısız olabilir. Güvenlikle ilgili ikameler resmî değişiklik kontrolü gerektirir.
İlk Numune Nasıl Test Edilmelidir?
ISO 12238:2023, iki veya üç konumlu elektrik ya da pnömatik kumandalı yön valflerinde konum değiştirme süresini ölçen 17 sayfalık ikinci baskı standarttır (ISO 12238, 2023). Özgün ve yedek valfin zamanlama sonuçlarını karşılaştırabilmek için tanımlı test koşulları kullanın.
Çalışma basıncının keyfî olarak 1,5 katını uygulamayın. Önerilen valfin yayımlanmış test basıncını, makinenin onaylı test prosedürünü, geçerli mevzuatı ve risk kontrollerini kullanın. Bu kaynaklar yüksek basınç testine izin vermiyorsa böyle bir test oluşturmayın.
İlk numuneyi beş aşamadan geçirin:
- Kimlik ve belgeler: Tam parça kodunu, revizyonu, valf sembolünü, bobin kodunu, teknik resmi, veri sayfasını, beyanları ve özel talimatları doğrulayın.
- Görsel ve boyutsal muayene: Portları, sızdırmazlık yüzeylerini, bağlantı elemanlarını, konnektörü, pin dizilimini, etiketleri, manuel kumandayı ve kritik dış ölçüleri kontrol edin.
- Enerjisiz tezgâh kontrolleri: Bobin direncini tedarikçinin izin verdiği aralıkla, geçerliyse gövdeye kısa devre olmadığını ve doğru enerjisiz akış durumunu doğrulayın.
- Kontrollü işlev testi: Onaylı basınç ve gerilimi uygulayın. Akımı, kaçağı, konum değiştirme davranışını, basınç kaybını ve tepki süresini belirtilen koşullarda kaydedin; cihazları ve kabul sınırlarını test başlamadan belirleyin.
- Makine denemesi: Normal üretimi, eş zamanlı talebi, enerji kaybını, hava kaybını, acil durumu, yeniden başlatmayı, sensör onayını ve bakım izolasyonunu test edin.
Her geçme sınırını testten önce tanımlayın. “Normal çalışıyor” bir sonuç değildir. Cihazı, kalibrasyon durumunu, basıncı, sıcaklığı, besleme gerilimini, komutu, ölçülen değeri, kabul sınırını ve kararı kaydedin.
En yararlı makine denemesi ölçümü çoğu zaman valfin yüksüz tezgâh debisi değildir. En olumsuz geçerli talep grubundaki aktüatör sonucudur: dinamik giriş basıncı, strok süresi, uç sensör onayı ve arıza durumu davranışı birlikte ölçülür. Böylece katalog eşdeğerliği gerçek üretim gereksinimine bağlanır.
Yeniden Kullanılabilir Yedek Parça Kanıt Paketi Nasıl Oluşturulur?
ISO 19973-1:2015, pnömatik bileşenlerin güvenilirlik değerlendirmesi için genel prosedürler ve raporlama yöntemleri sunar (ISO 19973-1, 2015). Bakım yedeği tam bir güvenilirlik programı gerektirmez; ancak tam olarak neyin onaylandığını ve test edildiğini gösteren izlenebilir kanıt gerekir.
Şu kayıtları tek bir kontrollü pakette tutun:
- Revizyon durumlarıyla birlikte özgün ve onaylı yedek parça numaraları.
- Özgün isim plakası fotoğrafları ve makinedeki konum.
- Devre sembolü ile gerekli normal, komut verilen ve arıza durumları.
- Çapraz referansı onaylamak için kullanılan her değerin kaynağı ve revizyonu dâhil elektrik, pnömatik, mekanik ve çevresel verilerin karşılaştırma matrisi.
- Tedarikçi teknik resimleri, veri sayfaları, beyanları ve kurulum talimatları.
- Değişiklik gerçekten doğrudan takılabilir değilse adaptör veya kablolama çizimleri.
- İlk numune muayenesi ve makine denemesi sonuçları.
- Geçerliyse onaylı sapma, risk incelemesi ve yeniden test kapsamı.
- Kabul edilen yapılandırmanın referans numunesi veya kontrollü fotoğrafları.
- İncelenmemiş parça kodu ikamelerini yasaklayan satın alma notu.
Paketi makine malzeme listesine ve yedek parça kaydına bağlayın. Valf adalarında istasyon numarasını, basınç bölgesini, pilot kaynağını, fieldbus eşlemesini ve egzoz yapılandırmasını da saklayın. Modüler pnömatik devre çalışma sayfası daha geniş devre bağlamını sağlar.
Onayda üç sonuçtan biri belirtilmelidir: doğrudan takılabilir eşdeğer, kontrollü değişikliklerle onaylanmış yedek veya uyumlu değil. Bu ifade mekanik olarak uyan bir parçanın tam eşdeğer sanılmasını önler.
Solenoid Valf Uyumluluğu Hakkında SSS
ISO 5599-1'in güncelliği 2024'te onaylanırken ISO 15407-1, 18 mm ve 26 mm beş portlu montaj arayüzleriyle sınırlı kalmıştır (ISO 5599-1, 2001; ISO 15407-1, 2000). Bu standartlar fiziksel uyuma yardımcı olur; aşağıdaki sorular uygulamadaki diğer işlevsel kararları ele alır.
Daha yüksek basınç sınıfına sahip bir valf kullanabilir miyim?
Daha yüksek azami basınç sınıfı valfi kendiliğinden uyumlu hâle getirmez. Asgari çalışma ve pilot basınçlarını, debi kapasitesini, kaçağı, sürgü işlevini, sızdırmazlık malzemelerini, test basıncı belgelerini ve arıza konumunu doğrulayın. Daha geniş basınç aralığı için tasarlanan valf, makinenin normal çalışma noktasında yine farklı davranabilir.
Bobin için 24 V DC değerinin aynı olması yeterli midir?
Hayır. İzin verilen gerilim toleransını, sürekli ve ilk çekme gücünü, çalışma çevrimini, polariteyi, konnektörü, pin dizilimini, göstergeyi, aşırı gerilim bastırmayı, yalıtımı, topraklamayı ve PLC çıkış kapasitesini karşılaştırın. SMC'nin bazı 24 V DC SY çeşitleri için yayımladığı -%7 ile +%10 aralığı, katalog sınırının tamamının önemli olduğunu gösterir.
Cv değeri %10 içinde eşleşmek zorunda mı?
Evrensel bir %10 kuralı yoktur. Gerekli aktüatör hareketini ve izin verilen basınç kaybını belirleyin, ardından uyumlu referans koşullarında üretilmiş debi verilerini karşılaştırın. Bir katalog Cv, diğeri Kv veriyorsa önce katsayıyı aynı temele dönüştürün ve kararı tedarikçi eğrileriyle ve makine denemesiyle doğrulayın.
NPT ve BSP portları bir adaptörle bağlanabilir mi?
Mühendislik hesabıyla seçilmiş bir adaptör bağlantıyı mümkün kılabilir, ancak ortaya çıkan çözüm doğrudan takılabilir bir yedek değildir. Sızdırmazlık yöntemini, basınç sınıfını, debi kısıtlamasını, montaj boyunu, yönü, anahtar boşluğunu, boru yükünü, kaçak noktalarını ve servis erişimini inceleyin. Adaptörü kontrollü teknik resme ve malzeme listesine kaydedin.
Yedek parça ne zaman mühendislik değişikliği olarak ele alınmalıdır?
Kablolamayı, PLC yapılandırmasını, valf işlevini, pilot beslemeyi, debi veya zamanlamayı, manifold kanallarını, montaj donanımını, arıza durumunu, güvenlik işlevini, çevre sınıfını ya da kabul sınırlarını değiştiriyorsa mühendislik değişikliği olarak ele alın. Üretim onayından önce etkilenen tüm doğrulama ve geçerleme testlerini tekrarlayın.
Sonuç
ISO 6358-1'in 2026 değişikliği pnömatik debi testlerine ölçüm belirsizliği kılavuzu ekleyerek pratik bir kuralı pekiştirir: yedek parça kanıtlarında yalnızca sayılar değil, koşullar da bulunmalıdır (ISO 6358-1 Değişiklik 2, 2026). Tam yapılandırılmış valfi işlev, arayüz, performans ve doğrulama aşamalarından geçirerek onaylayın.
