如何排查故障中的氣動電磁閥
氣動電磁閥故障排查是把電氣指令問題與線圈、先導、閥體、氣路或致動器故障分開的過程。先從觀察到的症狀著手，再逐一測試邊界，不要只因氣缸停止運動就更換閥。
有效的診斷會依序證明四件事：控制輸出到達接頭、電磁線圈產生磁力、閥元件改變位置，以及壓縮空氣到達正確的致動器端口。喀噠聲只確認這條鏈的一部分，不能證明先導壓力足夠、閥芯行程完整、流量能力充足或氣缸出力足夠。
重點摘要
- 打開接頭或氣動管路前，依 OSHA 29 CFR 1910.147 實施危險能源控制。
- 在指令存在時測試電壓；只在線路隔離後測試電阻。
- 手動操作器能把電氣控制與部分氣動路徑分開診斷。
- 使用閥銘牌與資料表，不要套用通用電阻或電壓限值。
為什麼測試前必須隔離能源？
OSHA 29 CFR 1910.147 要求在相關維修前隔離危險電氣與氣動能源，並釋放、約束或以其他方式使儲存或殘餘能源處於安全狀態（OSHA，危險能源控制，存取於 2026 年）。接觸前應遵循廠區核准程序並驗證隔離。
故障排查可能包括失電與帶電量測，但兩者不是同一項工作。電阻與導通測試需要隔離線路；帶電電壓量測則需要合格人員、適當 PPE、額定值正確的儀表，以及廠區電氣安全作業程序。若無法提供這些控制措施，應停止並升級處理。
接觸閥前：
- 識別每一個電氣與氣動能源來源。
- 使機台處於安全機械狀態；需要時阻擋重力或彈簧驅動運動。
- 依廠區授權程序實施上鎖或掛牌。
- 隔離壓縮空氣供應，並排放受影響容積中的儲存壓力。
- 使用適當儀器確認電氣失電與氣動零壓力。
- 拆開氣管或移除操作器前，確認致動器不會意外運動。
不要依賴 PLC 輸出指示燈、閥 LED、關閉的手動閥或調壓器壓力表作為隔離證明。OSHA 明確要求確認已完成隔離與去能。只有在核准測試計畫允許迴路加壓，且人員遠離運動危害時，才可使用手動操作器。
從症狀開始，不要先拿備用閥

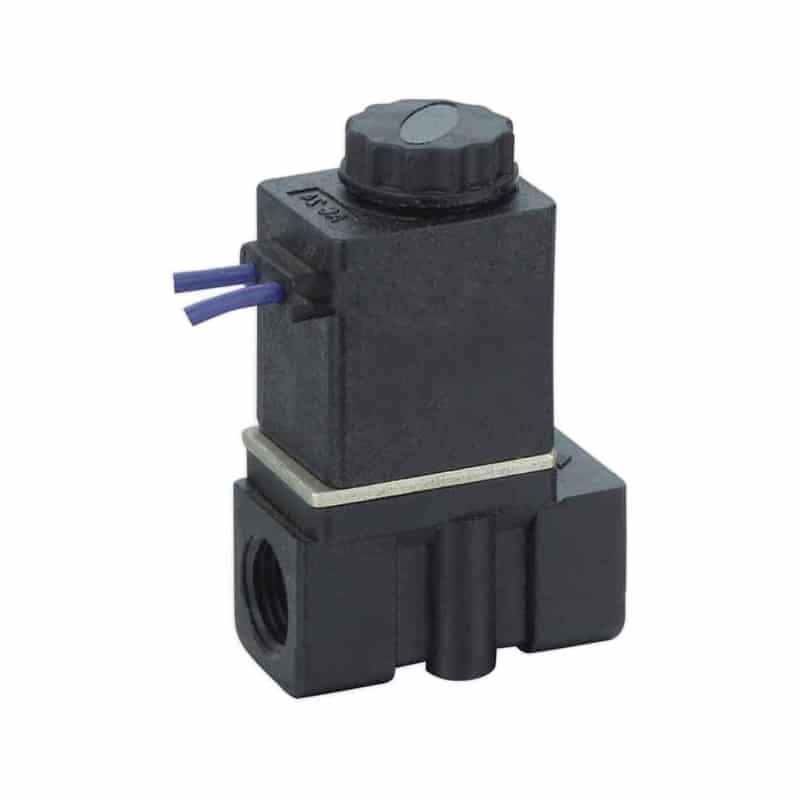

兩個 ASCO 範例說明閥類型為何重要：直動式 109 型號的空氣使用額定值為 0–15 bar，而先導式 551 型號規定 2–10 bar（ASCO 109，存取於 2026 年；ASCO 551，存取於 2026 年）。因此，相同症狀可能有不同原因。
使用症狀選擇下一個邊界測試：
| 觀察症狀 | 第一個測試邊界 | 可能分支 |
|---|---|---|
| LED 不亮且沒有喀噠聲 | 控制訊號與接頭 | PLC 輸出、保險絲、配線、共用線、接頭 |
| LED 亮但沒有喀噠聲 | 線圈電壓與線圈導通 | 電壓錯誤、線圈斷路、接頭接點、抑制模組 |
| 有喀噠聲但空氣不換向 | 先導壓力與閥機構 | 先導壓力過低、手動操作器、排氣堵塞、污染、閥芯卡住 |
| 空氣已換向但致動器不動 | 工作端口壓力與下游路徑 | 氣管、速度控制器、消音器、氣缸、負載、機械卡死 |
| 間歇運作或過熱 | 動態電壓、壓力、溫度與工作週期 | 連接鬆動、電壓下降、壓力下降、水分、線圈錯誤、環境 |
診斷單位不是「閥」，而是兩種狀態之間的邊界。分別證明接頭收到指令、操作器產生磁動作、閥端口壓力改變，以及致動器產生運動。每確認一個邊界，就能排除一整組可能原因。
閥功能也會改變預期結果。2/2 閥開啟或關閉一條路徑；3/2 閥讓一個工作端口在供氣與排氣之間切換；5/2 閥則交替切換兩個氣缸端口。判定路徑堵塞前，先確認端口圖與常態。相關指南說明氣動電磁閥如何引導壓縮空氣。
如果閥沒有發出喀噠聲怎麼辦？
一款 ASCO 本質安全 24 VDC 操作器規定 ±10% 供電公差與至少 28 mA 迴路電流，而一款 Festo 24 VDC 先導閥允許 ±25% 電壓波動（ASCO ISSC-MXX 說明，存取於 2026 年；Festo VMPA1 資料表，2025）。沒有喀噠聲時，先在指令期間量測線圈電壓，再隔離線路，依確切線圈資料測試導通。
從接頭開始。確認指令輸出、共用或回流導線、腳位配置、接頭是否就位、電纜狀況與任何中間繼電器。接頭 LED 亮起只能證明有部分電壓到達指示迴路，不能證明線圈在負載下得到正確電壓。
在指令條件下量測電壓
若廠區程序允許帶電測試，在輸出受指令控制時於線圈端子量測。將實測電壓、AC 頻率、極性要求與允許波動和閥文件比較。控制櫃中的公稱 24 VDC 電源，仍可能因輸出弱化、電纜損壞、高電阻接點或共用負載而在接頭處降壓。
DC 接頭可能包含續流二極體、LED 或極性敏感抑制模組。即使手持電表讀值看似合理，極性接反仍可能讓線圈不動作。AC 線圈需要指定電壓與頻率；不要因接頭可以安裝，就把 AC 線圈換成 DC 線圈，反之亦然。

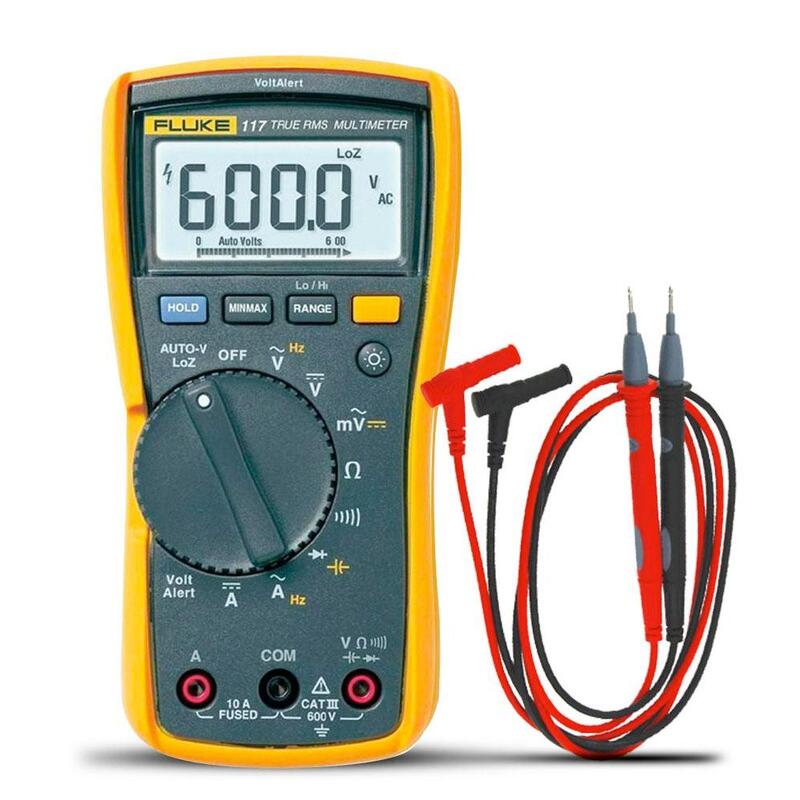

在斷電狀態測試導通與電阻
Fluke 指示技術人員應在線路失電，且元件與平行路徑隔離後進行導通測試（Fluke，導通測試指南，存取於 2026 年）。量測前，依製造商程序斷開線圈。
OL 或無限大讀值通常表示斷路，但低讀值不會自動證明線圈短路。先讓測試線短接並記錄其電阻。Fluke 表示良好測試線應約為 0.5 Ω 或以下，而部分導通功能可能在電阻高達 15 Ω 時仍發出蜂鳴（Fluke，測試線指南，存取於 2026 年）。
將線圈與其資料表，或相近溫度下相同的已知良品線圈比較。線圈電阻會隨溫度變化，而 AC 線圈運作取決於阻抗、頻率、柱塞位置、湧入與保持電流。通用的「10–200 Ω 正常」規則無法區分這些設計。
如果有喀噠聲但空氣不換向怎麼辦？
Festo VMPA1 先導控制閥規定 3–8 bar 先導壓力，並包含定位式或非定位式手動操作器（Festo VMPA1 資料表，2025）。若先導壓力缺失、過低或配管錯誤，線圈可能發出喀噠聲，但主級仍保持不動。
應在閥受指令時檢查其供氣，而不只檢查空壓機或調壓器。確認正確供氣端口、適用時的外部先導連接、排氣是否通暢，以及最低差壓。堵塞的消音器或排氣流道可能讓閥芯無法完成行程。
只在核准帶壓測試條件下使用手動操作器。Festo 把手動操作器描述為檢查閥或閥－致動器組合的試運轉輔助工具（Festo MPAL-VI 手冊，2017）。應審慎解讀結果：
| 手動操作器結果 | 可能含義 | 下一項檢查 |
|---|---|---|
| 閥換向且致動器動作 | 氣動路徑可以運作 | 線圈、接頭、指令電壓、突波抑制 |
| 操作器動作但閥不換向 | 主級或先導路徑故障 | 先導壓力、污染、機械卡滯 |
| 閥換向但致動器不動 | 故障位於下游 | 工作端口壓力、配管、流量控制、氣缸、負載 |
| 操作器無法正常推動 | 機械或組態問題 | 鎖定操作器狀態、操作器說明、閥損壞 |
不要強迫手動操作器，也不要拆解帶壓閥。隔離後，只能依製造商維護表允許的層級檢查。不正確重組可能改變磁路、損壞密封或使危險區域核准失效。
如果空氣已換向但致動器不動怎麼辦？
Festo MVH 5/2 先導閥列出 750 L/min 公稱流量、2–10 bar 工作壓力，以及開啟 20 ms、關閉 36 ms 的不同切換時間（Festo MVH 技術資料，存取於 2026 年）。閥換向只是致動器壓力、流量與出力鏈的一部分。
在指令期間量測兩個工作端口的壓力。如果閥出口改變，但氣缸端口沒有改變，應檢查氣管、快速接頭、流量控制器、單向閥與管件。如果壓力到達氣缸但運動沒有開始，則檢查負載、對準、機械止擋、導向卡滯、緩衝設定與必要出力。
檢查兩條排氣路徑。受污染或尺寸不足的消音器會讓氣缸變慢、妨礙建立完整差壓，或造成伸出與縮回行為不同。檢查排氣節流控制器的方向；裝反的單向流量控制器會限制供氣而不是排氣。
使用兩個壓力讀值，而不是一個猜測：運動期間的閥入口，以及啟用中的氣缸端口。入口壓力崩落表示問題在上游；入口穩定但出口偏弱，表示問題在閥或排氣邏輯；氣缸端口壓力正確卻不動，則指向致動器、負載或機械結構。
相關指南涵蓋氣缸故障隔離，以及電磁閥反應與機台運動之間的關係。
為什麼故障只會間歇出現？
ASCO 低功率操作器說明要求電氣負載維持在銘牌範圍內，並警告電磁線圈在正常運轉期間可能變熱（ASCO ISSC-MXX 說明，存取於 2026 年）。對間歇故障，應在故障循環期間擷取接頭電壓、入口或先導壓力與溫度；發熱本身不能證明故障。
間歇故障需要在故障循環期間量測。例如，記錄指令狀態、接頭電壓、閥入口壓力、相關端口壓力、線圈或環境溫度，以及事件時間。故障消失後才取得的靜態台架讀值可能顯示一切正常。
依序檢查以下模式：
- 升溫後故障：檢查環境溫度、工作週期額定值、線圈電壓、線圈零件編號、外殼與熱源。
- 機台同時動作時故障：檢查供氣壓力下降、共用歧管容量、輸出模組負載與共用回流配線。
- 振動時故障：檢查接頭固定、電纜拉力緩解、端子扭矩、受損導線與間歇性測試線。
- 沖洗或冷凝後故障：檢查指定外殼防護等級、接頭密封、電纜入口、水分、腐蝕與空氣品質。
- 緩慢釋放：檢查抑制元件、殘磁、閥芯摩擦、排氣限制，以及線圈電感與釋放時間專門指南。
不要用水或溶劑冷卻高溫線圈，也不要憑觸摸認定高溫連續工作線圈故障。應使用製造商的溫度與外殼限值、按要求保護可接近的高溫表面，並以正確電壓、頻率、瓦數及核准的操作器更換不匹配零件。
維修還是更換
ASCO 指出維護時間取決於介質與使用條件，建議依此定期清潔，並要求在損壞時完整更換電磁線圈（ASCO EF 維護說明，存取於 2026 年）。通用的維修成本達 60–70% 就更換門檻不是工程測試。
只有在製造商提供允許程序，且故障屬於該程序範圍內時才維修，例如更換指定線圈、接頭、密封套件或核准磨耗元件。訂購零件前，記錄原始型號、閥功能、電壓、頻率、瓦數、壓力範圍、孔口或流量額定值、密封材質、端口介面與核准標誌。
在下列情況更換完整閥或操作器：
- 閥體、電樞管、閥芯孔、線圈外殼、螺紋或密封面受損。
- 正確電壓與壓力已存在，但核准清潔或維修程序無法恢復可重複運作。
- 所需線圈、密封套件或內部零件無法取得，或不允許現場更換。
- 危險區域或安全功能在維修後會失去認證或可追溯性。
- 反覆故障顯示磨耗，而且無法確認仍在規格內。
- 替換型號無法符合原始功能、流量、壓力、接頭或環境要求。
替換專案請使用詳細的 OEM 電磁閥相容性檢查表。外觀相似的閥仍可能具有不同常態、先導配置、腳位、壓力範圍或排氣行為。
哪些預防檢查可減少重複故障？
一款 Festo 閥允許潤滑運轉，但一旦開始就必須維持潤滑；另一款 Festo 先導閥則規定不能潤滑運轉（Festo MVH，存取於 2026 年；Festo VMPA1，2025）。遵循型號專屬的潤滑與空氣品質限制，並記錄動態電壓與壓力基準，就能防止重複故障。
維護間隔應依風險與觀察狀態制定，而不是通用每月或每季排程。沖洗環境中的高循環閥，需要不同於受保護且每天只換向兩次之閥的檢查。應遵循機台風險評估與閥製造商規定的維護條件。
系統正常時就記錄基準量測：負載下接頭電壓、運動期間閥入口壓力、工作端口壓力、行程時間、環境溫度，以及聲音或振動註記。如此故障排查就能與已知良好行為比較，而不是爭論溫熱線圈或緩慢氣缸是否「看起來正常」。
使用狀態式檢查表：
| 條件 | 預防檢查 | 應記錄的證據 |
|---|---|---|
| 高循環次數 | 反應趨勢與洩漏 | 循環次數、指令到壓力時間、可聽見的排氣洩漏 |
| 沖洗或高濕度區域 | 接頭與外殼密封 | 水分、腐蝕、密封狀況、電纜入口 |
| 共用歧管 | 動態壓力與電氣負載 | 同時換向時入口壓力、輸出電流 |
| 曾有空氣污染 | 過濾器狀況與閥症狀 | 差壓、排水器狀況、碎屑發現 |
| 振動 | 接頭與電纜固定 | 緊固件狀況、拉力緩解、間歇電壓 |
| 關鍵備品 | 相容性與儲存審查 | 型號、電壓、功能、密封、壓力、效期控制 |
記錄故障邊界與矯正措施。「已更換閥」不是根本原因。「三個輸出通電時，24 VDC 指令在接頭處降到 16 V」，或「夾緊動作期間，先導入口低於該型號最低值」，才能讓維護團隊採取預防措施。
常見問題
Fluke 指出，依儀表不同，導通蜂鳴器可能在 0 至 50 Ω 之間發出聲音；Festo 範例則顯示依確切閥型不同，允許電壓波動可能為 ±10% 或 ±25%（Fluke，存取於 2026 年；Festo MVH，存取於 2026 年；Festo VMPA1，2025）。應以型號專屬資料為準。
如何判斷氣動電磁閥線圈是否斷路？
依核准隔離程序操作，按說明斷開線圈並確認迴路失電，再量測隔離線圈兩端電阻。OL 讀值通常表示斷路；任何有限電阻都應與確切線圈資料或相近溫度下的相同良品線圈比較。
聽到喀噠聲就能證明電磁閥正常嗎？
不能。喀噠聲只表示電磁操作器內發生運動，不能證明先導級壓力足夠、主閥芯完成行程、預期端口壓力已改變，或下游致動器能運動。應在核准測試條件下檢查端口壓力與手動操作器行為。
先導式閥為什麼會發出喀噠聲卻不通氣？
檢查型號的最低先導或差壓、供氣端口配置、外部先導連接、排氣路徑、手動操作器與閥芯狀況。先導式閥需要氣動能源換向主級。直動式閥可能可從零差壓運作，但不能把這點套用到先導設計。
氣動電磁線圈摸起來應該很熱嗎？
部分連續工作線圈在正常運轉時會變熱，因此觸摸不能作為合格判斷。請將電壓、頻率、工作週期、環境溫度、線圈零件編號、外殼與實測溫度和製造商限值比較；保護可接近的高溫表面，絕不要用水或溶劑冷卻通電中的操作器。
何時應更換整個電磁閥？
當閥體或操作器受損、核准維修無法恢復可重複換向、必要零件無法取得，或維修會損害認證或可追溯性時，應整體更換。OEM 替換要比對閥功能、常態、電壓、壓力範圍、先導方式、流量、密封、端口介面與接頭腳位。
來源與擷取註記
OSHA，危險能源控制，29 CFR 1910.147，電氣與氣動能源隔離、儲能控制及驗證要求。擷取於 2026-07-11。
Fluke，如何測試導通，失電導通測試程序。擷取於 2026-07-11。
Fluke，如何測試萬用表測試線，測試線電阻與導通蜂鳴注意事項。擷取於 2026-07-11。
ASCO，ISSC-MXX 安裝與維護說明，銘牌限值、24 VDC 範例、迴路電流要求、發熱、隔離與清潔注意事項。擷取於 2026-07-11。
ASCO，EF 電磁線圈安裝與維護說明，依狀態維護與更換指引。擷取於 2026-07-11。
ASCO 109 產品資料，直動式 24 VDC 閥與 0–15 bar 空氣壓力範例。擷取於 2026-07-11。
ASCO 551 產品資料，先導式閥與 2–10 bar 空氣壓力範例。擷取於 2026-07-11。
Festo VMPA1 資料表，先導壓力、電壓波動、手動操作器、空氣品質與非潤滑運轉限制。發布於 2025-02-14；擷取於 2026-07-11。
Festo MVH 產品資料，流量、壓力、切換時間、電壓波動與潤滑條件。擷取於 2026-07-11。
Festo MPAL-VI 手冊，手動操作器用途與閥－致動器試運轉背景。發布於 2017-07；擷取於 2026-07-11。
AutomationDirect，了解氣動閥端口與通路，供氣、工作與排氣端口背景。擷取於 2026-07-11。
