Le diagnostic d'une électrovanne pneumatique consiste à distinguer un problème de commande électrique d'un défaut de bobine, de pilotage, de corps de vanne, de circuit d'air ou d'actionneur. Partez du symptôme observé, puis contrôlez une frontière fonctionnelle à la fois au lieu de remplacer la vanne simplement parce qu'un vérin ne bouge plus.
Un diagnostic probant valide quatre événements dans l'ordre: la sortie de commande atteint le connecteur, le solénoïde produit une force magnétique, l'organe de distribution change de position et l'air comprimé arrive au bon orifice de l'actionneur. Un déclic ne confirme qu'une partie de cette chaîne. Il ne prouve ni une pression de pilotage suffisante, ni la course complète du tiroir, ni la capacité de débit, ni l'effort du vérin.
Points essentiels
- Appliquez les mesures de maîtrise des énergies dangereuses prévues par la norme OSHA 29 CFR 1910.147 avant d'ouvrir un connecteur ou une conduite pneumatique.
- Mesurez la tension pendant la commande; ne mesurez la résistance que sur un circuit isolé.
- La commande manuelle permet de dissocier la commande électrique d'une partie du circuit pneumatique.
- Référez-vous à la plaque signalétique et à la fiche technique de la vanne, et non à des limites universelles de résistance ou de tension.
Pourquoi faut-il isoler les énergies avant les essais ?
La norme OSHA 29 CFR 1910.147 exige d'isoler les énergies électrique et pneumatique dangereuses avant les interventions concernées, et de dissiper, bloquer ou neutraliser toute énergie accumulée ou résiduelle (OSHA, maîtrise des énergies dangereuses, consulté en 2026). Respectez la procédure approuvée du site et vérifiez l'isolement avant tout contact.
Le diagnostic peut comporter des mesures hors tension et sous tension, mais il ne s'agit pas de la même opération. Les essais de résistance et de continuité exigent un circuit isolé. Les mesures de tension sous tension requièrent du personnel qualifié, des EPI adaptés, un appareil de mesure correctement dimensionné et la procédure de travail électrique en sécurité du site. En l'absence de ces mesures, interrompez l'essai et faites appel au responsable compétent.
Avant de toucher la vanne:
- Identifiez toutes les sources d'énergie électrique et pneumatique.
- Placez la machine dans un état mécanique sûr; bloquez les mouvements dus à la gravité ou aux ressorts si nécessaire.
- Appliquez la consignation selon la procédure autorisée du site.
- Isolez l'alimentation en air comprimé et purgez la pression accumulée dans le volume concerné.
- Vérifiez l'absence de tension électrique et de pression pneumatique avec des instruments appropriés.
- Assurez-vous que l'actionneur ne peut pas se déplacer inopinément avant de débrancher un tube ou de déposer l'opérateur.
Ne considérez pas le voyant d'une sortie API, la LED de la vanne, un robinet manuel fermé ou le manomètre du régulateur comme une preuve d'isolement. L'OSHA exige explicitement de vérifier que l'isolement et la mise hors énergie ont bien été réalisés. La commande manuelle ne doit être utilisée que si le plan d'essai approuvé autorise la mise sous pression du circuit et si le personnel se tient hors des zones de mouvement dangereuses.
Partez du symptôme, pas de la vanne de rechange
Deux exemples ASCO montrent pourquoi le type de vanne est déterminant: un modèle 109 à action directe est prévu pour l'air de 0 à 15 bar, tandis qu'un modèle 551 piloté spécifie 2 à 10 bar (ASCO 109, consulté en 2026; ASCO 551, consulté en 2026). Un même symptôme peut donc avoir des causes différentes.
Utilisez le symptôme pour choisir la prochaine frontière à contrôler:
| Symptôme observé | Première frontière à contrôler | Causes possibles |
|---|---|---|
| Pas de LED ni de déclic | Signal de commande et connecteur | Sortie API, fusible, câblage, commun, connecteur |
| LED allumée, mais aucun déclic | Tension et continuité de la bobine | Tension incorrecte, bobine coupée, contact du connecteur, module d'antiparasitage |
| Déclic, mais aucune commutation d'air | Pression pilote et mécanisme de la vanne | Pression pilote faible, commande manuelle, échappement obstrué, contamination, tiroir grippé |
| L'air commute, mais l'actionneur ne bouge pas | Pression à l'orifice d'utilisation et circuit aval | Tube, régulateur de débit, silencieux, vérin, charge, blocage mécanique |
| Fonctionnement intermittent ou échauffement excessif | Tension, pression, température et facteur de marche en dynamique | Connexion desserrée, chute de tension ou de pression, humidité, bobine incorrecte, environnement |
L'unité de diagnostic n'est pas « la vanne », mais la frontière entre deux états. Validez la commande au connecteur, l'action magnétique dans l'opérateur, la variation de pression à l'orifice de la vanne et le mouvement de l'actionneur. Chaque frontière confirmée élimine tout un groupe de causes possibles.

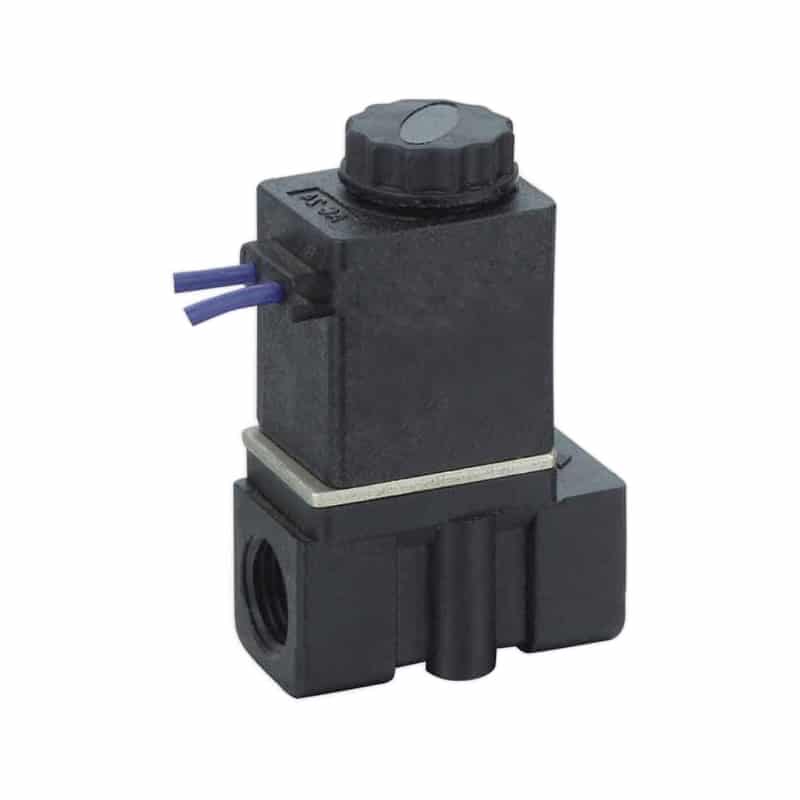

La fonction de la vanne modifie également le résultat attendu. Une vanne 2/2 ouvre ou ferme un circuit. Une vanne 3/2 commute un orifice d'utilisation entre l'alimentation et l'échappement. Une vanne 5/2 alimente alternativement les deux chambres d'un vérin. Vérifiez le schéma des orifices et l'état normal avant de conclure qu'un passage est obstrué. Le guide complémentaire explique comment les électrovannes pneumatiques distribuent l'air comprimé.
Que faire si la vanne ne produit aucun déclic ?
Un opérateur ASCO 24 VCC à sécurité intrinsèque spécifie une tolérance d'alimentation de ±10 % et un courant de boucle minimal de 28 mA, tandis qu'une vanne pilote Festo 24 VCC accepte une fluctuation de tension de ±25 % (instructions ASCO ISSC-MXX, consultées en 2026; fiche technique Festo VMPA1, 2025). En l'absence de déclic, mesurez la tension de la bobine pendant la commande, isolez le circuit, puis contrôlez la continuité selon les données exactes de la bobine.
Commencez au connecteur. Vérifiez la sortie commandée, le conducteur commun ou de retour, le brochage, l'enfichage du connecteur, l'état du câble et tout relais intermédiaire. Une LED allumée sur le connecteur prouve qu'une certaine tension atteint le circuit du voyant; elle ne prouve pas que la bobine reçoit la bonne tension en charge.
Mesurez la tension pendant la commande
Si la procédure du site autorise les essais sous tension, mesurez aux bornes de la bobine pendant que la sortie est commandée. Comparez la tension mesurée, la fréquence en courant alternatif, les exigences de polarité et la fluctuation admissible avec la documentation de la vanne. Une alimentation nominale de 24 VCC dans l'armoire peut chuter au connecteur en raison d'une sortie faible, d'un câble endommagé, d'un contact résistif ou d'une charge partagée.
Les connecteurs CC peuvent intégrer une diode de roue libre, une LED ou un module d'antiparasitage polarisé. Une polarité inversée peut empêcher l'activation de la bobine même si la tension affichée par un multimètre portable paraît correcte. Les bobines CA exigent la tension et la fréquence indiquées. Ne remplacez pas une bobine CA par une bobine CC, ni l'inverse, au seul motif que le connecteur est compatible.

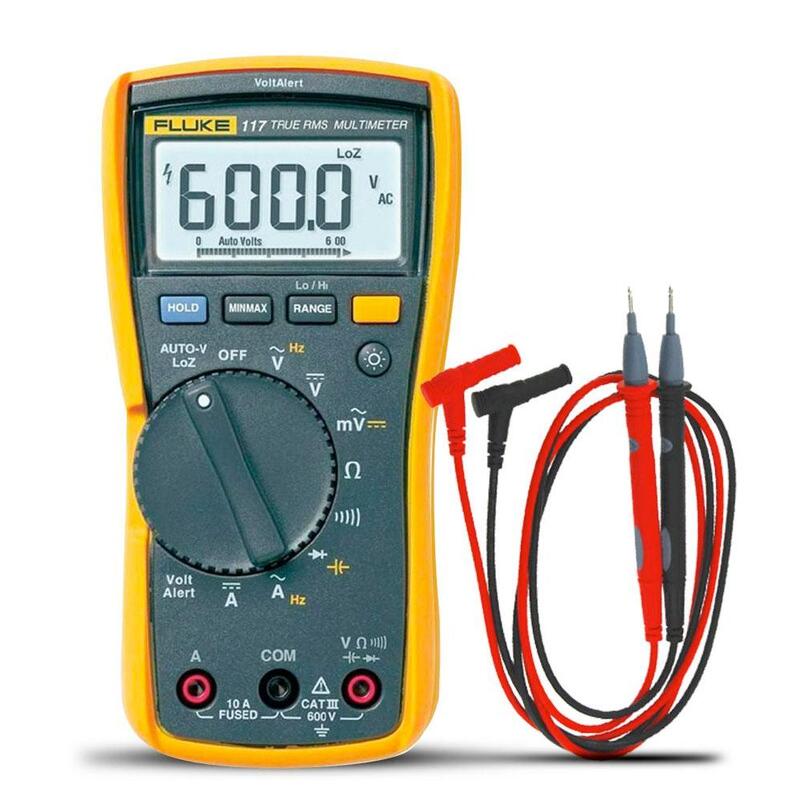

Contrôlez la continuité et la résistance hors tension
Fluke demande d'effectuer les essais de continuité circuit hors tension et composant isolé des chemins parallèles (Fluke, guide des essais de continuité, consulté en 2026). Débranchez la bobine conformément à la procédure du fabricant avant de la mesurer.
Une indication OL ou infinie signale généralement un circuit ouvert, mais une faible valeur ne prouve pas automatiquement que la bobine est en court-circuit. Mettez d'abord les pointes de touche en contact et relevez leur résistance. Selon Fluke, de bons cordons doivent afficher environ 0,5 Ω ou moins, tandis que certaines fonctions de continuité peuvent émettre un signal jusqu'à 15 Ω (Fluke, guide des cordons de mesure, consulté en 2026).
Comparez la bobine à sa fiche technique ou à une bobine identique réputée bonne et à une température similaire. La résistance varie avec la température; le fonctionnement d'une bobine CA dépend aussi de l'impédance, de la fréquence, de la position du noyau plongeur, du courant d'appel et du courant de maintien. Une règle universelle affirmant que « 10 à 200 Ω est normal » ne permet pas de distinguer ces conceptions.
Que faire si elle produit un déclic sans commuter l'air ?
Une vanne Festo VMPA1 pilotée spécifie une pression de pilotage de 3 à 8 bar et comporte des commandes manuelles à accrochage ou momentanées (fiche technique Festo VMPA1, 2025). La bobine peut produire un déclic tandis que l'étage principal reste immobile si la pression pilote est absente, insuffisante ou mal raccordée.
Contrôlez l'alimentation au niveau de la vanne pendant la commande, pas seulement au compresseur ou au régulateur. Vérifiez le bon orifice d'alimentation, le raccordement du pilotage externe le cas échéant, la disponibilité de l'échappement et la pression différentielle minimale. Un silencieux ou un canal d'échappement obstrué peut empêcher le tiroir d'achever sa course.
N'utilisez la commande manuelle que dans les conditions d'essai sous pression approuvées. Festo la décrit comme une aide à la mise en service permettant de contrôler la vanne ou l'ensemble vanne-actionneur (manuel Festo MPAL-VI, 2017). Interprétez soigneusement le résultat:
| Résultat de la commande manuelle | Interprétation probable | Contrôle suivant |
|---|---|---|
| La vanne commute et l'actionneur se déplace | Le circuit pneumatique peut fonctionner | Bobine, connecteur, tension de commande, antiparasitage |
| La commande bouge, mais la vanne ne commute pas | Défaut de l'étage principal ou du circuit pilote | Pression pilote, contamination, grippage mécanique |
| La vanne commute, mais l'actionneur ne bouge pas | Le défaut se situe en aval | Pression à l'orifice d'utilisation, tubes, régulateurs de débit, vérin, charge |
| La commande ne se manoeuvre pas normalement | Problème mécanique ou de configuration | État du verrouillage, instructions de l'opérateur, vanne endommagée |
Ne forcez pas la commande manuelle et ne démontez jamais une vanne sous pression. Après isolement, ne procédez qu'aux inspections autorisées par la notice de maintenance du fabricant. Un remontage incorrect peut modifier le circuit magnétique, endommager les joints ou invalider l'homologation pour atmosphère dangereuse.
Que faire si l'air commute, mais que l'actionneur ne bouge pas ?
Une vanne pilote Festo MVH 5/2 annonce un débit nominal de 750 L/min, une pression de service de 2 à 10 bar et des temps de commutation distincts de 20 ms à l'enclenchement et 36 ms au déclenchement (caractéristiques techniques Festo MVH, consultées en 2026). La commutation de la vanne n'est qu'un maillon de la chaîne de pression, de débit et d'effort de l'actionneur.
Mesurez la pression aux deux orifices d'utilisation pendant la commande. Si la sortie de la vanne change d'état mais pas l'orifice du vérin, inspectez les tubes, raccords rapides, régulateurs de débit, clapets antiretour et raccords. Si la pression atteint le vérin sans déclencher le mouvement, contrôlez la charge, l'alignement, les butées mécaniques, le grippage des guidages, les réglages d'amortissement et l'effort nécessaire.
Inspectez les deux circuits d'échappement. Un silencieux contaminé ou sous-dimensionné peut ralentir le vérin, empêcher l'établissement de la pleine pression différentielle ou provoquer des comportements différents en sortie et en rentrée. Vérifiez le sens du régulateur à l'échappement: monté à l'envers, un régulateur unidirectionnel peut étrangler l'alimentation au lieu de l'échappement.
Utilisez deux mesures de pression plutôt qu'une supposition: la pression à l'entrée de la vanne pendant le mouvement et celle de la chambre active du vérin. Une chute à l'entrée désigne l'amont. Une entrée stable avec une sortie faible désigne la vanne ou la logique d'échappement. Une pression correcte au vérin sans mouvement désigne l'actionneur, la charge ou la mécanique.
Des guides connexes traitent de l'isolement des défauts des vérins pneumatiques et du rapport entre la réponse de l'électrovanne et le mouvement de la machine.
Pourquoi le défaut n'apparaît-il que par intermittence ?
Les instructions ASCO relatives à l'opérateur basse puissance exigent que la charge électrique reste dans la plage de la plaque signalétique et signalent que le solénoïde peut chauffer en fonctionnement normal (instructions ASCO ISSC-MXX, consultées en 2026). Pour un défaut intermittent, enregistrez la tension au connecteur, la pression d'entrée ou de pilotage et la température pendant le cycle défaillant; la chaleur seule ne prouve pas une panne.
Les défauts intermittents exigent des mesures au moment où ils se produisent. Consignez notamment l'état commandé, la tension au connecteur, la pression d'entrée de la vanne, la pression de l'orifice concerné, la température de la bobine ou ambiante et l'heure de l'événement. Une mesure statique sur établi après disparition du défaut peut ne révéler aucune anomalie.
Examinez les cas suivants:
- Panne après échauffement: contrôlez la température ambiante, le facteur de marche, la tension et la référence de la bobine, l'enveloppe et les sources de chaleur.
- Panne pendant des mouvements simultanés de la machine: contrôlez la chute de pression d'alimentation, la capacité du distributeur commun, la charge du module de sorties et le câblage du retour commun.
- Panne sous vibrations: inspectez le maintien du connecteur, la décharge de traction du câble, le serrage des bornes, les conducteurs endommagés et les cordons de mesure intermittents.
- Panne après lavage ou condensation: contrôlez l'indice de protection spécifié, le joint du connecteur, l'entrée de câble, l'humidité, la corrosion et la qualité de l'air.
- Retombée lente: contrôlez les composants d'antiparasitage, le magnétisme rémanent, le frottement du tiroir, la restriction à l'échappement et les indications distinctes sur l'inductance de la bobine et le temps de relâchement.
Ne refroidissez jamais une bobine chaude avec de l'eau ou un solvant. Ne concluez pas au toucher qu'une bobine chaude à service continu est défectueuse. Respectez les limites de température et d'enveloppe du fabricant, protégez les surfaces chaudes accessibles si nécessaire et remplacez tout opérateur inadapté par un modèle présentant la tension, la fréquence, la puissance et l'homologation requises.
Réparer ou remplacer
ASCO précise que la périodicité de maintenance dépend du fluide et des conditions de service, recommande un nettoyage périodique sur cette base et prescrit le remplacement complet du solénoïde en présence de dommages (instructions de maintenance ASCO EF, consultées en 2026). Un seuil universel de 60 à 70 % du coût de remplacement ne constitue pas un critère technique.
Ne réparez que si le fabricant prévoit une procédure autorisée et si la panne entre dans son champ d'application. Il peut s'agir du remplacement de la bobine spécifiée, du connecteur, d'un jeu de joints ou de pièces d'usure approuvées. Avant de commander, relevez le modèle d'origine, la fonction de la vanne, la tension, la fréquence, la puissance, la plage de pression, l'orifice ou le débit nominal, le matériau des joints, l'interface des orifices et les marquages d'homologation.
Remplacez la vanne ou l'opérateur complet lorsque:
- Le corps, le tube d'armature, l'alésage du tiroir, l'enveloppe de la bobine, les filetages ou les surfaces d'étanchéité sont endommagés.
- La tension et la pression sont correctes, mais la procédure approuvée de nettoyage ou d'entretien ne rétablit pas un fonctionnement répétable.
- La bobine, le jeu de joints ou les pièces internes nécessaires sont indisponibles ou non autorisés pour un remplacement sur site.
- Une réparation ferait perdre la certification ou la traçabilité d'une fonction de sécurité ou destinée à une zone dangereuse.
- Des pannes répétées révèlent une usure qui ne peut plus être vérifiée dans les tolérances.
- Le modèle de remplacement ne peut pas reproduire la fonction, le débit, la pression, le connecteur ou les exigences environnementales de l'original.
Pour un projet de remplacement, utilisez la liste de contrôle détaillée de compatibilité d'une électrovanne de remplacement OEM. Une vanne visuellement similaire peut présenter un état normal, un pilotage, un brochage, une plage de pression ou un comportement d'échappement différents.
Quels contrôles préventifs réduisent les pannes répétées ?
Une vanne Festo n'autorise le fonctionnement lubrifié que si la lubrification est ensuite maintenue, tandis qu'une autre vanne pilote Festo exclut toute lubrification (Festo MVH, consulté en 2026; Festo VMPA1, 2025). Pour éviter les récidives, respectez les limites propres au modèle concernant la lubrification et la qualité de l'air, puis consignez des valeurs de référence de tension et de pression en dynamique.
Définissez la périodicité de maintenance selon le risque et l'état observé, et non selon un calendrier mensuel ou trimestriel générique. Une vanne à cadence élevée en zone de lavage exige des contrôles différents de ceux d'une vanne protégée qui commute deux fois par jour. Respectez l'analyse des risques de la machine et les conditions de maintenance indiquées par le fabricant.
Relevez les valeurs de référence lorsque le système fonctionne correctement: tension en charge au connecteur, pression à l'entrée de la vanne pendant le mouvement, pression à l'orifice d'utilisation, temps de course, température ambiante et observations sonores ou vibratoires. Le diagnostic devient alors une comparaison avec un comportement reconnu conforme, plutôt qu'un débat sur le caractère « normal » d'une bobine chaude ou d'un vérin lent.
Utilisez une liste de contrôle fondée sur les conditions:
| Condition | Contrôle préventif | Données à consigner |
|---|---|---|
| Nombre de cycles élevé | Évolution du temps de réponse et fuites | Nombre de cycles, délai commande-pression, fuite audible à l'échappement |
| Zone humide ou soumise au lavage | Étanchéité du connecteur et de l'enveloppe | Humidité, corrosion, état des joints, entrée de câble |
| Distributeur commun | Pression dynamique et charge électrique | Pression d'entrée pendant les commutations simultanées, courant de sortie |
| Antécédents d'air contaminé | État du filtre et symptômes de la vanne | Pression différentielle, état de la purge, débris constatés |
| Vibrations | Maintien du connecteur et du câble | État des fixations, décharge de traction, tension intermittente |
| Pièce de rechange critique | Contrôle de compatibilité et de stockage | Modèle, tension, fonction, joints, pression, gestion des péremptions |
Documentez la frontière défaillante et l'action corrective. « Vanne remplacée » n'est pas une cause racine. « La commande 24 VCC chutait à 16 V au connecteur lorsque trois sorties étaient activées » ou « la pression d'entrée pilote passait sous le minimum du modèle pendant le mouvement de serrage » fournit à l'équipe de maintenance une cause qu'elle peut prévenir.
FAQ
Fluke indique que, selon l'appareil, l'avertisseur de continuité peut réagir entre 0 et 50 Ω, tandis que les exemples Festo admettent des fluctuations de tension de ±10 % ou ±25 % selon la vanne exacte (Fluke, consulté en 2026; Festo MVH, consulté en 2026; Festo VMPA1, 2025). Les données propres au modèle font foi.
Comment savoir si la bobine d'une électrovanne pneumatique est coupée ?
Suivez la procédure d'isolement approuvée, débranchez la bobine selon les instructions, vérifiez l'absence de tension, puis mesurez la résistance de la bobine isolée. Une indication OL signale généralement un circuit ouvert. Comparez toute valeur finie aux données exactes de la bobine ou à une bobine identique réputée bonne et à une température similaire.
Un déclic prouve-t-il que l'électrovanne fonctionne ?
Non. Un déclic indique un mouvement dans l'opérateur électromagnétique, mais ne prouve pas que l'étage pilote dispose d'une pression suffisante, que le tiroir principal a achevé sa course, que la pression a changé à l'orifice attendu ou que l'actionneur aval peut se déplacer. Contrôlez la pression aux orifices et le comportement de la commande manuelle dans des conditions d'essai approuvées.
Pourquoi une vanne pilotée produit-elle un déclic sans laisser passer l'air ?
Contrôlez la pression pilote ou différentielle minimale du modèle, l'affectation de l'orifice d'alimentation, le raccordement du pilotage externe, le circuit d'échappement, la commande manuelle et l'état du tiroir. Les vannes pilotées ont besoin d'énergie pneumatique pour commuter l'étage principal. Une vanne à action directe peut fonctionner sans pression différentielle, mais cela ne peut pas être supposé pour un modèle piloté.
Une bobine d'électrovanne pneumatique doit-elle être chaude ?
Certaines bobines à service continu chauffent en fonctionnement normal; le toucher n'est donc pas un critère de conformité. Comparez la tension, la fréquence, le facteur de marche, la température ambiante, la référence de bobine, l'enveloppe et la température mesurée aux limites du fabricant. Protégez les surfaces chaudes accessibles et ne refroidissez jamais un opérateur sous tension avec de l'eau ou un solvant.
Quand faut-il remplacer l'électrovanne complète ?
Remplacez-la si le corps ou l'opérateur est endommagé, si l'entretien autorisé ne rétablit pas une commutation répétable, si les pièces requises sont indisponibles ou si la réparation compromettrait la certification ou la traçabilité. Pour un remplacement OEM, faites correspondre la fonction, l'état normal, la tension, la plage de pression, le mode de pilotage, le débit, les joints, l'interface des orifices et le brochage du connecteur.
Sources et notes de consultation
OSHA, Maîtrise des énergies dangereuses, 29 CFR 1910.147, exigences relatives à l'isolement des énergies électrique et pneumatique, à la maîtrise de l'énergie accumulée et à la vérification. Consulté le 11 juillet 2026.
Fluke, Comment effectuer un test de continuité, procédure d'essai de continuité hors tension. Consulté le 11 juillet 2026.
Fluke, Comment contrôler les cordons d'un multimètre, précautions concernant la résistance des cordons et l'avertisseur de continuité. Consulté le 11 juillet 2026.
ASCO, Instructions d'installation et de maintenance ISSC-MXX, limites de la plaque signalétique, exemple 24 VCC, courant de boucle requis et précautions relatives à la chaleur, à l'isolement et au nettoyage. Consulté le 11 juillet 2026.
ASCO, Instructions d'installation et de maintenance du solénoïde EF, recommandations de maintenance et de remplacement selon les conditions. Consulté le 11 juillet 2026.
Données produit ASCO 109, exemple de vanne 24 VCC à action directe et de plage de pression d'air de 0 à 15 bar. Consulté le 11 juillet 2026.
Données produit ASCO 551, exemple de vanne pilotée et de plage de pression d'air de 2 à 10 bar. Consulté le 11 juillet 2026.
Fiche technique Festo VMPA1, pression pilote, fluctuation de tension, commande manuelle, qualité de l'air et limites de fonctionnement sans lubrification. Publiée le 14 février 2025; consultée le 11 juillet 2026.
Données produit Festo MVH, débit, pression, temps de commutation, fluctuation de tension et conditions de lubrification. Consulté le 11 juillet 2026.
Manuel Festo MPAL-VI, rôle de la commande manuelle et contexte de mise en service de l'ensemble vanne-actionneur. Publié en juillet 2017; consulté le 11 juillet 2026.
AutomationDirect, Comprendre les orifices et les voies des distributeurs pneumatiques, contexte des orifices d'alimentation, d'utilisation et d'échappement. Consulté le 11 juillet 2026.
