ISO 8573-1 標準如何徹底改善工廠壓縮空氣品質管理？
ISO 8573-1 壓縮空氣品質管理，將籠統的「潔淨乾燥空氣」轉換成指定位置可量測的粒子、水分與油分限值。唯有每項要求都明確指定負責人、採樣點、檢測方法、驗收紀錄及應變計畫，這套標準才真正發揮作用。只指定一款過濾器，並不等於建立了空氣品質管理制度。
管理工作必須從實際使用點開始。空氣在空壓機房乾燥機出口可能達標，到了遠端機台卻可能因潮濕配管、鏽蝕支管、飽和濾芯、油蒸氣或維修碎屑而不合格。應將等級代碼視為針對特定位置與運轉條件所訂的性能契約。
重點摘要
- ISO 8573-1 分別針對粒子、水分與油分訂定三項獨立的純度等級。
- Class 0 沒有通用數值限值，規格必須明訂比 Class 1 更嚴格的要求。
- 驗證時必須採用相關 ISO 8573 檢測方法、具代表性的採樣方式，並保留約定使用點的紀錄。
ISO 8573-1 空氣品質規格是針對明確壓縮空氣位置，以書面訂定的粒子：水分：油分目標。
採樣點是擷取空氣進行檢測的實體接口，檢測時須記錄壓力、溫度、流量及運轉條件。
驗收邊界是工廠、供應商或製程負責人約定必須符合空氣品質要求的位置與條件。
ISO 8573-1 在工廠管理制度中管控哪些項目？
ISO 將 ISO 8573-1:2010 列為 9 頁的標準，涵蓋粒子、水分與油分三大污染物類別。無論空氣規格或量測位置設於何處均可適用；2010 年版目前仍為現行版本，並已有修訂計畫（ISO 8573-1，2010）。
這項適用範圍改變了工廠討論空氣品質的方式。ISO 8573-1 本身不會認證某台空壓機、過濾器、乾燥機或整座工廠，而是提供可套用於壓縮空氣系統指定位置的分類。等級可以表示設計要求、設備出口性能或實測結果，但三者代表的主張並不相同。
簡寫通常依粒子：水分：油分的順序排列，每個位置分別取自不同表格。因此，「九種純度等級」或在三位代碼中每一位都使用 Class 9 的說法容易造成問題，因為各污染物可用的等級列與限值並不相同。
| 等級代碼位置 | 主要特性 | 工廠必須定義的內容 |
|---|---|---|
| 第一位 | 固體粒子 | 依粒徑範圍計數或以質量濃度表示，並指定檢測方法 |
| 第二位 | 水分 | 壓力露點或液態水濃度，並註明運轉條件 |
| 第三位 | 總油含量 | 依所選等級及方法涵蓋液態油、油霧與油蒸氣 |
ISO 也列出氣態與微生物污染。即使採購與維護主要使用常見的三位代碼，這些風險在製程用氣中仍可能十分重要。
若要先全面了解標準與處理設備，請參閱既有的氣動系統 ISO 空氣品質標準指南。本文著重於等級選定後，工廠應如何管理並驗證要求。
沒有指定位置的等級代碼，並不是完整的管制要求。同一座工廠在乾燥機出口、配氣主管末端及機台入口，可能分別得到三種不同結果。只有當圖面、檢測報告與維護紀錄指向同一驗收邊界，品質管理才算真正開始。
每個使用點的空氣品質要求應如何撰寫？
Parker 的 Class 1:2:1 範例，在三個粒徑區間分別將粒子限值訂為每立方公尺 20,000、400 與 10 顆，水分為 -40°C 壓力露點，總油含量則為 0.01 mg/m³（Parker，2026）。完整要求還必須註明位置與運轉條件。
只有在備註中說明適用位置與時間，這些數值才有意義。生產圖面不能只寫 ISO 8573-1 Class 1:2:1，還應加入採樣點、正常壓力、預期流量或生產狀態，以及該目標屬於設計要求還是驗收結果。
包裝設備歧管入口的壓縮空氣：
ISO 8573-1:2010 粒子：水分：油分 = 2:4:2
驗收點：局部處理設備下游、閥島之前
條件：正常生產負載，並記錄壓力與溫度
驗證：適用的 ISO 8573 採樣與檢測方法Class 0 需要補充說明。Parker 指出，Class 0 由使用者或設備供應商定義，必須比 Class 1 更嚴格，且須落在 ISO 8573 第 2 至第 9 部分可準確量測的範圍內（Parker 純度檢測資料，2020）。只寫 Class 0 並不是可量測的規格。
請將要求記錄在空氣品質登錄表中：
| 欄位 | 填寫範例 |
|---|---|
| 設備與製程 | 3 號線包裝設備歧管 |
| 風險負責人 | 包裝工程部門 |
| 粒子：水分：油分目標 | 2:4:2 |
| 驗收點 | 局部過濾器後方的機台入口 |
| 運轉狀態 | 滿載生產，所有連接軸均循環動作 |
| 檢測方法 | 各污染物適用且經核准的 ISO 8573 部分 |
| 應變界限 | 停機、調查，或經偏差核准後繼續運轉 |
| 證據負責人 | 公用系統品質協調人員 |
各種應用需要哪一種空氣品質等級？
CAGI 將工業壓縮空氣分為工廠用氣、儀表用氣與製程用氣三類，並以水分 Class 4 或 5 作為工廠用氣範例，也以 2:2:1 作為某種直接接觸製程的範例；但這些只是起點，不是通用強制要求（CAGI，2025）。
目標應依實際風險選定。先確認製程或設備供應商的供氣要求，再檢查最低環境溫度、產品接觸途徑、材料、潤滑限制、閥件敏感度，以及客戶或法規管制。同一座工廠完全可以合理設置多個空氣品質區域。
| 決策依據 | 為何會改變目標 |
|---|---|
| 直接或間接接觸產品 | 污染可能從設備問題轉變為產品危害 |
| 配管及環境最低溫度 | 決定壓力露點必須比凝結條件低多少 |
| 小型閥件或儀表流道 | 會提高對粒子、油膜與水分的敏感度 |
| 塗裝、鍍膜、光學或電子表面 | 油分與粒子夾帶會成為表面品質或良率風險 |
| 供應商要求的入口等級 | 建立元件保固與可靠度條件 |
| 既有支管狀況 | 老舊配管、軟管、排水器及盲管可能再次污染處理後的空氣 |
不要為所有食品、製藥、電子、噴漆或一般製造應用指定同一等級。產品接觸規範可能要求三項標準純度分類以外的微生物、化學或驗證管制，最終仍應由製程風險評估作出決定。
如果主要跡象是閥芯卡滯、殘留物、腐蝕或濾芯反覆堵塞，下一步更適合閱讀氣動控制閥污染預防文章。
工廠採樣點應設在哪裡？
Parker 指出兩種典型採樣區域：空壓機房淨化設備之後，以及使用點淨化設備之後。各位置的管徑、壓力與流量不同，因此採樣硬體與檢測設備能力必須符合受測位置（Parker 純度檢測資料，2020）。可利用這些採樣點區分中央處理與下游污染。
採樣點不只是為了取得一張證書，更應用來釐清原因。中央乾燥機後方的結果可驗證中央處理效能；配氣主管最遠端的結果可顯示配管影響；敏感機台正前方的結果則顯示機台實際收到的空氣品質。
| 採樣點 | 可回答的管理問題 |
|---|---|
| 空壓機房出口 | 中央分離、過濾與乾燥設備是否正常運作？ |
| 主配氣管末端 | 水分、鐵鏽、油分或碎屑是否在下游進入系統？ |
| 局部處理設備之前 | 到達機台設備的污染負荷是多少？ |
| 局部處理設備之後 | 局部過濾器或乾燥機是否達到要求的出口條件？ |
| 關鍵製程接口 | 生產負載下的驗收空氣是否符合製程要求？ |
避免在盲管、冷凝水積聚處、未吹掃的臨時軟管，或無法代表運轉流量的位置採樣。應記錄壓力、溫度、流量、生產狀態、吹掃程序、儀器量程、校正狀態、日期及確切接口。
配管修改後該怎麼做？增加暫時性的上游與下游比較。如此可先判斷是處理設備故障還是施工碎屑，避免工廠誤換原本運作正常的乾燥機或空壓機。
採樣圖應依污染邊界規劃，而不是依組織分工規劃。公用系統部門可能負責空壓機房，生產部門則負責機台，但同一項空氣品質偏差可能跨越兩個區域。共用的採樣點 ID 可避免兩個團隊在不同位置檢測，卻把結果當成可直接比較。
應使用哪些 ISO 8573 檢測方法驗證各類污染物？
ISO 8573 系列共有九個部分：第 1 部分訂定純度等級，第 2 至第 9 部分則規範量測方法。ISO 已於 2025 年 7 月更新第 5 部分，規定以加壓採樣及氣相層析法測定油蒸氣（Parker，2020；ISO 8573-5，2025）。
請依污染物選用對應的部分，單一儀器無法驗證全部三個等級位置。
| 標準部分 | 量測範圍 | 管理注意事項 |
|---|---|---|
| ISO 8573-2:2018 | 液態油與油霧 | 不包含油蒸氣；油蒸氣由第 5 部分規範 |
| ISO 8573-3:1999 | 濕度與水蒸氣 | 不量測其他形態的水 |
| ISO 8573-4:2019 | 粒子含量 | 質量濃度屬於第 8 部分 |
| ISO 8573-5:2025 | 油蒸氣 | 採用加壓採樣及氣相層析法 |
| ISO 8573-6:2003 | 氣態污染物 | 須明確指定目標氣體及分析方法 |
| ISO 8573-7:2003 | 活性微生物污染物 | 將菌落形成生物與其他粒子區分 |
| ISO 8573-8:2004 | 以質量濃度表示的粒子 | 適用於未以粒子計數等級為基準的情況 |
| ISO 8573-9:2004 | 液態水含量 | 與第 3 部分的濕度量測分開 |
ISO 8573-2:2018 說明兩種油霧量測方式，並明確排除油蒸氣。ISO 8573-7:2003 涵蓋活性微生物，且必須搭配適當的粒子量測方法使用。這兩項標準都沒有訂定通用的濾芯更換週期。
每份報告都應保留檢測方法、儀器、偵測範圍、校正、採樣配置、不確定度、流量、壓力、溫度及運轉狀態。缺少這些細節的結果可用於初步篩查，但不應宣稱為完整的 ISO 分類證據。
中央處理與使用點處理應如何分工？
CAGI 指出，後冷卻器約可去除 70% 的大量液態水，但無法去除水蒸氣，也無法建立所需壓力露點。其指南進一步將除水、凝聚式過濾、乾燥及末端精濾分成不同處理工作（CAGI，2025）。
中央處理應為工廠大部分區域建立符合經濟效益的基準，區域或使用點處理則負責更嚴格的局部要求。若把每立方公尺空氣都處理到最嚴格等級，可能增加資本支出、再生耗氣、壓降及維護成本，卻無法改善低風險製程。
| 污染物處理工作 | 典型處理階段 | 單靠該階段無法證明的項目 |
|---|---|---|
| 大量液態水 | 後冷卻器、分離器、儲氣桶、排水器 | 使用點的壓力露點 |
| 水蒸氣 | 冷凍式、薄膜式或吸附式乾燥機 | 粒子或總油含量等級 |
| 固體粒子 | 一般及高效率粒子過濾器 | 水蒸氣或油蒸氣控制 |
| 油霧 | 凝聚式過濾 | 去除油蒸氣 |
| 油蒸氣 | 活性碳或其他經驗證的吸附階段 | 微生物控制 |
| 機台端壓力與粒子 | 過濾調壓器或 FRL | 整股氣流的完整 ISO 等級 |

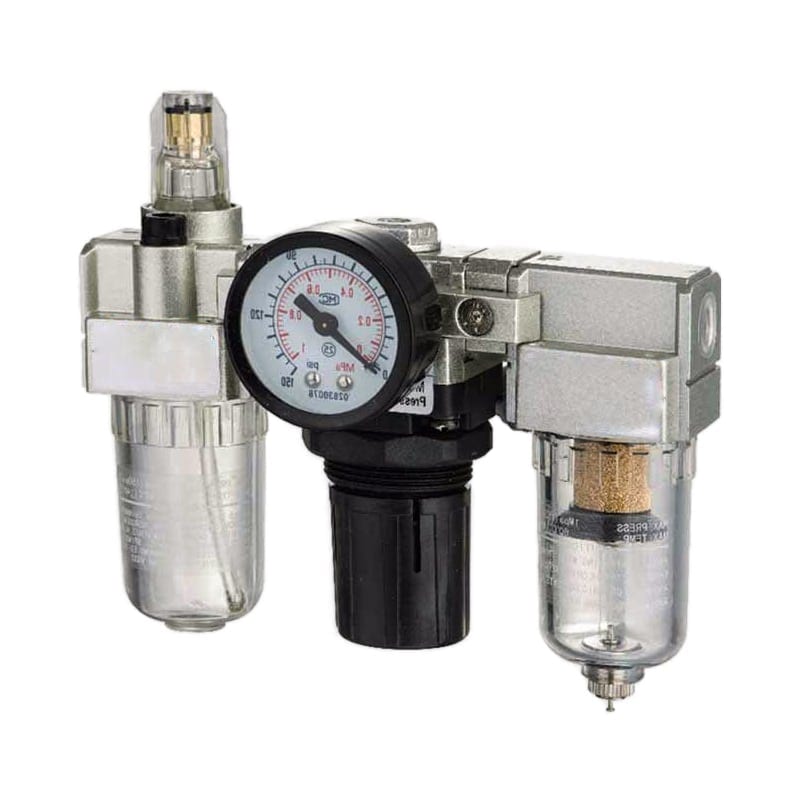

當下游設備需要時，局部 FRL 可過濾粒子、調整壓力並供給潤滑油，但它不會自動提供指定的 ISO 粒子：水分：油分等級。一般杯式過濾器不能取代乾燥機，而給油器也可能與油分敏感製程衝突。
凝聚式過濾器與壓縮空氣品質指南說明如何去除氣膠；若主要問題是冷凝風險，請參閱壓力露點指南。
以風險為基礎的監測與變更管制計畫
現行 9 頁的 ISO 8573-1:2010 並未規定統一的每月或每季檢測週期。Parker 強調代表性採樣與正確方法，CAGI 則區分工廠用氣、儀表用氣與製程用氣的風險（ISO，2010；Parker，2020；CAGI，2026）。監測頻率應依後果嚴重度與穩定性決定。
直接接觸產品、又沒有連續油分或露點監測的製程，不能沿用穩定供應一般工具的廠務空氣支管計畫。監測計畫也應區分連續指標、例行驗證及事件觸發檢測。
發生下列情況後，應增加或重複檢測：
- 更換空壓機或潤滑油；
- 維修乾燥機、過濾器、排水器或旁通管路；
- 大幅更換配管或軟管；
- 發生原因不明的產品污染或氣動故障；
- 露點、差壓或排水警報；
- 季節溫度變化使水分裕度受到挑戰；
- 機台移至不同支管；
- 檢測不合格或完成偏差結案。
實務可行時，應優先使用趨勢而不是只看固定日期。連續露點監測能發現兩次實驗室檢測之間的乾燥機異常；差壓可顯示濾芯負載，卻不能證明油蒸氣吸附容量或微生物狀態。除了狀態指標，也必須遵守設備保養限值。
| 紀錄 | 最低必要內容 |
|---|---|
| 規格登錄表 | 目標等級、位置、負責人、製程風險 |
| 採樣登錄表 | 採樣點 ID、圖面參考、連接及吹掃方法 |
| 檢測報告 | 方法、儀器、校正、不確定度、運轉條件 |
| 處理設備紀錄 | 濾芯、乾燥機、排水器、警報及旁通歷程 |
| 偏差紀錄 | 結果、受影響產品或設備、圍堵與處置 |
| 變更管制紀錄 | 設備或配管變更、風險審查、重新驗證決定 |
如何控制成本，而不杜撰投資報酬率？
CAGI 建議，設計良好的系統從空壓機排氣口到使用點的壓降不應超過 10%。過濾器、乾燥機、接頭及局部設備仍會消耗壓力裕度，因此生命週期成本必須納入能源與維護，不能只看採購價格（CAGI，2026）。
不要承諾通用的 6 個月回收期、20% 不良率降幅或 300% 維護費用節省。應依工廠資料建立效益評估：
- 指定位置目前的污染物檢測結果。
- 與已記錄污染事件相關的報廢、停機、清潔、零件及調查成本。
- 處理設備資本支出、再生耗氣、壓降、電力、濾芯、校正及實驗室檢測成本。
- 未達目標時的生產風險。
- 只有單一區域需要較高純度時，可避免的中央處理成本。
- 變更後的驗證結果。
最有效且成本最低的第一步，往往是量測而不是添購硬體。採樣圖可能顯示中央乾燥機已達標，只有一條潮濕支管不合格；也可能顯示局部過濾器增加了壓降，卻沒有解決油蒸氣問題。這些證據可縮小矯正措施的範圍。
若要評估全系統的流量、儲氣與處理取捨，請參閱壓縮空氣系統正確設計指南；若要排查管路損失，請參閱壓縮空氣壓降故障排查。
同時驗收純度與壓力，才能改善成本控制。專案可能達到粒子目標，卻因精密過濾在尖峰流量時降低機台入口壓力而造成生產失敗。因此，試運轉驗收應在同一份文件中記錄空氣品質、動態壓力與運轉狀態。
ISO 8573-1 工廠管理檢查表
Parker 指出，ISO 8573-1 分類需要正確採樣及檢測設備，而第 1 部分只是九部分系列中的一份文件。因此，本檢查表涵蓋規格、位置、量測、處理、監測、紀錄及應變，不能把一張過濾器證書視為整座工廠符合標準的證明（Parker，2020）。
- 每個關鍵使用點都有粒子：水分：油分要求，或已核准不指定等級的理由。
- 圖面與詢價文件均註明標準版本及採樣位置。
- Class 0 要求包含比 Class 1 更嚴格的數值限值。
- ISO 8573-1 以外的製程與法規要求已另行記錄。
- 採樣點潔淨、具代表性、便於操作，且有唯一識別碼。
- 各污染物均採用適用的 ISO 8573 量測方法。
- 儀器、量程、校正、流量、壓力、溫度與不確定度均已記錄。
- 中央處理與使用點處理的責任已明確劃分。
- 未把 FRL 無法執行的乾燥或油蒸氣去除能力計入成效。
- 監測頻率以風險為基礎，並包含變更觸發的重新檢測。
- 純度驗證同時檢查壓降與機台入口動態壓力。
- 偏差紀錄列明受影響產品、設備、圍堵措施與矯正措施。
- 更換空壓機、乾燥機、過濾器或配管後，已評估是否需要重新驗證。
ISO 8573-1 壓縮空氣品質管理常見問題
ISO 8573-1 包含三張分類表，而整個系列共有九個部分。Class 0 必須比 Class 1 更嚴格，ISO 也已將油蒸氣方法更新為 ISO 8573-5:2025（ISO，2010；ISO 8573-5，2025）。以下回答常見的規格與驗證錯誤。
Class 1:1:1 是壓縮空氣的最高純度等級嗎？
不一定。Class 1 有明確限值，其中總油含量不得超過 0.01 mg/m³。Class 0 可以更嚴格，但使用者或供應商必須寫明實際限值，並確保該限值在可準確量測的範圍內。只寫 Class 0 而未指定污染物及數值要求，仍是不完整的規格。
FRL 組合能讓壓縮空氣符合 ISO 8573-1 嗎？
FRL 可在使用點提供粒子過濾、壓力調整及選配給油，但無法證明全部三項純度等級。水蒸氣可能需要乾燥機，油霧可能需要凝聚式過濾，油蒸氣則可能需要吸附處理。應在約定的採樣點驗證實際供氣品質。
壓縮空氣品質應多久檢測一次？
ISO 8573-1 並未規定通用的每月或每季週期。頻率應依製程後果、歷史穩定性、連續監測、儀器能力、維護狀況及客戶要求決定。空壓機、乾燥機、過濾器、旁通、潤滑油、配管或機台位置有重大變更，或任何結果不合格後，都應重新檢測。
無油式空壓機能保證使用點達到 Class 0 嗎？
不能。空壓機出口性能無法阻止環境進氣中的油蒸氣、髒污配管、維護用品或下游污染影響使用點。Class 0 也必須另訂比 Class 1 更嚴格的書面限值。應使用適當的油霧與油蒸氣方法，在約定位置驗證實際空氣。
ISO 8573-1 空氣品質應在哪裡量測？
應在規格指定或約定驗收的位置量測。Parker 將空壓機房出口與使用點列為典型採樣區域。故障排查時，可比較上游與下游位置，區分中央處理效能、配氣系統再污染或機台端再污染。
資料來源與查閱日期
- ISO 8573-1:2010，粒子、水分、油分、其他污染物及現行版本狀態。查閱日期：2026-07-11。
- ISO 8573-2:2018，液態油與油霧量測。查閱日期：2026-07-11。
- ISO 8573-3:1999，濕度量測。查閱日期：2026-07-11。
- ISO 8573-4:2019，粒子含量量測。查閱日期：2026-07-11。
- ISO 8573-5:2025，油蒸氣量測。查閱日期：2026-07-11。
- ISO 8573-7:2003，活性微生物污染物檢測。查閱日期：2026-07-11。
- Parker 壓縮空氣純度檢測，等級解讀、採樣及驗證方法。查閱日期：2026-07-11。
- Parker 空氣源處理工程資料，ISO 等級標示與處理工程資料。查閱日期：2026-07-11。
- CAGI 壓縮空氣純度指南，等級表、處理階段，以及工廠、儀表與製程用氣指引。查閱日期：2026-07-11。
- CAGI 壓縮空氣資源，壓縮空氣純度與壓降資料。查閱日期：2026-07-11。
- YouTube：ISO 8573-1 空氣品質等級，Mechanical Riveter 製作的視覺化等級概覽。查閱日期：2026-07-11。
