如何為氣動系統選擇合適的 FRL 三點組合尺寸？
選擇 FRL 三點組合時，應以機械的尖峰流量，以及該尖峰期間可接受的最低下游壓力為依據。接著在實際入口壓力與調壓設定下，查閱供應商的正向流量曲線。氣口螺紋本身不是選型方法，靜態壓力表讀值也不能證明該單元能支持生產流量。
實用流程很簡短：定義空氣品質目標、計算重疊需求、分配壓降預算、選擇在最低工作壓力以上的流量曲線，並在運行中的機械上驗證。如此可同時避免供氣不足與不必要的大型硬體。

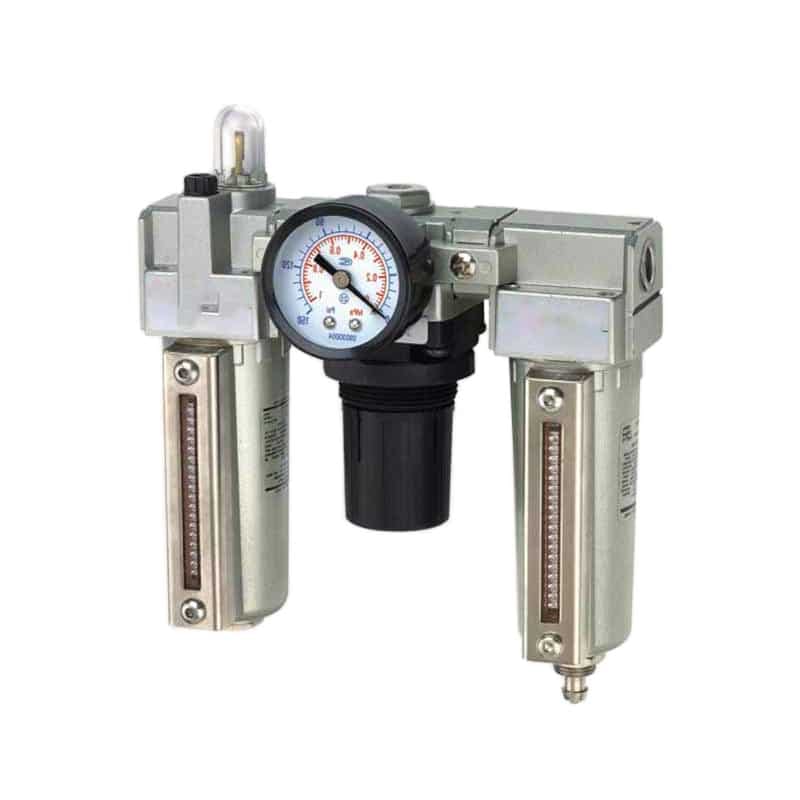

FRL 三點組合是在用氣點過濾壓縮空氣、調節下游壓力，並只在應用需要時添加潤滑油的組合裝置。尖峰事件流量是機械在需求最高的同時動作中所需的自由空氣流率。調壓器壓力下垂是正向流量增加時，調節後的出口壓力下降現象。
重點摘要
- 應按最高同時流量事件選型，而不是按工廠平均耗氣量。
- CAGI 建議從空壓機排氣端到用氣點的系統總壓降不超過 10%。
- 應在真實機械循環期間同步記錄入口與出口壓力，驗證所選 FRL。
選擇 FRL 尺寸前需要哪些資料？
FRL 選型應從八項輸入開始：入口壓力、最低出口壓力、尖峰自由空氣流量、事件持續時間、氣口與氣管尺寸、所需純度等級、環境條件及潤滑政策。ISO 6953-1:2024 涵蓋入口壓力最高 25 bar 的調壓器，以及最高 16 bar 的過濾調壓器，但仍須遵守各產品公布的限制（ISO，2024）。
打開型錄前先寫下輸入值，否則熟悉的氣口尺寸或醒目的流量數字很容易在沒有依據下成為默認決策。
| 輸入 | 應記錄的內容 | 為何會改變 FRL 選擇 |
|---|---|---|
| 供氣壓力 | FRL 入口的最低動態壓力 | 同一調壓器在不同入口條件下可通過的流量不同 |
| 機械所需壓力 | 需求事件期間可接受的最低壓力 | 決定允許的調壓器壓力下垂與總壓損 |
| 尖峰自由空氣流量 | 同時事件的 L/min、SCFM 或 m3/h | 決定所需正向流量能力 |
| 事件持續時間與頻率 | 每次事件秒數與每分钟事件數 | 區分短暫尖峰與持續需求 |
| 氣口與氣管尺寸 | 螺紋、氣管內徑、長度與接頭 | 找出 FRL 本體以外的節流點 |
| 空氣品質 | 粒子、水與油等級或製程限制 | 決定過濾級數、排水器與潤滑政策 |
| 環境 | 溫度、化學品、沖洗、振動與日照 | 決定杯體、密封件、外殼與防護罩選項 |
| 維護空間 | 杯體拆卸間隙、壓力表可視性與排水路徑 | 決定是否能安全維修該單元 |
依我們的經驗，選型表同時記錄靜態與動態壓力後會更實用。靜態值確認調壓器設定；動態值則顯示機械用氣時供氣路徑能否維持該設定。
出口壓力要求應來自運動中的閥或致動器，而不是閒置調壓器壓力表。若夾具在氣缸氣口需要 5.5 bar，而調壓器在夾緊伸出期間從 6.0 bar 降至 5.1 bar，代表該單元容量不足或上游供氣不足。
空氣品質也需同樣明確。FRL 可靠度指南說明各處理級的功能。選型時，應把這些功能轉化為可量測的純度等級、排水型式、允許油殘留量及尖峰流量下的壓降。
如何計算尖峰流量而不過度選型？
從機械時序圖計算 FRL 尖峰流量，只將同一時間窗內耗氣的裝置相加。Parker 過濾調壓器選型方法先確定系統最大流量，再確定允許壓降，最後選擇相符的流量曲線；這三個步驟可避免隨意使用 1.3 倍或 150% 倍率（Parker，2026）。
先計算各氣缸行程、夾爪、頂出器、吹氣噴嘴或吹掃所需自由空氣，再把每項需求放回真實動作時序。在上料期間動作的氣缸，不應和卸料後才開啟的吹氣閥放在同一個尖峰群組。
氣缸需求計算鏈如下：
腔室容積 = 活塞有效面積 x 行程
每次行程自由空氣量 = 腔室容積 x 绝對壓力比
平均流量 = 每次事件自由空氣量 x 每分钟事件數
事件流量 = 每次事件自由空氣量 / 事件持續時間事件流量用於初選 FRL、閥、歧管與配管；平均流量用於檢討空壓機容量與重複需求。氣動流量計算指南進一步說明腔室容積、壓力比與完整循環耗氣量。
若沒有確切時序怎麼辦？直接量測。安裝在分支的流量計與 FRL 出口壓力記錄器，可以在不虛構安全系數的情況下找出真實尖峰。只有針對已命名的不確定性才增加裕度，例如已核準的未來致動器、尚未量測的洩漏裕度或供應商規定公差。
真正有用的區別不是平均流量與型錄最大流量，而是持續流量與事件流量。短暫夾緊尖峰可能由本地儲氣支援；連續風刀卻必須整班通過 FRL。兩種負載即使有相同的 SCFM 標示，也可能需要不同解決方案。
如何讀取 FRL 流量曲線？
採用與計劃入口壓力及調壓設定相符的正向流量曲線，再查出尖峰流量下的出口壓力。ISO 6953-2:2024 標準化試驗與呈現方法，使調壓器和過濾調壓器可相互比較；但確切型號公布的曲線仍是選型證據（ISO，2024）。
調壓器出口壓力通常會隨正向流量增加而下降，這種變化常稱為壓力下垂。一般圖表的水平軸是流量、垂直軸是二次側壓力，曲線還可能註明入口壓力、彈簧範圍、氣口尺寸、過濾等級或試驗條件。
請依下列順序讀取：
- 選擇實際入口壓力或最接近且偏保守條件的曲線。
- 找出低流量時預定的調節壓力。
- 在水平軸移動到計算所得尖峰流量。
- 從曲線讀取對應二次側壓力。
- 若該壓力低於機械最低需求，就否決該型號。
不可把一種試驗條件下的醒目流量額定值，與另一種條件下的壓力目標混用。例如 Parker 列出部分 P32 過濾調壓器的流量，是以入口 10 bar、設定壓力 6.3 bar、壓降 1 bar 測得；這不能證明它在較低入口壓力或較小允許壓力下垂時的性能（Parker，2026）。
若供應商只提供 Cv 而沒有完整曲線，Cv 可用於初步比較，但無法單獨描述調壓器壓力下垂、遲滯、溢流行為或濾芯加載。
當一份型錄使用 L/min、另一份使用 SCFM 時，可用流量單位換算器。參考條件也必須標準化；若未說明標準或正常條件，只寫「L/min」會產生錯誤比較。
FRL 可以使用多少壓降預算？
FRL 只能使用機械總壓降預算的一部分。CAGI 指出，設計良好的壓縮空氣系統從空壓機排氣端到用氣點的損失不應超過 10%；總損失包括配管、接頭、乾燥機、過濾器、調壓器、軟管、閥及其他節流元件（CAGI，2026）。
不存在適用於所有 FRL 的通用 5 psi 上限。可接受損失取決於供氣壓力、致動器最低工作壓力、分支損失、閥與配管損失，以及穩定運行所需裕度。
從致動器向上游反推壓力預算：
FRL 最低出口壓力
= 致動器所需最低壓力
+ 閥、歧管、消音器、配管與接頭損失
+ 約定的運行裕度再把最低出口壓力與調壓器正向流量曲線比較。若曲線在尖峰流量時仍高於最低值，候選型號便通過型錄初選；若低於要求，應選擇更高容量型號或減少其他節流。
依我們的分析，壓降預算優於一刀切上限，因為它能顯示責任歸屬。堵塞濾芯、狹窄快速接頭、過長氣管、受阻消音器與容量不足的調壓器，都可能造成相同的氣缸變慢症狀。只用一個「FRL 壓降」數值，會掩蓋真正需要修正的元件。
對直線分支配管，可用壓縮空氣壓降計算器估算管路與接頭損失。它不會計算過濾調壓器內部損失，因此該部分應使用供應商曲線。
所選尺寸應包含哪些空氣處理選項？
過濾與潤滑應依所需空氣狀態選擇，而不是依行業標籤。ISO 8573-1 將壓縮空氣純度分為粒子、水與油三大類，並未為食品、製藥、汽車或一般製造系統規定統一過濾精度（ISO，2010）。
從用氣點開始：閥、氣缸、儀器、產品或製程可以容忍哪些污染？接著確認工廠乾燥機與主管過濾器是否已達到目標。用氣點 FRL 可能只需去除局部管鏽與液態冷凝水，不必重複空壓機房的每一級處理。
| 決策 | 可選項目 | 訂購前驗證 |
|---|---|---|
| 粒子過濾 | 一般、精密或微過濾級 | 所需純度等級、壓降、濾芯壽命與下游容忍度 |
| 除水 | 分離器、過濾杯、排水器、乾燥機支援 | 壓力露點、冷凝水負載、排水能力與凍結風險 |
| 油控制 | 不使用油霧器、油霧器、凝聚式過濾級 | 裝置手冊、製程污染風險、油品與殘留上限 |
| 杯體結構 | 聚碳酸酯、防護杯或金屬杯 | 溫度、溶劑、沖洗化學品、沖擊與可視需求 |
| 排水器 | 手動、半自動或自動 | 停機行為、冷凝水產生率、維護間隔與排水路徑 |
Festo 現行空氣處理概述涵蓋 0.01 至 40 micrometers 過濾精度，以及 140 至 24,000 L/min 的過濾調壓器流量範圍。如此大的跨度證明，不能只依應用名稱選擇處理等級或本體尺寸（Festo，2026）。
FRL 縮寫以「L」結尾，不代表一定需要油霧器。應檢查下游元件手冊與製程規則。一旦向分支加入油霧，後續很難去除；為無油潤滑運轉設計的元件，也不一定會從額外加油中受益。
會改變結果的氣口尺寸與安裝細節
氣口螺紋只是介面，不保證流量能力。Parker P32 型錄在其規定試驗條件下，列出 1/4、3/8 與 1/2-inch 過濾調壓器的流量分別為 89、123 與 136 SCFM，說明容量不會與標稱螺紋尺寸成正比增加（Parker，2015）。
應檢查完整流道中的最小通徑。大型 FRL 若接上小型快速接頭、狹窄氣管或高阻力截止閥，無法達到正確連接條件下的曲線流量。反之，若入口壓力低是上游配管造成，換成更大 FRL 也未必有用。
採用以下安裝檢查：
- 保持製造商規定的流向與杯體方向。
- 預留圖面所示的杯體拆卸間隙。
- 把壓力表或感測器安裝在可同步取得入口與出口讀值的位置。
- 自動排水管應避免堵塞或凍結後使冷凝水倒灌。
- 重型模組應有支撐，不可悬挂在小型配管上。
- 確認杯體與密封件能承受鄰近清潔劑、油、冷卻液與環境溫度。
FRL 應足夠靠近機械以控制局部空氣，但仍須為可鎖定的上游隔離閥與安全排氣路徑保留空間。過長下游配管會增加容積並延遲壓力反應；直接安裝在高溫、振動或受沖洗表面則可能產生另一種可靠度問題。
同品牌模組較容易完成機械組裝，但混用品牌不一定錯誤。應驗證螺紋標準、內孔對齊、壓力額定值、托架支撐、密封方式、流向與維護空間。形成較小內孔的轉接頭，可能完全抵銷大型本體的優勢。
計算實例：為夾緊工位選擇 FRL
此透明範例採用實測尖峰 70 SCFM、最低入口壓力 100 psig、調壓設定 80 psig，以及可接受的最低出口 75 psig。Parker 三步驟方法要求最大流量、允許壓降與相符曲線；本例允許 FRL 在夾緊事件期間產生 5 psig 壓力下垂（Parker，2026）。
假設三支夾緊氣缸同時伸出 0.7 秒，實測合併事件需求為 70 SCFM。其他致動器在後續時序才動作，因此不屬於這個尖峰群組。
選型表如下：
| 項目 | 範例數值 | 通過條件 |
|---|---|---|
| 夾緊期間 FRL 最低入口壓力 | 100 psig | 至少達到曲線規定的入口條件 |
| 低流量調壓設定 | 80 psig | 符合所需設定壓力 |
| 尖峰事件流量 | 70 SCFM | 在曲線 70 SCFM 點讀取 |
| FRL 可接受最低出口壓力 | 75 psig | 曲線必須保持在該值以上 |
| 允許 FRL 壓力下垂 | 5 psig | 80 減去 75 psig |
| 所需空氣處理 | 5 micrometer 一般過濾器、自動排水、無油霧器 | 必須符合實際裝置與製程要求 |
候選 A 在供應商曲線的 70 SCFM 點降至 72 psig，因此即使氣口螺紋與管路相符也不合格。候選 B 在相同規定條件下維持 76 psig，因此以 1 psig 裕度通過型錄初選。
這些候選數值是示意讀值，不是產品宣稱。工程師必須採用報價料號的確切曲線。若可取得的曲線使用不同入口壓力、調壓設定或過濾配置，應要求供應商提供可比較資料，而不是在無關條件之間插值。
接著在機械上測試候選 B。若入口維持 100 psig、出口維持 76 psig，代表選型預測可信；若入口崩落到 88 psig，問題在上游；若入口穩定而出口低於 75 psig，則應檢查濾芯狀態、配置與型號容量。
如何試車並維護所選 FRL？
FRL 試車應包括動態壓力測試、洩漏檢查、排水驗證及書面基準讀值。CAGI 建議濾芯壓差超過 5 至 7 psig 時更換，或至少每六個月更換一次，同時要求使用者遵循已安裝設備各製造商的說明（CAGI，2026）。
首次啟動前，確認流向、杯體鎖定、防護罩安裝、壓力表量程、排水連接、調壓器鎖定與下游額定壓力。應依製造商規定順序逐步加壓；若快速加壓可能造成非預期動作，可能需要軟啟動閥或排放閥。
在潔淨濾芯狀態下記錄四項基準值：
- FRL 閒置與尖峰流量時的入口壓力。
- FRL 閒置與尖峰流量時的出口壓力。
- 若設有量測氣口，記錄過濾級壓差。
- 機械尖峰流量及產生該流量的生產事件。
我們發現，這些數值可把日後故障排除轉化成直接比較。若六個月後下游壓力下降，維護人員便可區分濾芯負載、工廠供氣降低或機械需求增加。
只要仍有儲存氣動能量，就不可打開杯體、拆除濾芯或鬆開模組。OSHA 1910.147 把氣動能列入能源定義，並要求在受規範維修作業前釋放、限制或以其他方式使儲存或殘餘能量安全化（OSHA，現行標準）。
最佳試車問題很簡單：所選 FRL 能否在驅動選型計算的確切事件中，把機械壓力維持在最低值以上？若答案有同步入口與出口讀值支持，選型就有充分依據。
FRL 尺寸選型常見問題
FRL 問題通常可歸納為四個可量測變數：流量、入口壓力、出口壓力與空氣品質。ISO 6953-2:2024 用於標準化調壓器與過濾調壓器比較試驗；CAGI 的 10% 系統壓降指南則把元件決策連結到完整流道（ISO，2024；CAGI，2026）。
FRL 三點組合可能太大嗎？
可能，但問題並不只是「流量過大」。尺寸過大的調壓器可能低流量控制不佳、增加成本與安裝體積，或採用使調整過於粗略的壓力範圍。應檢查確切型號的壓力下垂、遲滯、溢流行為、調整範圍與最低有效流量，而不是只憑本體尺寸否決。
1/2-inch FRL 的流量一定高於 3/8-inch 嗎？
跨不同產品系列或試驗條件時不一定。內部閥座面積、濾材、調壓器設計、入口壓力、設定壓力與允許壓力下垂都會影響容量。Parker P32 範例在規定條件下列出某款 3/8-inch 配置為 123 SCFM、1/2-inch 為 136 SCFM，兩者只差約 11%。
FRL 流量應該等於空壓機的全部輸出嗎？
通常不需要。用氣點 FRL 應按其供應設備的尖峰需求選型，而不是按空壓機銘牌全部輸出。主管處理組件可能服務更廣泛流量，但機械 FRL 應依據該機械時序圖、本地儲氣配置、最低入口壓力與所需動態出口壓力。
每套氣動系統都需要油霧器嗎？
不需要。ISO 8573-1 把油列為三類主要壓縮空氣污染物之一，許多現代元件設計為無油潤滑運轉。只有下游製造商要求或允許，且製程可接受油殘留時，才應加裝油霧器。一旦開始潤滑，就必須持續使用規定油品與給油率。
如何判斷現有 FRL 是容量不足還是堵塞？
在同一尖峰事件中量測入口與出口壓力，再與潔淨濾芯基準比較。入口穩定而出口壓力下垂過大，表示問題可能在 FRL 或濾芯；入口與出口同時下降，則指向上游節流或供氣問題。CAGI 以 5 至 7 psig 壓差作為一般濾芯維護指南。
