為什麼 FRL 是氣動系統最關鍵的元件？
FRL 空氣處理組之所以關鍵，是因為它控制同一支路每個下游閥、氣缸、夾爪與氣動工具所接收的空氣狀況及動態壓力。一支致動器故障只會停止一個動作；過濾器阻塞、調壓閥不穩或潤滑政策錯誤，卻可能同時干擾整座氣動工位。
這不表示每台機器都需要由過濾器、調壓閥與油霧器組成的三件式總成。許多應用使用不含油霧器的 FR 組合。真正有用的問題更明確：使用點空氣處理總成能否在真實機器循環中，提供所需空氣品質、壓力與峰值流量？
重點摘要
- ISO 8573-1 依粒子、水與油劃分壓縮空氣純度。
- CAGI 指出，設計良好的系統應把總壓降控制在 10% 以內。
- 更換下游元件前，應在峰值流量下診斷 FRL。
本文聚焦故障診斷、維護優先順序與升級理由。元件定義及一般選型請參閱較完整的FRL 空氣源處理指南。

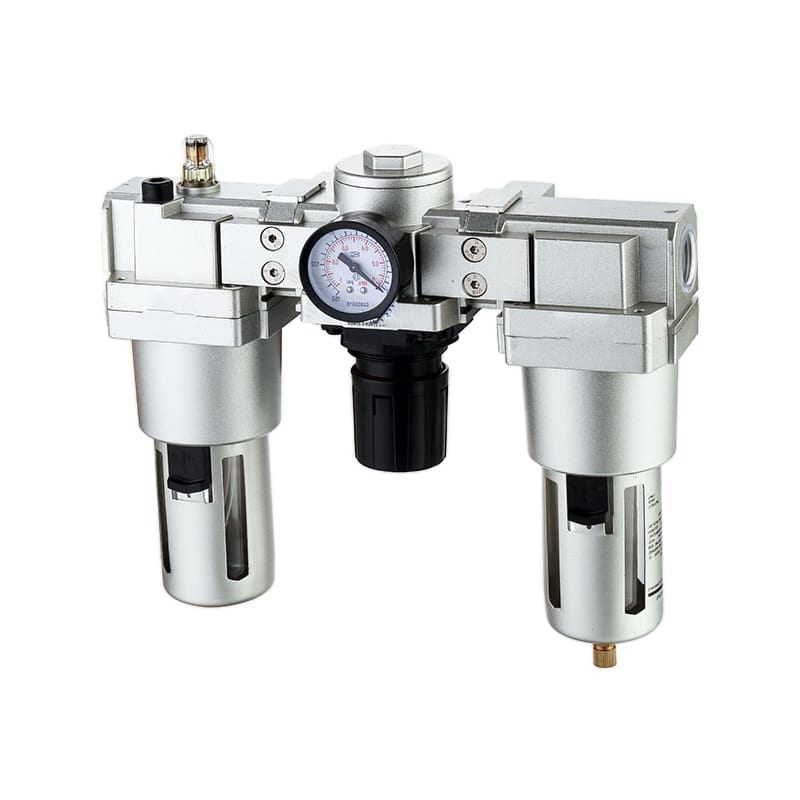

為何一組 FRL 能影響整座氣動工位？
一組 FRL 能影響整座工位，是因為 ISO 8573-1 依三大污染物群組劃分壓縮空氣純度：粒子、水與油。局部空氣處理總成也會設定下游壓力，因此單一阻塞或控制故障就可能同時改變空氣品質與致動器效能（ISO 8573-1，2010）。
過濾器攔截指定粒子並分離大量液體；調壓閥降低並控制壓力；應用需要油霧器時，它會把油定量加入下游空氣。這些功能位於機器閥與致動器上游，因此故障影響範圍很廣。
FRL 不能取代空壓機房乾燥機、主管過濾器、正確配管尺寸或排水設施；它是最後一個局部控制點。若數個下游元件同時變慢、卡滯、受潮或動作不一致，先檢查共用氣路，不要假設多個元件各自故障。
最實用的診斷區分是共用故障與局部故障。同一 FRL 供應的所有動作一起改變時，應檢查共用過濾器、調壓閥、切斷閥、接頭與供氣支路；只有單一動作改變時，再向下游檢查其閥、氣管、流量控制、致動器、負載與排氣。
哪些 FRL 故障模式需要立即處理？
濾芯承載後差壓達 5–7 psig 時，就需要立即處理；這是 CAGI 壓降技術簡報提出的一般更換觸發值。破裂濾芯會產生相反症狀：污染物穿過下游時，差壓突然下降，因此低讀值本身不能證明過濾器正常（CAGI，2026）。
| FRL 故障 | 應收集的證據 | 可能的下游症狀 | 第一項措施 |
|---|---|---|---|
| 過濾器阻塞 | 峰值流量期間過濾器前後壓力 | 氣缸緩慢、調壓閥壓降、循環時間延長 | 把差壓與供應商限值比較 |
| 濾芯破裂或旁通 | 差壓突然降低、下游出現髒污 | 閥芯卡滯、密封刮傷、小孔堵塞 | 隔離、檢查並更換濾芯 |
| 冷凝水排水器失效 | 液位上升、濾杯下游出水 | 腐蝕、閥動作不穩、低溫結冰 | 維修排水器並檢查乾燥機效能 |
| 調壓閥尺寸過小 | 靜止時壓力穩定，流動時大幅下陷 | 夾持力不足、速度不一致 | 檢查流量曲線、入口壓力與峰值需求 |
| 調壓閥爬升 | 無用氣需求時出口壓力上升 | 推力過大、洩漏、行程末端衝擊劇烈 | 檢查閥座與溢流配置 |
| 潤滑政策錯誤 | 非預期油分或乾磨證據 | 污染或工具加速磨損 | 遵循每一個下游裝置手冊 |
打開 FRL 濾杯或拆下調壓閥前，應遵循現場能源控制程序。OSHA 29 CFR 1910.147 明確包含氣動能量，並要求在規範涵蓋的維修作業中，釋放儲存或殘留能量，或以其他方式使其安全（OSHA，2026）。
不要把旁通當作日常生產應急方案。旁通可能恢復壓力，卻把未處理空氣送往下游。若維持生產很重要，旁通配置需要工程化處理路徑、隔離程序與驗收檢查，不能只在故障元件旁接一條開放管路。
更換氣缸或閥之前，應如何診斷 FRL？
CAGI 指出，設計良好的壓縮空氣系統，從空壓機排氣口到任何使用點的壓降都不應超過 10%。診斷 FRL 時，應把總損失分成可量測區段，並在會產生故障的機器循環運行時記錄壓力，不能只測待機狀態（CAGI，2026）。
壓降是空氣流過節流時，兩點之間可用壓力的損失。它與洩漏不同，但大型洩漏會降低系統壓力，並增加生產循環中觀察到的損失。
靜態壓力表可能看似正常，因為當時空氣流量很小；多支氣缸同時伸出或吹氣迴路開啟時，流量上升，節流便會顯示為壓力損失。應量測什麼？在 FRL 入口、FRL 出口及關鍵致動器或閥入口，使用同步壓力表或壓力感測器。
例如，夾緊循環期間入口保持 90 psig，出口卻從 85 降到 72 psig，代表大型動態損失集中在 FRL。若兩個壓力表下降相同幅度，主要節流或容量問題可能位於上游。
- 在正常生產負載下重現故障。
- 記錄靜止時的入口與出口壓力。
- 在峰值流量期間記錄相同量測點。
- 計算事件期間的 FRL 差壓。
- 向下游移動壓力表，逐段隔離軟管、閥、歧管與接頭損失。
- 維修後重複測試，不要一次改變多個變數。
| 觀察結果 | 可能表示 | 下一步檢查 |
|---|---|---|
| 入口與出口同時下降 | 上游總管、支路、儲氣、或同時用氣需求 | 向更上游量測 |
| 入口保持，出口下降 | FRL 阻塞或調壓閥流量受限 | 過濾器差壓與調壓閥流量曲線 |
| FRL 出口保持，致動器入口下降 | 下游氣管、快速接頭、閥或歧管阻塞 | 在迴路中逐段移動壓力表 |
| 壓力保持，動作仍無力 | 負載、密封摩擦、排氣受阻或機械卡滯 | 檢查致動器與機構 |
壓力診斷最適合用減法處理：一次量測一個區段的損失。因為調壓閥壓力表下陷就更換氣缸，會混淆原因與症狀；分段量測才能顯示可用壓力真正從何處流失。
先用下方計算器估算直管支路與接頭損失，再與實測 FRL 差壓比較。計算器不會模擬 FRL 內部濾芯或調壓閥流量曲線，因此最終選型仍取決於製造商資料與真實循環測試。
更深入的隔離順序請參閱氣動壓降故障排查指南及機器循環壓力波動指南。
FRL 能處理什麼？什麼情況需要乾燥機？
ISO 8573-1 把粒子、水與油分成不同純度類別，因此單一標稱微米數不能定義整體空氣品質。使用點過濾器可以去除指定固體與大量液體，但應用需要受控壓力露點時，必須使用乾燥機（ISO 8573-1，2010）。
壓力露點是水分在明定壓縮空氣壓力下開始凝結的溫度。檢查時濾杯清澈，並不能證明水蒸氣在下游最冷位置仍會保持氣態。
| 要求 | FRL 的作用 | 可能仍需配備 |
|---|---|---|
| 去除管垢與較大粒子 | 粒子過濾器 | 若需更嚴格等級，採用更細的分級過濾 |
| 分離收集到的液態水 | 濾杯與排水器 | 用於控制水蒸氣且尺寸正確的乾燥機 |
| 降低油霧 | 有明定要求時使用聚結過濾級 | 油蒸氣控制可能需要活性碳或製程專用處理 |
| 設定機器壓力 | 調壓閥 | 足夠的上游壓力與支路流量能力 |
| 防止重新啟動衝擊 | 選配軟啟動與排氣模組 | 機器專用安全設計與驗證 |
Festo 說明標準過濾調壓閥常見過濾等級為 40 與 5 微米，並指出更細過濾應採分級方式，以免快速堵塞及產生過大壓降（Festo，2026）。應用不需要時，較細濾芯並不會自動成為較好的濾芯。
若局部濾杯反覆出現液體，應把它視為證據，但不能直接證明濾杯尺寸過小。請檢查乾燥機出口露點、排水器功能、管路溫度、下垂支管配置與季節條件。壓力露點指南說明水蒸氣控制為何必須匹配系統最冷部位。
油霧與細粒控制請把應用要求與聚結過濾器指南比較。在完整處理鏈與量測點尚未定義前，不要宣稱符合某項 ISO 等級。

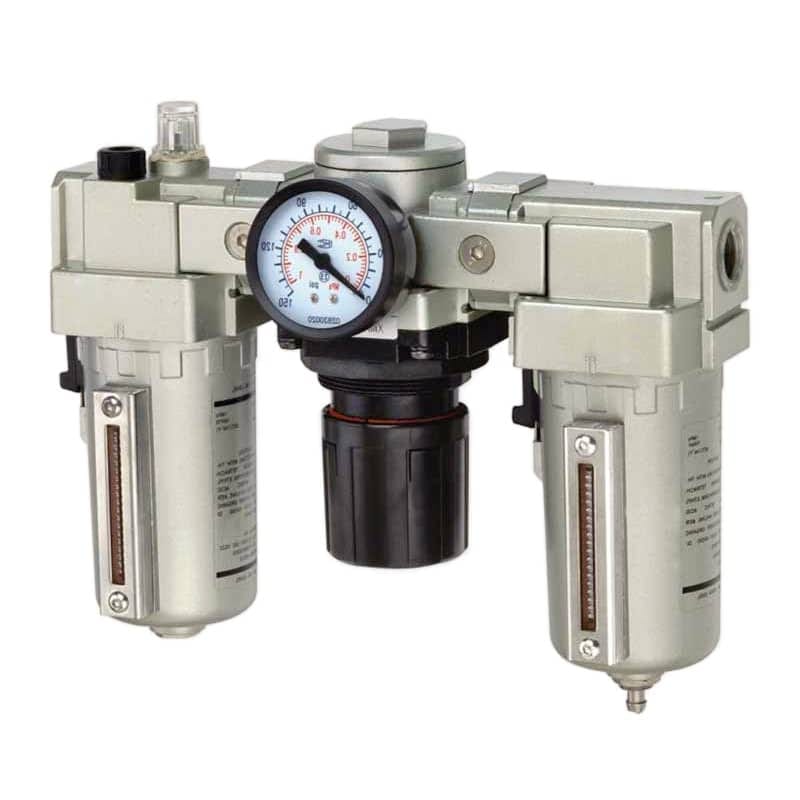

每套氣動系統都需要油霧器嗎？
不需要。Festo 模組化空氣處理系列列出至少八項可選功能，包括過濾器、調壓閥、乾燥機、軟啟動閥、感測器及油霧器；這說明空氣處理應依應用組合，不能一律視為固定三件式套裝（Festo，2026）。
只有下游工具或元件手冊要求持續油霧時，油霧器才有必要。對工廠預潤滑的氣缸與閥、電子設備、塗裝、食品接觸製程、潔淨室，或任何不能接受排氣含油污染的路徑，油霧器可能不適用。
增設或拆除油霧器前，請檢查：
- 所有下游元件手冊是否允許相同油品與供油方式？
- 該支路是否已導入過油？
- 實際流量與配管距離下，油能否到達裝置？
- 排氣中的油會不會污染產品、感測器、工作場所或製程？
- 油霧器是否按明定維護計畫加油、調整與檢查？
現有油霧器總是空杯，不能證明不需要潤滑；它可能表示維護疏忽，或總成規格一開始就不正確。改變迴路前，應核對下游設備要求。
哪些維護觸發條件比日曆更重要？
CAGI 提出兩項一般過濾器觸發條件：差壓達 5–7 psig 時更換濾芯，或至少每六個月更換一次。元件製造商限值與現場空氣品質要求仍具有優先性；差壓指示器反映阻塞程度，不是直接的潔淨度量測（CAGI，2026）。
維護巡檢應記錄量測值，不能只打勾。應記錄故障循環期間的 FRL 入口與出口壓力、濾杯液位、排水器動作、濾芯維護日期、調壓閥設定值，以及下游發現的任何證據。
| 檢查 | 觸發條件 | 修正措施 |
|---|---|---|
| 過濾器差壓 | 供應商限值或 CAGI 一般 5–7 psig 觸發值 | 更換濾芯並調查污染負荷 |
| 差壓突然降低 | 可能濾芯破裂或發生旁通 | 檢查濾芯與下游潔淨度 |
| 液體反覆達警戒液位 | 排水器故障或上游水分過多 | 維修排水器、驗證乾燥機與配管 |
| 流動時調壓閥壓力下陷 | 容量或入口壓力問題 | 審查峰值流量與調壓閥曲線 |
| 零流量時出口壓力爬升 | 調壓閥閥座洩漏 | 隔離並維修或更換調壓閥 |
| 油霧器耗油量改變 | 空杯、堵塞或流量改變 | 確認油品、供油率與應用需求 |
同一支氣缸的密封若反覆失效，應保留失效零件並檢查磨損模式。刮傷、腐蝕、膨潤與乾磨分別指向不同原因。請使用工業氣缸密封指南，把損傷證據與空氣品質、潤滑劑相容性、對準及負載連結。
建立可信的 FRL 升級理由
對接近 100 psig 的系統，DOE 手冊估算空壓機排氣壓力每提高 2 psi，滿流量能源使用量約增加 1%。因此，實測壓力損失比「高階 FRL 一定能節省固定金額」的泛化聲明更有用（美國能源部，2003）。
提案應以現場基準為起點。量測損失、辨識受影響的生產事件，再比較維修、更換與重新設計方案。通用 FRL 回收期並不可信，因為能源價格、流量、占空比、停機成本、備件政策與故障頻率都因工廠而異。
有力的 FRL 商業分析會把避免損失與節能分開。避免損失涵蓋已驗證的停機、廢料、人工與元件損壞；節能則涵蓋實測壓力、流量、洩漏或空壓機功率降低。把兩欄分開，可以避免同一效益重複計算。
| 商業分析輸入 | 證據來源 | 年度金額方法 |
|---|---|---|
| FRL 相關停機 | CMMS 工單與產線紀錄 | 時數 x 已驗證邊際貢獻或停機費率 |
| 替換零件 | 與確認原因連結的採購歷史 | 年度 FRL 相關零件支出 |
| 維護人工 | 工單工時 | 工時 x 含負擔人工費率 |
| 廢料或返工 | 與壓力或污染連結的品質紀錄 | 受影響數量 x 已驗證單位成本 |
| 空壓機能源 | 實測流量、壓力、功率與占空比 | 現場能源模型或儀表比較 |
| 專案成本 | 供應商報價與安裝計畫 | 硬體 + 人工 + 試車 + 備件 |
可使用 簡單回收期 = 專案安裝成本 / 已驗證年度節省，但必須列出假設與敏感度範圍。若提案依賴故障次數降低，應定義安裝後如何確認故障確實由 FRL 引起。
詢價前，應提供入口壓力範圍、所需出口壓力、峰值流量與占空比、容許壓降、明定量測點的 ISO 8573-1 目標、接口與氣管尺寸、排水偏好、濾杯材質、環境條件、潤滑政策及任何安全功能。這些資料比要求一套「重載 FRL」更有用。
FRL 可靠性常見問題
兩項 CAGI 參考值可以回答許多 FRL 問題：設計良好的系統總壓降不超過 10%，以及過濾器差壓達 5–7 psig 時的一般更換觸發值。機器要求與製造商限值可能更嚴格，因此必須依背景解讀量測值（CAGI，2026）。
多支氣缸同時變慢，一定是 FRL 造成的嗎？
不一定。共用症狀使 FRL 與其供氣支路成為主要嫌疑，但總管、儲氣桶、空壓機控制、同時用氣需求或共用排氣受阻也可能是原因。應在事件發生時量測入口與出口壓力；CAGI 10% 系統指引只用來界定總損失，不能自動指出單一元件。
可以只按接口尺寸選擇 FRL 嗎？
不可以。接口尺寸無法代表流量能力、調壓閥壓降特性、過濾器差壓、排水行為或空氣品質效能。Festo 指出，空氣處理設備尺寸過小會造成壓力波動並縮短濾芯壽命；確認尺寸前，應取得峰值流量、壓力曲線、過濾要求與實際機器循環。
濾芯越細，一定越能保護系統嗎？
不一定。Festo 列出常見的 40 與 5 微米等級，並建議需要更高潔淨度時採分級過濾。沒有必要的細濾芯會更快堵塞並增加壓降。應先定義使用點的 ISO 8573-1 要求，再選擇能有效達標的處理級。
FRL 能清除壓縮空氣中的所有水分嗎？
不能。過濾器杯可以分離液態水，但水蒸氣控制需要依所需壓力露點選擇乾燥機。ISO 8573-1 把水分列為獨立純度類別。機器端反覆出現液態水時，應檢查乾燥機、排水器、管路溫度與配管配置。
工廠其餘部分仍在加壓時，更換 FRL 安全嗎？
只有工程化隔離配置與現場能源控制程序能確保作業安全時才可以。OSHA 1910.147 涵蓋維修期間的氣動能量，要求釋放危險儲存能量或使其安全。關閉控制閥或按下急停，本身不一定能隔離殘留壓力。
