Cách chọn van khí nén cho ứng dụng đóng cắt tần số cao

Hãy chọn van cho ứng dụng đóng cắt tần số cao dựa trên tần số chuyển mạch, thời gian chuyển trạng thái, chế độ tải, dữ liệu lưu lượng, dải áp suất, giới hạn nhiệt độ và tuổi thọ đã thử nghiệm của đúng mã sản phẩm. Đừng bắt đầu bằng các nhãn như “van tốc độ cao” hay “van 100 triệu chu kỳ”. Một van có thể có tuổi thọ thống kê dài nhưng quá chậm đối với máy, hoặc chuyển trạng thái nhanh nhưng quá nhiệt ở chế độ làm việc dự kiến.

Khoảng cách giữa các sản phẩm thực tế rất lớn. Festo công bố tần số chuyển mạch tối đa 500 Hz cho một van tốc độ cao MHJ10, trong khi một mẫu van đảo chiều VUVG tiêu chuẩn được công bố ở mức 2 Hz. Những con số này không phải là phép so sánh thương hiệu. Chúng cho thấy dòng van, vật liệu làm kín hoặc kích thước cổng không thể thay thế dữ liệu của đúng mã van (Festo MHJ10; Festo VUVG, truy cập ngày 22 tháng 7 năm 2026).

Điểm chính cần ghi nhớ

Một chu kỳ máy và một lần chuyển trạng thái của van không giống nhau; một trình tự tiến rồi lùi có thể tạo ra hai lần chuyển trạng thái.

Một mẫu Festo MHJ10 được định mức 500 Hz, trong khi van đảo chiều thông thường có thể chỉ giới hạn ở vài hertz.

Hãy kiểm tra riêng thời gian đáp ứng, tần số, chế độ tải của cuộn coil, lưu lượng, áp suất, nhiệt độ và tuổi thọ đã thử nghiệm.

Chứng minh lựa chọn ở các điều kiện vận hành bất lợi nhất của máy.

Chọn van cho đóng cắt tần số cao là quá trình ghép giới hạn chuyển mạch và tuổi thọ đã được xác nhận của van với dạng lệnh và tải khí nén của một máy cụ thể. Kết quả phải truy nguyên được đến đúng mã van, phiên bản catalog, điều kiện thử và thử nghiệm nghiệm thu.

Video: Tìm hiểu cổng và số cửa van khí nén của AutomationDirect. Hãy xác nhận chức năng van và đường dòng chảy cần thiết trước khi so sánh dữ liệu tần số hoặc tuổi thọ.

Dữ liệu tần số chỉ có ý nghĩa sau khi đã xác định chức năng van, bố trí cổng và trạng thái thường chính xác.

Đóng cắt tần số cao có ý nghĩa gì đối với máy này?

Ví dụ MHJ10 của Festo được định mức 500 Hz, nhưng ghi chú vận hành còn quy định áp suất, điện áp, nhiệt độ, cách lắp đặt và điều kiện “không được vận hành khi không có dòng khí” (Festo MHJ10, truy cập ngày 22 tháng 7 năm 2026). Vì vậy, “tần số cao” không có ngưỡng phổ quát hữu ích nếu chưa xác định sự kiện của máy và chức năng của van.

Hãy bắt đầu từ nhiệm vụ van phải thực hiện. Van có phải là van 3/2 tạo xung cho vòi thổi, van 5/2 đảo chiều xi lanh tác động kép, van chân không điều khiển bộ tạo chân không, hay van tỷ lệ điều biến lưu lượng không? Các ứng dụng này có thể có cùng tốc độ chu kỳ nhưng tạo tải rất khác nhau lên cuộn coil, tầng pilot, con trượt, phớt, đường xả và thiết bị phía sau.

Hãy ghi lại trình tự vận hành trước khi mở catalog:

Thông tin đầu vào của máy	Thông tin cần ghi nhận	Vì sao làm thay đổi lựa chọn
chức năng van	2/2, 3/2, 5/2, 5/3, trạng thái thường, đơn ổn định hoặc song ổn định	xác định các đường dòng chảy và trạng thái chuyển mạch cần thiết
dạng lệnh	thời gian bật, thời gian tắt, chuỗi xung, thời gian chờ, các đầu ra đồng thời	quyết định chế độ tải điện và nhiệt
áp suất	áp suất đầu vào động tối thiểu, đầu vào tối đa, áp suất pilot	ảnh hưởng lực chuyển trạng thái, thời gian đáp ứng và lực cơ cấu chấp hành khả dụng
đường dòng chảy	nguồn cấp, cổng làm việc, đường xả, đường kính trong và chiều dài ống	ảnh hưởng thời gian nạp và xả buồng
môi trường	nhiệt độ môi trường và lưu chất, rung động, nước xâm nhập, chất bẩn	làm thay đổi tần số cho phép và điều kiện mài mòn
trạng thái lỗi	mất khí, mất điện, dừng khẩn, khởi động lại	định nghĩa kiến trúc van an toàn và hành vi đặt lại

Vài nghìn chu kỳ sản xuất mỗi giờ nghe có vẻ khắc nghiệt, nhưng 1.000 chu kỳ máy mỗi giờ chỉ tương đương 0,278 chu kỳ mỗi giây. Van có thể chuyển trạng thái một lần, hai lần hoặc nhiều lần trong mỗi chu kỳ máy. Hãy đếm trực tiếp số lần chuyển trạng thái đó. Đây mới là nhu cầu mà dữ liệu kỹ thuật và bằng chứng độ tin cậy phải đáp ứng.

Bộ đếm sản lượng và bộ đếm van trả lời hai câu hỏi khác nhau. Bộ đếm sản lượng đo số chu kỳ máy hoàn thành. Bộ đếm van nên đo các thay đổi trạng thái được phát lệnh tại đầu ra điều khiển van. Lưu cả hai giá trị sẽ làm lộ các xung chẩn đoán bổ sung, trình tự loại sản phẩm, thao tác chạy tay và hành động khởi động lại mà phép ước tính đơn giản theo sản lượng mỗi giờ bỏ sót.

Chuyển sản lượng máy thành số lần vận hành van như thế nào?

Một tài liệu độ tin cậy MFH của Festo báo cáo giá trị B10 là 80 triệu chu kỳ và tần số chuyển mạch tối đa 3 Hz cho cấu hình van đã thử nghiệm (dữ liệu độ tin cậy Festo MFH, truy cập ngày 22 tháng 7 năm 2026). Hai con số phải được kiểm tra độc lập: một con số mô tả kết quả độ tin cậy của một quần thể, còn con số kia giới hạn tốc độ vận hành.

Nếu mỗi chu kỳ máy phát lệnh n_s lần chuyển trạng thái van và kéo dài t_c giây, tần số lệnh trung bình là:

f_{\\mathrm{shift}} = \\frac{n_s}{t_c}

Trong đó, f_shift là số lần chuyển trạng thái trung bình mỗi giây, n_s là số lần chuyển trạng thái trong một chu kỳ máy và t_c là thời gian chu kỳ máy tính bằng giây. Chỉ tần số trung bình là chưa đủ cho trình tự theo chuỗi xung, vì vậy cũng phải tính khoảng thời gian ngắn nhất giữa hai lệnh liên tiếp.

Có thể ước tính nhu cầu van hằng năm từ tốc độ sản xuất:

N_{\\mathrm{year}} = n_s \\cdot R_c \\cdot H_d \\cdot D_y

Trong phương trình này, N_year là số lần chuyển trạng thái van mỗi năm, R_c là số chu kỳ máy mỗi giờ, H_d là số giờ vận hành mỗi ngày và D_y là số ngày vận hành mỗi năm. Hãy xác nhận “chu kỳ” của nhà sản xuất có nghĩa là một lần đổi trạng thái, một cặp bật-tắt hay một trình tự được định nghĩa khác trước khi so sánh với tuổi thọ trong catalog.

Xét một trạm tác động kép chạy 30 chu kỳ máy mỗi phút. Nếu mỗi chu kỳ cần một lần tiến và một lần lùi, van thực hiện 60 thay đổi trạng thái mỗi phút, tương đương 1 Hz. Với 16 giờ mỗi ngày và 300 ngày mỗi năm:

N_{\\mathrm{year}} = 2 \\cdot 30 \\cdot 60 \\cdot 16 \\cdot 300 = 17{,}280{,}000

Trạm này cần 17,28 triệu lần thay đổi trạng thái mỗi năm trước khi cộng thêm thời gian cài đặt, sự cố và chu kỳ thao tác tay. Giá trị B10 danh nghĩa 80 triệu chu kỳ không tự động có nghĩa là 4,6 năm bảo trì miễn phí. B10 là một điểm độ tin cậy thống kê trong các điều kiện thử đã nêu, không phải bảo hành hoặc cam kết tuổi thọ khi lắp đặt.

ISO 19973-2:2015 đưa ra quy trình thử và báo cáo độ tin cậy của van đảo chiều. Tiêu chuẩn này nêu rằng tuổi thọ van thường được biểu thị bằng chu kỳ và áp dụng phương pháp hỏng lần đầu không sửa chữa, loại các giá trị ngoại lệ theo phương pháp đã định (ISO 19973-2:2015, được xác nhận còn hiệu lực trong năm 2026). Hãy yêu cầu định nghĩa phép thử, cơ sở mẫu, ngưỡng, môi chất, áp suất, tần số và tiêu chí hỏng đứng sau mọi tuyên bố về tuổi thọ.

Những thông số van nào phải được so sánh riêng?

Ở 4 bar và 24 V trong tình trạng mới, một biến thể Festo MHJ10 công bố thời gian bật 1,2 ms, thời gian tắt 0,6 ms và tần số chuyển mạch tối đa 500 Hz (Festo MHJ10, truy cập ngày 22 tháng 7 năm 2026). Đây là ba thông số riêng biệt. Không được suy ra một thông số từ thông số khác.

Hạng mục trong catalog	Câu hỏi mà nó trả lời	Điều nó không chứng minh
thời gian chuyển trạng thái	van mất bao lâu để đổi trạng thái trong phép thử xác định	tốc độ lệnh duy trì tối đa hoặc thời gian hành trình của cơ cấu chấp hành
tần số chuyển mạch tối đa	mẫu van đó có thể nhận lệnh nhanh đến đâu trong điều kiện đã nêu	tuổi thọ thống kê dài hoặc nhiệt độ cuộn coil chấp nhận được trong mọi đế van
chế độ tải	cuộn coil có thể được cấp điện trong bao lâu ở điều kiện xác định	khả năng chuyển cơ khí không giới hạn hoặc năng lực lưu lượng
tuổi thọ chu kỳ hoặc kết quả B10	quần thể được thử đã thể hiện như thế nào trong quy trình độ tin cậy	tuổi thọ giống hệt khi chất lượng khí, áp suất, tải hoặc nhiệt độ khác nhau
dữ liệu Cv, Kv hoặc ISO 6358	van cho qua bao nhiêu lưu lượng ở điều kiện áp suất xác định	đáp ứng điện hoặc độ bền cơ học

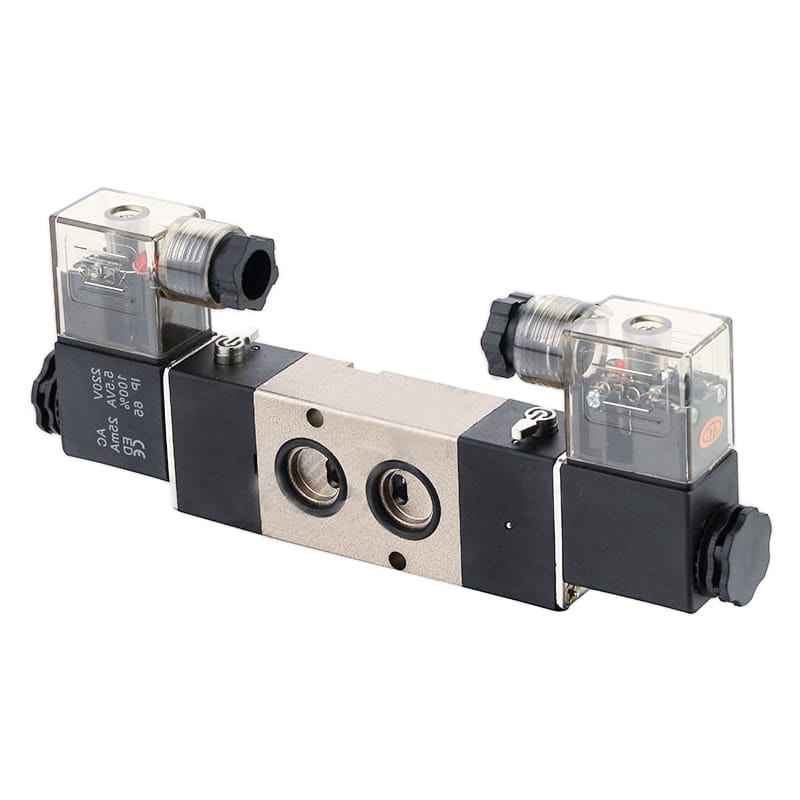

Van điện từ đảo chiều khí nén dạng tấm minh họa vì sao phải xác nhận đúng mã van và cấu hình đế van

Ảnh sản phẩm chỉ xác nhận hình dạng, không xác nhận tần số chuyển mạch hoặc tuổi thọ chu kỳ. Hãy dùng đúng mã sản phẩm và cấu hình đế van cho mọi thông số.

Đừng cộng trực tiếp thời gian chuyển trạng thái của van với thời gian hành trình xi lanh trong catalog nếu chưa xác định ranh giới đo. ISO 12238:2023 quy định quy trình đo thời gian chuyển trạng thái cho van đảo chiều vận hành bằng điện hoặc khí nén có hai hoặc ba vị trí (ISO 12238:2023, 2023). Nạp đầy ống, tăng áp buồng, xả khí, hành trình xi lanh, trễ cảm biến, quét PLC và liên động phía sau đều nằm ngoài khoảng thời gian chuyển trạng thái của van.

Hướng dẫn chi tiết về đo thời gian đáp ứng của van điện từ giải thích cách tách lệnh điện, thay đổi áp suất tại van và chuyển động của cơ cấu chấp hành. Hãy dùng so sánh cuộn coil AC và DC khi loại nguồn, dòng khởi động, mạch dập xung hoặc thời điểm nhả là biến số chưa được giải quyết.

Cơ cấu van và vật liệu làm kín nào phù hợp với chế độ làm việc?

SMC công bố 200 triệu chu kỳ cho phiên bản làm kín bằng kim loại và 70 triệu chu kỳ cho phiên bản làm kín bằng cao su của dòng SY3000/5000/7000 (Catalog Web SMC, truy cập ngày 22 tháng 7 năm 2026). Những giá trị theo từng cấu hình dòng sản phẩm cho thấy một đánh đổi, không phải quy tắc rằng phớt kim loại luôn vượt trội elastomer trong mọi ứng dụng.

Hãy chọn cơ cấu van theo chức năng và vùng vận hành cần thiết:

Van poppet hoặc con trượt tác động trực tiếp: không cần một nguồn áp suất pilot riêng và có thể phù hợp với sự kiện nhỏ, nhanh. Lực coil, kích thước lỗ và công suất điện cùng tải áp suất vẫn giới hạn thiết kế.
Van đảo chiều điều khiển bằng pilot: có thể điều khiển tầng chính lớn hơn với công suất pilot vừa phải, nhưng chênh áp tối thiểu, đường pilot, chất bẩn và áp ngược đường xả có thể ảnh hưởng chuyển trạng thái.
Van song ổn định hoặc hai cuộn coil: có thể giữ trạng thái được lệnh cuối mà không cần cấp điện liên tục cho coil, nhưng trạng thái được giữ phải chấp nhận được khi mất điện và khởi động lại.
Van tỷ lệ: chỉ nên đưa vào so sánh khi cần lưu lượng hoặc áp suất biến đổi. Đây không tự động là lựa chọn thay thế nhanh hơn cho van đảo chiều bật-tắt.

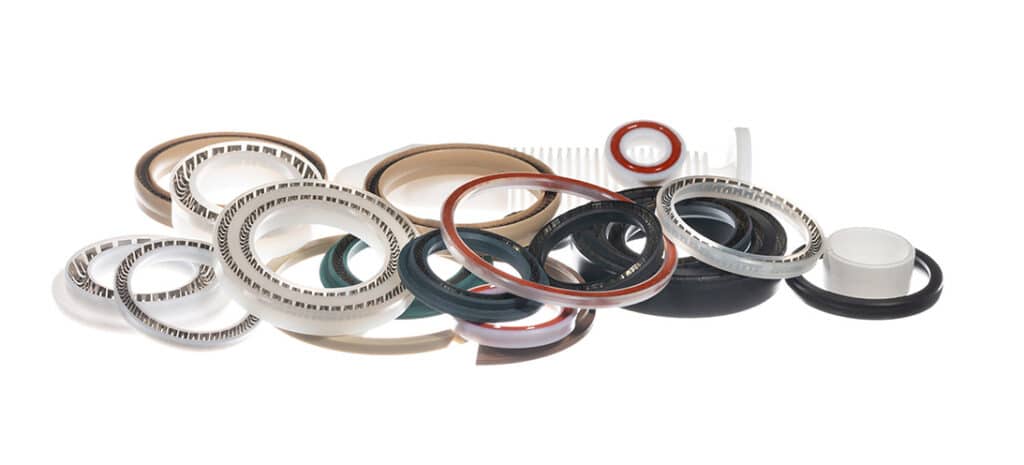

Các vòng phớt khí nén khác nhau minh họa vì sao chỉ riêng hóa học của phớt không thể xác định tuổi thọ chu kỳ cao của van

Vật liệu phớt chỉ là một đầu vào. Hình học, độ hoàn thiện bề mặt, chính sách bôi trơn, cấp rò rỉ, áp suất, nhiệt độ, tốc độ và chất bẩn quyết định hệ thống làm kín hoạt động ra sao.

Con trượt làm kín bằng kim loại có thể giảm mài mòn phớt trượt, nhưng mức rò rỉ nội bộ cho phép và độ nhạy với chất bẩn mịn có thể khác van phớt mềm. Phớt elastomer có thể tạo độ kín tốt, nhưng phải xem xét ma sát, biến dạng dư, trương nở, nhiệt độ và khả năng tương thích chất bôi trơn. PTFE, HNBR, NBR, FKM và polyurethane không phải các nhãn có thể thay thế cho nhau.

Hãy yêu cầu nhà cung cấp nêu đúng vật liệu phớt và nguyên lý làm kín. Sau đó so sánh rò rỉ cho phép, cấp chất lượng khí, vận hành có hoặc không bôi trơn, dải nhiệt độ, dải áp suất và hướng dẫn bảo dưỡng. Tuyên bố vật liệu chung chung không đi kèm thiết kế van và điều kiện thử là chưa đủ để lựa chọn.

Đường khí nén có theo kịp van không?

Festo công bố một van VUVG ở mức 2 Hz với thời gian bật 14 ms và tắt 17 ms, dù chế độ tải được ghi là 100% (Festo VUVG, truy cập ngày 22 tháng 7 năm 2026). Cho phép cấp điện liên tục vì thế không chứng minh được khả năng đóng cắt nhanh, và chuyển mạch điện nhanh cũng không bảo đảm xi lanh chuyển động nhanh.

Van phải cho đủ lưu lượng cấp và xả ở áp suất thực tế. Hãy kiểm tra cả hai chiều qua chức năng đã chọn. Van 5/2 có thể có hiệu năng khác nhau giữa đường cấp đến cổng làm việc và đường cổng làm việc đến xả; đế van, đầu nối, ống, van điều chỉnh lưu lượng, van xả nhanh và bộ giảm thanh đã lắp có thể trở thành điểm hạn chế chính.

Hãy dùng hướng dẫn van điện từ lưu lượng cao cho cụm lắp ráp chu kỳ nhanh khi câu hỏi chính là dữ liệu Cv, ISO 6358 hoặc lưu lượng hành trình xi lanh. Bài này tập trung vào chế độ chuyển mạch và độ tin cậy, không lặp lại quy trình định cỡ đó.

Đo áp suất động tại đầu vào van và cả hai cổng cơ cấu chấp hành trong trình tự máy bất lợi nhất. Đồng hồ của bộ điều áp có thể cho kết quả tĩnh tốt trong khi áp suất cục bộ sụt mạnh lúc nhiều đầu ra cùng yêu cầu. Tương tự, hành trình hồi bị trễ có thể do áp ngược đường xả chứ không phải do van chuyển trạng thái chậm.

Theo kinh nghiệm của chúng tôi, khi báo cáo máy nói “van không thể đóng cắt đủ nhanh”, bước hữu ích đầu tiên là tách dòng thời gian thành lệnh, đáp ứng áp suất đầu ra, áp suất tại cổng xi lanh, chuyển động và xác nhận cảm biến. Dấu vết đó thường cho thấy có cần van nhanh hơn hay phần lớn độ trễ nằm ở thể tích ống, bộ giảm thanh tắc, giảm chấn, ma sát tải hoặc chương trình điều khiển.

Giới hạn nhiệt và điện phải nằm trong tiêu chí lựa chọn

Một biến thể Festo MHJ10 HF/LP kết hợp pha dòng cao 7 W với pha dòng thấp 2 W và được ghi là cho phép chế độ tải 100%; giới hạn nhiệt độ môi trường và lưu chất vẫn thay đổi theo tần số chuyển mạch (Festo MHJ10 HF/LP, truy cập ngày 22 tháng 7 năm 2026). “Chế độ tải 100%” không có nghĩa là có thể bỏ qua nhiệt độ.

Với một lệnh lặp lại có thời gian bật coil t_on và chu kỳ lệnh t_period, chế độ tải điện là:

D = \\frac{t_{\\mathrm{on}}}{t_{\\mathrm{period}}} \\times 100\\%

Trong đó, D là tỷ lệ phần trăm thời gian được cấp điện cho coil. Hãy tính cho khoảng sản xuất khắc nghiệt nhất, gồm cả thời gian giữ lệnh dài và trạng thái lỗi. Một trạm có thể có tần số chuyển mạch vừa phải nhưng coil gần như được cấp điện liên tục, hoặc có tần số xung cao rồi một khoảng làm mát dài.

Hãy kiểm tra các chi tiết điện sau trên đúng mã tùy chọn:

điện áp danh định và dung sai điện áp cho phép tại đầu nối van
dòng ổn định, dòng đỉnh và chế độ tiết kiệm điện hoặc kéo-giữ
thời gian bật liên tục tối đa và mọi định nghĩa về chế độ tải xung
mạch flyback, TVS, chỉnh lưu, LED hoặc dập xung tích hợp
dòng đầu ra PLC, dòng rò khi tắt, sụt áp trên cáp và định mức đầu nối
ảnh hưởng của mạch dập xung đến thời gian nhả
giảm định mức theo nhiệt độ môi trường và mật độ đế van

Đế van lắp quá sát có thể nóng hơn van lắp riêng. Hãy đo nhiệt độ coil hoặc bề mặt sau khi đạt cân bằng nhiệt ở dạng lệnh sản xuất, không phải sau một thử nghiệm bàn ngắn. Đồng thời xác nhận các xung thử cho phép từ đầu ra an toàn; xung chẩn đoán có thể tạo chuyển động ngoài ý muốn ở đầu vào nhanh, công suất thấp.

Xác nhận ứng viên trên máy như thế nào?

ISO 12238:2023 bao quát phép đo thời gian chuyển trạng thái của van đảo chiều khí nén đơn ổn định và song ổn định có hai hoặc ba vị trí (ISO 12238:2023, 2023). Hãy dùng ranh giới đó để so sánh van, sau đó mở rộng thử nghiệm nghiệm thu máy đến áp suất cổng, chuyển động cơ cấu chấp hành, thời điểm cảm biến, nhiệt độ, rò rỉ và khởi động lại an toàn.

Hãy thử ở các điều kiện cho phép bất lợi nhất, không chỉ ở áp suất danh nghĩa trên bàn thử:

áp suất cấp và áp suất pilot động tối thiểu
áp suất vận hành tối đa
điện áp nguồn thấp nhất và cao nhất cho phép
nhiệt độ môi trường và khí nén cao nhất
đế van đầy đủ và luồng khí thực tế trong vỏ máy
chiều dài ống, đầu nối, van điều chỉnh lưu lượng và bộ giảm thanh xả như khi sản xuất
tải sản xuất, cài đặt giảm chấn và nhu cầu đồng thời của các trạm
khởi động lạnh, trạng thái ổn định nóng, dừng, khởi động lại và khôi phục sau lỗi

Ghi điện áp hoặc dòng lệnh, áp suất đầu ra van, áp suất tại cổng cơ cấu chấp hành, thời điểm vị trí hoặc cảm biến và nhiệt độ trên cùng một trục thời gian. Báo cáo riêng thời gian mở và đóng. Nếu máy dùng chuỗi xung, hãy thử tốc độ, độ dài chuỗi và khoảng hồi phục của chuỗi thay vì lấy trung bình thành một tần số.

Giới hạn nghiệm thu có thể bảo vệ được cần có hai lớp. Lớp van có thể quy định thời gian chuyển trạng thái và số lần bỏ sót lệnh trong ranh giới kiểu ISO. Lớp máy quy định thời điểm xi lanh đến vị trí, áp suất, va đập, nhiệt độ, rò rỉ và trạng thái an toàn. Đạt một lớp không có nghĩa là lớp kia đã đạt.

Đối với công việc bảo dưỡng, hãy cách ly khí nén và năng lượng điện, xả áp suất tích trữ và tuân thủ quy trình khóa cách ly của máy trước khi tháo van hoặc bộ giảm thanh. Đóng cắt nhanh không thay đổi yêu cầu kiểm soát năng lượng.

Bảo dưỡng nên bám theo mức phơi nhiễm thực tế của van như thế nào?

ISO 19973-2 báo cáo độ tin cậy của van đảo chiều theo chu kỳ và xác định ngưỡng thử, chứ không đưa ra một khoảng thay thế theo lịch phổ quát (ISO 19973-2:2015, được xác nhận còn hiệu lực trong năm 2026). Kiểm tra theo quý hoặc thay phớt cố định sau 50 triệu chu kỳ chỉ có cơ sở khi được dữ liệu của nhà sản xuất và xu hướng của chính máy hỗ trợ.

Hãy gắn bảo dưỡng với mức phơi nhiễm và tình trạng:

ghi số lần chuyển trạng thái van được phát lệnh bằng bộ đếm của bộ điều khiển được lưu giữ
theo dõi thời gian mở và đóng trong điều kiện thử lặp lại được
theo dõi rò rỉ, chênh áp trên bộ giảm thanh và áp suất đầu vào động
kiểm tra đầu nối, vít đế van, nguồn pilot và dấu hiệu chất bẩn
ghi nhiệt độ coil hoặc bề mặt sau thời gian làm nóng sản xuất thông thường
giữ nguyên chính sách chất lượng khí và bôi trơn ban đầu khi thay van
điều tra xu hướng thời gian trước khi tăng áp suất hoặc đổi van điều chỉnh lưu lượng

Hướng dẫn phòng ngừa chất bẩn trong van điều khiển khí nén trình bày kiểm soát lọc và nhiễm bẩn. Nếu đáp ứng trở nên chập chờn, hãy dùng trình tự xử lý sự cố van điện từ khí nén hỏng để tách lỗi điện, pilot, con trượt, nguồn cấp và đường xả.

Đừng thêm dầu vào hệ thống chỉ vì van đóng cắt nhanh. Một số van cho phép bôi trơn, một số yêu cầu tiếp tục bôi trơn sau khi đã bắt đầu, còn một số thiết kế tốc độ cao lại cấm bôi trơn. Hãy tuân thủ ghi chú về môi trường làm việc của đúng mã van.

Danh mục kiểm tra lựa chọn và RFQ

Dữ liệu sản phẩm được công bố trải từ ít nhất 2 Hz ở một van đảo chiều Festo tiêu chuẩn đến 500 Hz ở một cấu hình MHJ10 chuyên dụng (Festo VUVG; Festo MHJ10, truy cập ngày 22 tháng 7 năm 2026). Vì vậy, RFQ hữu ích phải mô tả nhu cầu của máy thay vì chỉ hỏi một “van tần số cao”.

Hãy gửi cho nhà cung cấp:

chức năng van, trạng thái thường, vận hành đơn ổn định hoặc song ổn định và trạng thái an toàn
môi chất, cấp chất lượng khí, chính sách bôi trơn, dải áp suất và nhiệt độ
điện áp nguồn, loại đầu ra, yêu cầu dập xung và đầu nối
thời gian bật tối thiểu, thời gian tắt tối thiểu, dạng chuỗi xung và thời gian bật liên tục tối đa
số lần thay đổi trạng thái trong một chu kỳ máy, chu kỳ mỗi giờ, số lần chuyển trạng thái hằng năm và khoảng bảo dưỡng dự kiến
lưu lượng cấp và xả yêu cầu cùng điều kiện thử
kích thước đế van, đầu ra đồng thời, kích thước cổng, chiều dài ống và chi tiết bộ giảm thanh
giới hạn rò rỉ, bảo vệ chống xâm nhập, rung động và ràng buộc pháp lý
định nghĩa thời gian chuyển trạng thái, chỉ số tuổi thọ, điều kiện thử và ngưỡng hỏng
các thử nghiệm nghiệm thu máy cần thiết và chiến lược phụ tùng

Hãy yêu cầu đầy đủ dữ liệu cho đúng mã sản phẩm được báo giá, gồm cả hậu tố tùy chọn. Một coil, phớt, đầu nối, cơ cấu nhấn tay, đế manifold hoặc mạch tiết kiệm điện khác có thể làm thay đổi chế độ tải hoặc đáp ứng cho phép.

Không có hệ số phổ quát biến tuổi thọ chu kỳ đã thử thành tuổi thọ sử dụng khi lắp đặt. Dùng phép tính số lần vận hành hằng năm để sàng lọc ứng viên, sau đó lập kế hoạch thay thế từ bằng chứng của nhà cung cấp và xu hướng đo được trên máy. Nếu cần rà soát mã sản phẩm, hãy gửi trình tự, áp suất, điện áp, nhu cầu lưu lượng, nhiệt độ, bố trí đế van và bằng chứng hỏng hiện tại qua trang liên hệ kỹ thuật.

Câu hỏi thường gặp về van đóng cắt tần số cao

SMC công bố 70 triệu chu kỳ cho phiên bản phớt cao su và 200 triệu chu kỳ cho phiên bản phớt kim loại trong một dòng van SY, còn Festo công bố đến 500 Hz cho một mẫu MHJ10 chuyên dụng (SMC; Festo). Các câu trả lời dưới đây giải thích cách sử dụng những con số đó mà không xem chúng là thông số phổ quát.

Đóng cắt van tần số cao được tính như thế nào?

Không có ngưỡng hertz phổ quát. Hãy tính số lần van đổi trạng thái mỗi giây, khoảng cách ngắn nhất giữa các lệnh, độ dài chuỗi xung và số lần vận hành hằng năm. Một nghìn chu kỳ máy mỗi giờ chỉ bằng 0,278 Hz trước khi tính số lần chuyển trạng thái trong một chu kỳ. So sánh nhu cầu thu được với giới hạn của đúng mã sản phẩm.

Định mức 100 triệu chu kỳ có nghĩa là van sẽ dùng được lâu như vậy không?

Không nhất thiết. Hãy xác nhận con số đó là B10, kết quả trên mẫu thử, mục tiêu kỹ thuật hay một chỉ số khác. ISO 19973-2 yêu cầu quy trình thử và báo cáo độ tin cậy được định nghĩa. Tuổi thọ lắp đặt có thể thay đổi theo áp suất, nhiệt độ, chất lượng khí, ngưỡng rò rỉ, tốc độ chuyển mạch, rung động, nhiệt manifold và bảo dưỡng.

Van có đáp ứng nhanh nhất luôn là lựa chọn tốt nhất phải không?

Không. Thời gian chuyển trạng thái ngắn chỉ quan trọng nếu độ trễ của van giới hạn máy. Năng lực lưu lượng, hạn chế đường xả, áp suất pilot, chế độ tải, rò rỉ, trạng thái an toàn, nhiệt độ và bằng chứng tuổi thọ chu kỳ vẫn phải đạt. Hãy đo các khoảng từ lệnh đến áp suất và từ áp suất đến chuyển động trước khi trả thêm chi phí cho thiết kế nhanh hơn.

Van chu kỳ cao nên dùng phớt kim loại hay phớt PTFE?

Hãy chọn cả hệ thống làm kín, không chỉ một tên vật liệu. Dòng SY của SMC cho thấy một cấu hình phớt kim loại đạt 200 triệu chu kỳ và các phiên bản phớt cao su đạt 70 triệu chu kỳ, nhưng rò rỉ và điều kiện làm việc khác nhau. Hãy xác nhận rò rỉ cho phép, khả năng chịu chất bẩn, áp suất, nhiệt độ, bôi trơn, độ hoàn thiện bề mặt và phương pháp thử của đúng mẫu được báo giá.

Van tần số cao nên được bảo dưỡng như thế nào?

Hãy theo dõi số lệnh thực tế và xu hướng thời gian chuyển trạng thái, rò rỉ, nhiệt độ, áp suất động và hạn chế đường xả trong một điều kiện lặp lại được. Dùng hướng dẫn bảo dưỡng của nhà sản xuất cùng bằng chứng trên máy để đặt mốc kiểm tra hoặc thay thế. Không áp dụng một khoảng theo quý hoặc 50 triệu chu kỳ cho mọi thiết kế van.
