Der Einfluss von Anschlussgröße und innerer Düsengröße auf die Ventilleistung

Die Anschlussgröße legt fest, wie ein Pneumatikventil verbunden wird; sie sagt jedoch nicht aus, wie viel Luft das montierte Ventil durchlassen kann. Die tatsächliche Kapazität hängt vom vollständigen inneren Strömungsweg ab, einschließlich Kanälen, Schieber- oder Tellerventilöffnungen, Sitzen, Dichtungen, Umlenkungen, Verteilerkanälen und Abluftweg. Vergleichen Sie zunächst geprüfte Durchflussdaten und erst danach die Gewindebezeichnungen.

Diese Unterscheidung ist bei einem Austausch entscheidend. Ein Ventil kann in denselben Verteiler passen und dieselben Verschraubungen aufnehmen, dabei aber einen anderen Druckverlust oder eine andere Zylinderzeit verursachen. Umgekehrt kann ein größerer Anschluss nur wenig zusätzlichen Durchfluss bringen, wenn ein innerer Kanal weiterhin die maßgebliche Drosselstelle ist.

Wichtigste Erkenntnisse

• SMC führt zwei Ventile mit 1/4-Zoll-Anschluss und Cv 0,9 bzw. 1,7 auf.
• Die geometrische Fläche wächst mit dem Quadrat des Durchmessers, der Durchfluss des vollständigen Ventils jedoch nicht zwingend.
• Verwenden Sie Cv- oder ISO-6358-Daten mit den angegebenen Druckbedingungen.
• Prüfen Sie die montierten Versorgungs- und Abluftwege während der Bewegung.

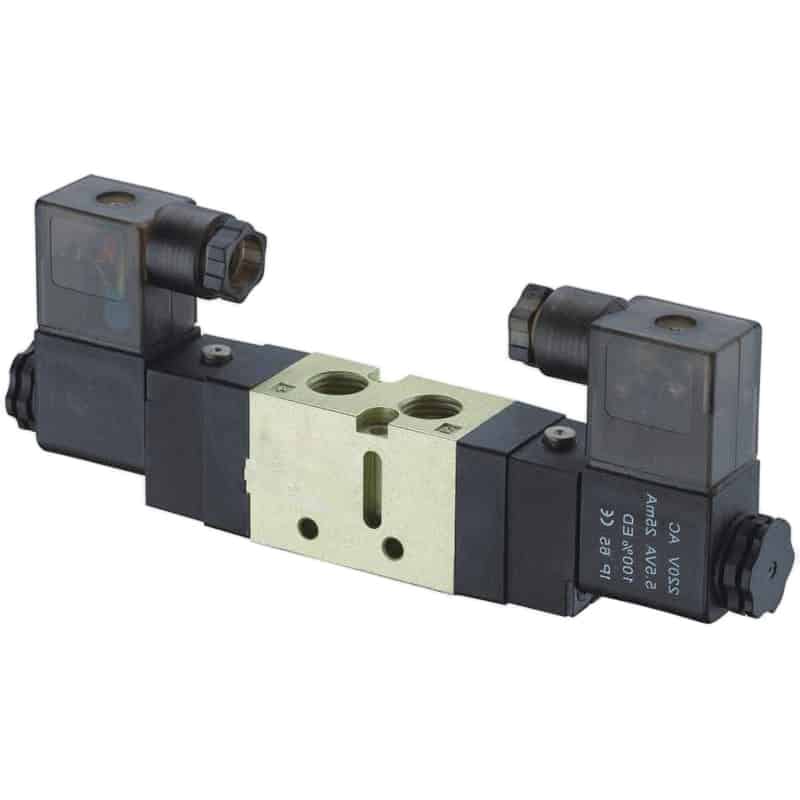

The Ventilfamilie der Wege-Magnetventile VF und VZ illustrates the visible part of selection: port count, thread, actuation, and mounting. Flow performance still comes from the exact configured valve data.

Was ist der Unterschied zwischen Anschlussgröße und innerer Düsengröße?

SMC führt ein VP344-Ventil mit einem 1/8-Zoll-Anschluss mit Cv 0,8 und dasselbe Modell mit einem 1/4-Zoll-Anschluss mit Cv 0,9. Der größere Anschluss erhöht den veröffentlichten Koeffizienten in dieser Konfiguration nur um 0,1 (SMC-Katalog der VP-Serie, abgerufen 2026).

Anschlussgröße ist die Spezifikation für die mechanische oder pneumatische Schnittstelle. Bei einem Ventil mit Gewinde kann sie Rc, G, NPT oder eine andere Gewindefamilie und die Nennweite angeben. Bei einer Steckverbindung bezeichnet sie normalerweise den kompatiblen Außendurchmesser des Schlauchs. Sie beantwortet die Frage: „Was wird hier angeschlossen?“

Innere Düsengröße ist normalerweise der Durchmesser oder die Fläche einer im Ventil eindeutig bezeichneten Sitzöffnung oder Bohrung. Der Begriff ist besonders aussagekräftig, wenn der Hersteller eine einzelne kontrollierte Öffnung angibt, wie es viele 2/2-Medienventile tun. Ein Mehrwege-Schieberventil besitzt möglicherweise keine einzelne physische Bohrung, die den gesamten Weg repräsentiert. Es kann mehrere Fenster, Umlenkungen, Dichtungen und gemeinsame Kanäle haben.

Effektive Durchflusskapazität ist die gemessene oder abgeleitete Leistung des vollständig konfigurierten Weges unter den angegebenen Prüfbedingungen. Cv, die Schallleitfähigkeit $C$, kritische Druckverhältnis $b$, effektive Fläche, oder eine Druck-Durchfluss-Kennlinie können diese Leistung ausdrücken. Sie beantwortet die Frage: „Welchen Durchfluss ermöglicht dieser Weg bei den angegebenen Drücken?“

Diese drei Angaben gehören auf dasselbe Datenblatt, sind aber nicht austauschbar.

For valve-selection calculations that begin with cylinder demand, use the broader Leitfaden zur Dimensionierung pneumatischer Durchflussregelventile. Dieser Artikel konzentriert sich auf die erforderlichen Nachweise, wenn der Anschluss passt, die innere Kapazität aber unklar bleibt.

Die innere Geometrie bildet einen Strömungsweg aus Reihendrosseln

ISO 6358-3 berechnet die stationären Kennwerte von Systemen aus Komponenten und Rohrleitungen mit bekannten Strömungseigenschaften. Diese Betrachtung auf Systemebene spiegelt eine wichtige physikalische Tatsache wider: Mehrere hintereinandergeschaltete Drosselstellen bestimmen das Ergebnis, nicht ein einzelner Nennanschluss oder ein isolierter Durchmesser (ISO 6358-3, bestätigt 2025).

Verfolgen Sie den Weg eines 5/2-Wegeventils von der Versorgung zum Zylinder. Die Luft kann durch die Eingangsverschraubung, einen Verteilerkanal, ein Schieberfenster, eine Gehäusebohrung, die Zylinderanschluss-Verschraubung und den Schlauch strömen. Beim Entlüften nimmt sie über ein anderes Schieberfenster und einen Schalldämpfer einen abweichenden Weg. Beide Richtungen können unterschiedliche Kennwerte aufweisen.

Ein großes Eingangsgewinde kann eine kleine Schieberöffnung nicht kompensieren. Ebenso kann ein großzügig dimensioniertes Ventilgehäuse keine restriktive Verschraubung, Schlauchleitung, Durchflussregelung oder Drossel ausgleichen. Der Leitfaden zu Schlauch- und Verschraubungsgrößen wendet dasselbe Prinzip des vollständigen Strömungswegs zwischen Ventil und Zylinder an.

Der Begriff „innere Düse“ kann eine trügerische Genauigkeit suggerieren. Fragen Sie bei einem Mehrwegeventil, welchen Weg und welchen Schaltzustand der angegebene Durchmesser repräsentiert. Wenn der Lieferant diese Abmessung nicht mit einer geprüften Strömungskennlinie verknüpfen kann, behandeln Sie sie als Geometrieangabe und nicht als Nachweis der Ventilkapazität.

Warum garantiert die geometrische Fläche nicht den Ventildurchfluss?

ISO 6358-1 definiert stationäre Prüfverfahren für Pneumatikkomponenten mit festen oder variablen inneren Wegen. Das Ergebnis charakterisiert die montierte Komponente unter Bedingungen kompressibler Strömung und ist aussagekräftiger, als eine einzelne Kreisfläche zu berechnen und das Ergebnis mit dem Ventildurchfluss gleichzusetzen (ISO 6358-1, bestätigt 2022).

Für eine kreisförmige Öffnung gilt für die geometrische Fläche:

Dabei ist $A$ die Querschnittsfläche und $d$ der Durchmesser. Verwenden Sie konsistente Einheiten, zum Beispiel Quadratmillimeter und Millimeter.

Das Flächenverhältnis zweier kreisförmiger Öffnungen lautet:

Wenn sich eine ideale Öffnung von 3 mm auf 4 mm vergrößert, beträgt ihr Flächenverhältnis etwa 1,78. Das entspricht einer geometrischen Flächenzunahme von 78 %. Dies beweist nicht, dass das vollständige Ventil 78 % mehr Luft durchlässt.

Warum nicht? Der reale Durchfluss hängt außerdem vom Ausflussverhalten der Öffnung, den absoluten Drücken vor und hinter der Drosselstelle, der Gastemperatur, der Kontraktion hinter dem Sitz, der Schieberstellung, der Oberflächengeometrie und weiteren Drosselstellen ab. Sobald das Druckverhältnis den kritischen Bereich der Komponente erreicht, kann die Luft ihre Strömung abschnüren und folgt dann nicht mehr der vereinfachten Wurzelbeziehung für inkompressible Strömung.

„Exponentiell“ ist ebenfalls die falsche Beschreibung. Die Fläche folgt einem Potenzgesetz mit dem Exponenten zwei. Eine Verdopplung des Durchmessers vervierfacht die ideale Kreisfläche. Sie vervierfacht jedoch nicht automatisch Cv, Schallleitfähigkeit oder Nenn-Durchfluss eines montierten Ventils.

For the gas-flow boundary, see the Analyse zur Ventildimensionierung bei laminarer und turbulenter Strömung and the Leitfaden zur Berechnung des Druckverlusts in Pneumatikventilen.

Was belegen Katalogdaten des Herstellers?

SMC veröffentlicht Cv 0.9 für ein VP344 mit 1/4-Zoll-Anschluss and Cv 1.7 für ein VP544 mit demselben nominalen 1/4-Zoll-Anschluss. Das zweite konfigurierte Ventil weist trotz unverändertem Anschlusslabel etwa 89 % mehr veröffentlichtes Cv auf (SMC-Katalog der VP-Serie, abgerufen 2026).

Die veröffentlichten Katalogwerte machen den zentralen Punkt dieses Artikels sichtbar: Anschlusskompatibilität legt die innere Kapazität nicht fest. Die Vergrößerung des VP344-Anschlusses von 1/8 auf 1/4 Zoll verändert Cv um 0,1, während der Wechsel von VP344 zu VP544 bei beibehaltenem 1/4-Zoll-Anschluss Cv um 0,8 verändert.

Modell und konfigurierter Anschluss	C von Versorgung zu Ausgang	Kritisches Verhältnis b	Cv	Aussage des Vergleichs
SMC VP344, 1/8 Zoll	3.6 dm³/(s·bar)	0.22	0.8	Ausgangskonfiguration
SMC VP344, 1/4 Zoll	3.9 dm³/(s·bar)	0.22	0.9	Der größere Anschluss bringt bei diesem Gehäuse nur einen moderaten Zugewinn
SMC VP544, 1/4 Zoll	7.5 dm³/(s·bar)	0.16	1.7	Gleicher Anschluss, deutlich andere innere Kapazität

Der SMC-Katalog zur VQZ2000-Serie liefert einen weiteren Hinweis. Eine Variante mit Metall- und eine mit Elastomerdichtung innerhalb dieser Familie haben unterschiedliche veröffentlichte $C$, $b$, and Cv Werte für ihre Versorgungs- und Abluftwege (SMC VQZ Series catalog, abgerufen 2026). Dichtungs- und Schieberkonstruktion können die Kapazität verändern, ohne dass sich die Schnittstelle der Verschraubung ändert.

Parker veröffentlicht für die H-Serie außerdem Werte nach Ventilgröße, Anschlussgröße, Cv, Schallleitfähigkeit, kritischem Verhältnis, Nenn-Durchfluss und Strömungsrichtung (Parker-Katalog der H-Serie, abgerufen 2026). Schon das Format des Katalogs ist aufschlussreich: Eine Anschlussspalte wird von mehreren Leistungsspalten begleitet, weil keine einzelne Anschlussabmessung die Dimensionierungsfrage beantwortet.

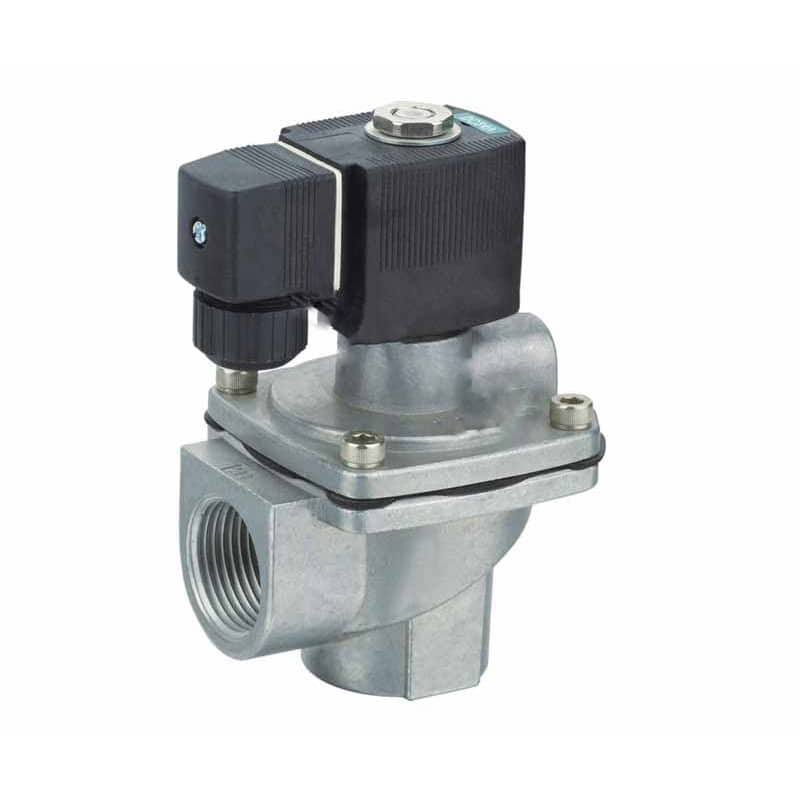

The vorgesteuerte 2/2-Ventilfamilie VXF zeigt, warum die Ventilarchitektur wichtig ist. Auch ein sichtbar großer Prozessanschluss erfordert einen modellspezifischen Sitzdurchmesser, eine Pilotanforderung, einen Druckbereich und einen Durchflusskennwert.

Welcher Durchflusskennwert sollte die Auswahl bestimmen?

ISO 6358-1 behandelt die stationäre Prüfung von Pneumatikkomponenten, während die Änderung von 2020 die effektive Leitfähigkeit ergänzt und die Änderung von 2026 die Messunsicherheit behandelt. Diese Aktualisierungen bekräftigen dieselbe Regel: Vergleichen Sie Daten, die nach einem definierten pneumatischen Verfahren gemessen oder abgeleitet wurden, nicht eine unbeschriftete Behauptung wie „High Flow“ (ISO 6358-1, 2013).

Verwenden Sie den Wert, den der Hersteller für die exakte Teilenummer und Strömungsrichtung angibt:

Veröffentlichter Wert	Beste Verwendung	Erforderlicher Kontext
Cv	Ventilkapazität vergleichen und das Gasauslegungsverfahren des Lieferanten verwenden	Strömungsrichtung, absolute Eingangs- und Ausgangsdrücke, Gas, Temperatur
Sonic conductance C	Abgeschnürte pneumatische Kapazität berechnen oder vergleichen	ISO-6358-Verfahren und Einheiten
Critical pressure ratio b	Übergang zwischen Unterschall- und abgeschnürtem Bereich bestimmen	Zusammen mit C und dem absoluten Druck verwenden
Effective area	Komponenten vergleichen, wenn der Lieferant die Prüfgrundlage angibt	Norm und Druckbedingung
Nennwert in L/min oder SCFM	Schnellvergleich innerhalb eines Katalogs	Versorgungsdruck, nachgeschalteter Druck und Bezugszustand
Physischer Düsendurchmesser	Geometrie- und Prüfung der Schmutztoleranz	Ersetzt keine Durchflussdaten für den vollständigen Weg

Vermischen Sie Koeffizienten aus nicht zusammengehörigen Konventionen nicht, ohne die Definition zu prüfen. Parker weist darauf hin, dass das pneumatische Ventil-Cv mit einer standardisierten ANSI/NFPA-Prüfung berechnet wird, und warnt, dass andere Berechnungsverfahren zu abweichenden Ergebnissen führen können (Parker-Hand- und mechanische Ventile, abgerufen 2026).

Behandeln Sie das Prüfverfahren als Bestandteil der Kennzahl. „Cv 1,0“ ohne Bauteilzustand, Strömungsrichtung und Verfahren ist ein schwächerer Nachweis als eine vollständige Tabelle mit $C$, $b$, Cv, und Druckbedingungen. Je komplexer der Ventilweg ist, desto weniger aussagekräftig wird ein bloßer Düsendurchmesser.

The Leitfaden zur Definition von Cv und zur Ventildimensionierung explains coefficient terminology. When suppliers use mixed coefficient systems, use the Cv/Kv-Konverter for a first comparison, then return to the pneumatic flow curve.

Wie sollten Sie ein Ventil dimensionieren, bevor Sie den Anschluss wählen?

Parker berechnet in einem veröffentlichten Zylinderbeispiel Cv 1.06 aus Zylinderfläche, Hub, Kompressionsfaktor des Versorgungsdrucks, zulässigem Druckverlust und einer Hubzeit von einer Sekunde. Die Berechnung beginnt mit dem Bewegungsbedarf und endet mit einem passenden Anschluss, nicht umgekehrt (Parker Engineering-Daten, abgerufen 2026).

Gehen Sie in dieser Reihenfolge vor:

1. Legen Sie Zylinderbohrung, Stange, Hub, Lastrichtung sowie die Zielzeiten für Aus- und Einfahren fest.
2. Berechnen Sie den Spitzenvolumenstrom während jedes Arbeitshubs, nicht nur den über den Zyklus gemittelten Luftverbrauch.
3. Legen Sie den während der Bewegung am Aktor mindestens nutzbaren Druck fest.
4. Verteilen Sie den Druckverlust auf Wartungseinheit, Wegeventil, Schlauchleitungen, Verschraubungen, Geschwindigkeitsregler, Zylinderanschlüsse und Entlüftung.
5. Wählen Sie die Ventilkapazität anhand von Cv, ISO-6358-Daten oder einer Durchflusskennlinie des Lieferanten.
6. Wählen Sie die Anschluss- und Verschraubungskonfiguration, die diese Kapazität unterstützen kann.
7. Prüfen Sie die Kennwerte für Versorgung und Entlüftung im gewählten Schieberzustand.
8. Validieren Sie das Ergebnis unter der realen Last.

WerkzeugVentile und DurchflussCv-Durchfluss-RechnerVergleichen Sie ein erforderliches Cv, das Cv des Kandidatenventils oder den zulässigen Druckverlust und bestätigen Sie anschließend die Druckluftleistung anhand der Gasdurchflussdaten und Betriebsbedingungen des Herstellers.Q = Cv x sqrt(DeltaP x SG) für DurchflussBerechnungsmodusCv-WertDurchflussDruckabfallRechner öffnen ->

Der Rechner dient als Vorauswahl. Eine einfache Cv-Beziehung kann nicht jeden Bereich kompressibler Strömung, jeden Schieberzustand oder jeden Verteilerweg abbilden. Wenn die Zielzeit des Zylinders die Eingangsgröße ist, verwenden Sie den beschriebenen speziellen Ablauf zur Ermittlung des Durchflussbedarfs im vollständigen Artikel zur Ventildimensionierung.

Wählen Sie niemals zuerst den Anschluss und nehmen Sie an, dass das größte verfügbare Gehäuse automatisch besser ist. Eine Überdimensionierung kann Kosten, Verteilerplatz, geschaltetes Volumen und größere Verschraubungen hinzufügen, ohne die tatsächliche Engstelle zu verbessern.

Wie finden Sie die maßgebliche Drosselstelle?

ISO 6358-3 bietet ein Verfahren zur Abschätzung der gesamten stationären Kennwerte aus bekannten Komponenten- und Rohrleitungsdaten. In der Praxis ergänzt eine dynamische Prüfung dieses Verfahren: Erfassen Sie den Druck vor und hinter den vermuteten Drosselstellen, während sich der Aktor bewegt, und vergleichen Sie anschließend denselben belasteten Zyklus (ISO 6358-3, 2014).

Verwenden Sie drei Druckmesspunkte:

• P1 am Ventileingang: macht Verluste in Wartungseinheit, gemeinsamem Verteiler und Versorgungsleitung sichtbar.
• P2 am aktiven Zylinderanschluss: erfasst Verluste im Versorgungsweg des Ventils, in der Verschraubung und im Schlauch.
• P3 am entlüftenden Zylinderanschluss oder Ventilausgang: macht Abluftdrosselung, Rücklaufschlauch, Verteiler und Gegendruck des Schalldämpfers sichtbar.

Erfassen Sie Druck und Hubzeit auf derselben Zeitbasis. Prüfen Sie Aus- und Einfahren getrennt, weil dabei unterschiedliche Kammerflächen und Ventilwege verwendet werden.

Beobachtung während der Bewegung	Wahrscheinliche Interpretation
P1 fällt in beide Richtungen ab	Vorgelagerte Versorgung, Wartungseinheit, gemeinsamer Verteiler oder Abzweigleitung begrenzt
P1 bleibt stabil, aber P2 bleibt niedrig	Ventilweg, Versorgungsverschraubung, Schlauch oder Geschwindigkeitsregler drosselt
Der Antriebsdruck ist ausreichend, aber P3 ist hoch	Abluftweg des Ventils, Abluftdrosselung, Schlauch oder Schalldämpfer drosselt
Ein Ventil mit größerem Anschluss bewirkt keine messbare Änderung	Eine andere Komponente oder die Mechanik des Aktors bestimmt das Ergebnis
Eine Richtung verbessert sich, die andere jedoch nicht	Kennwerte von Versorgungs- und Abluftweg oder die Schieberfenster unterscheiden sich

Der statische Druck reicht nicht aus. Ein Manometer am Regler kann nach dem Ende der Bewegung den erwarteten Wert anzeigen, während der Zylinder weiterhin einen großen transienten Druckabfall erfährt. Der vollständige Leitfaden zur Fehlersuche bei Druckverlust behandelt Ursachen in der gemeinsamen Versorgung und auf der Anlagenseite.

Ein Austauschtest benötigt zwei Abnahmewerte: den dynamischen Druck am Aktor und die belastete Hubzeit. Die passende Gewindeverbindung beweist nur die Montagekompatibilität. Erst diese Messungen zeigen, ob der Ersatz die pneumatische Leistung der Maschine erhält.

Checkliste für Ventilaustausch und RFQ

Die Tabellen der Parker-H-Serie veröffentlichen getrennte Kennwerte für Versorgung und Entlüftung, und die SMC-VP-Daten unterscheiden bei jedem Modell beide Richtungen. Eine Austauschanfrage, die nur “1/4-inch, 24 VDC, 5/2” lässt die Nachweise aus, die zur Erhaltung der Durchflussleistung erforderlich sind (Parker H-Serie; SMC VP-Serie, abgerufen 2026).

Nehmen Sie diese Angaben in die RFQ oder den Austauschdatensatz auf:

• vollständige Original- und vorgeschlagene Teilenummern;
• Ventilfunktion, Grundstellung, Anzahl der Schaltstellungen und Rückstellmethode;
• Anschlussnormen für Versorgung, Zylinder, Pilot und Entlüftung;
• konfigurierte Schnittstelle der Verschraubung oder des Verteilers;
• minimaler, normaler und maximaler Betriebsdruck;
• Durchflussbedarf und zulässiger Druckverlust in jeder aktiven Richtung;
• Cv, $C$ and $b$, effektive Fläche oder Nenn-Durchfluss mit Prüfbedingungen;
• Pilotdruck und Pilotdurchfluss bei vorgesteuerten Ausführungen;
• Medium, Filterung, Schmierung und Kondensatbedingungen;
• Umgebungs- und Lufttemperaturbereich;
• Dichtungs- und Gehäusewerkstoff;
• Spannung, Leistung, Anschluss, Überspannungsschutz und Einschaltdauer;
• erforderliche Nachweise zu Reaktion, Leckage, Lebensdauer und Sicherheit;
• Abnahmezeiten für belastetes Aus- und Einfahren.

The Vergleich von Schieber- und Tellerventilkonstruktionen helps explain why two valves with similar ports may have different leakage, response, pressure range, and internal capacity.

Bearbeiten Sie ein gekauftes Ventil nicht nachträglich, um einen inneren Durchgang zu vergrößern. Eine Änderung an Sitz, Schieberfenster oder Gehäusebohrung kann Druckfestigkeit, Dichtheit, Pilotbalance, Reaktion, Werkstoffbehandlung und Herstellerkennwerte ungültig machen. Wählen Sie stattdessen ein dokumentiertes Modell mit höherer Kapazität.

FAQ zu Anschlussgröße und innerer Düsengröße

Die SMC-VP-Daten liefern die kürzeste Antwort auf dieses Thema: Ein 1/4-Zoll-VP344 ist mit Cv 0,9 angegeben, während ein 1/4-Zoll-VP544 mit Cv 1,7 angegeben ist. Derselbe Anschluss kann daher je nach innerer Ventilkonstruktion und konfiguriertem Weg sehr unterschiedliche geprüfte Kapazitäten aufweisen.

Kann die Anschlussgröße den Durchmesser der inneren Düse angeben?

Nein. Die Anschlussgröße bezeichnet die Verbindung, nicht jede Bohrung, jeden Kanal, jeden Sitz, jedes Schieberfenster oder jeden Abluftdurchgang im Ventil. Einige 2/2-Ventile veröffentlichen einen bestimmten Sitzdurchmesser, bei Mehrwegeventilen sind jedoch häufig wegbezogene Cv- oder ISO-6358-Daten erforderlich. Fordern Sie stattdessen die Zeichnung und Durchflusstabelle des exakten Modells an, anstatt ein allgemeingültiges Verhältnis zu schätzen.

Vervierfacht eine Verdopplung des Düsendurchmessers den Ventildurchfluss?

Sie vervierfacht die geometrische Fläche einer einzelnen idealen kreisförmigen Öffnung. Sie garantiert jedoch nicht den vierfachen Durchfluss durch ein montiertes Pneumatikventil. Die tatsächliche Kapazität hängt außerdem vom Ausflussverhalten, Druckverhältnis, der Schieberstellung, Umlenkungen, Dichtungen, weiteren Drosselstellen, Gastemperatur und davon ab, ob die Strömung unterschallig oder abgeschnürt ist.

Kann ein Ventil mit kleinerem Anschluss ein Ventil mit größerem Anschluss übertreffen?

Ja, wenn der kleinere Anschluss zu einem Ventil mit offenerem innerem Weg oder höherem geprüftem Leitwert gehört. Vergleichen Sie das exakte Cv, die Schallleitfähigkeit, das kritische Druckverhältnis oder die Druck-Durchfluss-Kennlinie. Prüfen Sie auch Verschraubungen und Schlauchleitungen, denn ein günstiger Ventilkennwert kann im angeschlossenen Kreis dennoch verloren gehen.

Ist Cv nützlicher als ein veröffentlichter Düsendurchmesser?

Für die Kapazität des vollständigen Ventils ist ein korrekt definierter Durchflusskoeffizient oder sind ISO-6358-Daten normalerweise nützlicher, weil sie das Strömungsverhalten des montierten Ventils abbilden. Auch dieser Wert benötigt Angaben zu Prüfverfahren, Gas, Strömungsrichtung und Druckbedingungen. Der Düsendurchmesser bleibt für die Geometrie, die Schmutztoleranz und die Prüfung einer eindeutig bezeichneten Sitzöffnung nützlich.

Was sollte nach dem Austausch eines Pneumatikventils gemessen werden?

Messen Sie den Druck am Ventileingang, den Druck am aktiven Zylinderanschluss, gegebenenfalls den Abluftgegendruck sowie die belasteten Zeiten für Aus- und Einfahren. Verwenden Sie vor und nach dem Austausch denselben Versorgungszustand, dieselbe Last, dieselben Dämpfungseinstellungen und dieselben Positionen der Geschwindigkeitsregler. Ein passendes Gewinde bestätigt die Montage; dynamischer Druck und Zeitverhalten bestätigen die Leistung.
