精密組裝用防旋轉氣缸選型指南

防旋轉氣缸是一種線性氣動致動器，透過機械約束限制活塞桿、工具板或滑座旋轉。當工具、夾爪、噴嘴或治具在整段行程中都必須維持指定角度時，防旋轉氣缸就是合理的選型起點。不過，導引機構仍須承受側向力、扭轉負載、懸臂質量、氣管拖曳力與減速力，且不能耗盡組裝製程的容許誤差。

選型時應從工具基準反向推算致動器需求。先定義工件處容許的最大側向誤差，將誤差換算為容許角度，再把安裝負載分解到製造商定義的力矩軸，接著核對確切的缸徑、行程、導引、速度及緩衝配置。最後，應在工具端以實際負載進行驗收測試。

重點摘要

• SMC 公布 CXS2 雙桿系列的防旋轉精度為 ±0.1°，但這是特定型號的數值。
• 比較不同機構前，先把角度誤差換算成工具端位移。
• 依確切型錄核對 Mx、My、Mz，再於生產負載下驗證已安裝軸的性能。

本指南內容

• 先建立工具端誤差預算
• 真正重要的防旋轉規格是哪一項？
• 將每個偏置負載換算為型錄力矩
• 哪種機構符合負載路徑？
• 為什麼行程、懸臂長度、速度與衝擊會改變選型結果？
• 安裝與工具如何耗用剩餘公差？
• 如何驗證已安裝的軸？
• 防旋轉氣缸詢價檢查表
• 防旋轉氣缸常見問題

先建立工具端誤差預算

SMC 將 CXS2 雙桿氣缸的防旋轉精度標示為 ±0.1°，但對組裝真正有意義的數值，取決於受約束滑座到工具基準的距離（SMC CXS2 系列，2023 年更新）。偏置距離很長時，即使角度很小，也可能造成孔位錯失或歪斜插入。

先從工具接觸零件的位置，定義容許的最大側向誤差。若工具基準與有效旋轉中心相距 $L$，而滑座旋轉 $\theta$，此角度造成的側向位移為：

其中，$\delta_{\theta}$ 是工具端側向誤差，$L$ 是工具偏置距離，$\theta$ 是角位移。$\delta_{\theta}$ 與 $L$ 必須使用相同長度單位。對小角度而言，$\delta_{\theta} \approx L\theta$ 可作為初步估算，但前提是 $\theta$ 以弧度表示。

假設插入工具距離導引面 120 mm，而角度造成的側向誤差必須控制在 0.20 mm 以內，最大角度為 $\theta_{\max} = \arctan(0.20/120) \approx 0.095^\circ$。因此，在尚未加上安裝誤差、軸承變形、工具柔度或零件變異前，型錄中的 ±0.1° 已超出分配給氣缸的誤差。

不要把全部組裝公差都分配給氣缸。應將公差分配給零件供料定位、治具位置、機架、致動器導引、工具、感測及量測不確定度。即使氣缸本身符合型錄規格，只要每個誤差來源都占滿圖面公差，整體製程仍可能失敗。

是否合格，取決於工具基準。

真正重要的防旋轉規格是哪一項？

Festo 列出的 DFM 各導引類型與活塞尺寸，在無負載下的平均扭轉背隙介於 ±0.01° 到 ±0.1°；容許扭矩則列在另一組隨行程變化的表格中（Festo DFM/DFM-B 型錄，2026 年，第 12–13 頁）。兩者是不同特性，任何一項單獨都無法證明工具端在負載下的重複精度。

應沿用實際供應商資料中的術語，不要把每一個角度數值都當成「精度」。

背隙與剛性不能互換。

特性	說明內容	無法證明的內容
防旋轉精度	依製造商指定方法量得的最大方向偏差	線性定位精度或負載剛性
扭轉背隙	扭矩反向時的角度自由間隙	持續力矩下的彈性扭轉量
角度重複精度	回到同一指令狀態時的數值離散範圍	與圖面標稱角度的接近程度
扭轉剛性	每單位施加扭矩所造成的角位移	軸承壽命或側向負載能力
行程平行度	工作台相對基準面的移動平行程度	工具繞所有軸線的旋轉情形
位置重複精度	線性終點位置的變異	工具方向或導引力矩容量

一般圓形活塞桿氣缸通常沒有額定防旋轉能力。密封件與桿端軸承可能產生偶發摩擦，但摩擦並不是穩定的方向約束。工具必須保持角度時，應使用有鍵槽或異形活塞桿、兩支機械耦合活塞桿、一體式導引致動器、氣動滑台，或搭配容許位移連接件的獨立線性導軌。

旋轉背隙量測指南說明角度自由間隙與負載變形的差異。若要進一步理解精度與重複精度的區別，請參閱氣缸定位的重複精度與準確度。

將每個偏置負載換算為型錄力矩

以採用循環滾珠導引的 25 mm 缸徑 Festo DFM 為例，20 mm 行程的公布扭轉極限為 6.14 N·m，100 mm 行程則為 3.81 N·m（Festo DFM/DFM-B 型錄，2026 年，第 12 頁）。因此，同一缸徑並不只有一個通用容許力矩。

在導引滑座或工具板處繪製自由體圖。納入工具重量、工件重量、製程力、氣管與電纜力、加速力、減速力及所有接觸反力。對每一項與力臂垂直的力，力矩大小為：

其中，$M$ 是以 N·m 表示的力矩，$F_{\perp}$ 是以牛頓表示的垂直分力，$e$ 是以公尺表示的垂直偏置距離。扭矩本身就是力矩，因此不要再把既有扭矩乘上另一個「力臂」。應把施加扭矩直接加到對應軸上。

若氣管在 140 mm 偏置處產生 35 N 側向拉力，其初步力矩為 $M = 35 \times 0.14 = 4.9\ \mathrm{N\,m}$。氣管彎曲時，負載方向可能反轉，因此兩個方向都要檢查。垂直工具的重心若偏離導引面，其質量也會產生彎矩。

將結果對應到所選型錄使用的座標軸。製造商可能把滾轉、俯仰及偏航標為 Mx、My、Mz，但軸向仍以各自圖面定義為準。不得把另一品牌或系列的軸標示直接套用過來。

不要為所有導引式氣缸自行套用同一套組合負載公式。有些型錄提供容許負載圖，有些列出各別力矩限制，另一些則要求使用負載比法或選型軟體。應套用確切系列所公布的規則。若型錄未說明組合負載方法，應要求供應商提供有文件依據的選型結果，不要假設每一軸分別合格就足夠。

哪種機構符合負載路徑？

目前的 Festo DFM/DFM-B 系列涵蓋多種導引選項，標稱行程為 5 至 400 mm；SMC 則公布 MXJ 小型氣動滑台的行程平行度為 0.005 mm（Festo DFM/DFM-B 型錄，2026 年；SMC MXJ 系列，2019 年更新）。不同架構的名稱，並不代表性能可以互換。

機構	最適合選用的理由	應要求的主要證據	常見錯誤
異形或有鍵活塞桿	主要需求是限制方向、且安裝空間緊湊的改裝	額定扭矩、角度間隙、磨耗限制	把防旋轉能力當成側向負載導引

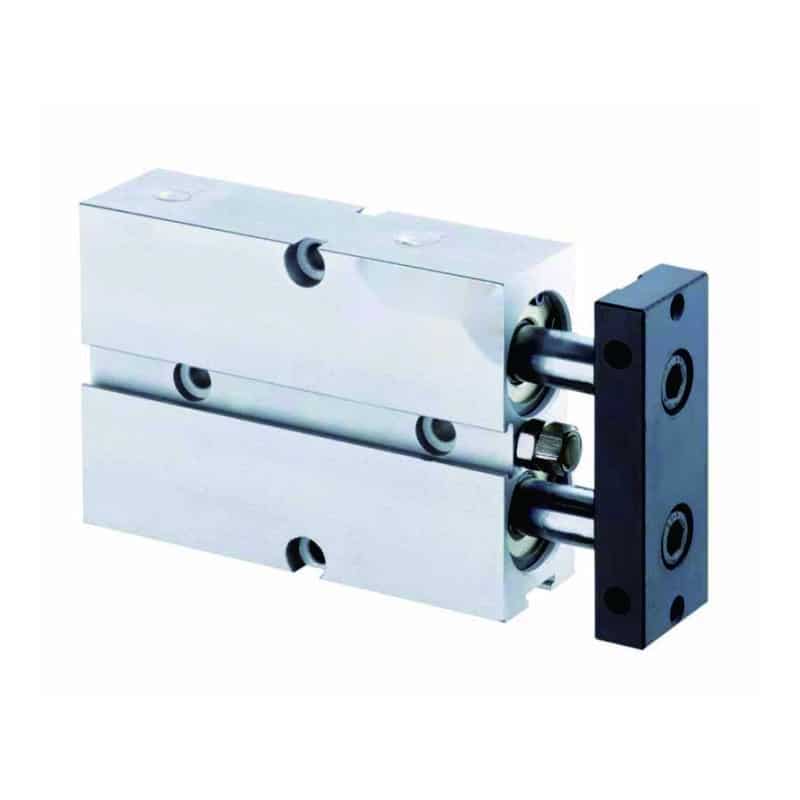

雙桿氣缸	需要小型工具板與同步線性運動	防旋轉精度、容許負載、活塞桿同步性	假設所有雙桿設計都是精密滑台
導引式氣缸	工具質量、橫向力與彎矩必須傳入一體式導引機構	Mx/My/Mz 限值、導引類型、變形、行程降額	只依缸徑與推力選型
氣動滑台	需要短行程、精巧且表面幾何明確的精密運動	平行度、重複精度、力矩資料、預壓、調整器	把線性平行度視為角度剛性
獨立線性導軌	高力矩、長行程或嚴格工具基準需要專用負載路徑	導軌／滑塊額定值、間距、變形、對準方法	將氣缸與略有未對準的導軌剛性連接

異形活塞桿可以防止活塞桿自轉，卻不會因此成為側向負載軸承。雙桿設計提供更寬的幾何約束，但容許力矩與工具板變形仍取決於活塞桿間距、軸套、行程及負載位置。導引式氣缸把驅動與導引整合在同一本體中，可縮短組裝時間，但導引選項也會成為致動器型號的一部分。

氣動滑台的已公布工作台幾何若能直接對應工具基準，就是很合適的選擇。長行程或高傾覆力矩應用，另行選型的線性導軌可能提供更清楚的負載路徑。以氣缸驅動該導軌時，應使用能容許製造商核准未對準量的連接方式。氣缸提供軸向力；導軌則承受橫向負載與力矩。

若要深入比較軸承類型與三軸力矩能力，請參閱小型導引氣缸選型指南。若主要選擇在異形活塞桿與雙桿之間，請參閱六角桿與雙桿機構比較。防旋轉活塞桿選項指南則更詳細說明改裝用架構。

為什麼行程、懸臂長度、速度與衝擊會改變選型結果？

SMC 對 CXS2 系列標示的最大活塞速度為 800 mm/s、容許動能為 0.016 J；兩項數值都只適用於該系列，不能代表所有雙桿氣缸（SMC CXS2 系列，2023 年更新）。靜態角度精度不能取代動態能量檢查。

行程會從兩方面影響選型。第一，Festo DFM 的範例顯示，同一型錄型號在行程較長時，容許力矩可能較低。第二，工具與氣管幾何位置可能讓負載在完全伸出時離導引面更遠。應在每個關鍵位置計算最不利力臂，不要只採用縮回狀態的配置。

完全伸出通常是最嚴苛的狀態。

加速會產生慣性力 $F_{\mathrm{inertia}} = ma$，其中 $m$ 是以公斤表示的運動質量，$a$ 是以 m/s² 表示的加速度。應沿工具重心解析這股力，並把產生的力矩依正確方向加入計算。若運動由內部氣緩衝、緩衝墊或外部油壓緩衝器停止，應依實際壓力與調整設定，核對移動動能及製造商的容許能量。

高速運動也可能改變氣管拖曳力、拖鏈反力、軸承負載方向及末端停止後的回彈。低速、無負載的工作台測試可能看似精準，生產減速時卻會扭轉滑座。製程若使用重型工具或高循環頻率，應將計算能量與確切的氣緩衝或油壓緩衝器資料比較。氣缸緩衝能量指南另行說明這項檢查。

安裝與工具如何耗用剩餘公差？

SMC 對 MXJ 氣動滑台公布的安裝平行度為 0.03 mm，行程平行度則為 0.005 mm（SMC MXJ 系列，2019 年更新）。兩個型錄數值相差十倍，說明再精密的內部導引，也無法補償變形的安裝面或定位不良的工具板。

應使用機加工基準及製造商指定的定位特徵。螺栓提供夾緊力；若工具拆卸後必須精準復位，螺栓不應是唯一的定位方式。應檢查安裝面的平面度與潔淨度、鎖固順序、螺栓扭矩、定位銷或定心特徵，以及氣缸與工具之間的任何轉接板。

不要強迫一體式導引單元跟隨軸線不同的第二套剛性導軌。兩條過度約束的導引路徑可能卡滯、增加摩擦，並在結構升溫時造成工作台偏移。若必須使用外部導軌，應明確定義由哪個元件建立運動基準，以及氣缸連接件如何吸收容許的未對準。氣缸安裝與對準指南說明相關機械檢查，避免把對準視為型錄選型完成後才處理的事項。

依我們審查氣缸應用的經驗，應由機加工定位特徵建立運動基準，緊固件則維持夾緊力。這項簡單的區分，可以避免帶間隙的螺栓孔排列意外成為定位系統。

氣管與感測器電纜也必須納入公差審查。配管時應避免其彎曲力在端點位置使工具板反向偏轉，接著在工作壓力下檢查治具。即使致動器本身維持在公布角度內，壓力仍可能使薄型轉接板變形。

如何驗證已安裝的軸？

Festo 在無負載、縮回狀態下量測扭轉背隙，扭矩與端板變形資料則列在同一本 DFM 型錄的不同章節（Festo DFM/DFM-B 型錄，2026 年，第 12–15 頁）。因此，安裝驗收測試必須量測生產工具與實際負載，不能只測裸露滑座。

應在功能基準處量測。已知半徑位置的量錶可以顯示角度運動，但在用實際半徑換算前，讀值仍只是線性位移。數位角度儀的範圍、解析度、安裝方式與不確定度若適用，也能協助量測。公差很小時，視覺系統或座標量測方法可能更能代表零件介面。

測試實際製造完成的機器。

採用以下驗收順序：

1. 記錄配置。 記下型號代碼、缸徑、行程、導引類型、壓力、速度控制、緩衝設定、安裝方向、工具質量、重心偏置、氣管、電纜及量測不確定度。
2. 建立無負載基準。 先跑完整行程，檢查是否卡滯、摩擦異常或基準偏移，再加入製程負載。
3. 測試實際負載。 以生產壓力、速度、加速度、減速度及停留時間運轉，並納入工件與實際氣管或電纜配置。
4. 量測兩個方向。 每個測試位置都分別由伸出與縮回方向接近，以顯示背隙及負載反轉效應。
5. 涵蓋關鍵狀態。 量測縮回位置、必要時的行程中點及完全伸出位置。若壓入、插入、點膠或夾緊會改變力矩，應加入製程力條件。
6. 依風險訂定抽樣計畫。 定義暖機、樣本數、驗收統計量、重新校正間隔及不合格結果的處置方式。沒有製程能力依據時，不要採用通用循環次數。

型錄核對與安裝測試應分別留下紀錄。前者證明所選致動器在已公布的型號限制內使用；後者證明整台機器能維持工具基準。兩者不能互相取代。

ISO 4414 涵蓋氣動系統與元件的一般規則及安全要求，包括設計、安裝、操作與維護期間可合理預見的危害（ISO 4414:2010，2021 年確認）。測試前應固定負載、控制儲存的氣動能量、定義安全排氣狀態，並防止意外動作。

防旋轉氣缸詢價檢查表

Festo DFM/DFM-B 型錄涵蓋 6 至 100 mm 的活塞直徑，以及 5 至 400 mm 的標稱行程，並提供多種導引與緩衝配置（Festo DFM/DFM-B 型錄，2026 年）。因此，「導引式氣缸，25 mm 缸徑」不足以完成可重現的選型。

提供供應商的圖面或結構化資料表應包含：

• 所需氣缸功能與安裝方向
• 工具端基準及容許的側向與角度誤差
• 缸徑或所需軸向力、工作壓力及運動時可用壓力
• 行程、關鍵位置、速度、循環頻率、加速度與停止方式
• 工具與工件質量，以及重心座標
• 製程力的方向、作用線及負載點
• 影響明顯時的氣管與電纜力
• 最不利位置的 Mx、My、Mz 計算值
• 所需導引類型，以及背隙、平行度、重複精度與變形限制
• 安裝面、定位特徵、轉接板及可用安裝空間
• 環境、污染、溫度、沖洗、潤滑與材料限制
• 感測器、調整器、緩衝、油壓緩衝器、接口與接頭要求
• 要求的使用壽命依據與維護空間
• 要求製造商提供的選型紀錄、負載圖或工程工具輸出
• 安裝驗收方法與合格／不合格限值

要求供應商指出檢查所使用的確切型號與型錄版本。專案若比較多個方案，應將各自選型結果連同座標軸、基準距離、導引類型、行程及組合負載規則分開保存。籠統的「高力矩容量」標示不等於工程核准。

防旋轉氣缸常見問題

SMC 對一個 CXS2 雙桿系列公布的防旋轉精度為 ±0.1°；Festo 則依尺寸與導引類型，列出 DFM 扭轉背隙為 ±0.01° 至 ±0.1°（SMC CXS2 系列，2023 年；Festo DFM/DFM-B 型錄，2026 年）。以下五個實務選型答案，都應在這些特定型號數值的前提下理解。

防旋轉精度等同於角度重複精度嗎？

不等同。防旋轉精度、扭轉背隙、負載下的角位移及逐次循環重複精度描述的是不同特性。應先閱讀製造商的測試條件與用語，再於製程基準處，以生產負載、速度、氣管配置與進入方向量測已安裝工具，不能直接比較定義不同的型錄數值。

標準氣動氣缸可以加裝外部導軌嗎？

可以。獨立線性導軌可承受側向負載與力矩，氣缸則提供軸向力。連接件必須容許規定範圍內的未對準，導軌也要依本身的力、力矩、間距、行程與壽命選型。避免把兩套可能彼此干涉的導引路徑剛性連接。

缸徑越大，防旋轉能力就越高嗎？

不一定。在相同有效壓力下，較大缸徑會增加活塞面積與可用軸向力；防旋轉能力則取決於導引幾何、軸承類型、間距、行程、工具偏置與本體結構。應核對確切型號的 Mx、My、Mz、背隙及變形資料，不要由缸徑推定力矩容量。

應依靜態力矩還是動態負載選型？

兩者都要檢查。靜態重量與製程力決定持續導引負載；加速、減速、衝擊、氣管運動及負載反轉，可能產生更大或方向不同的力矩。製造商若提供動態、動能、緩衝及組合負載規則，就應依規則計算，並在安裝驗收時重現生產動作。

安裝後應如何驗證角度性能？

裝上生產負載後，在工具的功能基準處量測位移或角度。暖機後測試兩個運動方向及所有關鍵行程位置，並記錄壓力、速度、緩衝設定、氣管配置、量測不確定度與驗收統計量。維護後或製程出現漂移時，應重複相同的受控測試。
