如何準確量測並消除旋轉背隙，以實現氣動致動器的精密定位？

請在受驅動的輸出端量測旋轉背隙，分別由兩個方向接近同一目標位置，並在受控壓力與負載下施加明確的反向扭矩。兩個完全貼合位置之間的角度差，就是系統因方向反轉而產生的空行程。這個數值通常可以降低，但在完整的致動器、軸連接、治具與負載通過雙向驗收測試前，不應承諾零背隙。

這項區分很重要，因為致動器型錄中的數值並未涵蓋已安裝機器內的所有位移來源。鬆動的鍵、具有彈性的支架、磨損的軸承、內部擋塊、變動的供氣壓力，以及安裝在負載上游的感測器，都可能讓最終工具位置在方向反轉時偏移。根據我們審查氣動應用的經驗，決策應以實際安裝後的輸出結果為準；致動器內部數值只是整體誤差預算的一部分。

重點摘要

• 測試前先界定需要確認的是軸背隙、端點重複精度，還是帶載系統的反轉誤差。
• 在輸出端或製程基準上量測，並採用與驗收測試相同的壓力、負載、方向與扭矩。
• 使用實際的百分錶量測半徑，將切向位移換算為角度。
• 選擇機械或控制改善方法前，先區分間隙與彈性變形。
• 必須由兩個方向驗證維修結果；軟體無法補償鬆動或持續變化的機械結構。

如果需要先比較葉片式、單齒條與雙齒條機構，請閱讀氣動旋轉致動器運作指南。本文假設致動器已安裝或選定，重點放在量測與改善。

旋轉背隙的實際含義是什麼？

旋轉背隙是指輸入反轉後，到輸出端在相反方向確實承受負載之前所出現的角度空行程。對齒條與小齒輪致動器而言，齒面間隙是其中一個來源。已安裝的機器還可能在鍵、花鍵、聯軸器、軸承、安裝面、分度盤或工件夾具處增加間隙。

不要把所有位置誤差都統稱為背隙：

名稱	所描述的現象	辨識方式
背隙或空行程	反轉後，輸出端為消除間隙所需的位移	反轉點附近出現與方向相關的空檔
彈性順應性	隨施加扭矩增加而加大的變形	扭矩上升時，位置逐步改變
重複精度	在相同條件下由同一方向重複接近目標時的結果離散程度	比較由單一方向多次運行的差異
準確度	實測輸出位置與指令或標稱位置之間的差異	相對目標呈現一致的偏移
解析度	感測器或控制器可回報的最小增量	只是數位步距，不能證明負載實際位置
端點穩定性	在壓力作用下，每次落在同一機械擋塊位置的能力	取決於擋塊剛性、衝擊、壓力與負載

這些術語可避免常見的誤判。如果位置會隨反向扭矩增加而平順改變，問題就不只是齒面之間的間隙；軸扭轉、支架彎曲、軸承變形或負載位移可能才是主因。如果編碼器讀值重複，但工具位置並不重複，感測器可能位於鬆動介面的上游。回授感測器整合指南說明了感測器解析度與機器準確度為何是不同規格。

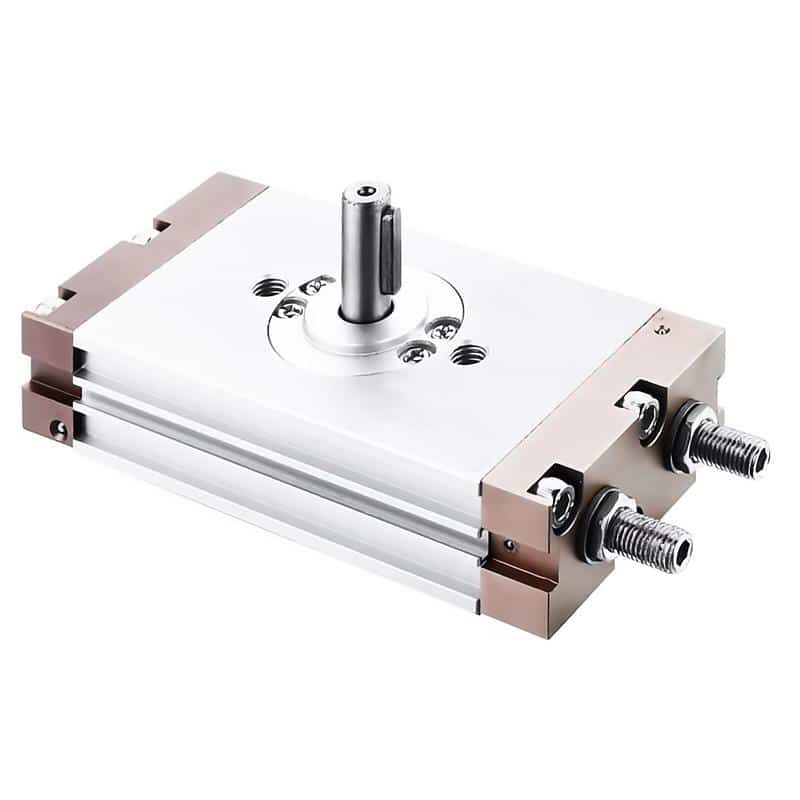

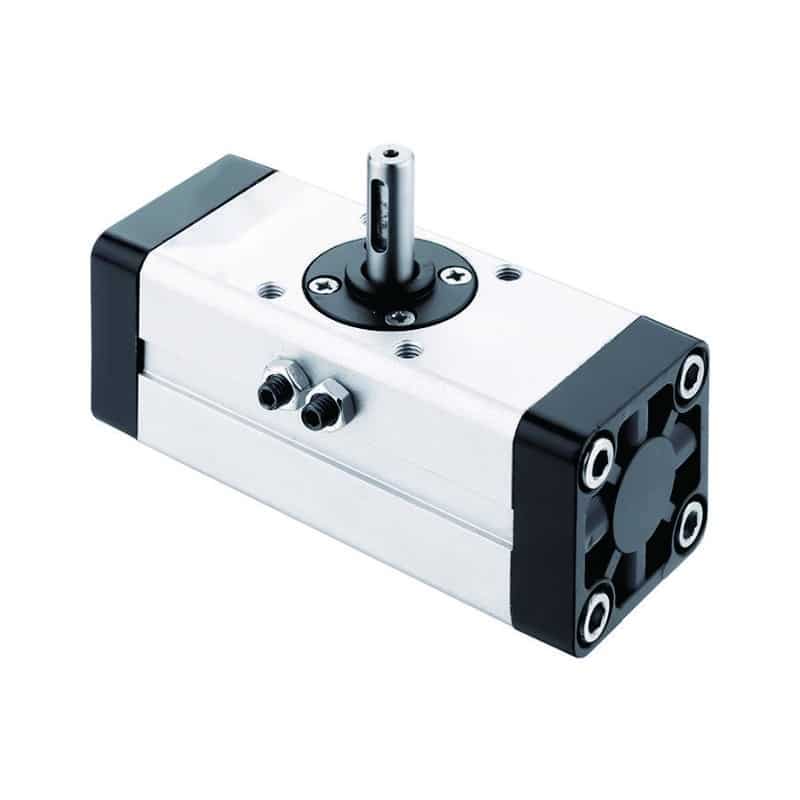

產品架構也會改變結果。SMC 指出，其 CRA1 單齒條系列在擺動端可能出現輸出軸背隙，並建議在有需要時使用外部擋塊。對 CRQ 與 MSQ 雙活塞設計而言，一個活塞到達擋塊後，另一個活塞仍可繼續對小齒輪施力，藉此吸收端點背隙；SMC 也註明，此狀態下的保持扭矩是有效扭矩的一半（SMC 旋轉致動器 FAQ，查閱日期：2026 年 7 月 17 日）。這是特定型號的端點行為，不能推論所有雙齒條致動器在整段行程中都無背隙。

接觸致動器前，先定義量測項目

有意義的結果需要書面定義被測量，也就是測試要確定的精確物理量。建立治具前，請先選定下列其中一項：

1. 未加壓軸端游隙：安全釋放儲存能量後，用於檢查機械間隙的維護項目。
2. 加壓端點位移：在指定壓力與扭矩下，輸出端相對內部或外部擋塊的位移。
3. 已安裝系統的反轉誤差：機器分別以順時針與逆時針方向接近同一目標時，製程基準位置的變化。
4. 雙向定位性能：在工作角度範圍內的多個目標位置進行重複量測。

對組裝與檢測設備而言，第 3 項通常最有價值，因為它涵蓋所有會影響工件的介面。第 1 項適合用於隔離磨損來源，但本身無法預測帶載製程的準確度。

請將測試條件與結果一併記錄：

測試條件	應記錄內容
目標位置	端點、中間角度，或行程範圍內的多個位置
壓力	落位或移動期間，致動器入口的實際壓力
負載	連接質量、重心、外部扭矩與治具狀態
反向扭矩	大小、方向、施力點與保持時間
速度	接近速度與流量控制設定
溫度	暖機後的機器與環境條件
量測鏈	感測器類型、解析度、安裝半徑與校正狀態
重複次數	順時針與逆時針接近目標的次數

ISO 230-2 使用每個位置的重複直接量測，評估數值控制軸在直線與旋轉運動下的定位準確度及重複精度。氣動分度器不一定屬於 ISO 230-2 的機器軸，但明確定義位置、重複量測、由兩個方向接近，以及說明不確定度，同樣是建立驗收方法的穩健原則（ISO 230-2:2014，查閱日期：2026 年 7 月 17 日）。

不要對運轉中的生產機構施加手動扭矩。加壓測試只能在有防護的測試模式中，依核准程序執行。進行機械隔離時，應排放儲存的氣動能量、防止重新啟動、支撐重力負載，並遵循機器的鎖定與風險控制要求。

如何使用百分錶量測背隙？

當預期切向位移足以由百分錶與治具分辨時，百分錶是一種實用的現場量測工具。將剛性測試臂固定在輸出端，在已量測的半徑位置使百分錶測頭沿切線接觸測試臂，再使用扭力扳手，或在已知力臂上施加校正過的力，以產生大小相等的反向扭矩。

請依照以下順序操作：

1. 標示輸出端、致動器本體、測試臂半徑與正方向。
2. 以指定的低速，由順時針方向讓軸接近目標位置。
3. 施加規定的順時針落位扭矩，保持指定時間後記錄百分錶讀值。
4. 反向通過同一目標，施加大小相同的逆時針扭矩，記錄第二個讀值。
5. 在不移動治具或百分錶的情況下，重複量測數組讀值。
6. 如果應用會使用中間位置，請在其他工作角度執行相同測試。
7. 回報方向差異的平均值與離散範圍，而不是只回報最小結果。

若在半徑 r 處量得切向位移 d：

角度空行程（弧度）= atan(d / r)
小角度時：角度（弧度）約等於 d / r
角度（度）= atan(d / r) x 180 / pi
角度（角分）= 角度（度）x 60

假設在 100 mm 半徑處，施加大小相等的順時針與逆時針落位扭矩後，百分錶讀值相差 0.26 mm：

角度 = atan(0.26 / 100) x 180 / pi
角度 = 0.149 度，約為 8.9 角分

除非另外執行的隔離測試能證明位移只來自致動器齒輪，否則應將這項結果稱為指定反向扭矩下的系統空行程。治具、輸出軸、聯軸器與測試臂全都位於量測迴路內。

百分錶解析度必須依允許角度誤差與可用半徑選定。在 100 mm 半徑處，0.02 度只會產生約 0.035 mm 的切向位移。因此，鬆動的磁性表座或彈性量測臂可能耗盡全部量測預算。在空間與剛性允許時加大半徑，使用剛性支架，並在未跨越疑似間隙區域的情況下施加扭矩，以檢查治具本身的穩定性。

何時應使用輸出端編碼器或雷射系統？

如果需要連續角度資料、多個位置的量測結果，或要將位置與閥指令及壓力建立關聯，請使用輸出端編碼器。將編碼器安裝在致動器輸入端或控制器馬達上，無法捕捉感測器下游的空行程。分別記錄順時針與逆時針接近資料，再比較相同指令與條件下的實測負載角度。

編碼器解析度是裝置可回報的最小角度增量，並不等於已安裝軸的準確度。請檢查編碼器準確度、安裝偏心、聯軸器剛性、內插誤差、資料擷取時序，以及編碼器基準與製程基準之間的對準情況。NIST 的精密角度計量研究指出，編碼器安裝後的性能可能不同於製造商的校正資料，因此在輸出端進行原位檢查仍很重要（NIST 角度平台特性評估，查閱日期：2026 年 7 月 17 日）。對閉迴路氣動軸，也要確認比例閥與控制器能否修正實測誤差；相關控制邊界可參閱伺服氣動定位指南。

當公差與可追溯性要求超出現場百分錶或已安裝編碼器的能力時，才需要使用雷射旋轉軸校正系統。Renishaw XR20 搭配 XL-80 或 XM-60 雷射系統，利用高精度編碼器與角度反射鏡校正旋轉軸。製造商標示系統驗證能力為 ±1 角秒，但這是校正系統在規定設置下的能力，並不代表氣動致動器校正後能達到相同準確度（Renishaw XR20，查閱日期：2026 年 7 月 17 日）。

如何區分間隙與順應變形？

在緩慢由順時針反轉至逆時針的過程中，繪製輸出角度與施加扭矩的關係。若扭矩已改變，但輸出尚未確實貼合相反齒面，曲線會出現接近水平的區段，代表間隙或空行程。貼合後的斜率區段則顯示扭轉順應性。滑移會呈現突然且無法重複的位置變化；靜摩擦可能產生啟動跳動，外觀看似間隙，因此必須在多個扭矩水準重複測試。

接著，每次縮短一個介面來檢查機械鏈：

隔離測試	實測位移降低時所代表的情況	可能的影響來源
改量致動器軸，而不是負載板	誤差在下游消失	聯軸器、鍵、支架、治具或負載軸承
拆除聯軸器並安全檢查軸端游隙	誤差仍存在於致動器輸出端	內部齒輪、軸承、軸或擋塊機構
使用兩種反向扭矩重複測試	誤差主要隨扭矩增加	順應變形、夾緊部位滑移、軸扭轉或軸承變形
使用兩種受控壓力重複測試	端點位置隨壓力變化	擋塊落位、氣動預壓、密封摩擦或負載平衡
比較多個角度位置	誤差集中在特定區域	齒面磨損、受損扇區或與位置相關的治具負載
每次只由同一方向接近目標	離散範圍改善，但雙向誤差仍存在	背隙只是被掩蓋，並未消除

更換致動器前，先檢查簡單的連接介面。確認鍵與鍵槽配合、開口夾緊套扭矩、花鍵嚙合長度、緊固件預緊力、支架平面度、軸對中、軸承支撐、外部擋塊，以及負載是否超過公布的徑向或軸向軸負載限制。能容許不對中的聯軸器不一定是零背隙設計；其接頭或彈性體也可能產生間隙或扭轉變形。

讓改善方法對應實測根本原因

最佳改善方法應消除實際量得的機制，同時不造成更嚴重的扭矩、磨耗或安全問題。

修復輸出連接並支撐負載

更換受損的鍵、輪轂、銷或花鍵；修正夾緊與緊固件預緊力；校正軸線；如果致動器輸出端不應承受機器的懸臂負載，則加裝外部軸承。重新核對製造商允許的徑向負載、軸向負載與力矩。以超過額定值的扭矩鎖緊磨損連接部位，不能算是維修。

關鍵端點使用剛性擋塊或夾緊機構

如果製程只要求一個或兩個端點精準定位，剛性外部擋塊可在齒輪間隙之外建立製程基準。擋塊負載應經由專為承載而設計的結構傳遞，同時控制衝擊能量，並確認致動器可維持所需的落位扭矩。若位置必須抵抗外部擾動，或在失去供氣後仍需保持安全，夾具或機械鎖可能更合適。

SMC CRA1 操作手冊顯示了為何必須注意型號細節：多數列出的 CRA1 尺寸規定背隙在 1 度以內，而尺寸 30 因裝有擋塊，標示為加壓時無背隙（SMC CRA1 操作手冊，查閱日期：2026 年 7 月 17 日）。請以確切型號的手冊與測試條件為準，不要把這項例外套用到其他尺寸。

選用防背隙或預壓架構

預壓可讓配合表面保持接觸，方向反轉時就不必先跨越未受負載的間隙。常見實作包括對向齒條、彈簧加壓齒條滑塊、剖分齒輪、預壓軸承，以及特定型號的雙活塞配置。例如 Parker XR 防背隙選配使用彈簧與滑塊壓緊齒條和小齒輪；同一型錄也說明，此選配會增加啟動壓力，增加量依致動器尺寸而異（Parker XR 系列型錄，查閱日期：2026 年 7 月 17 日）。

因此，預壓是一項取捨，而不是零代價的修正。它可能增加摩擦、啟動壓力、熱量與磨耗，或降低可用保持扭矩。改變預壓配置或致動器類型後，應以最低移動壓力重新計算扭矩，並再次執行旋轉致動器選型檢查。

只有製程允許時，才採用單一方向最終接近

所有目標都由同一方向接近，可讓相同齒面與介面持續承受負載。這能改善單向分度流程，但會增加移動距離與循環時間，而且無法防止落位後外部扭矩使負載方向反轉。應把它記錄為運動策略，而不是背隙已消除的證明。

電子補償只能用於穩定的殘餘誤差

控制器可加入與方向相關的偏移量，或使用輸出回授修正可重複的反轉誤差。應在具代表性的位置、負載、壓力、速度與溫度下建立補償圖，再用獨立的輸出端量測加以驗證。不要補償鬆動的聯軸器、間歇滑移、持續磨損或與壓力相關的擋塊，因為這些誤差不會持續等於儲存的修正值。

如果應用需要在頻繁反轉期間精準定位中間位置、在扭矩變動時維持高剛性，或在無供氣時可靠保持位置，伺服氣動系統仍可能不是正確架構。應將專用精密旋轉台或電動直驅／伺服方案，與完整氣動系統比較，而不是在不穩定機械結構上不斷增加補償層。

如何設定可辯護的驗收限制？

應從製程特徵出發，而不是套用通用致動器公差。先將工具半徑處允許的切向誤差換算為角度預算，再把其中一部分分配給致動器，其餘分配給聯軸器、治具、軸承、感測器、溫度變化與量測不確定度。

系統允許角度 = atan(允許切向誤差 / 製程半徑)

例如，工具在 300 mm 半徑處允許移動 0.20 mm，總角度允許值約為 0.038 度。由於支架、治具、感測與量測鏈也會產生誤差，致動器不能耗用全部預算。請使用機器圖面、製程能力要求或經驗證的風險分析進行分配，不要從無關產業表格直接套用公差。

驗收紀錄應包括：

• 致動器型號，以及序號或資產編號
• 軸、鍵、聯軸器、擋塊與安裝配置
• 測試期間的最低入口壓力
• 負載、安裝方向、接近速度與反向扭矩
• 量測半徑、儀器、校正狀態與解析度
• 每個目標位置的順時針與逆時針結果
• 方向差異平均值、重複運行離散範圍與不確定度說明
• 通過／不通過限制，以及負責制定限制的文件

維護趨勢分析應使用固定治具與程序。數值上升可作為檢查依據，但不要設定通用的年度磨耗率。循環次數、潤滑、衝擊負載、污染、軸負載、材料與維護品質都會改變劣化速度。

氣動致動器旋轉背隙常見問題

氣動旋轉致動器可以做到零背隙嗎？

部分製造商會將特定型號或端點機構描述為在規定條件下無背隙或具防背隙功能，但這不能證明已安裝工具完全不會位移。請在所需壓力、負載、扭矩與溫度下，由兩個方向驗證完整負載路徑，並連同結果回報儀器不確定度。

重複精度等同於背隙嗎？

不相同。重複精度是相同條件下多次接近目標所得結果的離散程度。背隙則是方向反轉後產生、且與方向相關的空行程。軸每次由順時針方向接近時可能重複性很好，但改由逆時針接近同一目標時，位置差異仍可能很大。

用於背隙補償的編碼器應安裝在哪裡？

量測位置應盡量靠近受控制的製程基準。位於鬆動鍵、彈性聯軸器或具有順應性的治具上游的編碼器，無法觀察這些下游位移。如果控制器使用內部感測器，仍需以獨立的輸出端儀器驗證最終負載位置。

氣動預壓可以消除齒輪背隙嗎？

預壓可讓齒面保持嚙合，並大幅降低反轉間隙，但成效取決於致動器架構與工作點。它也可能增加摩擦或啟動壓力，並改變可用保持扭矩。施加預壓後，應重新檢查扭矩、壓力、速度、磨耗與驗收結果。

旋轉背隙應多久量測一次？

量測週期應依機器風險、循環次數、衝擊負載、製程能力與觀察到的趨勢設定。致動器、聯軸器、軸承、擋塊、壓力或治具經過維修後，以及雙向位置結果開始漂移時，都應重新量測。採用通用的每年增幅或固定日曆週期，在技術上並不充分。

旋轉背隙必須以證據控制，而不是依賴型錄上的單一形容詞。定義製程基準，在明確反向扭矩下量測兩個方向，逐一隔離機械介面，修正真正產生位移的機制，再重複相同的驗收測試。如果應用圖面、負載資料或致動器規格不足以制定這項測試，請先透過技術聯絡頁面提供詳細資料，再核准替換或補償策略。
