緊湊型導向氣缸 是把推力與軸承支撐的輸出板整合在一起的氣動致動器,因此橫向力與工具力矩由導向件承受,而不是由活塞桿密封承受。選型時應考慮軸承類型、各軸向的力與力矩、行程、懸伸、速度、衝擊能量、撓度與安裝基準。「有導向」不代表零旋轉或側向負載不受限制。

這項差異可以量化。SMC 對 CXS2 家族公布 ±0.1° 防旋轉精度與 0.016 J 容許動能;Festo DFM-25-20 產品頁則列出某一軸向隨行程而定的 6.14 N·m 容許轉矩,遠低於同頁標示的 29.35 N·m 動態力矩摘要值。只有確切負載案例通過所有適用限制,該機型才算合適。

重點摘要

  • 導向氣缸可控制工具方向並承受橫向負載,但型錄限制仍取決於具體機型與條件。
  • 滑動軸承偏重剛性與高負載支撐;循環滾珠導向則偏重低摩擦精密運動。
  • 先解析三個軸向的力與力矩,再檢查行程、懸伸、速度、衝擊與撓度。
  • 應在製程基準量測組裝後的工具,而不能只驗證空載氣缸板。

根據我們對官方導向氣缸型錄的分析,有效的選型邊界位於機器閉合負載路徑的位置。若工件作用力進入工具板,再經兩支導向件回到氣缸本體,就能評估整合式導向;若作用力經過活塞桿與桿襯套,該機構仍等同未受支撐的氣缸。

緊湊型導向氣缸與標準氣缸有何不同?

標準雙作用氣缸主要用來產生軸向推力。緊湊型導向氣缸增加分隔配置的導向元件與共用移動板,以限制旋轉並支撐外部負載。SMC 將 ±0.1° 防旋轉精度歸因於 CXS2 的雙活塞、雙桿架構,而不是一般氣缸都能達到(SMC CXS2,查閱日期:2026 年 7 月 19 日)。

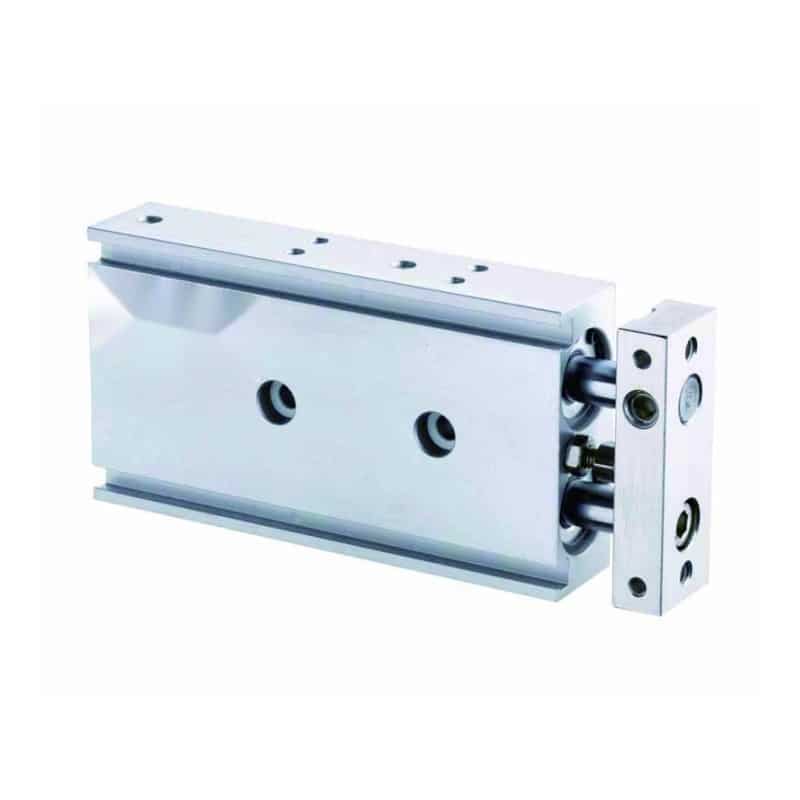

CXS 型雙桿導向氣缸,配備共用工具板

主要元件包括:

  • 氣動驅動: 一個或多個活塞把壓力轉換成線性力。
  • 導向間距: 兩支軸、桿、襯套或一條導軌,形成比單一活塞桿更寬的約束。
  • 工具板: 共用輸出面可維持方向,並把負載分配到導向件。
  • 軸承: 滑動襯套、滾珠襯套或循環式軸承可控制摩擦、間隙、剛性與耐污染表現。
  • 機械停止件或緩衝: 這些元件獨立於導向功能,負責管理行程末端能量。

不要把角度精度、線性重複性、直線度、平行度與剛性合併成單一「精度」數值。雙桿氣缸可能很能限制旋轉,但移動板仍會在俯仰力矩下撓曲;循環式導向可能運動平順,但尺寸不足的安裝支架仍可能彎曲到超出製程公差。

輸出板也不會自動成為絕對位置基準。氣體可壓縮性、閥反應、密封摩擦、衝擊與外部停止件仍會影響運動終點。若需要中間定位或量測定位,應把回授與控制視為另一個設計層級;請參閱 氣缸位置感測技術指南.

滑動軸承與循環滾珠導向

軸承選擇會改變緊湊型導向氣缸的承載方式。Festo 將 DFM 的高剛性滑動軸承配置描述為大型導桿配四個襯套,而循環滾珠版本則支援含轉矩負載的運動。SMC 也區分重載滑動軸承與運動平順的滾珠襯套版本(Festo DFM; SMC MGG).

選型因素 滑動軸承 滾珠襯套或循環式導向
主要優勢 高剛性與穩健承載 平順、低摩擦運動與精密導向
污染環境反應 通常較能容忍污染,但仍取決於材料與密封 微粒可能損傷滾道;必須確認防護
運動感受 滑動摩擦較高,極低速時可能發生黏滑 正確潤滑時起動阻力較低
力矩評估 使用滑動軸承機型的圖表 使用滾動軸承機型的圖表
維護 遵循確切的潤滑與磨耗說明 遵循指定潤滑脂、再潤滑與清潔度規則

這兩類軸承之間沒有通用的精度或負載換算。導向間距、軸徑、預壓、外殼剛性與試驗方法都會影響結果。應在相同缸徑與行程下比較確切訂購代碼。

先定義製程力、負載座標與工具接觸點,再判斷平順低速運動、剛性、耐污染或轉矩負載運動何者主導。比較各軸向圖表,依製程公差檢查撓度,並確認該軸承版本的維修空間。

運轉環境如何改變軸承選擇?

在開始負載計算前,環境就可能排除原本適合的軸承。某個 Festo DFM-25-20 項目為該確切零件提供 ISO 14644-1 無塵室第 6 級資料;這項機型層級的證據不能認證所有 DFM 配置或緊湊型導向氣缸(Festo DFM-25-20,查閱日期:2026 年 7 月 19 日)。

對沖洗、磨粒、食品接觸、無塵室、腐蝕或限制潤滑的應用,應依完整訂購代碼確認:

  • 容許溫度與壓力範圍
  • 導向件、密封、防塵圈與外殼材料
  • 防護等級與容許清潔方法
  • 潤滑劑類型、再潤滑入口與潤滑限制
  • 清潔度重要時的排氣路徑與微粒產生資料
  • 感測器、電纜、氣管與接頭的相容性

防塵圈能減少污染進入,但不能使滾動導向完全不受微粒影響;滑動軸承也不會使整套總成自動適合沖洗環境。應把致動器、感測器、停止件與工具一併驗證。

如何繪製三個軸向的力與力矩?

導向板可能同時承受軸向力、橫向力,以及滾轉、俯仰與偏擺力矩。Festo 對某款 DFM-25-20 列出 863 N 動態橫向力,以及 29.35 N·m 和 12.52 N·m 的不同動態力矩,顯示容許值取決於軸向(Festo DFM-25-20,查閱日期:2026 年 7 月 19 日)。

查閱型錄前先定義座標系:

  • xx:氣缸行進方向
  • yy 與 zz:導向基準上的橫向方向
  • MxM_x:繞行進軸的滾轉力矩
  • MyM_y 與 MzM_z:繞橫向軸的俯仰與偏擺力矩

施加力矩 是力作用在導向基準以外位置時產生的轉動需求。一般關係式為:

M=r×F\mathbf{M} = \mathbf{r} \times \mathbf{F}

其中, r\mathbf{r} 是由型錄導向基準指向力作用點的位置向量, F\mathbf{F} 是施加力向量,而 M\mathbf{M} 是所得力矩向量。在簡單的單軸案例中可簡化為 M=FeM = F e,其中 ee 等於垂直偏距。

假設工具在距相關導向基準 90 mm 處水平施加 80 N:

M=80 N×0.09 m=7.2 N mM = 80\ \mathrm{N} \times 0.09\ \mathrm{m} = 7.2\ \mathrm{N\,m}

這個結果是需求值,不是額定值。還要加上質量、加速度、重力、製程接觸、氣管拖曳與停止效應,再採用所選製造商的複合負載方法,而不是自行創造通用交互作用公式。

緊湊型導向氣缸的三軸負載圖 圖中顯示緊湊型導向氣缸板承受的軸向與橫向力、滾轉、俯仰與偏擺力矩,以及五步選型檢查表。 把每一項負載對應到導向基準 相同缸徑與壓力下,移動板可能通過某一軸檢查,卻在另一軸失敗。 移動板 導向基準 Fₓ Fᵧ F𝓏 Mₓ 滾轉 Mᵧ 俯仰 M𝓏 偏擺 真實製程點的輸入資料 1. 負載與移動工具質量 2. 重心與接觸點偏距 3. 加速度、重力與製程力 4. 行程位置與安裝方向 5. 正常停止與故障停止能量 通過每項相關的機型專用檢查 力 Fₓ, Fᵧ, F𝓏 力矩 Mₓ, Mᵧ, M𝓏 撓度 在製程基準量測 速度 軸承與流量 衝擊 緩衝或停止件 採用製造商定義的軸向、參考點、負載組合與壽命假設。
此工程選型圖綜合 Festo DFM、SMC 導向氣缸與 Parker HB 負載指南。軸向符號必須對應所選製造商的座標慣例。

若在計算前需要更廣泛比較防扭銷、雙桿、外部導向氣缸與無桿架構,請參閱 哪些防旋轉活塞桿方案能解決氣缸定位問題?。本指南從已經選定整合式導向氣缸架構之後開始。

行程與懸伸為何會降低可用負載?

移動板伸出且負載逐漸遠離軸承支撐時,公布容量可能下降。Festo DFM-25 產品頁中,隨行程而定的容許 MxM_x 由 20 mm 行程機型的 6.14 N·m 降至 100 mm 行程機型的 3.81 N·m;相關負載數值也由 110 N 降至 86 N(DFM-25-20; DFM-25-100,查閱日期:2026 年 7 月 19 日)。

這不代表存在通用降額曲線,而是證明只看缸徑不足以選型。較長行程可能增加外露導向長度、改變軸承槓桿關係,並拉長負載至支撐點的距離;外部工具懸伸又會增加另一支力臂。

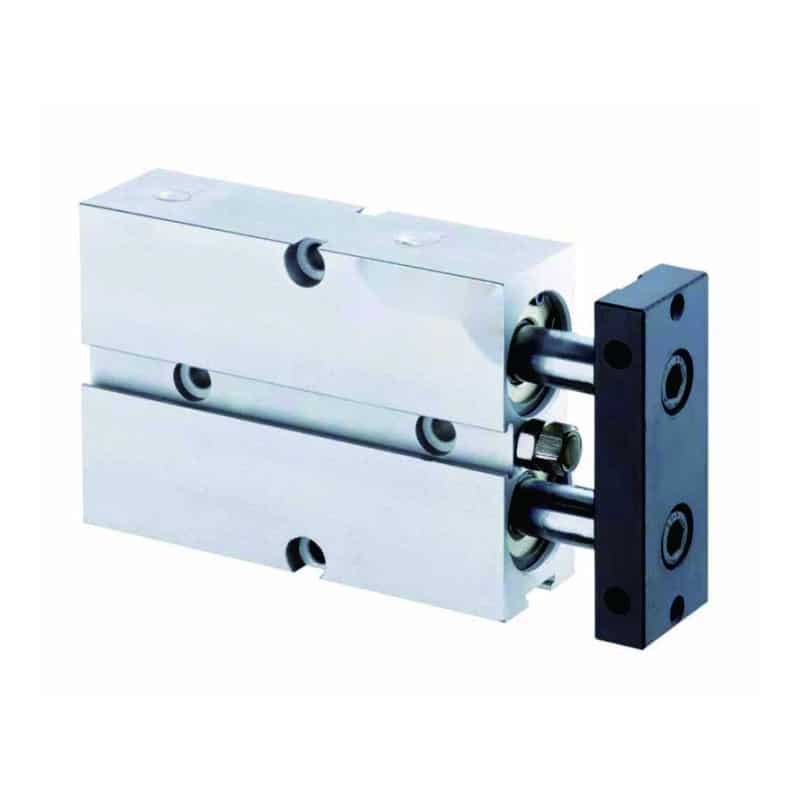

TN 型雙桿氣缸,顯示緊湊桿距與前端工具安裝界面

應分別檢查完全縮回、製程位置與完全伸出位置,並評估正常減速裝置,以及涉及困住壓力、壓力損失或外部機械停止件的合理故障停止情況。

Parker HB 資料繪出側向負載相對於 行程加偏距 的關係,並提供特定配置的撓度曲線。其動態額定值以 1,000 萬次循環的軸承壽命為基礎;Parker 也警告,較高負載會縮短壽命,而加速度、速度、振動與方向都會影響結果(Parker HB,查閱日期:2026 年 7 月 19 日)。

我們分析上述 20 mm 與 100 mm Festo 範例,是因為它們揭示一項常見錯誤:緊湊外形可能隱藏很長的機械槓桿。夾爪、轉接件、感測器支架與工件,都可能讓有效作用力遠離導向基準。必須標註重心與接觸點座標;只有負載質量而沒有座標,並不是完整負載案例。

撓度應有獨立驗收限值。低於型錄負載邊界,不能保證噴嘴、相機、銷或夾爪仍在製程公差內。若工具如懸臂般工作,請參閱 懸臂安裝氣缸的撓度計算與控制方法 ,以區分導向位移、支架彎曲與工具順應性。

速度、緩衝與行程末端衝擊

導向與停止是不同功能。SMC 對 CXS2 列出 800 mm/s 最大活塞速度與 0.016 J 容許動能;Festo 對某款 DFM-25-20 列出 0.8 m/s 與 0.3 J 衝擊能量。這些數值適用於不同產品,不能互換(SMC CXS2; Festo DFM-25-20,查閱日期:2026 年 7 月 19 日)。

平移動能 是移動質量與速度所具有的能量。選擇停止裝置前先估算:

Ek=12mv2E_k = \frac{1}{2} m v^2

其中, EkE_k 為能量,單位是焦耳; mm 是總移動質量,單位是公斤; vv 是開始減速前一刻的速度,單位是公尺每秒。因為速度要平方,在質量相同時,速度加倍會使動能變為四倍。

接著評估完整停止過程:

  1. 納入氣缸移動零件、工具、負載,以及製造商要求計入的任何連結滑台質量。
  2. 使用進入緩衝前的實際速度,而不只是平均行程速度。
  3. 垂直或受驅動負載要納入重力與外部製程力。
  4. 依各元件自身限值檢查內建緩衝墊、氣動緩衝、避震器或外部停止件。
  5. 確認反覆衝擊時的容許循環頻率與散熱能力。
  6. 重新檢查力矩,因為偏心停止會在吸收能量時扭轉移動板。

Parker XLB 指南繪出停止容量相對於負載與速度的關係,並指示位於緩衝線以上的使用者改用避震器。這才是正確的概念邊界:致動器可能通過穩態導向負載,卻在每次行程末端失效(Parker XLB,查閱日期:2026 年 7 月 19 日)。

排氣節流控制可以減少速度變化,但它不是確實的停止件,也不會消除能量。先以低速設定軸,確認全行程平順,再逐步提高速度並量測循環時間與停止行為。若移動板反彈、猛烈撞擊或改變工具基準,應先解決停止問題,再考慮加大導向規格。

安裝基準與無卡滯對中

導向件能保持多少工具精度,取決於本體與移動板的安裝精度。Parker 導向氣缸文件提供標準定位銷孔,並警告軸會在負載下撓曲。只能使用所選產品圖面規定的定位特徵與緊固說明;不存在適用所有導向氣缸的通用 32 Ra 表面或 0.0005 英吋平面度要求(Parker 導向氣缸,查閱日期:2026 年 7 月 19 日)。

建立單一主要運動基準。若導向氣缸驅動另一條線性導軌,把兩個裝置在所有橫向都剛性定位,會形成封閉公差迴路。平行度、熱膨脹或組裝位置的細小差異都可能迫使氣缸與導軌互相對抗。應使用能容許規定未對中量、同時傳遞所需軸向力的聯軸器。

安裝順序:

  1. 清潔指定表面並檢查毛邊或撞擊損傷。
  2. 確認規定的基準孔、螺栓孔位、扭矩與安裝方向。
  3. 把本體固定到剛性足以承受預測負載的底板。
  4. 在低壓低速下,使空載裝置走完整個行程。
  5. 安裝工具時,不要把移動板拉向另一個固定導向。
  6. 逐項加入負載、管線與製程力。
  7. 在關鍵行程位置量測位置與角度,暖機與循環後再重複量測。

除非機器刻意使用已特性化的隔振系統,否則不要在精密導向下加裝通用防震墊。柔軟層會降低結構剛性、改變共振並移動製程基準;也不要把導桿或工具板當作吊裝把手。

對連接到獨立支撐滑台的氣缸, 線性氣缸應用的側向負載改善方法 說明浮動接頭如何避免致動器變成第二套導向。

試運轉與維護應量測什麼?

維護間隔應依所選產品手冊、工況、環境與實測狀況決定,而不是套用通用的週/月/年表。SMC MGG 型錄為其導向配置提供加脂口,Festo 與 Parker 則公布各系列專用的軸承與維護資訊。機器驗收時應記錄基準資料,日後才能區分變化與原始設定錯誤(SMC MGG,查閱日期:2026 年 7 月 19 日)。

以可量測條件試運轉已安裝機構:

檢查項目 量測位置 重要原因
工具角度 兩個行程端與製程點 偵測扭轉間隙、扭曲或鬆動界面
橫向位置 相同位置,分別在輕載與最大負載下 區分重複性與負載引起的撓度
起動行為 停留後的最低預定速度 揭示黏滑、污染或對中力
停止行為 正常循環與合理故障條件 驗證緩衝或避震器容量
洩漏與壓力 循環時的兩個腔室 找出改變推力與速度的密封或供氣問題
緊固件見證標記 本體、移動板、工具與停止件 在精度喪失前顯示鬆動

檢查刮傷、污染、異音、潤滑脂流失、撞擊痕跡、緊固件鬆動、密封洩漏與間隙增加。只能依規定用量補充指定潤滑劑;混合不相容潤滑脂或過度填充會損壞密封並改變阻力。應按製造商程序更換磨耗零件,不要用鎖緊或預壓不可調導向的方式消除間隙。

依負載方向與行程位置追蹤輸出誤差。主要隨伸出量增加的誤差暗示結構撓曲;換向後跳變暗示間隙;不規則低速運動暗示摩擦或流量問題;維修後固定偏移則暗示基準移動。單一百分表讀值無法區分這些機制,但小型位置—負載矩陣通常可以。

有力的驗收敘述是:「在指定製程基準,暖機後,工具在縮回、工作與伸出位置,承受所述最大負載、偏距、速度、壓力範圍及製程力時,角度與橫向位置均應保持在規定範圍內。」這能把產品額定值連結到機器結果。

緊湊型導向氣缸常見問題

SMC 導向氣缸比較資料指出,容許負載會隨運轉速度與懸伸改變;Festo DFM 範例則顯示容許力矩取決於行程。因此以下答案採用機型專用邊界,而不作通用負載或精度承諾(SMC 導向選型資料,查閱日期:2026 年 7 月 19 日)。

緊湊型導向氣缸能完全消除旋轉嗎?

不能。分隔配置的導向件能大幅限制旋轉,但軸承仍有間隙,所有結構件也會在負載下撓曲。應採用確切機型的防旋轉精度或扭轉背隙條件,並在最大偏置負載下量測組裝後的工具。「有導向」描述的是負載路徑,不代表角位移為零。

何時應選用滑動軸承而不是滾珠導向?

應依產品系列公布的負載、剛性、摩擦、環境與維護資料選擇。滑動軸承通常適合高剛性與穩健承載;滾珠襯套或循環式導向則適合平順、低摩擦的精密運動。不要把一種軸承版本的力、力矩、速度或耐污染限值套用到另一種版本。

工件可以直接安裝在移動板上嗎?

通常可以,直接工具安裝面正是整合式導向的主要優點之一。不過仍須確認板上的螺紋孔、定位銷基準、螺栓咬合長度、容許力矩與工具平面度,並把轉接件、夾爪、負載及接觸力偏距納入計算。螺栓孔位相符不代表導向件一定承受得了實際負載。

加大缸徑能解決力矩過載嗎?

不一定。缸徑主要改變氣動推力,而力矩容量還取決於導向間距、軸或導軌尺寸、軸承類型、行程、懸伸與安裝剛性。較大缸徑也可能增加移動質量與停止能量。請比較確切機型各軸向的圖表,不要只按活塞直徑等比例推算容量。

導向氣缸的精度多久應檢查一次?

請遵循製造商的維修說明,並依循環次數、負載、衝擊、污染與製程重要性設定風險導向的間隔。先記錄安裝基準,再追蹤工具角度、橫向位置、導向間隙、洩漏、停止行為與緊固件;量測值開始漂移時就縮短間隔,不要假設每台機器都適用固定月檢或年檢週期。

結論

緊湊型導向氣缸是一套封裝好的負載路徑,不是通用精度保證。從真實工具座標與所有作用力開始,選擇軸承、解析三軸力矩,再檢查行程、懸伸、撓度、速度、衝擊、安裝、環境與維護。最終驗收應在真實運轉負載下的製程基準進行。
