如何計算氣缸的最低工作壓力

Q: 有負載的氣缸只看目錄最低壓力就夠了嗎？

不夠。目錄最低壓力是特定型號的測試值，不是移動你的負載所需的壓力。應從負載、重力、加速度、摩擦、彈簧力與排氣側壓力計算作用口壓力，再在冷啟動、最大負載和生產速度下測試已安裝機台，同時遵守所有元件額定值。

氣缸的最低工作壓力，是指氣缸運動期間作用氣口所需的最低壓力，必須產生足夠的淨作用力，以克服負載、加速度、重力、摩擦、彈簧，以及排氣側腔室滯留的壓力。請針對較嚴苛的行程計算這個值，與氣缸目錄限制比較，再在滿載與生產速度下於機台上驗證。

這個區分很重要。目錄中的最低工作壓力，只描述製造商規定測試條件下的氣缸，不保證你的機台能在該壓力下運動。例如，SMC 將 MB1 系列的最低工作壓力列為 0.05 MPa，同時將最高工作壓力列為 1.0 MPa（SMC MB1 目錄，查閱日期：2026-07-19）。你計算出的應用需求必須落在適用型號的限制範圍內。

重點摘要

0.05 MPa 這類目錄值是特定產品的下限，不是滿載機台的需求。

伸出使用端蓋側面積，縮回使用環形面積。

應納入排氣側背壓，並在氣缸運動時量測兩個氣口的壓力。

裕量應來自量測變動與驗收測試，而不是通用百分比。

影片：如何選擇氣動氣缸，由 AutomationDirect 提供。影片說明作用力、可用壓力、缸徑、行程與安裝方式如何影響氣缸選型。

不可混淆的三種壓力

SMC 的 MB1 規格提供一個實用邊界：該產品系列的最低工作壓力為 0.05 MPa，最高工作壓力為 1.0 MPa（SMC MB1 目錄，查閱日期：2026-07-19）。這兩個數字都不能取代已安裝機台的作用力平衡。開始計算前，先分清以下三個壓力問題。

目錄最低工作壓力是製造商在規定條件下，表示某一氣缸系列可以運轉的最低壓力。密封設計、缸徑、潤滑、安裝方式與測試方法都可能改變它。SMC 自己的選型指南指出，最低工作壓力與滑動阻力取決於型號和缸徑，其圖表是指南而非通用常數（SMC 基本特性，查閱日期：2026-07-19）。

起動壓力是已安裝氣缸從靜止開始第一次移動所需的壓力。它包含密封靜摩擦、導向預壓、對心誤差、靜態負載與外部卡滯。氣動氣缸起動作用力指南說明為什麼這個實測門檻可能不同於目錄下限。

應用最低氣口壓力是實際負載、加速度、相反腔室壓力與摩擦條件下，完成指定運動所需的作用腔壓力，也是本文計算的值。工作壓力指南說明更廣泛的系統背景，包括正常設定與元件限制。

因此，選型規則是一個範圍，而不是某個神奇壓力：

計算並測試出的應用壓力，必須高於目錄下限與實測起動門檻。
它必須低於氣缸、閥、調壓器、管材與接頭的所有適用最高額定值。
若沒有可靠的壓力範圍，應改變氣缸面積、負載、運動曲線或迴路，而不是強行提高壓力。

如何計算有效面積？

伸出與縮回時，壓力作用的面積不同。50 mm 缸徑搭配 20 mm 活塞桿時，端蓋側面積為 1,963.5 mm²，但活塞桿側環形面積只有 1,649.3 mm²，減少 16%。Parker 的氣缸目錄同樣以工作壓力與活塞有效面積推導理論作用力（Parker P1F 目錄，查閱日期：2026-07-19）。

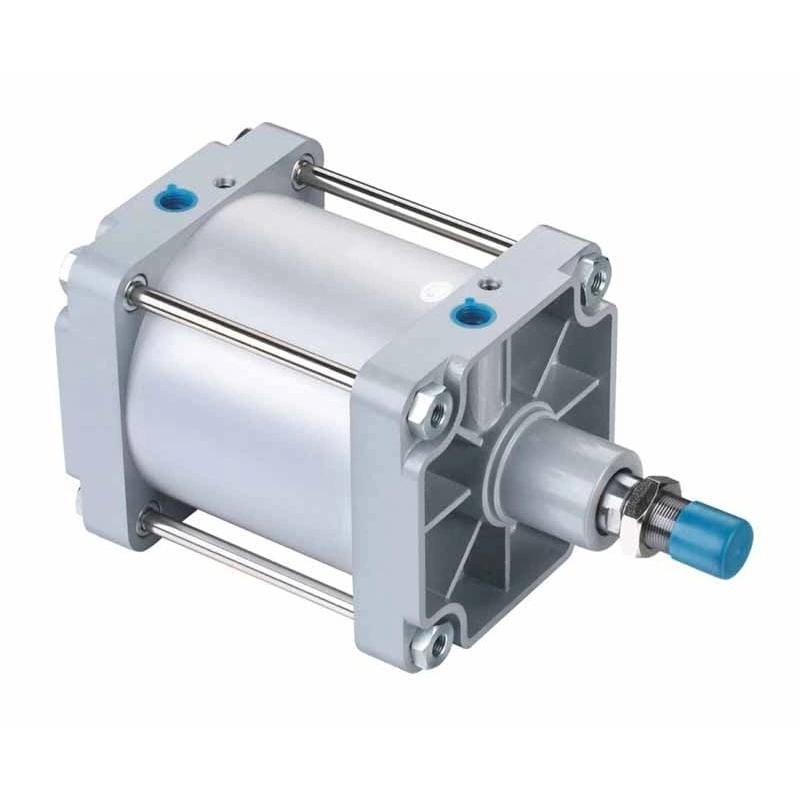

ISO 15552 拉桿式氣動氣缸，用於辨識缸徑、活塞桿、端蓋側氣口與活塞桿側氣口

對於單活塞桿雙作用氣缸，端蓋側活塞面積為：

A_p = \frac{\pi D^2}{4}

其中，A_p 是活塞面積，D 是缸徑，兩者必須使用相容單位。若 D 以 mm 表示，A_p 就以 mm² 表示。

活塞桿側環形面積為：

A_a = \frac{\pi \left(D^2-d^2\right)}{4}

其中，A_a 是環形面積，d 是活塞桿直徑。伸出通常使用 A_p 作為驅動面積，A_a 作為排氣側面積；縮回時角色互換。這就是單活塞桿氣缸通常需要更高壓力才能產生相同縮回作用力的原因。

無桿氣缸與雙活塞桿氣缸在兩個方向可能有相同的名義工作面積，但密封、導向系統與壓力損失仍需依型號審查。若要進一步了解幾何關係，請參閱如何計算有效活塞面積。

如何求解最低作用口壓力？

請使用兩個氣口的作用力平衡，不要只做負載除以面積的計算。在活塞桿側背壓為 0.05 MPa 時，1,649.3 mm² 的環形面積會以 82.5 N 的作用力抵抗伸出，單一壓力計算會漏掉這一項。Parker 同樣以工作壓力和活塞面積推導氣缸理論作用力（Parker P1F 目錄，查閱日期：2026-07-19）。

伸出時，所需端蓋側壓力為：

P_{c,\min} = \frac{F_R + m a + P_r A_a}{A_p}

變數定義如下：

P_c,min：伸出期間端蓋側氣口的最低壓力。
F_R：所有抵抗運動方向的外部阻力，包括製程負載、重力分量、彈簧力、導向摩擦與密封摩擦。
m：移動質量，包括工裝與負載。
a：沿氣缸軸線所需的加速度。
P_r：伸出期間量測或估算的活塞桿側背壓。
A_a：活塞桿側環形面積。
A_p：端蓋側活塞面積。

兩個氣口都要一致使用表壓。當壓力以 MPa、面積以 mm² 表示時，乘積的作用力單位為 N，因為 1 MPa 等於 1 N/mm²。需要換算英制資料表時，NIST 給出的 1 psi 等於 6,894.757 Pa（NIST 壓力換算）。壓力換算器可用於交叉檢查。

縮回時，同一個平衡式變為：

P_{r,\min} = \frac{F_R + m a + P_c A_p}{A_a}

其中，P_r,min 是所需的活塞桿側壓力，P_c 是端蓋側背壓。請依預定運動方向設定正負號：協助運動的力為負阻力，抵抗運動的力為正阻力。如果機台能向上和向下運動，應計算兩種情況並採用較嚴苛者。

背壓指南說明排氣節流、消音器、閥排氣能力與長排氣管路如何提高相反氣口項目。

對於傾斜軸，重力分量為：

F_g = m g \sin\theta

其中，g 是標準重力 9.80665 m/s²，θ 是氣缸相對水平面的角度（NIST SP 811 附錄 B.9，查閱日期：2026-07-19）。在 0° 時重力軸向作用力為零，在 90° 時則為完整重量。

工作範例：50 mm 氣缸提升負載

此範例使用前述 50 mm 缸徑與 20 mm 活塞桿幾何、9.80665 m/s² 的標準重力，以及量測到的 0.05 MPa 活塞桿側壓力。加入製程阻力前，這些輸入會產生 82.5 N 的背壓作用力。以下每個數字都是透明的工作表假設，不是目錄建議。

氣缸垂直向上伸出。應用輸入如下：

輸入	數值	在平衡式中的作用
移動質量	40 kg	重力與加速度
所需向上加速度	2.0 m/s²	`ma = 80.0 N`
製程阻力	150 N	抵抗伸出
量測摩擦與卡滯裕量	60 N	抵抗伸出
活塞桿側背壓	0.05 MPa	作用於 `A_a`
端蓋側面積	1,963.5 mm²	驅動面積
活塞桿側面積	1,649.3 mm²	相反壓力面積

重量為 F_g = 40 × 9.80665 = 392.3 N。因此所需端蓋側總作用力為 F_c = 392.3 + 80.0 + 150 + 60 + 82.5 = 764.8 N。所需作用口壓力為：

P_{c,\min} = \frac{764.8}{1963.5} = 0.390\ \mathrm{MPa}

這約為 3.90 bar 或 56.5 psi。結果遠高於範例氣缸系列的 0.05 MPa 目錄下限，但低於其 1.0 MPa 上限。這項計算在內部是一致的，因為所有阻力，包括排氣側壓力，都出現在分子中。

工具氣壓缸選型缸出力計算器在現場測試前，確認候選氣口壓力能否為所選缸徑與活塞桿產生足夠的推力或拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

這個計算器以相反方向檢查問題：輸入缸徑、活塞桿、候選壓力與實際裕量，確認可用作用力高於所需作用力。但當背壓顯著時，它不能取代雙氣口公式。

如何增加裕量而不捏造安全係數？

沒有任何通用的 25%、1.5 倍或 2 倍壓力乘數能代表每一種氣動機台。SMC 明確指出，滑動阻力會隨工作壓力、型號與缸徑變化，其數值只是指南（SMC 基本特性，查閱日期：2026-07-19）。因此，裕量應建立在量測不確定性與所需驗收性能上。

先建立負載表，而不是先寫一個百分比。記錄最大負載、工裝質量、製程力、彈簧力、預定加速度與最差安裝角度，再標明哪些值來自量測、哪些來自圖紙、哪些是保守假設。隱藏的假設比明確但很小的裕量更危險。

依我們的經驗，摩擦應獨立列項，因為更換密封、調整導向、污染或對心不良後，摩擦都可能改變。在安全控制負載的情況下，量測兩個方向的起動壓力。如果氣缸已安裝，將結果與無負載值比較；差異可能揭露目錄摩擦百分比無法捕捉的外部卡滯。

接著測試變動。使用可信的最低供氣條件、最低啟動溫度、允許的最大負載與指定的最快循環。裕量是通過所有驗收測試的壓力，與開始出現時序、作用力或行程完成失效的壓力之間的差值。兩個數字都要記錄。不要為了製造裕量而超過元件額定值。

與安全相關的保持、夾持或懸吊負載功能，需要獨立的風險評估。ISO 4414:2010 涵蓋氣動系統在設計、安裝、運轉與維護各階段的安全要求，ISO 於 2021 年確認該標準（ISO 4414，查閱日期：2026-07-19）。單靠計算壓力不是安全功能。

為什麼調壓器壓力可能高於氣缸氣口壓力？

CAGI 建議，在設計良好的系統中，從壓縮機排氣到使用點的壓降不應超過 10%（CAGI 壓降技術簡報，查閱日期：2026-07-19）。因此，調壓器壓力表看似足夠，但氣缸作用氣口在加速期間仍可能低於計算出的最低值。

關鍵壓力是空氣流動時氣缸氣口的壓力。運動前的調壓器靜態壓力，不能顯示尺寸不足的閥、接頭、管路、快速排氣閥、消音器、過濾器或長配氣管造成的損失。若運動裕量不足，應同步量測端蓋側與活塞桿側壓力；一條曲線顯示驅動壓力，另一條顯示背壓。

知道動態壓損後，最低調壓器設定為：

P_{\mathrm{set}} \ge P_{\mathrm{port,min}} + \Delta P_{\mathrm{measured}}

其中，P_set 是調壓器的帶負載設定值，P_port,min 是計算出的作用氣口需求，ΔP_measured 是從調壓器到作用氣口觀察到的最大壓降。如果工作範例在加速期間損失 0.06 MPa，帶負載的調壓器設定至少要提供 0.45 MPa，之後才再考慮測試裕量。

CAGI 建議修正限制，而不是自動提高系統壓力。當已知管路或軟管長度、內徑與流量時，可使用壓降計算器。局部儲氣桶或更大的閥，可能以比提高整廠壓力更少的能量與應力，解決短時間的峰值需求。

冷啟動與生產速度下的現場驗證

SMC 將多種較小 MB1 缸徑的活塞速度範圍列為 50 至 1,000 mm/s，100 與 125 mm 型號則為 50 至 700 mm/s（SMC MB1 目錄，查閱日期：2026-07-19）。速度限制與壓力需求取決於型號，因此應在實際循環條件下驗證精確氣缸。

使用受控測試順序：

確認氣缸、閥、調壓器、管路、接頭與配件的壓力額定值。
在兩個氣缸氣口附近安裝合適的壓力轉換器；條件允許時，另以第三通道記錄調壓器壓力。
固定負載，並以已知對設備安全的壓力開始。絕不要只靠懸吊負載本身作為唯一限制。
以允許的最大負載與預定加速度執行冷啟動循環。
記錄作用氣口壓力、排氣側背壓、行程時間、末端位置與任何遲滯。
在正常溫度與生產循環頻率下重複，並納入可能拉低支路供氣的同時用氣設備。
建立能通過驗收標準的最低設定，再只加入已文件化的工作裕量。

我們發現，慢速手動點動可能掩蓋實際問題。加速力小、流量需求低，排氣背壓也可能從未達到生產值。如果設定期間氣缸能工作，但自動模式會停滯，請先比較壓力曲線，再更換氣缸。負載重量指南說明為什麼氣缸加速度會隨負載改變。

請使用適合驗收公差與量測範圍的校正儀器。舊文章所引用的 ISO 連結並非壓力表標準，因此本文不指定一個捏造的通用精度等級。測試結果應記錄儀器識別、量程、校正狀態、取樣率、感測器位置、負載狀態、溫度與閥命令。

所需壓力太高時應怎麼做？

MB1 範例的 1.0 MPa 上限說明壓力不能無限提高（SMC MB1 目錄，查閱日期：2026-07-19）。如果計算或測試需求接近任何元件限制，應改變作用力平衡或流路，不要把額定值當作正常目標。

可按以下順序處理：

降低卡滯與摩擦。修正對心、側向負載、導向預壓、損壞密封、污染與磨損軸承。
降低相反壓力。檢查排氣節流、消音器、排氣管路與閥排氣能力。
降低壓降。增加閥或管路容量、移除受限接頭，或縮短流路。
改變運動曲線。在製程允許時降低加速度、柔化起動或延長循環時間。
增加有效面積。完成空間、耗氣量、活塞桿強度與緩衝檢查後，再選擇更大缸徑或平衡式致動器架構。
降低或平衡負載。彈簧、配重或機械輔助可移除氣動軸上的部分作用力。

較大缸徑會降低所需壓力，但會增加空氣容積與峰值流量需求，可能讓問題重新表現為動態壓損。請同步重新計算作用力、流量、行程時間、緩衝能量、安裝負載與耗氣量。最低壓力只是氣缸選型的一部分，不是完整選型。

結論：應設定多少壓力？

請設定調壓器，使作用氣口在最嚴苛行程期間保持高於已測試的最低值，同時所有元件仍低於各自額定值。在工作範例中，端蓋側 0.390 MPa 加上 0.06 MPa 的實測損失，建立 0.45 MPa 的基準，單位則依NIST 壓力換算核對。

具備依據的答案來自五項記錄：有效面積、阻力表、加速度目標、雙氣口動態壓力曲線與驗收測試結果。將目錄最低值保留為邊界檢查，將起動壓力保留為診斷值，把應用最低氣口壓力作為工作計算，並在負載、速度、迴路、安裝、環境或氣缸狀態變更時重新檢查。

氣動氣缸常見問題：買方應問什麼？

SMC 公布的 MB1 最低值 0.05 MPa 與最高值 1.0 MPa，說明可能的工作窗口範圍，但可用範圍仍由已安裝應用決定（SMC MB1 目錄，查閱日期：2026-07-19）。以下回答現場最常改變計算結果的問題。

有負載的氣缸只看目錄最低壓力就夠了嗎？

不夠。目錄最低壓力是特定型號測試值，不是移動你的負載所需的壓力。應從負載、重力、加速度、摩擦、彈簧力與排氣側壓力計算作用口壓力，再在冷啟動、最大負載與生產速度下測試已安裝機台，同時遵守所有元件額定值。

應使用伸出面積還是縮回面積？

單活塞桿氣缸伸出時使用端蓋側活塞面積，縮回時使用活塞桿側環形面積，同時計入相反面積上的壓力。由於活塞桿會減少縮回面積，相同氣口壓力通常不會產生相同的推力和拉力。應計算兩個行程並以較嚴苛的工況設計。

相同氣口壓力下，溫度會直接改變氣缸作用力嗎？

在基本壓力－面積公式中不會：當量測到的氣口壓力和有效面積相同，理論壓力作用力不變。但溫度仍可能改變密封摩擦、潤滑劑特性、洩漏、材料間隙，以及腔室充氣或排氣反應。應在應用溫度範圍測試，不要把空氣密度百分比直接套到作用力上。

調壓器壓力符合計算值，氣缸為什麼仍會失效？

調壓器壓力表可能顯示上游靜態壓力，但作用氣口在加速時會降壓。閥、管路、接頭、過濾器與流量控制器會造成壓損；排氣側也可能建立背壓。應在運動期間量測兩個氣缸氣口，再把實際壓差帶入作用力平衡。

最低工作壓力多久應重新計算一次？

沒有可通用辯護的年度週期。負載、速度、加速度、缸徑、活塞桿、閥、管路、流量控制、安裝、導向、溫度範圍或安全要求變更後，都應重新計算與測試。若起動壓力、循環時間、氣口壓力曲線或行程完成度偏離已接受基準，也應調查。
