五口閥排氣流量控制技術分析

五口閥排氣流量控制，是管理空氣從致動器的兩個氣室，經工作口 2、4 與排氣口 3、5 排出的方式。 目標並非讓每一條迴路都達到最大排氣流量，而是在不犧牲所需推力、穩定性、緩衝效果或安全停止行為的前提下，提供足以符合行程時間的受控流導。

因此，氣缸速度過慢時應先診斷流路，而不是直接提高壓力。請記錄閥符號、目前作用的閥芯位置、氣缸运動方向、入口壓力、兩個氣室壓力、排氣配置及行程時間。這些量測可區分刻意設定的排氣節流控制，以及尺寸不足的閥內流道、歧管內流道、消音器、接頭或管路。

重點摘要

• 5/2 閥有五個接口與兩個切換位置；3 號與 5 號口通常是排氣口（Festo，查閱於 2026 年）。
• 背壓會扣減氣缸推力。
• 更換硬體前，應以同步取得的壓力與行程時間資料證明限制位置。

真正有用的工程問題不是「排氣口夠不夠大？」，而是「活塞移動時，哪個位置的壓力仍高於大氣壓；完成一項受控變更後，該處壓力是否下降？」這個問法可把模糊的速度抱怨轉換成可驗證的限制位置圖。

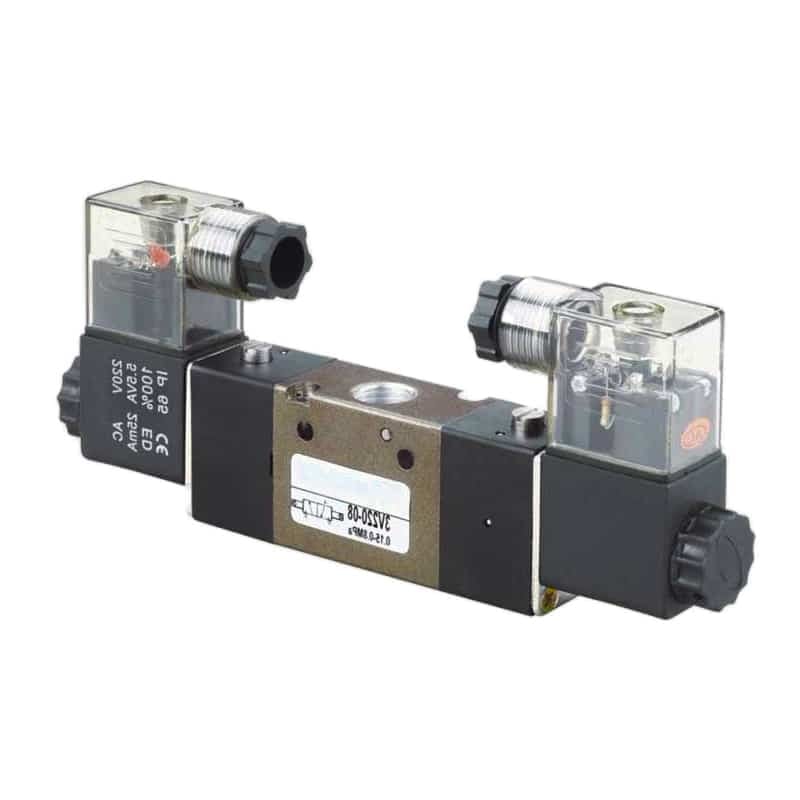

五口閥如何安排供氣與排氣流路？

Festo 說明，方向控制閥代號的第一個數字代表接口數，第二個數字代表切換位置數。因此，5/2 閥有五個接口及兩個位置，5/3 閥則多一個中間位置（Festo，查閱於 2026 年）。

SMC 與 Festo 文件常見的 ISO 式編號如下：

接口	常用標示	功能
1	P	壓力供氣
2	B	通往其中一個致動器氣室的工作口
3	R2 或 EB	與其中一條工作流路對應的排氣口
4	A	通往另一個氣室的工作口
5	R1 或 EA	與另一條工作流路對應的排氣口

在其中一個閥芯位置，1 號口連通一個工作口，另一個工作口則連通排氣口。閥芯切換後，這兩條流路會反向。先導配置、歧管內流道及 5/3 閥中位機能各有差異，因此必須依所選閥的確切符號判讀（SMC VQC4000 型錄，查閱於 2026 年）。

分開設置的排氣口有助於診斷。如果只有一個方向速度偏慢，請比較該方向的作用工作口、對應排氣口、歧管流道、消音器及速度控制器。歧管可能合併排氣流道，因此在假設 3 號與 5 號口彼此獨立前，應先查閱歧管圖面。

排氣流路是一條串聯迴路

ISO 6358-3 提供一套方法，可根據已知元件與配管特性估算氣動系統的整體流量特性。此處重要的是它以系統為範圍：閥芯開口、歧管內流道、接頭、管路、流量控制器、消音器與氣缸接口會串聯作用（ISO，2014）。

空氣離開氣缸後，可能依序通過氣缸接口、接頭、排氣節流控制器、管路、方向控制閥工作口、閥芯流道、排氣流道及消音器，最後才到達大氣。最狹窄的有效截面可能主導整體流量，但兩個串聯的中度限制也可能造成量測到的壓力損失。

單憑接口螺紋尺寸，無法判定排氣能力。ISO 6358-1 規範固定或可變內部流路氣動元件的穩態測試；以其公開架構比較型錄資料，比只看外部螺紋直徑更可靠（ISO，2013，含 2026 年不確定度修訂）。

請使用製造商針對確切型號與流向提供的方向性流量資料。若有 ISO 6358 資料，應記錄音速流導與臨界壓力比；若使用標示的 Cv、Kv 或額定流量，則必須同時保留其測試壓力、下游條件、溫度及流向。不可把不同測試方法取得的額定值，當成同一種係數混用。

完整選型計算請參閱氣動流量控制閥尺寸選擇指南。接口幾何與氣缸作動時間指南則說明氣缸端蓋內的限制。本文的分析邊界集中在五口閥排氣迴路及其量測。

加大方向控制閥，無法抵銷堵塞的消音器、只開啟一部分的排氣節流控制器或過小的歧管流道。反過來說，拆除消音器也無法修正受限的閥芯流路。每次更換硬體時，都應把它視為針對串聯迴路中某一區段提出的假設。

排氣背壓如何改變氣缸淨推力？

SMC 指出，氣缸推力取決於壓力，速度則取決於空氣流量，並把排氣流量控制列為調整致動器速度的常用方法。由此產生的背壓有助於控制運動，但也會抵消驅動氣室的作用力（SMC，查閱於 2026 年）。

針對其中一個運動方向，可採用下列實用的力平衡式：

$F_{\mathrm{net}}$ 是可用推力，單位為牛頓；$p_{\mathrm{drive}}$ 與 $p_{\mathrm{exh}}$ 是同時量得的表壓，單位為帕斯卡；$A_{\mathrm{drive}}$ 與 $A_{\mathrm{exh}}$ 是有效活塞面積，單位為平方公尺；$F_{\mathrm{res}}$ 則合併所選運動方向上的負載與摩擦阻力。

排氣壓力升高時，反向作用力的變化量為：

以活塞直徑 $D = 80\ \mathrm{mm}$、活塞桿直徑 $d = 25\ \mathrm{mm}$ 的單出桿氣缸為例，其完整活塞面積約為 $A_p = 5.03 \times 10^{-3}\ \mathrm{m^2}$，環形面積約為 $A_a = 4.54 \times 10^{-3}\ \mathrm{m^2}$。

氣缸伸出時，如果排氣中的有桿側氣室壓力上升 $\Delta p_{\mathrm{exh}} = 1\ \mathrm{bar}$，反向作用力約增加 $\Delta F_{\mathrm{exh}} = 454\ \mathrm{N}$。氣缸縮回時，無桿側排氣作用於完整活塞面積，因此相同壓力增量約對應 $\Delta F_{\mathrm{exh}} = 503\ \mathrm{N}$。這些只是計算示例，不是可接受壓力上限。

這項關係說明，供氣壓力表看似正常時，氣缸仍可能在負載下減速；也說明開大排氣節流控制器，為何可能同時提高速度與可用推力。安全設定仍取決於負載方向、緩衝、衝擊能量及穩定性。

何時會刻意限制排氣？

Parker 的氣動流量控制說明區分進氣節流與排氣節流，並指出採用排氣節流時，全流量箭頭應朝向氣缸接口。該說明也建議大多數雙動氣缸使用兩個控制器，以便分別調整兩個行程方向（Parker，查閱於 2026 年）。

排氣節流控制是刻意限制空氣離開作用中排氣腔的流量。維持的背壓可抵抗重力助動或超越負載，使速度不易因小幅負載變化而波動。只有當形成的推力、速度、穩定時間及行程終端能量都符合機器需求時，該調整才算正確。

意外排氣限制是設計原本不需要的壓力損失。常見位置包括堵塞的消音器、內孔過小的接頭、過長的小內徑管路、單向流量控制器方向錯誤、歧管排氣流道、閥芯流路、受污染的接口，或過早開始作用的緩衝迴路。

同一條壓力曲線可能同時包含兩種效應。排氣節流控制器可能建立預期的基礎背壓，消音器則增加另一項會隨污染惡化的損失。請記錄控制器位置，並在可行時量測閥排氣口的前後壓力。

觀察結果	較可能的解讀	下一項受控檢查
速度穩定且氣室壓力可重複	刻意的排氣節流作用	確認負載與緩衝可接受
消音器使用時間越長，速度越慢	非預期排氣限制逐漸加劇	檢查或換上指定的消音器
只有一個方向速度偏慢	該方向特有的工作或排氣流路	比較 2/3 號口與 4/5 號口
拆除限制後氣缸失控超前	負載需要受控排氣節流	恢復控制並重新檢討負載條件
只有接近行程終點時壓力升高	緩衝流道正在作用	確認緩衝設定及剩餘行程

進氣節流改為排氣節流指南更詳細說明轉換測試與第一次行程的行為。如果症狀是系統停止後仍殘留壓力，而非運動期間的壓力，請另參閱背壓故障診斷指南。

哪些量測可以證明排氣側構成限制？

CAGI 建議設置壓力監測接點，因為任何有流量的壓縮空氣系統都會產生損失，並把 10% 作為從空壓機到使用點的廠級設計指引。這個數字不是閥的驗收上限；機器層級的診斷必須同步取得疑似區段兩端的壓力與運動資料（CAGI，查閱於 2026 年）。

請在同一時間基準記錄下列訊號：

1. 五口閥命令，以及可取得時的實際閥芯回授；
2. 氣缸移動期間的 1 號口壓力；
3. 兩個氣缸氣室的壓力；
4. 可量測時，排氣消音器上游或共用歧管排氣流道的壓力；
5. 氣缸位置或行程計時標記；
6. 負載、方向、速度控制器設定、緩衝設定及空氣溫度。

活塞停止後的靜態讀值不足以判定問題。流動停止後，氣室與歧管壓力可能趨於平衡，掩蓋運動期間存在的限制。感測器的壓力量程、反應時間、取樣率及安裝容積，都必須適合要量測的暫態過程。

壓力型態可縮小原因範圍。1 號口壓力下降代表問題位於上游；氣室壓力偏高，但閥排氣口壓力偏低，則指向工作口、管路、接頭、控制器或閥芯流路；排氣流道壓力升高，則表示問題位於下游的共用流道或消音器。

量測優先的判定順序

ISO 6358-1 規範元件的穩態流量測試，但實際氣缸运動屬於暫態。可先用型錄流導篩選元件，再以計時行程與動態壓力曲線驗證已安裝迴路。2026 年的不確定度修訂進一步強調，解讀量測流量資料時必須納入明定的不確定度（ISO，2026）。

1. 固定需求。 記錄負載、方向、目標行程時間、容許變動、行程終端速度、噪音限制及安全失效行為。
2. 繪出作用流路。 針對每個行程確認 1、2、3、4、5 號口、閥芯位置、歧管內流道、流量控制方向、消音器及氣缸氣室。
3. 先檢查供氣側。 量測運動期間的 1 號口壓力。上游壓力崩落可能呈現與排氣問題相似的症狀。
4. 擷取兩個氣室壓力。 計算瞬時力平衡，並找出排氣腔壓力開始升高的時點。
5. 量測排氣節點。 若條件允許，量測閥與消音器之間，或共用歧管排氣流道的壓力。
6. 進行一項可復原變更。 換上已知潔淨的消音器、縮短管路、確認控制器方向，或測試另一條閥流路。
7. 重複相同動作。 比較行程時間、壓力損失、穩定性及終端衝擊。只有所有驗收限制都通過時，才保留該變更。
8. 更新紀錄。 保存閥型號、流量資料、控制器設定、感測器位置、曲線及最終迴路圖。

不能只因氣缸速度變快，就拆除排氣控制器或消音器，並讓機器恢復生產。這項變更可能改變運轉速度、衝擊能量、噪音、污染物進入程度，以及在助動負載下的行為。永久變更配置前，必須完成機器風險與驗收檢查。

閥外部的壓降計算請參閱氣動閥壓降計算方法。若懷疑消音器有問題，消音器堵塞診斷指南提供以維護為重點的測試順序。

如何比較快速排氣閥、消音器與排氣節流控制？

Parker 的快速排氣型錄列出各型號在 100 psig 入口壓力與全壓降條件下，70 至 550 SCFM 的流量能力。這些數值說明型錄條件的重要性：快速排氣閥可以繞過受限的方向控制閥回流路徑，但不能只憑元件名稱推導出通用的週期時間改善百分比（Parker，查閱於 2026 年）。

裝置或變更	主要功能	適用情況	主要驗證項目
排氣節流控制器	調節致動器排氣並穩定速度	負載需要受控運動	速度、氣室壓力、負載超前、衝擊
排氣消音器	降低排放噪音並防止污染物進入	無法接受開放排氣噪音	壓力損失、噪音、污染、保養週期
較大的排氣流道或閥流路	降低方向控制閥組件內部的限制	動態壓力證明該區段構成限制	確切流路流導與重複量測曲線
快速排氣閥	靠近致動器排氣並繞過較長回流路徑	已證明方向控制閥或長管路是排氣限制	開啟特性、排氣能力、速度、衝擊、噪音
較大的管路或接頭	降低分布式或局部管路損失	壓降發生在氣缸與閥之間	內徑、長度、接頭內孔、變更前後壓力

若用途是縮短回流路徑，快速排氣閥應安裝在致動器附近。它無法修正 1 號口壓力偏低、氣缸流道過小、負載過大、摩擦，或主導最後一段行程的緩衝限制；也可能繞過原本用來穩定負載的排氣節流功能。

請檢查兩個流向及裝置的最低工作壓差。確認移除命令、失去供氣、緊急停止及重新啟動後的行為。能讓正常行程加快的元件，不一定適合承擔安全排氣功能。

只有在壓力曲線已找出氣缸氣室與大氣之間可回復的損失後，才應選用快速排氣閥。如果排氣節點已接近大氣壓，而氣室壓力仍偏高，限制就在該節點上游；加大快速排氣出口也無法消除限制。

專文快速排氣差速迴路指南說明接口位置、流量控制器位置及故障型態。請依量測到的限制位置使用該指南，不要把快速排氣視為預設的加速方案。

五口閥排氣流量常見問題

SMC VQC4000 文件把 1 號口標示為供壓口、2 與 4 號口標示為工作口、3 與 5 號口標示為排氣口。以下問題以這五項功能為基礎：每個答案都會區分作用流路、預期控制與量測到的限制，不會規定通用的接口比例（SMC，查閱於 2026 年）。

排氣口 3 與 5 一定可以互換嗎？

不一定。依常用編號方式，兩者都是排氣口，但各自對應不同的工作口流路，也可能使用不同的閥芯開口或歧管內流道。歧管也可能把兩者合併。請依確切的閥符號與底座圖確認，並在互換消音器或控制器前，分別測試伸出與縮回。

排氣口應比供氣口大 25% 嗎？

沒有通用百分比。外部螺紋尺寸不能代表內部流導，而且閥切換時，每個工作口會交替承擔供氣與排氣。應依製造商在明定壓力條件下的流量資料選閥，再於所需負載與行程時間下，驗證已安裝的供氣及排氣流路。

為什麼開大排氣節流控制器會增加氣缸推力？

開大控制器可降低排氣腔壓力，因而降低力平衡式中的反向項 $p_{\mathrm{exh}}A_{\mathrm{exh}}$，留下更多淨推力供加速及推動負載。這項變更也可能降低運動阻尼，因此採用較快設定前，仍須驗證負載超前、穩定性、緩衝及行程終端衝擊。

可以用靜態壓力表診斷排氣限制嗎？

無法可靠診斷。限制性壓力損失存在於空氣流動期間，活塞停止後氣室壓力可能趨於平衡。請以同一時間基準記錄閥命令、1 號口壓力、兩個氣室壓力及行程位置；懷疑消音器或共用歧管流路時，再加入排氣流道壓力量測。

何時應安裝快速排氣閥？

當動態量測顯示方向控制閥或回流管路造成相關排氣損失，而且應用可以接受改變後的速度、噪音及衝擊時，才適合安裝快速排氣閥。不能用它掩蓋供氣壓力偏低、摩擦、負載過大或受限的氣缸接口。安裝後必須重新確認安全停止行為。

資料來源與技術參考

• Festo，方向控制閥，查閱於 2026-07-22。
• SMC，VQC4000/5000 五口電磁閥型錄，查閱於 2026-07-22。
• SMC，氣缸空氣流量控制，查閱於 2026-07-22。
• Parker，流量控制閥安裝與維修說明，查閱於 2026-07-22。
• Parker，快速排氣閥與梭閥說明，查閱於 2026-07-22。
• ISO 6358-1:2013，元件穩態流量測試，查閱於 2026-07-22。
• ISO 6358-1:2013/Amd 2:2026，量測不確定度評估，查閱於 2026-07-22。
• ISO 6358-3:2014，系統流量特性，查閱於 2026-07-22。
• CAGI，壓降技術簡報，查閱於 2026-07-22。
