Meter-In 與 Meter-Out：速度控制方法的技術分析
Meter-in 會限制進入驅動腔室的空氣；meter-out 則限制離開另一側腔室的空氣。對多數雙作用氣缸改造而言，工程問題不是 meter-out 聽起來是否更好，而是改造後的迴路是否確實控制排氣、保留足夠力量、控制重新加壓後的第一次行程，並在允許的負載範圍內保持穩定。
本文是一套改造驗證程序。選擇新迴路的控制方法時，請參考配套的 meter-in 與 meter-out 選型指南。若既有機台重新配管、更換速度控制器，或維修可能讓節流方向顛倒，請使用下列測試。每一次改造都應保留改造前的配置、改造後的零件識別、壓力量測與通過界限；只做一次行程並憑體感判斷，無法證明新的排氣控制已經在完整工作範圍內成立。
重點摘要
- Parker 指示，meter-out 控制時，全流量箭頭應朝向氣缸。
- 記錄兩個氣缸接口的壓力，不要只看調壓器壓力表。
- 完整排壓後的第一次行程必須另外測試。
- 驗收前先注入最低壓力、負載上限與排氣限制等邊界條件。
- 速度控制器不是負載保持安全裝置。
Meter-In 改為 Meter-Out 的改造實際改變了什麼？

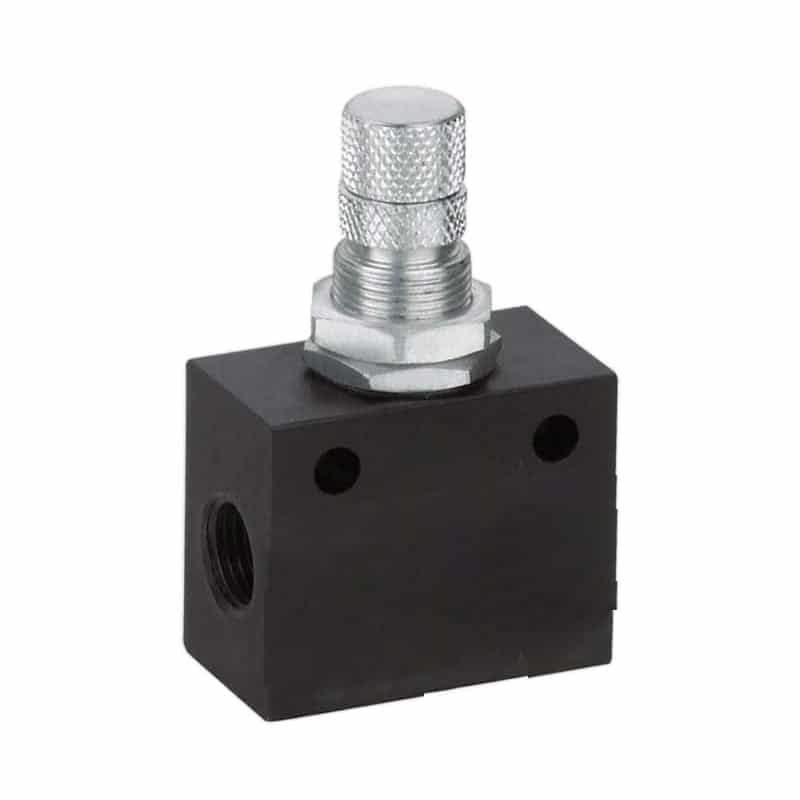

Parker 表示，其單向流量控制器在箭頭方向提供最小限制的流量，反方向則進行節流；在 meter-out 配置中，全流量箭頭應朝向氣缸接口（Parker 流量控制閥使用說明，取用於 2026 年 7 月 22 日）。這項改造改變的是針閥所控制的氣路。
在一次氣缸行程中，方向控制閥會把供氣接到驅動腔室，並把另一個腔室接到排氣。Meter-in 控制是把可調限制放在驅動腔室供氣路徑上的配置。Meter-out 控制則是在允許進氣相對自由的同時，控制另一個腔室的排氣。
「相對自由」這個詞很重要。Meter-out 不保證驅動接口一定取得完整的調壓器壓力。方向控制閥、管路、接頭、歧管與共用供氣仍可能造成動態壓降。同樣地，排氣腔室也不會維持固定的背壓；其壓力會隨針閥位置、活塞速度、負載、氣缸容積與下游限制而變化。
| 迴路狀態 | 自由流動方向 | 節流方向 | 預期控制效果 |
|---|---|---|---|
| Meter-in | 從氣缸朝向閥 | 從閥朝向氣缸 | 限制腔室充氣 |
| Meter-out | 從閥朝向氣缸 | 從氣缸朝向閥 | 限制腔室排氣 |
改造時真正有用的測試是確認方向，而不是目視判斷。彎頭式速度控制器即使旋轉安裝，內部單向閥的方向也可能不變。請確認本體印刷的符號或箭頭，再追蹤已連接的接口。外觀看似「指向」氣缸的本體，仍可能設定成錯誤的節流方向。
改造前的基準資料
SMC 指出，只有在進氣壓力維持不變時，氣缸速度才取決於氣流；接口與管路尺寸也會影響動作（SMC 氣缸氣流控制，取用於 2026 年 7 月 22 日）。因此，有用的基準資料必須來自同一循環，並同時包含壓力、時間、負載與迴路資料。
使用現有配置連續記錄至少十個循環。各次測試之間不要調整針閥。先記錄冷機啟動行為，再在機台達到平時生產溫度後記錄正常溫態行為。若伸出與縮回的負載或方向不同，應把兩者分成獨立資料集，不要用一個平均時間掩蓋某一方向的超越、背壓或力量不足。記錄樣本的時間戳記、供氣狀態與產品條件，才能在改造後逐項對照。
伸出與縮回各使用一列資料：每一列都要能追溯到同一個負載、同一個供氣狀態與同一個控制器設定，並保留測試日期。
| 基準欄位 | 要記錄的內容 | 改造後的重要性 |
|---|---|---|
| 行程定義 | PLC 指令到感測器，以及純運動時間 | 區分閥延遲與移動時間 |
| 閥入口壓力 | 運動期間的最低壓力 | 揭示共用供氣塌陷 |
| 端蓋側壓力 | 貫穿完整行程的壓力曲線 | 辨識驅動或排氣行為 |
| 有桿側壓力 | 貫穿完整行程的壓力曲線 | 顯示背壓是否受到控制 |
| 負載 | 核准的最低、標稱與最大質量 | 揭示對負載敏感的加速度 |
| 方向 | 水平、垂直向上、垂直向下或連桿角度 | 辨識助力負載條件 |
| 控制器設定 | 零件編號、控制類型、旋轉圈數與鎖定位置 | 讓測試可以重現 |
| 排氣硬體 | 方向控制閥接口、消音器與快速排氣閥 | 辨識旁通與次級限制 |
| 撞擊行為 | 終端停止噪音、反彈、進入緩衝的狀態 | 避免速度調整掩蓋能量問題 |
| 第一次行程 | 完全排壓並重新充氣後的結果 | 偵測初始排氣限制是否缺失 |
如果既有迴路已不安全或產生不受控的動作，不要執行廣泛的基準測試。固定負載、隔離危害，並使用機台核准的診斷程序。只有在不會讓人員或設備暴露於風險的情況下，基準資料才有意義。基準表還要標明測試期間是否使用外部支撐、是否允許手動復位，以及每次測試後如何恢復到同一初始狀態。若初始壓力、負載位置或閥狀態不同，後續的時間與壓力差異就不能直接歸因於控制方法。
若要在測試前取得初步速度估算，請使用 氣缸速度計算器。這只能作為事前檢查，因為計算出的平均速度無法預測靜摩擦、啟動時的壓力建立，或助力負載造成的超越運動。輸入值應與實際缸徑、行程、供氣壓力、流量單位與有效面積一致，並把結果標記為估算值。若目標行程時間很接近設備界限，應優先用接口壓力和完整行程資料驗證，而不是依靠四捨五入後的平均速度。
重新加壓前，如何確認控制器方向？
Parker 建議多數雙作用氣缸使用兩個單向流量控制器，並表示只要配管條件允許，就應盡量安裝在靠近氣缸接口的位置（Parker 流量控制閥使用說明，取用於 2026 年 7 月 22 日）。在機台隔離且排壓後，確認兩條路徑。
使用確切的迴路圖與元件資料表。不要依旋鈕顏色、彎頭方向或被拆下的零件來推斷方向。例如 SMC 就有外觀相似、但型號不同的 meter-out 與 meter-in 速度控制器（SMC 10-AS-F 速度控制器型錄，取用於 2026 年 7 月 22 日）。方向確認還要包括止回閥自由流動測試、控制器零件號碼、接口螺紋與安裝位置；若只在拆下的元件上吹氣，可能忽略安裝後的旁通、消音器或管路限制。記錄照片、迴路圖版本與每條管線的實際終點，讓後續維修不必重新猜測。
請依序完成加壓前檢查：
- 依機台程序隔離電能與氣動能量。
- 以機械方式支撐任何可能因重力或儲存能量而移動的負載。
- 從方向控制閥符號辨認供氣、工作與排氣接口。
- 追蹤每條工作管線至氣缸接口，不要假設管子顏色正確。
- 確認 meter-out 運作時，自由流動方向朝向每個氣缸接口。
- 確認每個氣缸接口排出的空氣都會通過可調限制。
- 確認快速排氣閥或其他支路不會旁通預定的控制路徑。
- 記錄確切的控制器零件編號及其規定的流向。
同一個實體閥並不代表改造後一定可以重複使用。有些單向控制器可以反向或重新配管；另一些則是專用的 meter-in 或 meter-out 版本。請使用該型號專屬的符號。如果無法確認其身份或方向，應在測試前換成有文件佐證的元件。也要確認控制器的流量容量與壓力範圍仍涵蓋改造後的腔室體積、行程時間與排氣速度；方向正確但尺寸不足，仍可能讓背壓過高或把上游壓降誤認成節流效果。
兩條接口壓力曲線如何證明改造有效？
SMC 將排氣口控制描述為業界最常用的方法，並把變動的排氣背壓與活塞速度連結起來（SMC 氣缸氣流控制，取用於 2026 年 7 月 22 日）。兩條氣缸接口壓力曲線可以顯示運動期間預期的驅動壓力與阻力壓力是否真的存在。
在兩個氣缸接口附近安裝合適的壓力傳感器。可以的話，再把閥入口壓力作為第三個通道。將壓力資料與方向控制閥指令、首次偵測到的運動、終點感測器及負載狀態對齊時間。取樣頻率要足以看見加壓、啟動、穩態與進入緩衝的轉折，並標明傳感器量程、位置與校驗狀態。若量測點離氣缸太遠，長管路的可壓縮容積可能讓曲線看起來平滑，卻掩蓋接口附近的實際峰值。兩個壓力通道也應使用共同的時間基準，並在測試開始前確認零點與量程；否則相位差、飽和或不同的濾波設定可能被誤認為兩個腔室的真實差異。
對 meter-out 伸出而言，預期的模式是定性上的：
- 端蓋側壓力上升，提供驅動力。
- 活塞運動時，有桿側壓力維持在下游排氣壓力以上。
- 調整有桿側控制器會改變行程速度與有桿側壓力。
- 控制器具有實用的調整範圍，而不是只有在最後一小段旋轉角度才起作用。
縮回時，兩側角色互換。有桿側壓力驅動活塞，而端蓋側排氣受到節流。兩個針閥的位置不需要相同，因為活塞面積、負載、緩衝與目標時間都可能不同。
| 曲線結果 | 可能的解讀 | 下一步檢查 |
|---|---|---|
| 兩個行程中閥入口都塌陷 | 上游限制或共用需求 | 調壓器、歧管、支路管路、同時運動的致動器 |
| 入口穩定，但驅動接口維持低壓 | 供氣路徑限制 | 方向控制閥、接頭、管內徑、控制器裝反 |
| 排氣壓力接近下游壓力 | 沒有有效的 meter-out 限制 | 單向閥方向、旁通、針閥位置 |
| 排氣壓力升高直到運動停止 | 限制過度或力量裕量不足 | 負載、缸徑、供氣壓力、消音器、針閥設定 |
| 針閥移動幾乎不改變曲線 | 另一個元件佔主導 | 消音器、緩衝、閥路徑、管子、快速排氣閥 |
| 壓力變化但終端撞擊仍在 | 緩衝或停止能量問題 | 緩衝設定或外部避震器 |
將 PLC 指令與兩條壓力曲線同步，可以把秒錶混在一起的三種延遲分開：閥切換、脫離靜摩擦前的壓力建立，以及活塞行程。改造可能改善行程穩定性，卻仍留下供氣或切換延遲。宣告改造成功前，請分別記錄這些時間區間。
當阻力接口壓力消耗過多力量時，請使用背壓指南。若是供氣側變化，請將曲線與壓力波動故障排除指南比較。
改造應通過哪些故障注入測試？
ISO 4414:2010 涵蓋氣動系統在設計、安裝、調整、操作與維護階段的重大危害，ISO 於 2021 年確認該標準仍有效（ISO 4414，取用於 2026 年 7 月 22 日）。故障注入應限制在機台風險評估、核准負載範圍與書面測試程序內。
這些測試是受控的邊界檢查，不是製造危險故障的許可。請使用適當防護、獨立負載支撐、合格人員與明確的中止界限。每個測試案例都要先寫出初始狀態、單一注入變數、觀察量、預期反應與復原步驟；若同時改變壓力、負載與消音器，最後就無法知道哪一個因素造成結果。
故障注入是有計畫的測試，在控制並記錄其他相關變數的同時，引入一個核准的邊界條件。它不是臨時堵塞、超載或不安全地失去支撐。
測試 1：最低動態供氣壓力
在閥入口允許的最低壓力下執行已核准的運動，同時讓其他已核准的用氣設備依最差重疊順序運作。確認行程完成、壓力裕量與感測器時序。如果機台只有在異常偏高的調壓器設定下才通過，改造可能只是掩蓋供氣限制。
測試 2：最低與最大負載
測試核准負載範圍的兩端。較重的阻力負載可能暴露驅動力不足；較輕的助力負載可能暴露超越運動。每個行程都要使用實際負載方向。「輕」或「重」不如外力是在阻礙還是在助推運動來得重要。
測試 3：受控排氣限制
只能使用測試計畫中規定、經風險評估的限制治具。測試前記錄正常排氣背壓，並針對確切的閥、管路、消音器與負載組合，定義目標故障背壓、允許的最大壓力、保持時間與立即中止界限。只能在核准範圍內逐步增加限制，並確認預期的診斷或維護反應出現。絕對不要臨時堵塞，也不要把可正常使用的替換消音器當成故障條件；這項測試的目的是在不造成不受控壓力的前提下，驗證已定義的反應。
測試 4：完全排壓與重新啟動
透過設計好的隔離系統排空相關區域，確認安全狀態後，依核准順序恢復壓力。將第一次命令的運動與後續循環分開記錄。只有在系統回到定義好的初始狀態後，才可重複測試。
依我們的經驗，在標稱壓力與標稱負載下測試，很少能找出錯誤的改造。真正有用的故障通常出現在轉換狀態：第一次重新充氣、輕負載下降、共用供氣壓力下跌，或消音器帶來意外阻力。在調整針閥前先定義這些轉換，避免只圍繞一個方便的工作點調整。
不要把先導式止回閥視為垂直負載風險的萬用解法。洩漏、困住空氣的可壓縮性、先導壓力損失、軟管失效與重新啟動行為仍需要評估。先導式止回閥指南說明氣動功能；是否需要額外機械保持，則由機台風險評估決定。
為什麼重新加壓後的第一次行程必須另外測試？
Parker 的 P33 軟啟動說明指出，入口壓力約達 50% 時會切換到全流量，並警告線上 meter-out 控制器在排壓系統重新充氣時可能無法充分調節（Parker P33 使用說明，取用於 2026 年 7 月 22 日）。因此，第一次動作可能與穩態循環不同。
Meter-out 需要排氣腔室內有空氣，才能建立有用的阻力壓力。完全排壓後，該腔室可能是空的，或只重新充入一部分。如果方向控制閥在迴路到達預定初始狀態前就命令運動，針閥對第一次運動的控制力可能小很多。這也是為什麼第一次行程不能只用穩態行程的平均值推估：排氣側的初始容積、軟啟動切換、止回閥狀態與負載方向都可能使峰值速度或停止位置不同。驗收時應固定完全排壓的方法，並把第一次、第二次與穩態循環並列比較。
記錄以下重新啟動變數：
- 恢復壓力的指令，以及閥入口壓力實際上升情形；
- 運動指令前的端蓋側與有桿側壓力；
- 重新充氣期間方向控制閥的狀態；
- 恢復壓力到允許運動之間的時間；
- 第一次行程時間與峰值速度；
- 終端撞擊、反彈與感測器順序；
- 第二次及後續行程的結果，供比較使用。
軟啟動裝置可以降低加壓衝擊，但不會自動建立安全的重新啟動順序。選定的元件、充氣容積、閥狀態、困住空氣的路徑與機台邏輯必須協同運作。Parker 也指出，止回閥與中封式閥可能在排氣閥下游困住氣動能量，因此必須明確確認隔離邊界。重新啟動測試應記錄壓力達到允許運動界限的時間、第一個命令的方向、第一次行程的峰值速度與停止位置，並確認第二個循環是否才回到穩態。若控制邏輯允許操作員在充氣完成前發出命令，這個介面行為也必須被列入改造驗收，而不是留給現場經驗處理。
如果第一次行程仍然異常，先不要繼續調整穩態循環針閥。應先檢查重新充氣狀態、閥位置、壓力恢復、氣缸負載與控制邏輯。meter-out 迴路故障排除指南進一步說明啟動與一般運動故障。
最終紀錄的驗收證據
Parker 對多數雙作用氣缸指定兩個流量控制器，使伸出與縮回能獨立調整（Parker 流量控制閥使用說明）。驗收也應在定義好的條件下，分別記錄每個行程、每個負載方向與每個控制器。紀錄應能回答三個問題：節流方向是否正確、調整是否真的改變了目標接口的壓力與速度，以及改造是否保留足夠的力量與重新啟動裕量。若只保存最終旋鈕位置而沒有曲線、負載與零件編號，後續維護無法判斷設定能否重現。
使用預先決定的界限，不要只寫「運轉平順」。最終紀錄應包括：
| 驗收項目 | 證據 | 通過界限來源 |
|---|---|---|
| 控制器身份 | 零件編號、符號與流向 | 製造商資料表 |
| 安裝 | 接口圖、管路路徑與鎖定的針閥設定 | 核准迴路圖 |
| 行程時間 | 指令到感測器，以及純運動結果 | 機台規格 |
| 動態壓力 | 閥入口與兩個氣缸接口的曲線 | 工程計算與測試計畫 |
| 負載涵蓋範圍 | 最低、標稱與最大負載 | 核准的操作範圍 |
| 供氣邊界 | 最低動態入口壓力下的結果 | 氣動設計要求 |
| 重新啟動 | 完全排壓後的第一次行程 | 風險評估與啟動規格 |
| 排氣路徑 | 方向控制閥、消音器與旁通狀態 | 元件文件 |
| 行程末端行為 | 進入緩衝、撞擊與反彈 | 氣缸與避震器界限 |
| 安全邊界 | 保持與安全狀態測試證據 | 機台安全驗證 |
若驗收計畫需要重複性資料，請在每個要求的操作條件下比較至少十個穩定循環。報告個別結果或範圍，不要捏造改善百分比。如果感測器定義完成狀態，請說明其切換位置與濾波，因為感測器時序可能改變，而活塞速度未必改變。對於壓力曲線，還應保留原始資料、取樣率、校驗資訊與負載條件，並記錄任何刪除或排除的樣本。這些細節能讓工程團隊把真實性能改善與儀器、程式或感測器設定造成的表觀改善分開。若改造後的優勢只在少數樣本出現，應列為待確認趨勢，而不是宣稱整個方法已改善。
針閥旋轉圈數不能直接套用到不同尺寸或不同製造商的閥。請把實體零件、壓力條件、負載與量得的運動連同設定一起記錄。維修後，同一份紀錄能讓技術人員判斷性能變化是來自調整、污染、供氣壓力或其他元件。若零件被替換，即使外觀與螺紋相同，也要重新確認自由流動方向、流量容量、密封狀態與鎖定方法。把設定記成圈數只能在同一個零件與相同機械條件下作為參考，不能當成跨型號的校準值。
如果中段速度穩定後終端撞擊仍存在，請另外調整氣缸緩衝，並查看氣動緩衝指南。幾乎關閉的緩衝不應取代全行程速度控制。
Meter-Out 控制何時不再是正確解法？
SMC 的 ASD 系列在同一個控制器中結合 meter-in 與 meter-out 調整，說明兩種方法在所有迴路中並非互斥（SMC ASD 雙速控制器，取用於 2026 年 7 月 22 日）。有些啟動、低速與單作用應用需要不同或混合的策略。
對於負載可變或助力負載的雙作用氣缸，meter-out 是很好的預設選項，但不是萬用答案。出現以下情況時，應重新考慮迴路架構：
- 要求速度低於氣缸穩定低速範圍；
- 即使正確節流，密封或導向摩擦仍造成黏滑；
- 製程需要命令式中間位置，而不是只控制端點時序；
- 排氣背壓消耗過多力量裕量；
- 快速排氣功能必須旁通一般排氣路徑；
- 啟動需要分段 meter-in，而正常運動需要 meter-out；
- 軸在能量損失後需要安全等級的保持或受控停止。
比例流量控制、低摩擦氣缸、依方向調節壓力、機械煞車、桿鎖、避震器或電動致動器，可能比手動針閥更適合處理問題。應依量得的故障模式選擇功能。
Meter-out 也不應被視為自動節能。背壓會消耗淨力，而總耗氣量取決於腔室容積、工作壓力、循環頻率、洩漏與整體迴路。只有在滿足運動與力量需求後，才比較能耗。
Meter-In 與 Meter-Out 改造常見問題
Parker 的安裝說明定義兩種箭頭方向：meter-out 朝向氣缸，meter-in 背離氣缸；其 P33 說明則把第一次重新充氣列為獨立的操作條件（Parker 流量控制說明；Parker P33 說明，取用於 2026 年 7 月 22 日）。以下答案聚焦改造驗證。
改為 Meter-Out 時，可以重複使用同一個速度控制器嗎？
只有在製造商允許所需方向，並且已確認零件編號、符號、壓力範圍與流量容量時才可以。有些控制器可以重新配管；另一些是專用的 meter-in 或 meter-out 版本。加壓前請確認自由流動方向朝向氣缸，且排氣會通過可調限制。
Meter-Out 排氣腔室應維持多少壓力？
沒有通用的 1 或 2 bar 目標值。所需背壓取決於負載方向、摩擦、活塞面積、供氣壓力、速度、閥容量與力量裕量。請在運動期間量測兩個氣缸接口。應使用足夠的排氣限制來保持穩定控制，同時在核准的操作範圍內保留足夠淨力。
失去氣源後，Meter-Out 會讓垂直氣缸變得安全嗎？
不會。Meter-out 只控制正常排氣流量，不是安全等級的保持功能。洩漏、軟管失效、閥狀態、困住空氣的行為與重力仍可能造成移動。機台風險評估可能要求機械煞車、桿鎖、配重平衡裝置、受監控的氣動裝置或其他經驗證的防護措施。
為什麼壓力恢復後只有第一次行程太快？
排氣腔室可能尚未含有足夠空氣，讓限制產生正常背壓。請先檢查軟啟動裝置、方向控制閥狀態、重新充氣容積、運動允許延遲，以及兩個氣缸接口的壓力，再改變正常循環的針閥設定。應從可重複的完全排壓狀態驗證第一次行程。
快速排氣閥可以與 Meter-Out 控制一起使用嗎？
可以，但必須進行迴路專屬審查。快速排氣閥可能旁通方向控制閥，也可能旁通預定的節流路徑。請定義哪個行程應快速排氣、哪個行程需要限制，以及重新啟動時的行為。應確認實際配管與壓力曲線，不要假設兩項功能仍然彼此獨立。
來源與技術參考資料
- Parker 流量控制閥使用說明，流向、meter-in/meter-out 方向、安裝位置、調整與排壓要求。
- SMC 氣缸氣流控制，排氣側流量控制、進氣壓力恆定條件與其他速度變數。
- SMC 10-AS-F 速度控制器型錄，專用 meter-out 與 meter-in 型號標示及流量曲線。
- Parker P33 安全排氣閥說明，軟啟動門檻、第一次動作警告、隔離限制與試運轉要求。
- ISO 4414:2010，氣動系統設計、安裝、調整、操作與維護的安全要求。
- SMC ASD 雙速控制器，結合 meter-in 與 meter-out 的控制能力。
