Le meter-in limite l’air qui entre dans la chambre motrice ; le meter-out limite l’air qui sort de la chambre opposée. Pour la plupart des conversions de vérins double effet, la question d’ingénierie n’est pas de savoir si le meter-out semble préférable. Il faut vérifier que le circuit modifié régule réellement l’échappement, conserve une force suffisante, maîtrise la première course après la remise en pression et reste stable sur toute la plage de charges autorisée.
Cet article décrit une procédure de validation d’une conversion. Utilisez le guide complémentaire de sélection entre meter-in et meter-out pour choisir la méthode de contrôle d’un nouveau circuit. Utilisez les essais ci-dessous lorsqu’une machine installée a été re-tubée, qu’un contrôleur de vitesse a été remplacé ou qu’une intervention de maintenance a pu inverser le sens de régulation.
Points clés
- Pour le meter-out, Parker oriente la flèche de débit libre vers le vérin.
- Enregistrez la pression aux deux orifices du vérin, et pas seulement la pression indiquée par le régulateur.
- Testez séparément la première course après une dépressurisation complète.
- Avant l’acceptation, injectez la pression minimale, les limites de charge et une restriction d’échappement.
- Un contrôleur de vitesse n’est pas un dispositif de maintien de charge de sécurité.
Que change réellement une conversion du meter-in au meter-out ?
Parker indique que son dispositif de régulation unidirectionnelle laisse passer le débit avec une restriction minimale dans le sens de la flèche et régule le sens opposé ; en meter-out, la flèche de débit libre pointe vers l’orifice du vérin (instructions Parker pour les vannes de régulation du débit, consultées le 22 juillet 2026). La conversion modifie le chemin d’air contrôlé par l’aiguille.
Pendant une course du vérin, le distributeur relie l’alimentation à la chambre motrice et l’autre chambre à l’échappement. Le contrôle meter-in place la restriction réglable sur l’alimentation de la chambre motrice. Le contrôle meter-out régule l’échappement de la chambre opposée tout en laissant l’admission relativement libre.
Le mot « relativement » est important. Le meter-out ne garantit pas la pleine pression du régulateur à l’orifice moteur. Le distributeur, les tubes, les raccords, le manifold et l’alimentation commune peuvent encore créer une perte de pression dynamique. De même, la chambre à l’échappement ne reste pas à une contre-pression fixe. Sa pression varie selon la position de l’aiguille, la vitesse du piston, la charge, le volume du vérin et les restrictions en aval.
| État du circuit | Sens du débit libre | Sens régulé | Effet de contrôle attendu |
|---|---|---|---|
| Meter-in | Du vérin vers la vanne | De la vanne vers le vérin | Limite le remplissage de la chambre |
| Meter-out | De la vanne vers le vérin | Du vérin vers la vanne | Limite l’échappement de la chambre |
L’essai utile après conversion porte sur le sens du débit, pas sur l’aspect visuel. Un contrôleur de vitesse coudé peut être tourné sans modifier le sens de son clapet interne. Vérifiez le symbole ou la flèche imprimé(e) et suivez les orifices raccordés. Un corps qui semble « pointer » vers le vérin peut malgré tout être configuré dans le mauvais sens de régulation.
Données de référence avant la conversion
SMC précise que la vitesse du vérin dépend du débit d’air uniquement lorsque la pression d’admission est maintenue constante et que la taille des orifices et des tubes influence également le mouvement (Contrôle du débit d’air des vérins selon SMC, consulté le 22 juillet 2026). Une référence utile doit donc réunir les données de pression, de temps, de charge et de circuit sur un même cycle.
Enregistrez au moins dix cycles consécutifs dans la configuration existante. Ne réglez pas l’aiguille entre deux essais. Relevez d’abord le comportement au démarrage à froid, puis le comportement à température normale une fois que la machine a atteint son état de production habituel.
Utilisez une ligne pour l’extension et une autre pour la rentrée :
| Champ de référence | Élément à enregistrer | Importance après conversion |
|---|---|---|
| Définition de la course | Temps entre la commande PLC et le capteur, et temps du mouvement seul | Sépare le délai de la vanne du temps de déplacement |
| Pression d’entrée de la vanne | Pression minimale pendant le mouvement | Révèle un effondrement de l’alimentation commune |
| Pression côté fond | Courbe sur toute la course | Identifie le comportement moteur ou à l’échappement |
| Pression côté tige | Courbe sur toute la course | Montre si la contre-pression est maîtrisée |
| Charge utile | Masse minimale, nominale et maximale approuvée | Met en évidence l’accélération sensible à la charge |
| Orientation | Horizontale, verticale montante, verticale descendante ou angle de la liaison | Identifie les conditions où la charge assiste le mouvement |
| Réglage du contrôleur | Référence, type de contrôle, nombre de tours et position de verrouillage | Rend l’essai reproductible |
| Éléments d’échappement | Orifice du distributeur, silencieux et échappement rapide | Identifie les dérivations et les restrictions secondaires |
| Comportement à l’impact | Bruit de butée, rebond et entrée dans l’amortissement | Évite de masquer un problème d’énergie en réglant la vitesse |
| Première course | Résultat après dépressurisation complète et remplissage | Détecte l’absence de retenue initiale de l’échappement |
Si le circuit existant est déjà dangereux ou produit un mouvement incontrôlé, ne lancez pas une campagne de référence générale. Sécurisez la charge, isolez le danger et appliquez la procédure de diagnostic approuvée pour la machine. Les données de référence ne sont utiles que si elles peuvent être recueillies sans exposer les personnes ou l’équipement.
Pour une première estimation de vitesse avant les essais, utilisez le calculateur de vitesse de vérin. Considérez le résultat comme une pré-vérification, car une vitesse moyenne calculée ne permet pas de prévoir le frottement statique, la montée en pression au démarrage ni une charge qui assiste le mouvement.

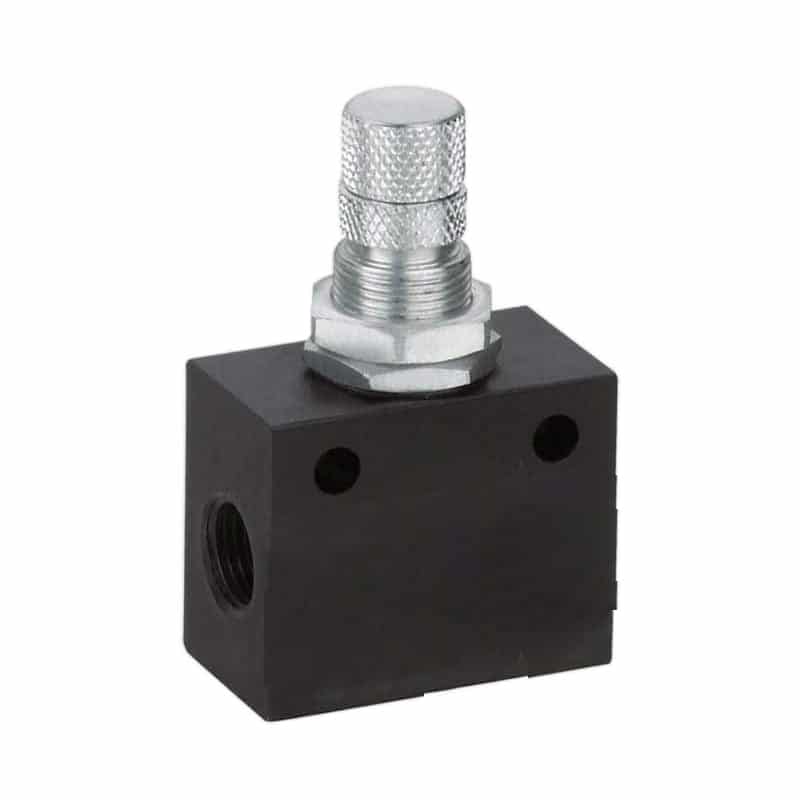

Comment vérifier le sens du contrôleur avant la remise en pression ?
Parker recommande deux dispositifs de régulation unidirectionnelle pour la plupart des vérins double effet et indique qu’ils doivent être installés aussi près que le permet la tuyauterie des orifices du vérin (instructions Parker pour les vannes de régulation du débit, consultées le 22 juillet 2026). Vérifiez les deux chemins lorsque la machine est isolée et dépressurisée.
Utilisez le schéma exact et la fiche technique du composant. Ne déduisez pas le sens à partir de la couleur du bouton, de l’orientation du coude ou de la pièce déposée. SMC, par exemple, commercialise des variantes de contrôleurs de vitesse meter-out et meter-in visuellement proches, mais dotées de références différentes (catalogue des contrôleurs de vitesse SMC 10-AS-F, consulté le 22 juillet 2026).
Suivez cette vérification avant mise sous pression :
- Isoler les énergies électrique et pneumatique conformément à la procédure de la machine.
- Soutenir mécaniquement toute charge susceptible de se déplacer sous l’effet de la gravité ou d’une énergie stockée.
- Identifier, à partir du symbole, les orifices d’alimentation, de travail et d’échappement du distributeur.
- Suivre chaque ligne de travail jusqu’à l’orifice du vérin sans supposer que les couleurs des tubes sont correctes.
- Confirmer que le débit libre est orienté vers chaque orifice du vérin pour un fonctionnement en meter-out.
- Confirmer que l’échappement de chaque orifice du vérin traverse la restriction réglable.
- Vérifier qu’une vanne d’échappement rapide ou une branche secondaire ne contourne pas le contrôle prévu.
- Noter la référence exacte du contrôleur et son sens de débit spécifié.
Une même vanne physique n’est pas automatiquement réutilisable après une conversion. Certains dispositifs unidirectionnels peuvent être inversés ou re-tubés ; d’autres sont vendus comme versions dédiées au meter-in ou au meter-out. Utilisez le symbole propre au modèle. Si son identité ou son sens ne peuvent pas être vérifiés, remplacez-le par un composant documenté avant les essais.
Comment deux courbes de pression aux orifices prouvent-elles la conversion ?
SMC décrit le contrôle côté échappement comme la méthode la plus courante dans l’industrie et relie la variation de la contre-pression d’échappement à la vitesse du piston (Contrôle du débit d’air des vérins selon SMC, consulté le 22 juillet 2026). Deux courbes mesurées aux orifices du vérin montrent si les pressions motrice et résistante prévues existent réellement pendant le mouvement.
Installez des transducteurs de pression adaptés près des deux orifices du vérin. Enregistrez si possible la pression d’entrée de la vanne sur un troisième canal. Synchronisez les données de pression avec la commande du distributeur, le premier mouvement détecté, le capteur de fin de course et l’état de la charge.
Pour une extension en meter-out, le profil attendu est qualitatif :
- La pression côté fond augmente pour fournir la force motrice.
- La pression côté tige reste supérieure à la pression d’échappement en aval pendant le déplacement du piston.
- La variation du contrôleur côté tige modifie la vitesse de course et la pression côté tige.
- Le contrôleur offre une plage de réglage utile au lieu d’agir uniquement sur la dernière fraction de tour.
À la rentrée, les rôles s’inversent. La pression côté tige entraîne le piston tandis que l’échappement côté fond est régulé. Les deux positions d’aiguille n’ont pas besoin d’être identiques, car les surfaces de piston, les charges, les amortissements et les temps cibles peuvent différer.
| Résultat de la courbe | Interprétation probable | Vérification suivante |
|---|---|---|
| L’entrée de la vanne s’effondre pendant les deux courses | Restriction en amont ou demande commune | Régulateur, manifold, branche de tubes, actionneurs simultanés |
| L’orifice moteur reste bas alors que l’entrée est stable | Restriction sur le chemin d’alimentation | Distributeur, raccord, diamètre intérieur du tube, contrôleur inversé |
| La pression d’échappement reste proche de la pression en aval | Aucune retenue meter-out efficace | Sens du clapet, dérivation, position de l’aiguille |
| La pression d’échappement augmente jusqu’au blocage du mouvement | Restriction excessive ou réserve de force insuffisante | Charge, alésage, pression d’alimentation, silencieux, réglage de l’aiguille |
| Le déplacement de l’aiguille modifie à peine la courbe | Un autre composant domine le comportement | Silencieux, amortissement, chemin de vanne, tube, échappement rapide |
| La pression change mais l’impact en fin de course persiste | Problème d’amortissement ou d’énergie d’arrêt | Réglage de l’amortissement ou amortisseur externe |
La synchronisation de la commande PLC avec les deux courbes de pression sépare trois délais qu’un chronomètre confond : commutation de la vanne, montée en pression avant le décollage et déplacement du piston. Une conversion peut stabiliser la course tout en laissant inchangé un délai d’alimentation ou de commutation. Enregistrez séparément ces intervalles avant de déclarer la conversion réussie.
Utilisez le guide de la contre-pression lorsque la pression de l’orifice résistant consomme trop de force. Pour les variations côté alimentation, comparez les courbes avec le guide de dépannage des fluctuations de pression.
Quels tests d’injection de défauts la conversion doit-elle réussir ?
La norme ISO 4414:2010 traite les dangers importants des systèmes pneumatiques lors de la conception, de l’installation, du réglage, de l’exploitation et de la maintenance ; l’ISO a confirmé cette norme en 2021 (ISO 4414, consultée le 22 juillet 2026). L’injection de défauts doit rester dans le périmètre de l’évaluation des risques de la machine, de l’enveloppe de charges approuvée et de la procédure d’essai documentée.
Ces essais sont des vérifications contrôlées de limites, et non une autorisation de provoquer une défaillance dangereuse. Utilisez les protections adaptées, un soutien de charge indépendant, du personnel qualifié et des limites d’arrêt définies.
L’injection de défaut est un essai planifié qui introduit une condition limite approuvée tandis que toutes les autres variables pertinentes sont maîtrisées et enregistrées. Ce n’est ni un bouchage improvisé, ni une surcharge, ni une perte de soutien non sécurisée.
Test 1 : pression dynamique d’alimentation minimale
Exécutez le mouvement accepté à la pression d’entrée de vanne autorisée la plus basse, pendant que les autres consommateurs approuvés suivent la séquence de chevauchement la plus défavorable. Confirmez l’achèvement de la course, la marge de pression et le chronométrage des capteurs. Si la machine ne réussit qu’avec un réglage de régulateur inhabituellement élevé, la conversion peut masquer une restriction d’alimentation.
Test 2 : charge utile minimale et maximale
Testez les deux extrémités de la plage de charges utiles approuvée. Une charge résistante élevée peut révéler une force motrice insuffisante ; une charge légère qui assiste le mouvement peut révéler un comportement d’emballement. Utilisez le sens réel de la charge pour chaque course. « Légère » et « lourde » comptent moins que le fait que la force externe résiste au mouvement ou l’assiste.
Test 3 : restriction d’échappement contrôlée
Utilisez uniquement un montage de restriction évalué du point de vue des risques et spécifié dans le plan d’essai. Avant l’essai, enregistrez la contre-pression d’échappement normale et définissez la contre-pression du défaut visé, la pression maximale autorisée, la durée de maintien et le seuil d’arrêt immédiat pour l’ensemble exact vanne, tubes, silencieux et charge. Augmentez la restriction uniquement dans ces limites approuvées et confirmez que la réponse de diagnostic ou de maintenance attendue se produit. N’improvisez jamais un bouchage et ne considérez pas le remplacement d’un silencieux en état de service comme la condition de défaut ; le but est de vérifier une réponse définie sans créer une pression incontrôlée.
Test 4 : dépressurisation complète et redémarrage
Évacuez l’air de la zone concernée par son système d’isolement prévu, confirmez l’état sûr, puis rétablissez la pression selon la séquence approuvée. Enregistrez séparément le premier mouvement commandé et les cycles suivants. Ne répétez l’essai qu’après le retour du système à la condition initiale définie.
D’après notre expérience, les essais à pression et charge nominales révèlent rarement une conversion incorrecte. Les défaillances utiles apparaissent lors des transitions : premier remplissage, charge légère descendante, baisse de pression de l’air commun ou silencieux qui ajoute une résistance inattendue. Définissez ces transitions avant le réglage afin de ne pas ajuster l’aiguille autour d’un seul point de fonctionnement commode.
Ne considérez pas un clapet anti-retour piloté comme un remède universel au risque lié aux charges verticales. Les fuites, la compressibilité de l’air emprisonné, la perte de pression de pilotage, la rupture d’un flexible et le comportement au redémarrage doivent encore être évalués. Le guide du clapet anti-retour piloté explique la fonction pneumatique ; l’évaluation des risques de la machine détermine si un maintien mécanique supplémentaire est nécessaire.
Pourquoi tester séparément la première course après la remise en pression ?
Les instructions du dispositif de démarrage progressif P33 de Parker passent au débit maximal à environ 50 % de la pression d’entrée et avertissent que les contrôleurs meter-out en ligne peuvent ne pas réguler correctement pendant le remplissage d’un système dépressurisé (instructions Parker P33, consultées le 22 juillet 2026). La première action peut donc différer du fonctionnement en cycles stabilisés.
Le meter-out a besoin d’air dans la chambre à l’échappement pour produire une contre-pression résistante utile. Après une dépressurisation complète, cette chambre peut être vide ou seulement partiellement remplie. Si le distributeur commande le mouvement avant que le circuit ait atteint son état initial prévu, l’aiguille peut avoir beaucoup moins d’autorité sur le premier déplacement.
Enregistrez ces variables de redémarrage :
- commande de rétablissement de la pression et montée réelle de la pression à l’entrée de la vanne ;
- pression côté fond et côté tige avant la commande de mouvement ;
- état du distributeur pendant le remplissage ;
- temps entre le rétablissement de la pression et l’autorisation du mouvement ;
- temps de la première course et vitesse de pointe ;
- impact en fin de course, rebond et séquence des capteurs ;
- résultats de la deuxième course et des suivantes pour comparaison.
Un dispositif de démarrage progressif peut réduire le choc de mise en pression, mais il n’établit pas automatiquement une séquence de redémarrage sûre. Le composant choisi, le volume de remplissage, l’état de la vanne, les chemins d’air emprisonné et la logique de la machine doivent fonctionner ensemble. Parker précise également que des clapets anti-retour et des vannes à centre fermé peuvent emprisonner de l’énergie pneumatique en aval d’une vanne d’échappement ; les limites d’isolement doivent donc être vérifiées explicitement.
Si la première course reste anormale, cessez de régler l’aiguille du cycle stabilisé. Examinez d’abord l’état du remplissage, la position de la vanne, le rétablissement de la pression, la charge du vérin et la logique de commande. Le guide de dépannage des circuits meter-out détaille davantage les défauts au démarrage et en mouvement normal.
Preuves d’acceptation pour le dossier final
Parker spécifie deux dispositifs de régulation du débit pour la plupart des vérins double effet afin de régler indépendamment l’extension et la rentrée (instructions Parker pour les vannes de régulation du débit, consultées le 22 juillet 2026). L’acceptation doit de même documenter chaque course, chaque sens de charge et chaque contrôleur dans des conditions définies.
Utilisez des limites prédéfinies plutôt que des formulations comme « fonctionne en douceur ». Le dossier final doit comprendre :
| Élément d’acceptation | Preuve | Source de la limite d’acceptation |
|---|---|---|
| Identité du contrôleur | Référence, symbole et sens du débit | Fiche technique du fabricant |
| Installation | Plan des orifices, cheminement des tubes et réglage verrouillé de l’aiguille | Schéma approuvé |
| Temps de course | Résultats commande-capteur et mouvement seul | Spécification de la machine |
| Pression dynamique | Pression d’entrée de la vanne et courbes aux deux orifices du vérin | Calcul d’ingénierie et plan d’essai |
| Couverture de charge | Charge utile minimale, nominale et maximale | Enveloppe de fonctionnement approuvée |
| Limite d’alimentation | Résultat à la pression d’entrée dynamique minimale | Exigence de conception pneumatique |
| Redémarrage | Première course après dépressurisation complète | Évaluation des risques et spécification de démarrage |
| Chemin d’échappement | Distributeur, silencieux et état de la dérivation | Documentation des composants |
| Comportement en fin de course | Entrée dans l’amortissement, impact et rebond | Limites du vérin et de l’amortisseur |
| Limite de sécurité | Preuves des essais de maintien et d’état sûr | Validation de la sécurité de la machine |
Comparez au moins dix cycles stables dans chaque condition de fonctionnement requise lorsque le plan d’acceptation exige des données de répétabilité. Présentez les résultats individuels ou leur plage, et non un pourcentage d’amélioration inventé. Si un capteur définit la fin de cycle, indiquez sa position de commutation et son filtrage, car le temps de capteur peut changer sans modification correspondante de la vitesse du piston.
Le nombre de tours de l’aiguille ne se transpose pas d’une taille de vanne ou d’un fabricant à l’autre. Enregistrez la pièce physique, les conditions de pression, la charge utile et le mouvement mesuré avec le réglage. Après une maintenance, ce même relevé permet au technicien de déterminer si les performances ont changé à cause du réglage, d’une contamination, de la pression d’alimentation ou d’un autre composant.
Pour les impacts en fin de course qui persistent alors que la vitesse à mi-course est stable, réglez séparément l’amortissement du vérin et consultez le guide de l’amortissement des vérins pneumatiques. Un amortissement presque fermé ne doit pas remplacer le contrôle de vitesse sur toute la course.
Quand le contrôle meter-out cesse-t-il d’être la bonne solution ?
La famille ASD de SMC combine les réglages meter-in et meter-out dans un même contrôleur, ce qui montre que les deux méthodes ne s’excluent pas dans tous les circuits (contrôleur double de vitesse SMC ASD, consulté le 22 juillet 2026). Certaines applications au démarrage, à basse vitesse ou à simple effet nécessitent une stratégie différente ou combinée.
Le meter-out est un choix par défaut solide pour un vérin double effet soumis à une charge variable ou qui assiste le mouvement. Ce n’est pas une réponse universelle. Réévaluez l’architecture lorsque :
- la vitesse requise est inférieure à la plage stable de basse vitesse du vérin ;
- le frottement des joints ou du guidage provoque du broutement malgré une régulation correcte ;
- le procédé exige des positions intermédiaires commandées plutôt qu’un simple temps d’arrivée en butée ;
- la contre-pression d’échappement supprime une part trop importante de la réserve de force ;
- une fonction d’échappement rapide doit contourner le chemin d’échappement normal ;
- le démarrage exige un meter-in progressif alors que le déplacement normal exige un meter-out ;
- l’axe a besoin d’un maintien ou d’un arrêt contrôlé avec fonction de sécurité après une perte d’énergie.
Une régulation proportionnelle du débit, un vérin à faible friction, une régulation de pression par sens, un frein mécanique, un bloqueur de tige, un amortisseur ou un actionneur électrique peuvent résoudre un problème qu’une aiguille manuelle ne peut pas traiter. Choisissez la fonction à partir du mode de défaillance mesuré.
Il ne faut pas non plus attribuer au meter-out des économies d’énergie automatiques. La contre-pression consomme de la force nette, tandis que la consommation totale d’air dépend des volumes de chambre, des pressions de fonctionnement, de la cadence, des fuites et du reste du circuit. Comparez l’énergie uniquement après avoir satisfait les exigences de mouvement et de force.
FAQ sur la conversion meter-in/meter-out
Les instructions d’installation Parker définissent deux orientations de flèche, vers le vérin pour le meter-out et à l’opposé pour le meter-in, tandis que ses instructions P33 identifient le premier remplissage comme une condition de fonctionnement distincte (instructions Parker pour le contrôle du débit ; instructions Parker P33, consultées le 22 juillet 2026). Les réponses ci-dessous portent sur la vérification de la conversion.
Peut-on réutiliser le même contrôleur de vitesse lors du passage au meter-out ?
Uniquement si son fabricant autorise l’orientation requise et si sa référence, son symbole, sa plage de pression et sa capacité de débit sont vérifiés. Certains contrôleurs peuvent être re-tubés ; d’autres sont des versions dédiées au meter-in ou au meter-out. Confirmez que le débit libre est orienté vers le vérin et que l’échappement traverse la restriction réglable avant de mettre le circuit sous pression.
Quelle pression une chambre d’échappement meter-out doit-elle maintenir ?
Il n’existe pas de cible universelle de 1 ou 2 bar. La contre-pression requise dépend du sens de la charge, du frottement, de la surface du piston, de la pression d’alimentation, de la vitesse, de la capacité de la vanne et de la réserve de force. Mesurez les deux orifices du vérin pendant le mouvement. Utilisez une retenue d’échappement suffisante pour stabiliser le contrôle tout en conservant une force nette suffisante sur toute l’enveloppe de fonctionnement approuvée.
Le meter-out rend-il un vérin vertical sûr après une perte d’air ?
Non. Le meter-out régule le débit d’échappement normal ; il ne constitue pas une fonction de maintien avec niveau de sécurité. Les fuites, la rupture d’un flexible, l’état de la vanne, l’air emprisonné et la gravité peuvent encore provoquer un mouvement. L’évaluation des risques de la machine peut imposer un frein mécanique, un bloqueur de tige, un dispositif de contrebalancement, un dispositif pneumatique surveillé ou une autre mesure de protection validée.
Pourquoi seule la première course est-elle trop rapide après le rétablissement de la pression ?
La chambre à l’échappement ne contient peut-être pas encore assez d’air pour que la restriction produise la contre-pression habituelle. Vérifiez le dispositif de démarrage progressif, l’état du distributeur, le volume de remplissage, le délai d’autorisation du mouvement et les pressions aux deux orifices du vérin avant de modifier le réglage du cycle normal. Validez la première course à partir d’un état entièrement dépressurisé et reproductible.
Peut-on utiliser une vanne d’échappement rapide avec un contrôle meter-out ?
Oui, mais uniquement après une revue propre au circuit. Une vanne d’échappement rapide peut contourner le distributeur et peut également contourner le chemin de régulation prévu. Définissez quelle course doit s’échapper rapidement, quelle course doit être retenue et comment le redémarrage se comporte. Vérifiez la tuyauterie réelle et les courbes de pression au lieu de supposer que les deux fonctions restent indépendantes.
Sources et références techniques
- Instructions Parker pour les vannes de régulation du débit, sens du débit, orientation meter-in/meter-out, emplacement, réglage et exigences de dépressurisation.
- Contrôle du débit d’air des vérins selon SMC, régulation côté échappement, condition de pression d’entrée constante et autres variables de vitesse.
- Catalogue des contrôleurs de vitesse SMC 10-AS-F, désignations distinctes des modèles meter-out et meter-in et courbes de débit.
- Instructions Parker pour la vanne d’échappement de sécurité P33, seuil de démarrage progressif, avertissement concernant la première action, limites d’isolement et exigences de mise en service.
- ISO 4414:2010, exigences de sécurité des systèmes pneumatiques pour la conception, l’installation, le réglage, l’exploitation et la maintenance.
- Contrôleur double de vitesse SMC ASD, capacité de contrôle combiné meter-in et meter-out.
