氣動系統中的助力負載與阻力負載：哪種配置能提升系統效率？
在氣動系統中，助力負載與阻力負載並沒有放諸四海皆準的效率勝者。每個行程都必須分別判定外力方向，再用氣缸兩個腔室的壓力計算作用力，最後依所得淨力選擇缸徑、流量控制、導引、緩衝及負載保持方式。
SMC 會依工作條件設定不同的負載率上限。在許多垂直與水平動態負載案例中，其氣缸機種選定指南採用 0.5 以下的負載率。這項針對特定應用的上限，並不能證明某一種負載方向必然可節省固定百分比的壓力（SMC 氣缸機種選定，查閱日期：2026-07-22）。
重點摘要
- 伸出與縮回時，所有負載都要分別分類。
- 運動期間的力平衡必須同時納入氣缸兩個端口的壓力。
- 重力助力行程即使需要的驅動力較低，仍可能需要更強的排氣控制，以及另行設計的負載保持方式。

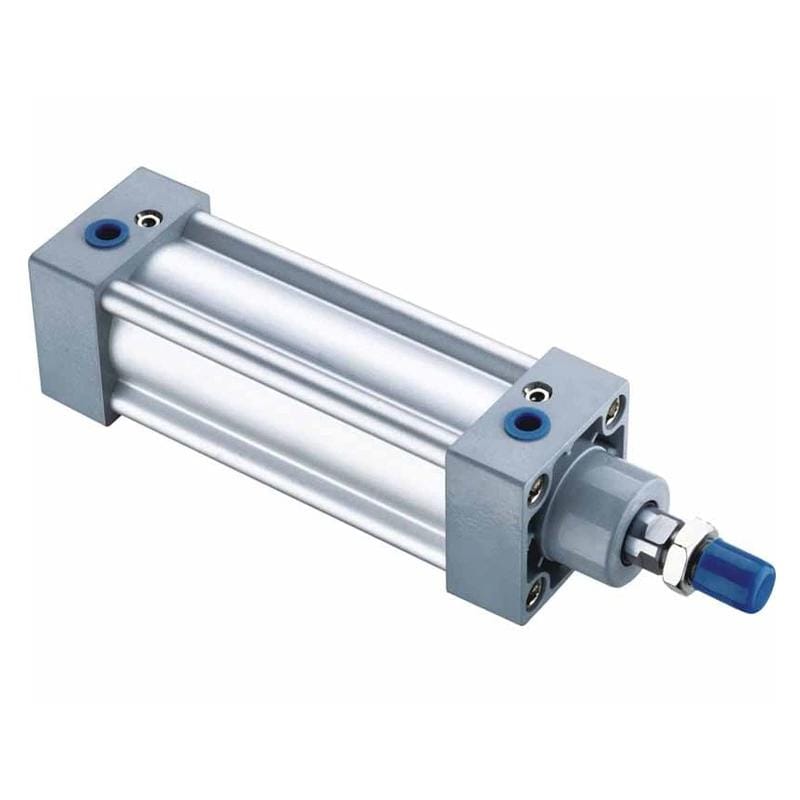

單活塞桿氣缸在無桿側具有完整活塞面積，有桿側則是較小的環形面積。運動時，兩個腔室的壓力都可能產生作用力。
助力與阻力描述的是力的方向，不是氣缸種類
SMC 在選擇缸徑之前，會先區分伸出與縮回。由於兩個方向的有效面積不同，設計人員必須確認氣缸力將用在哪個方向。外部負載也應採用相同原則：每個行程都要把外力與指令運動方向比較，而不是只替整部機器貼上一個固定標籤（SMC 氣缸機種選定，查閱日期：2026-07-22）。
助力負載是指外力沿著指令運動方向作用。例如，重力協助垂直滑台向下移動、彈簧協助閘門開啟，或連桿在部分行程中拉動氣缸。這類外力會加強致動器的運動趨勢。阻力負載則是外力與指令運動方向相反。重力會阻礙向上提升，夾持反力與導軌摩擦也可能產生相同效果。氣缸必須先克服這些阻力，剩餘的力才可用於加速。
超越負載是指助力負載強到足以讓機構跑在受控供氣之前，因此啟動壓力與穩定運動必須視為兩個不同的迴路問題。
請在負載受力圖上分類每一項重要外力：
- 指定一個正向運動方向。
- 畫出重力、彈簧力、製程反力、導軌摩擦、配重，以及機械連桿傳入的所有作用力。
- 把斜向力分解到氣缸軸線方向。
- 回程時重新繪圖；只要彈簧、凸輪、槓桿或肘節機構會改變力的大小或方向，也要在中間位置重新分析。
配重正好說明了單一標籤為何容易誤導：同一個配重可能阻礙向下運動，卻協助向上運動。肘節機構甚至可能在同一行程內反轉力的關係。凡是力的大小或方向出現明顯變化的位置，都必須分別計算。
以兩個腔室的壓力計算氣缸淨力
AutomationDirect 依面積與壓差計算氣缸力，其選型資料也會在縮回時扣除活塞桿面積。進行整機分析時，還應明確列出兩個端口的壓力、帶正負號的外力與摩擦力，不要把彼此無關的影響全部埋進一個百分比裕量（AutomationDirect 氣缸選型，查閱日期：2026-07-22）。
以單活塞桿氣缸為例，計算完整活塞面積 與有桿側環形面積 時，以 表示缸徑， 表示活塞桿直徑：
把活塞桿伸出方向定義為正向後，可用下式初步計算伸出淨力：
是運動中的無桿側壓力， 是運動中的有桿側壓力，而 代表與運動方向相反的密封、導軌及機構摩擦力。所有力都要採用一致的正負方向，不能把調壓器設定值同時代入兩個腔室壓力。
計算縮回時，應反轉正向定義並使用正確的作用面積：
壓力以 MPa、面積以 mm² 代入時，所得作用力單位為 N；1 bar 等於 0.1 MPa，也就是 0.1 N/mm²。尚未納入其他動態效應前，可用加速度 估算。計算結果為正值，並不代表氣缸已通過選型。剩餘裕量還必須涵蓋壓力變動、啟動摩擦、速度、衝擊，以及所選製造商的負載率規則。
量測到的腔室壓力是運轉狀態變數，不是銘牌上的固定特性。兩個端口壓力必須在相同活塞位置與負載條件下同步記錄，因為供氣側壓力表看不出排氣背壓。每個運動方向都應建立一條帶正負號的方程式，並分別在啟動、中段行程、製程力峰值與進入緩衝區時求解。彈簧或連桿的作用力若會隨位置改變，就應增加計算工況，而不是用平均負載帶過。只有在實際作用力都清楚列出後，才套用一項具有型錄依據的負載率。接著以候選氣缸的實際活塞桿直徑、最低工作壓力、速度範圍、導引限制、緩衝能力及允許安裝方向進行驗證。這套順序可把可量測的力與選型裕量分開，避免同一項不確定性被重複計入。驗收測試必須重現文件中列出的最不利條件。
工具氣壓缸選型缸出力計算器先估算伸出與拉回的壓力—面積力，再把量測到的排氣壓力與帶正負號的外力加入工程工作表。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
這項計算工具可提供初步的壓力—面積作用力，但無法知道重力是否協助行程、彈簧是否中途反向，或排氣路徑是否產生顯著背壓。這些項目仍要保留在工作表上。求得所需作用力後，下一步可參考氣缸缸徑選型指南。
計算範例：同一個垂直負載，兩種不同受力條件
AutomationDirect 的作用力關係式採用壓差，而 SMC 則要求設計人員分別選定伸出與縮回條件。以缸徑 50 mm、活塞桿直徑 20 mm 的氣缸為例：完整活塞面積約為 1,963 mm²，有桿側作用面積則只有約 1,649 mm²（AutomationDirect；SMC，查閱日期：2026-07-22）。
假設氣缸垂直安裝、活塞桿朝下，並承載 40 kg 的導引質量。運動時，驅動腔壓力採 5.5 bar，排氣腔實測壓力為 1.0 bar。重力約為：
向下伸出時，無桿側壓力驅動負載，重力同向助力：
向上縮回時，有桿側壓力負責驅動，而無桿側背壓與重力都形成阻力：
兩項結果都未扣除摩擦，因此只能視為計算裕量，不能直接當成允許載重額定值。
| 行程 | 驅動側壓力作用力 | 排氣側壓力作用力 | 重力 | 扣除摩擦前淨力 |
|---|---|---|---|---|
| 向下伸出 | 向下 1,080 N | 向上 165 N | 向下 392 N | 向下 1,307 N |
| 向上縮回 | 向上 907 N | 向下 196 N | 向下 392 N | 向上 319 N |
向下行程可用的作用力較大，但控制與效率不會因此自動變好。排氣若完全不受限制，可能造成過度加速。相較之下，向上行程的裕量小得多，對供氣壓降、排氣限制、密封摩擦與載重變動也更敏感。
檢討設計時，每次只改變一項條件：
- 把所有假設壓力改成各行程最吃力區段所量得的最低驅動端口壓力，以及同一時刻的排氣端口壓力。
- 測試載重的上下限。
- 在加速度力與製程力達到峰值的位置加入這些作用力。
- 只套用一項有文件依據的製造商負載率或應用係數，不要疊加數個涵蓋相同不確定性的無關百分比。
- 選擇下一個標準缸徑，再以該氣缸的實際活塞桿直徑及型錄限制，重算兩個方向。
不要再比較「助力與阻力應增加多少壓力百分比」，改用沿行程建立的作用力裕量曲線。當連桿幾何隨位置改變時，這種曲線才能看出啟動力看似充足、中段裕量不足，以及接近行程末端時出現超越負載等問題。
為什麼助力負載可能需要更多運動控制
SMC 指出，排氣端控制是最常見的氣缸速度調整方式，因為改變排氣背壓會改變活塞速度。其公開的速度關係式也假設進氣壓力保持不變，因此僅靠該關係式，無法預測負載把活塞拉到供氣流量之前的垂直軸行為（SMC 氣缸流量控制，查閱日期：2026-07-22）。
排氣節流會限制空氣從非驅動腔排出。限制排氣會提高背壓、抵抗運動，因而可能穩定重力助力或彈簧助力行程。背壓同時也會降低氣缸淨力，所以在開大速度控制器或提高供氣壓力之前，應先量測兩個端口。進氣節流則是限制空氣進入驅動腔，適合可預測的阻力負載；但遇到超越負載時，隨著驅動壓力下降，負載可能把機構拉到受控供氣之前，造成動作在突進與停滯之間反覆切換。
閥件方向與試車方法可參考進氣節流與排氣節流工程指南，但下列四項負載分析功能仍須分開處理：
| 功能 | 常用方法 | 工程界線 |
|---|---|---|
| 正常行程速度 | 進氣節流或排氣節流 | 無法證明作用力足夠或負載可安全保持 |
| 受控啟動 | 軟啟動或分段速度控制器 | 無法控制每一種失壓事件 |
| 暫時氣動停止 | 先導式逆止閥配置 | 仍須檢討洩漏與軟管失效 |
| 安全相關負載保持 | 經風險評估的煞車、鎖定器或機械拘束 | 必須符合機械所需的安全功能 |
SMC ASS 閥在初次加壓時採用進氣節流，氣缸完成加壓後再切換為一般排氣節流。這項架構本身就說明，啟動行為與正常行程控制是兩種不同的設計狀態（SMC ASS，查閱日期：2026-07-22）。
針對防墜，SMC 另行提供端部鎖、鎖定氣缸、先導逆止型速度控制器及雙重逆止配置。因此，標準速度控制器並不是正向負載保持裝置（SMC 防墜解決方案，查閱日期：2026-07-22）。ISO 4414 則是氣動系統的一般安全標準，從系統層級處理重大危害、可靠運轉與能源效率（ISO 4414:2010，已確認 2021）。
評估垂直軸或彈簧助力軸時，應分成四種狀態：初次加壓、正常運動、指令停止與失壓。正常排氣節流調整或許能穩定行程，卻無法說明兩腔都尚未加壓前會出現什麼作用力。先導逆止配置可提供暫時氣動停止，但洩漏、軟管失效、受困能量與手動洩壓仍需分析。若墜落或非預期運動可能造成危害，應先定義所需安全功能，再選擇鎖定器、煞車、機械拘束或經驗證的氣動架構。每種狀態都要用核准範圍內最輕與最重的載重測試。每次停止後也要記錄重新啟動行為，因為能穩定保持的氣缸在恢復壓力時仍可能突然跳動。流量控制、保持、隔離與緊急狀態絕不能合併成同一個閥設定。
哪一種配置消耗較少壓縮空氣？
SMC 的機種選定流程會在缸徑與工作壓力確定後，分別檢查耗氣量與所需空氣量。這個順序很重要：單靠助力負載的方向無法決定耗氣量。缸徑、行程、調壓壓力、死容積、循環頻率、閥狀態、洩漏與排氣策略都會造成影響（SMC 氣缸機種選定，查閱日期：2026-07-22）。
只有同時符合下列所有條件，助力行程才有可能降低驅動壓力：
- 致動器端的壓力確實被調低。
- 在完整載重範圍，以及機台文件所列的預期溫度、密封摩擦、導軌摩擦與供氣壓力變動下，動作仍可保持穩定。
- 所需排氣背壓不會抵銷壓力降幅。
- 氣缸缸徑仍能滿足反向行程。
- 改變壓力後，緩衝、停止、重新啟動行為，以及經風險評估的負載保持功能仍然合格。
如果調壓器維持同一設定，而且每個循環仍為相同的氣缸容積充氣，重力並不會自動節省空氣；它可能只是增加加速度，以及必須由緩衝器或外部油壓緩衝器吸收的能量。
阻力可能迫使系統提高壓力、增加活塞面積或改變機械增益，而每種選擇對能耗的影響都不同。提高廠務供氣壓力會影響其他用氣設備；選用較大缸徑則會增加每個循環的充氣容積。配重、平衡彈簧或獨立升降機構等機械變更，可以在不提高系統壓力的情況下降低致動器所需作用力，但也會帶來各自的安全與維護檢查。
請依下列順序比較：
- 在負載受力圖所辨識的每一個最不利工作位置，計算兩個方向的淨力。
- 選擇能通過驗證的最小標準致動器。
- 以預定調壓壓力計算完整循環耗氣量；若管路或其他反覆充氣的死容積影響顯著，也要納入。
- 量測動態端口壓力與標準狀態空氣流量。
- 只有在各方案都能提供相同的安全動作、載重範圍、停止行為與所需循環時間後，才比較效率。
依我們審查應用的經驗，最有價值的量測通常不是空壓機房壓力。同步記錄氣缸兩個端口的壓力與行程位置，才能看出弱行程究竟來自外部負載、供氣損失、排氣背壓、連桿角度變化，還是某一段行程附近的摩擦。
無桿氣缸改變的是負載路徑，不是受力規則
Parker 的 OSP-P 基本負載資料會受到速度條件限制。在速度不超過 0.5 m/s 時，設計人員仍必須檢查負載、作用力、力矩與緩衝性能。取消外露活塞桿可避免該活塞桿的壓縮挫屈限制，卻無法消除滑台導引反力，也無法消除軸停止時必須吸收的能量（Parker 型錄 0900P-7，查閱日期：2026-07-22）。

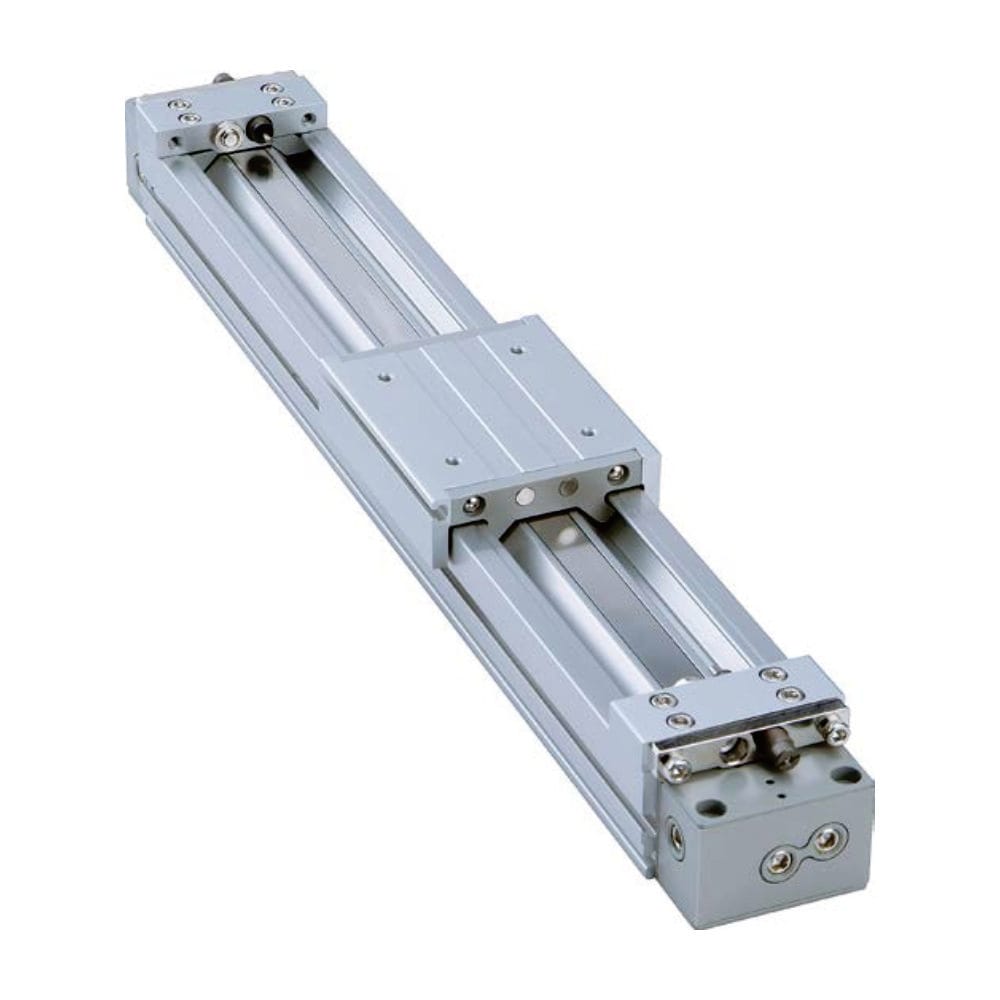

導引型無桿致動器可以承載滑台負載，但允許俯仰、滾轉、偏擺、速度及停止能量仍取決於各系列規格。
無桿氣缸適合在有限安裝長度內提供長行程，特別是外露推桿容易挫屈的應用；但它本身並不能解決阻力負載、側向負載或超越運動。
請分別檢查下列限制：
- 氣動推力：使用實際量測的工作壓力。
- 導引力矩：每一項載重力都要乘以它相對於製造商滑台基準的實際偏距，再套用該系列的複合負載規則。
- 動態負載：納入加速、減速、振動與衝擊。
- 行程支撐：確認所有必要的中間支撐，以及安裝跨距內的型材撓曲與機台對心。
- 停止能量：使用移動質量與接近停止點時的峰值速度。
- 控制與安全：重做有桿氣缸所需的完整助力負載、排氣背壓、啟動、停止及負載保持分析。
Parker 以負載—力矩係數表示複合負載：每一項實際負載或力矩除以其允許值後相加，在規定條件下總和不得超過 1.0。這是特定機種的選型方法，不能據此把某項產品的負載額定值套用到另一項產品。
導引與力矩檢查可參考無桿氣缸負載能力指南；結構導引與氣動推力則應依側向負載指南分開處理。
把兩個方向視為獨立工況進行試車
SMC 的導引氣缸選型軟體會評估 7 組輸入。除了壓力與負載重量，還會檢查安裝方向、活塞速度、力矩、動能與緩衝形式。如此廣泛的條件說明，靜態受力計算只是第一道關卡；試車必須重現機台實際會遭遇的條件組合（SMC 機種選定軟體，查閱日期：2026-07-22）。
每個方向與負載狀態都要在工作表中各列一列，包括伸出與縮回、最大與最小載重、啟動、正常運動、行程末端減速、指令停止，以及風險評估要求的失去供氣狀態。
請量測或確認：
- 整個行程中的兩個氣缸端口壓力
- 調壓器入口壓力、出口壓力，以及動態壓降相對於氣缸运動的發生時序
- 行程時間與峰值速度
- 載重質量、重心、安裝偏距、導軌摩擦，以及傳入致動器的任何力矩
- 彈簧或連桿在數個位置的作用力
- 進入緩衝區的速度、調整範圍、最終活塞速度，以及最重載重下撞擊端部止擋的跡象
- 啟動、緊急停止、重新啟動及失壓行為
如果設計只在調壓器壓力表上看似合格，就應判定不通過。閥件、長管、消音器或速度控制器造成的限制，都可能讓腔室壓力與名義供氣壓力大不相同。停止力的界線可參考行程末端作用力指南。
文件中應保留一套可追溯的受力依據、一項製造商選型規則，以及可量測的驗收限制。如果沒有說明每項裕量所對應的風險，就把摩擦扣減、安全係數、壓力裕量與加大缸徑全部疊加，並不是合理可辯護的設計方法。
結論：最佳化完整運動，而不是只看負載標籤
ISO 4414 界定系統層級的安全範圍，SMC 與 Parker 的選型方法則加入方向、負載率、導引力矩與緩衝限制。綜合這 3 項來源，可以得到一個結論：任何助力或阻力標籤，都不能取代對作用力、控制穩定性、停止、導引及機械安全的完整審查（ISO 4414；SMC；Parker，查閱日期：2026-07-22）。
助力可以降低致動器所需輸出，卻也可能形成超越狀態並提高停止能量。阻力會降低裕量，但可預測的阻力可能讓速度控制更單純。真正有效率的配置，是能以經驗證的最小致動器與實務上可行的最低調壓壓力，在所需循環時間內安全完成兩個行程的配置。
資料來源與技術參考
本文的工程判斷依據 8 項製造商或標準組織的一手資料。SMC 提供方向、負載率、速度控制、防墜與機種選定界線；Parker 提供無桿氣缸負載—力矩及緩衝限制；ISO 提供系統層級安全範圍。機械設計正式放行前，務必以當下適用的確切型錄核對產品專屬數值。
- AutomationDirect 氣缸選型與作用力，用於缸徑、面積、活塞桿面積扣除與壓差關係；查閱日期：2026-07-22。
- ISO 4414:2010 氣壓流體動力系統安全要求，用於系統層級安全、可靠性、能源效率及重大危害範圍；已確認現行版本：2021。
- Parker 無桿氣缸型錄 0900P-7，用於 OSP-P 作用力、複合力矩、負載、速度與緩衝限制；查閱日期：2026-07-22。
- SMC 氣缸機種選定，查閱日期：2026-07-22。
- SMC ASS 安全速度控制閥，用於初次進氣節流加壓與正常排氣節流控制之間的切換；查閱日期：2026-07-22。
- SMC 氣缸流量控制，查閱日期：2026-07-22。
- SMC 防墜解決方案，查閱日期：2026-07-22。
- SMC 導引氣缸選型軟體，用於安裝方向、壓力、速度、負載、力矩、動能與緩衝輸入條件；查閱日期：2026-07-22。
助力與阻力氣動負載常見問題
SMC 的機種選定指南會區分伸出與縮回，其流量控制指引則說明排氣背壓會改變活塞速度。以下 5 個回答延續相同區分：負載方向決定作用力正負號，但壓力、控制穩定性、導引、緩衝與保持風險仍須分別檢查（SMC，查閱日期：2026-07-22）。
如何判斷氣動負載屬於助力負載或阻力負載？
先選定指令運動方向，再逐一比較所有外力與該方向。與運動同向的力是助力，反向的力是阻力。回程時必須重新分類；彈簧、凸輪、槓桿或連桿若會改變力的方向，也要在每個變化位置重新判斷。
助力負載一定會降低耗氣量嗎？
不一定。只有外力協助指令運動時，所需致動器輸出力才會下降。系統必須能安全採用較低調壓壓力、較小氣缸、較少反覆充氣容積或其他可量測的變更，耗氣量才會真正降低。壓力與氣缸容積不變，不會自動產生節氣效果。
為什麼重力助力氣缸可能出現不穩定動作？
重力可能形成超越負載。排氣節流通常可藉由排氣背壓穩定動作，但在檢查最弱行程的氣缸淨力時，也必須扣除這項背壓。請測試完整載重範圍，並且絕不可把速度控制器當成負載保持裝置。
阻力負載可以直接套用固定的壓力百分比嗎？
不可以。應計算實際阻力，並採用氣缸运動時可信的最低兩腔壓差，再套用一項有文件依據的選型係數。固定加壓百分比可能重複計入其他裕量、掩蓋氣路受限，或讓建議工作壓力超過元件與廠務供氣限制。
無桿氣缸處理助力與阻力負載是否比有桿氣缸更好？
不能一概而論。無桿設計可避免外露活塞桿挫屈並縮短安裝長度，但滑台、導引力矩、型材支撐、緩衝能量與控制迴路仍會限制應用。每種設計都必須比較確切型錄限制與完整負載路徑。
