Carichi concordi e carichi resistenti in pneumatica: quale

Q: Un carico concorde riduce sempre il consumo d'aria?

No. Riduce la forza richiesta soltanto quando la forza esterna favorisce il moto. Il consumo diminuisce solo con una modifica misurabile e sicura, come minore pressione regolata, cilindro più piccolo o meno volumi caricati.

Q: Perché un cilindro assistito dalla gravità può muoversi in modo imprevedibile?

La gravità può creare un carico trascinante. Il meter-out può aggiungere contropressione stabilizzante, che va sottratta dalla forza netta. Prova tutto l'intervallo di carico e non usare un regolatore di velocità come dispositivo di trattenimento.

Q: Devo usare una percentuale fissa di pressione per i carichi resistenti?

No. Calcola la forza resistente reale, usa la minima differenza di pressione credibile durante il moto e applica un solo fattore di selezione documentato.

Il confronto fra carichi concordi e carichi resistenti in pneumatica non produce un vincitore universale in termini di efficienza. Classifica separatamente le forze esterne per ogni corsa. Calcola quindi la forza di pressione generata da entrambe le camere del cilindro e scegli alesaggio, regolazione della portata, guida, ammortizzazione e metodo di trattenimento del carico in base alla forza netta risultante.

SMC varia i limiti del tasso di carico secondo il compito. Per molti casi con carico dinamico verticale e orizzontale, la sua guida alla selezione dei cilindri utilizza un valore pari o inferiore a 0.5. Questo limite specifico dell'applicazione non dimostra che una determinata direzione del carico consenta sempre di risparmiare una percentuale fissa di pressione (Selezione dei cilindri pneumatici SMC, consultato il 2026-07-22).

Punti chiave

Classifica separatamente ogni carico durante estensione e retrazione.

Nel bilancio delle forze durante il moto, utilizza le pressioni di entrambe le porte del cilindro.

Una corsa assistita dalla gravità può richiedere un maggiore controllo dello scarico e un metodo di trattenimento progettato separatamente, anche quando necessita di una forza motrice inferiore.

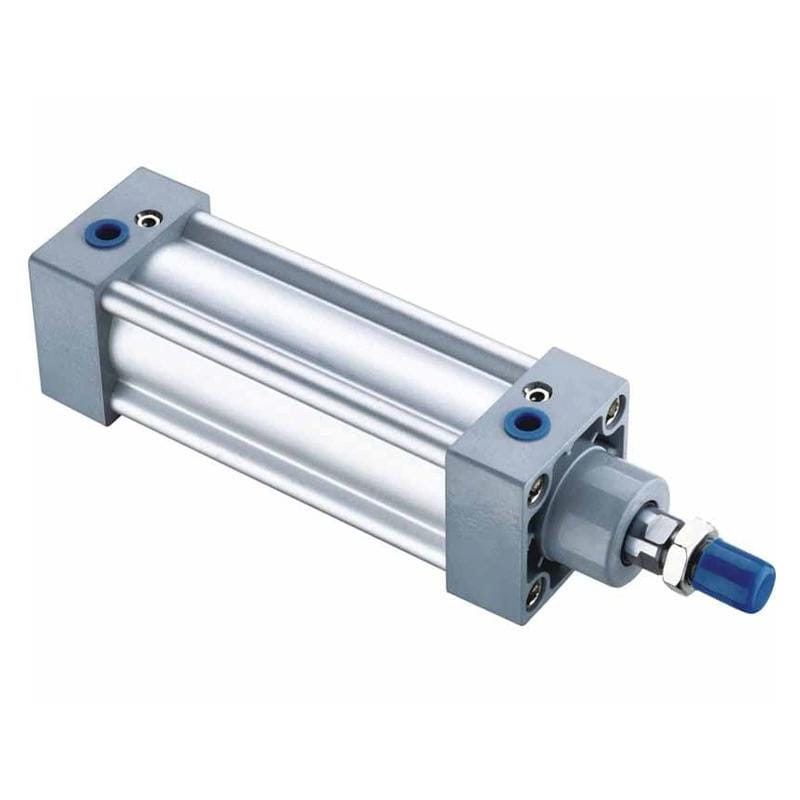

Cilindro pneumatico in stile ISO usato per spiegare il bilancio delle forze fra fondello e lato stelo

Un cilindro a stelo singolo presenta l'intera area del pistone sul lato fondello e un'area anulare più piccola sul lato stelo. Durante il movimento possono agire le pressioni di entrambe le camere.

Concorde e resistente descrivono la direzione della forza, non il tipo di cilindro

SMC separa estensione e retrazione prima di scegliere l'alesaggio. Poiché le aree effettive sono diverse, il progettista deve individuare la direzione in cui verrà utilizzata la forza del cilindro. Applica lo stesso rigore al carico esterno: confrontalo con il movimento comandato per ogni corsa, invece di assegnare un'unica etichetta alla macchina (Selezione dei cilindri pneumatici SMC, consultato il 2026-07-22).

Un carico concorde è una forza esterna che agisce nella direzione dello spostamento comandato. La gravità assiste un carrello verticale che scende, una molla può favorire l'apertura di una paratia e un leveraggio può trascinare un cilindro per una parte della corsa. La forza esterna si somma quindi alla tendenza dell'attuatore a muoversi. Un carico resistente agisce invece contro lo spostamento comandato. La gravità si oppone al sollevamento; la reazione di serraggio e l'attrito delle guide possono fare altrettanto. Il cilindro deve vincere questa resistenza prima che rimanga un margine per l'accelerazione.

Un carico trascinante è un carico concorde abbastanza intenso da spostare il meccanismo più rapidamente dell'alimentazione d'aria controllata, rendendo la pressione di avviamento e la stabilità del moto due problemi circuitali distinti.

Classifica tutte le forze esterne rilevanti sullo schema del carico:

Definisci una direzione positiva di spostamento.
Disegna gravità, molle, reazioni di processo, attrito delle guide, contrappesi e ogni forza trasmessa dal leveraggio della macchina.
Scomponi lungo l'asse del cilindro le forze inclinate.
Ripeti lo schema per la corsa di ritorno e nelle posizioni intermedie quando una molla, una camma, una leva o un ginocchiera modifica intensità o direzione della forza.

I contrappesi mostrano perché un'unica etichetta può essere fuorviante: lo stesso peso può opporsi alla discesa e assistere la salita. I meccanismi a ginocchiera possono invertire il rapporto durante una sola corsa. Esegui il calcolo in ogni posizione in cui intensità o direzione della forza cambiano in modo sostanziale.

Calcola la forza netta del cilindro considerando entrambe le camere

AutomationDirect calcola la forza del cilindro a partire da area e pressione differenziale. Il riferimento per il dimensionamento sottrae inoltre l'area dello stelo durante la retrazione. Nell'analisi della macchina occorre mantenere visibili anche le pressioni delle due porte, le forze esterne con segno e l'attrito, anziché nascondere effetti diversi in un'unica percentuale di correzione (Dimensionamento dei cilindri AutomationDirect, consultato il 2026-07-22).

Per un cilindro a stelo singolo, indica con $D$ il diametro dell'alesaggio e con $d$ il diametro dello stelo nel calcolo dell'area piena del pistone $A_p$ e dell'area anulare lato stelo $A_a$ :

A_p = \frac{\pi D^2}{4}

A_a = \frac{\pi \left(D^2-d^2\right)}{4}

Definendo positivo il movimento di uscita dello stelo, usa questa equazione preliminare della forza netta in estensione:

F_{\mathrm{net,ext}} = P_c A_p - P_r A_a + F_{\mathrm{assist}} - F_{\mathrm{oppose}} - F_f

$P_c$ è la pressione lato fondello durante il moto, $P_r$ è la pressione lato stelo e $F_f$ rappresenta l'attrito di tenute, guide e meccanismo che si oppone al movimento. Mantieni coerenti i segni delle direzioni. Non inserire la taratura del regolatore per entrambe le pressioni.

Per la retrazione, inverti la direzione positiva e utilizza le aree di lavoro corrette:

F_{\mathrm{net,ret}} = P_r A_a - P_c A_p + F_{\mathrm{assist}} - F_{\mathrm{oppose}} - F_f

La pressione in MPa moltiplicata per l'area in mm² fornisce la forza in newton; un bar equivale a 0.1 MPa, ossia 0.1 N/mm². L'accelerazione disponibile prima degli altri effetti dinamici è $a = F_{\mathrm{net}}/m$ . Un risultato positivo, da solo, non approva il cilindro. Il margine restante deve coprire variazioni di pressione, attrito di distacco, velocità, urto e la regola del tasso di carico scelta dal costruttore.

Considera la pressione misurata nella camera come una variabile dello stato operativo, non come una caratteristica di targa. Registra le pressioni di entrambe le porte nella stessa posizione del pistone e con lo stesso carico, perché un manometro sul lato alimentazione non rivela la contropressione allo scarico. Costruisci un'equazione con segno per ogni direzione di moto e risolvila all'avviamento, a metà corsa, al picco della forza di processo e all'ingresso nell'ammortizzazione. Se una molla o un leveraggio modifica la forza con la posizione, aggiungi punti operativi anziché utilizzare un carico medio. Applica un solo tasso di carico supportato dal catalogo dopo aver reso visibili le forze fisiche. Verifica infine il candidato con diametro reale dello stelo, pressione minima di lavoro, intervallo di velocità, limiti delle guide, capacità di ammortizzazione e orientamento di montaggio consentito. Questa sequenza separa le forze misurabili dai margini di selezione ed evita di conteggiare due volte la stessa incertezza. La prova di accettazione deve riprodurre i casi peggiori documentati.

StrumentoDimensionamento del cilindroCalcolatore della forza del cilindroStima la forza di spinta e trazione data da pressione e area, quindi aggiungi nel foglio di calcolo tecnico la pressione di scarico misurata e i carichi esterni con segno.Forza = Pressione x Area efficaceDiametro dell'alesaggioDiametro dello steloPressione di lavoroMargine per l'attritoApri il calcolatore

Il calcolatore fornisce un risultato preliminare di pressione per area, ma non può sapere se la gravità assiste la corsa, se una molla inverte la direzione o se il percorso di scarico crea una contropressione rilevante. Mantieni questi termini nel foglio di calcolo. Una volta nota la forza richiesta, passa alla guida al dimensionamento dell'alesaggio del cilindro.

Esempio svolto: un carico verticale, due condizioni di forza diverse

La relazione di AutomationDirect utilizza la pressione differenziale, mentre SMC richiede di selezionare separatamente estensione e retrazione. Consideriamo un cilindro con alesaggio di 50 mm e stelo di 20 mm: l'area piena del pistone è circa 1,963 mm², ma l'area di lavoro lato stelo è soltanto circa 1,649 mm² (AutomationDirect; SMC, consultati il 2026-07-22).

Supponiamo che il cilindro sia montato verticalmente con lo stelo rivolto verso il basso e trasporti una massa guidata di 40 kg. Utilizziamo 5.5 bar nella camera motrice e 1.0 bar misurato nella camera in scarico durante il movimento. Il contributo della gravità è circa:

F_g = mg = 40 \times 9.80665 = 392.3\ \mathrm{N}

Durante l'estensione verso il basso, la pressione lato fondello aziona il carico e la gravità lo assiste:

F_{\mathrm{down}} = \left(0.55 \times 1963\right) - \left(0.10 \times 1649\right) + 392 = 1307\ \mathrm{N}

Durante la retrazione verso l'alto, la pressione lato stelo aziona il carico, mentre la contropressione lato fondello e la gravità vi si oppongono:

F_{\mathrm{up}} = \left(0.55 \times 1649\right) - \left(0.10 \times 1963\right) - 392 = 319\ \mathrm{N}

Entrambi i risultati escludono l'attrito e rimangono quindi margini di calcolo, non portate ammissibili.

Corsa	Forza della pressione motrice	Forza della pressione lato scarico	Gravità	Risultante prima dell'attrito
Estensione verso il basso	1,080 N verso il basso	165 N verso l'alto	392 N verso il basso	1,307 N verso il basso
Retrazione verso l'alto	907 N verso l'alto	196 N verso il basso	392 N verso il basso	319 N verso l'alto

Nella corsa verso il basso è disponibile una forza maggiore, ma controllo ed efficienza non ne conseguono automaticamente. Uno scarico senza restrizioni può consentire un'accelerazione eccessiva. La corsa verso l'alto, invece, ha un margine molto più ridotto ed è più sensibile a cali di alimentazione, restrizioni allo scarico, attrito delle tenute e variazioni del carico utile.

Durante la revisione del progetto, modifica una condizione alla volta:

Sostituisci ogni pressione presunta con la minima pressione misurata alla porta motrice e con la corrispondente pressione alla porta di scarico durante la parte più impegnativa di ogni corsa.
Prova entrambi gli estremi del carico utile.
Aggiungi le forze di accelerazione e di processo nei punti in cui raggiungono il massimo.
Applica un solo tasso di carico o fattore applicativo documentato dal costruttore, invece di sommare percentuali indipendenti che coprono la stessa incertezza.
Scegli l'alesaggio standard successivo e ripeti entrambi i calcoli direzionali con il diametro reale dello stelo e i limiti di catalogo.

Sostituisci il confronto fra «percentuali di pressione per carico concorde e resistente» con un profilo del margine di forza capace di evidenziare un'ampia forza iniziale, uno scarso margine a metà corsa e una condizione trascinante vicino al termine, quando cambia la geometria del leveraggio.

Perché un carico concorde può richiedere un maggiore controllo del moto

SMC descrive la regolazione sullo scarico come il metodo più comune per controllare la velocità del cilindro, perché la variazione della contropressione allo scarico modifica la velocità del pistone. La relazione pubblicata per la velocità presume inoltre una pressione d'ingresso costante e quindi, da sola, non può prevedere il comportamento di un asse verticale il cui carico trascina il pistone oltre la portata fornita (Controllo della portata nei cilindri SMC, consultato il 2026-07-22).

La regolazione meter-out limita l'aria che esce dalla camera non motrice. La restrizione dello scarico aumenta la contropressione, contrasta il movimento e può stabilizzare una corsa assistita dalla gravità o da una molla. La contropressione, però, si sottrae anche alla forza netta del cilindro: misura entrambe le porte prima di aprire il regolatore di flusso o aumentare la pressione di alimentazione. La regolazione meter-in limita invece l'aria che entra nella camera motrice. Può essere adatta a un carico resistente prevedibile, ma un carico trascinante può tirare il meccanismo in avanti mentre la pressione motrice cala. Il movimento risultante può alternare accelerazioni improvvise e arresti.

Consulta la guida tecnica al controllo meter-in e meter-out per orientamento e messa in servizio delle valvole, mantenendo separate le quattro funzioni seguenti:

Funzione	Metodo tipico	Limite tecnico
Velocità normale di traslazione	Regolazione di portata meter-in o meter-out	Non dimostra una forza adeguata né un trattenimento sicuro
Avviamento controllato	Avviamento progressivo o regolatore di velocità a stadi	Non controlla ogni evento di perdita di pressione
Arresto pneumatico temporaneo	Configurazione con valvola di ritegno pilotata	Perdite e rottura dei tubi devono comunque essere valutate
Trattenimento del carico con funzione di sicurezza	Freno, blocco o vincolo meccanico valutato in base al rischio	Deve corrispondere alla funzione di sicurezza richiesta dalla macchina

La valvola ASS di SMC passa dal meter-in durante la pressurizzazione iniziale al normale meter-out dopo la pressurizzazione del cilindro, dimostrando con la propria architettura che l'avviamento e il normale controllo della corsa sono stati progettuali distinti (SMC ASS, consultato il 2026-07-22).

Per prevenire la caduta, SMC offre separatamente blocchi di fine corsa, cilindri con bloccaggio, regolatori di velocità con ritegno pilotato e configurazioni a doppio ritegno. I normali regolatori di velocità non sono quindi dispositivi di trattenimento positivo del carico (Prevenzione della caduta SMC, consultato il 2026-07-22). ISO 4414 rimane la norma generale sulla sicurezza degli impianti pneumatici e tratta, a livello di sistema, pericoli significativi, funzionamento affidabile ed efficienza energetica (ISO 4414:2010, confermata nel 2021).

Valuta un asse verticale o assistito da molla in quattro stati: pressurizzazione iniziale, movimento normale, arresto comandato e perdita di pressione. La normale regolazione meter-out può stabilizzare il movimento, ma non dice nulla sulla forza che compare prima che entrambe le camere siano pressurizzate. Una configurazione con ritegno pilotato può fornire un arresto pneumatico temporaneo, ma perdite, rottura dei tubi, energia intrappolata e depressurizzazione manuale richiedono comunque un'analisi. Quando una caduta o un movimento inatteso può creare un pericolo, definisci prima la funzione di sicurezza richiesta e scegli di conseguenza un blocco, un freno, un vincolo meccanico o un'architettura pneumatica convalidata. Prova ogni stato con il carico utile minimo e massimo approvato. Registra il comportamento al riavvio dopo ogni arresto, perché un cilindro che mantiene correttamente la posizione può comunque scattare al ripristino della pressione. Regolazione della portata, trattenimento, isolamento e comportamento d'emergenza non devono mai essere ridotti a un'unica taratura della valvola.

Quale configurazione consuma meno aria compressa?

La procedura di selezione SMC prevede verifiche separate del consumo d'aria e del volume d'aria richiesto dopo la scelta di alesaggio e pressione operativa. L'ordine è importante: la sola direzione del carico concorde non determina il consumo. Contribuiscono alesaggio, corsa, pressione regolata, volume morto, frequenza dei cicli, stato delle valvole, perdite e strategia di scarico (Selezione dei cilindri pneumatici SMC, consultato il 2026-07-22).

La pressione motrice può essere ridotta in una corsa assistita soltanto se sono vere tutte le condizioni seguenti:

La pressione viene effettivamente regolata a un valore inferiore presso l'attuatore.
Il moto rimane stabile per l'intero intervallo di carico utile e per le variazioni di temperatura, attrito delle tenute e delle guide e pressione di alimentazione previste e documentate per la macchina.
La contropressione di scarico necessaria non annulla la riduzione.
L'alesaggio del cilindro rimane adeguato per la corsa opposta.
Ammortizzazione, arresto, comportamento al riavvio e funzione di trattenimento del carico valutata in base al rischio rimangono accettabili dopo la modifica della pressione.

Se il regolatore resta alla stessa taratura e lo stesso volume del cilindro viene caricato a ogni ciclo, la gravità non produce automaticamente un risparmio d'aria. Può semplicemente aumentare l'accelerazione e l'energia che l'ammortizzazione o un deceleratore esterno devono assorbire.

Una forza resistente può richiedere maggiore pressione, maggiore area del pistone o un diverso vantaggio meccanico; ciascuna scelta ha conseguenze energetiche differenti. Aumentare la pressione di stabilimento influisce sugli altri utilizzatori; scegliere un alesaggio maggiore aumenta il volume caricato a ogni ciclo. Modifiche meccaniche come contrappesi, molle di bilanciamento o meccanismi di sollevamento separati possono ridurre la forza dell'attuatore senza aumentare la pressione dell'impianto, ma introducono verifiche di sicurezza e manutenzione proprie.

Utilizza questa sequenza di confronto:

Calcola la forza netta in entrambe le direzioni in ogni posizione operativa peggiore individuata sullo schema del carico.
Scegli il più piccolo attuatore standard che supera le verifiche.
Calcola la richiesta d'aria dell'intero ciclo alla pressione regolata prevista, includendo tubazioni e altri volumi morti ricaricati a ogni ciclo quando rilevanti.
Misura la pressione dinamica alle porte e la portata d'aria standard.
Confronta le alternative soltanto dopo che garantiscono lo stesso moto sicuro, lo stesso intervallo di carico utile, lo stesso arresto e il tempo ciclo richiesto.

Nella nostra esperienza di revisione delle applicazioni, la misura più utile raramente è la pressione nella sala compressori. Una traccia sincronizzata delle pressioni di entrambe le porte e della posizione lungo la corsa mostra se una corsa debole dipende da carico esterno, perdita di alimentazione, contropressione allo scarico, variazione dell'angolo del leveraggio o attrito in un punto del movimento.

I cilindri senza stelo cambiano il percorso del carico, non le regole delle forze

Parker condiziona alla velocità i dati di carico di base dell'OSP-P. Anche a velocità non superiori a 0.5 m/s, il progettista deve verificare carico, forza, momento e capacità di ammortizzazione. Eliminare lo stelo esposto evita il limite di instabilità a compressione dello stelo, ma non elimina le reazioni sulle guide del carrello né l'energia che l'asse deve assorbire in arresto (Catalogo Parker 0900P-7, consultato il 2026-07-22).

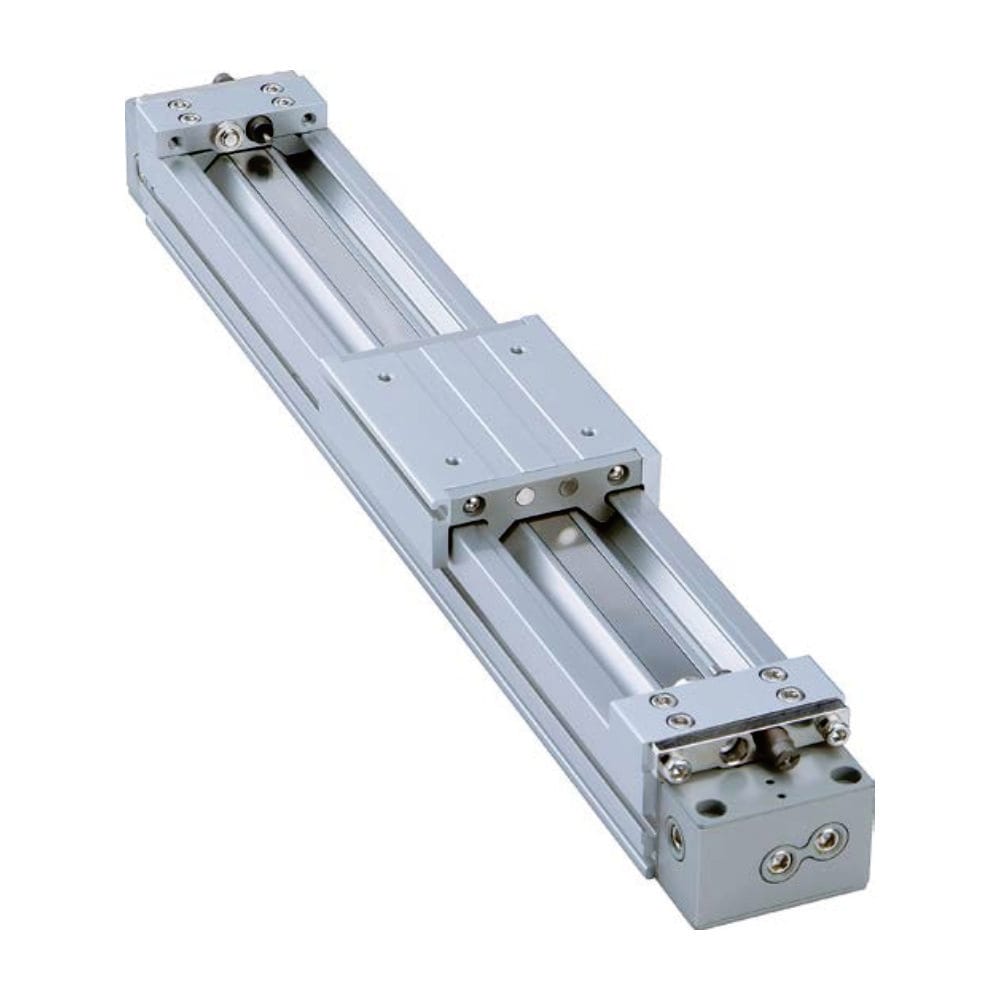

Cilindro senza stelo guidato il cui carrello e la cui guida devono sostenere i momenti del carico separatamente dalla spinta pneumatica

Un attuatore senza stelo guidato può sostenere il carico del carrello, ma beccheggio, rollio, imbardata, velocità ed energia di arresto ammissibili dipendono dalla serie specifica.

I cilindri senza stelo possono essere adatti a corse lunghe in un ingombro ridotto, soprattutto quando uno stelo esposto in spinta sarebbe vulnerabile all'instabilità. Non risolvono automaticamente il carico resistente, il carico laterale o il moto trascinante.

Verifica separatamente questi limiti:

Spinta pneumatica: utilizza la pressione di lavoro misurata.
Momento sulla guida: calcola ogni forza del carico utile moltiplicata per la distanza reale dal riferimento del carrello del costruttore, quindi applica la regola dei carichi combinati prevista per la serie.
Carico dinamico: includi accelerazione, decelerazione, vibrazioni e urti.
Supporto della corsa: verifica tutti i supporti intermedi necessari, la flessione del profilo e l'allineamento della macchina lungo la campata installata.
Energia di arresto: utilizza massa in movimento e massima velocità di avvicinamento.
Controllo e sicurezza: ripeti l'analisi completa di carico concorde, contropressione allo scarico, avviamento, arresto e trattenimento eseguita per un cilindro a stelo.

Parker esprime il carico combinato mediante un fattore carico-momento che somma ogni carico o momento applicato diviso per il rispettivo valore ammissibile; il totale deve essere al massimo 1.0 nelle condizioni dichiarate. È un metodo di selezione specifico del modello, non un'autorizzazione a trasferire il carico nominale da un prodotto a un altro.

Consulta la guida alla capacità di carico dei cilindri senza stelo per le verifiche di guide e momenti e la guida ai carichi laterali per tenere distinta la guida strutturale dalla spinta pneumatica.

Metti in servizio le due direzioni come casi operativi distinti

Il software SMC per la selezione dei cilindri guidati valuta 7 gruppi di dati. Oltre a pressione e peso del carico, verifica orientamento di montaggio, velocità del pistone, momento, energia cinetica e tipo di ammortizzazione. Questa ampiezza rende il calcolo statico della forza soltanto la prima verifica; la messa in servizio deve riprodurre le combinazioni reali che la macchina incontrerà (Software di selezione SMC, consultato il 2026-07-22).

Registra una riga del foglio di lavoro per ogni direzione e stato di carico. Includi estensione e retrazione, carico utile massimo e minimo, avviamento, moto normale, decelerazione di fine corsa, arresto comandato e perdita di alimentazione quando richiesta dalla valutazione dei rischi.

Misura o conferma:

le pressioni di entrambe le porte del cilindro lungo l'intera corsa;
pressione d'ingresso e d'uscita del regolatore e sincronizzazione di ogni calo dinamico rispetto al moto del cilindro;
tempo di corsa e velocità massima;
massa del carico utile, baricentro, offset del fissaggio, attrito delle guide e ogni momento trasferito all'attuatore;
forza della molla o del leveraggio in più posizioni;
velocità d'ingresso nell'ammortizzazione, campo di regolazione, velocità finale del pistone ed evidenza di urto sul finecorsa con il carico più pesante;
comportamento all'avviamento, all'arresto d'emergenza, al riavvio e in perdita di pressione.

Scarta un progetto che supera le verifiche soltanto al manometro del regolatore. Restrizioni in una valvola, in un tubo lungo, in un silenziatore o in un regolatore di velocità possono rendere la pressione della camera molto diversa dall'alimentazione nominale. Per il limite della forza di arresto, consulta la guida alle forze di fine corsa.

Documenta un'unica base tracciabile per la forza, una regola di selezione del costruttore e limiti di accettazione misurabili. Sommare una detrazione per attrito, un fattore di sicurezza, un margine di pressione e un alesaggio sovradimensionato senza indicare il rischio coperto da ciascun margine non è difendibile.

Conclusione: ottimizza l'intero movimento, non l'etichetta del carico

ISO 4414 definisce l'ambito di sicurezza del sistema. I metodi di selezione SMC e Parker aggiungono direzione, tasso di carico, momento sulla guida e limiti di ammortizzazione. Considerate insieme, queste 3 fonti sostengono una conclusione: nessuna etichetta «concorde» o «resistente» sostituisce una valutazione completa di forza, stabilità del controllo, arresto, guida e sicurezza della macchina (ISO 4414; SMC; Parker, consultati il 2026-07-22).

Una forza concorde può ridurre la forza richiesta all'attuatore e, nello stesso tempo, creare una condizione trascinante e una maggiore energia di arresto. Una forza resistente riduce il margine, ma una resistenza prevedibile può semplificare il controllo della velocità. È efficiente la configurazione che completa entrambe le corse in sicurezza, nel tempo ciclo richiesto, con il più piccolo attuatore convalidato e la più bassa pressione regolata praticabile.

Fonti e riferimenti tecnici

Le decisioni tecniche dell'articolo si basano su 8 fonti primarie di costruttori o organismi normativi. SMC fornisce i limiti relativi a direzione, tasso di carico, controllo della velocità, prevenzione della caduta e selezione; Parker quelli per carico-momento e ammortizzazione dei cilindri senza stelo; ISO l'ambito della sicurezza di sistema. Prima di approvare il progetto di una macchina, verifica i valori specifici del prodotto nel catalogo esatto e aggiornato.

Dimensionamento e forza dei cilindri AutomationDirect, per le relazioni fra alesaggio, area, detrazione dello stelo e pressione differenziale; consultato il 2026-07-22.
ISO 4414:2010, requisiti di sicurezza per la pneumatica, per l'ambito di sicurezza, affidabilità, efficienza energetica e pericoli significativi del sistema; edizione corrente confermata nel 2021.
Catalogo Parker dei cilindri pneumatici senza stelo 0900P-7, per limiti OSP-P di forza, momenti combinati, carico, velocità e ammortizzazione; consultato il 2026-07-22.
Selezione dei cilindri pneumatici SMC, consultato il 2026-07-22.
Valvola di sicurezza e controllo velocità SMC ASS, per il passaggio dalla pressurizzazione iniziale meter-in al normale controllo meter-out; consultato il 2026-07-22.
Controllo della portata d'aria dei cilindri SMC, consultato il 2026-07-22.
Prevenzione della caduta SMC, consultato il 2026-07-22.
Software SMC per la selezione dei cilindri guidati, per i dati di orientamento, pressione, velocità, carico, momento, energia cinetica e ammortizzazione; consultato il 2026-07-22.

Domande frequenti sui carichi pneumatici concordi e resistenti

La guida di selezione SMC separa estensione e retrazione, mentre le indicazioni sul controllo della portata spiegano che la contropressione allo scarico modifica la velocità del pistone. Le 5 risposte seguenti mantengono questa distinzione: la direzione del carico determina il segno della forza, ma pressione, stabilità del controllo, guida, ammortizzazione e rischio di trattenimento richiedono verifiche separate (SMC, consultato il 2026-07-22).

Come stabilisco se un carico pneumatico è concorde o resistente?

Scegli la direzione di spostamento comandata e confronta con essa ogni forza esterna. Le forze nella stessa direzione sono concordi; quelle opposte sono resistenti. Ripeti la classificazione per la corsa di ritorno e in ogni posizione in cui molla, camma, leva o leveraggio modifica la direzione della forza.

Un carico concorde riduce sempre il consumo d'aria?

No. Riduce la forza richiesta all'attuatore soltanto quando la forza esterna favorisce il movimento comandato. Il consumo d'aria diminuisce solo se il progetto può utilizzare in sicurezza una pressione regolata inferiore, un cilindro più piccolo, un minor numero di volumi caricati o un'altra modifica misurabile. Pressione e volume del cilindro invariati non producono un risparmio automatico.

Perché un cilindro assistito dalla gravità può muoversi in modo imprevedibile?

La gravità può creare un carico trascinante. La regolazione meter-out spesso aggiunge una contropressione stabilizzante allo scarico, che deve anche essere sottratta dalla forza netta del cilindro nella verifica della corsa più debole. Prova l'intero intervallo di carico utile. Non considerare mai un regolatore di velocità come dispositivo di trattenimento del carico.

Devo usare una percentuale fissa di pressione per i carichi resistenti?

No. Calcola la forza resistente reale e usa la minima differenza di pressione credibile sul cilindro durante il moto. Applica un solo fattore di selezione documentato. Aggiunte di pressione fisse possono duplicare altri margini, nascondere un percorso d'aria ristretto o portare la pressione proposta oltre i limiti dei componenti e dell'impianto.

I cilindri senza stelo gestiscono i carichi concordi e resistenti meglio dei cilindri a stelo?

Non in assoluto. I modelli senza stelo evitano l'instabilità dello stelo esposto e possono ridurre la lunghezza d'installazione, ma l'applicazione resta limitata da carrello, momenti sulle guide, supporto del profilo, energia di ammortizzazione e circuito di controllo. Confronta i limiti esatti di catalogo e l'intero percorso del carico per ogni soluzione.

Carichi concordi e carichi resistenti in pneumatica: quale configurazione massimizza l'efficienza del sistema?
