內部先導壓力如何影響閥門作動速度
內部先導壓力是由供氣產生、用來操作閥門先導級並推動主閥芯換向的壓力。動態壓力過低，可能讓換向延遲或完全無法換向。提高壓力可以增加裕度，但不會形成一條適用所有閥門的壓力—速度曲線。確切的閥門、先導通道、排氣路徑、電壓、溫度與測試方法都會影響結果。
因此，資料表比通用的先導壓力比例更有用。例如，SMC 會針對確切的 SYJ 閥系列公布內部先導操作範圍與反應時間；Parker 也會說明其反應時間數據所用的供氣壓力、溫度與壓力門檻。只有知道這些條件，才可以比較兩個數字。
重點摘要
- SMC 在多個 SYJ 範例中將 0.15 MPa 列為內部先導操作壓力下限，不代表所有閥門都有相同的最低值。
- ISO 12238:2023 將方向閥換向時間的測量方法標準化。
- 提高工廠壓力前，先診斷動態壓力、線圈電壓、先導流量、排氣限制與閥芯狀態。
什麼是內部先導壓力？
SMC 將操作方式分為內部先導、外部先導與直接操作三種。內部先導設計會讓供氣通過閥門來操作先導級；當主壓力低於最低值或應用使用真空時，外部先導則採用獨立氣源（SMC 技術資料，檢索於 2026）。
在電磁先導式方向閥中，線圈先移動一個小型先導元件。先導級將供氣接到主閥芯的一端，並讓另一端排氣。作用在先導活塞或閥芯端面上的壓力，會產生足以克服復位彈簧、密封摩擦、流動力與任何反向壓力的力量。
基本力量關係如下：
其中，F_{p} 是氣動先導力，p_{1} 與 p_{2} 是作用在先導面積兩側的壓力，A_{p} 是有效先導面積。請使用一致的壓力與面積單位。這個關係可以說明可用力量，但本身不能計算換向時間。
原因在於先導腔必須充氣或排氣，移動組件必須加速，而主閥芯也必須移動足夠距離才能改變接口連接。通道導通能力、封閉容積、密封摩擦、彈簧剛度、排氣背壓與壓力瞬變，都會影響這個動作。

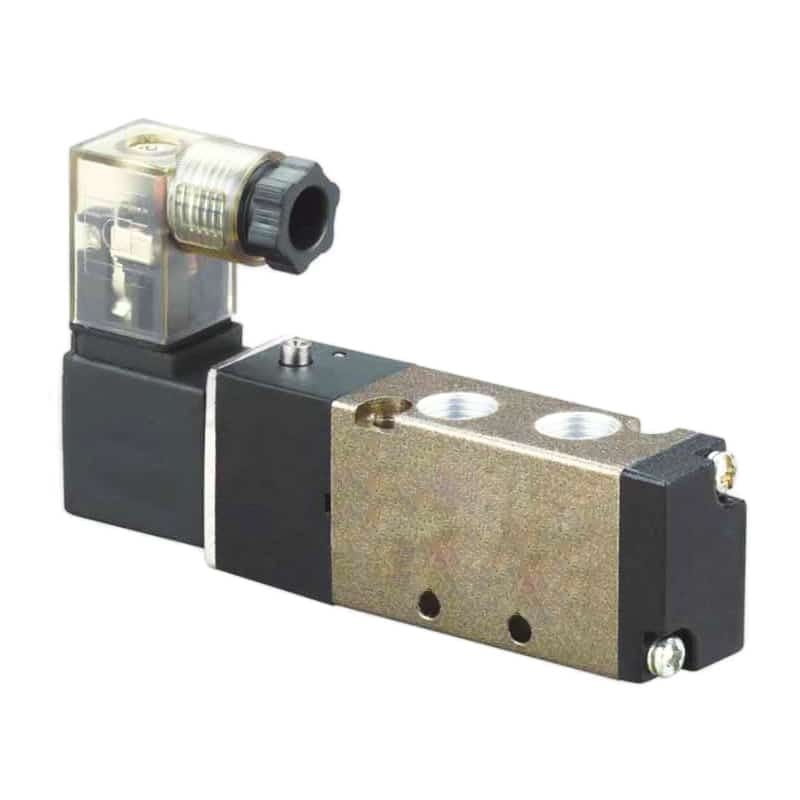

產品照片可以辨識閥門架構，但確切料號與資料表才是先導壓力及反應時間限制的依據。
若要了解更完整的兩級操作順序，請先閱讀氣動先導操作閥指南。本文聚焦於速度與診斷。
主壓力與先導壓力有理想比例嗎？
不存在通用的 3:1、4:1 或 5:1 最佳比例。SMC 的 SYJ300、SYJ500 與 SYJ700 內部先導範例，都公布從 0.15 MPa 起算的操作範圍，但它們在 0.5 MPa 下的反應時間上限因系列而不同（SMC SYJ 型錄）。要求是由確切設計決定的。
內部先導閥通常從主供氣取得先導空氣。把 60 psi 的主壓力與 15 psi 的先導壓力稱為「4:1 比例」，採用的是主壓力對先導壓力的表示法；如果稱為「先導對主壓力」，比例方向就會相反。沒有特定閥門的減壓或獨立先導迴路時，這兩種表示法都不能單獨建立性能規則。
可靠的選型規則其實更簡單：
- 維持在確切閥門的主壓力與先導壓力範圍內。
- 在迴路流動時動態維持最低壓力。
- 不要超過最高先導壓力或操作壓力。
- 只在文件載明的測試條件下比較換向數據。
壓力高於最低值時，尤其在摩擦或復位彈簧負載明顯的情況下，可能增加力量裕度，也可能造成更強的端部撞擊。當先導充氣、排氣、線圈延遲、閥芯質量或幾何形狀成為限制因素後，再加壓力可能只帶來很小的時間改善。
比例會掩蓋技術人員實際可以驗證的變數。兩個閥門可能有相同供氣壓力，卻有完全不同的先導面積、通道尺寸、腔體容積、彈簧、密封件與閥芯行程。因此，特定機型的最低壓力加上有文件依據的反應時間測試，比通用比例圖更容易移植到其他評估。
先導壓力對閥門速度的影響有多大？
在 0.5 MPa 下，SMC 列出 SYJ300 範例的反應時間為 15 ms 以下、SYJ500 為 25 ms 以下、SYJ700 為 30 ms 以下（SMC SYJ 型錄）。同一壓力下的三個數值正好說明，不能只靠壓力預測速度。
壓力的影響通常在閥門最低操作邊界附近最明顯。如果動態供氣下降到某個程度，可用力量與先導流量可能無法及時克服摩擦與彈簧負載。結果可能是換向延遲、抖動、行程不完整、無法復位，或空載能運作但在用氣需求尖峰時失效。
高於最低值一段距離後，其他限制會接手。小型先導孔會限制質量流量；受限的先導排氣會讓另一側減壓變慢；低溫或受污染的密封件會增加摩擦；較大的閥芯質量更高，可能需要更長的行程；突波抑制器或省電迴路也會改變電氣部分的反應。
| 公布範例 | 內部先導範圍 | 反應時間條件 | 公布反應時間 |
|---|---|---|---|
| SMC SYJ300 | 0.15 至 0.7 MPa | 0.5 MPa、額定電壓、指定測試註記 | 15 ms 以下 |
| SMC SYJ500 | 0.15 至 0.7 MPa | 0.5 MPa、額定電壓、指定測試註記 | 25 ms 以下 |
| SMC SYJ700 | 0.15 至 0.7 MPa | 0.5 MPa、額定電壓、指定測試註記 | 30 ms 以下 |
這些是型錄範例，不是每個尺寸閥門的排名。接口、功能、密封選項、電壓、抑制器、歧管配置與訂貨代碼，都可能改變適用數據。購買前請確認該料號的最新資料表。
如何正確解讀型錄反應時間數據？
ISO 12238:2023 規定電氣或氣動操作、單穩態或雙穩態、二位或三位方向控制閥的換向時間測量程序（ISO 12238:2023）。型錄時間只有在知道事件定義、壓力、溫度、電壓、負載與閥門配置時才有意義。
Parker 的 Viking 型錄提供一個實用範例：它以壓力上升到供氣的 90% 以及排氣降至 10% 來定義反應時間，型錄測量條件為 93 psig（6.3 bar）與 68°F（20°C）（Parker Viking 型錄）。同一硬體若採用不同門檻或測試壓力，可能得到不同數字。
請分開看待四個時間邊界：
| 時間邊界 | 起點 | 終點 | 典型測量方式 |
|---|---|---|---|
| 電氣命令延遲 | PLC 或開關命令 | 線圈達到額定電壓／電流 | 示波器或控制器記錄 |
| 先導級反應 | 線圈或氣壓訊號 | 先導通道改變狀態 | 先導壓力或內部測試點 |
| 主閥換向時間 | 閥門命令 | 指定的出口壓力門檻 | 符合 ISO 定義的閥門測試裝置 |
| 機台反應 | 命令 | 氣缸位置或製程事件 | 壓力感測器、位置感測器、運動曲線 |
氣缸在命令後 80 ms 才開始移動，不能證明閥門用了 80 ms 才換向。主閥芯已經改變位置後，氣管容積、氣缸腔充氣、啟動摩擦、負載、流量控制與排氣限制仍可能增加延遲。
相關的電磁線圈電感指南說明電氣部分。請把它視為獨立的測量層，不要用來取代先導壓力數據。
還有哪些因素會限制閥門作動速度？
Parker 在相同 6.3 bar 與 20°C 參考條件下，為 1/8 英吋、1/4 英吋與 3/8 英吋 Viking 閥列出不同反應時間。這種隨尺寸變化的差異證實，影響公布反應時間的不只是先導壓力，還包括閥門幾何形狀、功能、作動方式與復位配置（Parker Viking 型錄）。
改變壓力前，先檢查以下限制：
- 線圈端子電壓：電纜壓降、輸出容量不足、電壓錯誤或電源供應較弱，都可能延遲先導級。
- 先導通道導通能力：碎屑、漆膜、濕氣或內部限制過小，都會讓壓力建立變慢。
- 先導排氣：排氣路徑堵塞會困住壓力，抵抗閥芯移動或復位。
- 主排氣：消音器堵塞時，即使閥門正常換向，也可能讓致動器變慢。
- 動態入口壓力：鄰近的大流量動作可能在命令期間把供氣拉到先導最低值以下。
- 溫度：密封摩擦、潤滑劑黏度、線圈電阻與空氣密度會隨溫度改變。
- 閥門結構：閥芯質量、先導面積、彈簧負載、密封型式、行程與手動覆蓋機構都是機型專屬因素。
- 抑制器與電子元件：突波抑制與省電迴路會改變通電或斷電行為。
ISO 8573-1 依顆粒、水與油來分類壓縮空氣污染物（ISO 8573-1:2010）。確切產品可接受的潔淨度仍由閥門製造商指定。小型先導通道常常會比主流道更早顯現污染症狀。
當卡滯情況隨操作時間改變時，請參考控制閥污染防治指南。如果問題會隨排氣負載出現，請檢查消音器阻塞影響指南。
動態先導壓力診斷流程
引用的 SMC SYJ 範例，內部先導操作範圍都從 0.15 MPa 開始；當主壓力低於閥門最低值或迴路使用真空時，SMC 建議採用外部先導（SMC 技術資料，檢索於 2026）。在改變架構前，先測量故障循環期間的安裝壓力。
1. 凍結確切配置
記錄製造商、完整訂貨代碼、閥門功能、密封型式、電壓、抑制器、歧管底座、壓力區、接頭與消音器。取得適用於該配置的資料表版本。只看系列層級的型錄不夠。
2. 定義觀察到的延遲
說明問題是線圈吸合、主閥芯換向、出口壓力上升、氣缸起動，還是完整行程時間。依照這個邊界選擇感測器。沒有明確定義時，每一種延遲都很容易被隨意歸咎於閥門。
3. 在動作期間擷取電壓與壓力
在同一時間基準上測量線圈端子電壓與閥門入口壓力。如果有可接近的外部先導接口，也要在該處測量。使用具有足夠量程與取樣率的壓力轉換器；反應太慢的機械壓力表可能看不到造成間歇性故障的短暫壓降。
4. 將最低動態值與資料表比較
不要使用壓縮機房壓力表或循環前的靜態壓力。請將閥門尖峰需求期間測得的最低值，與確切的操作範圍及先導範圍比較。當流量作用下壓力崩落時，可用壓縮空氣壓降指南追查配氣損失。
5. 檢查先導與主排氣路徑
在遵守安全與污染控制要求的前提下，暫時使用製造商核准的排氣配置進行測試。先導排氣受限可能使閥芯變慢；主排氣受限則可能讓閥門換向時間正常，卻延遲氣缸動作。
6. 將閥門行為與致動器行為分開
同時監測閥門出口與致動器腔。如果出口壓力及時改變但動作開始得很晚，請調查氣管容積、流量控制、氣缸摩擦、負載、對心與背壓。如果出口壓力變化就很晚，則應聚焦於電氣、先導與主閥芯階段。
以我們的經驗，同步記錄電壓、閥門入口壓力與致動器接口壓力，比使用秒表更能解決爭議。這三條曲線很快就能區分電氣命令偏弱、供氣壓降、閥門換向延遲與下游動作問題，避免靠猜測更換元件。
7. 在最差可信條件下重複測試
在最低供氣壓力、規定的最低與最高溫度、最大同時需求，以及最長正常閒置時間下測試。分別記錄通電與斷電。復位彈簧閥可能達到通電目標，卻因先導或主排氣受限而復位緩慢。
什麼時候應使用外部先導？
SMC 將外部先導描述為獨立壓力源，並在主迴路低於最低操作壓力或使用真空時建議採用；引用的 SYJ 內部先導範例從 0.15 MPa 開始（SMC 技術資料，檢索於 2026）。外部先導是穩定壓力的選項，不是自動提升速度的方案。
- 主迴路有意在內部先導最低值以下運作；
- 大型致動器會造成短暫入口壓力崩落；
- 主流路切換真空或特殊壓力狀態；
- 閥門製造商要求使用獨立且更潔淨的控制空氣；
- 歧管壓力區無法提供穩定的先導供氣；
- 測試證明內部先導在命令期間跌破最低值。
外部先導會增加自己的設計工作。請規定允許的先導壓力範圍、調壓器流量、氣管內徑與長度、空氣品質、排氣路徑、故障反應、隔離程序與啟動順序。只要閥門必須換向或安全復位，先導氣源就必須保持可用。
不要把提高工廠壓力當成處理局部先導問題的第一個方法。應修復限制、加大供氣路徑、在合理情況下增加局部儲氣，或提供核准的外部先導。更高的系統壓力會影響與主管相連的每一個洩漏點、致動器、接頭與能源負載。
RFQ 與驗收測試應包含哪些內容？
ISO 12238:2023 為方向閥換向時間測量提供標準化依據；引用的 SMC 與 Parker 範例則顯示，每個反應時間數值都應附上壓力、溫度、電壓、配置與門檻。RFQ 應要求這些條件，不要只問「作動快不快」。
- 完整的閥門功能、接口、正常狀態、作動方式與復位方法；
- 內部或外部先導配置，以及完整訂貨代碼；
- 主操作壓力的最小值與最大值；
- 先導壓力的最小值與最大值，包括動態最低值；
- 主流路的額定流量、Cv、Kv 或音速導通能力；
- 可取得時，提供先導通道或先導流量資料；
- 線圈電壓、容許差、功率、工作制、抑制器與接頭；
- 通電與斷電時間，以及測試壓力、溫度、門檻與標準；
- 預期環境與壓縮空氣溫度；
- 壓縮空氣潔淨度與潤滑要求；
- 先導與主排氣配置，包括消音器；
- 歧管站數、同時需求與壓力區；
- 驗收感測器、取樣率、觸發方式、負載、重複次數與通過限制。
驗收測試應用同一個時鐘記錄命令、線圈電壓、入口壓力、出口壓力，以及相關的位置或製程訊號。氣管長度、接頭、排氣硬體、壓力、溫度與負載都要代表實際機台。務必比較同等條件。
主閥流量在閥芯換向後仍會影響致動器。請用Cv 選型指南處理獨立的流量選型工作，但不要把主接口 Cv 當成先導級反應證據。
內部先導壓力常見問題
SMC SYJ 型錄將引用的內部先導範圍從 0.15 MPa 起列出；ISO 12238:2023則將方向閥換向時間測量標準化。以下問題把這兩項事實應用到常見的壓力、排氣、測量、故障排查與先導架構決策。
提高內部先導壓力一定會讓閥門更快嗎？
不一定。更高壓力可以增加力量，並改善最低操作邊界附近的裕度，但先導流量、排氣、線圈延遲、摩擦、閥芯質量、彈簧負載與幾何形狀都可能成為限制。請留在確切閥門的範圍內，只在有文件記錄的測試條件下比較反應。
氣動閥的最低內部先導壓力是多少？
沒有通用的最低值。SMC 在引用的 SYJ 範例中列出 0.15 MPa，但其他設計與選項可能使用不同限制。請核對完整訂貨代碼、閥門功能、先導配置、溫度與資料表版本，再在安裝好的閥門上動態確認最低值。
換向期間應如何測量先導壓力？
在靠近閥門入口或可接近的先導接口處使用壓力轉換器，並確保頻寬與取樣率足以擷取短暫壓降。以與命令及線圈電壓相同的時間基準記錄。機械壓力表或上游靜態讀值可能錯過造成換向延遲的事件。
排氣堵塞會模擬低先導壓力嗎？
會。被困住的先導壓力可能抵抗閥芯移動或延遲彈簧復位；主排氣堵塞則可能在閥門已換向後讓氣缸變慢。請分別測量閥門出口壓力與致動器反應，再檢查製造商允許的先導與主排氣配置。
什麼時候外部先導比內部先導更好？
當製造商允許使用外部先導，且主迴路低於內部先導最低值、出現不可接受的動態壓降，或處理真空與特殊壓力狀態時，請使用外部先導。獨立先導氣源仍必須符合壓力、流量、空氣品質、排氣與安全故障要求。
