La durata di un cilindro pneumatico su una pressa per stampaggio ad alta velocità non è determinata da un'etichetta indefinita come «resistente alle vibrazioni». Dipende dall'eccitazione misurata sulla macchina, dalla risposta sul montaggio del cilindro, dai carichi generati dal movimento e dall'arresto dell'attuatore, dal percorso di carico del montaggio e dai limiti di accettazione dell'esatta configurazione installata.
A 450 colpi al minuto, l'evento di stampaggio si ripete a 7,5 Hz. Questo valore indica solo la frequenza dell'evento. Ogni impatto può eccitare armoniche, modi locali delle staffe e una risposta strutturale a banda larga a frequenze molto più alte. Scegliere un cilindro basandosi solo sui colpi al minuto lascia indefinita la parte potenzialmente dannosa dell'ambiente e può nascondere una risonanza locale critica.
Questa distinzione cambia la diagnosi.
Punti chiave
- Una pressa che lavora a 450 colpi/min ha una frequenza degli eventi di 7,5 Hz, non uno spettro completo delle vibrazioni.
- Misura telaio della pressa e montaggio del cilindro con canali sincronizzati e la stessa ricetta di produzione; vicino a una risonanza, la risposta locale può superare l'eccitazione alla base.
- Separa le vibrazioni del telaio dai carichi generati dall'attuatore.

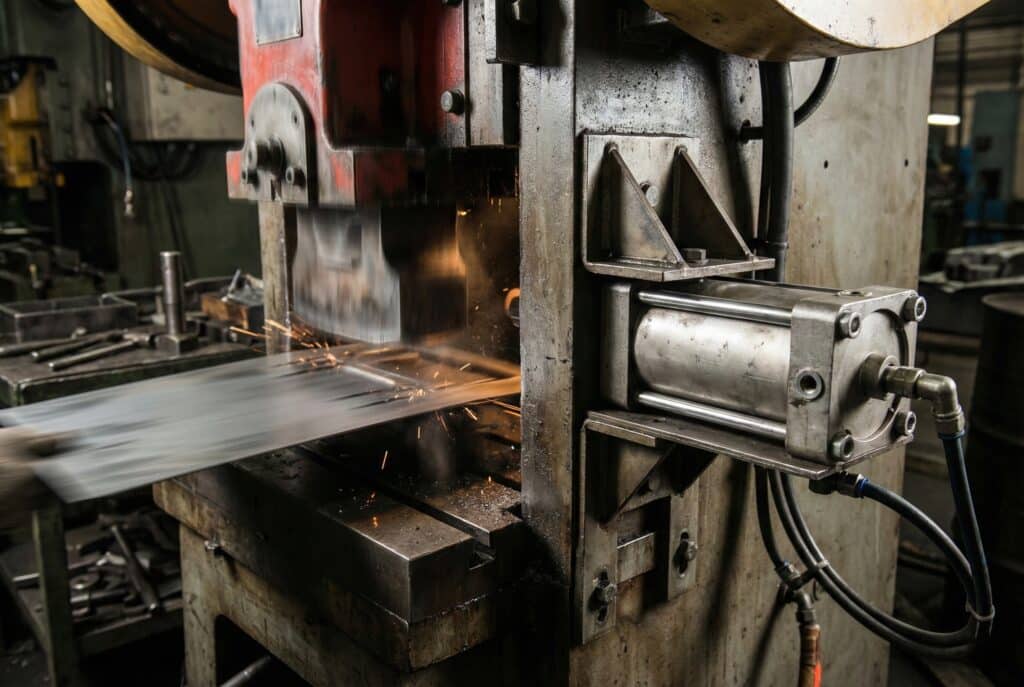

Un cilindro montato vicino alla zona di lavoro condivide l'ambiente strutturale della pressa. L'immagine mostra il contesto di installazione, non costituisce una prova di classificazione antivibrante.
Perché la frequenza dei colpi non coincide con la frequenza delle vibrazioni?
La IEC usa metodi distinti per vibrazioni sinusoidali, urti e vibrazioni casuali a banda larga; perciò i colpi al minuto non possono sostituire una specifica delle vibrazioni dell'installazione (IEC 60068-2-6, 2007; IEC 60068-2-27, 2008; IEC 60068-2-64, 2008). Una pressa da 450 colpi/min ripete l'evento a 7,5 Hz, mentre ogni impatto può eccitare uno spettro più ampio.
Converti la velocità della pressa nella frequenza fondamentale dell'evento:
$$ f_0 = \frac{N}{60} $$
In questa equazione, $f_0$ è la frequenza dell'evento in hertz e $N$ è la velocità della pressa in colpi al minuto. Si assume un evento di stampaggio per ogni colpo della pressa. Una ricetta da 600 colpi/min produce quindi una frequenza degli eventi di 10 Hz. Il risultato stabilisce la temporizzazione, ma non dimostra che il cilindro subisca un movimento solo a 10 Hz né definisce l'ampiezza di una risposta strutturale.
La forma dell'impatto, la rigidezza del telaio, lo stato dello stampo, la piastra di montaggio, gli elementi di fissaggio, la massa del cilindro, i tubi collegati e le staffe dei sensori influenzano tutti la risposta installata. La risposta locale di una staffa può raggiungere un picco molto superiore alla frequenza dell'evento. Un giunto allentato può inoltre generare impatti assenti nella condizione di riferimento originale.
La distinzione utile è tra frequenza dell'evento e spettro della risposta. La prima deriva dalla ricetta di produzione; il secondo dalla misurazione. Trattarli come la stessa grandezza può spingere la manutenzione a cambiare mescola della guarnizione quando il problema reale è una staffa risonante o un giunto che si sposta.
Carichi dinamici che raggiungono il cilindro
Il NIST definisce la gravità standard esattamente come 9,80665 m/s², ma un'accelerazione diventa un carico sul componente solo dopo aver considerato massa e percorso di carico (Guida NIST al SI, consultato il 26/07/2026). Una revisione completa separa quattro casi di carico invece di riunirli sotto un unico valore in g.
- Vibrazioni alla base e urti della pressa entrano attraverso telaio, piastra di montaggio, elementi di fissaggio, raccordi, tubi e staffe dei sensori. Possono agire anche mentre il pistone è fermo.
- Inerzia del carico mobile comandato deriva dall'accelerazione e dalla decelerazione dell'attrezzatura o di un dispositivo di trasferimento. Deve rientrare nelle verifiche di spinta, forza di guida, momento e telaio.
- Arresto a fine corsa avviene quando la massa in movimento viene fermata da un tampone, da un ammortizzatore pneumatico, da un ammortizzatore esterno o da un arresto meccanico.
- Carichi di processo e di allineamento comprendono forza laterale, momento eccentrico, impuntamento dello stelo, momento sul carrello, trascinamento dei tubi flessibili e deformazione della superficie di montaggio.
La massa modifica ogni reazione.
Per un calcolo semplificato di screening del corpo rigido, converti un'accelerazione espressa come multiplo della gravità standard:
$$ a = n_g g_0 $$
L'accelerazione $a$ è espressa in m/s², $n_g$ è il multiplo misurato o specificato della gravità standard e $g_0$ vale 9,80665 m/s². Stima quindi la reazione inerziale:
$$ F_i = m a $$
La forza $F_i$ è espressa in newton e $m$ è la massa partecipante in chilogrammi. Includi cilindro, montaggio, attrezzatura, sensori, manifold e accessori supportati la cui reazione attraversa l'interfaccia verificata. Queste equazioni non considerano risonanza, scorrimento del giunto, flessibilità locale o contatto d'impatto, quindi sono strumenti di screening e non caratteristiche nominali del prodotto. Per esempio, una massa partecipante di 20 kg sottoposta a un ingresso semplificato di 10 g produce una forza inerziale di circa 1.961 N prima di qualsiasi amplificazione strutturale. Il risultato aiuta a tracciare le reazioni nella piastra e negli elementi di fissaggio, ma non sostituisce la risposta misurata né i limiti del prodotto configurato.
La guida alla scelta dei cilindri per ambienti con urti e vibrazioni ad alta gravità tratta più in dettaglio gli ingressi di prova ambientali e lo screening da g a forza. Mantieni separata questa attività di specifica dalla diagnosi sul campo specifica dello stampaggio.
Come si devono misurare le vibrazioni su una pressa per stampaggio?
La IEC 60068-2-6 include requisiti per il rapporto di prova perché montaggio, assi, severità, durata e degrado osservato influenzano il risultato (IEC 60068-2-6, 2007). Anche una baseline utile per una pressa deve quindi avere almeno due punti di misura sincronizzati: uno sulla struttura portante della pressa e uno sull'interfaccia di montaggio del cilindro.
Inizia da una condizione di produzione ripetibile. Registra la ricetta della pressa, i colpi al minuto, materiale e spessore, identificativo dello stampo o dell'utensile, stato del cilindro, pressione di alimentazione, carico, temperatura e se la misura copre avviamento, produzione stabile, contatto dello stampo o arresto.
Documenta almeno:
- modello del sensore, sensibilità, intervallo di misura, stato della calibrazione, sensibilità trasversale se pertinente e metodo di montaggio, inclusi adesivo, prigioniero, magnete o attrezzatura;
- assi di misura e posizioni esatte, supportati da una foto o da un disegno;
- frequenza di campionamento e protezione anti-alias;
- forma d'onda nel tempo, accelerazione di picco, accelerazione RMS su un intervallo definito e spettro delle frequenze;
- posizione del cilindro, comando della valvola, pressione e temporizzazione del ciclo della pressa sulla stessa base dei tempi, quando pratico;
- baseline approvata e soglia di confronto.
Una singola lettura con strumento portatile in un punto non documentato non può distinguere un vero cambiamento strutturale dall'orientamento del sensore, da una variazione della ricetta o da un errore di montaggio. Ripeti la stessa configurazione dopo ogni modifica a staffa, stampo, cilindro, elemento di fissaggio, guida o velocità della pressa.
Mantieni sincronizzate queste tracce.
Nella nostra esperienza, la diagnosi più rapida e difendibile inizia con tracce sincronizzate del telaio e del montaggio, non con la sostituzione del kit di guarnizioni. Per esempio, se A1 resta dentro la baseline accettata mentre A2 cresce, conviene ispezionare piastra locale, giunto, staffa e componenti collegati prima di attribuire la colpa alla pressa o al cilindro.
Il confronto più informativo non è «oggi contro un limite generico di vibrazione». È A2 contro A1 durante lo stesso evento di produzione, seguito da stato attuale contro baseline accettata. Questo confronto separa un cambiamento dell'ingresso a livello di impianto da un cambiamento della risposta locale senza fingere che una sola soglia generica sia adatta a ogni installazione.
Quale schema di guasto indica un problema di montaggio o di percorso di carico?
Prima di assegnare la causa principale, usa quattro gruppi di evidenze: risposta alle vibrazioni, condizioni dei giunti, prestazioni del cilindro e danni ai componenti. Parker spiega che un cilindro montato lateralmente genera un momento ribaltante perché la superficie di montaggio è fuori dall'asse del cilindro; un vincolo insufficiente può trasformare quel momento in un carico laterale sulla guida dello stelo e sul supporto del pistone (Parker, consultato il 26/07/2026).
| Schema osservato | Verifica successiva | Non presumere |
|---|---|---|
| A2 aumenta mentre A1 resta stabile | Rigidezza della piastra di montaggio, scorrimento del giunto, staffa crepata, accessorio allentato, variazione della massa del sensore | La pressa è diventata improvvisamente più violenta |
| Perdita con stelo lucidato o usura irregolare del supporto | Allineamento dello stelo, geometria della guida, carico eccentrico, deformazione del montaggio lungo tutta la corsa | Una guarnizione più dura correggerà il carico laterale |
| Gli indicatori sugli elementi di fissaggio si spostano | Metodo di precarico, superfici del giunto, posizione di chiavetta o perno, percorso di taglio, filettature danneggiate | Il solo nuovo serraggio ripristina il progetto |
| Il segnale di posizione oscilla ma la meccanica appare stabile | Modo della staffa del sensore, ritenzione del cavo o connettore, isteresi dell'interruttore, filtraggio del PLC | Il pistone rimbalza fisicamente |
| Il danno compare solo vicino a fine corsa | Regolazione dell'ammortizzazione, velocità d'ingresso, massa in movimento, forza motrice, allineamento dell'arresto | Si tratta di vibrazioni esterne della pressa |
| Residui di usura rossi o scuri compaiono su un giunto accoppiato | Micro-scorrimento, interferenza, precarico, condizioni della superficie, contaminazione | La guarnizione del cilindro è la fonte dei residui |
Il fretting può sostenere una diagnosi di micro-scorrimento, ma da solo non ne costituisce la prova. NSK indica vibrazioni di piccola ampiezza, lubrificazione insufficiente e interferenza insufficiente tra le cause del fretting dei cuscinetti (NSK, consultato il 26/07/2026). Un'installazione con cilindro richiede evidenze proprie del percorso di carico, perché una pista di cuscinetto e un giunto di montaggio del cilindro non sono provini intercambiabili.
Se i carichi sullo stelo o sul carrello sono eccentrici rispetto al centro della guida, usa la guida alla diagnosi dei carichi laterali per calcolare le reazioni sui supporti e verificare i limiti esatti del cilindro o della guida.
Decisioni di montaggio per una maggiore durata
Le indicazioni di montaggio Parker forniscono due controlli concreti per cilindri pesanti o montati lateralmente e soggetti a forti urti: usa la coppia di serraggio richiesta dal produttore e impedisci lo spostamento con una chiavetta o un perno posizionato correttamente quando il progetto lo prevede (Parker, consultato il 26/07/2026). Nessuno dei due crea una classificazione antivibrante universale.
Traccia il percorso reale della reazione dal carico di processo al telaio della macchina. Verifica se il cilindro trasferisce la forza sulla propria mezzeria, se la piastra di montaggio si flette, se i bulloni devono resistere a taglio ripetuto attraverso l'attrito del giunto e se una guida o un arresto introduce un momento eccentrico.
Applica queste regole di installazione:
- Segui le istruzioni del produttore del cilindro e degli elementi di fissaggio su coppia, lubrificazione, bloccaggio, riutilizzo, impegno della filettatura e superfici del giunto. Registra il metodo applicato e non aggiungere una percentuale arbitraria.
- Mantieni assiale la forza nei montaggi fissi. Aggiungi una guida per la forza trasversale o il momento.
- Usa solo i dispositivi di posizionamento approvati.
- Non vincolare rigidamente entrambe le estremità quando il metodo di montaggio del produttore richiede libertà per la pressione e la dilatazione termica.
- Sostieni tubi e cavi con raggio di curvatura, lunghezza flessibile e distanza tra i morsetti specificati, così massa e movimento non eccitano raccordi, sensori o una staffa esile.
- Verifica l'allineamento nelle posizioni retratta, intermedia ed estesa invece che in un solo punto comodo.
- Controlla telaio e piastra, non solo il cilindro. Un attuatore più robusto su una staffa flessibile sposta il punto debole.
Gli isolatori morbidi non sono una cura predefinita. Possono ridurre la forza trasmessa sopra la loro regione di isolamento efficace, ma anche aumentare il movimento vicino alla frequenza naturale del sistema montato e permettere all'allineamento di cambiare sotto carico. Scegli rigidezza, smorzamento, corsa consentita, temperatura, resistenza alla contaminazione e precarico a partire da massa e spettro misurati. Poi valida l'insieme installato.
L'isolamento è una decisione di sistema.
La guida alla progettazione dei fondelli e all'integrità del montaggio fornisce le verifiche del confine in pressione e del trasferimento della forza da affiancare a questa analisi delle vibrazioni.
Quando l'impatto a fine corsa è il vero problema?
Parker osserva che, in un esempio di dimensionamento, la velocità d'ingresso nell'ammortizzazione può essere circa il 50% superiore alla velocità media del pistone; per questo la velocità media della corsa può nascondere la richiesta di arresto (Parker-Origa, consultato il 26/07/2026). Un danno sincronizzato con l'ultima parte della corsa deve essere verificato prima come problema di arresto e solo dopo classificato come vibrazione della pressa.
La relazione minima dell'energia cinetica è:
$$ E_k = \frac{1}{2} m v^2 $$
Qui $E_k$ è l'energia cinetica in joule, $m$ è la massa totale in movimento in chilogrammi e $v$ è la velocità all'inizio della decelerazione in m/s. La forza motrice del cilindro può continuare ad aggiungere lavoro lungo la distanza di arresto; usa quindi il metodo completo e i limiti del produttore dell'ammortizzatore o dell'arresto scelto.
La velocità è il termine al quadrato.
Controlla traccia del movimento e pressione vicino a fine corsa. Rimbalzo, picco di pressione netto, sensibilità alla regolazione dell'ammortizzazione, rumore d'impatto o danno concentrato su un solo fondello possono indicare velocità d'ingresso eccessiva, distanza di arresto insufficiente, arresto esterno disallineato o massa fuori dall'inviluppo approvato.
Un ammortizzatore pneumatico rallenta il pistone vicino al fondello. Non isola il corpo del cilindro dall'accelerazione che entra attraverso il telaio della pressa. La guida agli ammortizzatori pneumatici per cilindri ad alta velocità spiega la regolazione e la scelta degli ammortizzatori esterni. Il calcolatore dell'energia di ammortizzazione del cilindro può eseguire uno screening del caso di arresto a fine corsa, ma non calcola la risposta strutturale a un impatto della pressa.
Come si devono stabilire gli intervalli di ispezione?
Per le presse meccaniche statunitensi, OSHA 1910.217(e)(1) richiede un programma di ispezione con una componente generale e una mirata, oltre alle registrazioni di ispezione, manutenzione e riparazione (OSHA, consultato il 26/07/2026). Altre giurisdizioni hanno requisiti legali diversi, ma la lezione ingegneristica è la stessa: usa un programma documentato invece di una pianificazione generica settimanale o annuale.
Stabilisci l'intervallo considerando le istruzioni di entrambi i produttori, la valutazione del rischio della macchina, il servizio, la tendenza misurata, la conseguenza del guasto e i riscontri precedenti. Un'installazione nuova o modificata può richiedere verifiche iniziali ravvicinate. Un'apparecchiatura stabile con una baseline solida può giustificare una cadenza diversa. Per ogni intervallo, registra prima dell'avvio del programma la motivazione ingegneristica, il metodo di misura, il limite di intervento e il responsabile.
Un registro pratico delle condizioni può includere:
| Elemento da ispezionare | Registrazione | Trigger di escalation |
|---|---|---|
| Vibrazioni di telaio e montaggio | Stessi punti dei sensori, assi, ricetta, metriche del segnale e spettro | Variazione definita rispetto alla baseline accettata |
| Giunto di montaggio | Segni di scorrimento, luce del giunto, danni alla superficie, stato di chiavetta o perno | Spostamento, crepa, filettatura danneggiata o perdita del posizionamento |
| Prestazioni del cilindro | Metodo di rilevamento delle perdite, tempo di corsa, pressione, segnale di posizione, temperatura | Tendenza oltre il limite di accettazione della macchina |
| Stelo, carrello e guida | Schema di usura, allineamento, gioco, stato della lubrificazione | Usura irregolare, impuntamento, aumento del gioco o evidenza di carico laterale |
| Ammortizzazione e arresto | Velocità d'ingresso, rimbalzo, rumore, posizione di arresto, stato dell'ammortizzatore | Limite energetico superato o risposta modificata |
| Raccordi e sensori | Ritenzione, perdite, supporto dei cavi, condizioni della staffa | Spostamento, segnale intermittente, tubo danneggiato o perdita |
Prima di entrare in una zona pericolosa della pressa o di eseguire la manutenzione di apparecchiature pneumatiche, applica la procedura di controllo delle energie del sito. Negli Stati Uniti, OSHA 1910.147 richiede il controllo dell'avviamento inatteso e dell'energia accumulata durante gli interventi di manutenzione coperti dalla norma (OSHA, consultato il 26/07/2026). Isola i pericoli elettrici, pneumatici, meccanici, gravitazionali e di energia accumulata come richiesto dalla procedura specifica della macchina.
Quali evidenze devono fornire il fornitore del cilindro e il team di messa in servizio?
La ISO 19973-3 esprime la vita dei cilindri pneumatici in cicli o chilometri e definisce procedure di prova dell'affidabilità per i cilindri con stelo, ma non certifica un cilindro installato per un ambiente vibratorio di stampaggio (ISO 19973-3, 2015). Le evidenze di qualifica devono collegare configurazione testata, ambiente, montaggio, stato operativo e criteri di accettazione alla macchina reale.
Chiedi al fornitore:
- modello esatto del cilindro e ogni opzione configurata, inclusi alesaggio, corsa, stelo o carrello, guarnizioni, guida, supporti, sensori, porte e accessori;
- limiti nominali di pressione, velocità, carico laterale, momento, ammortizzazione, temperatura e servizio;
- metodo completo di prova d'urto o vibrazione, assi, forma d'onda o PSD, severità, durata, attrezzatura di prova, stato operativo, carico, strumentazione, numero di campioni e risposta misurata;
- criteri di accettazione misurabili;
- scostamenti, guasti, riparazioni, sostituzioni, fotografie, riepiloghi dei risultati grezzi e conclusione completa della prova, non un semplice marchio commerciale;
- disegno di montaggio, requisiti degli elementi di fissaggio, dispositivi di posizionamento, allineamento ammesso, requisiti della guida esterna ed eventuali riduzioni nominali specifiche della configurazione.
La ISO 4414 applica i principi di sicurezza dei sistemi pneumatici alla progettazione, installazione, regolazione, funzionamento affidabile e manutenzione (ISO 4414, 2010). Valuta il cilindro come parte dell'intero sistema pneumatico e della macchina, inclusi valvola, trattamento dell'aria, tubazioni, scarico, controlli, protezioni, arresti e isolamento delle energie.
Un risultato di messa in servizio difendibile ha tre livelli: ingresso, risposta locale e funzione. Registra ciò che entra nella struttura della pressa, ciò che raggiunge l'interfaccia del cilindro e se l'attuatore continua a rispettare i limiti accettati di perdita, tempo, allineamento, rilevamento e meccanica. Superare un solo livello lascia irrisolto il meccanismo del guasto.
Usa questa sequenza di accettazione:
- Registra la configurazione installata, il metodo di serraggio, l'allineamento, le posizioni dei sensori, il circuito dell'aria e la condizione di baseline.
- Esegui la ricetta approvata a rischio più basso e verifica pressione, corsa, rilevamento, guide, arresti e protezioni.
- Aumenta solo attraverso condizioni di produzione approvate, monitorando le misure definite.
- Ripeti la ricetta di produzione abbastanza a lungo da valutare la risposta stabile e il servizio richiesto.
- Arresta la prova al raggiungimento di qualsiasi limite predefinito di perdita, spostamento, crepa, impuntamento, segnale, temperatura, pressione o vibrazione.
- Ispeziona e registra le condizioni dopo la prova prima di dichiarare accettata la baseline.
La checklist tecnica per la specifica dei cilindri pneumatici ad alta velocità tratta movimento, portata della valvola, temperatura, rilevamento e dati RFQ da allegare a queste evidenze sulle vibrazioni.
FAQ sui cilindri per stampaggio ad alta velocità
La IEC mantiene tre metodi distinti per vibrazioni sinusoidali, urti e vibrazioni casuali a banda larga perché una singola frequenza o un unico valore di picco in g non può rappresentare ogni ambiente dinamico (IEC 60068-2-6, IEC 60068-2-27 e IEC 60068-2-64). Le cinque risposte seguenti mantengono gli stessi confini nella diagnosi e nell'approvvigionamento.
La velocità della pressa in colpi al minuto è la frequenza delle vibrazioni del cilindro?
No. Dividere i colpi al minuto per 60 fornisce la frequenza fondamentale dell'evento quando si verifica un evento di stampaggio per ogni colpo. Forma dell'impatto, armoniche, modi del telaio, condizioni dei giunti e risonanza locale della staffa generano ulteriore contenuto in frequenza. Usa la frequenza dell'evento come riferimento temporale, poi misura lo spettro della risposta installata.
Una guarnizione con durezza maggiore rende il cilindro resistente alle vibrazioni?
Non da sola. Il materiale della guarnizione deve essere adatto a pressione, velocità, lubrificazione, temperatura, finitura superficiale e fluido, ma non può correggere carico laterale sullo stelo, piastra di montaggio flessibile, scorrimento del giunto, energia eccessiva a fine corsa o una staffa del sensore risonante. Diagnostica il percorso di carico e lo schema di usura prima di cambiare mescola.
Si devono installare tamponi isolanti in gomma sotto ogni cilindro della pressa?
No. Un isolatore può ridurre la trasmissione in una regione di frequenza e aumentare il movimento vicino alla frequenza naturale del sistema montato. Può anche modificare allineamento e carico sui giunti. Scegli l'isolatore in base a massa misurata, spettro, rigidezza, smorzamento, corsa consentita e ambiente, poi valida l'intero gruppo installato.
Un ammortizzatore pneumatico può proteggere il cilindro dagli urti del telaio della pressa?
No. Un ammortizzatore pneumatico decelera il pistone vicino alla fine della corsa. Non isola corpo, montaggio, raccordi, sensori o guida dall'accelerazione che entra attraverso il telaio della macchina. Verifica eccitazione alla base ed energia di fine corsa come casi di carico separati con evidenze di accettazione separate.
Quali informazioni si devono includere in una RFQ del cilindro relativa alle vibrazioni?
Includi ricetta della pressa e frequenza degli eventi, forme d'onda e spettri misurati nel tempo, posizioni e assi dei sensori, impulso d'urto o PSD dove applicabile, stato del cilindro, carico ed eccentricità, disegno di montaggio, elementi di fissaggio, guide, arresti, circuito dell'aria, temperatura, servizio, storia dei guasti e limiti misurabili di superamento/non superamento per la configurazione completa.
Fonti e riferimenti tecnici
Questi riferimenti definiscono le conversioni delle unità, i limiti delle prove ambientali, l'ambito dell'affidabilità pneumatica, le pratiche di montaggio e il contesto manutentivo utilizzati in questa guida. L'approvazione del prodotto richiede comunque dati aggiornati per l'esatto cilindro, la pressa, il montaggio e la ricetta operativa.
- IEC 60068-2-6:2007, prove e rapporti sulle vibrazioni sinusoidali, consultato il 26/07/2026.
- IEC 60068-2-27:2008, prove d'urto ripetitivo e non ripetitivo, consultato il 26/07/2026.
- IEC 60068-2-64:2008+AMD1:2019, prove di vibrazione casuale a banda larga, consultato il 26/07/2026.
- ISO 19973-3:2015, prove di affidabilità per cilindri pneumatici con stelo, consultato il 26/07/2026.
- ISO 4414:2010, regole e requisiti di sicurezza dei sistemi pneumatici, consultato il 26/07/2026.
- Guida NIST al SI, appendice B.9, fattore di conversione della gravità standard, consultato il 26/07/2026.
- Parker Pneumatic Actuator Products, informazioni di montaggio, trasferimento della forza sulla mezzeria, montaggio laterale, chiavette, perni, allineamento e coppia del produttore, consultato il 26/07/2026.
- Dati tecnici Parker-Origa OSP-P, indicazioni specifiche del modello su carico, momento, velocità e ammortizzazione, consultato il 26/07/2026.
- Diagnosi del fretting NSK, sintomi, cause e contromisure del fretting dei cuscinetti, consultato il 26/07/2026.
- OSHA 29 CFR 1910.147, requisiti statunitensi per il controllo delle energie pericolose, consultato il 26/07/2026.
- OSHA 29 CFR 1910.217, requisiti statunitensi di ispezione e manutenzione delle presse meccaniche, consultato il 26/07/2026.
